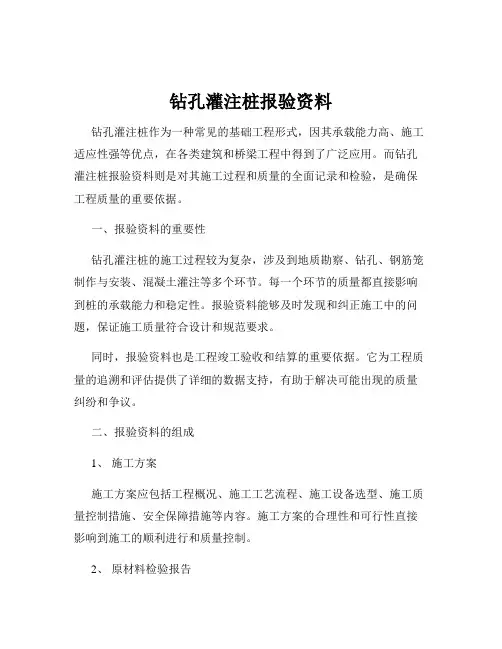

钻孔灌注桩报验资料钻孔灌注桩作为一种常见的基础工程形式,因其承载能力高、施工适应性强等优点,在各类建筑和桥梁工程中得到了广泛应用。
而钻孔灌注桩报验资料则是对其施工过程和质量的全面记录和检验,是确保工程质量的重要依据。
一、报验资料的重要性钻孔灌注桩的施工过程较为复杂,涉及到地质勘察、钻孔、钢筋笼制作与安装、混凝土灌注等多个环节。
每一个环节的质量都直接影响到桩的承载能力和稳定性。
报验资料能够及时发现和纠正施工中的问题,保证施工质量符合设计和规范要求。
同时,报验资料也是工程竣工验收和结算的重要依据。
它为工程质量的追溯和评估提供了详细的数据支持,有助于解决可能出现的质量纠纷和争议。
二、报验资料的组成1、施工方案施工方案应包括工程概况、施工工艺流程、施工设备选型、施工质量控制措施、安全保障措施等内容。
施工方案的合理性和可行性直接影响到施工的顺利进行和质量控制。
2、原材料检验报告(1)钢筋:需提供钢筋的出厂合格证、质量检验报告,以及现场抽样复试报告。
复试项目包括抗拉强度、屈服强度、伸长率、弯曲性能等。
(2)水泥:应提供水泥的出厂合格证、质量检验报告,以及现场安定性、强度等指标的复试报告。
(3)砂、石:需提供砂、石的检验报告,包括颗粒级配、含泥量、泥块含量等指标。
(4)外加剂:若使用外加剂,应提供外加剂的产品合格证、质量检验报告和性能检测报告。
3、施工记录(1)钻孔记录:包括钻孔的起止时间、钻进速度、孔深、孔径、地质情况等。
(2)钢筋笼制作与安装记录:记录钢筋笼的主筋规格、间距、箍筋间距、焊接质量等。
(3)混凝土灌注记录:包括混凝土的配合比、坍落度、灌注起止时间、灌注量、导管埋深等。
4、隐蔽工程验收记录(1)钢筋笼隐蔽验收:验收内容包括钢筋笼的长度、直径、主筋根数、箍筋间距、焊接质量等。
(2)桩孔隐蔽验收:主要验收桩孔的深度、孔径、垂直度、孔底沉渣厚度等。
5、桩身质量检测报告(1)低应变动力检测:用于检测桩身完整性,判断桩身是否存在缺陷及缺陷的位置和程度。

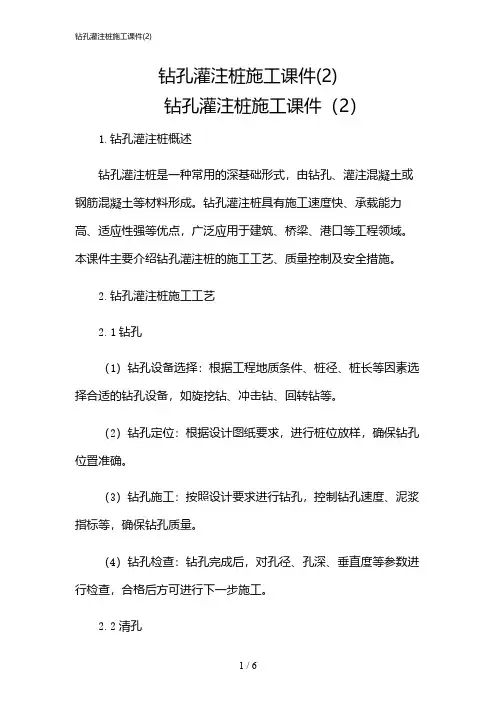

钻孔灌注桩施工课件(2)钻孔灌注桩施工课件(2)1.钻孔灌注桩概述钻孔灌注桩是一种常用的深基础形式,由钻孔、灌注混凝土或钢筋混凝土等材料形成。
钻孔灌注桩具有施工速度快、承载能力高、适应性强等优点,广泛应用于建筑、桥梁、港口等工程领域。
本课件主要介绍钻孔灌注桩的施工工艺、质量控制及安全措施。
2.钻孔灌注桩施工工艺2.1钻孔(1)钻孔设备选择:根据工程地质条件、桩径、桩长等因素选择合适的钻孔设备,如旋挖钻、冲击钻、回转钻等。
(2)钻孔定位:根据设计图纸要求,进行桩位放样,确保钻孔位置准确。
(3)钻孔施工:按照设计要求进行钻孔,控制钻孔速度、泥浆指标等,确保钻孔质量。
(4)钻孔检查:钻孔完成后,对孔径、孔深、垂直度等参数进行检查,合格后方可进行下一步施工。
2.2清孔(1)清孔设备选择:根据工程实际情况,选择合适的清孔设备,如抽浆泵、空压机等。
(2)清孔施工:采用换浆、气举等方法进行清孔,确保孔内泥浆指标合格、孔底沉渣厚度满足设计要求。
(3)清孔检查:清孔完成后,对孔内泥浆指标、孔底沉渣厚度等进行检查,合格后方可进行下一步施工。
2.3钢筋笼制作与安装(1)钢筋笼制作:根据设计要求,进行钢筋下料、焊接、绑扎等工序,确保钢筋笼质量。
(2)钢筋笼安装:采用吊车等设备将钢筋笼放入钻孔内,控制安装位置和垂直度,确保施工质量。
2.4混凝土灌注(1)混凝土拌合:根据设计要求,进行混凝土配合比设计,确保混凝土强度、和易性等指标合格。
(2)混凝土灌注:采用导管法进行混凝土灌注,控制灌注速度、灌注压力等参数,确保施工质量。
(3)混凝土养护:灌注完成后,及时进行混凝土养护,确保桩基强度满足设计要求。
3.钻孔灌注桩质量控制(1)钻孔质量控制:控制钻孔位置、孔径、孔深、垂直度等参数,确保钻孔质量。
(2)清孔质量控制:控制孔内泥浆指标、孔底沉渣厚度等参数,确保清孔质量。
(3)钢筋笼质量控制:控制钢筋规格、焊接质量、保护层厚度等参数,确保钢筋笼质量。

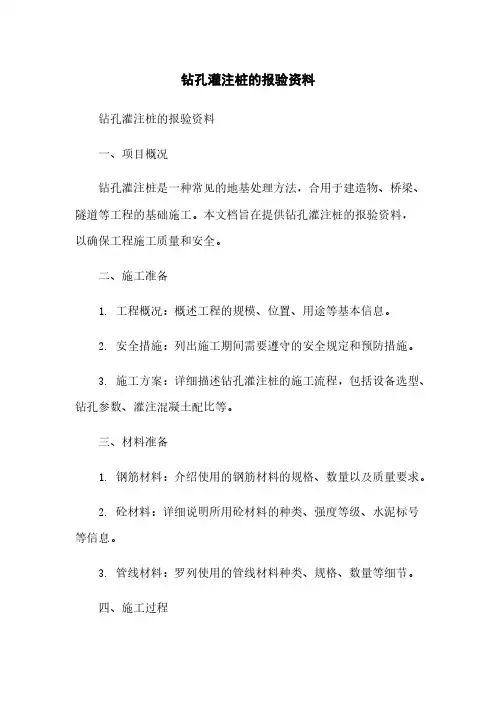

钻孔灌注桩的报验资料钻孔灌注桩的报验资料一、项目概况钻孔灌注桩是一种常见的地基处理方法,合用于建造物、桥梁、隧道等工程的基础施工。
本文档旨在提供钻孔灌注桩的报验资料,以确保工程施工质量和安全。
二、施工准备1. 工程概况:概述工程的规模、位置、用途等基本信息。
2. 安全措施:列出施工期间需要遵守的安全规定和预防措施。
3. 施工方案:详细描述钻孔灌注桩的施工流程,包括设备选型、钻孔参数、灌注混凝土配比等。
三、材料准备1. 钢筋材料:介绍使用的钢筋材料的规格、数量以及质量要求。
2. 砼材料:详细说明所用砼材料的种类、强度等级、水泥标号等信息。
3. 管线材料:罗列使用的管线材料种类、规格、数量等细节。
四、施工过程1. 钻孔施工:描述钻孔设备的选用、钻孔方法、孔径控制等细节。
2. 钢筋安装:说明钢筋布置图、钢筋加工及安装方法、焊接规范等要求。
3. 灌注过程:阐述灌注混凝土的浇筑方式、注浆方法、振捣要求等关键环节。
4. 确认质量:列浮现场质量检测和试验的内容,包括钻孔成孔检验、钢筋质量验收、砼强度检测等。
五、安全质量监测1. 安全监测:说明使用的安全监测设备、监测内容以及监测频率。
2. 质量监测:详细描述每一个阶段的质量监测方法、监测指标、监测标准等要求。
六、质量验收标准根据相关规范和标准,设定钻孔灌注桩施工的质量验收标准,包括钻孔质量验收、钢筋质量验收、灌注混凝土质量验收等方面。
七、文档附件本文档所涉及附件如下:1. 钻孔灌注桩施工方案2. 钻孔施工图纸3. 钻孔成孔检验报告4. 钢筋质量检验报告5. 砼强度检测报告6. 安全监测报告7. 质量监测报告八、法律名词及注释1. 施工验收规范:指针对钻孔灌注桩施工的验收标准和要求,由相关法律法规制定和发布。
2. 基础工程:指钻孔灌注桩所属的土木工程领域,包括桥梁、隧道、建造物等基础工程项目。

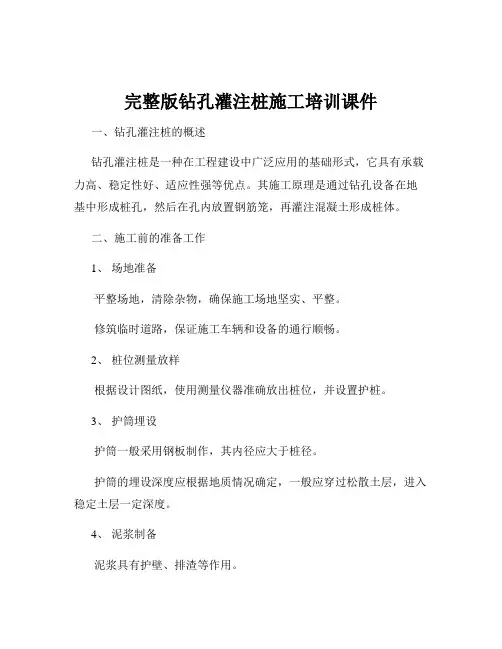

完整版钻孔灌注桩施工培训课件一、钻孔灌注桩的概述钻孔灌注桩是一种在工程建设中广泛应用的基础形式,它具有承载力高、稳定性好、适应性强等优点。
其施工原理是通过钻孔设备在地基中形成桩孔,然后在孔内放置钢筋笼,再灌注混凝土形成桩体。
二、施工前的准备工作1、场地准备平整场地,清除杂物,确保施工场地坚实、平整。
修筑临时道路,保证施工车辆和设备的通行顺畅。
2、桩位测量放样根据设计图纸,使用测量仪器准确放出桩位,并设置护桩。
3、护筒埋设护筒一般采用钢板制作,其内径应大于桩径。
护筒的埋设深度应根据地质情况确定,一般应穿过松散土层,进入稳定土层一定深度。
4、泥浆制备泥浆具有护壁、排渣等作用。
应根据地质条件和施工要求,合理调配泥浆的性能指标,如比重、黏度等。
三、钻孔施工1、钻机选择根据地质条件、桩径和桩长等因素,选择合适的钻机类型,如旋挖钻机、冲击钻机等。
2、钻进过程开始钻进时,应缓慢钻进,待钻头和导向部位全部进入地层后,再加速钻进。
在钻进过程中,要注意观察钻进情况,及时调整钻进参数。
3、孔内事故预防与处理常见的孔内事故有坍孔、掉钻、卡钻等。
应采取预防措施,如控制钻进速度、保持泥浆性能等。
一旦发生事故,要及时采取有效的处理方法。
四、清孔1、清孔目的清除孔底沉渣,保证桩底承载力。
减少孔内泥浆的比重和黏度,便于灌注混凝土。
2、清孔方法通常采用抽浆法、换浆法等。
3、清孔标准孔底沉渣厚度应符合设计要求。
泥浆性能指标应满足灌注混凝土的要求。
五、钢筋笼的制作与安装1、钢筋笼制作按照设计要求,在加工场地制作钢筋笼。
钢筋笼的主筋、箍筋应焊接牢固,确保钢筋笼的整体刚度。
2、钢筋笼安装采用吊车将钢筋笼吊起,缓慢放入孔内。
钢筋笼应保持垂直,避免碰撞孔壁。
六、混凝土灌注1、混凝土的配制混凝土的配合比应根据设计要求和施工条件进行设计。
确保混凝土具有良好的和易性和强度。
2、灌注方法一般采用导管法灌注混凝土。
导管应连接牢固,密封性好。
3、灌注过程控制灌注过程应连续、快速,防止混凝土中断。

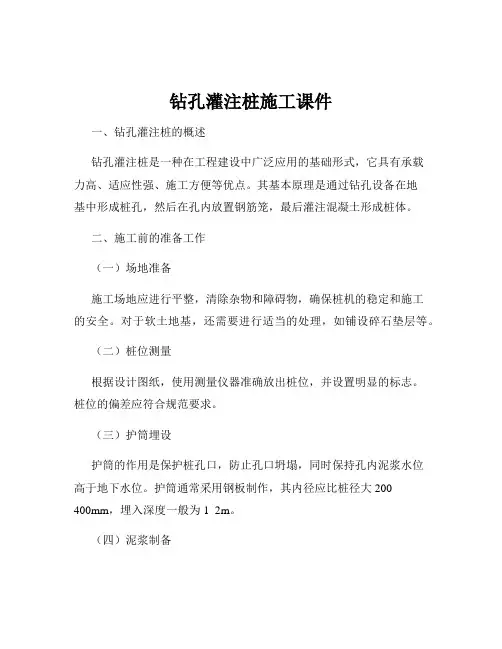

钻孔灌注桩施工课件一、钻孔灌注桩的概述钻孔灌注桩是一种在工程建设中广泛应用的基础形式,它具有承载力高、适应性强、施工方便等优点。
其基本原理是通过钻孔设备在地基中形成桩孔,然后在孔内放置钢筋笼,最后灌注混凝土形成桩体。
二、施工前的准备工作(一)场地准备施工场地应进行平整,清除杂物和障碍物,确保桩机的稳定和施工的安全。
对于软土地基,还需要进行适当的处理,如铺设碎石垫层等。
(二)桩位测量根据设计图纸,使用测量仪器准确放出桩位,并设置明显的标志。
桩位的偏差应符合规范要求。
(三)护筒埋设护筒的作用是保护桩孔口,防止孔口坍塌,同时保持孔内泥浆水位高于地下水位。
护筒通常采用钢板制作,其内径应比桩径大 200400mm,埋入深度一般为 1 2m。
(四)泥浆制备泥浆在钻孔灌注桩施工中起着重要的作用,它可以护壁、悬浮钻渣和冷却钻头。
泥浆的性能指标应根据地质条件和施工工艺进行调整,一般要求比重在 11 13 之间,粘度在 18 22s 之间。
三、钻孔施工(一)钻机选择根据地质条件、桩径和桩长等因素选择合适的钻机类型,常见的有旋挖钻机、冲击钻机和回转钻机等。
(二)钻进方法1、正循环钻进泥浆由泥浆泵从泥浆池输入钻杆内腔,经钻头出浆口射出,携带钻渣沿钻孔上升,从护筒顶部排浆孔排出至沉淀池,钻渣沉淀,泥浆回流至泥浆池。
2、反循环钻进泥浆由泥浆池流入钻孔内,然后携带钻渣从钻杆与孔壁之间的环状间隙流入钻杆内腔,由泥浆泵抽回沉淀池。
(三)钻进过程中的注意事项1、控制钻进速度,避免过快或过慢,以免影响钻孔质量。
2、定期检查钻头的磨损情况,及时更换磨损严重的钻头。
3、保持泥浆的性能指标稳定,根据需要及时调整。
四、清孔(一)清孔的目的清除孔底的沉渣,减少桩底的沉降量,提高桩的承载力。
(二)清孔方法1、抽浆法使用抽浆泵将孔底的泥浆和沉渣抽出。
2、换浆法用新鲜泥浆替换孔内的泥浆,使孔内泥浆的性能指标符合要求。
(三)清孔标准孔底沉渣厚度应符合设计要求,一般摩擦桩不大于 300mm,端承桩不大于 50mm。

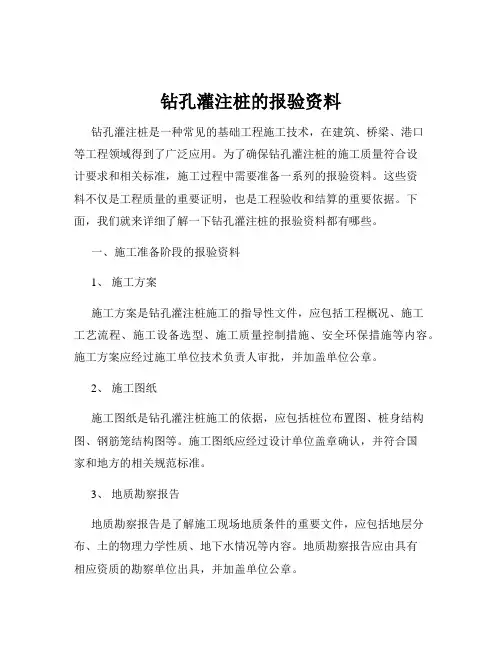

钻孔灌注桩的报验资料钻孔灌注桩是一种常见的基础工程施工技术,在建筑、桥梁、港口等工程领域得到了广泛应用。
为了确保钻孔灌注桩的施工质量符合设计要求和相关标准,施工过程中需要准备一系列的报验资料。
这些资料不仅是工程质量的重要证明,也是工程验收和结算的重要依据。
下面,我们就来详细了解一下钻孔灌注桩的报验资料都有哪些。
一、施工准备阶段的报验资料1、施工方案施工方案是钻孔灌注桩施工的指导性文件,应包括工程概况、施工工艺流程、施工设备选型、施工质量控制措施、安全环保措施等内容。
施工方案应经过施工单位技术负责人审批,并加盖单位公章。
2、施工图纸施工图纸是钻孔灌注桩施工的依据,应包括桩位布置图、桩身结构图、钢筋笼结构图等。
施工图纸应经过设计单位盖章确认,并符合国家和地方的相关规范标准。
3、地质勘察报告地质勘察报告是了解施工现场地质条件的重要文件,应包括地层分布、土的物理力学性质、地下水情况等内容。
地质勘察报告应由具有相应资质的勘察单位出具,并加盖单位公章。
4、原材料质量证明文件原材料质量证明文件是证明施工所用原材料质量合格的重要依据,应包括钢筋、水泥、砂、石等原材料的出厂合格证、检验报告等。
原材料质量证明文件应齐全、有效,并符合相关标准要求。
5、施工机械设备报验单施工机械设备报验单是对施工所用机械设备进行检验的记录,应包括设备名称、型号、规格、数量、技术性能等内容。
施工机械设备应经过检验合格,并具有有效的检验报告和使用许可证。
二、施工过程中的报验资料1、测量放线报验单测量放线报验单是对桩位测量放线结果进行检验的记录,应包括桩位坐标、桩径、桩长等内容。
测量放线结果应符合设计要求,并经过监理单位验收合格。
2、钻孔记录钻孔记录是对钻孔过程进行记录的文件,应包括钻孔时间、钻孔深度、钻孔速度、泥浆比重、地质情况等内容。
钻孔记录应真实、准确、完整,并及时填写。
3、钢筋笼制作安装报验单钢筋笼制作安装报验单是对钢筋笼制作安装质量进行检验的记录,应包括钢筋笼的长度、直径、主筋间距、箍筋间距、焊接质量等内容。
Ⅱ-编号5
钻孔灌注桩报验申请表(A4)
钻孔桩灌注水下砼施工记录
工程名称:
施工员记录项目技术负责人
混凝土浇筑申报表
工程名称:广东省平岗农场2013年美丽乡村建设项目编号:WJ-2-003
隐蔽工程检查记录表
本表由施工单位填报,城建档案馆、建设单位、施工单位各保存一份。
混凝土灌注桩(钢筋笼)工程检验批质量验收记录表
GB50202-2002
编号:WJ-2-003
混凝土灌注桩工程检验批质量验收记录表
GB50202-2002
(Ⅱ)
钻孔灌注桩终孔验收记录
表D1-1-1 编号:WJ-2-003
