塑件的工艺分析

塑件成型工艺一．塑件工艺分析此塑件为锥齿轮，经分析选用PC为原料，PC是一种无定型，无臭，无毒，高透明的无色或微黄色热塑性工程材料，具有优良的物理机械性能，特别是耐冲性优异；拉伸强度，弯曲强度，压缩强度高；儒变形性小，尺寸稳定，具有良好的耐热性和耐低温性，在较宽的温度范围内具有稳定的力学性能，尺寸稳定性，电性能和阳燃性，可在-6℃—12℃下长期使用，无明显熔点，在220℃—230℃虽熔融状态，由于分子键纲性大，树脂熔体粘度大，吸水率小，收缩率小，尺寸精度高，尺寸稳定性好，膜薄透气性小，属于自燃性材料；对光稳定，但不耐紫外光，耐候性好，耐油，耐酸，不耐强碱，氧化性酸及胺，酮美，溶于氧化氢类和芳香族溶剂，长期在水中易引起水解和开裂，缺点是因抗癌强度差，容易产生开裂，抗溶性差，耐磨性欠佳，用于玻璃纤维增强PC可克服上述缺点，使PC具有更好的力学性能，更好的尺寸稳定性，更小的成型收缩率，并可提高耐药性，降低成本。

1 .塑料材料成形性能使用PC注射成形塑料制品时，由于其熔体黏度较高，所需的注射成形压力较高，因此塑料对型芯的包紧力较大，故塑料应采用较大的脱模斜度。

在正常情况下，壁厚、熔料温度对收缩率的影响教小；若要求塑件精度高时，模具温度可控制在50°c ~60°c，要求塑件光泽和耐热时，应控制在60°c ~80°c；PC比热容低，速化效率高，凝固也快，固成形周期短；另外熔体黏度较高，使PC制品易产生熔接痕，所以模具设计时应注意减少浇注系统对料流的阻力。

PC的表观黏度对剪切速率的依赖性很强，因此模具设计中大都采用点浇口形式。

PC 易吸水，使塑件表面出现斑痕、云纹等。

成形加工前应进行干燥处理。

在正常的成形条件下，PC制品的尺寸稳定性较好。

2. 塑件材料的应用PC在机械工业上用来制造齿轮，泵叶轮，轴承，把手，管道，电机锥齿轮，仪表壳，仪表盘，水箱锥齿轮，蓄电池槽，冷藏库和冰箱衬里等；汽车工业上用PC制造汽车挡泥板，扶手，热空气调节管道，加热器等，还可以用PC夹层板制作小轿车车身；PC还可以用来制作水表壳，纺织器材，电器零件，文教体育用品，玩具，电子琴及收录机壳体，食品包装容器，农药喷雾器及家具等。

水杯的塑件结构工艺性分析
针对水杯的塑件结构，其工艺性分析主要包括以下几个方面：
1.材料选择：水杯塑料件的材料选择对工艺性影响很大，要考虑其熔体流动性、热稳定性、耐久性等特性。

通常选择聚乙烯、聚丙烯、ABS、PVC等塑料材料。

2.模具设计：水杯塑件的模具设计要考虑到结构复杂程度、尺寸精度、成型效率等因素，以确保生产出的产品具有稳定的尺寸和质量。

同时，设计时还要注重模仁布置、冷却系统等工艺细节。

3.注塑工艺：注塑工艺参数包括模温、射出速度、射出压力、保压时间等。

不同的塑料材料和产品要求会对这些参数产生影响，需要根据实际情况进行调整以保证质量和速度。

4.后处理工艺：水杯塑件在成型后需要进行后处理，包括精修、气孔处理、油漆喷涂等环节。

这些工艺都需要有相应的技能和经验，对于成品质量和外观效果的影响也很大。

总之，对于水杯塑件结构工艺性的分析需要综合考虑材料、模具设计、注塑工艺和后处理等多个方面。

这些因素的优化与协调可以大大提高产品的生产效率和质量，降低不良率和生产成本。

“塑料性能乃注塑技术之本”，掌握各种塑料的工艺性能及特性，是每一位注塑工作者必须懂得的基本专业知识，塑料的性能是设定“注塑工艺条件”的依据，也是在分析注塑过程中出现的质量问题和异常现象时必须考虑的因素之一。

1. 聚丙烯（PP）注塑加工工艺PP通称聚丙烯，因其抗折断性能好，也称“百折胶”。

PP是一种半透明、半晶体的热塑性塑料，具有高强度、绝缘性好、吸水率低、热变形温度高、密度小、结晶度高等特点。

改性填充物通常有玻璃纤维、矿物填料、热塑性橡胶等。

不同用途的PP其流动性差异较大，一般使用的PP流动速率介于ABS与PC之间。

纯PP是半透明的象牙白色，可以染成各种颜色。

PP的染色在一般注塑机上只能用色母料。

在一些机器上有加强混炼作用的独立塑化元件，也可以用色粉染色。

户外使用的制品，一般使用UV稳定剂和碳黑填充。

再生料的使用比例不要超过15%，否则会引起强度下降和分解变色。

PP注塑加工前一般不需特别的干燥处理。

对注塑机的选用没有特殊要求。

由于PP具有高结晶性。

需采用注射压力较高及可多段控制的电脑注塑机。

锁模力一般按3800t/m2来确定，注射量20%-85%即可。

模具温度50-90℃，对于尺寸要求较高的用高模温。

型芯温度比型腔温度低5℃以上，流道直径4-7mm，针形浇口长度1-1.5mm，直径可小至0.7mm。

边形浇口长度越短越好，约为0.7mm，深度为壁厚的一半，宽度为壁厚的两倍，并随模腔内的熔流长度逐肯增加。

模具必须有良好的排气性，排气孔深0.025mm-0.038mm，厚1.5mm，要避免收缩痕，就要用大而圆的注口及圆形流道，加强筋的厚度要小（例如是壁厚的50-60%）。

均聚PP制造的产品，厚度不能超过3mm，否则会有气泡（厚壁制品只能用共聚PP）。

PP的熔点为160-175℃，分解温度为350℃，但在注射加工时温度设定不能超过275℃,熔融段温度最好在240℃。

为减少内应力及变形，应选择高速注射，但有些等级的PP和模具不适用（出现气泡、气纹）。

塑件结构工艺性分析一、材料选用塑料是目前广泛应用于各行各业的一种材料，其在结构设计中的应用也越来越广泛。

材料的选择对塑件的结构工艺性有着重要影响。

首先，要考虑塑件的使用环境和功能要求。

例如，如果塑件需要承受较大的载荷和压力，就需要选择具有较高强度和刚度的材料。

如果塑件需要抗紫外线或耐高温，就需要选择具有耐候性或耐高温性能的材料。

其次，要考虑材料的加工性能。

不同的塑料在加工过程中有着不同的性能，如流动性、收缩率、熔体粘度等。

这些性能会直接影响到塑件的成型效果和尺寸稳定性。

最后，要考虑成本和可持续发展。

选择成本较低且可回收再利用的材料有助于降低生产成本和减少环境污染。

二、结构设计塑件的结构设计要考虑到材料的特性和加工工艺的要求，以确保塑件在生产加工过程中能够顺利进行。

首先，要合理设计塑件的形状和尺寸。

过于复杂的形状和过小的尺寸会增加成型难度，导致成型效果不佳。

同时，还应保证塑件的结构设计符合模具的规范要求，以便于模具的设计和制造。

其次，要考虑到塑件的组装和装配工艺。

例如，对于需要进行拼装的塑件，要确保其接口的设计合理，以便于拼装完成后的塑件具有足够的稳定性和可靠性。

最后，还应考虑到塑件的成型和冷却等工艺要求。

合理设计成型孔、冷却孔和浇口等结构，有利于塑件的快速成型和降低成型过程中的内应力，从而提高产品质量和生产效率。

三、加工工艺塑件的加工工艺包括模具设计、塑料注射成型、相关配套工艺等，其中模具设计是塑件结构工艺性的重要环节。

首先，模具的设计和制造要符合塑件的结构设计要求。

模具的结构应简单、密封性好、易于脱模，以便于塑件的成型和脱模。

其次，要根据不同材料的特性确定合适的注射工艺参数。

不同材料的熔体粘度和流动性不同，因此注射温度、注射压力和注射时间等参数需要进行合理调整，以确保塑件的成型效果和尺寸稳定性。

最后，要对塑件进行后续处理。

例如，塑料件常常需要进行去毛刺、修边、抛光、喷涂等处理，以提高产品的表面质量和装饰效果。

常⽤的⼗⼤塑料成型⼯艺（优缺点介绍）注射成型注射成型：⼜称注塑成型，其原理是将粒状或粉状的原料加⼊到注射机的料⽃⾥，原料经加热熔化呈流动状态，在注射机的螺杆或活塞推动下，经喷嘴和模具的浇注系统进⼊模具型腔，在模具型腔内硬化定型。

影响注塑成型质量的要素：注⼊压⼒，注塑时间，注塑温度⼯艺特点：优 点：1、成型周期短、⽣产效率⾼、易实现⾃动化2、能成型形状复杂、尺⼨精确、带有⾦属或⾮⾦属嵌件的塑料制件3、产品质量稳定4、适应范围⼴缺 点：1、注塑设备价格较⾼2、注塑模具结构复杂3、⽣产成本⾼、⽣产周期长、不适合于单件⼩批量的塑件⽣产应⽤：在⼯业产品中，注射成型的制品有：厨房⽤品（垃圾筒、碗、⽔桶、壶、餐具以及各种容器），电器设备的外壳（吹风机、吸尘器、⾷品搅拌器等），玩具与游戏，汽车⼯业的各种产品，其它许多产品的零件等。

嵌件注塑嵌件注塑：嵌件成型（insertmolding）指在模具内装⼊预先准备的异材质嵌件后注⼊树脂，熔融的材料与嵌件接合固化，制成⼀体化产品的成型⼯法。

⼯艺特点：1、多个嵌件的事前成型组合，使得产品单元组合的后⼯程更合理化。

2、树脂的易成型性、弯曲性与⾦属的刚性、强度及耐热性的相互组合补充可结实的制成复杂精巧的⾦属塑料⼀体化产品。

3、特别是利⽤了树脂的绝缘性和⾦属的导电性的组合，制成的成型品能满⾜电器产品的基本功能。

4、对于刚性成型品、橡胶密封垫板上的弯曲弹性成型品，通过基体上注塑成型制成⼀体化产品后，可省去排列密封圈的复杂作业，使得后⼯序的⾃动化组合更容易。

双⾊注塑双⾊注塑：是指将两种不同⾊泽的塑料注⼊同⼀模具的成型⽅法。

它能使塑料出现两种不同的颜⾊，并能使塑件呈现有规则的图案或⽆规则的云纹状花⾊，以提⾼塑件的使⽤性和美观性。

⼯艺特点：1、核⼼料可以使⽤低黏度的材料来降低射出压⼒。

2、从环保的考虑，核⼼料可以使⽤回收的⼆次料。

3、根据不同的使⽤特性，如厚件成品⽪层料使⽤软质料，核⼼料使⽤硬质料或者核⼼料可以使⽤发泡塑料来降低重量。

注塑成型工艺流程及工艺参数详解注塑成型塑件的注塑成型工艺过程主要包括填充——保压——冷却——脱模等4个阶段，这4个阶段直接决定着制品的成型质量，而且这4个阶段是一个完整的连续过程。

◆◆1.填充阶段◆◆填充是整个注塑循环过程中的第一步，时间从模具闭合开始注塑算起，到模具型腔填充到大约95%为止。

理论上，填充时间越短，成型效率越高，但是实际中，成型时间或者注塑速度要受到很多条件的制约。

高速填充。

高速填充时剪切率较高，塑料由于剪切变稀的作用而存在粘度下降的情形，使整体流动阻力降低；局部的粘滞加热影响也会使固化层厚度变薄。

因此在流动控制阶段，填充行为往往取决于待填充的体积大小。

即在流动控制阶段，由于高速填充，熔体的剪切变稀效果往往很大，而薄壁的冷却作用并不明显，于是速率的效用占了上风。

低速填充。

热传导控制低速填充时，剪切率较低，局部粘度较高，流动阻力较大。

由于热塑料补充速率较慢，流动较为缓慢，使热传导效应较为明显，热量迅速为冷模壁带走。

加上较少量的粘滞加热现象，固化层厚度较厚，又进一步增加壁部较薄处的流动阻力。

由于喷泉流动的原因，在流动波前面的塑料高分子链排向几乎平行流动波前。

因此两股塑料熔胶在交汇时，接触面的高分子链互相平行；加上两股熔胶性质各异（在模腔中滞留时间不同，温度、压力也不同），造成熔胶交汇区域在微观上结构强度较差。

在光线下将零件摆放适当的角度用肉眼观察，可以发现有明显的接合线产生，这就是熔接痕的形成机理。

熔接痕不仅影响塑件外观，同时由于微观结构的松散，易造成应力集中，从而使得该部分的强度降低而发生断裂。

一般而言，在高温区产生熔接的熔接痕强度较佳，因为高温情形下，高分子链活动性较佳，可以互相穿透缠绕，此外高温度区域两股熔体的温度较为接近，熔体的热性质几乎相同，增加了熔接区域的强度；反之在低温区域，熔接强度较差。

◆◆2.保压阶段◆◆保压阶段的作用是持续施加压力，压实熔体，增加塑料密度（增密），以补偿塑料的收缩行为。

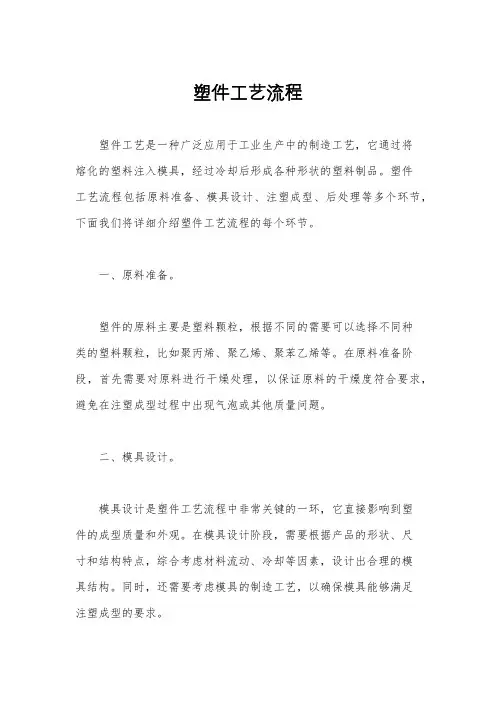

塑件工艺流程塑件工艺是一种广泛应用于工业生产中的制造工艺，它通过将熔化的塑料注入模具，经过冷却后形成各种形状的塑料制品。

塑件工艺流程包括原料准备、模具设计、注塑成型、后处理等多个环节，下面我们将详细介绍塑件工艺流程的每个环节。

一、原料准备。

塑件的原料主要是塑料颗粒，根据不同的需要可以选择不同种类的塑料颗粒，比如聚丙烯、聚乙烯、聚苯乙烯等。

在原料准备阶段，首先需要对原料进行干燥处理，以保证原料的干燥度符合要求，避免在注塑成型过程中出现气泡或其他质量问题。

二、模具设计。

模具设计是塑件工艺流程中非常关键的一环，它直接影响到塑件的成型质量和外观。

在模具设计阶段，需要根据产品的形状、尺寸和结构特点，综合考虑材料流动、冷却等因素，设计出合理的模具结构。

同时，还需要考虑模具的制造工艺，以确保模具能够满足注塑成型的要求。

三、注塑成型。

注塑成型是塑件工艺流程中最核心的环节，它通过将熔化的塑料颗粒注入模具中，经过一定的压力和温度条件，使塑料在模具中充分流动并冷却固化，最终形成塑件。

在注塑成型过程中，需要严格控制注塑机的参数，如注射速度、压力、温度等，以确保塑料能够充分填充模具，并且在冷却过程中不产生缺陷。

四、后处理。

塑件成型后，还需要进行一些后处理工艺，以提高塑件的表面质量和机械性能。

常见的后处理工艺包括去毛刺、喷漆、丝印、组装等。

其中，去毛刺是指去除塑件表面的毛刺和余料，以提高外观质量；喷漆和丝印则是为了实现特定的表面效果和标识；组装则是将多个塑件组合在一起，形成成品。

总结来说，塑件工艺流程是一个复杂而又精细的制造工艺，它需要各个环节紧密配合，确保塑件能够按照设计要求进行成型。

只有在每个环节都严格把关，才能够生产出高质量的塑件产品。

希望通过本文的介绍，能够让大家对塑件工艺流程有一个更加深入的了解。

塑件成型工艺性分析首先，原料选择是塑件成型过程中非常重要的一步。

对于塑料制品的生产而言，选择合适的原料对成型工艺的稳定性和产品质量有着至关重要的影响。

选择原料时需考虑其熔融流动性、收缩性、耐热性、耐腐蚀性等性能，以确保成型过程能够顺利进行并获得符合要求的产品质量。

其次，模具设计是塑件成型的重要环节。

模具的设计直接关系到塑件成型的效果和质量，因此需要合理、准确地进行设计。

模具设计时需要考虑塑件的形状、尺寸、结构、壁厚等因素，以及模具的材料选择、模腔设计、冷却系统设计等。

同时，还需要通过模流分析等方法对模具进行验证，以确保模具设计的可行性和稳定性。

成型工艺参数的确定也是塑件成型过程中不可忽视的一环。

成型工艺参数直接影响到塑件的成型效果和质量。

成型工艺参数包括注射速度、注射压力、保压时间、冷却时间等。

通过合理地确定成型工艺参数，可以保证塑件在成型过程中能够充分填充模腔并得到均匀的冷却，避免出现热缩、翘曲、缩孔等缺陷，从而获得符合要求的产品。

此外，还需要进行成型工艺的经济性分析。

成型工艺的经济性主要包括成本和效益两方面的考虑。

成本包括原材料费用、设备运行费用、人工费用等，而效益则包括产能、质量等方面的考虑。

通过经济性分析可以评估成型工艺的投入产出比，对成型工艺进行改进和优化。

综上所述，塑件成型工艺性分析对于塑件成型过程中的可行性、稳定性和经济性具有重要意义。

通过合理地选择原料、设计模具、确定成型工艺参数以及进行经济性分析，可以提高塑件成型效率，提升产品质量，并减少成本，实现成型工艺的优化。

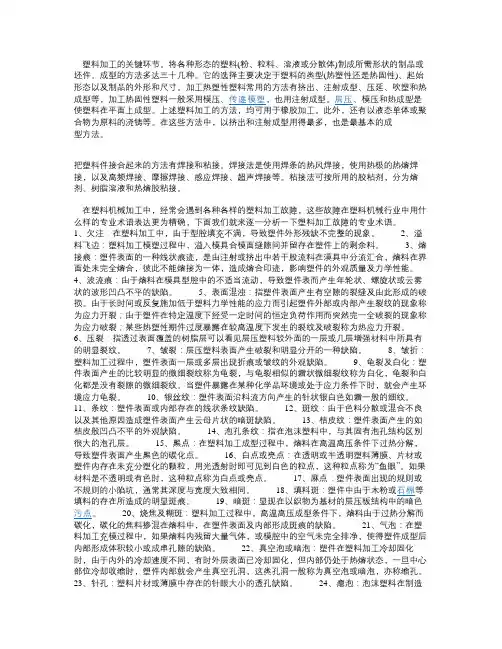

塑料加工的关键环节。

将各种形态的塑料(粉、粒料、溶液或分散体)制成所需形状的制品或坯件。

成型的方法多达三十几种。

它的选择主要决定于塑料的类型(热塑性还是热固性)、起始合物为原料的浇铸等。

在这些方法中，以挤出和注射成型用得最多，也是最基本的成型方法。

把塑料件接合起来的方法有焊接和粘接。

焊接法是使用焊条的热风焊接，使用热极的热熔焊接，以及高频焊接、摩擦焊接、感应焊接、超声焊接等。

粘接法可按所用的胶粘剂，分为熔剂、树脂溶液和热熔胶粘接。

在塑料机械加工中，经常会遇到各种各样的塑料加工故障，这些故障在塑料机械行业中用什么样的专业术语表达更为精确，下面我们就来逐一分析一下塑料加工故障的专业术语。

1、欠注：在塑料加工中，由于型腔填充不满，导致塑件外形残缺不完整的现象。

2、溢料飞边：塑料加工模塑过程中，溢入模具合模面缝隙间并留存在塑件上的剩余料。

3、熔接痕：塑件表面的一种线状痕迹，是由注射或挤出中若干股流料在漠具中分流汇合，熔料在界面处未完全熔合，彼此不能熔接为一体，造成熔合印迹，影响塑件的外观质量及力学性能。

4、波流痕：由于熔料在模具型腔中的不适当流动，导致塑件表而产生年轮状、螺旋状或云雾状的波形凹凸不平的缺陷。

5、表面混浊：指塑件表面产生有空隙的裂缝及由此形成的破损。

由于长时间或反复施加低于塑料力学性能的应力而引起塑件外部或内部产生裂纹的现象称为应力开裂；由于塑件在特定温度下经受一定时间的恒定负荷作用而突然完一全破裂的现象称为应力破裂；某些热塑性期件过度暴露在较高温度下发生的裂纹及破裂称为热应力开裂。

6、压裂：指透过表面覆盖的树脂层可以看见层压塑料较外面的一层或几层增强材料中所具有的明显裂纹。

7、皱裂：层压塑料表面产生破裂和明显分开的一种缺陷。

8、皱折：塑料加工过程中，塑件表面一层或多层出现折痕或皱纹的外观缺陷。

9、龟裂及白化：塑件表面产生的比较明显的微细裂纹称为龟裂，与龟裂相似的霜状微细裂纹称为白化，龟裂和白化都是没有裂隙的微细裂纹。

一、原始材料分析1.1塑件工艺性分析饮水机水嘴采用ABS材料，壁厚较厚，故注塑压力应采用70-100mpa，由于是多型腔模，点浇口能均衡各型腔的进料速度。

同时由于点浇口小可以提高注射速率，所以选择点浇口。

由于水嘴有侧凹所以需要侧抽机构。

成型材料性能分析1.2ABS的一般性能1.热塑性材料2外观为不透明呈象牙色颗粒，无毒无味，吸水率低制品可制成各种颜色，表面光泽度高。

3好的易加工性4低蠕变性和优异的尺寸稳定性。

5非结晶无定形聚合物，无明显熔点。

6化学稳定性好，对酸碱盐等一般有机溶剂都很稳定。

7有良好的力学性能，抗冲击性强，耐磨。

8粘度高，流动性差，收缩率为0.4-0.6%成型压力密度1.05g/cm³9熔融温度195-140，成型模温38-93.1.3材料成型性能及条件[1]吸水率极低有良好的阻湿性，成型前省去干燥工序。

熔体粘度随温度升高而降低成型加工温度范围大，成型加工性能极好。

ABS塑料的成型条件二、注塑机选择2.1塑件体积及质量计算单个塑件；体积v=6.83cm³质量m=7.717g两个塑件加浇注系统；总体积V∁∁两个塑件及浇注系统；总体积V=1.6*2*6.83=21.856 cm³质量M=1.6*2*7.717=24.694g塑件在分型面上的投影面积为284cm²所以总面积为2.7*284=766.8 cm²锁模力计算取模腔压力P=70mpa锁模力为F=70*766.8=53676N由于ABS是无定形材料故注射系数α=0.85G>=24.694/0.85=29.052g V>=21.856/0.85=25.723cm³F>=53676/0.85=63148.235N2.2注塑机的选择[1]查表注塑机选取XS-ZY125三、注塑模的结构设计经过分析塑件采用点浇口进料形式，所以采用三板式。

这个模具的结构设计主要包括确定型腔数目、排布、分型面、浇注系统成型零件、脱模机构、导向机构、排气机构等设计。

一、塑件成型工艺性分析1、塑件的分析（1）外形尺寸该塑件壁厚为3mm,塑件外形尺寸不大，塑件熔体流程不太长，适合于注射成型。

（2）精度等级每个尺寸的公差都不一样，有的属于一般精度，有的属于高精度，就按实际公差进行计算。

（3)脱模斜度 ABS属无定形塑料，成型收缩率较小，选择该塑件上型芯和凹模的统一脱模斜度为1度。

2、ABS的性能分析（1）使用性能综合性能好，冲击强度、力学强度较高，尺寸稳定，耐化学性，电气性能好；易于成型和机械加工，其表面可镀铬，适合制作一般机械零件、减摩零件、传动零件和结构零件。

（2)成型性能1）无定型塑料。

其品种很多，各品种的机电性能及成型特性也各有差异，应按品种来确定成型方法及成型条件。

2）吸湿性强。

含水量应小于0.3%（质量）。

必须充分干燥，要求表面光泽的塑件应要求长时间预热干燥。

3）流动性中等。

溢边料0.04mm左右。

4）模具设计时要注意浇注系统，选择好进料口位置、形式。

推出力过大或机械加工时塑件表面呈白色痕迹。

（3）ABS的主要性能指标其性能指标见下表ABS性能指标密度/g ·3cm 1.02～1.08 屈服强度/MPa 50 比体积/13-∙g cm0.86～0.96 拉伸强度/MPa 38 吸水率(%) 0.2～0.4 拉伸弹性模量/MPa 1.4×310熔点/C ο 130～160 抗弯强度/MPa 80 计算收缩率（%） 0.4～0.7 抗压强度/MPa 53 比热熔/1)(-∙∙C kg J ο1470弯曲弹性模量/MPa1.4310⨯3、ABS 的注射成型过程及工艺参数 （1）注射成型过程1）成型前的准备。

对ABS 的色泽、粒度和均匀度等进行检验，由于ABS 吸水性较大，成型前应进行充分的干燥。

2)注射过程。

塑件在注射机料和筒内经过加热、塑化达到流动状态后，由模具的浇注系统进入模具型腔成型，其过程可分为充模、压实、保压、倒流和冷却五个阶段。

注塑分析报告1. 引言本文档旨在对注塑工艺进行分析，并提供相应的报告。

注塑工艺是一种常用的塑料加工技术，通过将熔化的塑料注入模具中，经冷却固化后得到所需的塑件。

注塑工艺的稳定性对产品质量至关重要，因此对注塑工艺进行分析以优化和改进工艺非常重要。

2. 注塑工艺参数分析2.1 原料选择和配比在注塑工艺中，原料选择和配比对产品质量和外观有着重要影响。

首先需要选择适合的塑料原料。

通常根据产品的要求，选择合适的塑料材料，比如聚丙烯(PP)、聚乙烯(PE)等。

另外，对于复合材料，还要注意不同材料的配比。

2.2 温度控制温度是影响注塑成型质量的重要参数之一。

注塑过程中需要控制的温度包括塑料熔化温度、注射温度、模具温度等。

合理的温度控制可以确保塑料完全熔化、均匀注射和快速冷却。

2.3 压力控制注塑过程需要施加一定的压力以将塑料注入模具中，并保持一定时间以保证完全充填。

对于不同的注塑产品，需要根据其形状和尺寸合理设置注塑压力。

过高或过低的压力都会对产品质量产生不良影响。

2.4 注射速度和时间控制注射速度和时间对注塑工艺也有着重要影响。

过快的注射速度可能导致产品充填不完全，而过慢的注射速度则会延长注射周期，影响生产效率。

因此，合理控制注射速度和时间非常关键。

3. 注塑工艺优化3.1 确定合理的注射位置和模具温度注塑工艺优化的第一步是确定合理的注射位置和模具温度。

合理的注射位置可以确保塑料充填均匀，减少气泡和缺陷的产生。

而合适的模具温度可以保证塑料熔化、注射和冷却的过程都能顺利进行。

3.2 优化注射速度和压力根据产品形状和尺寸的要求，优化注射速度和压力。

一般来说，注射速度应该从低到高，以保证充填均匀，避免产生熔融线。

注射压力也需要根据产品的要求进行合理调整。

3.3 控制冷却时间和冷却介质合理的冷却时间和冷却介质也是注塑工艺优化的重要环节。

冷却时间过长会延长注射周期，而冷却时间过短则可能导致产品收缩不良。

另外，选择合适的冷却介质也可以提高注塑效率。

塑料成型的工艺特点
塑料成型工艺的特点主要表现在以下几个方面：
1.缩短成型周期，提高生产效率，并使塑件密度和强度得到提高。

2.能生产外形复杂、薄壁或壁厚变化很大、带有精细嵌件的塑件。

3.由于塑料成型前模具完全闭合，分型面的飞边很薄，因而塑件精
度容易保证，表面粗糙度也较低。

4.成型工艺简单，塑件质量稳定，生产效率高，制造成本低，易于
实现批量化与自动化生产。

此外，不同的成型方法还有一些特定的优点。

例如，微注塑成型方法生产的微小塑件在微型泵、阀、微光学器件、微生物医疗器械及微电子产品等领域的应用日益普及。

精密注射成型工艺则可以精确控制模具温度、成型周期、制件重量、成型生产工艺，适用的精密注射成型材料包括PPS、PPA、LCP、PC、PMMA、PA、POM、PBT以及加玻纤或碳纤的工程材料等。

同时，塑料成型工艺也存在一些缺点。

例如，总会有一部分余料留在加料室内，原料消耗较大；浇口痕迹的修整使工作量增大；成型压力比压缩成型大，收缩率比压缩成型的大；模具的结构也比压缩模的结构复杂；工艺条件比压缩成型要求更严格，操作难度大。

总的来说，塑料成型工艺既有其优点，也有一些缺点，需要在具体实践中进行灵活的运用和选择。

塑件的结构工艺性塑件的结构工艺性是指塑件设计的结构是否符合塑料制品加工的工艺要求。

塑料制品加工过程中，考虑到成型性、冷却性、顶出性、模具等因素，设计人员需要合理地设计塑料制品的结构，以提高制品的质量和生产效率。

首先，塑件的结构应具备成型性。

成型性是指塑料在加热融化后能够在模具中形成所需形状的能力。

因此，设计人员应根据塑料材料的特性，合理选择塑胶制品的结构形式，避免在注塑过程中发生热分解、气泡和熔接线等缺陷。

其次，塑件的结构应具备良好的冷却性。

冷却性是指在塑料制品注塑过程中，塑料材料能够迅速冷却并固化。

设计人员应考虑到塑胶制品的结构形状、壁厚以及冷却系统的设置等因素，以确保塑料制品在注塑过程中能够均匀地冷却，避免出现变形和缩水等问题。

此外，塑件的结构应具备良好的顶出性。

顶出性是指塑胶制品在顶出系统的作用下，能够顺利地从模具中取出。

设计人员应注意到塑料制品的结构形状和顶出系统的设计，避免塑件在顶出过程中出现变形、折断和卡死等情况。

最后，塑件的结构应考虑到模具的制造和使用。

模具的制造和使用对塑料制品的质量和生产效率有着重要的影响。

设计人员应根据塑料制品的结构形状、尺寸和要求，合理设计模具的结构和尺寸，以便于模具的制造和使用，提高模具的寿命和生产效率。

总之，塑件的结构工艺性是塑料制品设计中需要考虑的重要因素之一。

设计人员应根据塑料材料的特性和加工工艺要求，合理设计塑料制品的结构，以提高制品的质量和生产效率。

同时，设计人员还应注意到成型性、冷却性、顶出性和模具等因素对塑料制品的影响，以确保塑料制品能够顺利地生产并符合质量要求。

塑料制品在现代工业生产中得到了广泛的应用，其轻便、耐用、成本低廉的特点使得塑料制品成为替代传统材料的理想选择。

然而，要确保塑料制品的质量和生产效率，需要充分考虑塑件的结构工艺性。

下面将继续探讨塑件的结构工艺性的相关内容。

首先，塑件的结构形式对于成型性的影响非常重要。

不同的塑件形式对于塑料材料的流动和填充具有不同的要求。

一分钟掌握十大塑料成型工艺一、注塑成型（一）注射成型注射成型：又称注塑成型，其原理是将粒状或粉状的原料加入到注射机的料斗里，原料经加热熔化呈流动状态，在注射机的螺杆或活塞推动下，经喷嘴和模具的浇注系统进入模具型腔，在模具型腔内硬化定型。

影响注塑成型质量的要素：注入压力，注塑时间，注塑温度工艺特点：优点：1、成型周期短、生产效率高、易实现自动化2、能成型形状复杂、尺寸精确、带有金属或非金属嵌件的塑料制件3、产品质量稳定4、适应范围广缺点：1、注塑设备价格较高2、注塑模具结构复杂3、生产成本高、生产周期长、不适合于单件小批量的塑件生产应用：在工业产品中，注射成型的制品有：厨房用品（垃圾筒、碗、水桶、壶、餐具以及各种容器），电器设备的外壳（吹风机、吸尘器、食品搅拌器等），玩具与游戏，汽车工业的各种产品，其它许多产品的零件等。

（二）嵌件注塑嵌件注塑：嵌件成型（insertmolding）指在模具内装入预先准备的异材质嵌件后注入树脂，熔融的材料与嵌件接合固化，制成一体化产品的成型工法。

工艺特点：1、多个嵌件的事前成型组合，使得产品单元组合的后工程更合理化。

2、树脂的易成型性、弯曲性与金属的刚性、强度及耐热性的相互组合补充可结实的制成复杂精巧的金属塑料一体化产品。

3、特别是利用了树脂的绝缘性和金属的导电性的组合，制成的成型品能满足电器产品的基本功能。

4、对于刚性成型品、橡胶密封垫板上的弯曲弹性成型品，通过基体上注塑成型制成一体化产品后，可省去排列密封圈的复杂作业，使得后工序的自动化组合更容易。

（三）双色注塑双色注塑：是指将两种不同色泽的塑料注入同一模具的成型方法。

它能使塑料出现两种不同的颜色，并能使塑件呈现有规则的图案或无规则的云纹状花色，以提高塑件的使用性和美观性。

工艺特点：1、核心料可以使用低黏度的材料来降低射出压力。

2、从环保的考虑，核心料可以使用回收的二次料。

3、根据不同的使用特性，如厚件成品皮层料使用软质料，核心料使用硬质料或者核心料可以使用发泡塑料来降低重量。

【收藏】13种最常⽤的塑料成型⼯艺流程塑料成型的⼯艺包括：注塑成型、挤出成型、模压成型、吹塑成型、压延成型、滚塑成型、真空成型（吸塑成型）、浇铸成型（铸塑成型）、搪塑成型、流延成型、发泡成型、传递模塑成型（压注成型）、缠绕成型等本⽂将简单介绍以上塑料成型⽅法的过程、优缺点，以及应⽤的领域。

增加⼤家对成型⼯艺的了解。

1.注塑成型注塑成型⼜称注射成型，是⼗分常⽤的塑料成型⼿法。

将融熔的塑料利⽤压⼒注进塑料制品模具中，随后冷却成型得到想要的部件。

过程：a.合模。

将模具闭合形成注塑的空间。

b.填充。

将融熔的塑料利⽤压⼒注⼊模具中，填充模具型腔的95%后停⽌。

c.保压。

持续施加压⼒，以压实熔体，使成型件结构紧密。

d.冷却。

使成型件冷却到可以脱模为⽌，这个过程占据整个流程70%的时间。

e.冷却脱模。

模具打开，⽤顶杆或脱模板将产品顶出。

卧式注塑机优点：⽣产效率⾼，全程由机器进⾏操作。

由于成型时会对熔体施加压⼒，因此可以⽣产形状复杂的塑件。

对原料的浪费少。

缺点：由于需要均匀冷却，因此限制了塑件的厚度。

模具和注塑机成本⾼，不适合⼩批量⽣产。

应⽤：2.挤出成型挤出成型是⼀种⾼效、连续、低成本的加⼯⽅法。

是指物料通过挤出机料筒和螺杆间的作⽤，边受热边塑化，边被螺杆向前推送。

主要⽤于加⼯各种管材、棒材、板材、单丝等。

过程：a.加料。

将塑料加热成粘流态，在加压的情况下通过螺杆向前推进。

b.挤出。

使塑料通过⼀定形状的料⼝c.冷却。

冷却成型，根据需要进⾏剪裁或切割单螺杆挤出机优点：加⼯⼯艺简单，成本低。

可以实现连续、⾃动化⽣产，效率⾼。

产品均匀，质量⾼。

对材料适应性⾼。

缺点：只能⽣产形状简单的管材、棒材等。

产品往往需要⼆次加⼯成合适的长度。

应⽤：3.模压成型模压成型⼜称为压缩成型。

是先将粉料、粒状塑料放⼊成型模具中。

同时加温，然后合模加压成型。

过程：a.预热预压。

将塑料粉料、颗粒、纤维进⾏预热处理，⼀是为了缩短成型周期。

⼆是⼲燥塑料中的⽔分。

圆形塑件盖塑料模具设计目录第一部分前言（1）第二部分设计任务书（2）第三部分塑件成形工艺分析（4）第四部分分型面的选择（6）第五部分注射机的初选（8）第六部分模具的结构分析与设计（9）第七部分成型零件的设计(12)第八部分浇注系统的设计(23) 第九部分成型设备的选择及校核(30)第十部分成型工艺参数的确定(32)第十一部分模具特点和工作原理(34)第十二部分设计小结(37) 第十三部分参考资料（38）前言一个学期的课程即将结束，为检验这一个学期以来对于塑料模设计的学习效果，综合检测理论在实际应用中的能力，除了平时的考试、实验测试外，更重要的是理论联系实际，即我们将努力认真的完成此次课程设计，我们的课程设计题目为：手轮注塑模具设计。

本次课程设计课题来源于生产实际，应用广泛，但成型难度相对较难，模具结构相对复杂，对我们初学模具设计的学生是一个很好的考验。

它能加强对塑料模具成型原理的理解，同时锻炼对塑料成型模具的设计和制造能力。

本次设计以手轮注塑模具为主线，综合了成型工艺分析，模具结构分析，最后是模具的设计计算等一系列模具设计的所有过程。

能很好的达到学以致用的效果。

在设计该模具的同时总结了以往模具设计的一般方法、步骤，模具设计中常用的公式、数据、模具结构及零部件。

把以前学过的基础课程融汇到综合应用本次设计当中来，所谓学以致用。

在设计中除使用传统方法外，同时使用了AutoCAD、SolidWorks等软件。

本次课程设计得到了廖秋慧老师和张效迅老师的关心指导。

正因为老师的悉心指导和帮助，我们才得以解决一个又一个难题，最后完成课程设计，在此谨代表小组全体同学向老师表示感谢。

由于实际经验和理论技术有限，设计的错误和不足之处在所难免，希望各位老师和同学批评指正。

一、设计任务书1.1课程设计目的本课程设计的目的是使我们在学完《塑料模具设计》课程之后，巩固和加深对塑料模有关理论的认识，提高设计计算、制图和查阅参考资料的能力。
