建筑配电与照明期末考试复习资料

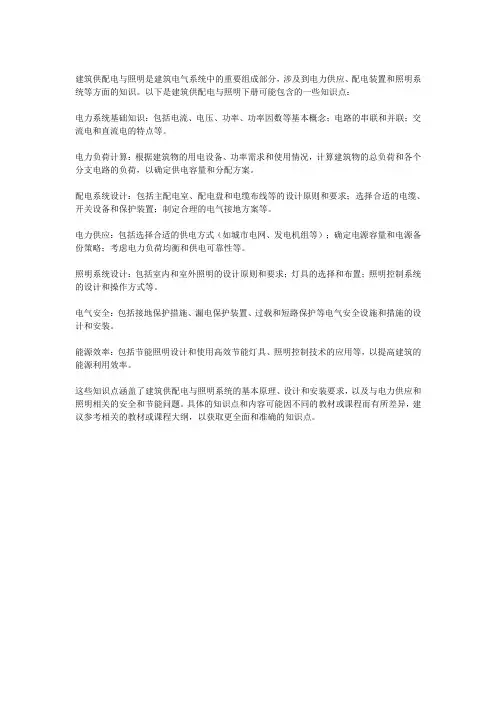

建筑供配电与照明是建筑电气系统中的重要组成部分，涉及到电力供应、配电装置和照明系统等方面的知识。

以下是建筑供配电与照明下册可能包含的一些知识点：
电力系统基础知识：包括电流、电压、功率、功率因数等基本概念；电路的串联和并联；交流电和直流电的特点等。

电力负荷计算：根据建筑物的用电设备、功率需求和使用情况，计算建筑物的总负荷和各个分支电路的负荷，以确定供电容量和分配方案。

配电系统设计：包括主配电室、配电盘和电缆布线等的设计原则和要求；选择合适的电缆、开关设备和保护装置；制定合理的电气接地方案等。

电力供应：包括选择合适的供电方式（如城市电网、发电机组等）；确定电源容量和电源备份策略；考虑电力负荷均衡和供电可靠性等。

照明系统设计：包括室内和室外照明的设计原则和要求；灯具的选择和布置；照明控制系统的设计和操作方式等。

电气安全：包括接地保护措施、漏电保护装置、过载和短路保护等电气安全设施和措施的设计和安装。

能源效率：包括节能照明设计和使用高效节能灯具、照明控制技术的应用等，以提高建筑的能源利用效率。

这些知识点涵盖了建筑供配电与照明系统的基本原理、设计和安装要求，以及与电力供应和照明相关的安全和节能问题。

具体的知识点和内容可能因不同的教材或课程而有所差异，建议参考相关的教材或课程大纲，以获取更全面和准确的知识点。

建筑电气复习第一章绪论一．电力系统的概念与组成（发电、输电、变电、配电、用电）1.由发电厂、变电站、配电站、电力网和用户组成的系统。

发电厂：将各种一次能源转化为电能，即生产电能的工厂；电力网: 输送和分配电能的渠道。

（区域电网和地方电网）；变电站：变换电压和交换电能的场所。

电能用户：电能消耗的场所。

2.建筑供配电系统及其组成由高压（10KV）及低压配电线路、变电站（包括配电站〕和用电设备组成。

3.电能从生产到供给用户使用，都要经历发电、变电、输电、配电、用电五个环节二．电力系统的额定电压额定电压指能使电气设备长期运行的最经济的电压。

1.用电设备的额定电压是指能使电气设备长期运行的最经济的电压。

电网的额定电压指传输线路的平均电压值，电网额定电压影响电网或设备安全与经济性指标。

用电设备的额定电压和电网的额定电压相等。

国家规定，用户处的电压偏移一般不得超过±5％。

2.我国电网和用电设备共将额定电压分为12 个等级，其中220V、380V和660V为低压，3KV以上为高压。

★我国常用的配电网电压等级有几种？答：我国现行配电网的电压等级可分为三种，即高压配电网（35kV、110kV），中压配电网（6kV、10kV）和低压配电网（220V、380V）。

3.发电机的额定电压：1.05倍的电网的额定电压。

发电机的额定电压比所连接线路的额定电压高5％，用于补偿电网上的电压损失。

4.变压器的额定电压：分一次绕组和二次绕组。

一次绕组的额定电压：降压变压器一次绕组的额定电压与用电设备的相同，等于电网的额定电压；升压变压器一次绕组的额定电压与发电机的额定电压相同。

二次绕组的额定电压：升、降压变压器二次绕组的额定电压一般比同级电网的额定电压高10％；当变压器二次侧输电距离较短，或变压器阻抗较小（小于7％）时，二次绕组的额定电压可只比同级电网的额定电压高5％。

一次侧额定电压：•若电力变压器的原边与发电机相连，U1N与发电机的额定电压相同•电力变压器的原边与电网相连，U1N与电网额定电压相同二次侧额定电压：•高压电网：U2N比电网额定电压高10%•低压电网：U2N比电网额定电压高5％三．建筑供配电的负荷分级及供电要求1.负荷等级：“负荷”指用电设备，“负荷大小”指用电设备功率大小；共分三级一级负荷：两个电源供电；对于特备重要的，还需增设应急电源；不共用供电回路。

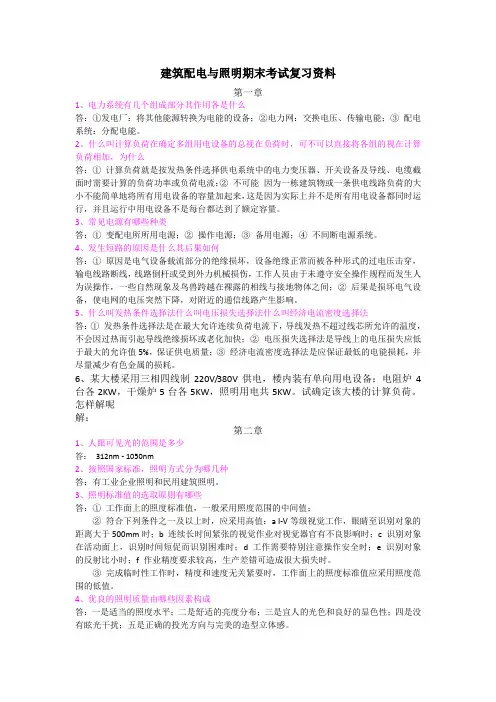

建筑配电与照明期末考试复习资料第一章1、电力系统有几个组成部分其作用各是什么答：①发电厂：将其他能源转换为电能的设备；②电力网：交换电压、传输电能；③配电系统：分配电能。

2、什么叫计算负荷在确定多组用电设备的总视在负荷时，可不可以直接将各组的视在计算负荷相加，为什么答：①计算负荷就是按发热条件选择供电系统中的电力变压器、开关设备及导线、电缆截面时需要计算的负荷功率或负荷电流；②不可能因为一栋建筑物或一条供电线路负荷的大小不能简单地将所有用电设备的容量加起来，这是因为实际上并不是所有用电设备都同时运行，并且运行中用电设备不是每台都达到了额定容量。

3、常见电源有哪些种类答：①变配电所所用电源；②操作电源；③备用电源；④不间断电源系统。

4、发生短路的原因是什么其后果如何答：①原因是电气设备载流部分的绝缘损坏，设备绝缘正常而被各种形式的过电压击穿，输电线路断线，线路倒杆或受到外力机械损伤，工作人员由于未遵守安全操作规程而发生人为误操作，一些自然现象及鸟兽跨越在裸露的相线与接地物体之间；②后果是损坏电气设备，使电网的电压突然下降，对附近的通信线路产生影响。

5、什么叫发热条件选择法什么叫电压损失选择法什么叫经济电流密度选择法答：①发热条件选择法是在最大允许连续负荷电流下，导线发热不超过线芯所允许的温度，不会因过热而引起导线绝缘损坏或老化加快；②电压损失选择法是导线上的电压损失应低于最大的允许值5%，保证供电质量；③经济电流密度选择法是应保证最低的电能损耗，并尽量减少有色金属的损耗。

6、某大楼采用三相四线制220V/380V供电，楼内装有单向用电设备：电阻炉4台各2KW，干燥炉5台各5KW，照明用电共5KW。

试确定该大楼的计算负荷。

怎样解呢解：第二章1、人眼可见光的范围是多少答：312nm - 1050nm2、按照国家标准，照明方式分为哪几种答：有工业企业照明和民用建筑照明。

3、照明标准值的选取原则有哪些答：①工作面上的照度标准值，一般采用照度范围的中间值；②符合下列条件之一及以上时，应采用高值：a I-V等级视觉工作，眼睛至识别对象的距离大于500mm时；b 连续长时间紧张的视觉作业对视觉器官有不良影响时；c 识别对象在活动面上，识别时间短促而识别困难时；d 工作需要特别注意操作安全时；e 识别对象的反射比小时；f 作业精度要求较高，生产差错可造成很大损失时。

建筑供配电与照明下册知识点建筑供配电与照明是建筑设计中重要的一部分，涉及电力系统的规划、电气设备的选择、线路的布置以及照明设计等方面。

下面是一些与建筑供配电与照明相关的知识点的参考内容：1. 电力系统规划：- 建筑供电系统的总体规划，包括用电负荷、变电站容量和位置的确定；- 配电网络的规划，包括中压配电、低压配电和终端用户的线路布置；- 对安全、可靠性和经济性等因素的综合考虑，确定供电系统的结构。

2. 用电负荷计算：- 计算建筑物的用电负荷，包括建筑物的照明、空调、电梯、电炉等设备的用电需求；- 根据用电负荷计算结果，确定用电设备的容量和数量。

3. 电气设备的选择：- 根据用电负荷计算结果，选取合适的变压器、开关设备、配电柜和电缆等电气设备；- 根据建筑物的用途和电气设备的特点，选择适合的变压器类型、断路器类型等。

4. 电气线路布置：- 确定各个电气设备之间的线路布置，包括线缆的敷设、线路的绕线和分支箱的设置等；- 要考虑线路的短路容量、电压损耗和功率因数等因素。

5. 电力系统保护：- 设计电力系统的保护装置，包括过载保护、短路保护和接地装置的选择和设置；- 根据建筑物的用途和安全要求，确定合适的保护装置类型。

6. 照明设计：- 根据建筑物的用途和功能区域，确定照明设计的需求；- 根据照明设计的需求，选取合适的照明设备，包括灯具类型、光源类型、照明控制系统等；- 根据建筑物的形状和空间布局，设计合理的照明布置，以提供充足、均匀的照明效果。

7. 能耗管理：- 优化建筑物的能源利用，减少能源的消耗；- 通过采用高效的照明设备和控制系统，以及使用可再生能源等方式，降低能耗；- 设计智能化的能源管理系统，实现能耗的实时监控和调节。

8. 安全管理：- 遵守相关的建筑电气安全规范和标准，保障供配电系统和照明设备的安全运行；- 设计合适的漏电保护、接地保护和过载保护系统，确保电气设备和用户的安全。

以上是建筑供配电与照明的相关知识点的参考内容。

长沙职业技术学院二○一五年上学期建筑1301-1306班期末考试《建筑供配电与照明》试题(A 卷)题号 一二三四五总分评卷人复查人一、填空题:( 1分/空，共20分)1．国家新标准规定施工安全电压（ ）V ，绝对安全电压（ ）V 。

2. 现场临时施工用电，所有的电箱严格（ ）、( ）的原则配置。

分级分段保护功能，一般时按首级漏电保护器的定额漏电动作电流部小于二级漏电保护器的额定电流，选用的漏电保护器的额定漏电动作电流应部小于电器线路和设备正常泄漏电流量最大值的（ ）倍。

3．在施工过程中，为确保人生安全，选择漏电保护开关额定漏电动作时间（ ）的漏电开关。

4．施工用电管理，必须由取得（ ）的电工担任，必须严格按操作规程施工，无特殊原因及保护措施，不准（ ）工作，正确使用个人（ ）装备；不得违章作业；5．移动电箱的距离不应大于（ ）M ，做到一机一闸一保护。

6．灯头线截面不应小于：铜线（ ）mm2；铝线（ ）mm2。

7．灯架、灯具、金具的规格、型号、质量必须符合设计要求。

导线连接必须（ ）。

8．灯具检验方法：灯位应（ ）、固定牢靠，杆上路灯的引线应拉紧。

灯具清洁，成排安装排列（ ）。

9．灯具基础测位应按设计坐标及标高测定坑位及坑深，钉好（ ），撒好灰线。

10．电动机的可接近裸露导体外壳必须( )。

11．消防自动报警系统应( )布线，布线管道应用( ) 。

12．大型花灯的固定及悬吊装置，应按灯具重量的( )倍做过载试验。

二、 选择题：（2分/题，共30分）1、电气穿管在设计时，一般都用下列符号表示，请按下列顺序对应填写：焊管 塑料管 桥架 金属软管（ ）A: SC 、PVC 、CT 、CP B: CP 、PVC 、CT 、SC C: SC 、PVC 、CP 、CT D: CT 、SC 、PVC 、CP2、电路敷设方式用字母符号表示，DB WC WE TC 下列正确的排序是：（ ） A:暗埋在墙内、直埋、电缆沟、沿墙明设 B:直埋、暗埋在墙内、沿墙明设、电缆沟、C: 沿墙明设、直埋、暗埋在墙内、电缆沟 D: 电缆沟、暗埋在墙内、直埋、沿墙明设3、二类等级设计防雷，接地电阻不大于（ ）Ω。

建筑电气复习资料建筑电气复习资料建筑电气工程是建筑领域中不可或缺的一部分，它涉及到电力供应、照明、通信、安防等方面。

为了更好地掌握建筑电气知识，我们需要有一些复习资料来帮助我们系统地学习和理解这一领域的知识。

一、电气基础知识在学习建筑电气之前，我们首先需要掌握一些电气基础知识。

这包括电流、电压、电阻、电功率等基本概念。

此外，还需要了解欧姆定律、基尔霍夫定律等电路分析的基本原理。

通过掌握这些基础知识，我们可以更好地理解建筑电气系统的运行原理。

二、建筑电气系统建筑电气系统由电源系统、配电系统、照明系统、通信系统和安防系统等组成。

在复习资料中，我们需要了解每个系统的设计原则、组成部分和工作原理。

例如，电源系统负责为建筑提供稳定的电力供应，我们需要了解不同类型的电源系统以及其在建筑中的应用。

配电系统负责将电力分配到不同的用电设备，我们需要了解不同类型的配电系统以及其设计和运行要求。

照明系统负责提供建筑内的照明，我们需要了解不同类型的照明设备和照明设计原则。

通信系统和安防系统也是建筑电气系统中重要的组成部分，我们需要了解其设计和运行要求，以及与其他系统的协调工作。

三、电气设备和材料建筑电气系统中使用了各种电气设备和材料，如开关、插座、电缆、电线等。

在复习资料中，我们需要了解不同类型的电气设备和材料的特点、选型原则和安装要求。

例如，开关和插座的选型需要考虑其额定电流、额定电压和使用环境等因素。

电缆和电线的选型需要考虑其导电能力、绝缘性能和耐火性能等因素。

通过了解电气设备和材料的特点和要求，我们可以更好地进行电气系统的设计和安装。

四、电气安全在建筑电气系统的设计和使用过程中，电气安全是至关重要的。

复习资料中应包含与电气安全相关的知识，如接地保护、漏电保护、过载保护等。

我们需要了解不同类型的安全保护装置的原理和使用方法，以及在建筑电气系统中的应用。

此外，还需要了解电气事故的原因和预防措施，以保障建筑电气系统的安全运行。

建筑供配电与照明复习题一、填空题1、配电保护接地的形式可分为TN，TT，IT系统。

2、保护线（PE线）的功能是为保障人身安全，防止触电事故发生的接地线3、我国常用的电力变压器有Yyn0联结组和Yyn11联结组。

4、常见的电流互感器结线方案有一相式接线，两相V形接线，两相电流差接线，星形链接。

5、电弧是一种具有高温和强光的电游离现象。

6、常用的短路电流计算方法有欧姆法和标幺值法。

7、企业的高压配电线路有高压放射式，高压树干式和高压环形接线等基本结线方式。

8、绝缘导线的敷设方式分明敷和暗敷两种。

9、年平均雷暴日数不超过15天的地区，叫做少雷区。

10、用熔断器保护照明线路时，熔断器应安装在相线上面，在PE线和PEN 线上不能安装熔断器。

用低压断路保护照明线路时，其过电流脱扣器应安装在主电路上。

11．低压断路器按结构形式分万能式和装置式断路器两大类。

12．母线、电缆和绝缘导线的热稳定性校验通常采用最小热稳定短路情况来进行校验。

13．《供配电系统设计规范》规定：“供电系统应简单可靠同一电压供电系统的配电级数不宜多于两级。

”14．变压器的功率损耗包括铁损耗和铜损耗两部分。

15．目前常用的避雷器有阀式和氧化锌避雷器等。

16、对继电保护装置的要求是选择性速动性灵敏性及可靠性16．17、工厂供电的基本要求是安全，可靠，优质，经济。

18、一级负荷中特别重要的负荷，除由两个独立电源供电外，尚应增设备用电源，并严禁其他负荷接入。

19、电能质量的基本指标是额定电压和额定频率，我国采用的工业频率是50HZ。

20、各种高低压开关属开关类电气设备。

21、由于绝缘损坏、误操作及误接、飞禽跨接裸导体，电力系统出现短路故障。

6、防雷装置所有接闪器都必须经过引下线与接地装置相联。

22、继电保护装置的基本要求是：选择性、速动性、可靠性、灵敏性。

23、短路电流的计算方法有标幺值法、欧姆法。

24、电力系统容量超过用户供电系统容量的50倍时，可将电力系统视为无限大容量系统。

建筑供配电与照明练习题1．通常电压在（）以下的称为低压，（）的称为中压，高于（）低于（）的称为高压。

7．对居住小区变电所，一般采用（）变压器，如采用（）压器，单台容量不宜超过800 kVA。

9．继电保护的操作电源有（操作电源和（）大类。

11．瓦斯保护又称（），是反映变压器（）（）最有效、最灵敏的保护装置1、在安装和使用电流互感器时一定要注意其端子极性，一次绕组端子标 P1 P2 ，二次绕组端子标 S1 S2 ，其中 P1 与S1 , P2与S2分别为对应的同名端2、根据设计经验，在选择导线和电缆截面时，一般10 kV及以下的高压线路和低压动力线路优先按发热条件选择；低压照明线路优先按电压损耗进行选择；35 kV及以上的高压线路及35 kV以下长距离大电流线路，可先按经济密度选择。

3、全年中负荷最大工作班内消耗电能最大的半小时的平均功率，称为半小时最大负荷p30 ，通常把它称为计算负荷4、在电力系统中，发生单相短路的可能性最大，发生三相短路的可能性最小，但是通常三相短路电流最大，造成的危害也最严重5、根据用户的重要程度及对供电可靠性的要求，可将电力负荷分为三级6.变压器按绕组绝缘和冷却方式分，有油浸式、树脂绝缘干式和充气式(SF6 )等变压器。

7. 对电气主接线设计的基本原则为可靠性、灵活性、经济性继电保护的基本要求是选择性、快速性、灵敏性、可靠性。

2、工厂常用的用电设备按工作制可分为三类：长期连续工作制设备、短时工作制设备、反复短时工作制设备。

3、7．对居住小区变电所，一般采用干式变压器，如采用油浸式变压器，单台容量不宜超过800 kV A。

5.根据设计经验，在选择导线和电缆截面时，一般10 kV及以下的高压线路和低压动力线路优先按发热条件选择；低压照明线路优先按电压损耗进行选择；35 kV及以上的高压线路及35 kV以下长距离大电流线路，可先按经济密度选择。

6、通常电压在 1000v 以下的称为低压， 6—10kv 的称为中压，高于 10kv 低于 330kv 的称为高压。

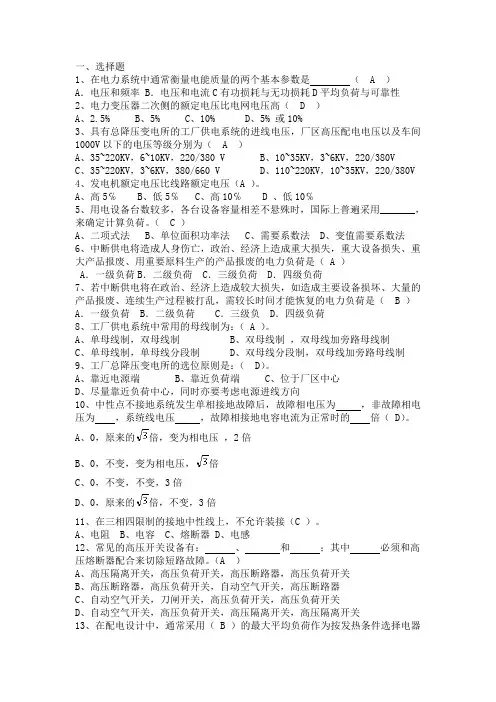

一、选择题1、在电力系统中通常衡量电能质量的两个基本参数是（ A ）A．电压和频率 B．电压和电流C有功损耗与无功损耗D平均负荷与可靠性2、电力变压器二次侧的额定电压比电网电压高（ D ）A、2.5%B、5%C、10%D、5% 或10%3、具有总降压变电所的工厂供电系统的进线电压，厂区高压配电电压以及车间1000V以下的电压等级分别为（ A ）A、35~220KV，6~10KV，220/380 VB、10~35KV，3~6KV，220/380VC、35~220KV，3~6KV，380/660 VD、110~220KV，10~35KV，220/380V4、发电机额定电压比线路额定电压（A ）。

A、高5℅B、低5℅C、高10℅ D 、低10℅5、用电设备台数较多，各台设备容量相差不悬殊时，国际上普遍采用_______，来确定计算负荷。

（ C ）A、二项式法B、单位面积功率法C、需要系数法D、变值需要系数法6、中断供电将造成人身伤亡，政治、经济上造成重大损失，重大设备损失、重大产品报废、用重要原料生产的产品报废的电力负荷是（ A ）A．一级负荷B．二级负荷 C．三级负荷D．四级负荷7、若中断供电将在政治、经济上造成较大损失，如造成主要设备损坏、大量的产品报废、连续生产过程被打乱，需较长时间才能恢复的电力负荷是（ B ）A．一级负荷 B．二级负荷 C．三级负 D．四级负荷8、工厂供电系统中常用的母线制为：（ A ）。

A、单母线制，双母线制B、双母线制，双母线加旁路母线制C、单母线制，单母线分段制D、双母线分段制，双母线加旁路母线制9、工厂总降压变电所的选位原则是：（ D）。

A、靠近电源端B、靠近负荷端C、位于厂区中心D、尽量靠近负荷中心，同时亦要考虑电源进线方向10、中性点不接地系统发生单相接地故障后，故障相电压为，非故障相电压为，系统线电压，故障相接地电容电流为正常时的倍（ D）。

A、0，原来的倍，变为相电压，2倍B、0，不变，变为相电压，倍C、0，不变，不变，3倍D、0，原来的倍，不变，3倍11、在三相四限制的接地中性线上，不允许装接（C ）。

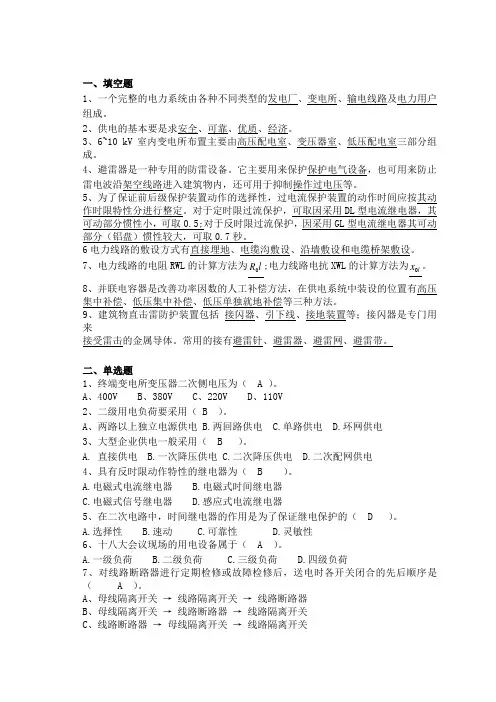

一、填空题1、一个完整的电力系统由各种不同类型的发电厂、变电所、输电线路及电力用户组成。

2、供电的基本要是求安全、可靠、优质、经济。

3、6~10 kV室内变电所布置主要由高压配电室、变压器室、低压配电室三部分组成。

4、避雷器是一种专用的防雷设备。

它主要用来保护保护电气设备，也可用来防止雷电波沿架空线路进入建筑物内，还可用于抑制操作过电压等。

5、为了保证前后级保护装置动作的选择性，过电流保护装置的动作时间应按其动作时限特性分进行整定。

对于定时限过流保护，可取因采用DL型电流继电器，其可动部分惯性小，可取0.5;对于反时限过流保护，因采用GL型电流继电器其可动部分（铝盘）惯性较大，可取0.7秒。

6电力线路的敷设方式有直接埋地、电缆沟敷设、沿墙敷设和电缆桥架敷设。

7、电力线路的电阻RWL的计算方法为lR0;电力线路电抗XWL的计算方法为lx。

8、并联电容器是改善功率因数的人工补偿方法，在供电系统中装设的位置有高压集中补偿、低压集中补偿、低压单独就地补偿等三种方法。

9、建筑物直击雷防护装置包括接闪器、引下线、接地装置等；接闪器是专门用来接受雷击的金属导体。

常用的接有避雷针、避雷器、避雷网、避雷带。

二、单选题1、终端变电所变压器二次侧电压为（ A ）。

A、400VB、380VC、220VD、110V2、二级用电负荷要采用（ B ）。

A、两路以上独立电源供电 B.两回路供电 C.单路供电 D.环网供电3、大型企业供电一般采用（ B ）。

A.直接供电B.一次降压供电C.二次降压供电D.二次配网供电4、具有反时限动作特性的继电器为（ B ）。

A.电磁式电流继电器B.电磁式时间继电器C.电磁式信号继电器D.感应式电流继电器5、在二次电路中，时间继电器的作用是为了保证继电保护的（ D ）。

A.选择性B.速动C.可靠性D.灵敏性6、十八大会议现场的用电设备属于（ A ）。

A.一级负荷B.二级负荷C.三级负荷D.四级负荷7、对线路断路器进行定期检修或故障检修后，送电时各开关闭合的先后顺序是（ A ）。

2022学年第二学期期末考试《建筑供配电与照明》期末复习题一、单选题（共20题，40分）1、高压断路器的主要功能是( )。

（2.0）A、通断正常负荷电流,不能通断短路电流。

B、通断正常负荷电流,便于维护调试C、通断正常负荷电流,便于安装检修。

D、通断正常负荷电流,切除短路故障。

正确答案： D解析：2、在校验电器和导体的动稳定度时,一般应采用三相短路的( )。

（2.0）A、稳定电流B、冲击电流C、非周期分量电流D、短路电路正确答案： B解析：3、三相短路电流在什么条件下，？（）（2.0）A、远端短路系统供电B、近端短路系统供电C、无限大容量系统供电D、非无限大容量系统供电正确答案： C解析：4、如果中断供电将在政治、经济上造成较大损失的称为( ) 。

（2.0）A、一级负荷B、二级负荷C、三级负荷D、保安负荷正确答案： A解析：5、电压为35千伏及以下的户内配电装置多采用( )截面的母线。

（2.0）A、矩形B、圆形C、环形D、以上均正确正确答案： A解析：6、没有灭弧装置的设备是( )。

（2.0）A、高压隔离开关B、高压负荷开关C、高压断路开关D、以上均不正确正确答案： A解析：7、在高压电路中,担负切断短路电流任务的是:( )。

（2.0）A、隔离开关B、负荷开关C、断路器D、高压熔断器正确答案： D解析：8、用来防止电气设备遭受感应雷过电压的装置是 ( )。

（2.0）A、避雷针B、避雷线C、避雷器D、以上答案均正确正确答案： C解析：9、起重机械在计算额定容量时暂载率应换算到( )%。

（2.0）A、 15B、 25C、 35D、以上均不正确正确答案： B解析：10、电气装置作等电位联结的作用在于降低( ),以保障人身安全。

（2.0）A、降低接触电压B、降低短路电压C、降低触电电压D、降低跨步电压正确答案： A解析：11、一般三相负荷基本平衡的低压线路中的中性线截面不少于相线的( )。

（2.0）A、 100%B、 50%C、 75%D、 25%正确答案： B解析：12、变压器油的作用( )。

建筑照明期末考试试题# 建筑照明期末考试试题## 一、选择题（每题2分，共20分）1. 建筑照明设计中，以下哪个因素不是决定照明效果的关键因素？A. 光源的色温B. 灯具的光效C. 灯具的安装位置D. 灯具的功率2. 在室内照明设计中，以下哪个参数不是用来衡量照明质量的？A. 照度B. 色温C. 显色性D. 功率因数3. 以下哪种类型的光源不属于节能光源？A. LED灯B. 荧光灯C. 卤钨灯D. 氙气灯4. 建筑照明设计中，对于阅读区域，推荐使用的照度标准是多少？A. 100-200lxB. 300-500lxC. 500-750lxD. 1000lx以上5. 以下哪种照明方式属于局部照明？A. 泛光照明B. 间接照明C. 聚光照明D. 均匀照明## 二、简答题（每题10分，共30分）1. 简述建筑照明设计中，如何实现节能与照明效果的平衡？2. 解释什么是“光污染”，并列举建筑照明中可能产生光污染的几种情况。

3. 阐述在设计室外照明时，需要考虑哪些环境因素？## 三、计算题（每题15分，共30分）1. 假设一个会议室需要达到300lx的照度，已知使用的LED灯具的光效为100lm/W，灯具的安装高度为3米。

如果使用功率为10W的灯具，请计算需要多少盏灯具才能满足照度要求。

2. 给定一个房间的尺寸为8米×6米×3米，若要在房间的中心点达到500lx的照度，已知使用的灯具的光束角为120°，光效为80lm/W，功率为20W，灯具的安装高度为2.5米。

请计算需要多少盏灯具，并确定灯具的布局。

## 四、论述题（20分）结合实际案例，论述在历史建筑照明设计中，如何平衡保护历史风貌与现代照明技术的应用。

请注意：本试题仅供参考，具体考试内容和形式以实际考试为准。

建筑供配电与照明期末复习题
建筑供配电与照明是建筑电气工程的重要内容之一，下面
是一些可能出现在期末复习题中的题目及其详细解答：
1. 什么是建筑供配电系统？它有哪些主要组成部分？
答：建筑供配电系统是指为建筑物提供电能的系统，主要
包括电源系统、配电系统和终端用电设备。

电源系统包括
电源接入点、变压器和发电机等；配电系统包括高压配电
和低压配电系统；终端用电设备包括照明设备、插座、电
动机等。

2. 请列举一些常见的照明设备类型。

答：常见的照明设备类型包括白炽灯、荧光灯、LED灯等。

3. 什么是照明设计的光束角度？它对照明效果有什么影响？
答：照明设计的光束角度是指灯具发出的光线的散射范围。

光束角度的大小会影响照明的覆盖范围和亮度分布，较小
的光束角度可以提供更集中的照明效果，而较大的光束角
度可以提供更广泛的照明范围。

4. 什么是建筑物的配电箱？它有什么作用？
答：建筑物的配电箱是用于集中供电和分配电能的设备，
它通常包括进线开关、断路器、熔断器等。

配电箱的作用
是将电源接入建筑物，然后通过分支电路将电能分配给各
个用电设备，同时还可以提供过载保护和短路保护等功能。

5. 请解释什么是三相电系统？它与单相电系统有什么区别？
答：三相电系统是指电力系统中的电压和电流都是由三个
相位组成的系统。

三相电系统相较于单相电系统具有更高
的功率因数和更小的线路损耗，可以提供更稳定和高效的
电力供应。

以上是建筑供配电与照明的一些常见复习题及其详细解答，希望对你的复习有所帮助。

电压调整的措施选择合适的线缆截面，以减小电压损失；采用无功功率补偿装置，提高功率因数，减小电压损失；改变系统运行方式，如并联运行；若轻载，可切除一台变压器等调整变压器一次接线，来调电压电压波动抑制措施对冲击性负荷用专用的变压器、专线供电；增大供电系统容量，减少系统阻 抗，减少负载对电压的影响；加静止型的无功补偿装置能减小无功冲击。

电网谐波的抑制⏹ 变压器采用Yd ，Dy 联接，可消除3次及3的倍数次波 ⏹ 增加整流器相数，使整流波形脉波数越多，谐波量减少。

⏹ 装分流滤波器，吸收高次谐波。

三相不平衡及其改善单相设备尽量均衡分配，各相负荷差不超过15%使不平衡负荷分散连接加可调的平衡化设备（一）求计算负荷,也称需用负荷1.作为按发热条件选择供配电系统各级电压供电网络变压器容量、导体和电气设备的依据。

2. 用来计算电压损失和功率损耗。

3.在工程上为方便计算，亦可作为能量消耗量及无功功率补偿的计算依据。

（二）求尖峰电流: 尖峰电流是持续1～2s 的短时最大负荷电流。

计算电压波动、选择熔断器等保护元件。

（三）求平均负荷计算供配电系统中电能需要量，电能损耗和选择无功补偿装置等。

暂载率(负荷持续率)年最大负荷利用小时数 :一个假想时间，反映用户以年最大负荷Pm 持续运行 Tm h 所消耗的能量恰好等于全年实际消耗的能量单位指标法的计算公式如下: Sc ＝ A· K ／1000 (kva)单相负荷应均衡的分配到三相上。

当单相负荷的总容量小于计算范围内负荷的总容量的15％时，全部按三相对称负荷计算；如单相用电设备不对称容量大于三相用电设备总容量的15％时，则设备容量应按三倍最大相负荷计算。

在负荷计算中，变压器的有功损耗和无功损耗可按下式近似计算：提高功率因数意义 ⏹ 可减小功率损耗 ⏹ 可减小电压损耗⏹ 可提高电力系统的供电能力 ⏹降低成本`无功补偿的方式?中性点运行方式： 1.小电流接地电源中性点不接地电源中性点经消弧圈接地2.大电流接地电源中性点直接接地我国6~35kV 中压采用⏹ 10kV 单相接地电流应小于30A⏹ 35kV 单相接地电流应小于10A 用电感电流补偿电容电流，可减少接地电流 例题：3.42 3.50已知：T1:容量31.5MV A/10.5/121kV u%=10.5； T2:容量15MV A/110/6.6kV u%=10.5；L1: L=80km,x=0.4 ；L2: L=2.5km,x=0.08,r=0.09 ；K:x%=5 I=300A U=6kV解：1.选基准 SB100MV A, UB1=10.5kV , UB2=115kV , UB3=6.3kV求IB3=100/(1.73*6.3)=9.16kA三相最大运行方式短路电流用于短路效应校验和开断能力。

建筑供配电与照明复习资料一.综合题1、大型、中小型企业的电源进线电压一般为（大型：35一-llOkv 中小型：6——lOkv）2、企业对供电的基本要求是（安全、可靠.优质.经济）3、电力系统的组成及其含义（组成：发电厂、电力网、电力用户含义：由不同电压等级的电力线路将发电厂、变电所和用户连接起来的实现发电、输电、变电.用电、配电功能的整体。

）4、国家关于新建工业企业用户的功率因数标准均规定按（）设计。

5、衡量电能质量的基本参数是：（频率和电压）。

6、电力系统中各级电压的（电力线路及其联系的变电所）称为电力网。

7、国际照明委员会的英文缩写是：（CIE）o8、荧光灯的显色指数范围是：（70—80）。

9、工厂髙、低压配电电压一般选择（高压：lOkv以上低压：380v）10、过渡过程一般持续时间为：（3-4）时间常数。

11、与负荷曲线和负荷计算有关的物理量（年最大负荷、年最大负荷利用时间.平均负荷、负荷系数）12、变压器内的油的作用是：（绝缘和冷却13、LED是指：（发光二极管）。

14、低压钠灯发出的光是：（单色黄光）。

15、在TN系统中的三种具体接线方式是：（TN-S. TN-C. TN-C-S）。

16、本课程中高压的标准是：（lkv）o17、用电设备按工作制可分为：（连续工作制、短时工作制、断续周期工作制）。

18、按通过人体的电流对人体的影响，对电流大致分为：（感觉电流、摆脱电流、致命电流）。

19、电力系统中性点运行方式有：（中性点不接地.中性点经消弧线圈接地、中性点直接接地）。

20、照明方式有：（一般照明.分区一般照明、局部照明.混合照明）。

21、光的基本物理量有：（辐射通量、光通量、发光强度、照度）。

22、采取防雷措施时，只有在（66kv）以上的线路中才全线架设避雷线，否则造价太髙。

23、荧光髙压汞灯再起动时间长，需要：（5-10）min024、避雷针实质是：（引雷针，他把雷电流引入地下，从而保护了线路.设备及建筑物）。

建筑供配电与照明复习题一、填空题1.配电保护接地的形式可分为TN 、TT 、IT 系统。

2.我国常用的电力变压器有Yyno 联结组和Yyn11 联结组。

3. 企业的高压配电线路有高压放射式、高压树干式和高压环形接线等基本结线方式。

4.年平均雷暴日数不超过15天的地区，叫做少雷区。

5. 《供配电系统设计规范》规定：“供电系统应简单可靠同一电压供电系统的配电级数不宜多于两级。

”6. 工厂供电的基本要求是安全，可靠、优质、经济。

7. 电能质量的基本指标是额定电压和额定频率，我国采用的工业频率 50 是HZ。

8. 由于电力设备绝缘损坏、自然原因、人为事故误操作，电力系统会出现短路故障。

9. 短路电流的计算方法有标幺值法、欧姆法。

10. 表示工厂变配电所的电能输送和分配路线的电路图，称为主接线图或主电路图。

表示用来控制、指示、测量和保护11. 防雷装置所有接闪器都必须经过引下线与接地装置相联。

12. 继电保护装置的基本要求是：选择性、速动性、可靠性、灵敏性。

13. 保护线（PE线）的功能是为保障人身安全，防止触电事故发生的接地线.14. 常见的电流互感器结线方案有一相式接线、两相V形接线（两相不完全星形接线）、两相电流差接线、星形联结。

16.用熔断器保护照明线路时，熔断器应安装在相线上面，在PE线和PEN线上不能安装熔断器。

用低压断路保护照明线路时，其过电流脱扣器应安装在主电路上。

17. 母线、电缆和绝缘导线的热稳定性校验通常采用最小热稳定短路情况来进行校验。

18. 变压器的功率损耗包括铁损耗和铜损耗两部分。

19. 一级负荷中特别重要的负荷，除由两个独立电源供电外，尚应增设备用电源，并严禁其他负荷接入。

20. 各种高低压开关属开关类电气设备。

23.电弧是一种具有强光和高温的电游离现象。

25.我国常用的电力变压器有串联联结组和并联联结组。

26. 绝缘导线的敷设方式分明敷和暗敷两种。

27. 低压断路器按结构形式分装置式和万能式断路器两大类。
