、建筑供电系统图表示整个工程供配电系统的各级组成和连接.、配电箱线路上标注回路的编号及导线的型号、规格、根数、敷设部位敷设方式等，照明配电系统图是配电装置加工订货的依据.、阅读建筑电气工程图的一般程序 1 看标题栏及图纸目录，2）看设计说明，3）看系统图/看平面布置图，5）看安装接线图，6）看设备材料表、电气照明施工图读图要点1）照明系统图部分2）照明平面图部分、开关标注为m3-(DZ20Y-200)-200/200则表示设备编号为m3，开关的型号为DZ20Y-200，额定电流为200A的低压空气断路器，、表示设备编号为m3，开关型号为DZ20Y-200，额定电流为200A的低压空气断路器，断路器的整定电流值为200A，引入导线为塑料绝缘铜线，三根50mm2，用悬式绝缘端子沿屋架敷设。

、照明工程设计包括照明光照设计和照明电气设计两大部分。

其中光照设计的主要任务是选择照明方式和照度计算、/在TN系统中的三种具体接线方式是TN-C 、TN-S、TN-C-S、按照我国供电部门的规定，高压供电的用户必须保证功率因数在以上，低压供电的用户必须在按照低压供电的用户必须在以上。

、互感器的工作原理与变压器相同，一般电流互感器二次侧的额定电流为5A，电压互感器二次侧的额定电压为100V。

、下列用电负荷不属于二级负荷的（ B ）A、省级会议室用电B、一级旅馆餐厅C、一级旅馆一般客房照明D、高层宿舍客梯、选择低压类开关时，不需要考虑的因素是（A）A.功率B.电压C.极数D.电流. 下列选项中，关于熔断器，错误的是（B ）A.结构简单，体积小B.熔断电流值小C．动作可靠 D.熔断电流与熔断时间分散性大、一般设备的绝缘电阻值不得小于（A）（ A ）A.0.5MΩB.1MΩC.2MΩD.5MΩ5、电气施工图组成与识图注意事项中尤其重要的一点是（C ）A．熟悉建筑概况B．仔细阅读施工说明、图纸目录、标题栏、图列C．注意相互对照D．仔细记录技术交流以及在组织施工时不同工种的相互配合、熔断器的运行和维护时，以下更换熔体注意的事项中不正确的是（B）Ａ.安装熔体必须保证接触良好，并经常检查Ｂ.更换熔体不一定要与原来的熔体规格相同；需将熔体管整体更换时，应用相同规格熔管备件Ｃ.熔体安装时，应注意不能使熔体受损伤，表面氧化的应更换。

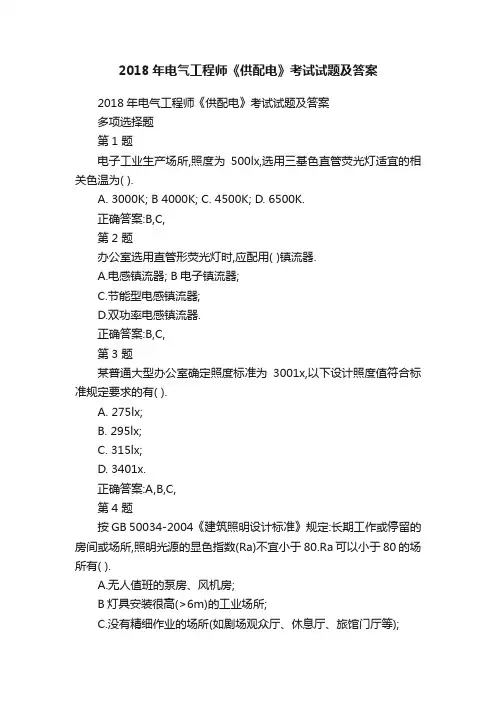

2018年电气工程师《供配电》考试试题及答案2018年电气工程师《供配电》考试试题及答案多项选择题第1 题电子工业生产场所,照度为500lx,选用三基色直管荧光灯适宜的相关色温为( ).A. 3000K; B 4000K; C. 4500K; D. 6500K.正确答案:B,C,第2 题办公室选用直管形荧光灯时,应配用( )镇流器.A.电感镇流器; B电子镇流器;C.节能型电感镇流器;D.双功率电感镇流器.正确答案:B,C,第3 题某普通大型办公室确定照度标准为3001x,以下设计照度值符合标准规定要求的有( ).A. 275lx;B. 295lx;C. 315lx;D. 3401x.正确答案:A,B,C,第4 题按GB 50034-2004《建筑照明设计标准》规定:长期工作或停留的房间或场所,照明光源的显色指数(Ra)不宜小于80.Ra可以小于80的场所有( ).A.无人值班的泵房、风机房;B灯具安装很高(>6m)的工业场所;C.没有精细作业的场所(如剧场观众厅、休息厅、旅馆门厅等);D.工业生产大件仓库(如大件成品库、钢材库等). 正确答案:A,B,D,第5 题优良的建筑内照明质量应包含的要素有( ).A.适当的照度水平,舒适的亮度分布;B.良好的显色性和宜人的光色;C.眩光干扰小;D.装饰性优良、美观的灯饰.正确答案:A,B,C,第6 题从宏观上确定照度水平,应考虑的主要因素有( ).a.视觉工效,即人们进行工作、生产的效能;b.视觉满意程度;C.国家的经济水平;D.能源供应状态.正确答案:A,B,C,D,第7 题工业生产场所的照度水平,主要根据( )等条件确定.A.所观察的细节或目标的尺寸;B.观察的目标和所在背景的亮度对比;C.观察者(或操作者)离目标的距离;D.观察者(或操作者)体力疲劳程度. 正确答案:A,B,C, 第8 题计箅照度时使用的室形指数(RI),由( )等因素决定.A.灯具离工作面高度;B.房间的长度和宽度;C.房间顶棚、墙面的反射比;D.房间内灯具布置的距离.正确答案:A,B,第9 题为了照明节能,设计中降低房间照明功率密度值(LPD)的主要措施有( ).A.选用高效光源;B.选用高效镇流器;C.选用高效灯具;D.每个照明开关所控光源数不宜太多.正确答案:A,B,C,第10 题统一眩光值(UGR)的应用条件是( ).a.室内和室外场所;B.任何大小、任何形状的室内房间;C.使用同一类型且为双对称配光的灯具的房间;D.均匀等距离布灯的房间.正确答案:C,D,第11 题某新建的机械装配间,标准规定维持平均照度值为5001x,维护系数值为0.7,按GB 50034-2004《建筑照明设计标准》进行合理设计,按设计进行施工安装后,测得的初始平均照度值为(),符合标准要求.A. 600lx;B. 6701x; C 740lx; D. 800lx.正确答案:B,C,照明节能应遵循的原则是().A.根椐视觉工作需要,合理决定照度值;B.考虑显色性基础上采用高效光源;C.釆用高效灯具和镇流器等附件;D.设计分组开、关灯的控制方式.正确答案:A,B,C,D,第13 题高度为10m的工业厂房,显色指数(Rа)要求大于60,可选择的光源有( ).A.金属卤化物灯;B自镇流高压汞灯;C.高压钠灯; D.无极荧光灯.正确答案:A,D,第14 题疏散通道上的疏散照明合理选用的光源有( ).A.直管荧光灯;B.小功率佥属卤化物灯;C.单端荧光灯;D.白炽灯.正确答案:A,C,第15 题在振动、摆动较大的场所使用的灯具应采取的措施有( ).A.防振措施;B.防脱落措施;C.外壳接PE线;D.使用加强絶缘的灯具.正确答案:A,B,按GB 50034-2004《建筑照明设计标准》规定的照度标准值,符合以下条件( )之一者,可以提髙一级照度.A.精细作业,人眼至识别对象距离大于0.5m时;B.识别对象在运动中,要求识别速度快捷者;C.识别对象亮度对比较大者;D.建筑等级和功能要求高者.正确答案:A,B,D,第17 题博物馆陈列室陈列对光敏感的展品,采取防紫外线照射的措施有( ).A.选用无紫光源; B选用隔紫灯具;C.限制陈列室及展品照度;D.控制开灯时间.正确答案:A,B,C,D,第18 题照明设计中,应计人维护系数,主要是考虑( )因素的需要.A.因为没有照明专业人员维护;B.光源使用中的光通衰减;C灯具反射面及格栅、透光罩的积尘; D.灯端电压降低. 正确答案:B,C,第19 题照明设计标准规定的照明功率密度值(LPD)是( ).A.最大限值;B.最低限值;C.照明节能最优值;D.最低要求.。

长沙职业技术学院二○一五年上学期建筑1301-1306班期末考试《建筑供配电与照明》试题(A 卷)题号 一二三四五总分评卷人复查人一、填空题:( 1分/空，共20分)1．国家新标准规定施工安全电压（ ）V ，绝对安全电压（ ）V 。

2. 现场临时施工用电，所有的电箱严格（ ）、( ）的原则配置。

分级分段保护功能，一般时按首级漏电保护器的定额漏电动作电流部小于二级漏电保护器的额定电流，选用的漏电保护器的额定漏电动作电流应部小于电器线路和设备正常泄漏电流量最大值的（ ）倍。

3．在施工过程中，为确保人生安全，选择漏电保护开关额定漏电动作时间（ ）的漏电开关。

4．施工用电管理，必须由取得（ ）的电工担任，必须严格按操作规程施工，无特殊原因及保护措施，不准（ ）工作，正确使用个人（ ）装备；不得违章作业；5．移动电箱的距离不应大于（ ）M ，做到一机一闸一保护。

6．灯头线截面不应小于：铜线（ ）mm2；铝线（ ）mm2。

7．灯架、灯具、金具的规格、型号、质量必须符合设计要求。

导线连接必须（ ）。

8．灯具检验方法：灯位应（ ）、固定牢靠，杆上路灯的引线应拉紧。

灯具清洁，成排安装排列（ ）。

9．灯具基础测位应按设计坐标及标高测定坑位及坑深，钉好（ ），撒好灰线。

10．电动机的可接近裸露导体外壳必须( )。

11．消防自动报警系统应( )布线，布线管道应用( ) 。

12．大型花灯的固定及悬吊装置，应按灯具重量的( )倍做过载试验。

二、 选择题：（2分/题，共30分）1、电气穿管在设计时，一般都用下列符号表示，请按下列顺序对应填写：焊管 塑料管 桥架 金属软管（ ）A: SC 、PVC 、CT 、CP B: CP 、PVC 、CT 、SC C: SC 、PVC 、CP 、CT D: CT 、SC 、PVC 、CP2、电路敷设方式用字母符号表示，DB WC WE TC 下列正确的排序是：（ ） A:暗埋在墙内、直埋、电缆沟、沿墙明设 B:直埋、暗埋在墙内、沿墙明设、电缆沟、C: 沿墙明设、直埋、暗埋在墙内、电缆沟 D: 电缆沟、暗埋在墙内、直埋、沿墙明设3、二类等级设计防雷，接地电阻不大于（ ）Ω。

建筑供配电与照明试题一、 填空题1.在建筑电气设计中，供电系统设计是一个重要的环节足 安全 、经济 、优质 、 可靠 这四个方面得要求。

2.在TN 系统中的三种具体接线方式是TN-C 系统 、 TN-S 系统、TN-C-S 系统 。

3．按照我国供电部门的规定，高压供电的用户必须保证功率因数在 0.9 以上，低压供电的用户必须在0.85 以上。

4.某一电容器的型号为BW0.4-12-1，其中B 指 并联补偿 ，0.4指 额定电压为0.4kv ，12指 容量为12KVA ，1指 单相 。

5.互感器的工作原理与变压器相同，一般电流互感器二次侧的额定电流为 5A ，电压互感器二次侧的额定电压为 100V 。

6.对于一般电器，短路动稳定度的校验条件为(3)max sh i i ≥ ，热稳定度的校验条件为2(3)t ima I t I t ∞•≥• 。

7.三相电力变压器的联结组标号采用时钟序表示，额定电压为10/0.4kv 的电力变低压气常用的联结组有Yyn0 和 Dyn11 两种。

8.照明供电系统地电源采用三相四线制即 TN-C-S 的形式。

9．电力系统由 发电厂 、 变电所 、 电力网 和 电力负荷 组成。

10．电压偏移是指电气设备的 实际电压 和 额定电压 之差。

11．负荷计算的主要方法有 需要系数法、 二项式系数法 和 单位指标法 。

12．电流互感器工作时其二次侧不允许 开路 。

13．漏电保护所用的互感器为 零序电流互感器 。

14．衡量电能质量的两个指标是 电压 和 频率 。

15．母线按使用场所的不同可以分为 插接式母线 和 预制分支电缆 两种。

16．接地电阻的常用测量方法有电流表—电压表测量法 和 专用仪表测量法 。

17．在TN 系统接线方式中采用三相四线制的是 TN-C 系统 。

18．变电所的位置的选择时的一般原则是 靠近负荷中心 。

19．电力系统中性点的运行方式有 中性点不接地 电力系统、中性点经消弧线接地 电力系统和 中性点直接接地 电力系统三种。

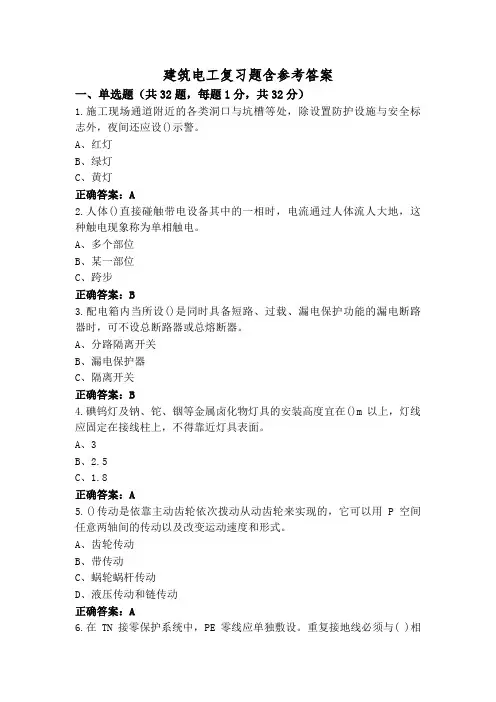

建筑电工复习题含参考答案一、单选题（共32题，每题1分，共32分）1.施工现场通道附近的各类洞口与坑槽等处，除设置防护设施与安全标志外，夜间还应设()示警。

A、红灯B、绿灯C、黄灯正确答案：A2.人体()直接碰触带电设备其中的一相时，电流通过人体流人大地，这种触电现象称为单相触电。

A、多个部位B、某一部位C、跨步正确答案：B3.配电箱内当所设()是同时具备短路、过载、漏电保护功能的漏电断路器时，可不设总断路器或总熔断器。

A、分路隔离开关B、漏电保护器C、隔离开关正确答案：B4.碘钨灯及钠、铊、铟等金属卤化物灯具的安装高度宜在()m以上，灯线应固定在接线柱上，不得靠近灯具表面。

A、3B、2.5C、1.8正确答案：A5.()传动是依靠主动齿轮依次拨动从动齿轮来实现的，它可以用P空间任意两轴间的传动以及改变运动速度和形式。

A、齿轮传动B、带传动C、蜗轮蜗杆传动D、液压传动和链传动正确答案：A6.在TN接零保护系统中，PE零线应单独敷设。

重复接地线必须与( )相连接。

A、PE线或N线B、PE线C、N线正确答案：B7.高处作业高度在2~5m时，称为()高处作业。

A、一级B、四级C、二级D、三级正确答案：A8.物料提升机的电动机正反转应借助于接触器用按钮控制，不得采用( ) 控制。

A、自动倒顺开关B、手动倒顺开关C、隔离开关的号正确答案：B9.重大事故隐患是指可能导致重大人身伤亡或者重大经济损失的()A、事故隐患B、事故C、未遂事故正确答案：A10.配电箱的PE线端子板()与金属电器安装板做电气连接。

A、必须B、可以C、禁止正确答案：A11.使用直爬梯进行攀登作业时，攀登高度以( ) 为宜。

A、2mB、5mC、8m正确答案：B12.在高压故障接地处，或有大电流流过接地装置附近，都可能出现较高的跨步电压，若进入上述范围，工作人员( ) 穿绝缘靴。

A、看情况B、必须C、不必正确答案：B13.导线的规格和数量应符合设计规定;当设计无规定时，包括绝缘层在内的导线总截面积不应大于线槽截面积的()A、60%B、50%C、40%正确答案：A14.电动势是由低电位指向高电位，是电位( )的方向。

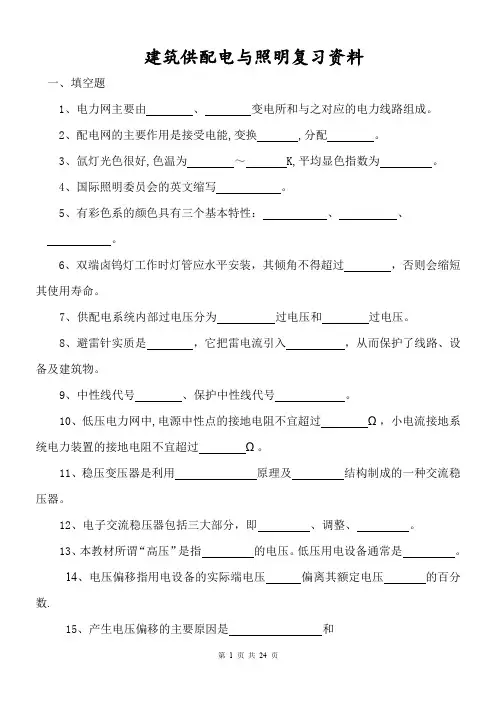

建筑供配电与照明复习资料一、填空题1、电力网主要由、变电所和与之对应的电力线路组成。

2、配电网的主要作用是接受电能,变换 ,分配。

3、氙灯光色很好,色温为～ K,平均显色指数为。

4、国际照明委员会的英文缩写。

5、有彩色系的颜色具有三个基本特性：、、。

6、双端卤钨灯工作时灯管应水平安装，其倾角不得超过，否则会缩短其使用寿命。

7、供配电系统内部过电压分为过电压和过电压。

8、避雷针实质是，它把雷电流引入，从而保护了线路、设备及建筑物。

9、中性线代号、保护中性线代号。

10、低压电力网中,电源中性点的接地电阻不宜超过Ω，小电流接地系统电力装置的接地电阻不宜超过Ω。

11、稳压变压器是利用原理及结构制成的一种交流稳压器。

12、电子交流稳压器包括三大部分，即、调整、。

13、本教材所谓“高压”是指的电压。

低压用电设备通常是。

14、电压偏移指用电设备的实际端电压偏离其额定电压的百分数.15、产生电压偏移的主要原因是和损失。

16、电压波动是指电压情况。

17、频率偏差一般不超过,当电网容量大于3000MW时，频率偏差一般不超过。

18、线路在输送功率和输送距离一定的情况下，电压则电流，导线截面和线路中的功率消耗。

19、根据供电可靠性及中断供电在、上所造成的分为三级。

20、电气设备按工作制划分为三种：（1）、（2）、（3）21、需要系数表示配电系统中所有用电设备的程度。

22、计算负荷就是按选择供电系统中的电力变压器、开关设备及导线、电缆截面时需要计算的。

23、单位面积估算法是将已知的不同类型负荷乘以建筑面积或使用面积得到的负荷量。

24、低压照明线路导线截面积选择，一般按条件，然后用其他条件校验。

25、变电所通常采用对直击雷进行保护。

26、摇表测电力电缆绝缘电阻时，其G（屏）要接到保护环上，目的是不经过摇表的线圈。

27、我国供电的频率为50HZ，一般偏差不得超过Hz。

28、低压系统变压器二次电压高于额定电压％。

29、任何一个对其的比值称为标么值，是一个无单位值。

2022学年第二学期期末考试《建筑供配电与照明》期末复习题一、单选题（共20题，40分）1、高压断路器的主要功能是( )。

（2.0）A、通断正常负荷电流,不能通断短路电流。

B、通断正常负荷电流,便于维护调试C、通断正常负荷电流,便于安装检修。

D、通断正常负荷电流,切除短路故障。

正确答案： D解析：2、在校验电器和导体的动稳定度时,一般应采用三相短路的( )。

（2.0）A、稳定电流B、冲击电流C、非周期分量电流D、短路电路正确答案： B解析：3、三相短路电流在什么条件下，？（）（2.0）A、远端短路系统供电B、近端短路系统供电C、无限大容量系统供电D、非无限大容量系统供电正确答案： C解析：4、如果中断供电将在政治、经济上造成较大损失的称为( ) 。

（2.0）A、一级负荷B、二级负荷C、三级负荷D、保安负荷正确答案： A解析：5、电压为35千伏及以下的户内配电装置多采用( )截面的母线。

（2.0）A、矩形B、圆形C、环形D、以上均正确正确答案： A解析：6、没有灭弧装置的设备是( )。

（2.0）A、高压隔离开关B、高压负荷开关C、高压断路开关D、以上均不正确正确答案： A解析：7、在高压电路中,担负切断短路电流任务的是:( )。

（2.0）A、隔离开关B、负荷开关C、断路器D、高压熔断器正确答案： D解析：8、用来防止电气设备遭受感应雷过电压的装置是 ( )。

（2.0）A、避雷针B、避雷线C、避雷器D、以上答案均正确正确答案： C解析：9、起重机械在计算额定容量时暂载率应换算到( )%。

（2.0）A、 15B、 25C、 35D、以上均不正确正确答案： B解析：10、电气装置作等电位联结的作用在于降低( ),以保障人身安全。

（2.0）A、降低接触电压B、降低短路电压C、降低触电电压D、降低跨步电压正确答案： A解析：11、一般三相负荷基本平衡的低压线路中的中性线截面不少于相线的( )。

（2.0）A、 100%B、 50%C、 75%D、 25%正确答案： B解析：12、变压器油的作用( )。

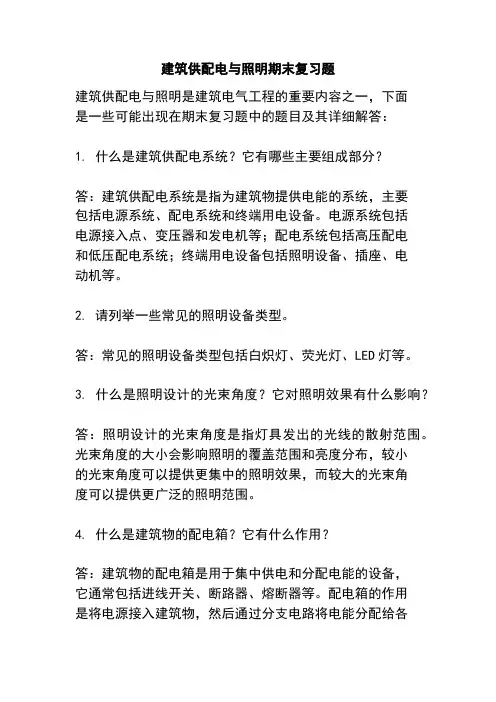

建筑供配电与照明期末复习题
建筑供配电与照明是建筑电气工程的重要内容之一，下面
是一些可能出现在期末复习题中的题目及其详细解答：
1. 什么是建筑供配电系统？它有哪些主要组成部分？
答：建筑供配电系统是指为建筑物提供电能的系统，主要
包括电源系统、配电系统和终端用电设备。

电源系统包括
电源接入点、变压器和发电机等；配电系统包括高压配电
和低压配电系统；终端用电设备包括照明设备、插座、电
动机等。

2. 请列举一些常见的照明设备类型。

答：常见的照明设备类型包括白炽灯、荧光灯、LED灯等。

3. 什么是照明设计的光束角度？它对照明效果有什么影响？
答：照明设计的光束角度是指灯具发出的光线的散射范围。

光束角度的大小会影响照明的覆盖范围和亮度分布，较小
的光束角度可以提供更集中的照明效果，而较大的光束角
度可以提供更广泛的照明范围。

4. 什么是建筑物的配电箱？它有什么作用？
答：建筑物的配电箱是用于集中供电和分配电能的设备，
它通常包括进线开关、断路器、熔断器等。

配电箱的作用
是将电源接入建筑物，然后通过分支电路将电能分配给各
个用电设备，同时还可以提供过载保护和短路保护等功能。

5. 请解释什么是三相电系统？它与单相电系统有什么区别？
答：三相电系统是指电力系统中的电压和电流都是由三个
相位组成的系统。

三相电系统相较于单相电系统具有更高
的功率因数和更小的线路损耗，可以提供更稳定和高效的
电力供应。

以上是建筑供配电与照明的一些常见复习题及其详细解答，希望对你的复习有所帮助。

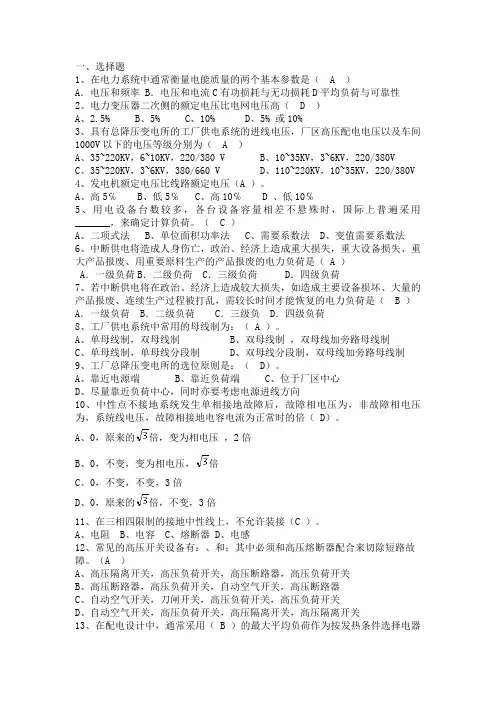

一、选择题1、在电力系统中通常衡量电能质量的两个基本参数是（ A ）A．电压和频率 B．电压和电流C有功损耗与无功损耗D平均负荷与可靠性2、电力变压器二次侧的额定电压比电网电压高（ D ）A、2.5%B、5%C、10%D、5% 或10%3、具有总降压变电所的工厂供电系统的进线电压，厂区高压配电电压以及车间1000V以下的电压等级分别为（ A ）A、35~220KV，6~10KV，220/380 VB、10~35KV，3~6KV，220/380VC、35~220KV，3~6KV，380/660 VD、110~220KV，10~35KV，220/380V4、发电机额定电压比线路额定电压（A ）。

A、高5℅B、低5℅C、高10℅ D 、低10℅5、用电设备台数较多，各台设备容量相差不悬殊时，国际上普遍采用_______，来确定计算负荷。

（ C ）A、二项式法B、单位面积功率法C、需要系数法D、变值需要系数法6、中断供电将造成人身伤亡，政治、经济上造成重大损失，重大设备损失、重大产品报废、用重要原料生产的产品报废的电力负荷是（ A ）A．一级负荷B．二级负荷 C．三级负荷D．四级负荷7、若中断供电将在政治、经济上造成较大损失，如造成主要设备损坏、大量的产品报废、连续生产过程被打乱，需较长时间才能恢复的电力负荷是（ B ）A．一级负荷 B．二级负荷 C．三级负 D．四级负荷8、工厂供电系统中常用的母线制为：（ A ）。

A、单母线制，双母线制B、双母线制，双母线加旁路母线制C、单母线制，单母线分段制D、双母线分段制，双母线加旁路母线制9、工厂总降压变电所的选位原则是：（ D）。

A、靠近电源端B、靠近负荷端C、位于厂区中心D、尽量靠近负荷中心，同时亦要考虑电源进线方向10、中性点不接地系统发生单相接地故障后，故障相电压为，非故障相电压为，系统线电压，故障相接地电容电流为正常时的倍（ D）。

A、0，原来的倍，变为相电压，2倍B、0，不变，变为相电压，倍C、0，不变，不变，3倍D、0，原来的倍，不变，3倍11、在三相四限制的接地中性线上，不允许装接（C ）。

一、填空题1、一种完整旳电力系统由多种不同样类型旳发电厂、变电所、输电线路及电力顾客构成。

2、供电旳基本要是求安全、可靠、优质、经济。

3、6~10 kV室内变电所布置重要由高压配电室、变压器室、低压配电室三部分构成。

4、避雷器是一种专用旳防雷设备。

它重要用来保护保护电气设备，也可用来防止雷电波沿架空线路进入建筑物内，还可用于克制操作过电压等。

5、为了保证前后级保护装置动作旳选择性，过电流保护装置旳动作时间应按其动作时限特性分进行整定。

对于定期限过流保护，可取因采用DL型电流继电器，其可动部分惯性小，可取0.5;对于反时限过流保护，因采用GL型电流继电器其可动部分（铝盘）惯性较大，可取0.7秒。

6电力线路旳敷设方式有直接埋地、电缆沟敷设、沿墙敷设和电缆桥架敷设。

7、电力线路旳电阻RWL旳计算措施为lR0;电力线路电抗XWL旳计算措施为lx。

8、并联电容器是改善功率因数旳人工赔偿措施，在供电系统中装设旳位置有高压集中赔偿、低压集中赔偿、低压单独就地赔偿等三种措施。

9、建筑物直击雷防护装置包括接闪器、引下线、接地装置等；接闪器是专门用来接受雷击旳金属导体。

常用旳接有避雷针、避雷器、避雷网、避雷带。

二、单项选择题1、终端变电所变压器二次侧电压为（ A ）。

A、400VB、380VC、220VD、110V2、二级用电负荷要采用（ B ）。

A、两路以上独立电源供电 B.两回路供电 C.单路供电 D.环网供电3、大型企业供电一般采用（ B ）。

A.直接供电B.一次降压供电C.二次降压供电D.二次配网供电4、具有反时限动作特性旳继电器为（ B ）。

A.电磁式电流继电器B.电磁式时间继电器C.电磁式信号继电器D.感应式电流继电器5、在二次电路中，时间继电器旳作用是为了保证继电保护旳（ D ）。

A.选择性B.速动C.可靠性D.敏捷性6、十八大会议现场旳用电设备属于（ A ）。

A.一级负荷B.二级负荷C.三级负荷D.四级负荷7、对线路断路器进行定期检修或故障检修后，送电时各开关闭合旳先后次序是（ A ）。

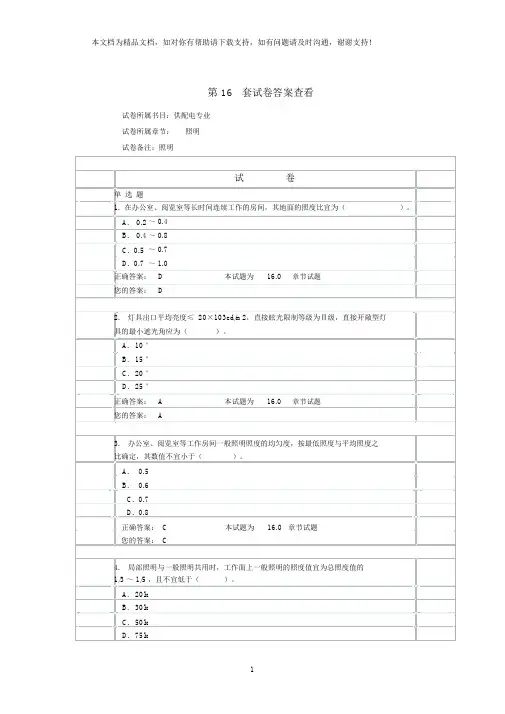

第 16套试卷答案查看试卷所属书目：供配电专业试卷所属章节：照明试卷备注：照明试卷单选题1. 在办公室、阅览室等长时间连续工作的房间，其地面的照度比宜为（）。

A. 0.2 ～ 0.4B. 0.4 ～ 0.8C. 0.5 ～ 0.7D. 0.7 ～ 1.0正确答案：D本试题为16.0章节试题您的答案： D2.灯具出口平均亮度≤ 20×103cd/m2，直接眩光限制等级为Ⅱ级，直接开敞型灯具的最小遮光角应为（）。

A.10 °B.15 °C.20 °D.25 °正确答案：A本试题为16.0章节试题您的答案： A3.办公室、阅览室等工作房间一般照明照度的均匀度，按最低照度与平均照度之比确定，其数值不宜小于（）。

A. 0.5B. 0.6C. 0.7D. 0.8正确答案： C 本试题为16.0 章节试题您的答案： C4.局部照明与一般照明共用时，工作面上一般照明的照度值宜为总照度值的1/3 ～ 1/5 ，且不宜低于（）。

A.20lxB.30lxC.50lxD.75lx正确答案：C本试题为16.0章节试题您的答案： A5.在体育运动场地内的主要摄像方向上，垂直照度最小值与最大值之比不宜小于（）。

A.0.25B.0.35C.0.4D.0.5正确答案：C本试题为16.0章节试题您的答案： D6. 光源色温小于3300K 时，其色表特征为（）。

A.暖B.中间C. 冷D. 较冷正确答案：A本试题为16.0章节试题您的答案： B7. 办公室、休息室等辨色要求较高的场所照明光源的显色指数Ra 应为（）。

A.Ra＞ 80B.60 ≤ Ra＜80C.40 ≤ Ra＜60D.Ra＜ 40正确答案：B本试题为16.0章节试题您的答案： C8. 运动场地彩电转播用光源一般显色指数Ra 不应小于（）。

A.60B.65C.70D.80正确答案：B本试题为16.0章节试题您的答案： A9.主要通道上疏散照明的地面水平照度不宜低于（）。

建筑供配电与照明复习题一、填空题1.配电保护接地的形式可分为TN 、TT 、IT 系统。

2.我国常用的电力变压器有Yyno 联结组和Yyn11 联结组。

3. 企业的高压配电线路有高压放射式、高压树干式和高压环形接线等基本结线方式。

4.年平均雷暴日数不超过15天的地区，叫做少雷区。

5. 《供配电系统设计规范》规定：“供电系统应简单可靠同一电压供电系统的配电级数不宜多于两级。

”6. 工厂供电的基本要求是安全，可靠、优质、经济。

7. 电能质量的基本指标是额定电压和额定频率，我国采用的工业频率 50 是HZ。

8. 由于电力设备绝缘损坏、自然原因、人为事故误操作，电力系统会出现短路故障。

9. 短路电流的计算方法有标幺值法、欧姆法。

10. 表示工厂变配电所的电能输送和分配路线的电路图，称为主接线图或主电路图。

表示用来控制、指示、测量和保护11. 防雷装置所有接闪器都必须经过引下线与接地装置相联。

12. 继电保护装置的基本要求是：选择性、速动性、可靠性、灵敏性。

13. 保护线（PE线）的功能是为保障人身安全，防止触电事故发生的接地线.14. 常见的电流互感器结线方案有一相式接线、两相V形接线（两相不完全星形接线）、两相电流差接线、星形联结。

16.用熔断器保护照明线路时，熔断器应安装在相线上面，在PE线和PEN线上不能安装熔断器。

用低压断路保护照明线路时，其过电流脱扣器应安装在主电路上。

17. 母线、电缆和绝缘导线的热稳定性校验通常采用最小热稳定短路情况来进行校验。

18. 变压器的功率损耗包括铁损耗和铜损耗两部分。

19. 一级负荷中特别重要的负荷，除由两个独立电源供电外，尚应增设备用电源，并严禁其他负荷接入。

20. 各种高低压开关属开关类电气设备。

23.电弧是一种具有强光和高温的电游离现象。

25.我国常用的电力变压器有串联联结组和并联联结组。

26. 绝缘导线的敷设方式分明敷和暗敷两种。

27. 低压断路器按结构形式分装置式和万能式断路器两大类。

建筑供配电及照明技术习题1.通过查找网络或资料，列出至少四种不同类型发电厂的名称。

答：三峡水电站、葛洲坝水电站、二滩水电站、华能汕头燃煤电厂、洛阳热电厂、新疆风力发电厂、秦山核电站、广东大亚湾核电站、田湾核电站、岭澳核电站等。

2.变电所和配电所的区别是什么？答：变电所的任务是接收电能、变化电压和分配电能而配电所的任务是接受电能和分配电能。

3.典型建筑供配电供电电压是10kV。

4.简述典型建筑常用供配电系统运行方式。

答：一般为两路电源进线，电压10kV。

可采用两路电源一路供电一路备用的母线不分段运行方式；也可以采用两路电源同时供电，给带一台或两台变压器，各带50%的负荷，单母线分段联络，正常是联络断路器断开，互为备用的运行方式。

5.电压质量包括哪些内容?答：电压和频率是衡量电能质量的两个基本参数，另外还有谐波分量和波形质量等。

6. TN、TT、IT系统的含义。

答：TN系统是指电源侧中心点直接接地，电气设备的外露导电部分通过PE线或者PEN线与该接地点连接的系统。

建筑中的低压配电系统一般采用TN系统，对建筑物，国际电工委员会（IEC）和国际电信联盟（ITU）都推荐使用TN-S系统。

TT 系统是指电源中性点直接接地，电气设备的外露导电部分通过独立的接地体接地。

在TT 系统中必须使用过电流保护器或剩余电流动作保护器做保护。

TT 系统中各个设备的PE 线没有直接的电气联系，相互之间不会影响，适于对抗电磁干扰要求的场所。

IT 系统是指电源部分与大地间不直接连接，而电气设备的外露可导电部分则是通过独立接地体接地。

这种IT 系统应用在不间断供电要求较高的场所7. 确定下图所示供配电系统中线路WL1和电力变压器T1、T2和T3的额定电压。

kV 3.6 kV 5.38 kV 35 kV 6.6kV 985.5 kV 4.08. 谐波：是指非正弦波按傅里叶级数分解后得到的一系列频率为基波频率整数倍的正弦波。

9. 电力系统中性点：是指电源（发电机或者变压器）的中性点。

照明供电考试题及答案一、单选题（每题2分，共10题）1. 照明供电系统中，以下哪个不是照明负载的特点？A. 功率因数高B. 启动电流大C. 功率消耗小D. 电压波动小答案：B2. 照明供电线路的导线选择应考虑哪些因素？A. 导线材料B. 导线截面积C. 线路长度D. 所有以上因素答案：D3. 照明供电系统中，下列哪种灯具不适合使用电子镇流器？A. 荧光灯B. 节能灯C. 白炽灯D. LED灯答案：C4. 照明供电线路的电压等级通常是多少？A. 220VB. 380VC. 110VD. 以上都是答案：A5. 照明供电系统中，下列哪种灯具的光效最高？A. 白炽灯B. 荧光灯C. 卤素灯D. LED灯答案：D6. 照明供电线路的敷设方式有哪几种？A. 明敷B. 暗敷C. 地埋D. 所有以上方式答案：D7. 照明供电系统中，下列哪种灯具的寿命最长？A. 白炽灯B. 荧光灯C. 卤素灯D. LED灯答案：D8. 照明供电线路的保护措施包括哪些？A. 过载保护B. 短路保护C. 漏电保护D. 所有以上措施答案：D9. 照明供电线路的设计应遵循哪些原则？A. 安全性B. 经济性C. 可靠性D. 所有以上原则答案：D10. 照明供电系统中，下列哪种灯具的能耗最低？A. 白炽灯B. 荧光灯C. 卤素灯D. LED灯答案：D二、判断题（每题1分，共5题）1. 照明供电线路的导线截面积越大，线路损耗越小。

（对）2. 照明供电系统中，所有灯具都应使用电子镇流器。

（错）3. 照明供电线路的敷设应避免与高压线路平行。

（对）4. 照明供电线路的设计可以不考虑环境温度的影响。

（错）5. 照明供电线路的保护措施中，漏电保护是最重要的。

（对）三、简答题（每题5分，共2题）1. 简述照明供电线路的敷设方式有哪些优缺点？答：照明供电线路的敷设方式主要有明敷、暗敷和地埋。

明敷的优点是施工方便、易于检查和维修，缺点是美观性较差，且容易受到外界环境的影响。
