100倍放大镜说明书

Thanks to Nikon’s overall optical design, coupled withindustry-acclaimed chromatic aberration-free optics, theYS100 produces images that are needle-sharp and of highcontrast, including the periphery of the viewing field. Inaddition, the prism-type eyepiece tube and high-output 6V20W halogen light source provide bright images. Operation?It’s as simple as can be! All controls, including focusing andMold growing on a lens surfacewCondenser is also simple to useConvenient AccessoriesPhase-contrast attachmentUse of this attachment enables phase contrast andbrightfield observations easily and at an economicalprice.Darkfield ring unitDarkfield observation—at magnifications from10X to40X—is possible, simply by attaching this inexpensiveunit to the condenser.Carrying caseHandy when the microscope is in transit or for storing theunit when not in use.Object markerThe object marker places a 1.8 mm diameter black circle(non-permanent ink) on the cover glass to indicate apoint of interest within the specimen. The 1.8 mmdiameter ink mark indicates the field of view using the10X objective.Cord hangerA cord hanger is available as an option to make storageeasier. The power cord can be conveniently woundaround on the back of the microscope stand when not inuse.PhotomicrographyNikon’s FX-III series H-III photomicrographic system canbe mounted to this microscope by using an optionaltrinocular “F” eyepiece tube. With a built-in control boxand a reduced number of controls, the H-III is simpler tooperate than ever before. Auto exposure, 1% spot, and35% integrated average metering functions are provided.Phase-contrast accessoriesMagnification range 40X–1500XNosepieceQuadruple click-stop, revolving mechanism with multiple ball bearings; Elastic nosepiece grip-ringEyepiece tube (Anti-mold)Binocular; 45˚ inclined; built-in prism type;Diopter adjustment for both eyepiece lenses;Interpupilary distance adjustment: 52-74 mmMonocular; 45˚ inclinedEyepiece lens (Anti-mold)CFWE 10X F.O.V. 18mm with rubber eyeguardCFWE 15X F.O.V. 12mm with rubber eye guardCoarse and fine focusingCoaxial coarse/fine focusing with cross roller guide incorporated; 22mm coarse/finefocusing range; Coarse motion is 37.7mm per rotation. Fine motion is 0.2mm per rotation with 2µm scale increments; Coarse motion torque adjustable; Symmetric positioning of fine control and stage handleRectangular mechanical stage Stage size 155 (W) x 134 (D) mm; Double-plate system stage; Removable slide holder;Travel area 76 (X) x 40 (Y) mm with a right-hand stage handle; Vernier reading to 0.1mm provided Substage Adjustable vertical condenser movement range 10mmCondenserAbbe type N.A. 1.25 with objective marking position; Accepts 33mm diameter filters;Includes standard blue filterObjective lenses (Anti-mold)Achromat 4X, N.A. 0.10, W.D. 25mmAchromat 10X, N.A. 0.25, W.D. 5.6mm Achromat 40X, N.A. 0.65, W.D. 0.6mm, spring loadedAchromat 100X oil, N.A. 1.25, W.D. 0.14mm,spring loadedIllumination Halogen 6V-20W; Maximum voltage 6V; Lamp changeable by removing the field lens unit Optional accessoriesPhase contrast attachment (10X, 40X, 100X oil), Achromat 60X objective, cord hanger, etc.SpecificationsSpecifications and equipment are subject to change without any notice or obligation on the part of the manufacturer. December 2001.NIKON CORPORATIONY okohama PlantNIKON CORPORATION Instruments CompanyISO 9001ISO 14001©2000/01 NIKON CORPORATIONPrinted in Japan (0112-10)TCode No.2CE-MTNH-6NIKON CORPORATION /ENIKON CANADA INC.CANADA phone: +1-905-625-9910 fax: +1-905-625-0103NIKON INSTECH CO.,LTD.Parale Mitsui Bldg.,8, Higashida-cho, Kawasaki-ku,Kawasaki, Kanagawa 210-0005, Japanphone: +81-44-223-2167 fax: +81-44-223-2182 http://www.ave.nikon.co.jp/inst/NIKON EUROPE B.V .P.O. Box 222, 1170 AE Badhoevedorp, The Netherlands phone: +31-20-44-96-222 fax: +31-20-44-96-298NIKON INSTRUMENTS INC.1300 Walt Whitman Road, Melville, N.Y. 11747-3064, U.S.A.phone: +1-631-547-8500; +1-800-52-NIKON (within the U.S.A.only) fax: +1-631-547-0306/NIKON FRANCE S.A.FRANCE phone: +33-1-45-16-45-16 fax: +33-1-45-16-00-33NIKON GmbHGERMANY phone: +49-211-9414-0 fax: +49-211-9414-322NIKON INSTRUMENTS S.p.A.ITALY phone: + 39-55-3009601 fax: + 39-55-300993NIKON AGSWITZERLAND phone: +41-1-913-62 00 fax: +41-1-910-37 44NIKON UK LTD.UNITED KINGDOM phone: +44-20-8541-4440 fax: +44-20-8541-4584NIKON SINGAPORE PTE LTDSINGAPORE phone: +65-5593618 fax: +65-5593668NIKON MALAYSIA SDN. BHD.MALAYSIA phone: +60-3-78763887 fax: +60-3-78763387。

XSP----30 系列生物显微镜
操作说明：
1、将标本切片放在载物台上，用切片压片压紧。

2、将各倍率的物镜顺序装入物镜转换器，将所选用的目镜插入目镜筒中。

使用双目时，应使双目间距离调至适合瞳距。

3、转动反光镜，使照明光线射入镜筒（或接通电照明光源），然后调节聚光镜下光栏的孔径大小，使视场明暗适度。

4、观察时，先用低倍物镜寻找观察物，然后将被观察物移至视场中心，再换高倍物镜观察。

当使用100×（油弹）物镜时，应先用干净的细木棒蘸少许香柏油滴于的物镜端部，再转入视场。

必须使物镜端部和盖玻片之间充满香柏油液体，方可观察操作。

5、调焦时，一般先用粗调焦旋钮调节物镜至能看到标本轮廓，然后再用微调旋钮进行调节，直至物像最清晰为止。

使用高倍物镜时最好由下到上进行调节，以避免镜头因碰到切片而损坏。

6、调节聚光镜的高低和孔径光栏口径大小，至标本像对比度适宜，像质清晰。

7、观察时，可拉动目镜滑板至瞳距位置，调节目镜调节圈，使目镜筒升降位置与目镜滑板在标尺上所处的位置相一致，直至调节像质清晰为止。

保养：
1、仪器使用完毕后，用吹风球吹去镜头上的灰尘，用细软布蘸二甲苯擦拭镜头上的油污。

用清洁的细软布擦拭整机上的灰尘和污迹。

运动部分应随即涂上薄薄一层无腐蚀性的润滑剂，然后放入泡沫包装，装回木箱，并放在干燥、清洁、通风良好和元酸碱蒸汽的地方。

2、显微镜出厂前已经过仔细的检验和调整，物镜和目镜不要自行拆卸。

3、物镜使用后必须装入物镜盒中，以防碰损和沾污。

参考产品样本订购本公司工业自动化产品（以下简称本公司产品）时，当报价表、合同、规格书等没有提及特别说明事项时，适用以下的保证内容、免责事项、适合用途的条件等。

请务必在确认以下内容后进行订货。

1．保证内容 ① 保证期限本公司产品的保证期限为购买后或在指定地点交货后1年。

② 保证范围在上述保证期限内由于本公司的责任造成所购商品故障的情况下，本公司负责免费对故障产品进行维修或更 换，用户可以在购买处进行更换或要求维修。

但故障是由以下原因引起时，则不属于保证对象范围： a) 在本公司产品说明书所述条件·环境·使用方法以外的情况下使用而引起故障 b) 非本公司原因引起的故障c) 非本公司进行的改造和修理引起故障 d) 进行了本公司记述使用方法以外的使用 e) 货品出厂时，当时的科学水平无法预见可能引起问题时 f) 其它由于天灾、灾害等非本公司负责的因素 同时，上述保证仅指本公司产品本身，由于本公司产品故障所引起的损害排除在保证对象以外。

2．责任限定① 因本公司产品引起的特别损失、间接损失、及其他相关损失等情况，本公司不承担任何责任。

② 使用可编程设备时，因非本公司人员进行的编程，或者由此所引起的后果，本公司不负担任何责任。

3．适合用途、条件①当本公司产品与其他产品组合使用时，客户应事先确认适用规格·导则或者规制等。

另外，将本公司产品用于客 户的系统、设备、装置时，客户应自己确认其适用性。

若不执行上述事项时，本公司将对本公司产品的适合性不承 担责任。

②用于下述场合时，请与本公司销售人员商谈，确认产品规格书，并应选择额定·性能有一定余地的产品，同时应当 考虑各种安全对策，即使发生故障，也能将危险降低到最小程度的安全回路等。

a) 用于户外、可能有潜在的化学污染或电气故障的用途、或产品图册中未述及的条件/环境下使用时 b)原子能控制设备、焚烧设备、铁路/航空/车辆设备、医用设备、娱乐设备、安全装置以及必须符合行政机关和个 别行业特殊规定的设备 c) 可能危及人身财产的系统、设备、装置 d) 煤气、自来水、电力的供应系统、24小时连续运转系统等要求高可靠性的设备 e) 其它的，类似上述a)~d)的，要求高度安全性的用途③当用户将本公司产品用于与人身财产安全密切相关的场合时，应做到明确系统整体的危险性，为确保安全性应 采用特殊的冗余设计，同时按照本公司产品在该系统中的适用目的，做到配套的配电·设置等。

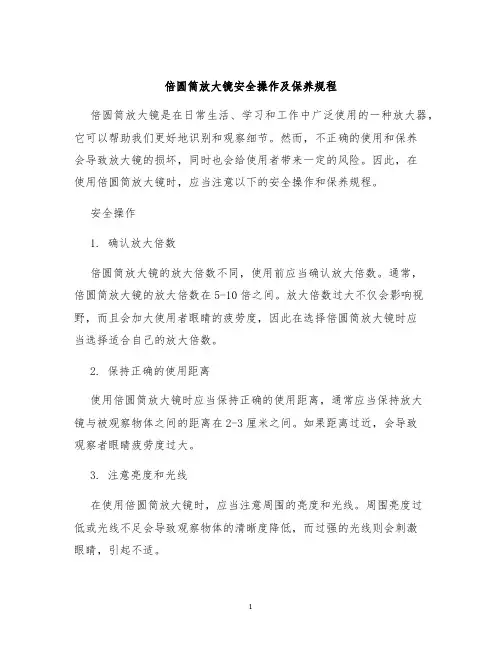

倍圆筒放大镜安全操作及保养规程倍圆筒放大镜是在日常生活、学习和工作中广泛使用的一种放大器，它可以帮助我们更好地识别和观察细节。

然而，不正确的使用和保养会导致放大镜的损坏，同时也会给使用者带来一定的风险。

因此，在使用倍圆筒放大镜时，应当注意以下的安全操作和保养规程。

安全操作1. 确认放大倍数倍圆筒放大镜的放大倍数不同，使用前应当确认放大倍数。

通常，倍圆筒放大镜的放大倍数在5-10倍之间。

放大倍数过大不仅会影响视野，而且会加大使用者眼睛的疲劳度，因此在选择倍圆筒放大镜时应当选择适合自己的放大倍数。

2. 保持正确的使用距离使用倍圆筒放大镜时应当保持正确的使用距离，通常应当保持放大镜与被观察物体之间的距离在2-3厘米之间。

如果距离过近，会导致观察者眼睛疲劳度过大。

3. 注意亮度和光线在使用倍圆筒放大镜时，应当注意周围的亮度和光线。

周围亮度过低或光线不足会导致观察物体的清晰度降低，而过强的光线则会刺激眼睛，引起不适。

4. 确认放大镜的方向使用倍圆筒放大镜时应当注意放大镜的方向，确保目光垂直于放大镜。

如果倾斜，不仅会影响视野，而且会增加使用者眼睛的疲劳度。

5. 避免长时间使用长时间使用倍圆筒放大镜会增加眼睛疲劳度，因此在使用倍圆筒放大镜时应当进行适当的休息和眼保健操。

保养规程1. 放置位置使用倍圆筒放大镜后，应当放置在干燥的位置，避免阳光直射或潮湿环境。

2. 清洁方法清洁倍圆筒放大镜时，应当先将放大镜上的灰尘和杂质用刷子清除，再用干净的布擦拭。

若使用时弄脏了放大镜，可用水或清洁剂将其清洗干净，然后擦干水分，避免水分残留在放大镜上。

3. 避免碰撞在使用倍圆筒放大镜时，应当避免与物体碰撞，谨慎携带。

4. 定期检查应当定期检查倍圆筒放大镜的质量，确保使用正常。

对于质量受损或老化的放大镜，应当及时更换。

5. 多角度观察使用倍圆筒放大镜时，应当注意观察角度，以避免因视角过低而导致的强制斜视。

结语安全操作和保养规程是倍圆筒放大镜使用者应当注意的问题，只有正确使用和保养倍圆筒放大镜，才能确保其正常使用，并为用户带来便利。

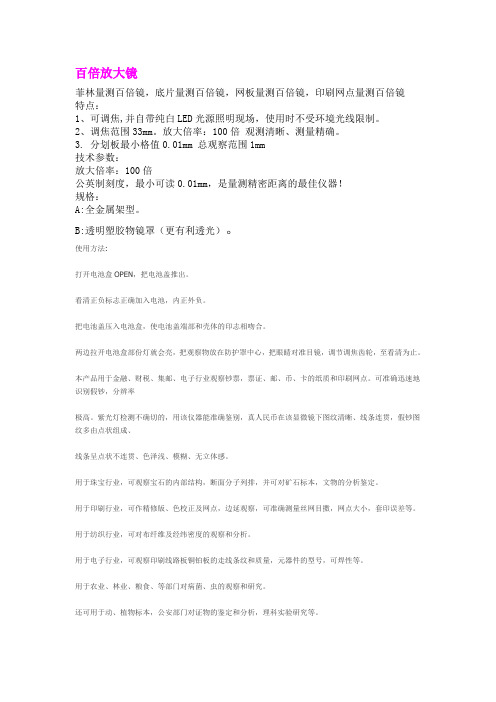

百倍放大镜菲林量测百倍镜，底片量测百倍镜，网板量测百倍镜，印刷网点量测百倍镜特点：1、可调焦,并自带纯白LED光源照明现场，使用时不受环境光线限制。

2、调焦范围33mm。

放大倍率：100倍观测清晰、测量精确。

3. 分划板最小格值0.01mm 总观察范围1mm技术参数：放大倍率：100倍公英制刻度，最小可读0.01mm，是量测精密距离的最佳仪器！规格：A:全金属架型。

B:透明塑胶物镜罩（更有利透光）。

使用方法:打开电池盒OPEN，把电池盖推出。

看清正负标志正确加入电池，内正外负。

把电池盖压入电池盒，使电池盖端部和壳体的印志相吻合。

两边拉开电池盒部份灯就会亮，把观察物放在防护罩中心，把眼睛对准目镜，调节调焦齿轮，至看清为止。

本产品用于金融、财税、集邮、电子行业观察钞票，票证、邮、币、卡的纸质和印刷网点。

可准确迅速地识别假钞，分辨率极高。

紫光灯检测不确切的，用该仪器能准确鉴别，真人民币在该显微镜下图纹清晰、线条连贯，假钞图纹多由点状组成、线条呈点状不连贯、色泽浅、模糊、无立体感。

用于珠宝行业，可观察宝石的内部结构，断面分子列排，并可对矿石标本，文物的分析鉴定。

用于印刷行业，可作精修版、色校正及网点，边延观察，可准确测量丝网目擞，网点大小，套印误差等。

用于纺织行业，可对布纤维及经纬密度的观察和分析。

用于电子行业，可观察印刷线路板铜铂板的走线条纹和质量，元器件的型号，可焊性等。

用于农业、林业、粮食、等部门对病菌、虫的观察和研究。

还可用于动、植物标本，公安部门对证物的鉴定和分析，理科实验研究等。

注意事项:不要过度调节调焦齿轮。

不要高处掉下避免剧烈冲击。

不要长时间受太阳光照射，特别是夏天，不要放在暧气和汽车量的暖器附近。

不要旋松不该旋动的罗丝，任意拆卸，会划伤镜片发生故障。

镜头用柔软的布或擦镜纸擦拭。

仪器的脏物不得用汽油、油、杀虫剂等东西擦洗，不得用肥皂水的布擦洗。

本品若遇60℃以上会变形。

为了使电池的液体不损坏仪器，请注意以下几点:使用后切断电源开关电池用完后立即调换二节电池同时调换用同一型号品牌的碱性电池，电压为1.5V（5号电池），不能用充电电池，因为充电电池电压只有1.2V，灯的亮度不够，所以不能用长时间不用仪器，将电池从仪器里取出。

放大镜的使用方法第一种：将需要进行观察的物体放在一个固定的位置上，再将放大镜靠近物体一侧，然后沿着肉眼与物体之间的直线方向，缓缓地移动放大镜，直至看清楚物体的细微结构为止。

第二种：将放大镜放置在一个固定的位置上，再将需要观察的物体放置在放大镜下（靠近放大镜），然后沿着肉眼与放大镜之间的直线方向，缓缓地移动物体，直至看清楚物体的细微结构为止。

显微镜一、显微镜的种类1、光学显微镜：实验室中常用的光学显微镜，由两组透镜组成，放大倍数一般从40倍至1000倍左右。

在光学显微镜下看到的物体是放大的倒立的虚象。

2、电子显微镜：基本结构与光学显微镜相似，用高速运动的电子束代替光线作为工作媒质。

电子的波长比可见光光波最短的光波短10万倍，分辨力比光学显微镜高8万倍，可以看到光学显微镜下看不到的细胞亚显微结构。

但是，电子显微镜是在高真空条件下操作的，标本必须脱水，因此不能观察活的组织。

电子显微镜可应用于生物学、石油化工、地质、冶金、电子材料、航空材料等各项科研工作中。

我国在1965年试制成功20万倍电子显微镜，后来又研制成功80万倍电子显微镜。

它的分辨率高，可以看清两个小点间最小距离为14.4nm，相当于人的头发丝的五百万分之一，已经达到可以分辨单个分子和原子的程度。

电子显微镜还有放大倍率范围宽、操作方便、使用范围广的特点，并配有自动照相装置。

二、光学显微镜的构造：1、目镜和物镜：目镜位于镜筒上端，物镜位于镜筒下端，目镜和物镜上都各标有不同的放大倍数，如，8×表示放大8倍。

所用目镜和物镜放大倍数的乘机，就是物象的放大倍数。

物镜的质量决定于它的分辨力，分辨力是指物镜分辨物体中两个点之间最短距离的能力。

一个成型的物镜，具有一定的分辨力，一定的放大倍数。

2、镜座：用来稳定整台显微镜。

3、镜柱：用来支持镜臂。

4、镜筒：固定在镜臂上端能转动的支架和齿条上。

上接目镜，下接物镜，使目镜和物镜保持一定的距离。

镜检调焦时，由粗、细准焦螺旋控制镜筒升降。

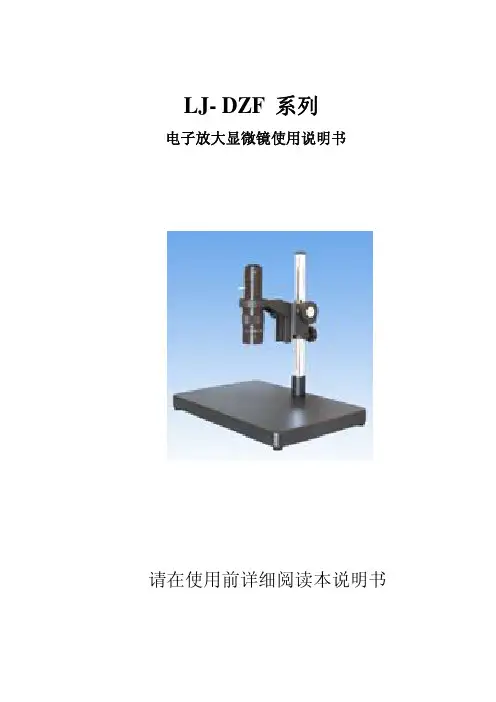

LJ- DZF 系列电子放大显微镜使用说明书请在使用前详细阅读本说明书一，简介在观察物体时能产生正立的三维空间影像。

立体感强，成像清晰和宽阔，又具有长工作距离，并是适用范围非常广泛的常规显微镜。

它操作方便、直观、检定效率高,适用于电子,五金，电脑等产品的检定,它将实物的图像放大后显示在计算机的屏幕上。

LJ-DZF系列电子放大显微镜是将精锐的光学显微镜技术、 先进的光电转换技术、普通的电视机完美地结合在一起而开发研制成功的一项高科技产品。

从而，我们可以对微观领域的研究从传统的普通的双眼观察到通过显示器上再现，从而提高了工作效率。

二，技术参数LJ-DZF01可以直接电视机或电脑上观察实物图像。

物镜变倍范围 ： 0.7--4.5X摄影目镜放大镜：0.5X移动工作距离 ： 200mm台面尺寸: 390×260(mm)总放大倍数 ： 7—180X电源：AC220 10% V三，系统组成1，光学镜头2、适配镜 3、摄像器(CCD) 4、LJ-DZF 机构 5、光源四，安装步骤支杆与底板装配随机包装中有螺丝与内六角板手工具可依图安装，锁紧固定。

调节机构装配将防松固定环安装在下部，调节机构安装在上部，依据所需高度调好后锁紧固定。

镜头与工业相机装配工业相机与镜头的螺纹仔细对准后，轻轻的旋转，确认螺纹联接无误后紧固联接。

摄像装置与调节机构装配镜头如图装配在调节机构固定座内，图像的方向可以通过旋转镜头及目镜来调整。

光源与镜头的联接光源如图将光源定位螺钉紧固在镜头前端所有的部件安装后如图，将相机的电源接上，联接显示器，选择适当的物镜放大倍数，通过调节机构的距离，调整调焦，即可以在显示器上得到清晰的被测物体的图像。

产品的设计会不断改进，本说明书可能会不能详尽说明这些改进。

此为参照，以实物定货为准。
