脉搏监测系统的毕业设计论文

摘要脉搏传感器采样脉搏信号，采用STC89C51单片机作为控制器，脉搏传感器输出方波传入单片机，单片机每接收一个脉冲波形，数码管就计数一次。

脉搏次数超限时用蜂鸣器报警。

三极管加大功率，驱动器件工作。

单片机软件设计，设置中断向量，编程执行。

关键词：STC89C51单片机、脉搏测量仪、软件设计Abstract:Pulse sensor sampling pulse signal, using STC89C51 MCU as controller, pulse sensor output square wave into single chip microcomputer chip, each receiving a pulse waveform, digital tube counting time. Pulse frequency overrun with buzzer alarm. The three transistor to increase power, driving device. MCU software design, set the interrupt vector, programming executive.Key words: STC89C51 monolithic integrated circuit. pulse measuring instrument. Software design.目录引言 (1)1 系统方案选择与论证 (1)1.1 任务 (1)1.2 要求 (1)1.3 系统基本方案 (1)1.3.1各个部分电路的方案选择及论证 (1)1.3.2系统各模块的最终方案 (2)2.系统硬件设计 (3)2.1单片机处理电路 (3)2.1.1STC89C51系列单片机的主要性能特点 (3)2.1.2C51系列单片机的基本组成 (4)2.2 复位电路 (6)2.2.1单片机复位电路 (6)2.2.2测试复位电路 (7)2.3 振荡电路 (7)2.4 脉搏传感器部分 (8)2.4.1HK-2000A 集成化脉搏传感器 (8)2.4.2脉搏传感器接收电路 (9)2.4.3电源电路 (10)2.5显示报警部分 (10)2.5.1数码管显示电路 (10)2.5.2报警电路 (11)3 软件设计 (11)3.1 程序设计 (11)3.2 程序调试 (13)4结论 (18)谢辞 (19)参考文献 (20)附录 (21)引言脉搏波所呈现出来的形态、强度、速率和节律等方面的综合信息，能反映出人体心血管系统中许多生理疾病的血流特征。

毕业论文（设计）任务书摘要对于医院的危重病人，或者在其他一些特殊场合，需对人的脉搏进行连续检测，本课题即针对这一需求，设计一台简易的脉搏检测仪。

本课题应用红外脉搏传感器，利用红外线检测由于心脏跳动而引起的手指尖微血管容积发生的变化，经过信号放大、调理、整形输出同步于脉搏跳动的脉冲信号，从而计算出脉率。

血液容积脉搏血流中包含有心搏功能、血液流动等诸多心血管系统的重要生理信息，同时容积脉搏血流主要存在于外周血管中的微动脉毛细血管等微血管中，所以容积脉搏血流同样包含有丰富的微循环生理病理信息，是我们研究人体循环系统重要的信息来源。

红外脉搏波采集操作简便性能稳定具有无创伤和适应性强等诸多优点因而受到国外医学界的普遍重视。

关键词：红外脉搏传感器；脉率；脉冲信号AbstractF o r h o s p i t a l c r i t i c a l l y i l l p a t i e n t s,o r i n s o m e o t h e rs p e c i a l o c c a s i o n s, a n d h e a r t r a t e f o r c o n t i n u o u s d e t e c t i o n, t h i s t o p i c i s a i m e d a t t h i s r e q u i r e m e n t s, d e s i g n a s i m p l e h e a r t r a t ed e t e c t o r.T h i s t o p i c a p p l i c a t i o n H K G-s e r i e s i n f r a r e d p u l s et r a n s d u c e r, u s i n g i n f r a r e d d e t e c t i o n b e c a u s e t h e b e a t i n g o f t h eh e a r t a n d c a u s e t h e t i p s o f y o u r f i n g e r s m i c r o v a s c u l a r v o l u m e i nt h e c h a n g e s o f, a f t e r a m p l i f i c a t i o n, r e g u l a t e, p l a s t i c o u t p u t i nt h e p u l s e o f s y n c h r o n o u s p u l s e s i g n a l, s o a s t o c a l c u l a t e M a i L v.B l o o d v o l u m e b l o o d c o n t a i n s i n t e n t i o n a l p u l s e c a r d i a c f u n c t i o n,b l o o d f l o w,a n d m a n y o t h e rc a rd i o v a s c u l a r s y s te m i m p o r t a n tp h y s i o l o g i c a l i n f o r m a t i o n,a n d a t t h e s a m e t i m e v o l u m e p u l s eb l o o d f l o w m a i n l y e x i s t s i n t h e p e r i p h e r a l a r t e r y o f t h ec a p i l l a r y, e t c i n c a p i l l a r i e s, s o v o l u m e c o n t a i n s r i c h s a m e p u l s e b l o od f l o wo f m i c r o c i r c u l a t i o n p h y s i o l o g i c a l p a t h o l o g y i n f o r m a t i o n, i s o u rh u m a n c i r c u l a t o r y i m p o r t a n t s o u r c e o f i n f o r m a t i o n.I n f r a r e dp u l s e w a v e a c q u i s i t i o n s i m p l e o p e r a t i o n p e r f o r m a n c e s t a b i l i t yh a s n o w o u n d a n d s t r o n g a d a p t a b i l i t y, a n d m a n y o t h e r a d v a n t a g e sa n d i s p a i d a t t e n t i o n t o t h e m e d i c a l p r o f e s s i o n a t h o m e a n d ab r o a dK e y w o r d:I n f r a r e d p u l s e t r a n s d u c e r,P u l s e r a t e,p u l s e s i g n a l目录1绪论11.1人体脉搏研究的背景和意义11.2国外研究现状21.3论文结构安排32方案原理与设计42.1方案原理介绍与论证42.2方案与传感器的选择52.2.1方案论证52.2.2方案设计62.2.3方案验证62.2.4总体方案介绍63系统技术基础83.1A T89C2051主要性能83.2A T89C2051的结构框图83.3A T89C2051的引脚说明93.4复位电路93.5振荡电路103.6A T89C2051的优点103.7光电式脉搏传感器原理114系统硬件设计124.1脉搏波检测电路124.2脉搏信号拾取电路134.3信号放大电路144.4二级放大电路和比较电路154.5波形整形部分164.6显示器设计174.7整体电路185软件分析195.1主程序流程图195.2T1中断服务程序205.3中断服务子程序216总结23致24参考文献24附录A25附录B271 绪论1.1人体脉搏研究的背景和意义脉搏是由心脏搏动而引起,经动脉和血流传至远端的桡动脉处,它携带有丰富的人体健康状况信息。

聊城大学东昌学院毕业论文课题名称：智能脉搏记录仪设计时间： 2012.12.05—2013.5.18 系部：机电工程系班级：姓名：指导教师：摘要脉搏测量仪在我们的日常生活中已经得到了非常广泛的应用。

为了提高脉搏测量仪的简便性和精确度，本课题设计了一种基于51单片机的脉搏测量仪。

系统以AT89C51单片机为核心，利用光电传感器采集信号，通过硬件电路整形放大后，实现单片机对脉搏的累加计数。

系统运行中能显示脉搏次数，系统停止运行时，能够显示总的脉搏次数。

经测试，系统工作正常，能准确达到设计要求。

关键词：脉搏计数 AT89C51单片机光电传感器AbstractPulse measuring instrument has been widely used in our daily life. In order to increase its simplicity and accuracy, this subject designs one system based on single-chip microcomputer . The system takes theAT89C51 microcontroller as the core, uses the optical sensor to collect signals. After shaping and enlarging by hardware circuits, the microcontroller can make the pulse accumulated counting. The system can display the time of the pulse during operation. It can also show the total number when it stops. After testing, the system works well and meets the design requirements accurately.Keywords：Pulse counting AT89C51 single-chip microcomputer Photoelectric sensor1．绪论 ··········································································································错误！未定义书签。

郑大自考毕业设计（论文）题目：脉搏测量仪设计指导教师：职称：学生姓名：魏娟学号：专业：电子信息工程技术摘要近年来随着计算机在社会领域的渗透, 单片机的应用正在不断地走向深入，同时带动传统控制检测日新月益更新。

在实时检测和自动控制的单片机应用系统中，单片机往往是作为一个核心部件来使用，仅单片机方面知识是不够的，还应根据具体硬件结构，以及针对具体应用对象特点的软件结合，以作完善。

单片机最小系统是在以STC89C52RC单片机为基础上扩展，使其能更方便地运用于测试系统中。

本设计主要在单片机上扩展I/O口，复位电路，晶振电路，LED显示电路并写好底层程序，做出能应用于循环彩灯的最小系统。

关键词：最小系统，STC89C52RC, 循环彩灯灯Abstract:With the infiltration in the social field of the computer in recent years, the application of the one-chip computer is moving towards deepening constantly, drive tradition is it measure crescent benefit to upgrade day to control at the same time. In measuring in real time and automatically controlled one-chip computer application system, the one-chip computer often uses as a key part, only one-chip computer respect knowledge is not enough, should also follow the structure of the concrete hardware , and direct against and use the software of target’s characteristic to combine concretly, in order to do perfectly.The smallest system one chip computer is in expands at the base of STC89C52RC one chip computer，make it used more convient in the test system. This design mainly expands I/O in the take on chip computer, reset circuit, crystals circuit, the LED display circuitand writes the first floor procedure.Make for scrolling minimum system.Keyword：minimum system, STC89C52RC, scrolling目录1．绪论 (4)2.电路设计方案及功能分析 (5)2.1 设计目的 (5)2.2 设计要求 (5)2.3 系统基本方案选择和论证 (5)2.3.1、STC89C52RC介绍 (6)2.3.2、时间周期 (11)2.3.3、LED灯管 (12)2.3.4、发光二级管 (12)2.3.5、蜂鸣器 (12)2.3.6、锁存器 (13)2.4 系统框图 (13)3.系统的硬件设计与实现 (14)3.1 电源供电模块的实现 (14)3.2 复位电路 (15)3.3 晶振电路 (16)4. 系统的软件设计 (19)4.1 软件介绍 (19)4.1.1 Keil C51 (19)4.1.2 Protel99SE (20)4.1.3 Proteus (21)4.2程序流程图 (22)4.3 延时的计算 (23)5.系统调试及结果分析 (24)6.总结和体会 (24)7. 遇到问题 (24)8.参考文献 (25)9.附录 (25)9.1电路原理图： (25)9.2 元件清单 (26)9.3程序 (27)1．绪论由于单片机技术在各个领域正得到越来越广泛的应用，世界上许多集成电路生产厂家相继推出了各种类型的单片机，在单片机家族的众多成员中MCS-52系列单片机以其优越的性能、成熟的技术及高可靠性和高性能价格比，迅速占领了工业测控和自动化工程应用的主要市场，成为国内单片机应用领域中的主流。

基于单片机的脉搏测量仪设计毕业脉搏测量仪是一种用于测量人体脉搏的仪器，可以根据脉搏信号来分析人体的心率和心律。

基于单片机的脉搏测量仪具有体积小、功耗低、成本低等优点，适用于个人使用和医疗机构。

设计一个基于单片机的脉搏测量仪的系统主要分为硬件设计和软件设计两个部分。

硬件设计部分包括传感器、滤波电路、放大电路和显示电路等。

首先，选取合适的传感器感知人体脉搏信号。

一种常用的传感器是心率传感器，它能够非侵入式地探测人体脉搏信号。

心率传感器一般采用光电技术，通过血液中的脉搏信号的变化来测量心率。

将心率传感器与单片机进行接口连接。

其次，对传感器输出的脉搏信号进行滤波处理。

脉搏信号包含许多杂散噪声，需要通过滤波电路进行滤波处理，以减小噪声对信号的干扰。

常用的滤波器有低通滤波器，可以滤除高频噪声信号。

再次，通过放大电路对滤波后的脉搏信号进行放大，以增加信号的幅度，方便后续的分析处理。

放大电路采用运放电路，通过调整放大倍数和增益可以使信号更好地显示。

最后，通过显示电路将放大后的脉搏信号进行显示。

显示电路可以选择液晶显示屏、LED指示灯或者数码管等。

设计时要考虑显示界面的清晰度和易读性。

软件设计部分包括数据采集、信号处理和心率计算等。

数据采集模块负责从传感器获取脉搏信号，以一定的采样频率采集信号，并存储到单片机的存储器中。

信号处理模块对从传感器得到的脉搏信号进行处理，如滤波、放大等。

滤波可以采用数字滤波算法，如均值滤波、中值滤波等。

放大可以通过调整放大倍数和增益来实现。

处理后的信号可以传递给心率计算模块。

心率计算模块负责根据处理后的脉搏信号计算心率。

心率计算可以采用峰值检测算法，通过寻找脉搏信号的峰值来计算心率。

可以设置一个合适的阈值，当脉搏信号超过阈值时，认为达到峰值。

设计完成后，通过实验验证系统的准确性和可靠性。

可以与专业医学仪器进行对比，比较测量结果的一致性。

可以使用心电图或其他血压计进行参考。

综上所述，基于单片机的脉搏测量仪设计可以实现对人体心率的测量和分析，具有体积小、功耗低、成本低等优点。

基于STM32人体脉搏无线监测系统的设计论文摘要：随着生活水平的提高，人们尤其是老年人对自己的健康也越来越重视。

脉搏的波形及频率能够反应人心血管的生理信息。

所以本文是以armstm32为主控模块，设计一种便携式，*作方便的脉搏检测器。

本系统由脉搏采集、液晶显示、无线发送三个模块组成。

脉搏采集是采集人的脉搏数，液晶用的是12232，显示一分钟被测脉搏数，无线发送就是利用gsm模块实现短信的发送，发送到监测人员起到远程*的效果。

关键词：stm32脉搏检测液晶显示gsm一、系统的整理框架。

以armstm32芯片为处理器，主要的模块主要包括脉搏采集模块，lcd显示模块，gsm数据传输模块。

脉搏采集模块采集到脉搏信号经信号放大及模数转换后传输到处理器中，经过定时器一分钟的计时，在液晶屏上显示一分钟的脉搏数，stm32控制脉搏数据经由sim300agsm模块以gprs形式发送给监测人员。

通过脉搏数的显示，医生可以获知用户的身体状况，节约了大量的时间。

二、系统硬件以及电路构成。

1、脉搏监测电路。

传感器由光敏二级管发*红外和光敏三极管接受红外组成的分别是电路中的d6和q3。

采用发光二极管作为光源时，可基本抑制由呼吸运动造成的脉搏波曲线的漂移。

红外接收三极管在红外光的照*下能产生电能，它的特*是将光信号转换为电信号。

脉搏也即跟心跳同步，每心跳一次血液浓度变化一次，所以通过对手指的血液浓度的变化检测脉搏信号。

脉搏是微弱信号，信号需要放大，并且先通过低频滤波器进行滤波，在进行放大，最后在经过比较器得到脉冲波，输入到stm32里。

2、stm32处理器及主要接口电路。

stm32f103微控制器是使用cortem-m3内核，工作频率为72mhz，内置高速存储器，具有一个usb和一个can，7个定时器、2个adc、9个通信接口，其工作电压常见为3.3v。

armstm32f103控制模块主要完成对脉搏波波形数据的采集，脉搏信号模数转换以及数据的分析和数据的无线收发，与lcd的显示。

第I 页电子脉搏计数器的设计摘要现如今，脉搏的检测在生活中越来越普遍，普通人自己在家就能测量脉搏，脉搏的测量对应诊断心脑血管疾病有很大的好处。

如今电子脉搏计数器逐步取代传统脉搏诊断方法，可以减轻医疗工作者的精神压力，降低医疗工作者由于某些原因所导致的错误诊断，提高医疗工作者及患者的“幸福感”。

本设计为一个电子脉搏计数器系统，利用一个定时器、一个信号整形放大电路和一个能够将脉搏次数显示出来的由计数器、译码器、数码管构成的显示电路，实现了对人体脉搏的电子测量。

在明确设计目的、设计背景的基础上，结合电子脉搏计数器系统的发展前景和国内外现状，本次方案搭建了数字脉搏计数器的框架，明确了系统工作原理，着重分析单稳态触发工作原理，重点通过传感器电路、整形放大电路、倍频电路、定时电路、计数译码显示电路完成了整体电路设计，并进行了仿真结果分析。

在此基础上，硬件电路连接后经过电路测试、PCB板测试证明电子脉搏计数器系统能够满足预期、发挥作用，具有很强的实用性，为预防和治疗疾病提供参考，有益于公共卫生事业的发展。

【关键词】电子脉搏计数器，定时器，信号整形放大，数码管Design of electronic pulse counterAbstractNowadays, the detection of pulse is becoming more and more common in life. Ordinary people can measure the pulse at home by themselves. The measurement of pulse has great benefits in diagnosing cardiovascular and cerebrovascular diseases. Today, electronic pulse counters gradually replace traditional pulse diagnostic methods, which can reduce the mental stress of medical workers, reduce the misdiagnosis caused by medical workers for certain reasons, and improve the "happiness" of medical workers and patients. Originally designed as an electronic pulse counter system, using a timer, a signal shaping amplifier circuit, and a display circuit composed of a counter, a decoder, and a digital tube that can display the pulse number, the electronic measurement of the human pulse is realized. .Based on a clear design purpose and design background, combined with the development prospects of the electronic pulse counter system and the status quo at home and abroad, this scheme sets up the digital pulse counter framework, clarifies the system's working principle, and focuses on the analysis of the monostable triggering working principle. The whole circuit design is completed through the sensor circuit, shaping amplifier circuit, frequency doubling circuit, timing circuit, and counting decoding display circuit, and the simulation results are analyzed. On this basis, after the hardware circuit is connected, the circuit test and PCB board test prove that the electronic pulse counter system can meet expectations and play a role, has a strong practicality, provides a reference for the prevention and treatment of diseases, and is beneficial to the development of public health.【Key Words】Electronic pulse counter, timer, signal shaping amplifier, digital tube目录1 绪论 (1)1.1 设计目的 (1)1.2 研究背景 (1)1.3 国内外研究动态 (2)1.4 发展趋势 (2)1.5 论文结构 (3)2 方案设计............................... 错误!未定义书签。

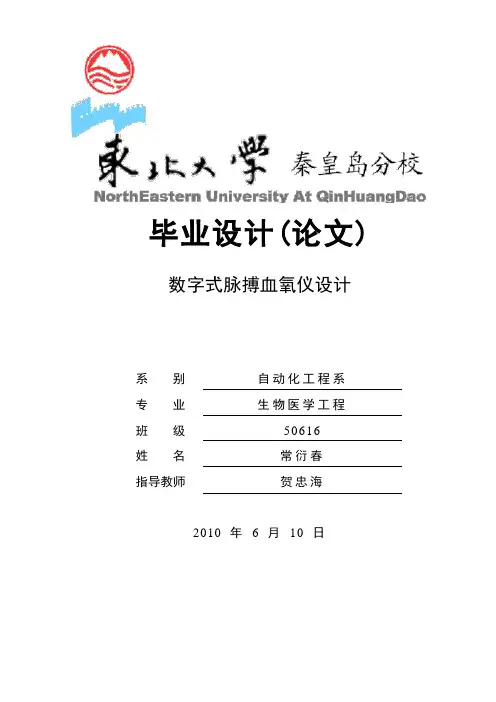

毕业设计(论文)数字式脉搏血氧仪设计系别自动化工程系专业生物医学工程班级50616姓名常衍春指导教师贺忠海2010 年 6 月10 日摘要脉搏血氧仪是一种可连续、无创、方便地检测动脉血氧饱和度的仪器。

由于其在系统设计和信号处理方法上存在的缺陷,使它在测量的精度、重复性、稳定性等方面还存在需要探讨和完善的地方。

本课题提出了基于动态光谱的脉搏血氧测量原理，并且在该原理的指导下，设计了一套数字化脉搏血氧检测系统。

系统采用纯数字芯片设计，提高了系统稳定性和重复性。

系统采用数字滤波和数字解调的方法，用软件提取光电脉搏波信号。

并在动态光谱原理基础上，根据推导出的算法，获得了高精度的脉搏血氧饱和度测量值。

本课题的创新与主要工作体现在以下方面：（1）通过分析传统脉搏血氧测量原理引起的测量误差，在理论上推导出实现高精度脉搏血氧测量的方法——基于动态光谱方法的脉搏血氧测定法，这种方法在原理上可以消除由于测量条件及个体差异等多方面因素对测量精度的影响。

（2）针对传统的脉搏血氧饱和度检测系统中因模拟电路复杂而引起的系统稳定性和重复性差的问题，本文提出了数字化的设计思想，根据动态光谱测量原理采用现代微处理器、集成电路技术，设计了脉搏波信号的检测、采集及处理系统。

提高了系统稳定性和可重复性，降低了由于模拟电路不稳定所造成的系统测量误差。

（3）采用数字解调的方法对采样的数字信号解调为双路光信号，并用软件提取光电脉搏波。

在动态光谱理论的基础上，对光电脉搏波信号进行时域频域转换，所得到基波分量用于血氧饱和度计算，获得了高精度的脉搏血氧饱和度测量值。

本系统在硬件方面设计了以MSP430为核心的信号检测和采集系统，并结合了双波长频分法和过采样技术，在提高分辨率和信噪比的同时，大大简化了硬件电路。

并利用数字滤波和数字解调的数据处理方法，完成双路信号分离。

研究了容积脉搏波的软件提取和检出，并在通过傅立叶变换得到光电脉搏波的基波分量，用于血氧饱和度计算。

分类号 TP216 单位代码 11395 密级学号 0905270128学生毕业设计（论文）题目基于单片机的脉搏测量仪设计作者院 (系)专业测控技术与仪器指导教师答辩日期2013 年 6 月 1 日毕业设计（论文）诚信责任书本人郑重声明：所呈交的毕业设计（论文），是本人在导师的指导下独立进行研究所取得的成果。

毕业设计（论文）中凡引用他人已经发表或未发表的成果、数据、观点等，均已明确注明出处。

尽我所知，除文中已经注明引用的内容外，本论文不包含任何其他个人或集体已经公开发表或撰写过的研究成果。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

本人毕业设计（论文）与资料若有不实，愿意承担一切相关的法律责任。

论文作者签名:年月日摘要脉搏波所呈现出来的形态、强度、速率和节律等方面的综合信息，能反映出人体心血系统中许多生理疾病的血流特征。

根据人体脉搏信号特征，本论文设计了一种基于单片机的脉搏测量系统。

系统采用红外发射与接收二极管充当脉搏传感器来采集脉搏信号。

首先将采集到的信号通过低通滤波与放大电路对脉搏信号进行处理，然后，将放大的脉搏信号通过整形电路进行电压基准变化，在经过一次放大电路对整形后的脉搏信号进行放大，将信号转换为AT89S52单片机易于处理的脉冲信号。

通过单片机编程对脉冲信号进行处理，测量出一分钟内的脉搏次数，最终在数码管中直观的显示出来。

为了节省时间，一般不会作一分钟的测量，通常是测量10秒钟时间内的脉搏数，再把结果乘以6即得到每分钟的脉搏数。

发光二极管可以通过发光的形式显示脉搏的跳动。

关键词：脉搏测量仪；AT89S52；LED；信号处理The Design of Pulse Measurement Instrument Based onSingle Chip MicrocomputerABSTRACTComprehensive information form, strength, speed and rhythm of the pulse wave show, can reflect the human cardiovascular system flow characteristic in many physiological diseases. According to the characteristics of the human pulse signals, this paper designed a pulse measurement system based on mcu.System uses infrared emitting and receiving diode acts as a pulse sensor to collect the pulse signal. Firstly, the collected signal through low-pass filtering and amplifying circuit for pulse signal processing, then, the pulse signal amplification of the voltage reference change through the shaping circuit, after an amplifying circuit amplifies the pulse signal after shaping, the signal is converted into AT89S52 microcontroller manageable pulse signal. Processing through the MCU programming on the pulse signal, measured the pulse of one minute, times, finally in the digital tube display.In order to save time, generally not as a measure of a minute, often is the number of pulse measurement 10 seconds, then the result is multiplied by 6 to obtain the pulse number per minute. Light emitting diode can be displayed by light pulse.Key words: Pulse measuring instrument; AT89S52; LED; Signal processing目录摘要 (III)ABSTRACT .................................................................................................................. I VI 1 绪论 . (1)1.1 脉搏测量仪介绍 (1)1.2 脉搏测量仪的应用 (1)1.3 本设计所要实现的目标 (2)1.4 本文的设计方案：采用以单片机为核心的控制方案 (2)2 主要器件介绍 (3)2.1 单片机的选择 (3)2.1.1 AT89S52简介 (3)2.1.2 AT89S52的特点 (3)2.1.3 AT89S52引脚功能说明 (4)2.2 传感器的选择 (6)2.2.1 红外发光二极管简介 (7)2.2.2 光敏三极管简介 (7)2.3 驱动芯片的选择 (8)2.3.1 74LS245简介 (8)2.3.2 74LS04简介 (8)2.4 显示器的选择 (9)2.4.1 三位共阳八段数码管简介 (9)2.4.2 八段数码管字形表 (10)3 系统硬件设计 (11)3.1 设计原理 (11)3.2 外围电路 (11)3.2.1 电源电路 (11)3.2.2 复位电路 (12)3.2.3 晶振电路 (13)3.2.4 脉搏信号采集放大电路 (13)3.2.5 LED显示电路 (14)4 系统软件设计 (17)5 软件调试及仿真 (19)5.1 软件编译 (19)5.1.1 工程的创建 (19)5.1.2 单片机的选择 (19)5.1.3 程序的编译 (20)5.2 系统仿真测试 (21)6 结论 (23)参考文献 (25)致谢 (27)附录A (29)附录B (31)1绪论1.1脉搏测量仪介绍脉搏测量仪是用来测量一个人脉搏跳动次数的电子仪器，也是心电图的主要组成部分，因此，在现代医学上具有非常重要的作用。

毕业设计（论文）脉搏测试仪的设计The Pulse test instrument’s design1毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。

作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

本人完全意识到本声明的法律后果由本人承担。

作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

涉密论文按学校规定处理。

作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。

实验报告课程名称：暑期实验技能训练指导老师：成绩：实验名称：脉搏测量仪实验类型：硬件同组学生姓名：一、实验目的和要求（必填）三、代码缺陷及修正记录五、讨论、心得二、实验内容和代码（必填）四、实验结果与分析（必填）一、任务与要求设计制作一个脉搏测试仪，利用红外发射、接受传感器对手指末端血流变化的检测，间接检测出脉搏信号，并在数码管上显示每分钟所测人体脉搏数，要求测量稳定、准确。

1．测量范围：0~240 次/min；2．由于所测信号很微弱，易受干扰，必须加滤波电路。

按正常人脉搏数为60~80 次/min，老人为100~150 次/min，在运动后最高跳动次数为240 次/ min设计低通放大器。

5Hz 以上是病人与正常人脉搏波体现差异的地方，应注意保留。

因此特征频率取8Hz 左右；3．测量精度：+-5%；4．采用+5v 单电源供电；二、方案设计1.设计时要考虑的问题由于人体的脉搏信号具有频率低、幅度小干扰大，不稳定度低，随机性强等特点，使得对脉搏信号的采集放大电路的设计提出了很严格的要求，尤其是抗干扰变为十分重要，需要设计低通滤波器进行滤波。

选择放大器时需要从增益、频率响应，输入阻抗，共模抑制比，噪声，漂移等几个方面加以综合考虑。

抗干扰（1）工频50HZ干扰及其各次谐波使用频率为50HZ的市电的电子仪器设备会对检测系统会产生较大的干扰，其幅值大约是脉搏信号峰峰值的50%，是主要的干扰源（2）肌电干扰肌肉的收缩会产生微伏级的电势，其幅值大约是脉搏信号峰峰值的10％，维持时间大约是50ms，频带范围可以在0HZ~10000HZ。

（3）由于呼吸引起的基线漂移和ECG幅度变化呼吸引起的基线漂移可以看成是一个以呼吸的频率加入ECG信号的窦性成分（正弦曲线），这个正弦成分的幅度和频率是变化的。

呼吸所引起的ECG信号的幅度的变化可以达到15％。

基线漂移的频率是从0.15～0.3HZ。

低噪声、低漂移在脉搏信号放大器中，由于增益较高，噪声和漂移是两个较重要的参数。

电子脉搏计毕业设计引言电子脉搏计是一种用于测量人体脉搏的仪器，可以实时监测心率并提供相关数据。

本文将介绍一个关于电子脉搏计的毕业设计，旨在设计出一款功能完善、精确可靠的电子脉搏计。

一、设计背景近年来，心脑血管疾病的发病率逐渐增高，对心脏健康的关注越来越重要。

在日常生活中，人们对自己的心率了解的程度较低，并往往只关注在出现问题时寻求医疗帮助。

然而，随着科技的飞速发展，人们对个人健康的关注也越来越高。

设计一个电子脉搏计是为了使更多的人能够实时监测和了解自己的心率，提高对心脏健康的认识。

二、设计目标1. 实时测量心率：设计一个在佩戴时能够实时测量心率的电子脉搏计，可以方便用户随时了解自己的心脏情况。

2. 精确可靠：电子脉搏计应具有高精确度和可靠性，确保测量数据准确无误。

3. 可穿戴设计：为了方便用户随身携带和佩戴，设计的电子脉搏计应具有轻巧、便捷的可穿戴性。

4. 数据记录和分析：电子脉搏计应能够记录测量数据并提供分析，帮助用户更好地了解自己的健康状况。

三、设计方案1. 传感器选择：为了实现实时心率测量，可以选用光电传感器来监测血液流速和心率。

光电传感器具有高灵敏度和可靠性，可以准确测量心率并提供稳定的数据。

2. 移动应用程序开发：设计一个移动应用程序，通过无线连接将测量数据传输到用户的智能手机或其他设备上。

用户可以通过应用程序随时查看心率数据，并进行自定义设置和分析。

3. 心率数据记录和分析：电子脉搏计应具备数据记录和分析功能，可以将历史测量数据保存在设备或云端服务器中，并提供图表和趋势分析，帮助用户更好地了解自身心脏状况。

4. 设计外观和佩戴舒适性：考虑到电子脉搏计的可穿戴性，设计时应注意外观设计和佩戴舒适性，使用户能够长时间佩戴并不感到不适。

四、设计结果经过设计和开发，我们成功实现了一款电子脉搏计。

该设备具备实时测量心率、精确可靠、可穿戴设计、数据记录和分析等功能。

用户可以使用移动应用程序随时查看心率数据，并得到个性化的健康报告。

数字式人体脉搏仪的设计学生：XXX 指导老师：XXX内容摘要：医院的护士每天都要给住院的病人把脉记录病人每分钟脉搏数，方法是用手按在病人腕部的动脉上，根据脉搏的跳动进行计数。

为了节省时间，一般不会作1分钟的测量，通常是测量10秒钟时间内心跳的数，再把结果乘以6即得到每分钟的心跳数，即使这样做还是比较费时，而且精度也不高。

本文介绍一种用单片机制作的脉搏测量仪，只要人把手指放在传感器内2秒钟就可以精确测量出每分钟脉搏数，测量结果用三位数字显示。

关键词：AT98C2051单片机脉搏测量仪光电图Design for digital dermic measuring instrument Abstract: Nurse Hospital wants to give in hospital every day the patient takes the pulse to record the patient each minute pulse number, the method is with the hand according to on the patient wrist's department artery, carries on the counting according to pulse's beat. For the saving of time, will not make 1 minute survey generally, usually will be surveys in 10 seconds time palpitation's number, will be multiplied by again the result 6 namely obtains each minute palpitation number, even if will do this is quite time-consuming, moreover the precision will not be high. This article introduced that one kind the pulse measuring instrument which manufactures with the monolithic integrated circuit, so long as the human places the finger in the sensor 2 seconds to be possible the precision measuring each minute pulse number, the measurement result showed with three digits.Keywords: AT89C2051 monolithic integrated circuit photo electricity目录前言 (1)1 硬件电路设计 (2)1.1 AT89C2051主要性能 (2)1.2 AT89C2051的结构框图 (3)1.3 AT89C2051的引脚说明 (4)1.4 复位电路 (5)1.5 振荡电路 (5)2 基本结构模块 (6)2.1 脉搏波检测电路 (6)2.2 脉搏信号拾取电路 (7)2.3 信号放大 (8)2.4 波形整形部分 (9)3 整体电路分析 (10)3.1 光发射电路 (10)3.2 光电转换电路 (10)3.3 信号采集及处理系统 (11)3.4 过采样技术的应用 (11)3.5 整体硬件电路设计 (12)4 软件设计 (13)4.1 程序设计 (13)4.2 程序源代码 (14)5 结束语 (16)参考文献 (18)数字式人体脉搏仪设计前言脉搏测量属于检测有无脉博的测量，有脉搏时遮挡光线，无脉搏时透光强，所采用的传感器是红外接收二极管和红外发射二极管。

毕业设计论文数字脉搏测试仪的设计与实现目录目录 (I)摘要 ................................................................................................................ III I ABSTRACT...................................................................................... I错误!未定义书签。

1绪论 (4)1.1脉搏测量的概况及意义 (4)1.2本文研究的主要内容 (5)2系统总体设计方案 (3)2.1 硬件设计方案选择 (3)2.1.1 脉搏传感器的选择 (3)2.1.2 单片机的选择 (5)2.2 软件设计方案 (6)3系统硬件电路设计 (8)3.1脉搏信号放大电路设计 (8)3.2A/D转换电路设计 (8)3.3 单片机最小系统的设计 (16)3.4显示电路设计 (17)3.5 报警电路设计 (11)4系统软件设计 (18)4.1脉搏频率测量原理 (19)4.2 系统主程序的设计 (21)4.3 系统子程序的设计 (21)4.3.1 显示子程序的设计 (21)4.3.2 报警子程序的设计 (21)5仿真与调试 (26)5.1 Protues简介 (26)5.2 仿真结果 (27)5.3 系统调试 (28)结束语 (30)致谢 ............................................................................................ 错误!未定义书签。

参考文献.. (32)附录 (33)附录一：硬件电路原理图 (33)附录二：数字脉搏测试仪PCB图 (30)附录三：数字脉搏测试仪设计的源程序................................................ 错误!未定义书签。

第1章绪论1.1 研究背景和意义随着社会和科学技术的不断进步，人们对生命现象的认识也越来越深入，生物医学信号的检查是对人体健康状况评估的手段。

在医院里，通过检查必要的生物医学数据，医生可以对病人健康程度做一个评估，并且根据数据诊断出病患所得的疾病以及康复状况。

同时，医药保健类产品早已经不是医院的专利，以家庭为单位，几乎每个家庭都配备了必要的医疗保健类用品[1-3]。

在适宜的医疗设备条件下，病人可以不依靠医生的辅助，自己采集医学生理数据，通过医学根据对此参数分析，评估健康水平或者诊断自身是否有疾病。

现代的医疗仪器给人民生活带来了便捷，在智能化、便携式、可靠性、安全性等方面都有了很大的提高。

仪器在实现功能的同时都有不同的特点，有的仪器便于携带，有的仪器操作简单。

当然，结合众多优点的仪器无疑受到消费者的青睐。

以医院为单位，因为测量出来的数据可以直接提供给医生作为诊断或评估病人身体状况的参考，所以这类医疗仪器性能高、功能强大、测量数据准确。

而对于以家庭或个人来说，在保证功能的同时，方便测量生理数据、便于携带、价格低廉、智能化这些特点是此类医疗仪器发展的趋势。

作为诸多生理信号的一种，脉象信号蕴含着丰富的信息，从脉搏波中提取人体的生理病理信息作为临床诊断和治疗的依据，历来都受到中外医学界的重视。

脉搏波所呈现出的形态(波形)、强度(波幅)、速率(波速)和节律(周期)等方面的综合信息，在很大程度上反映出人体心血管系统中许多生理病理的血流特征[4]。

许多中医文献分析脉象的形成和西医分析虽然表、述各有不同，但是有相同的科学原理。

人体循环系统由心脏、血管、血液所组成，负责人体氧气、二氧化碳、养分及废物的运送。

血液经由心脏的左心室收缩而挤压流入主动脉，随即传递到全身动脉。

当大量血液进入动脉将使动脉压力变大而使管径扩张，在体表较浅处动脉即可感受到此扩张，即所谓的脉搏[1]。

正常人的脉搏和心跳是一致的。

脉搏的频率受年龄和性别的影响，婴儿每分钟120-140次，幼儿每分钟90-100次，学龄期儿童每分钟80-90次，成人为60-100次/分，老年人为55-60次/分。
