简易电子脉搏计的设计
标签: 脉搏计电子设计2009-11-09 11:35
电子脉搏计设计
一、设计任务与要求
为提高运用电子技术基本知识进行理论设计、实践创新以及独立工作、团队合作的能力，通过实践制作一个数字频率计，学会合理的利用集成电子器件制作基于数字电路和模拟电路的课程设计与制作。
电子脉搏计是用来测量一个人心脏跳动次数的电子仪器，也是心电图的
主要组成部分。它是用来测量频率较低的小信号。
要求：
(1)实现在1min内测量脉搏数；
(2)用数码管将测得的脉搏数用数字的形式显示；
(3)测量误差小于±4次/min。
二、方案设计与论证
1．设计框图
方案一
1）信号发生与采集将脉搏跳动信号传感器转换为与此相对应的电脉冲信号。
2）放大电路把传感器的微弱电流放大，微弱电压放大。可采用高输入阻抗的非门进行放大。
3）低通滤波滤除空气中的高频，只让低频脉冲信号通过。对脉搏信号进行采集的时候，空气中交流工频干扰最大，根据有源滤波的原理，在接至非门的输入与输出之间作为直流偏置电阻上并联一个电容。
4）整形电路可用两个非门组成的施密特触发器对放大后的信号进行整形。
5）定时电路用555定时器组成的单稳态触发器进行1分钟的精确定时。
6）计数、译码、显示用来读出脉搏数，并以十进制数的形式由数码管显示出来。片CD40110有计数译码功能，数码管采用共阴数码管。
方案二
与方案一相比，信号发生与采集、定时电路、计数译码显示电路不变。其他有所改变。
2）放大电路用普通运放进行发大，为达到高输入阻抗的要求，采用同相比例放大。
3）低通滤波在运放的反馈电阻上并联一个电容，达到滤波的效果。
4）整形电路通过运放组成的单限比较器进行脉冲整形。
方案二的放大电路除了在阻抗匹配方面略显弱势之外，使用更为普遍，。为了探索非门再放大方面的应用，选择了方案一。
三、单元电路设计与参数计算
1．信号发生与采集
脉搏传感器的作用是将脉搏信号转换为响应的电冲信号。脉搏传感器是脉象检测系统中重要的组成部分，其性能的好坏直接影响到后置电路的处理和结果的显示。目前典型的脉搏传感器有以下三种：光电类、压阻类和压电类。在这三种
当中目前采用最多的是压电型传感器，其工作原理是利用敏感元件直接把压力转变为电信号。
本次课程设计中，在电路调试部分可利用函数信号发生器，使用正弦波模拟人体脉搏跳动。
函数信号发生器
2．放大与滤波电路
非门电路在高低电平转换之间,即载止与饱和之间，有一过渡区,这一段过渡区就是放大区(线性区)，利用这一区域,可将非门作放大器之用。使用方法：将兆欧级电阻接至非门的输入与输出之间作为直流偏置电阻，这时，非门工作于放大区.就可作放大器用了。一般情况下，一级放大倍数可达20多倍。
对脉搏信号进行采集的时候，空气中交流工频干扰最大，根据有源滤波的原理，在接至非门的输入与输出之间作为直流偏置电阻上并联一个电容。依据公式1/2πRC<50HZ算出各参数。
3. 整形电路
由两个非门组成的施密特触发器，输入电压经电阻R4和R5分压后来控制非门的工作状态，要求R5>R4。当输入电压上升到略大于正向阈值电压或下降到略小于负向阈值电压时，施密特触发器的状态才会迅速翻转，从而输出边沿陡峭的矩形脉冲。
4．定时电路
本试验采用555单稳态定时电路，定时时间为60s。工作原理大概如下：将555定时器的2脚作为触发信号的输入端，同时将放电段DIS和阈值输入端TH相恋后和定是原件R、C相连，通过R接电源，通过C接地，便组成了单稳态触发器。时间常数有t=1.1RC可以求得。本次试验 C7=47uF， R=1.16M，精确定时可调R8得到。
555单稳态定时电路
表1 CD4O110逻辑功能表
5．计数译码显示
本设计中采用CD40110作为计数器，因为它有译码功能，可与数码管直接连接。因为脉搏测试器中需要上十位的数字。因此，将两片CD40110直接按并行进位方式连接的百进制计数器。
R12、R15的TE（4脚）为低电平时，允许计数脉冲输人，当TE为高电平时，计数器被禁止，不能计数。555集成定时器与C7、R7、R8、R9构成的定时电路，其输出端（3脚）接非门后与R12、R15的TE（4脚）相连接。平时，555的输出为低电平，经非门后为高电平，使R12、R15计数禁止；当按下S1时，555的输出变为高电平（经非门后为低电平），C10经R7、R8、R9充电，定时开始。与此同时，R12、R15允许计数脉冲进入，60秒后，555的输出又变为低电平，使计数器停止计数，此时，数码管显示的计数结果即为一分钟内脉搏跳动的次数。C10、R10组成清零电路，用来保证在电源接通瞬间，R12、R15自动复位清零。七段数码管与CD40110的连接方式如下：
6、电源电路
电源退耦电路，采用了大容量电解电容旁边并联一只小电容的电路结构，这样大容量电解电容肩负着低频交变信号的退耦，滤波，平滑之作用；而小容量电容则以自身固有之优势，消除电路网络中的中，高频寄生耦合。在这些电路中的这一大一小的电容均称之为退耦电容。所谓退耦，既防止前后电路网络电流大小
变化时，在供电电路中所形成的电流冲动对网络的正常工作产生影响。换言之，退耦电路能够有效的消除电路网络之间的寄生耦合。
四、总原理及元器件清单电路工作
1、总电路图：
2、工作原理：
打上电源开关，电路各部分开始工作。首先是压电陶瓷片采集人体的的脉搏信号，经放大和整形后，脉冲数进入计数器，经译码后显示，计数开始。来一个脉冲计数器就加一。按键按下，定时开始，60s后，定时器输出端电平翻转，计数器停止工作。数码管显示出脉搏跳动的次数。
3、元器件清单
五、调试与分析
第一次调试：接通电源，数码管亮的段码有错。原因：原理图中数码管管脚与CD40110管教连接不匹配。解决办法：重新画了一小块数码管段码转换电路。电路图如下：
再将模拟脉搏信号从函数发生器发出，Vpp设置为5mv,计数器不工作，依次上调，直到Vpp=5v,计数器开始工作。原因：放大电路没有工作。解决办法：不接信号源，测试CD4069各管脚工作电压均为2.5，正常。接通信号源，CD4069的1脚输入信号，2脚无信号输出。在实验板上连接放大电路，改变非门的直流反馈电阻大小，3M、7M、10M均无反应。上网查找相关资料，解释说非门的放大作用效果不容易出现，对信号、电阻要求的条件也较高。最后，重新搭建运放放大电路。电路图如下：
第二次调试：接通电源，加上信号，Vpp设置为5mv，电路工作，开始计时。调节滑动变阻器，以使电路精确定时。最后发现，滑动变阻器调节为零，定时时间仍然超过60s。原因：可能由于电路结构的影响，定时电阻并不符合公式
t=1.1RC，稍显过大。解决办法：将用做定时电阻的100K短接。重新调节滑动变阻器，可达到60s精确定时。
六、实验结果
通过上述调试，电路能正常工作，但是接上压电陶瓷片采集人体的脉搏信号，结果仍不理想。六、实验结果
左图为方案一整体电路PCB（包括电源退耦电路），右上图为数码管转换PCB，右下图为放大部分的PCB（包括电源退耦电路）。
七、结论与心得：
本次实验由我和队员共同完成，在这个过程中使我受益匪浅。在确定各模块电路的过程中，不但训练了我们查找资料的能力，更是一次很好考验我们用所学的模拟电子技术基础和数字电子技术基础等相关知识来判断电路正确与否的机会。通过此次课程设计的锻炼，自己的动手能力有了很大的提高，查找问题、解决问题的能力也有了相应的进步。
当然，这次试验也让我看到了我们的很多缺陷。首先就是在画原理图的时候没有看清数码管的管脚，以致出现乱码的情况。还有就是在确定方案之前，没有
在实验板上认真搭建电路，事前摸清放大模块的工作情况。由于这两次较大的失误使整个设计与制作过程耗时耗力耗材超过预算。
总的来说，本次设计有苦也有甜。设计思路是最重要的，只要你的设计思路是成功的，那你的设计已经成功了一半，因此我们应该在设计前做好充分的准备。同时熟练地掌握课本上的知识，这对试验中出现的问题进行分析解决也是相当重要的。这次设计留给我们印象最深的是要设计一个成功的电路，必须要有耐心，更要有坚持的毅力。
参考文献：
[1] 华成英编著.《数字电子技术基础（第四版）》.高等教育出版社2006
[2] 崔瑞雪、张增良编著.《电子技术动手实践》.北京航空航天大学出版社2007
[3] 康华光编著.《电子技术基础模拟部分（第四版）》.北京：高等教育出版社1998
[4]《实用医疗保健电子装置制作》
基于单片机的电子脉搏计的设计
毕业设计论文 基于单片机的电子脉搏计的设计
人们在日常生活或是医学上常常是通过测量脉搏跳动的力度和频率来检测身体的健康状况，而普通的方法是用手按在人腕部的动脉上，根据脉搏的跳动进行计数，这样不仅测量时间长而且精度不高，为了节省测量时间，一般不采用长时间测量，而是几秒钟之内测出脉搏数。本文介绍一种基于STC89C52单片机的电子脉搏计，通过测量腕部动脉的压力，把压力转变为电信号，送入单片机，可以在3秒钟之内精确测量出每分钟脉搏数，测量结果用三位LED数码管显示，并且脉搏波形通过串口送入PC机，实时显示脉搏波形。 脉搏计是最常用的医疗检查设备之一，实时准确的脉搏测量在日常生活、患者监控、临床治疗及体育运动等方面都有着广泛的应用。脉搏测量包括瞬时脉搏测量和平均脉搏测量。瞬时脉搏可以反映心率的快慢，同时能反映心率是否匀齐；平均脉搏测量虽然只能反映心率的快慢，但记录方便。本文设计的电子脉搏计可以把这两个参数在测量时都记录下来并且显示，瞬时测量结果通过PC机实时显示，平均脉搏测量结果通过LED七段数码管显示。 关键词：STC89C52 单片机脉搏串口 Based on SCM electronic pulse plan design
People in daily life or medicine is often measured by the pulse frequency and strength to detect the health status of body by hand, and ordinary people by the arteries in the wrist, according to a pulse count, thus not only beat measuring time long and accuracy is not high, in order to save the measuring time, generally does not use the long time measurement, but a few seconds pulse count. Measured This paper introduces a STC89C52 MCU based on the electronic pulse plan, by measuring the pressure, the wrist artery pressure into electrical signals, into a single-chip microcomputer, can accurate measurement in three seconds per minute, a pulse with measurement results number three LED digital display, and pulse tube through a serial port into PCS, real-time display pulse waveform. Pulse meter is one of the most commonly used in the medical examination device, real-time accurate measurement of the pulse of daily life, patient monitoring, clinical treatment and other aspects of sports have a wide range of applications. Pulse measurements include transient pulse measurement and the average pulse measurement. Instantaneous heart rate may reflect the speed of the pulse, while heart rate can reflect whether the uniform homogeneous; average heart rate, pulse measurement can only reflect the speed though, but the record of convenience. This design of elec- tronic pulse meter to measure these two parameters are recorded and displayed the time, instantaneous measurements in real time through the PC, shows that the average pulse measurements by seven segment LED digital display. Keywords: STC89C52; microcontroller; pulse; the serial interface
【设计任务与要求】 1、要求用十进制数显示被测人体脉搏每分钟跳动的次数，测量范围30～160次/min； 2、要求在短时间内（5s、15s）测出脉搏数/每分钟； 3、测量范围要求在±4次/min以内； 4、要求锁定每分钟脉搏数，将测量结果通过数码管出来，共分为显示计数过程，不显示技术过程两种方案； 5、要求采用手动清零、自动清零（自启动）两种方式。 【课程方案原理框图】 【课程方案】 1、信号发生与采集将脉搏跳动信号传感器转换为与此相对应的电脉冲信号； 2、放大电路把传感器的微弱电流放大，微弱电压放大，采用高输入阻抗的非门进行放大； 3、低通滤波滤除空气中的高频，只让低频脉冲信号通过。对脉搏信号进行采集的时候，空气中交流工频干扰最大，根据有源滤波原理将其滤除。 4、整形电路可用两个非门组成的施密特触发器对放大后的信号进行整形； 5、定时电路用555定时器组成多谐振荡器，达到5s、15s的精确计时； 6、通过计数、译码、显示读出脉搏数，并以十进制数的形式由数码管显示出来。数码管采用共阴数码管。 【单元电路设计与参数计算】 1、信号发生与采集： 通过陶瓷压电传感器对脉搏进行采样收集。 2、放大与滤波电路： 将5mV的正弦信号放大为5V的正弦信号，即差模电压增益为1000。
图示为用LM324设计的同相放大器，其输出信号，Vi 为幅值为5mV 的输入信号。则另： 倍。，即正弦信号放大了可得10001000,321,33≈= Ω==Ω=Vi Vo Av K R R M R Vi R R Vo )1 3 1(+=左图为二阶低通滤波器电压增益随频率变化曲线，在f=f o 之后随f 增加，增益急剧下降，从而达到低于f 频率通过的效果
晓月寒冰 (斑竹) 9月23日顶楼举报 PDF电子书具有纸版书的质感和阅读效果，可以“逼真地”展现原书的原貌，而显示大小可任意调节，给读者提供了个性化的阅读方式。PDF文件可以不依赖操作系统的语言和字体及显示设备，阅读起来很方便。这也是PDF文件应用很普及的一个原因。 本文借助Adobe Acrobat给大家讲解一下PDF电子文档的简单制作方法以及在制作过程中可能出现的问题或者一些需要大家注意的地方。 目前用来制作PDF电子文档的软件比较多，只有Acrobat功能最强大而且在中文支持方面也做的比较出色，尤其在安装了中文简体字库以后，制作纯中文的PDF文档更是十分方便。在开始我们的制作过程以前，我必须说明一点，请大家务必注意：英文电子文档可以使用Acrobat直接打开（诸如直接打开HTML页面或者TXT文档）！但是，对于中文文档需要将其转化成PDF文档。 你可以到这里下载Acrobat 9.0，安装了Acrobat之后，在Windows控制面板中的“打印机”中会出现Adobe PDF，任何文档我们都可以通过这个打印机打印成PDF文档。 PDF电子书制作第一步：准备好源文件 PDF电子书制作第二步：文字处理及排版 PDF电子书制作第三步，打印输出原始PDF文件 PDF电子书制作第四步，初始PDF文档的修改加工 PDF电子书制作第五步，保存所作的修改 PDF电子书制作第一步：准备好源文件 源文件可能是文本文件、HTML文件、DOC文件、RTF文件等等。我们这里假设源文件是DOC 文件（即Microsoft Word 文档）。因为Acrobat并不是一款方便的文字处理软件，所以我们是通过打印方式来制作PDF的，这就跟你的电子文档处理软件有一定的关系，因为所有的文字处理和排版都需要在你的文档处理软件中做好。当然，如果你使用的是WPS/WPS Office 当然也可以。 PDF电子书制作第二步：文字处理及排版 文字处理及排版几乎是制作一本电子书最重要的步骤，因为文字处理的好坏、排版是否得当是决定一本书是否具有亲和力以及是否美观的主要因素，所以大家应该在这方面多花点儿功夫。 由于我们这里只讲制作，所以就不在文字处理上面多说了。这里只是给大家说明几点：第一，
数字电子技术课程设计报告题目:电子脉搏计设计 班级: 姓名: 指导老师: 组号: 2
目录 第一章设计设计任务及要求 (1) 第二章方案设计与论证 (1) 2.1方案一 (1) 2.2方案二 (2) 2.3总结方案 (2) 2.4设计原理及方框图 (3) 第三章各单元电路电路设计与分析 (3) 3.1四倍频电路 (3) 3.2脉搏计数电路 (4) 3.3计时控制电路 (5) 3.4时钟信号产生电路 (6) 3.5译码显示电路 (7) 第四章总体电路原理图及元件清单 (7) 第五章电路仿真及仿真结果分析 (9) 第六章作品照片图 (10) 第七章心得体会 (11)
第八章参考文献 (12) 第九章附页 (13)
电子脉搏计 一、设计设计任务及要求 用中小规模集成块模拟世贤电子脉搏计逻辑控制电路的具体要求如下： （1）实现在15s内测量1min的脉搏数。 （2）用数码管将测得的脉搏数用数字的形式显示。 （3）正常人的脉搏数为60~80次/min,婴儿的为90~100次/min，老人为100~150次/min,可通过与上述正常脉搏数比较，给出测脉搏人的脉搏数高出或低出正常范围的数值。 二、方案设计与论证 方案一 1.传感器将脉搏跳动信号转换为与此相对应的电脉冲信号。 2.放大整形电路把传感器的微弱电流放大，微弱电压放大。 3.四倍频器将整形后所得到的脉冲信号的频率提高。如将15s内传感器所获得的信号频率4倍频，即可得到对应一分钟的脉冲数，从而缩短测量时间。 4.控制电路用555定时器以保证在基准时间控制下，使4倍频后的脉冲信号送到计数、显示电路中。 5.计数、译码、显示电路用来读出脉搏数，并以十进制数的形式由数码管显示出。 6.电源电路按电路要求提供符合要求的直流电源。上述测量过程中，由于对脉冲进行了4倍频，计数时间也相应地缩短了4倍(15s)，而数码管显示的数字却是lmin的脉搏跳动次数。用这种方案测量的误差为±4次／min，测量时间越短，误差也就越大。 方案二 与方案一相比，信号发生与采集、定时电路、计数译码显示电路不变。其他有所改变。 2）放大电路用普通运放进行发大，为达到高输入阻抗的要求，采用同相比例放大。 3）低通滤波在运放的反馈电阻上并联一个电容，达到滤波的效果。 4）整形电路通过运放组成的单限比较器进行脉冲整形。 方案二的放大电路除了在阻抗匹配方面略显弱势之外，使用更为普遍。为了探索非门再放大方面的应用，选择了方案一。
人体脉搏计 （1） 设计内容及要求 设计题目：设计一个人体脉搏计。 内容简要：人体脉搏计的设计是基于传感器，放大电路，显示电路等基础电路的基础上，实现对人体脉搏的精确测量。其设计初衷是适用于各年龄阶段的人群，方便快捷的测量脉搏次数，并用十进制数显示出来。具体的各部分电路接下来将介绍。 传感器信号：传感器采用了红外光电转换器，作用是通过红外光照射人的手指 的血脉流动情况，把脉搏跳动转换为电信号。 放大电路：由于人体脉搏跳动经过传感器后的初始信号电压值很小，所以利用反相放大器将采集的电压信号放大约50倍。又因为该信号不规则，将接入有源滤波电路，对电路进行低通滤波的同时，再次将电压信号放大1.6倍左右。该电路使信号得到80倍的放大，充分的放大方便了后面的工作电路。 整形电路：本电路旨在采用滞回电压比较器对前面放大以后的信号进行整形，使信号更规则，最终输出矩形信号。 倍频电路 ：倍频电路的作用是对放大整形后的脉搏信号进行4倍频处理，以便在15s 内测出1min 内的人体脉搏跳动次数，从而缩短测量时间，以提高诊断效率。 基准时间产生电路：基准时间产生电路的功能是产生一个周期为30s （即脉冲宽度为15s ）的脉冲信号，以控制在15s 内完成一分钟的测量任务。具体各部分是由555定时器产生一个周期为0.5秒的脉冲信号，然后用一个D 触发器进行二分频得到周期为1s 的脉冲信号。再经过由74LS161构成的十五进制计数器，进行十五分频，再经D 触发器二分频，产生一个周期为30s 的方波，即一个脉宽为15s 的脉冲信号。 计数、译码、显示电路：计数器采用3个二进制计数器74LS161分别作个、十、百位，并将其设计成十进制计数器（逢十进位），再由7448译码器译码后接到七段数码管LTS547R （共阴极）上完成三位数十进制数的显示。 控制电路：控制电路的作用主要是控制脉搏信号经放大、整形、倍频后进行计数的时间，另外还具有启动电路及为各部分电路清零等功能 设计要求：最终仪器要能够实现在15s 内测量1min 的脉搏数，并且显示其十进制数字。参考值：正常人的脉搏数为60~80次/min ，婴儿为90~100次/min ，老人为100~150次/min 。所以需要三个显示数码管才能完成显示功能。 （2） 系统框图介绍及方案选择 结合以上各部分电路内容及设计要求分析，以控制电路为枢纽，将经传感器、放大整形电路、倍频电路的脉搏信号和时间信号通过控制电路实现对计数器的控制，使其能够准确的显示脉搏数。脉搏计的原理结构图如下： 根据此框图，各部分电路有如下几种设计方案：放大电路可以在同相放大器和反相放大器之间选择，二者几乎没有区别，在此选择使用反相比较器；整形电路可以用555构成的施密特触发器或者由运放组成的迟滞电压比较器，考虑到运放的使用较555简单方便，图1 脉搏计结构框图 控 制 电 路 基准时间产生电路 计数 译 码 显示 传感器 放大与整形 倍频器
CHM电子书制作教育 CHM电子书制作中心(https://www.doczj.com/doc/312306168.html,)是一个在线免费制作CHM文件（或者叫作CHM电子书、CHM帮助文档、CHM帮助文件）的网上平台，在本平台制作CHM文件，不需要安装任何CHM制作软件，打开浏览器就可以制作，所见即所得的编辑方式，支持模板选择及图片插入等，使用户不需要专业的HTML及CHM知识就能制作出精美的CHM文件，适合广大用户使用。 本教程是针对本平台制作，相信您在看完本教程之后，一定能在本平台上很容易地制作出您理想中的CHM文件！ 我们的目标：容易、共享、开放、实用 更新：二○一○年五月二十五日三分钟教你制作CHM电子书 第一分钟要做的事情是： 一、打开CHM电子书制作中心网站https://www.doczj.com/doc/312306168.html, 建议用户收藏起来或者设置成为主页，不会收藏的朋友请点击网站右上角的图标，以方便您要使用的时候能方便找到本站。 二、分两种情况： 1、如果你是注册会员，请登录，登录后点击以下的图标： 2、如果不是，也没关系，本站支持游客制作，请直接点击首页的图标：
不过请注意，游客制作的CHM文件在提交页面跳转后就不能再进行修改，建议大家还是注册成为会员，注册成为会员是免费的，会员制作的CHM可以再进行修改。为什么要注册成为本站会员 很简单吧？第一分钟就这样过去了哦，请接着住下看。 第二分钟要做的事情是： 一、更改电子书标题，选择左边树型结构的首节点，如图： 点击，这时首节点成为可编辑状态，如图： 在这里输入您的电子书标题后就行了。 二、添加节点内容 选择好左边的节点之后（当前节点会以黑背景显示，其他节点为非当前节点），在右边的编辑区域里输入内容即可，如图： 三、添加节点
报告成绩 电子电路综合实验报告 学生：贺杰 学号：1410404006 专业年级：2014级通信工程4班 指导教师：周妮讲师 起止日期：2016年3月—2016年6月 电气与信息工程学院 2016年6月3日
目录 1目的与意义 (1) 3 方案设计 (1) 4 系统硬件设计 (3) 5仿真调试与分析 (10) 6结论与体会 (10) 参考文献 (10) 附录 (11) 附录A 系统实物图 (11)
摘要：电于脉搏计可以连续台动地测量手术或重危病人的脉搏，也可以用于健康管理，运动员的训练等方面，为提高运用电子技术基本知识进行理论设计、实践创新以及独立工作、团队合作的能力，通过实践制作一个数字频率计，学会合理的利用集成电子器件制作基于数字电路和模拟电路的课程设计与制作。电子脉搏计是用来测量一个人心脏跳动次数的电子仪器，也是心电图的主要组成部分，它是用来测量频率较低的小信号。 1目的与意义 一、目的： 1、掌握组合逻辑电路的工作原理及设计方法。 2、学会安装和调试分立元件与集成电路组成的电子电路小系统。 二、意义 对于医院的危重病人，或者在其他一些特殊场合，需对人的脉搏进行连续检测，本课题即针对这一需求，设计一台简易的电子脉搏计。 1、制作要求 实现在15S测量1min的脉搏数，并且显示其数字。正常人脉搏数为60~80次/min 婴儿为90~100次/min，老人为100~150次/min。（只考虑数字部分，即输入波形视为矩形波） 2、制作步骤 （1）拟定测试方案和设计步骤，填写真值表； （2）根据性能指标，计算元件参数，选好元件，设计电路并画出电路图； （3）进行相应的仿真测试； （4）设计、调试和安装电路并测试； （5）撰写设计报告。 2 方案设计 电子脉搏计是由脉搏计数器和控制时间的定时电路所组成，并且还要在15S测量出1min的脉搏数。所以，我们先按要求，分开设计各个功能的电路图，然后再组合连接成一个完整的按要求的电子脉搏计。 方案一：
本科毕业设计 （ 论文） 开题报告 题目： 基于单片机的脉搏测量仪 的设计 课 题 类 型：设计丁实验研究□论文口 学 生 姓 名： 学 号： 专 业 班 级： 学 院： 信息工程学院 指 导 教 师： 开 题 时 间 年月日 开题报告内容与要求 一、毕业设计（论文）内容及研究意义（价值） 随着科技发展的不断提高， 生命科学和信息科学的结合越来越紧密， 出现了各种新 颖 的脉搏测量仪器，特别是电子脉搏仪的出现，使脉搏测量变得非常方便。 脉诊在我 国已具有
2600 多年临床实践，是我国传统中医的精髓，但祖国传统医学采用“望、闻、问、切”的手段进行病情诊断，受人为的影响因素较大，测量精度不高。科技的创新，脉搏测试不再局限于传统的人工测试法或听诊器测试法，脉搏测量可利用电子仪器测量出精度更就的数据。人体脉搏信号中包含丰富的生理信息，也逐渐引起了临床医生的很大兴趣，达到了方便、快捷、准确的测量脉搏的目的。随着电子测量技术的迅速发展，现代电子测量仪器以极快的速度向数字化、自动化的方向发展。制成的脉搏测量仪器性能良好，结构简单，有较好的应用和推广价值。 脉搏测量仪的设计，必须是通过采集人体脉搏变化引起的一些生物信号，然后把生物信号转化为物理信号，使得这些变化的物理信号能够表达人体的脉搏变化，最后要得出每分钟的脉搏次数，就需要通过相应的硬件电路及芯片来处理物理变化并存储脉搏次数。在硬件设计中一般的物理信号就是电压变化。本系统的组成包括传感器、信号处理、单片机电路、显示电路、键盘输入等部分。 二、毕业设计（论文）研究现状和发展趋势（文献综述） 随着科学技术的发展，脉搏测量技术也越来越先进，对脉搏的测量精度也越来越高，国内外先后研制了不同类型的脉搏测量仪，脉搏测试不再局限于传统的人工测试法或听诊器测试法，脉搏测量可利用电子仪器测量出精度更就的数据。人体脉搏信号中包含丰富的生理信息，也逐渐引起了临床医生的很大兴趣，达到了方便、快捷、准确在测量脉搏的目的。随着电子测量技术的迅速发展，现代电子测量仪器以极快的速度向数字化、自动化的方向发展。制成的脉搏测量仪器性能良好，结构简单，有较好的应用和推广价值。而其中关键是对脉搏传感器的研究。起初用于体育测量的脉搏测试集中在对接触式传感器的研究，利用此类传感器所研制的指脉、耳脉等测量仪各有其优缺点。指脉测量比较方便、简单，但因为手指上的汗腺较多，指夹常年使用，污染可能会使测量灵敏度下降：耳脉测量比较干净，传感器使用环境污染少，容易维护。但因耳脉较弱，尤其是当季节变化时，所测信号受环境温度影响明显，造成测量结果不准确。过去在医院临床监护和日常中老年保健中出现的日常监护仪器，如便携式电子血压计，可以完成脉搏的测量,但是这种便携式电子血压计利用微型气泵加压橡胶气囊，每次测量都需要一个加压和减压的过程，存在体积庞大、加减压过程会有不适、脉搏检测的精确度低等缺点。 脉搏测量仪的发展主要向以下几个趋势发展： （1）自动测量脉搏并且对所得到的脉搏进行自动分析。目前很多脉搏测量仪都具有检测
电子课程设计目录 第一部分电子课程设计题目及要求 1．题目 (1) 2．设计目的 (1) 3．设计内容及要求 (1) 4．脉搏计的基本原理 (1) 第二部分设计方案 1. 提出方案 (2) 2. 方案比较 (3) 第三部分电路设计与分析 (4) 1. 信号发生与采集 (4) 2. 放大电路 (4) 3.有源滤波电路 (5) 4.整形电路 (7) 5.倍频器 (9) 6.基准时间产生电路 (10) 6.1 NE555定时器 (10) 6.2 用555定时器构造施密特触发器 (11) 6.3 用施密特触发器构造多谐振荡器 (12) 7.计数译码器 (13) 7.1 计数电路 (13) 7.2 译码显示 (14) 8.控制电路 (17) 第四部分所用元件及实验心得 (18) 1.元件列表 (18) 2.实验心得 (18) 3.参考文献 (18) 附：总原理图 (19)
第一部分电子课程设计题目及要求 1. 题目人体脉搏计 2．设计目的 2.1熟悉脉搏计电路的组成、工作原理和设计方法。 2.2掌握多谐振荡器、倍频器、计数器、译码器等的工作原理、使用方法、特点、用途及主要参数的计算方法。 2.3熟悉集成电路74LS00、74LS161、CC4518、CC4511、晶闸管、有源滤波电路的特点、用途及主要参数的选择方法。 3．设计内容及要求 3.1设计题目：设计一个脉搏计。 3.2要求：实现在15s内测量1min的脉搏数，并且显示其数字。正常人的脉搏数为60~80次/min，婴儿为90~100次/min，老人为100~150次/min。 3.3放大与整形电路 放大电路：电压放大倍数u A 约为11倍，选R 4 =100 KΩ，C 1 =100μF。试选择其它元 件参数。有源滤波电路：电压放大倍数选用1.6倍左右。运放可均采用LM324，也可选其它型号运放。 整形电路：选用滞回电压比较器，集成运放采用LM339，其电路参数如下：R 10 =5.1KΩ， R 11=100 KΩ，R 12 =5.1 KΩ。 倍频电路：异或门选用可采用CC系列、也可采用TTL系列。基准时间产生电路：试选择电路其它未知参数。 计数、译码、显示电路：试选择电路其它未知参数。 控制电路：试选择电路其它未知参数。 4．脉搏计的基本原理 分析设计题目要求脉搏计是用来测量一个人心脏跳动次数的电子仪器，也是心电图的主要组成部分。由给出的设计技术指标可知，脉搏计是用来测量频率较低的小信号（传感器输出电压一般为几个毫安），它的基本功能应该是 ①用传感器将脉搏的跳动转换为电压信号，并加以放大整形和滤波。 ②在短时间内（15s内）测出每分钟的脉搏数。 简单脉搏计的框图如图1所示。 图1.1 脉搏计原理框图
制作6寸PDF电子书的几种方法 此方法不仅仅适用于Kindle 6寸屏，其它品牌6寸屏的也适用，不过，我只有KINDLE，其它品牌的观看效果没有测试，在KINDLE上看的效果还是不错的。 下面介绍的方法来源于网络，多谢原作者的共享精神，让大家共享其便利，我只是把不同来源的几种方法汇合在一起，方便大家供鉴。 1、WORD2007： 这里分享一个超级简单6吋pdf制作方法。 1、安装Microsoft Office Word 2007（用绿色免安装版也行，用安装版也行） 2、安装Adobe Reader X（如word2007另存为有PDF选项，则adobe reader可不安装,如果您的word2007另存时没有PDF的选项，可以下载个插件，安装后就可以另存成pdf。） 3、6寸PDF的Word模板.dot（16kb）：6寸PDF的Word模板——雅黑5号.rar(4.25 KB, 下载次数: 2277) 你不用模板也行，那就自已去设定：
4、在word2007中打开这个模板文件，将txt文件的内容粘贴到里面，另存为pdf文件，结束。 二、WORD2003： 1、打开Word2003，再打开上面的模板，将文字内容黏贴进去 2、设置与2007没有什么区别，区别就是界面不同： 菜单-文件-页面设置： 页边距：上下左右均为0.2厘米，装订线0 文档网格：行，每页应该是21，跨度应该是15磅左右，不对就自己修改 3、保存你的文件，接下来做一下外围的工作，如下： 与2007不同的是，它没有直接另存为PDF的功能，需要配合其它的软件来实现PDF，这有很多种方法，如PDFfcatory虚拟打印机，或adobe Acrobat,据说Acrobat效果最好，这里就介绍一下它的设置方法： 1、用Acrobat打开一个任意PDF文档； 2、菜单--文件--打印配置，打印机选择Adobe PDF，点击右侧的“属性“，跳出”Adobe PDF 文档属性“界面，见附件图001
众所周知，做电子书的过程其实就是将做好的网页，编译成一个完整的电子书文件而已，所以我们无论使用什么电子书制作软件，都最好事先将所有需要的网页和图片文件放到同一个文件夹里，而且将子目录排好，这样接下来的制作就会轻松多了。 添加文件 单击左方的黄色文件夹，在右方的黄色文件夹按钮中选取一个目录，这就是我们刚才准备的文件夹了。 选好后下方出现了该目录中的所有可编译文件，如果你觉得哪一个文件需要加密的话，点击文件名前方的选择框，在最下方有多种加密方法可供选择。 [所有加密]：加密所有的文件。 [文本加密]：加密HTML，TXT文件。 [无]：不加密任何文件。 编辑目录
文件选择好了后，点击左方“目录”，右方出现三个竖状的框，最左一个是你硬盘上现存的文件目录，中间的是将会在电子书中出现的目录，请注意两个是不同概念的，我们可以在电子书的目录设定中任意改名，而丝毫不会影响硬盘文件的命名。你也可以通过拖拽左边的文件树到右边的目录中。不过这样的排列和命名似乎也不是很合意，怎么办呢？ 我们可以直接在列表上的目录名上按右键，将它们修改得符合我们的心意，软件提供了改名、移动、子目录、改图标等多种方式，让喜欢个性化的你尽展所长。在这个版本中支持多选，群改图标，多选删除，就象资源管理器一样，灵活运用Ctrl和Shift键就行了。 闪屏 我们也可以选取一幅图片作为闪屏，让读者对电子书留下深刻的印象，那到底什么是闪屏呢？在这里我解释一下，所谓的闪屏就是读者打开电子书时第一眼看到的你的图片，这就是闪屏了。在这个软件里闪屏图片只支持bmp。 你可以让读者打开电子书时能看到您制作的一副关于图书的图片--闪屏，你可以使用一副BMP格式的图片作为该闪屏。

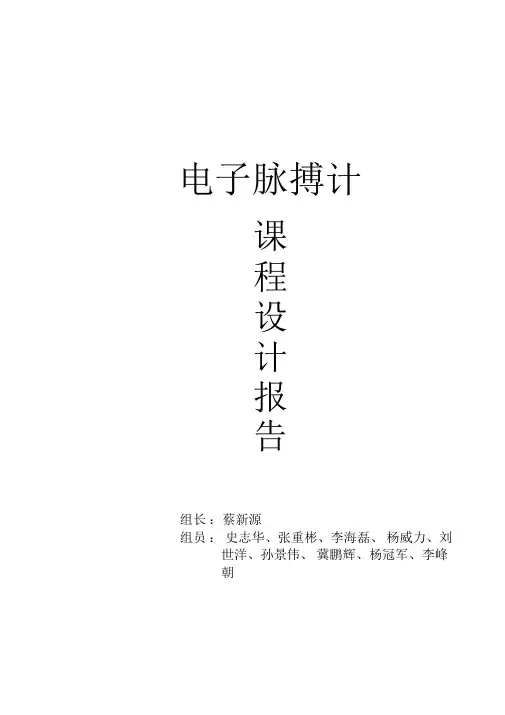

电子脉搏计 课 程 设 计 报 告 组长：蔡新源 组员：史志华、张重彬、李海磊、杨威力、刘世洋、孙景伟、冀鹏辉、杨冠军、李峰 朝
