迈克尔逊干涉仪的原理与应用在大学物理实验中，使用的是传统迈克尔逊干涉仪，其常见的实验内容是：观察等倾干涉条纹，观察等厚干涉条纹，测量激光或钠光的波长，测量钠光的双线波长差，测量玻璃的厚度或折射率等。

由于迈克尔逊干涉仪的调节具有一定的难度，人工计数又比较枯燥，所以为了激发学生的实验兴趣，增加学生的科学知识，开阔其思路，建议在课时允许的条件下，向学生多介绍一些迈克尔逊干涉仪的应用知识。

这也是绝大多数学生的要求。

下面就向大家介绍一些利用迈克尔逊干涉仪及其原理进行的测量。

一、传统迈克尔逊干涉仪的测量应用1. 微小位移量和微振动的测量[11-14]；采用迈克尔逊干涉技术,通过测量ＫＤＰ晶体生长的法向速率和台阶斜率来研究其台阶生长的动力学系数、台阶自由能、溶质在边界层内的扩散特征以及激发晶体生长台阶的位错活性。

He-Ne激光器的激光通过扩束和准直后射向分束镜,参考光和物光分别由反射镜和晶体表面反射,两束光在重叠区的干涉条纹通过物镜成像,该像用摄像机和录像机进行观察和记录.滤膜用于平衡参考光和物光的强度.纳米量级位移的测量：将迈克尔逊型激光干涉测量技术应用于环规的测量中。

采用633nm稳频的He-Ne激光波长作为测量基准，采用干涉条纹计数，用静态光电显微镜作为环规端面瞄准装置，对环规进行非接触、绝对测量，配以高精度的数字细分电路，使仪器分辨力达到5nm；静态光电显微镜作为传统的瞄准定位技术在该装置中得以充分利用，使其瞄准不确定度达到30nm；精密定位技术在该装置中也得到了很好的应用，利用压电陶瓷微小变动原理，配以高精度的控制系统，使其驱动步距达到5nm。

测振结构的设计原理用半导体激光器干涉仪对微振动进行测量时,用一弹性体与被测量（力或加速度)相互作用,使之产生微位移。

将这一变化引到动镜上来,就可以在屏上得到变化的干涉条纹,对等倾干涉来讲,也就是不断产生的条纹或不断消失的条纹。

由光敏元件将条纹变化转变为光电流的变化,经过电路处理可得到微振动的振幅和频率。

迈克尔逊干涉仪实验报告引言迈克尔逊干涉仪是一种利用光的干涉现象测量间距的仪器。

它是由美国物理学家亚伯拉罕·迈克尔逊于1881年发明的。

迈克尔逊干涉仪广泛应用于光学、激光技术、光纤通信等领域。

本实验旨在通过搭建迈克尔逊干涉仪并进行实验，了解其原理和应用。

实验设备•He-Ne氦氖激光器•1/10波片•片玻璃•半反射膜•波长计•读数显微镜•测距器实验原理迈克尔逊干涉仪利用光的波动性和波的干涉原理进行测量。

它由一个分束器、一面半反射镜、两面平行平板镜和一个光源组成。

光源发出的光经过分束器分为两束，一束经过半反射镜反射，另一束直接透射，然后它们分别在两面平行平板镜上反射，并最后再次汇聚在一起。

当两束光相遇时，会产生干涉现象。

通过调节其中一个平板镜的位置，可以使反射光程差发生变化，从而观察到干涉现象的变化。

实验步骤1.搭建迈克尔逊干涉仪。

安装好分束器、半反射镜和两面平行平板镜，并精确调整位置和方向。

2.打开He-Ne氦氖激光器，并调整光源位置和方向，使得光能够正常通过分束器。

3.将1/10波片放置在半反射镜旁边的光路上，调整它的角度，使得一部分光能够通过。

4.在反射光路上插入片玻璃，观察干涉条纹。

5.通过调整其中一个平板镜的位置，改变反射光程差，观察干涉条纹的变化。

6.使用读数显微镜和测距器，测量不同光程差下的干涉条纹的移动和位置。

实验结果与分析在实验中，我们观察到了干涉条纹的变化。

随着平板镜位置的调整，干涉条纹的位置发生了移动。

通过测量不同光程差下的干涉条纹的移动，我们得到了一组数据。

根据这组数据，我们可以计算出光的波长。

结论通过利用迈克尔逊干涉仪进行实验，我们成功观察到了干涉条纹的变化，并进行了测量。

实验结果证实了迈克尔逊干涉仪的原理，并且得到了光的波长的计算值。

迈克尔逊干涉仪在光学和激光技术中有着广泛的应用，了解和掌握它的原理和使用方法对于进一步研究和应用光学技术具有重要意义。

参考文献1.Smith, Robert W. (1998).。

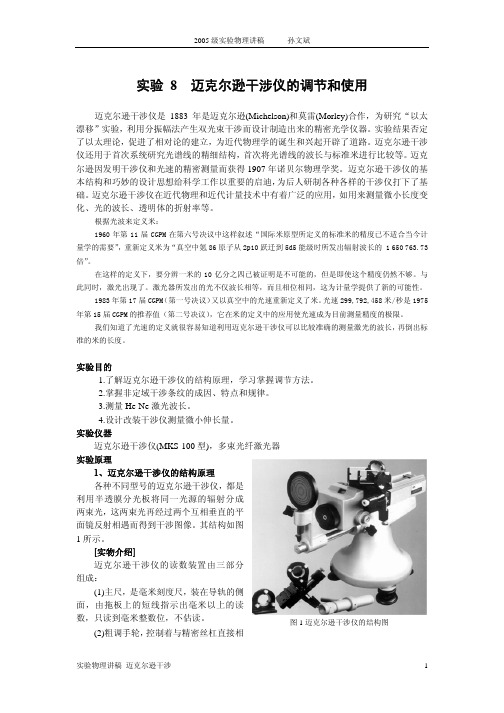

迈克尔逊干涉仪的调节和使用一.实验原理迈克尔逊干涉仪是一个分振幅法的双光束干涉仪，其光路如右图所示，它由反光镜M1，M2、分束镜P1和补偿板P2组成。

其中M1是一个固定反射镜，反射镜M2可以沿光轴前后移动，他们分别放置在两个相互垂直臂中，分束镜和补偿板与两个反射镜均成45°且相互平行，分束镜P1的一个面镀有半透半反膜，它能将入射光等强度的分为两束；补偿板是一个与分束镜厚度和折射率完全相同的玻璃板。

迈克尔逊干涉仪结构如下图所示，镜M1、M2的背面各有三个螺丝，调节M1、M2镜面的倾斜度，M1的下端还附有两个互相垂直的微动拉簧螺丝，用以精确的调整M1的倾斜度。

M2镜所在的导轨拖板由精密丝杠带动，可沿着导轨前后移动。

M2镜的位置由三个读数尺所读出的数值的和来确定，主尺、粗调手轮和微调手轮。

如图所示，躲光束激光器提供的每条光纤的输出端是一个短焦距凸透镜，经其汇聚后的激光束，可以认为是一个很好的点光源S发出的球面光波。

S1’为S经M1以及G1反射后所成的像，S2’为S经G1以及M2反射后所成的像。

S2’和S1’为两相干光源。

发出的球面波在其相遇的空间处处相干。

为非定域干涉，在相遇处都能产生干涉条纹。

空间任一点P的干涉明暗由S2’和S1’到该点的光程差Δ=r2-r1决定，其中r2和r1分别为S2’和S1’到P点的光程。

P点的光强分布的极大和极小的条件是：Δ=kλ（k=0，1，2…）为亮条纹Δ=(2k+1)λ（k=0，1，2…）为暗条纹2.He-Ne激光波长的测定当M1’与M2平行时，将观察屏放在与S2’，S1’连线相垂直的位置上，可看到一组同心干涉圆条纹，如图所示。

设M1’与M2之间的距离为d，S2‘和S1‘之间的距离为2d，S2’和S1‘在屏上任一点P的光程差为Δ=2dcosφφ为S2’到P点的光线与M2法线的夹角。

当改变d，光程差也相应发生改变，这时在干涉条纹中心会出现“冒进”和“缩进”的现象，当d增加λ/2，相应的光程差增加λ，这样就会“冒出”一个条纹；当d减少λ/2，相应的光程差减少λ，这样就会“缩进”一个条纹；因此，根据“冒出”和“缩进”条纹的个数可以确定d的该变量，它可以用来进行长度测量，其精度是波长量级，当“冒出”或“缩进”了N个条纹，d的改变两δd为：Δd=Nλ/2二.实验内容1.调节干涉仪，观察非定域干涉（1）水平调节，调节干涉仪底角螺丝，使仪器导轨水平，然后用锁圈锁住。

迈克尔逊干涉仪的调整和使用迈克尔逊干涉仪是迈克尔逊（1852-1931年）在上世纪后期提出的，利用分振幅法产生双光束以实现干涉的一种仪器。

迈克尔逊与其合作者曾用此仪器进行了三项著名的实验，即测量光速、标定米尺及推断光谱线精细结构。

迈克尔逊运用它进行了大量的反复的实验，动摇了经典物理的以太说，为相对论的提出奠定了实验基础。

该仪器设计精巧，用途广泛，不少其它干涉仪均由此派生出来，是许多近代干涉仪的原型。

迈克尔逊也因发明干涉仪和光速的测量而获得1907年的诺贝尔物理学奖。

直至今日，迈克尔逊干涉仪仍被广泛地应用于长度精密计量和光学平面的质量检验（可精确到十分之一波长左右）及高分辨率的光谱分析中。

[一]实验目的1. 了解迈克尔逊干涉仪的原理并掌握调节方法。

2. 观察等倾干涉，等厚干涉的条纹，并能区别定域干涉和非定域干涉。

3. 测定He-Ne 激光的波长。

[二]实验仪器1. 迈克尔逊干涉仪的构造迈克尔逊干涉仪的构造如图33-1。

其主要由精密的机械传动系统和四片精细磨制的光学镜片组成。

1G 和2G 是两块几何形状、物理性能相同的平行平面玻璃。

其中1G 的第二面镀有半透明铬膜，称其为分光板，它可使入射光分成振幅（即光强）近似相等的一束透射光和一束反射光。

2G 起补偿光程作用，称其为补偿板。

1M 和2M 是两块表面镀铬加氧化硅保护膜的反射镜。

2M 是固定在仪器上的，称其为固定反射镜，1M 装在可由导轨前后移动的拖板上，称其为移动反射镜。

迈克尔逊干涉仪装置的特点是光源、反射镜、接收器（观察者）各处一方，分得很开，可以根据需要在光路中很方便的插入其它器件。

1M 和2M 镜架背后各有三个调节螺丝，可用来调节21M M 和的倾斜方位。

这三个调节螺丝在调整干涉仪前均应先均匀地拧几圈（因每次实验后为保证其不受应力影响而损坏反射镜都将调节螺丝拧松了），但不能过紧，以免减小调整范围。

同时也可通过调节水平拉簧螺丝与垂直拉簧螺丝使干涉图像作上下和左右移动。
