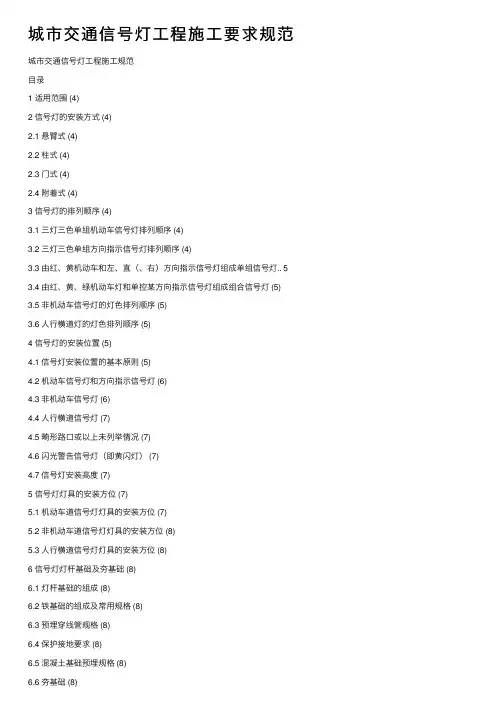

城市交通信号灯工程施工规范目录1 适用范围 (4)2 信号灯的安装方式 (4)2.1 悬臂式 (4)2.2 柱式 (4)2.3 门式 (4)2.4 附着式 (4)3 信号灯的排列顺序 (4)3.1 三灯三色单组机动车信号灯排列顺序 (4)3.2 三灯三色单组方向指示信号灯排列顺序 (4)3.3 由红、黄机动车和左、直（、右）方向指示信号灯组成单组信号灯.. 53.4 由红、黄、绿机动车灯和单控某方向指示信号灯组成组合信号灯 (5)3.5 非机动车信号灯的灯色排列顺序 (5)3.6 人行横道灯的灯色排列顺序 (5)4 信号灯的安装位置 (5)4.1 信号灯安装位置的基本原则 (5)4.2 机动车信号灯和方向指示信号灯 (6)4.3 非机动车信号灯 (6)4.4 人行横道信号灯 (7)4.5 畸形路口或以上未列举情况 (7)4.6 闪光警告信号灯（即黄闪灯） (7)4.7 信号灯安装高度 (7)5 信号灯灯具的安装方位 (7)5.1 机动车道信号灯灯具的安装方位 (7)5.2 非机动车道信号灯灯具的安装方位 (8)5.3 人行横道信号灯灯具的安装方位 (8)6 信号灯灯杆基础及夯基础 (8)6.1 灯杆基础的组成 (8)6.2 铁基础的组成及常用规格 (8)6.3 预埋穿线管规格 (8)6.4 保护接地要求 (8)6.5 混凝土基础预埋规格 (8)6.6 夯基础 (8)7 信号灯灯杆的安装 (9)7.1 安装垂直度要求 (9)7.2 安装水平度要求 (9)7.3 横臂指向要求 (10)7.4 安装件的防护要求 (10)8 电缆线的敷设 (10)8.1 电缆线的选择 (10)8.2 地下电缆线的敷设 (10)8.3 架空电缆线的敷设 (11)9 施工程序 (11)9.1 现场施工前的准备 (11)9.2 地下施工部分 (11)9.3 敷设地下电缆线（即拉电缆） (11)9.4 灯具的安装 (12)9.5 立杆 (12)9.6 接线 (12)9.7 通电调试 (12)1适用范围1.1本施工规范仅适用于信号灯工程的实施。
1.2本规范侧重于信号灯工程施工方面的内容，并符合国标GB14886-2006-道路交通信号灯设置与安装规范中的相关内容，特别是满足国标中第6、9节（本规范的第3、6节）强制性条款的要求。
1.3本规范专用术语和定义，与国标GB14886-2006x保持一致，并将其安装方式图、安装位置图，以及灯杆基础图作为本规范性的资料性附录备查。
2信号灯的安装方式2.1悬臂式即信号灯安装在长臂灯杆上。
长臂杆按横悬臂与竖杆的连接不同，可分为法兰盘连接方式、悬臂抱箍与上拉杆相结合连接方式及竖杆直接弯曲无连接方式等。
2.2柱式即直杆方式。
如人行灯杆、一体化信号灯杆等。
2.3门式即门框式结构方式。
2.4附着式即在悬臂式的横臂上安装信号灯的同时，在其竖杆上同时安装人行灯、非机动车等灯具。
3信号灯的排列顺序3.1三灯三色单组机动车信号灯排列顺序竖向安装时，信号灯灯色由上向下应为：红、黄、绿。
横向安装时，信号灯灯色由左至右应为：红、黄、绿。
3.2三灯三色单组方向指示信号灯排列顺序三灯三色单组方向指示信号灯按指示方向分为左向、直行、右向三种方向指示信号灯。
单组竖向安装时，方向指示信号灯灯色由上向下应为：红、黄、绿。
横向安装时，方向指示信号灯灯色由左至右应为：红、黄、绿。
三灯三色单组方向指示灯，一般情况下由左向、直行和右向三组或者由左向、直行两组信号灯进行悬臂式安装，在长臂杆的横臂上，分别对应车行道自左至右按左向、直行、右向进行竖向或横向安装。
3.3由红、黄机动车和左、直（、右）方向指示信号灯组成单组信号灯单组竖向安装时，灯色由上向下应为：红、黄、左、直（、右）。
单组横向安装时，灯色由左至右应为：红、黄、左、直（、右）。
3.4由红、黄、绿机动车灯和单控某方向指示信号灯组成组合信号灯3.4.1单独控制左转由一组左转方向指示灯和一组机动车信号灯组成。
竖向安装时，左边一组为方向指示信号灯，自上向下为红、黄、绿，右面一组为机动车信号灯，自上向下为红、黄、绿。
横向安装时，由左至右为红黄绿左转方向指示信号灯、红黄绿机动车信号灯。
3.4.2红灯时禁止右转由红、黄、绿色机动车信号灯和红色右转方向指示信号灯组成一组信号灯。
竖向安装时，自上向下为红黄绿色机动灯、红色右转方向指示灯。
横向安装时，由左至右为红黄绿色机动灯、红色右转方向指示灯。
3.5非机动车信号灯的灯色排列顺序不使用方向指示信号灯时，竖向安装，非机动车信号灯灯色排列书序由上向下应为红、黄、绿。
使用方向指示信号灯且为一组灯时，竖向安装由上向下为红黄绿色非机动车灯、左直右方向指示灯；若为两组灯，左边为非机动车灯，由上向下为红黄绿色，右边一组为方向指示灯，由上向下为左直右方向指示灯。
3.6人行横道灯的灯色排列顺序人行横道灯采用竖装安装，灯色排列顺序为上红、下绿。
4信号灯的安装位置4.1信号灯安装位置的基本原则信号灯前方，在信号灯基准轴左右20o范围内不得有影响信号显示的遮挡物；信号灯前50米的路旁不得有影响信号显示的树木或其它高于信号灯下沿的遮挡物。
信号灯背面不得有彩灯、广告牌等易与信号灯灯色产生混淆的物体。
悬臂式机动车灯杆的基础位置，应尽量远离电力线沟、窨井等，同时，与路灯杆、电杆、行道树等相协调。
确定信号灯的安装位置时，应有用户交警支队的代表在场，便于沟通协调现场拍板，避免反复。
4.2机动车信号灯和方向指示信号灯没有机动车道和非机动车道隔离带的道路，对向信号灯灯杆应位于路缘线切点至人行横道外沿之间。
当采用悬臂式安装（道路较宽，10米以上）时，灯杆位于道路右侧，设置辅灯时，辅灯位于左侧路缘；当采用柱式信号灯（道路较窄，10米以下）时，可在道路两侧设置，此时主灯和辅灯灯色和排列顺序应完全一致。
当停车线与信号灯的距离大于60米，主灯为方向指示信号灯时宜采用聚光型灯，或者当增设一组辅灯时，应安装在停车线的路缘附近。
设有机动车道和非机动车道隔离带的道路，对向信号灯灯杆位于机非隔离带缘头切点向后2米以内。
采用悬臂式安装（道路较宽，10米以上）时，应安装在右侧隔离带，设置辅灯时，应安装在左侧路缘上；当用柱式主辅灯（道路较窄，10米以下）时，主辅灯应安装在两侧隔离带，此时主辅灯灯色和排列顺序应完全一致。
当停车线与信号灯的距离大于60米，主灯为方向指示信号灯时宜采用聚光型方向指示信号灯，或者当增设一组辅灯时，辅灯应安装在停车线的路缘附近。
有中心隔离带的路口，在对向位置安装悬臂式或柱式主灯，辅灯应安装在中心隔离带上。
立交桥下的路口处，机动车信号灯可安装在桥体上，或者安装在进口车道的右侧。
如果立交桥下有两次停车线的，对向信号灯安装在立交桥的另一侧的右边。
环岛内外设置信号灯对进出环岛的车辆进行控制，即在环岛内安装四组信号灯分别指示环岛4个进口的机动车，在环岛外层安装4组信号灯]指示环岛4个出口的机动车。
4.3非机动车信号灯没有机动车道和非机动车道隔离带的道路，非机动车信号灯附着安装在机动车道路信号灯灯杆的横臂上，不再另选安装位置。
设有机动车道和非机动车道隔离带的道路，机动车信号灯设在右侧隔离带上，当隔离带宽小于2米时，非机动车信号灯可附着在机动车信号灯杆上（即装在竖杆上）；隔离带在2至4米宽时，可借用机动车信号灯杆在非机动道一侧的另一横臂上安装非机动车灯，其高度与机动车灯保持一致；隔离带宽度大于4米时，应在对向右侧路缘上0.3米至2米处设置柱式灯杆安装。
在与之交叉的道路车行道宽超过30米时，除在对面设置非机动车信号灯主灯外，在进口设置非机动车信号灯辅灯时，可安装在距进口停车线前方0.5米至2米处，或安装在左侧隔离带内。
立交桥下非机动车信号灯安装于桥体上，在立交桥另一侧的路缘上或者隔离带内安装对向非机动车信号灯。
4.4人行横道信号灯人行横道信号灯采取对向灯安装，在人行横道两侧对角安装。
人行横道信号灯灯杆安装在人行横道两端内沿或外沿，距路缘的距离为0.8米至2米的路肩上。
具有中心隔离带的路口，当人行横道长度超过40米时，加装的人行横道灯安装在隔离带上。
4.5畸形路口或以上未列举情况畸形路口或以上未列举情况信号灯的安装位置，应参照4.1条规定的原则，因地制宜选择。
4.6闪光警告信号灯（即黄闪灯）在存在不安全因素路口或路段前约50米处安装。
4.7信号灯安装高度采用悬臂式安装时，机动车道信号灯、非机动车道信号灯及闪光警告信号灯高度5.5米至7米。
采用柱式安装时，机动车道信号灯、非机动车道信号灯等，高度不得低于 2.5米。
人行横道信号灯安装高度为2米至2.5米。
5信号灯灯具的安装方位5.1机动车道信号灯灯具的安装方位应使信号灯灯具基准轴与地面平行，指向前方该灯具所控机动车道停车线后50-60米处中心点方向。
5.2非机动车道信号灯灯具的安装方位应使信号灯灯具基准轴与地面平行，指向前方该灯具所控非机动车道中心点方向。
5.3人行横道信号灯灯具的安装方位应使信号灯灯具基准轴与地面平行，指向所控人行横道另一端边界线中心方向。
6信号灯灯杆基础及夯基础6.1灯杆基础的组成信号灯灯杆基础采用地锚混凝土式基础，其体积以及地脚螺栓、紧固件等安装材料的强度视信号灯安装方式及悬臂长度等确定。
地锚式混凝土基础如图一所示，由混凝土预埋、预埋穿线管、保护地线等部分组成。
6.2铁基础的组成及常用规格铁基础由法兰盘、地脚螺栓等部分组成。
地脚螺栓上端为螺纹，下端为折弯，中间用钢带焊牢，固定各部螺栓的相对空间位置。
部分常用信号灯杆所对应的铁基础规格列列于表1中。
6.3预埋穿线管规格预埋穿线管内径应大于50mm，信号机等要用多根∮50，弯曲角度应大于120o。
6.4保护接地要求保护地线应有良好的泥土接触，使保护接地电阻小于10Ω。
6.5混凝土基础预埋规格混凝土基础预埋的尺寸见表1，混凝土强度标号为C25，水泥标号为3.25，其配比为——水泥：沙：石子=1：2：3.5。
6.6夯基础混凝土浇注过程中，经常监测法兰的水平度，保证法兰水平。
混凝土面应比周围地面略高，以防雨水倒流电缆沟内。
铁基础的方向要正确，要使相对两螺栓连线垂直于相邻主车道行车渠化的中心线。
铁基础螺纹要把包好，防止粘上水泥难于上螺母。
浇注混凝土前，将打入泥土的保护地线焊在一根螺栓上。
混凝土浇注过程经常用震动棒震动，使混凝土均匀无空隙，保证质量。
混凝土凝固期为20天（凝固95%，14天为85%，7天为60%），并且与环境温度有关。
当工期紧时，需增加凝固剂，气温在零下施工混凝土时，需加防冻剂，并采取保温防冻措施。
7信号灯灯杆的安装7.1安装垂直度要求信号灯灯杆安装时，应通过垫铁等补偿办法，保证竖杆的杆体垂直。
竖杆的倾斜度不得超过杆体的1%。
7.2安装水平度要求悬臂式灯杆悬臂长一般不短于右侧车道中心线，不长于左侧车道中心线。
