压电陶瓷材料的主要性能及参数精选文档

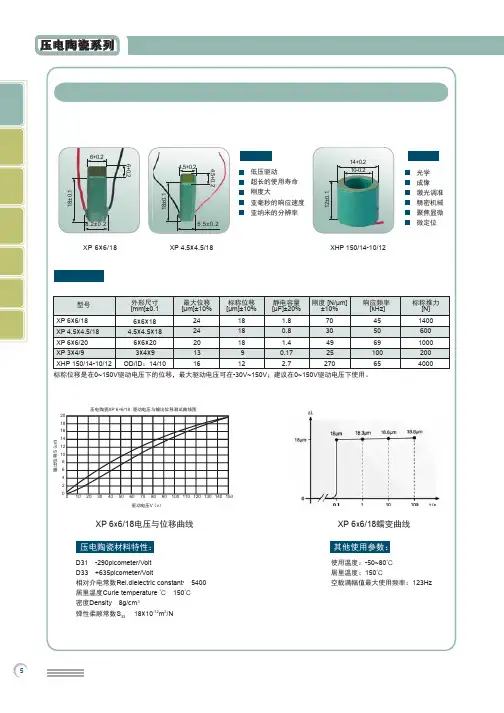

平移台系列纳米定位偏转台系列纳米定位动电源系列压电陶瓷驱微仪系列高精度测其他定制及 产品代理进口5低压驱动超长的使用寿命刚度大亚毫秒的响应速度亚纳米的分辨率光学成像激光调准精密机械聚焦显微微定位特点应用XP 6×6/18XP 4.5×4.5/18 XHP 150/14-10/12XP 6×6/18电压与位移曲线XP 6×6/18蠕变曲线D31：-290picometer/VoltD33：+635picometer/Volt相对介电常数Rel.dielectric constant ε：5400居里温度Curie temperature ℃：150℃密度Density ：8g/cm 3弹性柔顺常数S 33 ：18×10-12m 2/N 使用温度：-50~80℃居里温度：150℃空载满幅值最大使用频率：123HzXP 6×6/18XP 4.5×4.5/18XHP 150/14-10/12外形尺寸[mm]±0.16×6×184.5×4.5×18OD/ID ：14/10 标称位移 [μm]±10%181812最大位移[μm]±10%242416静电容量[μF]±20%1.80.82.7刚度 [N/μm]±10%7030270响应频率 [kHz]455065标称推力[N]1400600 4000 型号其他使用参数：压电陶瓷材料特性：低压叠堆压电陶瓷-推荐型号术参数www.xm tkj.c o m *************X M T 芯明天科技024681012141618200102030405060708090100110120130140150S 输出位移（u m ）驱动电压V （v ）压电陶瓷XP 6×6/18驱动电压与输出位移测试曲线图6×6×203×4×9XP 6×6/20XP 3×4/92013 1.40.17492569100100020018 9标称位移是在0~150V 驱动电压下的位移，最大驱动电压可在-30V~150V ；建议在0~150V 驱动电压下使用。

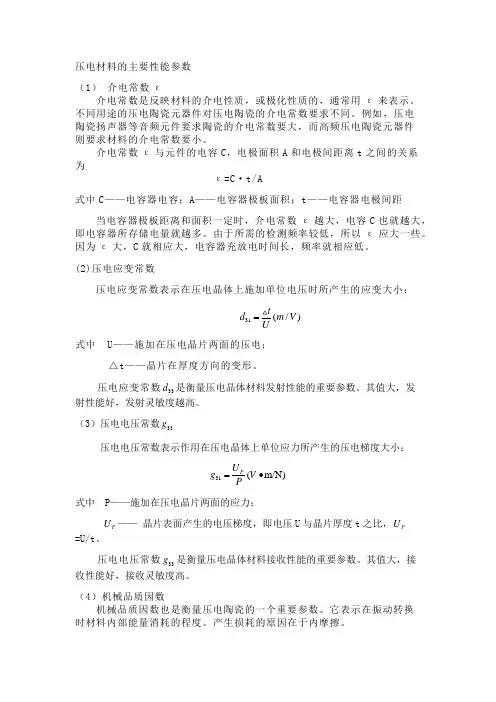

压电材料的主要性能参数（1） 介电常数ε介电常数是反映材料的介电性质，或极化性质的，通常用ε来表示。

不同用途的压电陶瓷元器件对压电陶瓷的介电常数要求不同。

例如，压电陶瓷扬声器等音频元件要求陶瓷的介电常数要大，而高频压电陶瓷元器件则要求材料的介电常数要小。

介电常数ε与元件的电容C ，电极面积A 和电极间距离t 之间的关系为ε=C ·t/A式中C ——电容器电容；A ——电容器极板面积；t ——电容器电极间距当电容器极板距离和面积一定时，介电常数ε越大，电容C 也就越大，即电容器所存储电量就越多。

由于所需的检测频率较低，所以ε应大一些。

因为ε大，C 就相应大，电容器充放电时间长，频率就相应低。

(2)压电应变常数压电应变常数表示在压电晶体上施加单位电压时所产生的应变大小： 31(/)t d m V U= 式中 U ——施加在压电晶片两面的压电；△t ——晶片在厚度方向的变形。

压电应变常数33d 是衡量压电晶体材料发射性能的重要参数。

其值大，发射性能好，发射灵敏度越高。

（3）压电电压常数33g压电电压常数表示作用在压电晶体上单位应力所产生的压电梯度大小：31(m/N)P U g V P=• 式中 P ——施加在压电晶片两面的应力；P U —— 晶片表面产生的电压梯度，即电压U 与晶片厚度t 之比，P U =U/t 。

压电电压常数33g 是衡量压电晶体材料接收性能的重要参数。

其值大，接收性能好，接收灵敏度高。

（4）机械品质因数机械品质因数也是衡量压电陶瓷的一个重要参数。

它表示在振动转换时材料内部能量消耗的程度。

产生损耗的原因在于内摩擦。

m E E θ=储损m θ值对分辨力有较大的影响。

机械品质因数越大，能量的损耗越小，晶片持续振动时间长，脉冲宽度大，分辨率低。

（5）频率常数由驻波理论可知，压电晶片在高频电脉冲激励下产生共振的条件是: 022LL C t f λ== 式中 t ——晶片厚度；L λ——晶片中纵波波长；L C ——晶片中纵波的波速； 0f ——晶片固有频率。

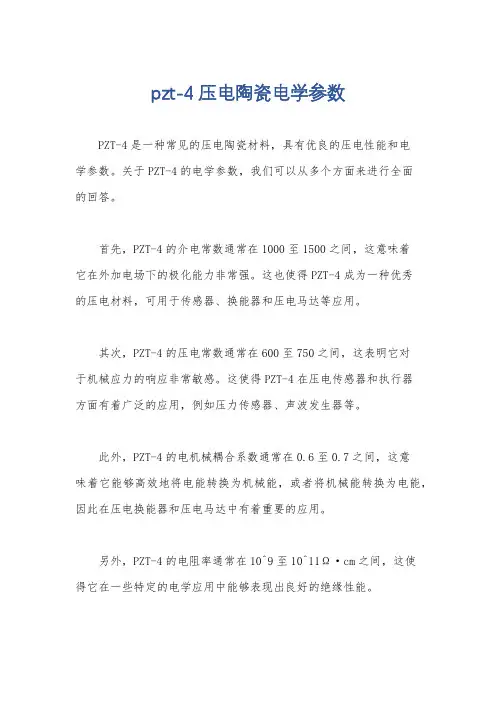

pzt-4压电陶瓷电学参数
PZT-4是一种常见的压电陶瓷材料，具有优良的压电性能和电
学参数。

关于PZT-4的电学参数，我们可以从多个方面来进行全面
的回答。

首先，PZT-4的介电常数通常在1000至1500之间，这意味着
它在外加电场下的极化能力非常强。

这也使得PZT-4成为一种优秀
的压电材料，可用于传感器、换能器和压电马达等应用。

其次，PZT-4的压电常数通常在600至750之间，这表明它对
于机械应力的响应非常敏感。

这使得PZT-4在压电传感器和执行器
方面有着广泛的应用，例如压力传感器、声波发生器等。

此外，PZT-4的电机械耦合系数通常在0.6至0.7之间，这意
味着它能够高效地将电能转换为机械能，或者将机械能转换为电能，因此在压电换能器和压电马达中有着重要的应用。

另外，PZT-4的电阻率通常在10^9至10^11Ω·cm之间，这使
得它在一些特定的电学应用中能够表现出良好的绝缘性能。

总的来说，PZT-4作为一种压电陶瓷材料，具有较高的介电常数、压电常数和电机械耦合系数，以及较高的电阻率，这些优秀的电学参数使得它在压电传感器、换能器、压电马达等领域有着广泛的应用前景。

希望这些信息能够对你有所帮助。

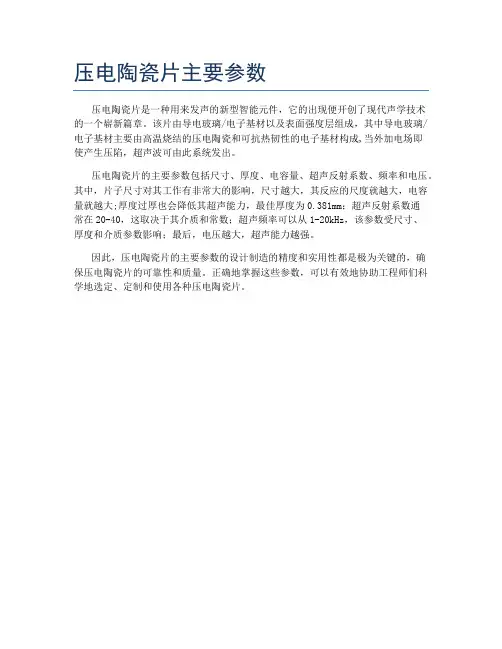

压电陶瓷片主要参数
压电陶瓷片是一种用来发声的新型智能元件，它的出现便开创了现代声学技术
的一个崭新篇章。

该片由导电玻璃/电子基材以及表面强度层组成，其中导电玻璃/电子基材主要由高温烧结的压电陶瓷和可抗热韧性的电子基材构成,当外加电场即
使产生压陷，超声波可由此系统发出。

压电陶瓷片的主要参数包括尺寸、厚度、电容量、超声反射系数、频率和电压。

其中，片子尺寸对其工作有非常大的影响，尺寸越大，其反应的尺度就越大，电容量就越大;厚度过厚也会降低其超声能力，最佳厚度为0.381mm；超声反射系数通
常在20-40，这取决于其介质和常数；超声频率可以从1-20kHz，该参数受尺寸、
厚度和介质参数影响；最后，电压越大，超声能力越强。

因此，压电陶瓷片的主要参数的设计制造的精度和实用性都是极为关键的，确
保压电陶瓷片的可靠性和质量。

正确地掌握这些参数，可以有效地协助工程师们科学地选定、定制和使用各种压电陶瓷片。

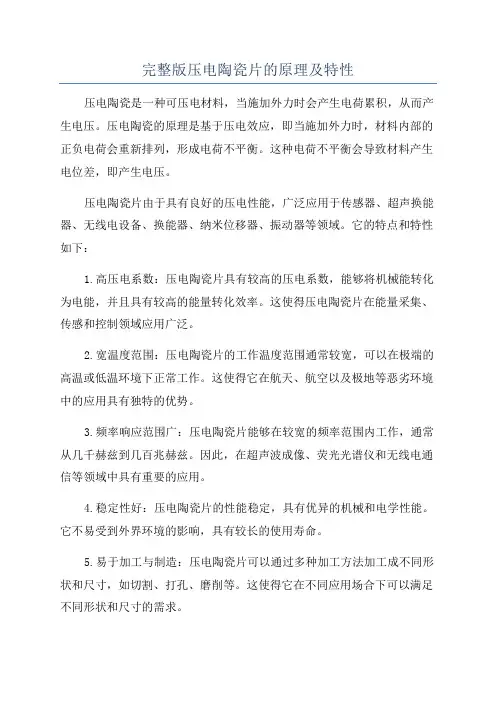

完整版压电陶瓷片的原理及特性压电陶瓷是一种可压电材料，当施加外力时会产生电荷累积，从而产生电压。

压电陶瓷的原理是基于压电效应，即当施加外力时，材料内部的正负电荷会重新排列，形成电荷不平衡。

这种电荷不平衡会导致材料产生电位差，即产生电压。

压电陶瓷片由于具有良好的压电性能，广泛应用于传感器、超声换能器、无线电设备、换能器、纳米位移器、振动器等领域。

它的特点和特性如下：1.高压电系数：压电陶瓷片具有较高的压电系数，能够将机械能转化为电能，并且具有较高的能量转化效率。

这使得压电陶瓷片在能量采集、传感和控制领域应用广泛。

2.宽温度范围：压电陶瓷片的工作温度范围通常较宽，可以在极端的高温或低温环境下正常工作。

这使得它在航天、航空以及极地等恶劣环境中的应用具有独特的优势。

3.频率响应范围广：压电陶瓷片能够在较宽的频率范围内工作，通常从几千赫兹到几百兆赫兹。

因此，在超声波成像、荧光光谱仪和无线电通信等领域中具有重要的应用。

4.稳定性好：压电陶瓷片的性能稳定，具有优异的机械和电学性能。

它不易受到外界环境的影响，具有较长的使用寿命。

5.易于加工与制造：压电陶瓷片可以通过多种加工方法加工成不同形状和尺寸，如切割、打孔、磨削等。

这使得它在不同应用场合下可以满足不同形状和尺寸的需求。

6.低功率消耗：压电陶瓷片的功率消耗较低，适合用于需要低功耗的场合，如无线传感、医疗设备等。

7.较高的精度和稳定性：由于压电陶瓷片的工作原理和特性，它可以实现较高的精度和稳定性。

可以采集到更加准确和稳定的电信号或实现更加精确的控制。

总而言之，压电陶瓷片具有高压电系数、宽温度范围、频率响应范围广、稳定性好、易于加工与制造、低功率消耗和较高的精度和稳定性等特点和特性。

这使得它在诸多领域中有着广泛的应用前景。

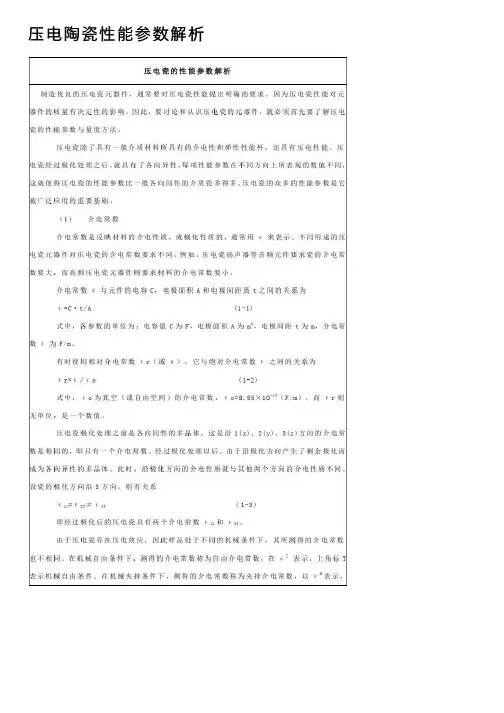

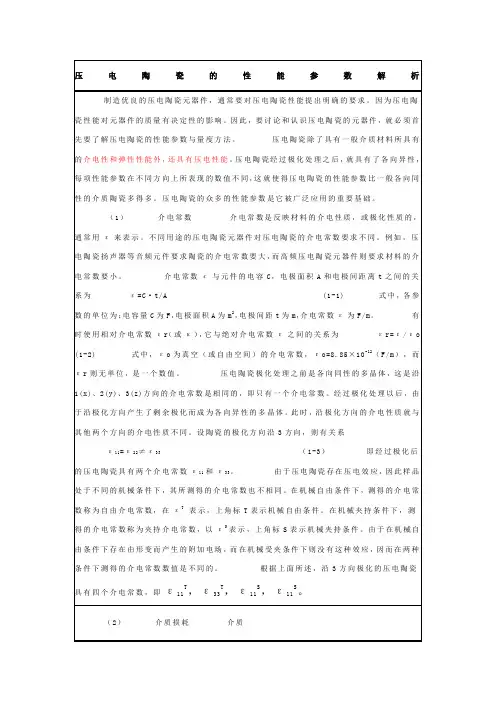

压电陶瓷性能参数解析T=cS(1-6)式中，S为弹性顺度常数，单位为m2/N；C为弹性劲度常数，单位为N/m2。

但是，任何材料都是三维的，即当施加应⼒于长度⽅向时，不仅在长度⽅向产⽣应变，宽度与厚度⽅向上也产⽣应变。

设有如图1-2所⽰的薄长⽚，其长度沿1⽅向，宽度沿2⽅向。

沿1⽅向施加应⼒T1，使薄⽚在1⽅向产⽣应变S1，⽽在⽅向2上产⽣应变S2，由（1-5）式不难得出S1=S11T1(1-7)S2=S12T1(1-8)上⾯两式弹性顺度常数S11和S12之⽐，称为迫松⽐，即(1-9)它表⽰横向相对收缩与纵向相对伸长之⽐。

同理，可以得到S13，S21，S22，其中，S22=S11，S12。

极化过的压电瓷，其独⽴的弹性顺度常数只有5个，即S11，S12，S13，S33和S44。

独⽴的弹性劲度常数也只有5个，即C11，C12，C13，C33和C44.由于压电瓷存在压电效应，因此压电瓷样品在不同的电学条件下具有不同的弹性顺度常数。

在外电路的电阻很⼩相当于短路，或电场强度E=0的条件下测得的称为短路弹性顺度常数，记作S E。

在外电路的电阻很⼤相当于开路，或电位移D=0的条件下测得的称为开路弹性顺度常数，记作S D。

由于压电瓷为各向异相性体，因此共有下列10个弹性顺度常数：S E11，S E12，S E13，S E33，S E44，S D12，S D13，S D33，S D44。

同理，弹性劲度常数也有10个：C E11，C E12，C E13，C E33，C E44，C D11，C D12，C D13，C D33，C D44。

（4）机械品质因数。

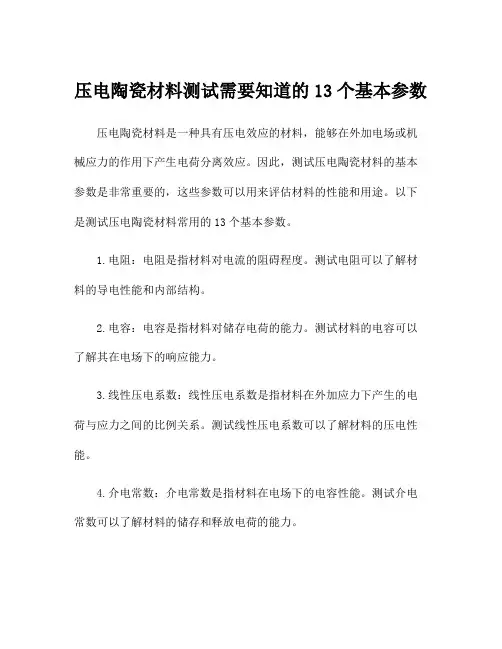

压电陶瓷材料测试需要知道的13个基本参数压电陶瓷材料是一种具有压电效应的材料，能够在外加电场或机械应力的作用下产生电荷分离效应。

因此，测试压电陶瓷材料的基本参数是非常重要的，这些参数可以用来评估材料的性能和用途。

以下是测试压电陶瓷材料常用的13个基本参数。

1.电阻：电阻是指材料对电流的阻碍程度。

测试电阻可以了解材料的导电性能和内部结构。

2.电容：电容是指材料对储存电荷的能力。

测试材料的电容可以了解其在电场下的响应能力。

3.线性压电系数：线性压电系数是指材料在外加应力下产生的电荷与应力之间的比例关系。

测试线性压电系数可以了解材料的压电性能。

4.介电常数：介电常数是指材料在电场下的电容性能。

测试介电常数可以了解材料的储存和释放电荷的能力。

5.机械弹性模量：机械弹性模量是指材料在单位应力下的应变程度。

测试机械弹性模量可以了解材料在外力下的变形性能。

6.导电性：导电性是指材料对电流的传输性能。

测试导电性可以评估材料的导电能力。

7.相对介电常数：相对介电常数是指材料在电场中的电容性能相对于真空的比例关系。

测试相对介电常数可以了解材料对电场的响应能力。

8.环境温度：环境温度是指材料所处环境的温度。

测试环境温度可以了解材料在不同温度下的性能。

9.硬度：硬度是指材料对外力的抵抗能力。

测试硬度可以评估材料的耐磨性和耐压性能。

10.热膨胀系数：热膨胀系数是指材料随温度变化时的尺寸变化率。

测试热膨胀系数可以了解材料在温度变化时的稳定性。

11.耐压强度：耐压强度是指材料在单位面积下能够承受的最大压力。

测试耐压强度可以评估材料的抗压性能。

12.自由震荡频率：自由震荡频率是指材料在无外界激励下自然振动的频率。

测试自由震荡频率可以了解材料的振动特性。

13.力学损耗因子：力学损耗因子是指材料在振动或应力下的能量损耗程度。

测试力学损耗因子可以评估材料的能量耗散性能。

以上是测试压电陶瓷材料常用的13个基本参数。

通过测试这些参数，可以了解材料的电性能、机械性能和热性能等方面，为材料的研究和应用提供重要参考。

压电陶瓷材料测试需要知道的13个基本参数压电陶瓷材料是一种能够通过施加电压或应力来产生机械变形，或者通过施加机械压力或应变来产生电荷分离的材料。

在压电陶瓷材料测试中，以下是13个基本参数，用于评估和分析材料的性能和特性。

1.压电系数（Piezoelectric Coefficient）：表示压电陶瓷材料在单位电场下产生的机械应变或单位应变下产生的电荷。

具体包括压电应变系数和压电电荷系数。

2.介电常数（Dielectric Constant）：指材料在外加电场下的电容率。

介电常数决定了材料的电介质性能。

3.机械质量密度（Mechanical Density）：表示单位体积内材料的质量。

机械质量密度影响材料的力学性能。

4.晶体结构（Crystal Structure）：描述压电陶瓷材料的晶体结构，如立方晶系、四方晶系等。

5.绝缘电阻（Insulation Resistance）：表示材料对电流的阻抗能力。

绝缘电阻高表示材料的绝缘性能好。

6.介电损耗因子（Dielectric Loss Factor）：表示压电材料在交变电源下的能量损耗。

7.压电耦合因子（Piezoelectric Coupling Factor）：表示材料电能到机械能的转换效率。

该参数对于传感器和执行器的性能至关重要。

8.矢量震荡模式（Vector Resonance Mode）：表示压电材料在特定频率下的最佳工作模式。

根据应用的需要，不同的矢量震荡模式可以选择。

9.饱和电压（Saturation Voltage）：指材料在电场作用下的饱和电压值。

在此电压下，材料的压电响应达到最大。

10.功率密度（Power Density）：表示材料转换电能到机械能的能力。

高功率密度表示材料具有更高的工作效率。

11.主谐波（Fundamental Resonance）：表示材料在特定频率下的共振点。

主谐波频率是设计和优化压电材料应用的重要参考。

12.稳定性（Stability）：指材料在温度、湿度和外界环境变化下的稳定性能。
