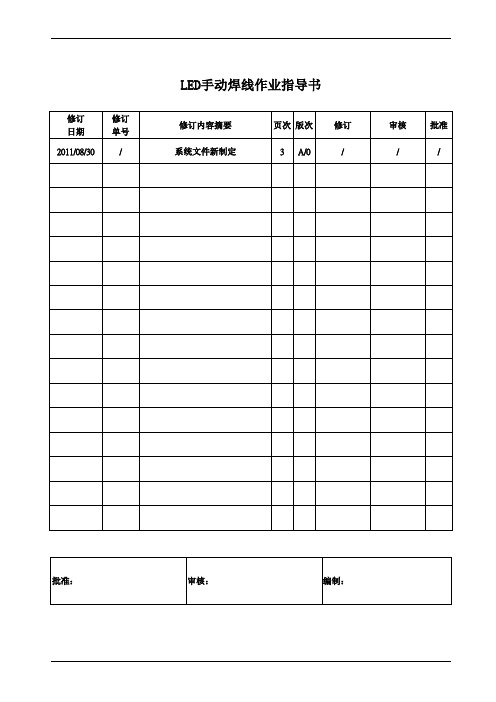

LED手动焊线作业指导书

LED作业指导书(排支架) 页次：3／27一、目的：排料工序严格受控、保证产品品质二、使用范围：排支架工序三、使用设备：工具——一手套、支架座、铝盘、颜色笔四、作业规范4.1作业前先戴手套。

4.2根据当天需生产的品名规格,选用所需的支架与晶片.4.3依规定在支架底部画上颜色,以便于后段作业区分.五、注意事项5.1排料要整齐,每一支架座最多排50支,不够支请标明数量.5.2固双色支架直角排向右边,单色支架碗形排向左边.六、品质标准6.1排料过程中,如发现变黄、变黑不正常颜色的支架,应将其挑出.6.2支架有变形的,挑出作不良品处理,如发现数量较多的支架变形时,请将此情况向品管人员反映.LED作业指导书(扩晶) 页次：4/27一、目的：使扩晶工序受控,保证产品品质二、使用范围：扩晶工序三、使用设备：工具------扩晶机、子母环四、相关文件：<<生产工作单>>五、作业规范5.1晶片扩张.1、打开扩晶机电源开关.2、热板清温度调整至50-60℃,热机十分钟,扩晶片时温度设定65-75℃.3、打开扩晶机上压架,在热板上放置子母环内圈,圆角的一在朝上.4、将要扩晶之晶粒胶片放置热板上,使晶粒位于热板中央,预热30秒之后,扣紧上压架.晶粒在上,胶片在下.5、拨动下顶开关,顶板顶上,晶粒胶片开始扩张至定位.6、套上子母环,外环圆角的一面朝下.按上压开关将外圈压紧(可重复2-3次,使子母环套紧为止),再按上压开关,使上压座回到原位置.7、用小刀割除子母环外多余胶片,并按下顶开关,使顶板回位.8、取出已扩好晶粒的子母环.LED作业指导书(点银胶) 页次：5/27一、目的：使点银胶工序严格受控、保证产品品质.二、使用范围：备胶、点银胶工序.三、使用设备：工具------显微镜、点银胶、夹具、固晶笔。

四、相关文件：<<生产工作单>>五、作业规范5.1备银胶:从冰箱中取出银胶,室温解冻30分钟,待完全解冻后,搅拌均匀(约20-30分钟)将其装入点胶注射器内.5.2将排好的支架放到夹具上(一个夹具放25支),再用拍板拍平,然后进行点胶.5.3将排好的夹具放到显微镜下,将显微镜调到最佳位置(调节显微镜高度放大倍数,使下方支架顶部固晶区清楚5.4调节点胶机时间为0.2-0.4秒,气压表旋钮0.05-0.12Mpa,再调节点胶旋钮,使出胶量合乎标准.5.5用点胶针头将银胶点到支架(碗部)中心.5.6重复5.5的动作,按竖直方向点完一排支架,再向右移动点临近之竖直方向一排支架.5.7重复5.6的动作,点完夹具的全部支架.六、品质要求LED作业指导书(点银胶) 页次：6/276.1点银胶量要适度,固晶时银胶能包住晶片,晶片四周银胶高度在晶片高度的1/3以上,1/4以下.6.2银胶要点在固晶区中间(偏心距离小于晶片直径的1/36.3多余的银胶沾在支架或其他地方要用软纸擦干净.LED作业指导书(固晶) 页次：7/27一、目的：使固晶工序来格受控.保证产品品质.二、使用范围：固晶工序.三、使用设备：工具-----显微镜、固晶笔、固晶手座、夹具.四、相关文件：《半成品检验规范》《生产工作单》.五、作业规范5.1预备1．检查支架、晶片是否与生产工作单相符.2.扩张好的晶片环固定在固晶手座上,固定支架的夹具放在固晶手座下方,并对准显微镜,支架放在夹具上时注意支架大边向左,小边向右.3.调节显微镜高度及放大倍数,使支架固晶区最清晰.4.调节固晶手座高度,试固一下晶片,如晶片固支架上面不脱离胶纸,则调低固晶手座,如晶片接近支架即脱离胶纸,则需调高固晶手座.5.调节照明灯至自我感觉良好.5.2固晶笔将晶粒固至支架碗部银胶中心区上面.5.3固晶笔与固晶手座平冇保持30°-45°角,食指压至笔尖顶部.5.4固晶顺序为:从上到下,从左到右.5.5依次固完一组支架后,取下扩张晶片架.用固晶笔将晶片固平、扶正.LED作业指导书(固晶) 页次：8/275.6将作业完的支架轻取,轻放于指定位置.六、品质要求6.1晶片要固正,以免影响品质.6.2晶片不可悬浮在银胶上,要固到底,以免掉晶片.6.3银胶不可沾在晶片、支架上，以免焊线困难及影响品质.LED作业指导书(固晶品质标准) 页次：9／27固晶图面固晶规范判定处理方式晶片任一个面银胶胶量占晶片高度的1/2-1/4，并保持晶片周围2/3以上不粘胶。

LED手动焊线作业指导书LED手动焊线作业指导书一、操作指导概述：1、为了使手动焊线作业有所依据；2、生产部大功率焊线作业全过程。

二、操作指导说明1、作业流程待焊线材料金线推拉力测试全检NGIPQC待封胶2、作业内容2.1、按《手动焊线机操作说明书》启动机器，设置好焊线温度，一般为150±5℃。

2.2、先检查设备状况，确认焊线机运作是否正常。

2.3、将待焊材料放入钢盘，置于待作业区，检查半成品是否与投产制令单和生产规格相符。

2.4、将材料正确放入焊线轨道后，操作人员根据《大功率手动焊线机操作说明书》调整焊线功率、压力和时间，确认OK后试焊5pcs作首件检查和做拉力测试，并作确认。

2.5、启动焊线机进行焊线，机台在焊接过程中作业员随时监控焊接状况，以及时发现异常。

2.6、将焊线后的半成品，依批次流入焊线检查工站进行全检，全检后将不良数量记录于《焊线全检表》内，每班汇总后填写在焊线全检管制表上。

2.7、焊线全检显微镜倍率设定如下：镜头：WF10X/20 放大倍率：MIN：2.0 MAX：3.0三、注意事项1 、操作人员做首检时，需放在高倍显微镜下，测量金球的大小，确认OK后可继续作业。

2 、用镊子夹过的金线要扯掉，不能直接焊线。

3 、每一颗芯片，同一焊点，焊接次数不可超过3次，如果超过3次，则要区分标示出来，测试发现不良，应该立即进行报废。

4、焊线后的半成品马上按顺序放置于钢盘内，防止塌线产生。

5 、作业员需戴静电环作业，全检时应戴有线防静电环，做好防静电措施。

6 、焊线机所用的金线一定要接地。

7 、机台有故障，立即停机并通知维修人员修理。

8 、焊线检验不良项目：9、金线使用定义10、瓷嘴使用。

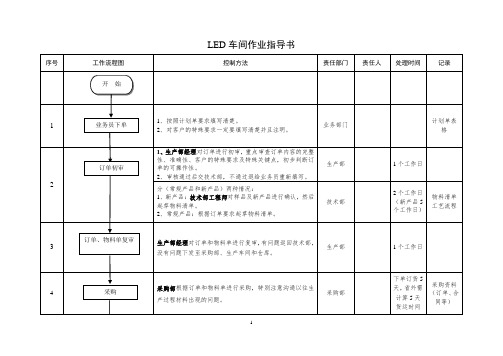

LED车间作业指导书序号工作流程图控制方法责任部门责任人处理时间记录11、按照计划单要求填写清楚。

2、对客户的特殊要求一定要填写清楚并且注明。

业务部门计划单表格21、生产部经理对订单进行初审，重点审查订单内容的完整性、准确性、客户的特殊要求及特殊关键点，初步判断订单的可操作性。

2、审核通过后交技术部，不通过退给业务员重新填写。

生产部1个工作日分（常规产品和新产品）两种情况：1、新产品：技术部工程师对样品及新产品进行确认，然后起草物料清单。

2、常规产品：根据订单要求起草物料清单。

技术部2个工作日（新产品5个工作日）物料清单工艺流程3生产部经理对订单和物料单进行复审，有问题返回技术部，没有问题下发至采购部、生产车间和仓库。

生产部1个工作日4采购部根据订单和物料单进行采购，特别注意沟通以往生产过程材料出现的问题。

采购部下单订货5天，省外需计算5天货运时间采购资料（订单、合同等）开始业务员下单订单初审订单、物料单复审采购1序号工作流程图控制方法责任部门责任人处理时间记录5 采购材料到厂后，如果品种较多，由仓库管理员按照订单和品种等进行分类梳理（如果来不及或不清楚可请相关部门协助），然后通知技术部验货；品种较少，可以直接通知验货。

仓库货到半天内6 技术部负责对来料进行检验，做好检验记录。

对检验不合格的物料通知采购部，由采购部负责处理；对合格物料通知仓库入库。

技术部1个工作日内来料检验记录7 1、根据订单安排，在生产前7天中间库管理员到仓库咨询来料情况及喷塑情况等，如果未到料汇报车间主任，由车间主任写信息联络单报生产部经理处2、中间库管理员在生产前3天根据领料单到仓库领料，核对所领物料的品种、规格和数量，保证准确无误。

LED中间库半天信息联络单8 技术部现场质量工程师对到车间的材料做好检验，并做好相应记录，对检验的问题需及时上报。

技术部及时检验记录生产管控单9技术部现场质量工程师对检验的材料制作首件，主要目的为了解产品结构和生产工艺、检查材料匹配度等。

手工焊接作业指导书手工焊接指导书焊接作业指导书以下是小编整理的手工焊接作业指导书内容，供大家浏览，更多内容请进入查看。

篇一：电子焊接作业指导书目的：使焊点光滑饱满，产品性能稳定、可靠，符合客户的要求。

适用范围：SMT 人员、手工焊接及检验人员。

内容：一. 印刷锡膏：1. 首先将网板固定在丝印台上，取一块光板调整网板的漏锡孔，使各个焊盘完全显露出来，让焊盘和网板的漏孔完全吻合，其偏移范围不能超过±0.2mm。

另外一定要注意网板的平整度，因为网板的翘曲直接影响锡膏的厚度、图形的完整。

2. 锡膏的选用应使用免清洗型(TUMARA)锡膏，具体锡膏的保存及使用规范请参考《印刷锡膏工艺》，此类锡膏的粒度一般在25-35um，四号粉颗粒，印刷出来不会有坍塌，支撑度高，回流前持续时间长。

3. 进行首块印刷时，丝印机的速度不要太快，用力要均匀，刮力的角度45°为宜。

首块印出后，一定要严格检查所有的焊盘以及锡膏图形，是否有漏印、图形偏移、图形不完整、锡膏厚度不均匀等现象。

发现缺陷后立即纠正过来，再印刷第二块直至调整符合要求为止。

二.自动贴片：1.要求各装配位号元器件的类型、型号、标称值和极性等特征标记要符合产品的装配图和物料清单要求，不能贴错位置和用错料。

2.贴片机的压力要适当，贴片压力过小，元器件焊端或引脚浮在锡膏表面，锡膏粘不住元器件，在传递和回流焊时容易产生位置移动，另外由于Z 轴高度过高，贴片时组件从高处扔下，会造成贴片位置偏移。

贴片压力过大，锡膏挤出量过多，容易造成锡膏粘连，回流焊时容易产生桥接，同时也会由于滑动造成贴片位置偏移，严重时还会损坏元器件。

贴装好的元器件要完好无损。

3.贴装元器件焊端或引脚不小于1/2 厚度要浸入焊膏。

对于一般元器件贴片时的锡膏挤出量(长度)应小于0.2mm，对于窄间距元器件贴片时的锡膏挤出量(长度)应小于0.1mm。

4.元器件的端头或引脚均和焊盘图形对齐、居中。

先帝创业未半而中道崩殂，今天下三分，益州疲弊，此诚危急存亡之秋也。

然侍卫之臣不懈于内，忠志之士忘身于外者，盖追先帝之殊遇，欲报之于陛下也。

诚宜开张圣听，以光先帝遗德，恢弘志士之气，不宜妄自菲薄，引喻失义，以塞忠谏之路也。

宫中府中，俱为一体；陟罚臧否，不宜异同。

若有作奸犯科及为忠善者，宜付有司论其刑赏，以昭陛下平明之理；不宜偏私，使内外异法也。

侍中、侍郎郭攸之、费祎、董允等，此皆良实，志虑忠纯，是以先帝简拔以遗陛下：愚以为宫中之事，事无大小，悉以咨之，然后施行，必能裨补阙漏，有所广益。

将军向宠，性行淑均，晓畅军事，试用于昔日，先帝称之曰“能”，是以众议举宠为督：愚以为营中之事，悉以咨之，必能使行阵和睦，优劣得所。

亲贤臣，远小人，此先汉所以兴隆也；亲小人，远贤臣，此后汉所以倾颓也。

先帝在时，每与臣论此事，未尝不叹息痛恨于桓、灵也。

侍中、尚书、长史、参军，此悉贞良死节之臣，愿陛下亲之、信之，则汉室之隆，可计日而待也。

臣本布衣，躬耕于南阳，苟全性命于乱世，不求闻达于诸侯。

先帝不以臣卑鄙，猥自枉屈，三顾臣于草庐之中，咨臣以当世之事，由是感激，遂许先帝以驱驰。

后值倾覆，受任于败军之际，奉命于危难之间，尔来二十有一年矣。

先帝知臣谨慎，故临崩寄臣以大事也。

受命以来，夙夜忧叹，恐托付不效，以伤先帝之明；故五月渡泸，深入不毛。

今南方已定，兵甲已足，当奖率三军，北定中原，庶竭驽钝，攘除奸凶，兴复汉室，还于旧都。

此臣所以报先帝而忠陛下之职分也。

至于斟酌损益，进尽忠言，则攸之、祎、允之任也。

愿陛下托臣以讨贼兴复之效，不效，则治臣之罪，以告先帝之灵。

若无兴德之言，则责攸之、祎、允等之慢，以彰其咎；陛下亦宜自谋，以咨诹善道，察纳雅言，深追先帝遗诏。

臣不胜受恩感激。

今当远离，临表涕零，不知所言。

工程名称产品型号标准工时54 S 作业人数1文件编号OS-1工位号A01版本02数量责任人作业员作业员1.烙铁焊接温度350°±10，焊接时间2-3S；2.焊接完毕后注意检查极性是否正确，电池组金属部分不得与开关插座金属部分以及电子板触碰，以免短路烧板；作业员3.焊接完毕后，使用蓝色静电袋包装摆放整齐；编制：日期：张长青2015.8.22审批：日期：生效日期：品 质 要 求 及 注 意 事 项作 业 步 骤1.将DC头引线红色焊接在 +5V 位置，黑引线焊接在 GND 位置；图12.将轻触开关白色引线焊接在 K+ 位置，黑色引线焊接在 K- 位置，图23.将灯杯棕色引线焊接在 + 位置，黑色引线焊接在 - 位置，图34.将电池组红色引线焊接在B+位置，黑色引线焊接在 B- 位置，图4轻触开关部件DC插座部件灯杯部件1.01.017.0001电子控制线路板1.01.020.0001电子控制线路板焊接组件LED 电子灯零件编码零件名称设备/工夹具防静电烙铁、锡线、固定夹具、镍氢电池黑色GND红色+5白色K+黑色K-棕色+黑色一黑色B 一红色图1.图2.图3.图4.工程名称产品型号标准工时24s 作业人数1文件编号OS-1工位号A02版本数量责任人作业员作业员生效日期：编制：日期：2015.8.22审批：日期：品 质 要 求 及 注 意 事 项1.注意引线方向，左边黑色，中间红色；2.焊线前先在引脚上镀锡以方便焊接，焊接后检查不得有假焊虚焊不良；自检合格方可流向下一工序；作业员3.焊接引线温度350°C ±10，焊接时间2-3S3.将焊接好引线的插座取下，并检查焊点外观没有短路及假焊；图2.作 业 步 骤1.将插座固定在夹具上，先将引脚上锡方便焊接 如图1.2.将黑色引线焊接在插座左引脚上，红色引线焊接在中间引脚上，如图1.DC插座部件焊接DC插座引线L ED电子灯零件编码零件名称设备/工夹具防静电烙铁、锡线、固定夹具、红色引线焊中间黑色引线焊左边将插座固定在夹具，并在引脚上锡图1.将焊接完毕的插座取下并检查极性和焊点没有假焊工程名称产品型号标准工时24s 作业人数1文件编号OS-1工位号A03版本数量1责任人作业员 3.自检合格方可流向下一工序；生效日期：编制：日期：张长青2015.8.22审批：日期：品 质 要 求 及 注 意 事 项1.烙铁焊接温度350°C±10。
