开口扳手,固定扳手规格尺寸,对应六角螺母,扳手分类外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。
.常用的开口扳手规格----对应螺纹规格：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；对应螺纹（螺帽）规格为M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。
公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：螺栓尺寸对应扳手或套筒对边尺寸M3 5.5MMM4 7MMM5 8MMM6 10MMM8 13MM(14MM)M10 16MM(17MM)M12 18MM(19MM)M14 21MM(22MM)M16 24MMM18 27MMM20 30MMM22 34MM括号中的尺寸为GB旧标准尺寸。
公制内六角螺栓与内六角扳手尺寸对照表：内六角螺栓对应内六角扳手尺寸M3 2.5M4 3M5 4M6 5M8 6M10 8M12 10M14 12M16 14M18 14M20 17M22 17螺距扳手按照用途，款式等分类1、呆扳手：一端或两端制有固定尺寸的开口，用以拧转一定尺寸的螺母或螺栓。
2、梅花扳手：两端具有带六角孔或十二角孔的工作端，适用於工作空间狭小，不能使用普通扳手的场合。
3、两用扳手：一端与单头呆扳手相同，另一端与梅花扳手相同，两端拧转相同规格的螺栓或螺母。
4、活扳手：开口宽度可在一定尺寸范围内进行调节，能拧转不同规格的螺栓或螺母。
5、钩形扳手：又称月牙形扳手，用於拧转厚度受限制的扁螺母等。
6、套筒扳手：它是由多个带六角孔或十二角孔的套筒并配有手柄、接杆等多种附件组成，特别适用於拧转地位十分狭小或凹陷很深处的螺栓或螺母7、内六角扳手：成L形的六角棒状扳手，专用於拧转内六角螺钉。
常用扳手规格尺寸有哪些常用扳手型号说明扳手是一种常见的工具，在我们修理器械的时候基本上都会用到，虽然是一个小小的扳手，但是他的种类和型号还是有很多种下面就为大家详细的介绍一下常用扳手的规格尺寸有哪些，扳手型号有哪些？常用扳手规格尺寸有哪些常用扳手型号说明常用的开口扳手规格----对应螺纹规格7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65;对应螺纹规格为M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42。
7--M4、8--M5、10--M6、14--M8、17--M10、19--M12、22--M14、24--M16、27--M18、30--M20、32--M22、36--M24、41--M27、46--M30、55--M36、65--M42。
全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。
攻丝前螺纹底孔直径的计算方法;对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1。
脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。
对于M6以下的螺纹孔，不分材料性质，统一按基本尺寸-螺距。
扳手按照用途，款式等分类呆扳手：一端或两端制有固定尺寸的开口，用以拧转一定尺寸的螺母或螺栓。
梅花扳手：两端具有带六角孔或十二角孔的工作端，适用於工作空间狭小，不能使用普通扳手的场合。
两用扳手：一端与单头呆扳手相同，另一端与梅花扳手相同，两端拧转相同规格的螺栓或螺母。
活扳手：开口宽度可在一定尺寸范围内进行调节，能拧转不同规格的螺栓或螺母。
套筒扳手标准详情不知道大家平时在工作的时候会不会经常用到套筒扳手，套筒扳手的发明，在根本上方便了大家的工作。
也方便了大家的生活。
而有的朋友会问，怎样才能买到一件好的套筒扳手呢?套筒扳手有什么标准规格呢?装修界特意问了一些出售套筒扳手的相关人员，也去网上为大家搜集了一些关于套筒扳手标准规格的相关资料，希望对正在苦求工具的朋友们有所帮助。
套筒扳手规格总体在国内来说由于和国外的通用计算方法不同，而导致的产品规格说明不同，在国内由于套筒扳手是按照国内的计算单位来计算的，称为公制，而在国外的则以英国的计算单位为准，则被称为英制。
由于公英制换算是有一些省略型的尾数因此导致了产品的规格的大小有一些区别，但是一般来说还是通用的。
根据国内外换算单位的不同，相对于所造出来的机器也是不同的，因此也造成了需要的套筒扳手也有些不同了，但是一般套筒扳手是用于汽车维修和机器维修的比较多，因此在国内只需要购买公制产品就可以使用了，除了一些个别有国外引进的新兴设备。
1寸=2.54cm在一般性的计算中是怎么计算的，但有些厂家也就直接将他换算成1寸=2.5cm了，所以行业内的产品并不是很准确的，但对于大厂来说都是按前一个计算的。
这个也是最基本的国标了。
按标准来说，对于套筒扳手的套筒一般是中控的，有两边;一边:四方口(根据套筒与扳手的链接部位而定)一边：6角，8角，12角(根据机器与汽车螺母的形状大小而定)四方口：用于套筒和帮手之间的链接，这个是四边的，对边的长度也即是边长的长度，一般华丰巨箭工具和其他厂家是一样的，一般只做按英制分：1/4、3/8、1/2、3/4四种规格;按公制分：6.3mm、10mm、12.5mm、19mm;其实在行业内就有这个公式：1/4=6.3mm、3/8=10mm、1/2=12.5mm、3/4=19mm这种解释是手动工具行业内的通用公式。
主要应用用于螺母端或螺栓端完全低于被连接面，且凹孔的直径不能用于开口扳手或活动扳手及梅花扳手，就用套筒扳手，另外就是螺栓件空间限制，也只能用套筒扳手。
常用扳手规格尺寸有哪些常用扳手型号说明扳手是一种常见的工具，在我们修理器械的时候基本上都会用到，虽然是一个小小的扳手，但是他的种类和型号还是有很多种下面就为大家详细的介绍一下常用扳手的规格尺寸有哪些，扳手型号有哪些？常用扳手规格尺寸有哪些常用扳手型号说明常用的开口扳手规格----对应螺纹规格7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65;对应螺纹规格为M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42。
7--M4、8--M5、10--M6、14--M8、17--M10、19--M12、22--M14、24--M16、27--M18、30--M20、32--M22、36--M24、41--M27、46--M30、55--M36、65--M42。
全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。
攻丝前螺纹底孔直径的计算方法;对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1。
脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。
对于M6以下的螺纹孔，不分材料性质，统一按基本尺寸-螺距。
扳手按照用途，款式等分类呆扳手：一端或两端制有固定尺寸的开口，用以拧转一定尺寸的螺母或螺栓。
梅花扳手：两端具有带六角孔或十二角孔的工作端，适用於工作空间狭小，不能使用普通扳手的场合。
两用扳手：一端与单头呆扳手相同，另一端与梅花扳手相同，两端拧转相同规格的螺栓或螺母。
活扳手：开口宽度可在一定尺寸范围内进行调节，能拧转不同规格的螺栓或螺母。

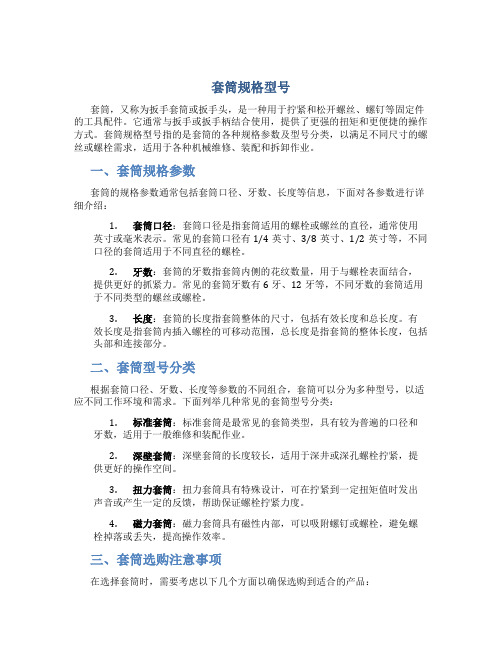

套筒规格型号套筒，又称为扳手套筒或扳手头，是一种用于拧紧和松开螺丝、螺钉等固定件的工具配件。
它通常与扳手或扳手柄结合使用，提供了更强的扭矩和更便捷的操作方式。
套筒规格型号指的是套筒的各种规格参数及型号分类，以满足不同尺寸的螺丝或螺栓需求，适用于各种机械维修、装配和拆卸作业。
一、套筒规格参数套筒的规格参数通常包括套筒口径、牙数、长度等信息，下面对各参数进行详细介绍：1.套筒口径：套筒口径是指套筒适用的螺栓或螺丝的直径，通常使用英寸或毫米表示。
常见的套筒口径有1/4英寸、3/8英寸、1/2英寸等，不同口径的套筒适用于不同直径的螺栓。
2.牙数：套筒的牙数指套筒内侧的花纹数量，用于与螺栓表面结合，提供更好的抓紧力。
常见的套筒牙数有6牙、12牙等，不同牙数的套筒适用于不同类型的螺丝或螺栓。
3.长度：套筒的长度指套筒整体的尺寸，包括有效长度和总长度。
有效长度是指套筒内插入螺栓的可移动范围，总长度是指套筒的整体长度，包括头部和连接部分。
二、套筒型号分类根据套筒口径、牙数、长度等参数的不同组合，套筒可以分为多种型号，以适应不同工作环境和需求。
下面列举几种常见的套筒型号分类：1.标准套筒：标准套筒是最常见的套筒类型，具有较为普遍的口径和牙数，适用于一般维修和装配作业。
2.深壁套筒：深壁套筒的长度较长，适用于深井或深孔螺栓拧紧，提供更好的操作空间。
3.扭力套筒：扭力套筒具有特殊设计，可在拧紧到一定扭矩值时发出声音或产生一定的反馈，帮助保证螺栓拧紧力度。
4.磁力套筒：磁力套筒具有磁性内部，可以吸附螺钉或螺栓，避免螺栓掉落或丢失，提高操作效率。
三、套筒选购注意事项在选择套筒时，需要考虑以下几个方面以确保选购到适合的产品：1.工作环境：根据实际工作环境确定套筒的口径和长度，避免因不适合而造成操作困难。
2.使用频率：根据使用频率选择套筒质量和耐用性，以确保长期稳定使用。
3.配件兼容：确保选购的套筒能够与现有扳手或扳手柄配件兼容，以充分发挥作用。
套筒扳手的常识及套筒规格尺寸
套筒扮手是常用的工具，套筒扮手通常由棘轮扳手和一系列套筒组成.
套筒一端为正方形孔，是用来连接棘轮扳手、L杆或者滑竿的，正方形的规格常用的有三种：1/2英寸、3/8英寸、1/4英寸。
一英寸约等于25.4MM，1/2英寸也就是等于12.7mm，3/8英寸约等于9.5mm，1/4英寸约等于6.35mm。
套筒一端为正六边形孔或正十二边形，六角为常用套筒，十二角就像是梅花扳手，俗称为梅花套筒。
如下为正六边形规格尺寸表：套筒有手用和风动，手用就是说用手加力，而风动就是用在风炮，也就是气动扳手或电动扳手上的。
一般手动套筒较薄，而风动套筒一般比手动的要厚，因为气动扳手开转那一下，冲击力比较大。
套筒也有长套筒和短套筒之分，普通的都是短的，而长套筒比一般的都要长，在一些螺杆比较长的地方可以更好的咬合住螺母，如1/2的套筒，普通的一般在5CM左右，而长套筒一般都有10CM以上。
火花塞套筒，和长套筒差不多长，不过它一般都很薄，因为火花塞所在的地方限制了套筒的厚度。
End。
套管扳手规格大全套管扳手规格计算方式套管扳手，也就是套筒扳手，一般也称为套筒，是一种具有特殊用途的五金工具。
一般，在五金批发市场上，就可以购买到各种类型的套管扳手。
套筒扳手因由形状特殊的组件组成，因此非常适用于拧转地位狭小或是凹陷比较深的螺栓、螺母，具有着其他扳手所不具有的优势，因此成为了五金市场的上的宠儿。
套管扳手有着不同的规格，下面中国五金机电网就为大家介绍套筒扳手的规格及其计算方式。
套筒扳手规格及计算方式资深五金机电专家介绍，套管扳手规格总体在国内来说由于和国外的通用计算方法不同，而导致的产品规格说明不同，在国内由于套筒扳手是按照国内的计算单位来计算的，称为公制，而在国外的则以英国的计算单位为准，则被称为英制。
由于公英制换算是有一些省略型的尾数因此导致了产品的规格的大小有一些区别，但是一般来说还是通用的。
根据国内外换算单位的不同，相对于所造出来的机器也是不同的，因此也造成了需要的套筒扳手也有些不同了，但是一般套筒扳手是用于汽车维修和机器维修的比较多，因此在国内只需要购买公制产品就可以使用了，除了一些个别有国外引进的新兴设备。
1寸=2.54cm在一般性的计算中是这么计算的，但有些厂家也就直接将他换算成1寸=2.5cm了，所以行业内的产品并不是很准确的，但对于大厂来说都是按前一个计算的。
这个也是最基本的国标了。
按标准来说，对于套筒扳手的套筒一般是中控的，有两边。
一边:四方口(根据套筒与扳手的链接部位而定)一边：6角，8角，12角(根据机器与汽车螺母的形状大小而定)四方口：用于套筒和帮手之间的链接，这个是四边的，对边的长度也即是边长的长度，一般华丰巨箭工具和其他厂家是一样的，一般只做按英制分：1/4、3/8、1/2、3/4四种规格；按公制分：6.3mm、10mm、12.5mm、19mm；其实在行业内就有这个公式：1/4=6.3mm、3/8=10mm、1/2=12.5mm、3/4=19mm这种解释是手动工具行业内的通用公式。
套筒扳手规格型号（常用扳手规格尺寸有哪些）扳手是一种常见的工具，在我们修理器械的时候基本上都会用到，虽然是一个小小的扳手，但是他的种类和型号还是有很多种下面就为大家详细的介绍一下常用扳手的规格尺寸有哪些，扳手型号有哪些？常用扳手规格尺寸有哪些常用扳手型号说明常用的开口扳手规格----对应螺纹规格7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65;对应螺纹规格为M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42。
7--M4、8--M5、10--M6、14--M8、17--M10、19--M12、22--M14、24--M16、27--M18、30--M20、32--M22、36--M24、41--M27、46--M30、55--M36、65--M42。
全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。
攻丝前螺纹底孔直径的计算方法;对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1。
脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。
对于M6以下的螺纹孔，不分材料性质，统一按基本尺寸-螺距。
扳手按照用途，款式等分类呆扳手：一端或两端制有固定尺寸的开口，用以拧转一定尺寸的螺母或螺栓。
梅花扳手：两端具有带六角孔或十二角孔的工作端，适用於工作空间狭小，不能使用普通扳手的场合。
两用扳手：一端与单头呆扳手相同，另一端与梅花扳手相同，两端拧转相同规格的螺栓或螺母。
活扳手：开口宽度可在一定尺寸范围内进行调节，能拧转不同规格的螺栓或螺母。
套筒公制和英制对照表套筒是一种常用的工具，用于拧紧或松开螺栓和螺母。
公制和英制是两种常见的计量系统，它们在套筒尺寸上有一些差异。
下面是套筒公制和英制尺寸的对照表：1. 公制套筒尺寸：6mm 对应 1/4英寸。
7mm 对应 9/32英寸。
8mm 对应 5/16英寸。
9mm 对应 11/32英寸。
10mm 对应 3/8英寸。
11mm 对应 7/16英寸。
12mm 对应 15/32英寸。
13mm 对应 1/2英寸。
14mm 对应 9/16英寸。
15mm 对应 19/32英寸。
16mm 对应 5/8英寸。
17mm 对应 11/16英寸。
18mm 对应 23/32英寸。
19mm 对应 3/4英寸。
20mm 对应 25/32英寸。
21mm 对应 13/16英寸。
22mm 对应 7/8英寸。
23mm 对应 29/32英寸。
24mm 对应 15/16英寸。
25mm 对应 31/32英寸。
26mm 对应 1英寸。
2. 英制套筒尺寸：1/4英寸对应 6.35mm.9/32英寸对应 7.14mm. 5/16英寸对应 7.94mm. 11/32英寸对应 8.73mm. 3/8英寸对应 9.53mm.7/16英寸对应 11.11mm. 15/32英寸对应 11.91mm.1/2英寸对应 12.7mm.9/16英寸对应 14.29mm. 19/32英寸对应 15.08mm. 5/8英寸对应 15.88mm. 11/16英寸对应 17.46mm. 23/32英寸对应 18.26mm. 3/4英寸对应 19.05mm. 25/32英寸对应 19.84mm. 13/16英寸对应 20.64mm. 7/8英寸对应 22.23mm. 29/32英寸对应 23.02mm.15/16英寸对应 23.81mm.31/32英寸对应 24.61mm.1英寸对应 25.4mm.需要注意的是，套筒尺寸的对照表只是近似值，因为公制和英制系统之间的转换并非完全精确。
数显套筒力矩扳手的参数介绍数显可调节扭力扳手是螺栓紧固检测及控制专用工具，具有精度高、测量准确、性能稳定、耗电量低、操作简单、可换头等特点，广泛适用于汽车、摩托车、机械制造等行业的螺栓紧固检测及控制。
数显套筒力矩扳手技术参数：1、测量范围：100-400Nm。
2、系统精度：正负2%。
3、扳手头：鹰嘴管钳式头，具有牙齿，开口尺寸：16-40。
4、具有【光报警】功能，报警值可人工输入。
5、具有峰保和顺时工作两种方式，内含校检标定程序，系数存入仪表内，永不丢失；扳手出厂时已按行标标定直径16:100Nm，直径18:200Nm，直径20：200Nm，直径22：260Nm，直径25：260Nm，直径28：320Nm，直径36：360Nm，6、注：本产品分为2种【普通型】【数显型】数显套筒力矩扳手键盘说明：M—-------------此键用于设定报警值，单位切换及效验扳手。
OK--------------输入参数是作为确定键、在测量时、作为显示屏的背光灯切换键。
C/↑------------两种功能1：测量时作为峰值保持键，2：输入参数时为数字增加键。
N/→-----------两种功能1：测量时作为减零键。
2输入参数时，输入位置右移一位。
RESET-----------复位键，测量仪表重新开始工作，等待输入信息。
峰值指示灯------按【峰值】键切换峰保和瞬时工作状态，峰值保持状态时此灯亮，瞬时测量时此灯灭报警指示灯------扭矩测量值大于报警值时指示灯亮，扭矩测量：1、上电、按下扳手上的电源开关，进入测量状态，屏幕显示测量值。
2、按M键直到显示屏显示【报警值：xxxx】根据套管直径输入测量报警值，按【C/↑】及【N/→】键输入，然后按【OK】键。
3、按【N/→】键，减掉零点，使显示屏显示0.4、扳手头夹住套管。
5、按【C/↑】键切换到峰值状态，屏幕右上角显示【峰值】同时峰值指示灯-绿等亮，此时扳手进入峰值保持状态。
