套筒扳手规格尺寸表

螺栓与扳手对应表(总2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--外六角，内六角螺栓和对应扳手尺寸对照表公制外六角螺栓和套筒（开口）扳手对边尺寸对照表：螺栓尺寸对应扳手或套筒对边尺寸M3M4 7MMM5 8MMM6 10MMM8 13MM(14MM)M10 16MM(17MM)M12 18MM(19MM)M14 21MM(22MM)M16 24MMM18 27MMM20 30MMM22 34MMM24 36MMM27 41MMM30 46MMM33 50MMM36。

55MM备注：括号中的尺寸为GB旧标准尺寸。

公司风机上基本用旧编号公制内六角螺栓与内六角扳手尺寸对照表：内六角螺栓对应内六角扳手尺寸M3M4 3M5 4M6 5M8 6M10 8M12 10M14 12M16 14M18 14M20 17M22 17M24 19公司用的棘轮扳手：有1/4驱动头（小棘轮），1/2的驱动头（常用），3/4的驱动头（力屈服强度指材料在出现屈服现象时所能承受的最大应力级螺丝通常指采用SCM435合金钢材料制造,其最小抗拉强度达到1220Mpa,硬度达到39~44HRC的超高强度螺丝。

丝锥是用来加工较小直径内螺纹的成形刀具，一般选用合金工具钢9SiGr 制成，并经热处理制成。

通常M6～M24的丝锥一套为两支，称头锥、二锥；M6以下及M24以上一套有三支、即头锥、二锥和三锥。

———铰扛钻头是钻孔用的刀削工具，常用高速钢制造，工作部分经热处理淬硬至62～65HRC。

一般钻头由柄部、颈部及工作部分组成。

盲孔的深度的公式计算：孔的深度=所需螺纹的深度+板牙是加工外螺纹的刀具，用合金工具钢9SiGr制成，并经热处理淬硬。

其外形像一个圆螺母，只是上面钻有3～4个排屑孔，并形成刀刃。

板牙由切屑部分、定位部分和排屑孔组成。

圆板牙螺孔的两端有40°的锥度部分，是板牙的切削部分。

套筒扳手规格表1. 引言本文档是关于套筒扳手的规格表。

套筒扳手是一种常用的手工工具，广泛应用于机械、汽车维修等领域。

本文档将列举不同尺寸和类型的套筒扳手，以供选择和参考。

2. 规格表下表列出了常见的套筒扳手规格及相关参数。

序号规格尺寸功能1 1/4英寸4mm~14mm 适用于小型螺丝和螺母2 3/8英寸6mm~22mm 适用于标准大小的螺丝和螺母3 1/2英寸10mm~32mm 适用于大型螺丝和螺母4 3/4英寸20mm~46mm 适用于较大型螺丝和螺母请注意，上述规格表中的尺寸仅供参考，实际尺寸可能会有所不同。

3. 功能说明•1/4英寸套筒扳手：适用于小型螺丝和螺母，常用于精密装置维修和细小螺丝的拆卸装配。

•3/8英寸套筒扳手：适用于标准大小的螺丝和螺母，常用于家庭修理和日常维护工作。

•1/2英寸套筒扳手：适用于大型螺丝和螺母，常用于汽车、机械等领域的维修和装配工作。

•3/4英寸套筒扳手：适用于较大型螺丝和螺母，常用于工业设备、重型机械等领域。

套筒扳手的使用方法如下：1.将套筒扳手插入螺丝或螺母内部，保持套筒与螺丝或螺母完全贴合。

2.通过扳手手柄的旋转来施加力量，旋转方向取决于需要松开还是拧紧螺丝或螺母。

3.使用合适长度的延长杆可以增加扳手的扭矩，提供更大的力量。

4. 注意事项使用套筒扳手时需要注意以下事项：•使用合适尺寸的套筒扳手，避免使用过小或过大的套筒，以免损坏螺丝或螺母。

•检查套筒扳手及相关配件的状态，确保其完好无损。

•在使用套筒扳手时，要确保扳手与螺丝或螺母之间保持良好的接触，避免滑动或滑动不当。

•扭矩应适中，过大的扭矩可能导致螺丝或螺母损坏，过小的扭矩则无法完成工作。

•使用合适的安全装备，如手套和护目镜，以避免意外伤害。

5. 总结本文档提供了套筒扳手的规格表和相关说明。

了解不同尺寸和类型的套筒扳手对于选择适当的工具非常重要。

使用套筒扳手时需要注意相关的安全事项。

希望本文档能够对读者在选择和使用套筒扳手时提供一定的帮助。

螺丝尺寸对应扳手尺寸的对照表
外六角所用的开口扳手以六角螺母对应比较准确, 用的如下；外六角所用的开口扳手以六角螺母对应
因为存在六角头螺栓和小六角头螺栓。

常
公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：
7 M4 S3=M4 M3 =5.5MM 8 M5 S4=M5 M4 =7MM 10 M6 S5=M6 M5 =8MM 14 M8 S6=M8 M6 =10MM 17 M10 S8=M10 M8 =13MM(14MM) 19 M12 S10=M12 M10
=16MM(17MM) 22 M14 S12=M14-M16 M12=
18MM(19MM) 24 M16 S14=M18-M20 M14
=21MM(22MM)
27 M18 S17=M22-M24 M16 =24MM 30 M20 S19=M27-M30 M18= 27MM 32 M22 S24=M36 M20 =30MM 36 M24 S27=M42
M22 =34MM
41 M27
46 M30
55 M36
65
M42
螺栓尺寸对应扳手或套筒对边尺寸
（括号中的尺寸为 GB 旧标准尺寸）
全套内六角扳手
开口扳手规格
对应螺纹规格
攻螺纹底孔的计算
脆性材料（铸铁、青铜等）：钻孔直径dO=d（螺纹外径）-1.1p （螺距）
塑性材料（钢、紫铜等）：钻孔直径d0=d（螺纹外径）-p （螺距）。

外六角,内六角螺栓和对应扳手尺寸对照表公制外六角螺栓和套筒〔开口扳手对边尺寸对照表：螺栓尺寸对应扳手或套筒对边尺寸M3 5.5MMM4 7MMM5 8MMM6 10MMM8 13MM<14MM>M10 16MM<17MM>M12 18MM<19MM>M14 21MM<22MM>M16 24MMM18 27MMM20 30MMM22 34MMM24 36MMM27 41MMM30 46MMM33 50MMM36。

55MM备注：括号中的尺寸为GB旧标准尺寸。

公司风机上基本用旧编号公制内六角螺栓与内六角扳手尺寸对照表：内六角螺栓对应内六角扳手尺寸M3 2.5M4 3M5 4M6 5M8 6M10 8M12 10M14 12M16 14M18 14M20 17M22 17M24 19公司用的棘轮扳手：有1/4驱动头〔小棘轮,1/2的驱动头〔常用,3/4的驱动头〔力矩扳手,1”驱动头〔液压力矩扳手。

备注：1英寸=25.4MM 1英尺=12英寸以下是英寸,毫米对照表螺栓头上的8.8级螺栓的定义是指螺栓的抗拉强度8*100=800MPa屈服强度=800*0.8=640MPa抗拉强度指材料在拉断前承受最大应力值。

屈服强度指材料在出现屈服现象时所能承受的最大应力12.9级螺丝通常指采用SCM435合金钢材料制造,其最小抗拉强度达到1220Mpa,硬度达到39~44HRC的超高强度螺丝。

丝锥是用来加工较小直径内螺纹的成形刀具,一般选用合金工具钢9SiGr制成,并经热处理制成。

通常M6～M24的丝锥一套为两支,称头锥、二锥；M6以下及M24以上一套有三支、即头锥、二锥和三锥。

———铰扛钻头是钻孔用的刀削工具,常用高速钢制造,工作部分经热处理淬硬至62～65HRC。

一般钻头由柄部、颈部及工作部分组成。

盲孔的深度的公式计算：孔的深度=所需螺纹的深度+-.7d板牙是加工外螺纹的刀具,用合金工具钢9SiGr制成,并经热处理淬硬。

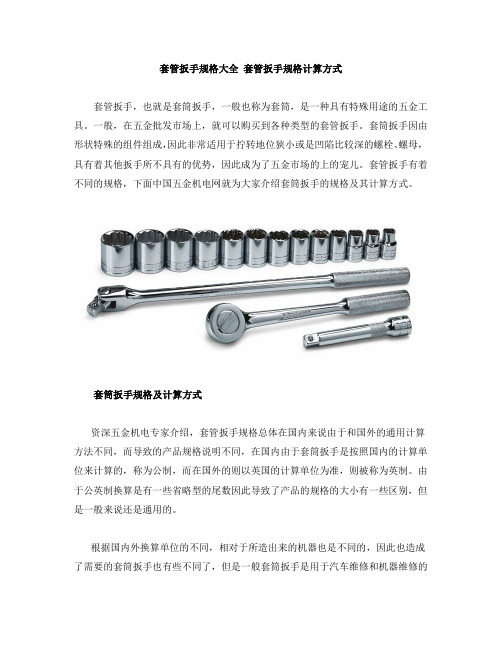

套管扳手规格大全套管扳手规格计算方式套管扳手，也就是套筒扳手，一般也称为套筒，是一种具有特殊用途的五金工具。

一般，在五金批发市场上，就可以购买到各种类型的套管扳手。

套筒扳手因由形状特殊的组件组成，因此非常适用于拧转地位狭小或是凹陷比较深的螺栓、螺母，具有着其他扳手所不具有的优势，因此成为了五金市场的上的宠儿。

套管扳手有着不同的规格，下面中国五金机电网就为大家介绍套筒扳手的规格及其计算方式。

套筒扳手规格及计算方式资深五金机电专家介绍，套管扳手规格总体在国内来说由于和国外的通用计算方法不同，而导致的产品规格说明不同，在国内由于套筒扳手是按照国内的计算单位来计算的，称为公制，而在国外的则以英国的计算单位为准，则被称为英制。

由于公英制换算是有一些省略型的尾数因此导致了产品的规格的大小有一些区别，但是一般来说还是通用的。

根据国内外换算单位的不同，相对于所造出来的机器也是不同的，因此也造成了需要的套筒扳手也有些不同了，但是一般套筒扳手是用于汽车维修和机器维修的比较多，因此在国内只需要购买公制产品就可以使用了，除了一些个别有国外引进的新兴设备。

1寸=2.54cm在一般性的计算中是这么计算的，但有些厂家也就直接将他换算成1寸=2.5cm了，所以行业内的产品并不是很准确的，但对于大厂来说都是按前一个计算的。

这个也是最基本的国标了。

按标准来说，对于套筒扳手的套筒一般是中控的，有两边。

一边:四方口(根据套筒与扳手的链接部位而定)一边：6角，8角，12角(根据机器与汽车螺母的形状大小而定)四方口：用于套筒和帮手之间的链接，这个是四边的，对边的长度也即是边长的长度，一般华丰巨箭工具和其他厂家是一样的，一般只做按英制分：1/4、3/8、1/2、3/4四种规格；按公制分：6.3mm、10mm、12.5mm、19mm；其实在行业内就有这个公式：1/4=6.3mm、3/8=10mm、1/2=12.5mm、3/4=19mm这种解释是手动工具行业内的通用公式。

套筒扳手规格型号（常用扳手规格尺寸有哪些）扳手是一种常见的工具，在我们修理器械的时候基本上都会用到，虽然是一个小小的扳手，但是他的种类和型号还是有很多种下面就为大家详细的介绍一下常用扳手的规格尺寸有哪些，扳手型号有哪些？常用扳手规格尺寸有哪些常用扳手型号说明常用的开口扳手规格----对应螺纹规格7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65;对应螺纹规格为M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42。

7--M4、8--M5、10--M6、14--M8、17--M10、19--M12、22--M14、24--M16、27--M18、30--M20、32--M22、36--M24、41--M27、46--M30、55--M36、65--M42。

全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。

攻丝前螺纹底孔直径的计算方法;对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1。

脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。

对于M6以下的螺纹孔，不分材料性质，统一按基本尺寸-螺距。

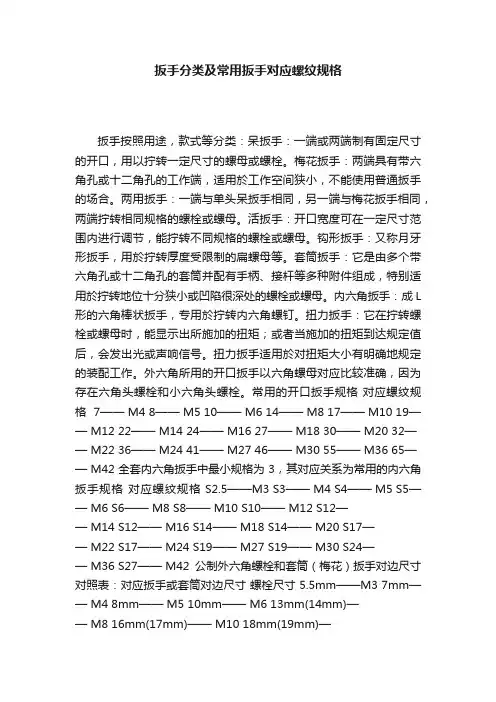

扳手按照用途，款式等分类呆扳手：一端或两端制有固定尺寸的开口，用以拧转一定尺寸的螺母或螺栓。

梅花扳手：两端具有带六角孔或十二角孔的工作端，适用於工作空间狭小，不能使用普通扳手的场合。

两用扳手：一端与单头呆扳手相同，另一端与梅花扳手相同，两端拧转相同规格的螺栓或螺母。

活扳手：开口宽度可在一定尺寸范围内进行调节，能拧转不同规格的螺栓或螺母。

套筒公制和英制对照表套筒是一种常用的工具，用于拧紧和松开螺丝、螺母等紧固件。

在不同的国家和地区，套筒的尺寸标准可能有所不同。

下面是套筒公制和英制尺寸的对照表：1. 公制套筒尺寸：4mm 对应 5/32英寸。

5mm 对应 3/16英寸。

6mm 对应 1/4英寸。

7mm 对应 9/32英寸。

8mm 对应 5/16英寸。

9mm 对应 11/32英寸。

10mm 对应 3/8英寸。

11mm 对应 7/16英寸。

12mm 对应 15/32英寸。

13mm 对应 1/2英寸。

14mm 对应 9/16英寸。

15mm 对应 19/32英寸。

16mm 对应 5/8英寸。

17mm 对应 11/16英寸。

18mm 对应 23/32英寸。

19mm 对应 3/4英寸。

20mm 对应 25/32英寸。

21mm 对应 13/16英寸。

22mm 对应 7/8英寸。

23mm 对应 29/32英寸。

24mm 对应 15/16英寸。

25mm 对应 63/64英寸。

26mm 对应 1英寸。

2. 英制套筒尺寸：1/4英寸对应 6.35mm. 5/16英寸对应 7.94mm. 3/8英寸对应 9.53mm. 7/16英寸对应 11.11mm. 1/2英寸对应 12.7mm.9/16英寸对应 14.29mm.5/8英寸对应 15.88mm.11/16英寸对应 17.46mm.3/4英寸对应 19.05mm.13/16英寸对应 20.64mm.7/8英寸对应 22.23mm.15/16英寸对应 23.81mm.1英寸对应 25.4mm.需要注意的是，以上列举的是一些常见的套筒尺寸对照，实际使用中可能还会有其他尺寸的套筒。

此外，还有一些特殊尺寸的套筒，例如深套筒、扩展套筒等，这些尺寸可能根据具体的工作需求而有所不同。

希望以上对照表能够帮助到你，如果你有其他关于套筒尺寸的问题，欢迎继续提问。

公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：螺栓尺寸对应扳手或套筒对边尺寸M35.5M MM47M MM58M MM610M MM813MM(14MM)M10 16MM(17MM)M12 18MM(19MM)M14 21MM(22MM)M16 24MMM18 27MMM20 30MMM22 34MM括号中的尺寸为GB旧标准尺寸。

公制内六角螺栓与内六角扳手尺寸对照表：内六角螺栓对应内六角扳手尺寸M3 2.5M43M54M65M86M10 8M12 10M14 12M16 14M18 14M20 17M22 17螺丝尺寸对应内六角扳手的四个方面为了让大家区分螺丝与内六角扳手的对应尺寸，还有要钻多大的孔应该用多大的丝锥，以下是我在工作时累计的经验可以供大家参考：一、公制内六角螺栓与内六角扳手尺寸对照表：内六角螺栓==对应内六角扳手尺寸M3←→2.5M4←→3M5←→4M6←→5M8←→6M10←→8M12←→10M14←→12M16←→14M18←→14M20←→17M22←→17攻螺纹底孔的计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）二、内六角扳手的型号比螺丝的型号下多少？比如6#内六角扳手用来拧M8的内六角螺丝？4#←→M55#←→M66#←→M88#←→M1010#←→M1212#←→M14,M1614#←→M16,M2017#←→M2019#←→M2422#,←→M3027#←→M36三、外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。

常用的开口扳手规格为：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；对应螺纹规格为：M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42 全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。

套筒公制和英制对照表套筒是一种常用的工具，用于拧紧或松开螺栓和螺母。

公制和英制是两种常见的计量系统，它们在套筒尺寸上有一些差异。

下面是套筒公制和英制尺寸的对照表：1. 公制套筒尺寸：6mm 对应 1/4英寸。

7mm 对应 9/32英寸。

8mm 对应 5/16英寸。

9mm 对应 11/32英寸。

10mm 对应 3/8英寸。

11mm 对应 7/16英寸。

12mm 对应 15/32英寸。

13mm 对应 1/2英寸。

14mm 对应 9/16英寸。

15mm 对应 19/32英寸。

16mm 对应 5/8英寸。

17mm 对应 11/16英寸。

18mm 对应 23/32英寸。

19mm 对应 3/4英寸。

20mm 对应 25/32英寸。

21mm 对应 13/16英寸。

22mm 对应 7/8英寸。

23mm 对应 29/32英寸。

24mm 对应 15/16英寸。

25mm 对应 31/32英寸。

26mm 对应 1英寸。

2. 英制套筒尺寸：1/4英寸对应 6.35mm.9/32英寸对应 7.14mm. 5/16英寸对应 7.94mm. 11/32英寸对应 8.73mm. 3/8英寸对应 9.53mm.7/16英寸对应 11.11mm. 15/32英寸对应 11.91mm.1/2英寸对应 12.7mm.9/16英寸对应 14.29mm. 19/32英寸对应 15.08mm. 5/8英寸对应 15.88mm. 11/16英寸对应 17.46mm. 23/32英寸对应 18.26mm. 3/4英寸对应 19.05mm. 25/32英寸对应 19.84mm. 13/16英寸对应 20.64mm. 7/8英寸对应 22.23mm. 29/32英寸对应 23.02mm.15/16英寸对应 23.81mm.31/32英寸对应 24.61mm.1英寸对应 25.4mm.需要注意的是，套筒尺寸的对照表只是近似值，因为公制和英制系统之间的转换并非完全精确。
