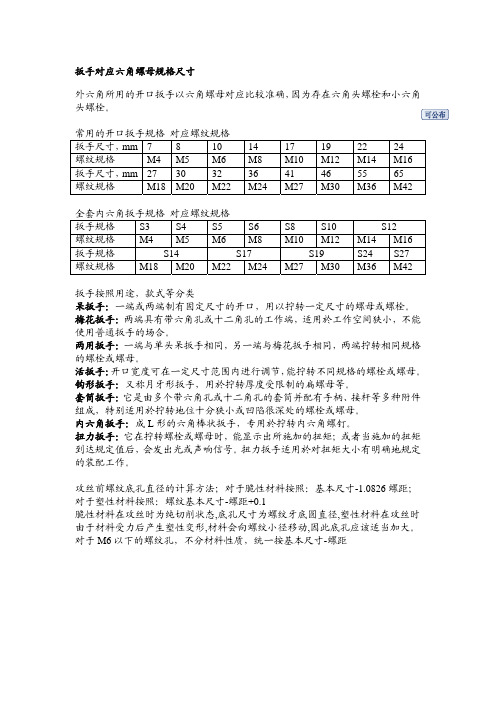

外六角扳手尺寸

扳手对应六角螺母规格尺寸外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。

常用的开口扳手规格_对应螺纹规格扳手尺寸，mm7 8 10 14 17 19 22 24螺纹规格M4 M5 M6 M8 M10 M12 M14 M1627 30 32 36 41 46 55 65扳手尺寸，mm螺纹规格M18 M20 M22 M24 M27 M30 M36 M42全套内六角扳手规格_对应螺纹规格扳手规格S3 S4 S5 S6 S8 S10 S12螺纹规格M4 M5 M6 M8 M10 M12 M14 M16S27S24扳手规格S14 S17 S19螺纹规格M18 M20 M22 M24 M27 M30 M36 M42扳手按照用途，款式等分类呆扳手：一端或两端制有固定尺寸的开口，用以拧转一定尺寸的螺母或螺栓。

梅花扳手：两端具有带六角孔或十二角孔的工作端，适用於工作空间狭小，不能使用普通扳手的场合。

两用扳手：一端与单头呆扳手相同，另一端与梅花扳手相同，两端拧转相同规格的螺栓或螺母。

活扳手：开口宽度可在一定尺寸范围内进行调节，能拧转不同规格的螺栓或螺母。

钩形扳手：又称月牙形扳手，用於拧转厚度受限制的扁螺母等。

套筒扳手：它是由多个带六角孔或十二角孔的套筒并配有手柄、接杆等多种附件组成，特别适用於拧转地位十分狭小或凹陷很深处的螺栓或螺母。

内六角扳手：成L形的六角棒状扳手，专用於拧转内六角螺钉。

扭力扳手：它在拧转螺栓或螺母时，能显示出所施加的扭矩；或者当施加的扭矩到达规定值后，会发出光或声响信号。

扭力扳手适用於对扭矩大小有明确地规定的装配工作。

攻丝前螺纹底孔直径的计算方法；对于脆性材料按照：基本尺寸-1.0826螺距；对于塑性材料按照：螺纹基本尺寸-螺距+0.1脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。

外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。

常用的如下;
外六角所用的开口扳手以六角螺母对
应
全套内六角扳手公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：
螺栓尺寸对应扳手或套筒对
边尺寸(括号中的尺寸为GB旧标准尺寸)
开口扳手规格对应螺纹规格
7 M4 S3=M4 M3 =5.5MM
8 M5 S4=M5 M4 =7MM
10 M6 S5=M6 M5 =8MM
14 M8 S6=M8 M6 =10MM
17 M10 S8=M10 M8 =13MM(14MM)
19 M12 S10=M12 M10 =16MM(17MM)
22 M14 S12=M14-M16 M12= 18MM(19MM)
24 M16 S14=M18-M20 M14 =21MM(22MM)
27 M18 S17=M22-M24 M16 =24MM
30 M20 S19=M27-M30 M18= 27MM
32 M22 S24=M36 M20 =30MM
36 M24 S27=M42 M22 =34MM
41 M27
46 M30
55 M36
65 M42
攻螺纹底孔的计算
脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）
塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）
THANKS !!!
致力为企业和个人提供合同协议，策划案计划书，学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考。

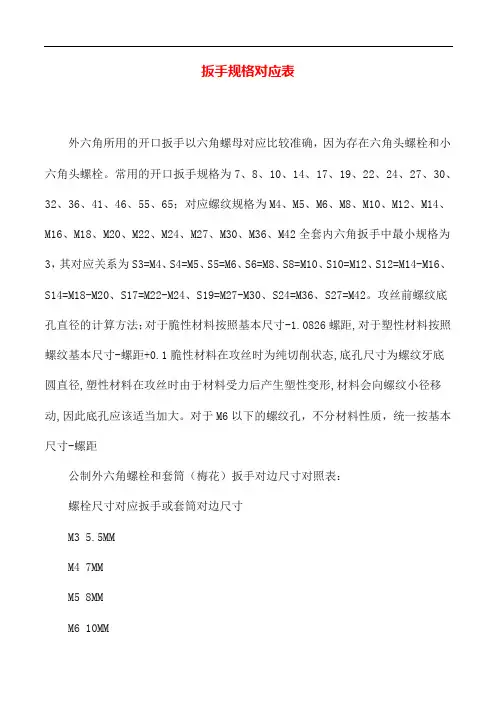

扳手规格对应表外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。

常用的开口扳手规格为7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；对应螺纹规格为M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。

攻丝前螺纹底孔直径的计算方法；对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。

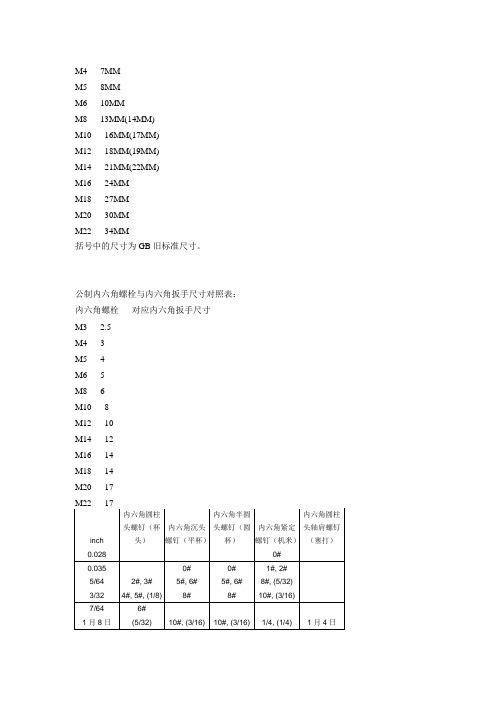

对于M6以下的螺纹孔，不分材料性质，统一按基本尺寸-螺距公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：螺栓尺寸对应扳手或套筒对边尺寸M3 5.5MMM4 7MMM5 8MMM6 10MMM8 13MM(14MM)M10 16MM(17MM)M12 18MM(19MM)M14 21MM(22MM)M16 24MMM18 27MMM20 30MMM22 34MM括号中的尺寸为GB旧标公制内六角螺栓与内六角扳手尺寸对照表内六角螺栓对应内六角扳手(Allenkey)尺寸M3 2.5M4 3M5 4M6 5M8 6M10 8M14 12M16 14M18 14M20 17M22 17攻螺纹底孔的计算脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）内六角扳手的型号比螺丝的型号下多少？比如：6#内六角扳手用来拧M8的内六角螺丝4# ,M55#, M66#, M88#, M1010#, M1212#, M14,M1614#, M16,M2019#, M2422#, M3027#, M36一般是螺栓的直径乘以1.5倍就是呆口、梅花的尺寸。

扳手对应六角螺母规格尺寸外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。

常用的开口扳手规格_对应螺纹规格扳手尺寸，mm7 8 10 14 17 19 22 24螺纹规格M4 M5 M6 M8 M10 M12 M14 M1627 30 32 36 41 46 55 65扳手尺寸，mm螺纹规格M18 M20 M22 M24 M27 M30 M36 M42全套内六角扳手规格_对应螺纹规格扳手规格S3 S4 S5 S6 S8 S10 S12螺纹规格M4 M5 M6 M8 M10 M12 M14 M16S27S24扳手规格S14 S17 S19螺纹规格M18 M20 M22 M24 M27 M30 M36 M42扳手按照用途，款式等分类呆扳手：一端或两端制有固定尺寸的开口，用以拧转一定尺寸的螺母或螺栓。

梅花扳手：两端具有带六角孔或十二角孔的工作端，适用於工作空间狭小，不能使用普通扳手的场合。

两用扳手：一端与单头呆扳手相同，另一端与梅花扳手相同，两端拧转相同规格的螺栓或螺母。

活扳手：开口宽度可在一定尺寸范围内进行调节，能拧转不同规格的螺栓或螺母。

钩形扳手：又称月牙形扳手，用於拧转厚度受限制的扁螺母等。

套筒扳手：它是由多个带六角孔或十二角孔的套筒并配有手柄、接杆等多种附件组成，特别适用於拧转地位十分狭小或凹陷很深处的螺栓或螺母。

内六角扳手：成L形的六角棒状扳手，专用於拧转内六角螺钉。

扭力扳手：它在拧转螺栓或螺母时，能显示出所施加的扭矩；或者当施加的扭矩到达规定值后，会发出光或声响信号。

扭力扳手适用於对扭矩大小有明确地规定的装配工作。

攻丝前螺纹底孔直径的计算方法；对于脆性材料按照：基本尺寸-1.0826螺距；对于塑性材料按照：螺纹基本尺寸-螺距+0.1脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。
