灰土垫层地基检测报告拟建工程为西安长安沣东某项目，该项目2#楼为地上2层，地下1层，框架结构，基础形式为筏板基础。
±0.00标高相对于绝对标高为399.30m，地基基础设计等级为乙级。
二、场地岩土工程条件1.场地位置、地形及地貌拟建场地位于西安市沣东某地，场地交通便利。
场地地貌单元属皂河一级阶地。
场地为非自重湿陷性黄土场地，地基湿陷等级均为Ⅰ级（轻微湿陷）。
2.场地岩性特征摘录与地基处理有关的各层土的主要岩性特征描述、层厚、层底埋深和高程见表1，土的物理力学性质指标统计见表2。
地基土综合分层表13.地下水勘察期间在钻孔中测得的稳定水位埋深为19.60～23.50m，相应水位高程为377.01～378.31m，属孔隙潜水类型。
勘察期间为较高水位期，根据区域水文地质资料，水位年变化幅度2.0m左右。
三、设计要求（1）设计方案：地基处理采用换填垫层法整片处理，垫层材料采用2：8灰土。
（2）设计参数：地基处理面积约为880m2，垫层顶面标高为-7.04m，垫层厚度1.00m。
（3）设计要求：设计灰土垫层的压实系数≥0.95，灰土垫层的承载力特征值fak≥220kP a。
四、施工概况及自检情况灰土垫层材料为检验合格的石灰粉和土料，灰、土料按2：8体积比例混合后，经机械拌匀配制而成；垫层材料由装载机输送铺设，采用16T压路机振动碾压。
共分5层，每层厚度0.20m，每层碾压6～8遍。
每层施工完后，由试验员取样，经测试垫层的压实系数均达到设计要求后，方可铺设下一层。
五、检测内容及工作量（1）浅层平板载荷试验3组，检验灰土垫层的承载力特征值是否满足设计要求；（2）跟踪取样试验，每层取9件土样，5层共45件土样进行土工试验，检验灰土垫层的压实系数是否满足设计要求。
六、检测原理、方法简介1.浅层平板载荷试验（1）试验原理浅层平板载荷试验是在一定面积的承压板上向地基逐级施加荷载，观测并记录其沉降量，直至试验满足终止加载条件，即终止加载。
灰土取样中常用公式
平均干密度的最小值=压实系数X最大干密度
计算干密度大于干密度的最小值小于最大干密度平行试验两次干密度之差小于3%
平行试验两次含水率之差小于1%
烘干前样盒土重在15—30g之间
湿密度=环内的土重/环刀容积
含水率=[（湿土重一干土重）/干土重]x100%
干密度=湿密度/（1+含水率）
烘干后土重=烘干前土重/（1+含水率）
压实系数=平均干密度/最大干密度
灰土回填计算公式
根据图纸要求的压实系数（例如：灰土≥0.95、素土≤0.94）
例如试验报告：最优含水率20.8%，最大干密度1.54g/CM
资料表格上的要求的最小干密度：
报告上最大干密度（1.54）*图纸上的要求压实系数（0. 95）=最小干密度（1.463）
实际干密度
最小干密度（1.463）报告上最大干密度（1.54）之间的取值（例如：取1.48就是实际干密度）
压实系数：
实际干密度（1.48）/报告上最大干密度（1.54）=压实系数0.96
实际含水率：
在报告上找出最小干密度（1.463）点画至抛物线上，一直延伸至尾端抛物线上，纵横轴相交抛物线的中间所对应的横轴就是含水率的取值范围《例如：相对应17.5-24.2之间取值》《取20.3%就是含水率》以此类推。
实际湿密度：实际干密度（1.48）*（1+含水率《20.3%》=实际湿密度（1.78））。
白灰土石灰用量计算根据击实试验得出的数据，可以计算出不同含灰量的灰土的最大干密度和最佳含水量。
以5%灰土为例，其最大干密度为1.730g/cm3，最佳含水量为17.1%。
根据这些数据，可以计算出5%灰土中石灰的用量。
首先，计算每一方5%灰土的最大总质量，即M灰土=ρ灰土*v=1730Kg*1m3=1730 Kg。
然后，计算出干混合料的质量，即M干混合料=M灰土/(1+w最佳)=1730Kg/（1+17.1%）=1477.37Kg。
接下来，计算出干土质量，即M干土= M干混合料/（1+5%）=1477.37 Kg/（1+5%）=1407.02Kg。
最后，计算出干灰质量，即M干灰质量=M干混合料- M干土=1477.37Kg-1407.02 Kg=70.35Kg。
根据石灰含水量试验得出的数据，石灰的天然含水量为w灰=0.7%，因此石灰的质量为M干灰质量*（1+0.7%）=70.35*（1+0.7%）=70.84Kg。
同样的方法可以用于计算6%、8%和10%灰土中石灰的用量。
以6%灰土为例，其最大干密度为1.718g/cm3，最佳含水量为18.1%。
根据这些数据，可以计算出每一方6%灰土的最大总质量为M灰土=ρ灰土*v=1768Kg*1m3=1768 Kg。
然后，计算出干混合料的质量，即M干混合料=M灰土/(1+w最佳)=1768Kg/（1+18.1%）=1497.04 Kg。
接下来，计算出干土质量，即M干土= M干混合料/（1+6%）=1497.04 Kg/（1+6%）=1412.30 Kg。
最后，计算出干灰质量，即M干灰质量=M干混合料- M干土=1497.04 Kg-1412.30 Kg=84.74 Kg。
根据石灰含水量试验得出的数据，石灰的天然含水量为w灰=0.7%，因此石灰的质量为M干灰质量*（1+0.7%）=84.74*（1+0.7%）=85.33 Kg。
类似地，可以计算出8%和10%灰土中石灰的用量。
摘要:本文从判定路基混合料结构状态及压实特性出发，提出以重型击实标准值、试验路建议值和理论计算值等三个最大干密度构成二灰碎石压实度控制区间，供检验时掌握。
文中提出了最大理论干密度计算公式（近似值），可供同行参考。
关键词:路基二灰碎石干密度标准二灰碎石基层的压实度是极为重要的质量检测指标，然而在施工检查验收过程中，经常因压实度是否达标、超标而引起争议，特别是因超标被判定为“质量问题”时往往难以服人。
超标是否就是超密？结构密度适当、过密、超密如何界定以及会给二灰碎石性能带来何种变化？学术上似乎也无定论。
对此我们认为首先需要解决的是：作为压实度计算依据的二灰级配碎石混合料最大干密度标准如何确定。
1 二灰碎石混合料属于固结（胶结）密实稳定结构。
其成型强度主要依赖于二灰，特别是石灰的质量和数量所提供的固结作用，而体积稳定性则主要由结构状态密实程度和空隙率大小决定。
现行《公路路面基层施工技术规范》 JTJ034－2000修订说明中，有关此类混合料组成设计原理的论述，虽较JTJ034－93有所改进，但涉及其结构状态方面，仍然认定当二灰与粒料之比在15∶85～20∶80时，混合料就是骨架密实式结构。
据我们推算，若按原规范推荐的A、B两类级配组成范围，能够形成集料骨架的4．75mm 以上颗粒重量，百分比仅为：A类为32～48％至45～51％；B类为32～48至52～55．25％（公式为4．75mm筛余量＊80～85％）。
当级配最大粒径为30mm、粗集料含量低于55％时，我们认为它应是悬浮密实结构，而形不成集料骨架。
由于骨架密实式和悬浮密实两种结构的击实（或压实）密度形成机理和效果有些不同，其要求也有所区别：前者应使主骨料能相互接触而又不过分嵌挤，骨架间隙尽量填实；后者重在总体密实，减小空隙率，相对于骨架密实式而言压实较难，但较易控制，得到的结构密度可能稍高。
之所以出现密度标准和评定结果方面的困惑，与这些认识差距可能有较大的关系，需要加以探讨。
5%、6%、8%、10%灰土计算一、材料费计算通过击实试验，得出以下数据：5%灰土最大干密度1.730g/cm3 最佳含水量17.1%6%灰土最大干密度1.718g/cm3 最佳含水量18.1%8%灰土最大干密度1.686g/cm3 最佳含水量18.6%10%灰土最大干密度1.678g/cm3 最佳含水量19.4%5%灰土石灰用量计算：每一方5%灰土最大总质量为：M灰土=ρ灰土*v=1730Kg*1m3=1730 Kg干混合料质量为：M干混合料=M灰土/(1+w最佳)=1730Kg/（1+17.1%）=1477.37Kg干土质量：M干土= M干混合料/（1+5%）=1477.37 Kg/（1+5%）=1407.02Kg干灰质量：M干灰质量=M干混合料- M干土=1477.37Kg-1407.02 Kg=70.35Kg通过石灰含水量试验得出：石灰天然含水量为w灰=0.7%所以石灰的质量为：M干灰质量*（1+0.7%）=70.35*（1+0.7%）=70.84Kg 6%灰土石灰用量计算：每一方6%灰土最大总质量为：M灰土=ρ灰土*v=1768Kg*1m3=1768 Kg干混合料质量为：干土质量：M干土= M干混合料/（1+6%）=1497.04 Kg/（1+6%）=1412.30 Kg干灰质量：M干灰质量=M干混合料- M干土=1497.04 Kg-1412.30 Kg=84.74 Kg通过石灰含水量试验得出：石灰天然含水量为w灰=0.7%所以石灰的质量为：M干灰质量*（1+0.7%）=84.74*（1+0.7%）=85.33 Kg 8%灰土石灰用量计算：每一方8%灰土最大总质量为：M灰土=ρ灰土*v=1686Kg*1m3=1686Kg干混合料质量为：M干混合料=M灰土/(1+w最佳)=1686Kg/（1+18.6%）=1421.59 Kg干土质量：M干土= M干混合料/（1+6%）=1421.59 Kg/（1+8%）=1316.28Kg干灰质量：M干灰质量=M干混合料- M干土=1421.59 Kg-1316.28Kg=105.31Kg通过石灰含水量试验得出：石灰天然含水量为w灰=0.7%所以石灰的质量为：M干灰质量*（1+0.7%）=105.31*（1+0.7%）=106.05 Kg 10%灰土石灰用量计算：每一方10%灰土最大总质量为：M灰土=ρ灰土*v=1678Kg*1m3=1678Kg干混合料质量为：干土质量：M干土= M干混合料/（1+10%）=1405.36 Kg/（1+10%）=1277.6Kg干灰质量：M干灰质量=M干混合料- M干土=1405.36Kg-1277.6Kg=127.76Kg通过石灰含水量试验得出：石灰天然含水量为w灰=0.7%所以石灰的质量为：M干灰质量*（1+0.7%）=127.76*（1+0.7%）=128.65Kg 根据石灰单价为295元/吨 +吊运费 12元/吨 307元/吨5%灰土石灰原材金额: 70.84Kg*0.307元/Kg=21.75元6%灰土石灰原材金额: 85.33Kg*0.307元/Kg=26.20元8%灰土石灰原材金额: 106.05Kg*0.307元/Kg=32.56元10%灰土石灰原材金额: 128.65Kg*0.307元/Kg=39.50元二、劳务费计算施工一方5%犁翻灰土：掺灰机械费：2.5元/M3中拖使用费：3.5元/M312～15t光轮压路机费用为：3元/M3辅助人工：4元/M3合计一方5%犁翻灰土：13元/ M3一台挖机每小时的费用为230元/每小时（包括柴油），经计算每一方灰土挖机费用为：230元/100M3=2.3元/M3翻灰3次：2.3元/M3*3=6.9元/M3中拖、小型机具使用费：2.5元/M312～15t光轮压路机费用为：2元/M33公里场内运输费：5.5. 元/M33公里场内运输挖机费：1元/M3灰土摊铺机械费：1元/M3辅助人工：1元/M3合计一方5%灰土费为：19.9元/ M3施工一方8%犁翻灰土、翻灰共计要3次，一台挖机每小时翻土约100M3。
压实度(灌沙法)检查记录表
承包单位：合同号：试验编号：
监理单位：试验日期：第页共页试表—12
试验员：复核：试验负责人：
压实度(灌沙法)检查记录表
承包单位：合同号：试验编号：
承包单位：合同号：试验编号：
承包单位：合同号：试验编号：
承包单位：合同号：试验编号：
承包单位：合同号：试验编号：
压实度(灌沙法)检查记录表
承包单位：合同号：试验编号：
监理单位：试验日期：第页共页试表—12
试验员：复核：试验负责人：
压实度(灌沙法)检查记录表
承包单位：合同号：试验编号：
监理单位：试验日期：第页共页试表—12
试验员：复核：试验负责人：
承包单位：合同号：试验编号：
监理单位：试验日期：第页共页试表—12
承包单位：合同号：试验编号：
监理单位：试验日期：第页共页试表—12
承包单位：合同号：试验编号：
监理单位：试验日期：第页共页试表—12
试验员：复核：试验负责人：
承包单位：合同号：试验编号：
监理单位：试验日期：第页共页试表—12
试验员：复核：试验负责人：
3990-----4305 4800-----5300
变盒号
随盒号变质量
变
变。
5%、6％、8%、10％灰土计算一、材料费计算通过击实试验,得出以下数据：5%灰土最大干密度1。
730g/cm3 最佳含水量17。
1％6%灰土最大干密度1。
718g/cm3 最佳含水量18.1%8％灰土最大干密度1。
686g/cm3 最佳含水量18。
6%10%灰土最大干密度1。
678g/cm3 最佳含水量19.4%5%灰土石灰用量计算：每一方5％灰土最大总质量为：M灰土=ρ灰土*v=1730Kg＊1m3=1730 Kg干混合料质量为：M干混合料=M灰土/（1+w最佳)=1730Kg/（1+17。
1%)=1477.37Kg干土质量：M干土= M干混合料/（1+5%）=1477.37 Kg/（1+5%)=1407.02Kg干灰质量：M干灰质量=M干混合料—M干土=1477.37Kg—1407.02 Kg=70.35Kg通过石灰含水量试验得出：石灰天然含水量为w灰=0.7%所以石灰的质量为：M干灰质量*（1+0.7%）=70.35＊（1+0.7%）=70.84Kg 6%灰土石灰用量计算:每一方6%灰土最大总质量为:M灰土=ρ灰土*v=1768Kg*1m3=1768 Kg干混合料质量为：M干混合料=M灰土/（1+w最佳）=1768Kg/(1+18.1%）=1497。
04 Kg干土质量：M干土= M干混合料/(1+6％)=1497。
04 Kg/(1+6％）=1412。
30 Kg干灰质量:M干灰质量=M干混合料- M干土=1497。
04 Kg-1412.30 Kg=84.74 Kg通过石灰含水量试验得出：石灰天然含水量为w灰=0.7％所以石灰的质量为：M干灰质量*(1+0。
7%）=84。
74＊(1+0.7%）=85.33 Kg 8%灰土石灰用量计算：每一方8％灰土最大总质量为：M灰土=ρ灰土*v=1686Kg＊1m3=1686Kg干混合料质量为：M干混合料=M灰土/（1+w最佳)=1686Kg/（1+18。

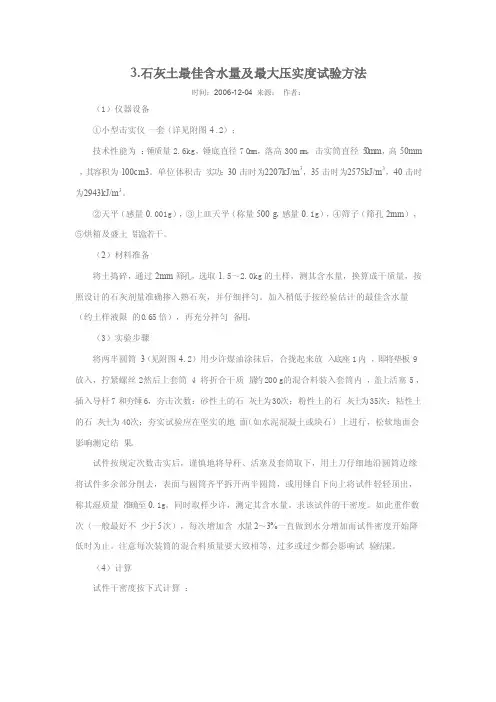

3.石灰土最佳含水量及最大压实度试验方法时间：2006-12-04 来源：作者：（1）仪器设备①小型击实仪一套（详见附图4.2）；技术性能为：锤质量2.6kg，锤底直径70mm，落高300m m，击实筒直径50mm，高50mm ，其容积为100cm3。
单位体积击实功：30击时为2207kJ/m3，35击时为2575kJ/m3，40击时为2943kJ/m3。
②天平（感量0.001g），③上皿天平（称量500g，感量0.1g），④筛子（筛孔2mm），⑤烘箱及盛土铝盒若干。
（2）材料准备将土捣碎，通过2mm筛孔，选取1.5～2.0kg的土样，测其含水量，换算成干质量，按照设计的石灰剂量准确掺入熟石灰，并仔细拌匀。
加入稍低于按经验估计的最佳含水量（约土样液限的0.65倍），再充分拌匀备用。
（3）实验步骤将两半圆筒3（见附图4.2）用少许煤油涂抹后，合拢起来放入底座1内，即将垫板9放入，拧紧螺丝2然后上套筒4，将折合干质量约200g的混合料装入套筒内，盖上活塞5，插入导杆7和夯锤6，夯击次数：砂性土的石灰土为30次；粉性土的石灰土为35次；粘性土的石灰土为40次；夯实试验应在坚实的地面（如水泥混凝土或块石）上进行，松软地面会影响测定结果。
试件按规定次数击实后，谨慎地将导杆、活塞及套筒取下，用土刀仔细地沿圆筒边缘将试件多余部分削去，表面与圆筒齐平拆开两半圆筒，或用锤自下向上将试件轻轻顶出，称其湿质量准确至0.1g。
同时取样少许，测定其含水量。
求该试件的干密度。
如此重作数次（一般最好不少于5次），每次增加含水量2～3%一直做到水分增加而试件密度开始降低时为止。
注意每次装筒的混合料质量要大致相等，过多或过少都会影响试验结果。
（4）计算试件干密度按下式计算：式中ρd——试件干密度（g/cm3）；ρ0——试件湿密度（g/cm3）；ω1——试件含水量（%）。
