数字电视技术实训第4章 数字电视传输方式与调制技术

数字电视原理之模拟电视调制传输与接收数字电视是一种现代化的电视播放技术，其原理与传统的模拟电视相比，具有很大的不同之处。

在数字电视系统中，调制传输和接收环节是其中重要的环节之一。

首先，我们来看模拟电视的调制传输原理。

在模拟电视系统中，视频信号和音频信号被调制成具有特定频率的射频信号，然后通过天线进行传输。

其中，视频信号是通过调制方法将亮度信号和色度信号进行合成，形成一个复合视频信号。

音频信号经过调制成为频率适中的射频信号。

这样，在传输过程中，视频和音频信号都是以模拟的形式进行传输的。

而在数字电视系统中，调制传输的原理则截然不同。

数字电视系统中的视频和音频信号首先需要进行数字化处理，即将连续的模拟信号转化为离散的数字信号。

这一过程是通过模数转换器（ADC）完成的。

随后，这些数字信号通过压缩编码技术，将其进行编码压缩。

这么做的目的是为了减小信号的数据量，提高信号的传输效率。

编码压缩的方法有许多种，如MPEG-2、H.264等。

编码后的数字信号通过误码纠正技术和差错保护技术，进行一定的纠错处理，以保证信号传输的准确性。

在传输过程中，数字信号经过调制器，被调制成具有高频率的数字信号，并通过传输介质（如有线电视、卫星电视等）进行传输。

接收端的数字电视机通过解调器将数字信号转换为基带信号，再通过解码器进行解码。

在数字电视接收的过程中，数字信号首先经过解码器进行解码，将压缩编码的信号解码成为原始的数字信号。

接着，经过逆量化和逆变换的处理，将数字信号转化为模拟信号。

最后，通过数模转换器（DAC）将模拟信号转换为模拟视频和音频信号。

这些信号在经过双视频处理器（Dual Video Processor）和声音合成器（Audio Synthesizer）的处理后，最终被输出到显示屏和扬声器上，供观众观看和听取。

总结来说，数字电视的调制传输和接收过程采用了数字化处理、编码压缩、差错保护和解码等技术，使得电视信号的传输更加准确、稳定和高效。

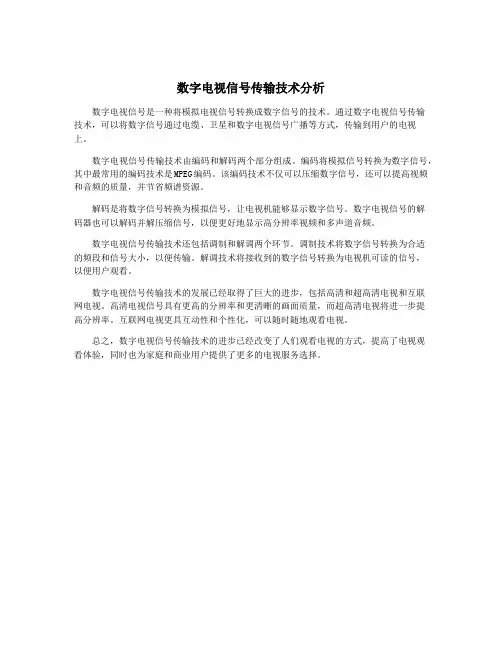

数字电视信号传输技术分析
数字电视信号是一种将模拟电视信号转换成数字信号的技术。

通过数字电视信号传输
技术，可以将数字信号通过电缆、卫星和数字电视信号广播等方式，传输到用户的电视
上。

数字电视信号传输技术由编码和解码两个部分组成。

编码将模拟信号转换为数字信号，其中最常用的编码技术是MPEG编码。

该编码技术不仅可以压缩数字信号，还可以提高视频和音频的质量，并节省频谱资源。

解码是将数字信号转换为模拟信号，让电视机能够显示数字信号。

数字电视信号的解
码器也可以解码并解压缩信号，以便更好地显示高分辨率视频和多声道音频。

数字电视信号传输技术还包括调制和解调两个环节。

调制技术将数字信号转换为合适
的频段和信号大小，以便传输。

解调技术将接收到的数字信号转换为电视机可读的信号，
以便用户观看。

数字电视信号传输技术的发展已经取得了巨大的进步，包括高清和超高清电视和互联
网电视。

高清电视信号具有更高的分辨率和更清晰的画面质量，而超高清电视将进一步提
高分辨率。

互联网电视更具互动性和个性化，可以随时随地观看电视。

总之，数字电视信号传输技术的进步已经改变了人们观看电视的方式，提高了电视观
看体验，同时也为家庭和商业用户提供了更多的电视服务选择。

数字电视原理之模拟电视调制传输与接收数字电视是通过数字信号进行传输和接收的一种电视技术。

数字电视的原理主要包括模拟电视调制传输和接收两个过程。

模拟电视调制传输是指将视频和音频信号经过一系列处理，转换为一种适合传输的模拟信号。

首先，视频信号经过采样，将连续的模拟信号转换为离散的数字信号。

接着，对离散的视频信号进行量化，将其转换为一系列离散的数字值。

然后，对声音信号也进行采样和量化处理，得到一系列数字值。

接下来，将视频和音频信号进行调制，将数字信号转换为一种模拟信号。

最后，通过调制器将信号发送到电视台的发射设备，进行传输。

数字电视接收主要是指模拟电视信号的解调和解码过程。

首先，通过天线或有线电视等接收设备接收到电视信号。

然后，将接收到的调制的模拟信号进行解调，还原为数字信号。

接下来，对视频和音频信号进行解码，将数字信号转换为原始的视频和音频信号。

最后，通过显示器和扬声器等设备将原始的视频和音频信号进行显示和播放。

数字电视相比于传统的模拟电视具有许多优势。

首先，数字信号可以通过压缩编码的方式大大减少传输的带宽，提高了信号的传输效率。

其次，数字信号具有较高的抗干扰能力，传输质量更稳定可靠。

同时，数字电视还可以提供更多的功能和服务，例如高清晰度的画质、多路音频和字幕选择、电子节目指南等。

综上所述，数字电视是通过模拟电视调制传输和接收实现的一种技术。

模拟电视调制传输将视频和音频信号转换成适合传输的模拟信号，而数字电视接收则对模拟信号进行解调和解码，将其还原为原始的视频和音频信号。

数字电视相比于模拟电视具有更高的传输效率、更好的信号质量和更多的功能。

数字电视的原理和技术与模拟电视有着显著的区别，主要体现在信号的传输和处理方式上。

模拟电视采用的是连续的模拟信号，而数字电视则将模拟信号转换为离散的数字信号进行处理和传输。

这种数字化的处理方式带来了许多优势，使得数字电视在画质、音质、信号传输、功能和服务等方面更加先进。

数字电视信号的传输与处理数字化时代的到来，使得数字电视技术越来越成熟，数字电视也成为了人们娱乐生活中不可或缺的一部分。

数字电视的传输和处理是数字电视技术中的两个重要环节，本文将分别从这两个方面对数字电视进行探讨。

数字电视信号的传输数字电视信号一般是通过有线、卫星或互联网等多种方式进行传输的。

其中，有线和卫星是数字电视信号传输的两种主要方式。

下面，我们就逐一来介绍这两种数字电视传输方式。

有线传输有线数字电视传输一般是指采用有线电视网传输数字电视信号。

数字电视信号通过信号源（如调制解调器）或数字电视机顶盒等设备转换后，通过电缆线或光缆传输到用户家中的电视机上。

这种传输方式具备传输速度快，信号质量好等优点，但需要用户付费，而且需要布设电缆线或光缆等设施。

卫星传输卫星数字电视传输是指将数字电视信号通过卫星传输到用户家中的电视机上。

这种传输方式具有覆盖面广、传输距离远等优点，但也存在信号受干扰较大、设备成本高等不足之处。

需要注意的是，卫星数字电视传输还需要使用天线等设备来接收信号。

除此之外，数字电视信号还可以通过互联网进行传输。

尤其是在移动设备上，用户可以通过手机或者平板电脑等设备观看数字电视节目。

但这种传输方式受网络速度等因素影响较大，需要具备一定的网络条件才能流畅观看电视节目。

数字电视信号的处理数字电视信号的处理是数字电视技术中的另一个重要环节。

数字电视信号需要经过解码、压缩等多个环节进行处理，以便用户在观看数字电视节目时能够获得更加优质的观感。

数字电视信号的解码数字电视信号一般情况下需要进行解码处理。

数字电视信号是以数字信号的形式进行传输的，而数字电视节目在进入电视机之前，需要通过解码器将数字信号转化为电视机可以识别的模拟信号。

解码器通常是通过硬件解码或软件解码的方式实现的，以便将数字信号转化为电视机可以接收的音视频信号。

数字电视信号的压缩数字电视信号的压缩是指将数字电视信号通过某种算法进行压缩，以减小存储空间、加快传输速度等目的。

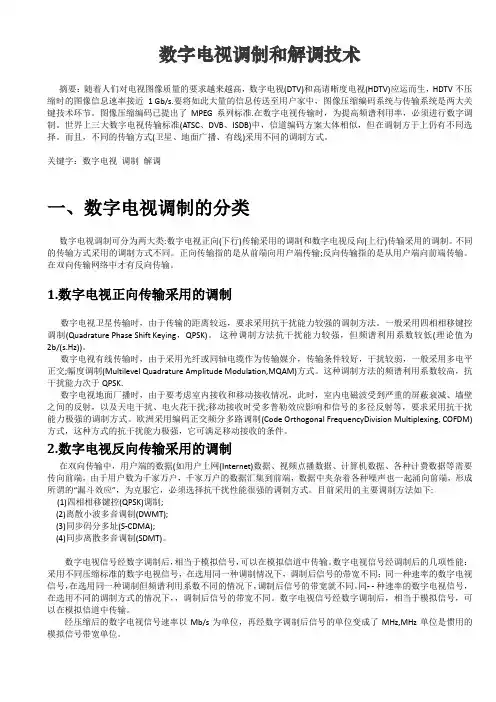

数字电视调制和解调技术摘要：随着人们对电视图像质量的要求越来越高，数字电视(DTV)和高请晰度电视(HDTV)应运而生，HDTV不压缩时的图像信息速率接近1 Gb/s.要将如此大量的信息传送至用户家中，图像压缩编码系统与传输系统是两大关键技术环节。

图像压缩编码已提出了MPEG系列标准.在数字电视传输时，为提高频谱利用率，必须进行数字调制。

世界上三大数字电视传输标准(ATSC、DVB、ISDB)中，信道编码方案大体相似，但在调制方于上仍有不同选择。

而且，不同的传输方式(卫星、地面广播、有线)采用不同的调制方式。

关键字：数字电视调制解调一、数字电视调制的分类数字电视调制可分为两大类:数字电视正向(下行)传输采用的调制和数字电视反向(上行)传输采用的调制。

不同的传输方式采用的调制方式不同。

正向传输指的是从前端向用户端传输;反向传输指的是从用户端向前端传输。

在双向传输网络中才有反向传输。

1.数字电视正向传输采用的调制数字电视卫星传输时，由于传输的距离较远，要求采用抗干扰能力较强的调制方法。

一般采用四相相移键控调制(Quadrature Phase Shift Keying，QPSK)。

这种调制方法抗干扰能力较强，但频谱利用系数较低(理论值为2b/(s.Hz))。

数字电视有线传输时，由于采用光纤或同轴电缆作为传输媒介，传输条件较好，干扰较弱，一般采用多电平正交;幅度调制(Multilevel Quadrature Amplitude Modulation,MQAM)方式。

这种调制方法的频谱利用系数较高，抗干扰能力次于QPSK.数字电视地面厂播时，由于要考虑室内接收和移动接收情况，此时，室内电磁波受到严重的屏蔽衰减、墙壁之间的反射，以及天电干扰、电火花干扰;移动接收时受多普勒效应影响和信号的多径反射等，要求采用抗干扰能力极强的调制方式。

欧洲采用编码正交频分多路调制(Code Orthogonal FrequencyDivision Multiplexing, COFDM)方式，这种方式的抗干扰能力极强，它可满足移动接收的条件。

数字电视传输技术- 1 -- 1 -- 1 -- 1 -- 1 -QPSK调制方式。

他的特点是:频谱效率高、功率峰均比低的特点。

但它由于采用单载波调制技术，所以移动效果不好。

日本的数字电视标准是:ISDB-T标准(Intergrated Services DigitalNetwork-Terrestrial.综合业务地面数字网)。

采用频宽分段传输正交频分复用调制方式(OFDM)，提供几种调制方式的组合(DQPSK, QPSK, 16QAM, 64QAM)和内编码编码率(1/2, 2/3, 3/4, 5/6, 7/8)。

这些参数对每个OFDM段可以独立选择。

欧洲成立了由30多个国家230多个成员组成的国际机构，即数字电视广播(DVB)联盟，共同制定了数字卫星广播(DVB-S)、数字有线广播(DVB-C)数字地面广(DVB-T). 1996年4月，法国第一个开始数字电视商业广播。

DVB的全称是Digital Video Broadcast，意思是数字视频广播。

DVB标准视频采用MPEG-2标准，音频采用MPEG-2第二层(MUSICAM)标准。

DVB-S卫星广播采用QPSK调制方式，DVB-C有线电视广播采用QAM方式，DVB-T地面广播采用COMM方式。

就DVB-T而言，在6MHz频带内传输速率为3.7-23.8Mb/s.8MHz带宽内，传输速率为4.9-31.7Mb/s。

目前卫星(DVB-S)有线电视数字(DVB-C)视频广播从播出到接收的全部系统技术己经成熟。

但地面广(DVB-T)由于受众多因素的影响，目前还存在一些问题，在提高固定接收的稳定性和移动接收性能等方面需进一步改善。

我国采用欧洲现有的成熟的DVB数字电视标准，而且已经掌握了数字电视的关键技术，特别是在卫星广播和有线广播。

1.2.2 地面广播技术的比较目前世界上地面广播具有很大影响的有:欧洲的DVB-T标准、日本的ISDB-T标准和美国的ATSC标准。

一、实训目的本次实训旨在使学生了解数字调制技术的基本原理，掌握数字调制系统的组成，熟悉不同调制方式的特性，并能够进行数字调制信号的生成与接收。

二、实训内容1. 数字调制技术基本原理数字调制技术是将数字信号转换为模拟信号的过程，以便在信道中传输。

数字调制方式主要有以下几种：（1）振幅键控（ASK）：通过改变载波的幅度来表示数字信号。

（2）频率键控（FSK）：通过改变载波的频率来表示数字信号。

（3）相位键控（PSK）：通过改变载波的相位来表示数字信号。

（4）差分相位键控（DPSK）：通过比较前后两个信号的相位差来表示数字信号。

2. 数字调制系统组成数字调制系统主要由以下几部分组成：（1）数字信号源：产生待传输的数字信号。

（2）调制器：将数字信号转换为模拟信号。

（3）载波：作为调制信号的参考信号。

（4）信道：传输调制信号的信道，如光纤、无线电等。

（5）解调器：将接收到的模拟信号还原为数字信号。

（6）数字信号处理器：对解调后的数字信号进行处理，如解码、纠错等。

3. 数字调制信号生成与接收（1）数字调制信号生成以ASK调制为例，生成数字调制信号的过程如下：1）产生数字信号：设数字信号为b(t)，取值为{+1, -1}。

2）载波信号：产生载波信号c(t)，取值为cos(2πfct)。

3）调制过程：将数字信号与载波信号相乘，得到调制信号s(t)。

s(t) = b(t) c(t) = b(t) cos(2πfct)（2）数字调制信号接收以ASK调制为例，接收数字调制信号的过程如下：1）接收端接收到的信号：r(t) = s(t) + n(t)，其中n(t)为噪声信号。

2）解调过程：对接收到的信号进行解调，得到解调信号d(t)。

d(t) = r(t) / c(t) = (s(t) + n(t)) / c(t)3）数字信号恢复：对解调信号进行滤波、解码等处理，恢复出原始数字信号b(t)。

三、实训结果与分析1. 实训结果通过本次实训，学生掌握了数字调制技术的基本原理和数字调制系统的组成，熟悉了不同调制方式的特性。

数字传输几种常用的调制方式一、残留边带调制（VSB）残留边带调制VSB是一种幅度调制法（AM），它是在双边带调制的基础上，通过设计适当的输出滤波器，使信号一个边带的频谱成分原则上保留，另一个边带频谱成分只保留小部分（残留）。

该调制方法既比双边带调制节省频谱，又比单边带易于解调。

目前，美国A TSC数字电视地面传输采用的就是残留边带调制方式。

根据调制电平级数的不同，VSB可分为4-VSB、8-VSB、16-VSB等。

其中的数字表示调制电平级数。

如8-VSB，表示有8种调制电平，即+7，+5，+3，+1，-1，-3，-5，-7。

这样每个调制符号可携带3比特信息。

残留边带调制优点是技术成熟，便于实现，对发射机功放的峰均比要求低；不足的是抗多经和符号间干扰所需的均衡器相当复杂。

由于VSB抗多径，尤其是动态多径的能力差，迄今为止，A TSC只将其用于地面传输的固定接收和部分地区的便携接收。

二、编码正交频分复用调制（COFDM）正交频分复用是一种多载波调制方式。

编码的正交频分复用就是将经过信道编码后的数据符号分别调制到频域上相互正交的大量子载波上，然后将所有调制后信号叠加（复用），形成OFDM时域符号。

由于正交频分复用是采用大量（N个）子载波的并行传输，因此，在相等的传输数据率下，OFDM时域符号长度是单载波符号长度的N倍。

这样其抗符号间干扰（ISI）的能力可显著提高，从而减轻对均衡的要求。

由于OFDM符号是大量相互独立信号的叠加，从统计意义上讲，其幅度近似服从高斯分布，这就造成OFDM信号的峰均功率比高。

从而提高了对发射机功效线性度的要求，降低了发射机的功率效率。

目前，欧洲数字电视地面传输标准DVB-T中采用的就是COFDM。

由于COFDM调制抗动态多径干扰能力强，使得其既可用于地面传输固定接收，而且可以用于便携和移动接收。

在我国数字电视地面广播上海试验区，公交920路进行的测试表明，即使在城区多径丰富的地区，接收效果也良好。

数字电视信号传输技术探究随着科技的不断发展，数字电视已经成为现代家庭日常生活中不可或缺的一部分。

数字电视信号的传输技术是数字电视能够顺利播放的基础，而这一技术又是如何实现的呢？本文将从数字电视信号传输技术的原理、传输方式、优势等方面进行探讨。

数字电视信号传输技术是将模拟电视信号转换成数字信号，并通过数字传输技术进行传输，再通过数字解码技术还原成模拟电视信号的一种技术。

其原理主要包含了信源编码、数字传输、信道解码等几个重要环节。

1. 信源编码信源编码是指将模拟电视信号转换成数字信号的过程。

传统的模拟电视信号是通过模拟方式传输的，信号的波形是连续变化的。

而数字信号是以数字化的方式存储和传输，需要将模拟信号进行采样、量化和编码等处理，使其成为离散的数字信号。

在数字电视中，采用了一系列的编码算法，如MPEG-2、MPEG-4等，对视频和音频信号进行编码处理，使其能够被数字传输技术传输。

2. 数字传输数字传输是指通过数字通信技术将信号传输到接收端的过程。

数字电视信号可以通过有线或者无线方式进行传输，其中有线传输主要是指通过有线电视网、卫星电视网等传输方式进行传输，而无线传输则是指通过数字电视信号的无线传播和接收来进行传输。

在数字传输过程中，需要考虑到信号的稳定性和传输距离等因素，采取适当的传输方式和信道编码等技术手段。

3. 信道解码信道解码是指在数字信号到达接收端后，通过解码技术将数字信号还原成模拟电视信号的过程。

接收端主要运用了解调器、解码器等设备，通过对传输过程中的误码、失真等问题进行处理，将数字信号还原成原始的模拟电视信号，以供显示设备进行显示和播放。

二、数字电视信号传输技术的传输方式数字电视信号的传输方式主要包括有线传输和无线传输两种方式。

1. 有线传输有线传输是指通过有线电视网进行数字电视信号的传输。

有线电视网主要包括有线电视网和卫星电视网两种，其中有线电视网是通过光纤、同轴电缆等有线传输介质进行数字信号的传输，而卫星电视网则是通过卫星进行数字信号的传输。

数字电视信号的传输方式及其技术摘要】：随着社会的发展，电视行业，也迅猛发展起来，从以前的黑白电视机到现在的彩色电视机，然而，在最近几年，随着新技术的发展，数字电视也得到了越来越普遍的应用，使人们的生活充满了乐趣，同时也加速了电视行业的发展，不可否认的是，在新技术的革命时代，创新是十分重要的，只有创新才能为数字电视的发展提供强大的推力。

【关键词】：数字电视；信号传输方式；传输技术引言随着经济全球化的发展，各个产业的更新换代速度越来越快，高科技的发展，对同行业的发展产生了巨大的冲击，各个行业都应该要抓住时代的机遇，积极创新，推动各行业的发展史，各个行业网络化，数字化，高速信息网络作为信息化的关键内容，其水平的高低直接影响着经济的发展，影响着行业的发展，也对人们文化生活的发展产生着巨大的影响。

一、数字电视信号传输技术的现状1.数字电视信号传输的优点第一是能够显著提高信号传输的质量，提高抗干扰的能力更加满足使用者的需求。

第二是数字电视传输技术的传输信号速度十分快，显著提高信号接收的频率。

第三是可以使用到其他的移动设备中。

第四是能够将电视电脑连接起来。

第五是不仅能够传输信号，而且能够储存信号，更加方便用户的使用2.数字电视信号传输的特点第一是信号传输的比较可靠。

众所周知，数字电视信号传输技术就是将两个电瓶进行传输。

因此，即便受到信号干扰，干扰程度也不会很大，并且可以将干扰信号清除掉，发生错误信息也能够及时纠正过来。

第二是能够储存信号，数字电视信号传输技术是通过多路传播信号，因此可以显著提高信息的容量。

第三是提高数信号传输的效率。

单频传播是未来数字电视信号传播的发展趋势，该技术能够将图片压缩，减少数据信息，从而提高信号传输的效率。

二、数字电视信号传输存在的缺点1.安全问题。

随着新技术的发展，在数字电视中也有一些支付的功能。

数字电视与网络连接，从而给一些网络黑客提供了可以窃取他人的信息的机会，从而导致部分用户信息的泄露，对用户信息的安全造成威胁2.成本问题。

第一章概述1 电视系统的全面数字化趋势及其影响在通信领域内的数字化已为人们所熟悉，例如程控电话、计算机通信以及移动通信都实现了数字化。

近年来，电视领域也发生了一系列的变化，在电视节目的制作设备方面已有很大一部分实现了数字处理；在电视节目的储存设备方面也出现了许多数字设备，包括人们最熟悉的VCD等；在节目的传输方面，我们从卫星上已可以接收到多套数字压缩编码的节目。

电视系统的全面数字化正以超出人们预料的速度向前发展，这就要求人们不断更新知识，以便跟上技术发展的步伐。

电视系统的全面数字化将会引起一系列技术革新：(1)将最终形成电视、电话和计算机三网合一的综合数字业务网。

原本是完全不同的媒体的电视广播、电话和计算机数据通信，在全部数字化后，都使用同一符号“0”和“1”，只不过它们的速率不同而已，人们可以把信号组合在一起，通过一个双向宽带网送到每个家庭。

(2)全面数字的第二个特点是电视制式将实现全球统一，不再会有NTSC、PAL和Secam等不同的电视制式，而将统一在ITU-R601数字标准之中。

因此更利于节目的交换和信息的交流。

在数字系统中标准不仅仅对设备外围的接口，而且对数字信号处理的整个流程和细节都作了详细规定。

MPEG标准将对数字电视的各种应用和系统层作出详细规定。

DVB则对各种传输媒介，如卫星、电缆和地面传输中的各种处理环节进行了规定。

与通信和各种计算机设备及系统相联的标准，目前有DAVIS、MCNS和IEEE P802.14三个标准，不久将会统一。

(3)全面数字化的第三个影响是数字电视业务的可分级性带来的各种业务的统一性，不同质量的信源只是占用的比特率不同，而具有相同的格式，如家用质量的电视比特率在1.5Mbps ，专业级质量在4~5Mbps，广播级质量在8~9Mbps，但都打成MPEG-2传送包，可以在同一个设备中完成各种不同级别的图象业务。

2 多媒体通信概述21世纪人类将步入信息时代，美国政府于1993年11月提出了旨在建立全国综合信息业务网的“国家信息基础设施(NII)”计划，根据NII计划的目的、特点与建设思路，人们习惯称之为“信息高速公路”计划。
