同步皮带、同步齿轮型号规格表机械工程类2009-11-18 12:18:12 阅读711 评论0 字号：大中小订阅这里的资料应该对机械设计的网友有益吧——同步皮带、同步齿轮型号规格表第一部份同步皮带主要型号：一、3M 节距是3.00mm. 带高2.40mm, 齿高1.17mm. (120-3M-1800-3M)二、5M 节距是5.00mm. 带高3.80mm, 齿高2.06mm. (180-5M-2100-5M)三、8M 节距是8.00mm. 带高6.00mm, 齿高3.36mm. (368-8M-5600-8M)四、14M节距是14.00mm. 带高10.00mm, 齿高6.02mm. (966-14M-4760-14M)五、20M节距是20.00mm. 带高13.20mm, 齿高9.00mm. (20-20M-5600-20M)六、MXL 节距是2.032mm. 带高1.14mm, 齿高0.51mm. (32-MXL-1170-MXL)七、XXL 节距是3.175mm. 带高1.52mm, 齿高0.76mm. (B80-XXL-B463-XXL)八、XL 节距是5.080mm. 带高2.30mm, 齿高1.27mm. (54-XL-1300-XL)九、L 节距是9.525mm. 带高3.60mm, 齿高1.91mm. (98-L-1043-L)十、H 节距是12.700mm. 带高4.30mm, 齿高2.29mm. (185-H-2360-H)十一、XH 节距是22.225mm. 带高11.20mm, 齿高6.35mm. (464-XH-1800-XH)十二、XXH 节距是31.750mm. 带高15.70mm, 齿高9.53mm.十三、S2M 节距是2.00mm. 带高1.36mm, 齿高0.76mm. (130-S2M-30-S2M)十四、S3M 节距是3.00mm. 带高1.90mm, 齿高1.14mm. (150-S2M-3210-S2M)十五、S4.5M 节距是4.50mm. 带高2.81mm, 齿高1.71mm. (180-S4.5M-950-S4.5M)十六、S5M 节距是5.00mm. 带高3.40mm, 齿高1.91mm. (150-S5M-20-S5M)十七、S8M 节距是8.00mm. 带高5.30mm, 齿高3.05mm. (480-S8M-3200-S8M)十八、S14M 节距是14.00mm. 带高10.20mm, 齿高5.30mm. (966-S14M-4326-S14M)十九、P3M 节距是3.00mm. 带高1.90mm, 齿高1.15mm. (110-P3M-1569-P3M)二十、P5M 节距是5.00mm. 带高3.50mm, 齿高1.95mm. (225-P5M-2525-P5M)二十一、P8M 节距是8.00mm. 带高5.50mm, 齿高3.20mm. (376-P8M-2800-P8M)二十二、P14M 节距是14.00mm. 带高10.00mm, 齿高.00mm.(966-P14M-4578-P14M)二十三、T2.5 节距是2.50mm. 带高1.30mm, 齿高0.70mm. (145-T2.5-400-T2.5)二十四、T5 节距是5.00mm. 带高2.20mm, 齿高1.20mm. (150-T5-20-T5)二十五、T10 节距是10.00mm. 带高4.50mm, 齿高2.50mm. (340-T10-2800-T10)二十六、T20 节距是20.00mm. 带高8.00mm, 齿高5.00mm. (1240-T20-2760-T20)第二部份同步齿轮主要型号一、AS型(平面式无挡板)二、BS型(有台阶无挡板)三、AF型(平面式有挡板)四、BF型(有台阶有挡板)五、W型(两面凹形无挡板)带及同步带轮的选用同步带传动是一种带齿与带轮齿槽的啮合传动。

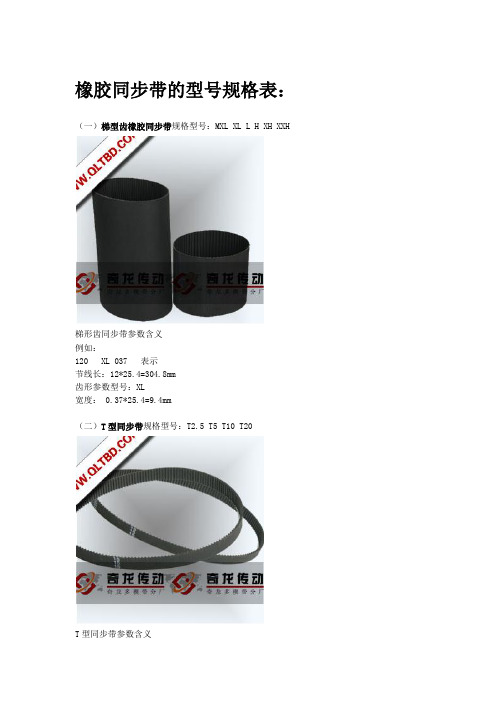

橡胶同步带的型号规格表：（一）梯型齿橡胶同步带规格型号：MXL XL L H XH XXH梯形齿同步带参数含义例如：120 XL 037 表示节线长：12*25.4=304.8mm齿形参数型号：XL宽度： 0.37*25.4=9.4mm（二）T型同步带规格型号：T2.5 T5 T10 T20T型同步带参数含义T10 1250 30 表示节线长：1250mm齿形参数型号：T10宽度：30mm（三）AT型同步带规格型号：AT3 AT5 AT10 AT20AT型同步带参数含义AT3 450 10 表示节线长：450mm齿形参数型号：AT3宽度：10mm（四）HTD圆弧齿同步带规格型号：2M 3M 5M 8M 14M 20MHTD圆弧齿同步带参数含义例如：111 3M 6表示节线长：111mm齿形参数型号：3M宽度：6mm（五）STS/STPD圆弧齿同步带规格型号：S2M S3M S4.5 S5M S8M S14M例如：S4.5M 396 15表示节线长：396mm齿形参数型号：S4.5M宽度：15mm（六）RPP/HPPD圆弧齿同步带规格型号：RPP2M RPP3M RPP5M RPP8M RPP14M圆弧齿同步带参数含义例如：P3M 105 6表示节线长：105mm齿形参数型号：P3M宽度：6mm本文档是根据奇龙传动橡胶同步带系列产品而制作,并不代表橡胶同步带所有规格产品。

如想更多的了解同步带技术知道，或者了解奇龙同步带。

您可进入奇龙同步带专业网站，奇龙同步带网址：如果您想了解其对应配套的同步带轮规格型号，或者同步带轮的相关技术知识，可进入奇龙专业同步带轮网：进入了解。

奇龙传动为您生产国内最专业的优质传动产品，奇龙官方总站：。

同步轮各种规格、型号主要部位理论尺寸表（挡边尺寸仅供参考）HTD5M 型（节距=5.00mm）之樊仲川亿创作同步带规格、型号、尺寸表HTD5M（节距=5.00mm)37505M 24075037705M44075442605M45085253005M450106070005M1501400橡胶多楔带橡胶多楔带兼有v带和平带二者的优点，既有平带的柔软、强韧的特点，又有v带紧凑、高效等优点。

它的主要特点如下：1．传动功率大，空间相同时比普通V带的传动功卒的高30％。

2．传动系统结构紧凑，在相同的传动功率情况下，传递装置所占空间比普通V带小25％。

3．带体薄，富有柔软性，适应带轮直径小的传动，也适应高速传动，带速可达40m／s；振动小，发热少，运转平稳。

4．耐热、耐油、耐磨，使用伸长小，寿命长。

本公司生产的橡胶多楔带系列产品，引进国外先进技术和生产设备，产品的主要原资料（如骨架资料、橡胶等）均从国外领先的专业生产公司定点推销进口。

产品已通过国家级技术鉴定，获国家级重点新产品称号，产品品质达到国外同类产品的先进水平。

型号楔距 Pb 带高 h 楔角 a°查看PH 3 40 详细规格PJ 4 40 详细规格PK 6 40 详细规格PL 10 40 详细规格PM 17 40 详细规格多楔带规格、型号、尺寸表PK型型号有效长度 (mm)型号有效长度 (mm)型号Type有效长度 (mm)PK599PK1076PK.00 PK601PK1081PK2039PK611PK1086PK2061PK615PK1098PK2091多楔带规格、型号、尺寸表PL型。

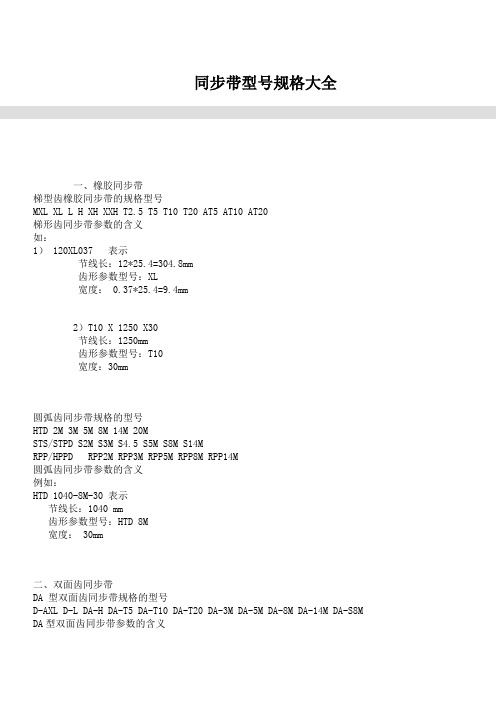

同步带型号规格大全一、橡胶同步带梯型齿橡胶同步带的规格型号MXL XL L H XH XXH T2.5 T5 T10 T20 AT5 AT10 AT20梯形齿同步带参数的含义如：1） 120XL037 表示节线长：12*25.4=304.8mm齿形参数型号：XL宽度： 0.37*25.4=9.4mm2）T10 X 1250 X30节线长：1250mm齿形参数型号：T10宽度：30mm圆弧齿同步带规格的型号HTD 2M 3M 5M 8M 14M 20MSTS/STPD S2M S3M S4.5 S5M S8M S14MRPP/HPPD RPP2M RPP3M RPP5M RPP8M RPP14M圆弧齿同步带参数的含义例如：HTD 1040-8M-30 表示节线长：1040 mm齿形参数型号：HTD 8M宽度： 30mm二、双面齿同步带DA 型双面齿同步带规格的型号D-AXL D-L DA-H DA-T5 DA-T10 DA-T20 DA-3M DA-5M DA-8M DA-14M DA-S8M DA型双面齿同步带参数的含义例如：DA 2000 X T10-40 表示节线长：2000 mm齿形参数型号：T10 双面对称齿宽度： 40mmDB 型双面齿同步带规格和型号DB-XL DB-L DB-H DB-T5 DB-T10 DB-T20DB型双面齿同步带参数及含义例如：DB 2000 X T10-40 表示节线长：2000 mm齿形参数型号：T10 双面错开齿宽度： 40mm三、汽车同步带规格及型号R(MR) Y(MY) ZBS YU RU ZA S8M ZD ZR ZAS ZB RHD RHX RPP SL ... 汽车同步带参数含义例如：99 RU 22 表示齿数： 99齿形参数型号： RU宽度： 22mm四、多楔带规格及型号PH PJ PK PL PM多楔带参数含义例如：1) 公制：10PJ1089楔数： 10有效长度： 1089 mm2） 10PJ250楔数： 10有效长度： 25*25.4=635mm五、切割V带普通V带规格及型号Y Z A B C D E普通V带参数含义：例如：1) A 35 表示型号：A 长度：35*25.4=889mm2) 13 X 1000 表示宽度：13 长度：1000mm窄V带规格及型号SPZ SPA SPB SPC XPZ XPA XPB XPC 3V(9N) 5V(15N) 8V(25N)窄V带参数含义:例如：1) SPZ 40 表示型号： SPZ 长度： 40*25.4=1016mm2) SP 1016 表示型号： SPZ 长度： 40*25.4=1016mm六、聚氨酯同步带规格及型号MXL XL L H 2M S2M 3M S3M 5M 8M 14M T2.5 T5 AT5 T10 AT10聚氨酯同步带参数含义例如：1） 120XL037 表示节线长：12*25.4=304.8mm齿形参数型号：XL宽度： 0.37*25.4=9.4mm2）T10 X 1250 X30节线长：1250mm齿形参数型号：T10宽度：30mm3） HTD 1040-8M-30 表示节线长：1040 mm齿形参数型号：HTD 8M宽度： 30mm橡胶同步带所有规格尺寸规格节线长 (mm) 模宽 (mm) 齿数AT10×500 500.00 450 50AT10×560 560.00 450 56AT10×660 660.00 450 66AT10×730 730.00 450 73AT10×840 840.00 450 84AT10×920 920.00 450 92AT10×960 960.00 200 96AT10×1010 1010.00 200 101AT10×1150 1150.00 450 115AT10×1210 1210.00 200 121AT10×1240 1240.00 450 124AT10×1250 1250.00 450 125AT10×1280 1280.00 200 128AT10×1500 1500.00 450 150AT10X1610 1610.00 450 161AT10×1800 1800.00 250 180AT10×1940 1940.00 450 194AT10×2000 2000.00 250 200AT10×2250 2250.00 450 225AT10×2590 2590.00 450 259AT10×2880 2880.00 450 288AT10×3080 3080.00 450 308AT10×3150 3150.00 250 315AT10×3340 3340.00 450 334。

T型齿同步带欲参考每种型号的详细尺寸，请点击“详细规格”型号节距(mm)齿高(mm)带厚(mm)角度β°查看MXL40详细规格XL50详细规格L40详细规格H40详细规格XH40详细规格XXH40详细规格40详细规格T5540详细规格T101040详细规格T202040详细规格AT5550详细规格AT101050详细规格AT202050详细规格同步带规格、型号、尺寸表MXL 型（节距= 2.032mm ）规格节线长 (mm)模宽(mm)齿数21MXL6026同步带规格、型号、尺寸表XL 型（节距=5.080mm）同步带规格、型号、尺寸表L 型（节距=9.525mm）同步带规格、型号、尺寸表H 型（节距=12.70mm）同步带规格、型号、尺寸表XH 型（节距=22.225mm）同步带规格、型号、尺寸表XXH 型（节距=31.750mm）同步带规格、型号、尺寸表型（节距=2.50mm）同步带规格、型号、尺寸表T 5 型（节距=5.00mm）同步带规格、型号、尺寸表T 10 型（节距=10.00mm）同步带规格、型号、尺寸表T20型（节距=20.00mm)同步带规格、型号、尺寸表AT5型（节距=5.00mm)同步带规格、型号、尺寸表AT10型（节距=10.00mm)同步带规格、型号、尺寸表AT20型（节距=20.00mm)AT20×3100155 AT20×3620181 AT20×4760238 AT20×7600380圆弧齿工业同步带发表时间：2010-11-17 文字〖中小〗阅读次数：208 [关闭窗口]齿型代号型号节距 (mm) 齿高(mm) 带厚(mm) 详细尺寸HTD2M 2 3M 3 5M5 8M8 14M14 20M 20 STPD/STSS2M2 S3M 3S5M 5 S8M 8 S14M14 RPP/HPPD2M 2 3M3 5M 5 8M 8 14M1410HTDSTPD / STSRPD / HPPDDA 型双面齿同步带，其两面带齿呈对称排列DB型双面齿同步带，其两面带齿呈交错位置排列双面齿同步带的总高度型号W TD-MXLD-XLD-LD-HD-XHD-XXHD-T5D-T10D-T20D-AT10-3M-5M-8M-14M8M规格节线长(mm)齿数196XL-1970XL~98~985203L~1988L~54~530670H~2500H~6350124~500700XH~2275XH~80~260汽车同步带的结构组成:1、背胶2、芯线3、齿胶4、齿布汽车用同步带汽车用同步带相关指数汽车用同步带聚氨酯工业用周节制氯丁橡胶型工业用周节制同步带氯丁橡胶型工业用HTD圆氯丁橡胶型同步带氯丁橡胶型双面齿同型号节距pb齿高ht带高hsMXLXLLHXHXXHT55T1010T20 20 AT5 5 AT1010S4.5MS5M 5S8M 8S14M14同步带性能表试验项目节距代号MXLXL L H X拉伸试验拉伸强度≥KN/25.4mm 伸长率≤%伸长试验的载荷表注：伸长率是下表所示的载荷时伸长率。
