SolidWorks 2007中文版基础教程

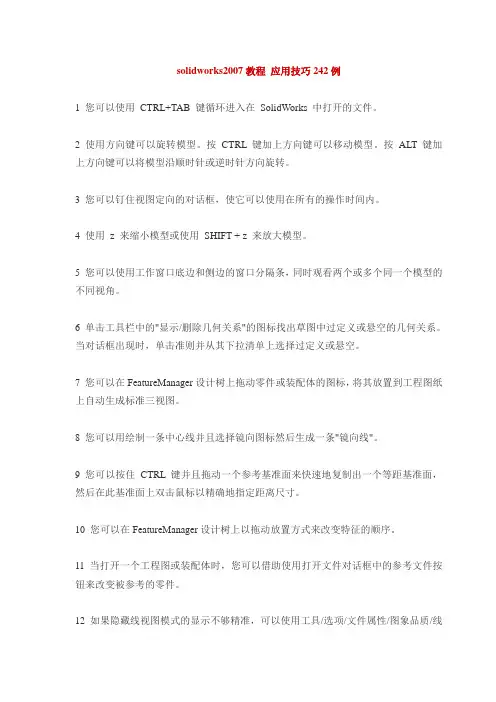

solidworks2007教程应用技巧242例1 您可以使用CTRL+TAB 键循环进入在SolidWorks 中打开的文件。

2 使用方向键可以旋转模型。

按CTRL 键加上方向键可以移动模型。

按ALT 键加上方向键可以将模型沿顺时针或逆时针方向旋转。

3 您可以钉住视图定向的对话框，使它可以使用在所有的操作时间内。

4 使用z 来缩小模型或使用SHIFT + z 来放大模型。

5 您可以使用工作窗口底边和侧边的窗口分隔条，同时观看两个或多个同一个模型的不同视角。

6 单击工具栏中的"显示/删除几何关系"的图标找出草图中过定义或悬空的几何关系。

当对话框出现时，单击准则并从其下拉清单上选择过定义或悬空。

7 您可以在FeatureManager设计树上拖动零件或装配体的图标，将其放置到工程图纸上自动生成标准三视图。

8 您可以用绘制一条中心线并且选择镜向图标然后生成一条"镜向线"。

9 您可以按住CTRL 键并且拖动一个参考基准面来快速地复制出一个等距基准面，然后在此基准面上双击鼠标以精确地指定距离尺寸。

10 您可以在FeatureManager设计树上以拖动放置方式来改变特征的顺序。

11 当打开一个工程图或装配体时，您可以借助使用打开文件对话框中的参考文件按钮来改变被参考的零件。

12 如果隐藏线视图模式的显示不够精准，可以使用工具/选项/文件属性/图象品质/线架图品质，以调整显示品质。

13 您可以用拖动FeatureManager设计树上的退回控制棒来退回其零件中的特征。

14 使用选择过滤器工具栏，您可以方便地选择实体。

15 按住CTRL 键并从FeatureManager设计树上拖动特征图标到您想要修改的边线或面上，您可以在许多边线和面上生成圆角、倒角、以及孔的复制。

16 在右键的下拉菜单上选择"选择其他"的选项可以在该光标所在位置上做穿越实体的循环选择操作。

SolidWorks入门教程(很全面)SolidWorks的安装和启动SolidWorks的界面和工具栏SolidWorks的基本概念和术语SolidWorks的草图绘制和编辑SolidWorks的特征建模和编辑SolidWorks的装配体和运动仿真SolidWorks的工程图和注释SolidWorks的其他功能和应用一、SolidWorks的安装和启动要使用SolidWorks，您首先需要安装并激活SolidWorks软件。

您可以从官方网站¹最新版本的SolidWorks，或者从其他渠道获取安装包。

安装过程中，您需要输入产品序列号，选择安装类型（标准、专业或高级），以及选择安装位置和组件。

安装完成后，您需要通过网络或电化激活SolidWorks，以便正常使用。

教程：提供一些内置的教程，帮助您学习SolidWorks的基本操作和功能。

二、SolidWorks的界面和工具栏菜单栏：提供一系列的下拉菜单，包含各种命令和选项，如文件、编辑、视图、插入、工具等。

命令管理器：提供一系列的选项卡，每个选项卡包含一组相关的工具按钮，如标准、草图、特征、装配体等。

任务窗格：提供一些辅助功能和信息，如属性管理器、设计树、收藏夹、搜索等。

三、SolidWorks的基本概念和术语草图：指SolidWorks中的一个二维绘图，由一些基本图元和约束组成。

图元是草图中的基本元素，如线段、圆弧、矩形、椭圆等。

约束是草图中的几何关系或数值条件，如水平、垂直、相切、相等、固定等。

您可以在草图模式下创建和编辑草图，通过添加各种工具来绘制和修改图元和约束，如直线工具、圆弧工具、修剪工具、偏移工具等。

参考几何：指SolidWorks中的一些辅助对象，用于定义或辅助草图或特征的位置和方向，如平面、轴线、坐标系等。

您可以在参考几何命令下创建和编辑参考几何，通过选择已有的对象或输入参数来定义参考几何的属性。

四、SolidWorks的草图绘制和编辑1.选择一个基准面或平面作为草图平面。

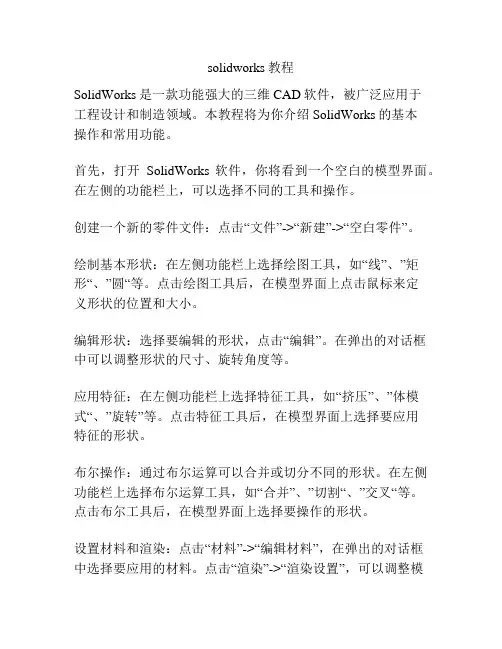

solidworks教程SolidWorks是一款功能强大的三维CAD软件，被广泛应用于工程设计和制造领域。

本教程将为你介绍SolidWorks的基本操作和常用功能。

首先，打开SolidWorks软件，你将看到一个空白的模型界面。

在左侧的功能栏上，可以选择不同的工具和操作。

创建一个新的零件文件：点击“文件”->“新建”->“空白零件”。

绘制基本形状：在左侧功能栏上选择绘图工具，如“线”、”矩形“、”圆“等。

点击绘图工具后，在模型界面上点击鼠标来定义形状的位置和大小。

编辑形状：选择要编辑的形状，点击“编辑”。

在弹出的对话框中可以调整形状的尺寸、旋转角度等。

应用特征：在左侧功能栏上选择特征工具，如“挤压”、”体模式“、”旋转”等。

点击特征工具后，在模型界面上选择要应用特征的形状。

布尔操作：通过布尔运算可以合并或切分不同的形状。

在左侧功能栏上选择布尔运算工具，如“合并”、”切割“、”交叉“等。

点击布尔工具后，在模型界面上选择要操作的形状。

设置材料和渲染：点击“材料”->“编辑材料”，在弹出的对话框中选择要应用的材料。

点击“渲染”->“渲染设置”，可以调整模型的外观效果。

添加约束：在左侧功能栏上选择约束工具，如“垂直”、”水平“、”对称“等。

点击约束工具后，在模型界面上选择要约束的形状，并选择要约束到的参考线或面。

保存和导出：点击“文件”->“保存”，选择保存的位置和文件格式。

点击“文件”->“导出”，选择要导出的文件类型和导出的位置。

这只是SolidWorks的一些基本操作和功能介绍，希望对你入门SolidWorks有所帮助。

通过练习和深入学习，你可以掌握更多高级技巧和应用。

祝你在使用SolidWorks时取得成功！。

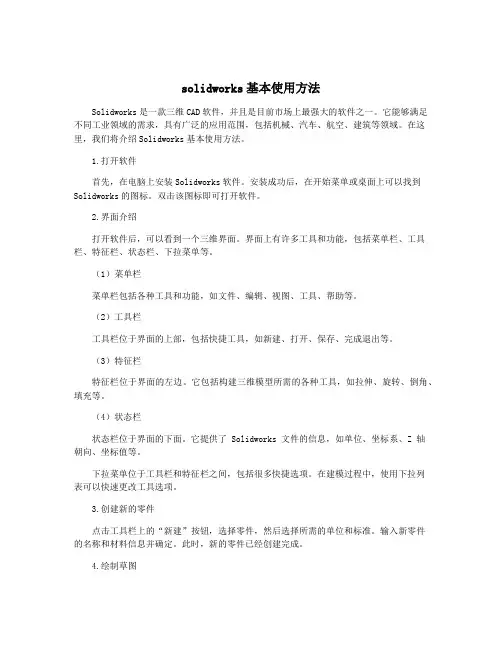

solidworks基本使用方法Solidworks是一款三维CAD软件，并且是目前市场上最强大的软件之一。

它能够满足不同工业领域的需求，具有广泛的应用范围，包括机械、汽车、航空、建筑等领域。

在这里，我们将介绍Solidworks基本使用方法。

1.打开软件首先，在电脑上安装Solidworks软件。

安装成功后，在开始菜单或桌面上可以找到Solidworks的图标。

双击该图标即可打开软件。

2.界面介绍打开软件后，可以看到一个三维界面。

界面上有许多工具和功能，包括菜单栏、工具栏、特征栏、状态栏、下拉菜单等。

（1）菜单栏菜单栏包括各种工具和功能，如文件、编辑、视图、工具、帮助等。

（2）工具栏工具栏位于界面的上部，包括快捷工具，如新建、打开、保存、完成退出等。

（3）特征栏特征栏位于界面的左边。

它包括构建三维模型所需的各种工具，如拉伸、旋转、倒角、填充等。

（4）状态栏状态栏位于界面的下面。

它提供了 Solidworks 文件的信息，如单位、坐标系、Z 轴朝向、坐标值等。

下拉菜单位于工具栏和特征栏之间，包括很多快捷选项。

在建模过程中，使用下拉列表可以快速更改工具选项。

3.创建新的零件点击工具栏上的“新建”按钮，选择零件，然后选择所需的单位和标准。

输入新零件的名称和材料信息并确定。

此时，新的零件已经创建完成。

4.绘制草图在特征栏中选择草图工具，打开草图视图，开始绘制三维模型草图。

草图工具栏包括画线、画圆、画弧、加约束等工具。

通过这些工具制作出符合要求的模型草图。

5.创建特征完成草图后，需要把它转化为空心模型。

将草图折叠起来，显示新特征的选项。

在特征栏中选取所需的特征，例如拉伸、旋转、倒角、镜像等。

此时，将草图转化为实体模型。

6.编辑零件如果需要编辑零件，可以在特征栏中找到所需的特征进行修改。

同时也可以使用拉伸、镜像等工具来对零件进行修改。

可以随时对三维模型进行编辑，从而轻松地满足设计需求。

7.保存、导出和打印完成三维模型设计后，可以保存文件、导出文件或通过打印机打印设计稿。

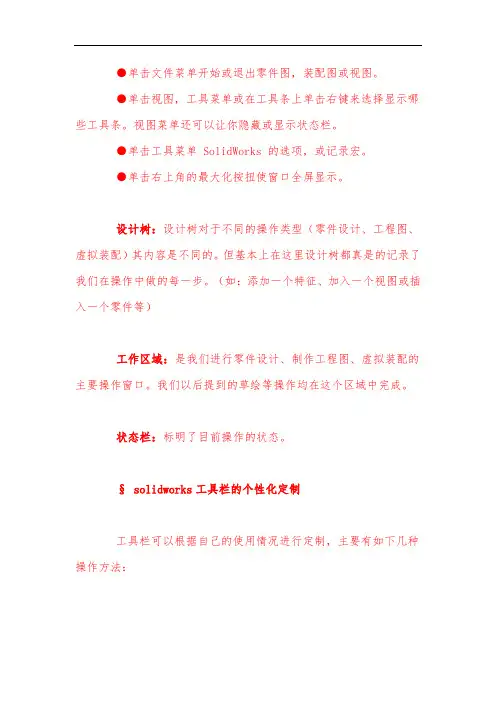

●单击文件菜单开始或退出零件图，装配图或视图。

●单击视图，工具菜单或在工具条上单击右键来选择显示哪些工具条。

视图菜单还可以让你隐藏或显示状态栏。

●单击工具菜单 SolidWorks 的选项，或记录宏。

●单击右上角的最大化按扭使窗口全屏显示。

设计树：设计树对于不同的操作类型（零件设计、工程图、虚拟装配）其内容是不同的。

但基本上在这里设计树都真是的记录了我们在操作中做的每一步。

（如：添加一个特征、加入一个视图或插入一个零件等）工作区域：是我们进行零件设计、制作工程图、虚拟装配的主要操作窗口。

我们以后提到的草绘等操作均在这个区域中完成。

状态栏：标明了目前操作的状态。

§ solidworks工具栏的个性化定制工具栏可以根据自己的使用情况进行定制，主要有如下几种操作方法：1、工具栏显示/隐藏：将鼠标定位于空白的工具栏旁边，点击右键。

打对号的工具表示显示，否则隐藏2、使用菜单：工具-自定义,选择工具栏标签。

选中需要显示的工具栏，还可以定义工具栏图标的大小。

3、工具栏的移动：按住工具栏的竖线拖动，可以移动工具栏，可以定位于顶端、底端、左边、右边，或浮动于屏幕上。

4、工具栏内容的增减：使用菜单：工具-自定义，选中命令标签，如下图：●拖动一图标移动到某工具栏。

●从某工具栏中拖回到按钮栏中，取消在该工具栏的显示●拖动工具栏中的一图标到前后位置，可以改变图标位置。

Solidworks基础入门教学（一）概述第一章概述§说明本教程向你介绍了一些solidworks的最常用的使用方法。

其宗旨是为了给solidworks的爱好者一个基础的入门课程。

本作者根据对SOLIDWORKS的应用经验，提供了一些技巧性的内容。

希望对您有所帮助。

SolidWorks是在 WINDOWS环境下使用的用户绘图界面。

这篇指南是在你用过 WINDOWS并了解 WINDOWS 的基本使用方法的基础上来介绍的，比如你知道怎样运行程序，改变窗户大小等。

SolidWorks入门教程(很全面)SolidWorks是一款专业的三维设计软件，广泛应用于机械设计、工业设计、产品设计等领域。

它具有强大的参数化建模、装配、绘图、仿真、动画等功能，可以帮助您快速实现您的创意和设计。

第一部分：软件安装和界面介绍本部分将介绍如何和安装SolidWorks软件，以及如何激活和注册。

同时，还将介绍SolidWorks的主要界面元素，包括菜单栏、工具栏、命令管理器、特征管理器、图形区域、状态栏等，以及如何自定义和调整界面布局。

第二部分：基本操作和设置第三部分：草图绘制本部分将介绍SolidWorks的草图绘制功能，包括如何选择基准面或平面，如何进入和退出草图模式，如何使用草图工具栏中的各种命令绘制基本图形（如线段、圆形、矩形、多边形等），如何编辑草图（如移动、复制、旋转、缩放等），如何添加几何约束（如水平、垂直、平行、垂直等），如何添加尺寸标注（如线性尺寸、角度尺寸等），以及如何使用草图关系（如相切、对称等）来控制草图的形状和位置。

第四部分：特征建模本部分将介绍SolidWorks的特征建模功能，包括如何使用特征工具栏中的各种命令来对草图进行三维建模（如拉伸、旋转、扫描等），以及如何使用特征操作命令来修改或删除特征（如编辑特征、删除特征等）。

同时，还将介绍一些常用的特殊特征命令（如倒角、圆角、阵列等），以及一些高级特征命令（如变截面扫描、曲面拉伸等）。

第五部分：装配体设计本部分将介绍SolidWorks的装配体设计功能，包括如何创建和打开装配体文件，如何插入零件或子装配体到装配体中，以及如何使用装配体工具栏中的各种命令来对零件或子装配体进行定位和配合（如平面配合、轴线配合、同轴配合等）。

同时，还将介绍如何使用装配体操作命令来修改或删除零件或子装配体（如编辑零件、删除零件等），以及如何使用装配体分析命令来检查装配体的运动、干涉、质量等。

第六部分：工程图制作本部分将介绍SolidWorks的工程图制作功能，包括如何创建和打开工程图文件，如何插入模型视图（如正视图、侧视图、俯视图等），如何添加辅助视图（如剖视图、局部视图等），以及如何添加标注和注释（如尺寸标注、公差标注、符号标注等）。

SolidWorks 2007教程選取此端面執,草圖繪製工具,中 :偏移圖元:指,,顯示出偏移圖元對話框,,改偏移值為0mm 後,按下對話框中套用鈕,如下圖左所示,產生的後端面偏移草圖如下圖右所示。

d.後端面偏移草圖伸長特徵完成後端面偏移草圖後,執,特徵工具,中 :伸長填,,基材:指,,顯示出伸長特徵對話框,,改總深,為 30mm,按下對話框中確定鈕,如下圖所示。

e.新增顯示視角為,方,觀察吊環成形的過程,所以建,一個新的視角,執,檢視工具,中:旋轉:指,,將圖形旋轉成如下圖左所示,執,檢視工具,中 :視角方位:91指,,顯示出視角方位對話框,按下新增視角圖示,如下圖中箭頭所示,顯示出新增視角名稱對話框,輸入視角名稱為 a,按下對話框中確定鈕,如下圖右所示。

f.吊環端面圓頂使用,鼠選取吊環端面,如下圖左所示,執,特徵工具,中 :圓頂:指,,顯示出圓頂對話框,,改高,為 20mm 後,按下對話框中確定鈕,如下圖右所示。

選取此端面完成吊環端面圓頂指,,圓頂的大小依據圓頂的高,決定,圖形顯示如下圖所示。

g.建,與基準面 1 平, 10mm 的新基準面 4:基準面:使用,鼠從模型樹封包 1 中選取基準面 1,執,,考幾何工具,中指,,顯示出指定基準面之構成,型對話框,接受內定的平,,型,按對話框中92下一步按鈕,如下圖右所示。

預覽新基準面 4 方向為向左,如下圖左所示,接受內定的偏移距,,按下對話框中完成按鈕,如下圖右所示。

產生的新基準面 4 顯示如下圖所示,如果基準面 4 方向,正確,請勾選對話框中反轉方向選項。

h.開啟草圖模式:草圖繪製:由模型樹中選取基準面 4,如下圖左所示,執,工具,中指,,:正視於:為,方,草圖繪製,執,標準視角工具,中指,,將基準面 4 轉正,圖形顯示如下圖右所示。

93選取此基準面i.繪製矩形執,草圖繪製工具,中 :矩形:指,,點選對角,點繪出矩形,如下圖左點:標註尺寸:1 與點 2 所示,進,尺寸標註,執,標註幾何關係工具,中指,,分別標註距,原點水平距,,如下圖中所示,執,工具,中 :選擇:指,, 分別,改水平距,為 5mm,如下圖右所示。

SolidWorks培训教程一、概述SolidWorks是一款功能强大的三维计算机辅助设计（CAD）软件，广泛应用于机械设计、工业设计、建筑设计等领域。

SolidWorks提供了一系列强大的工具和功能，帮助用户快速、准确地创建和修改三维模型，以及详细的工程图纸。

本教程旨在帮助初学者快速掌握SolidWorks的基本操作和常用功能，为深入学习SolidWorks打下坚实的基础。

二、SolidWorks基础操作1.界面布局SolidWorks的界面布局包括菜单栏、工具栏、绘图区、属性管理器、特征管理器设计树等部分。

用户可以通过工具栏和菜单栏访问SolidWorks的各种功能。

2.文件操作文件操作包括新建文件、打开文件、保存文件、另存为、导入和导出等。

用户可以通过菜单栏的“文件”选项进行文件操作。

3.视图操作视图操作包括放大、缩小、旋转、平移等。

用户可以通过工具栏的视图控制按钮进行视图操作。

4.选择和修改对象在SolidWorks中，用户可以通过鼠标左键选择对象，通过右键菜单进行修改。

用户还可以通过属性管理器修改对象的属性。

5.基本绘图工具SolidWorks提供了一系列基本绘图工具，包括草图绘制、拉伸、旋转、扫描、放样等。

用户可以通过工具栏和菜单栏访问这些绘图工具。

三、SolidWorks常用功能1.草图绘制草图是SolidWorks三维建模的基础。

用户可以通过草图绘制工具创建二维图形，然后通过拉伸、旋转等操作将其转换为三维模型。

2.零件建模零件建模是SolidWorks的核心功能之一。

用户可以通过草图绘制、拉伸、旋转、扫描、放样等操作创建零件模型。

SolidWorks还提供了丰富的编辑工具，如圆角、倒角、抽壳、阵列等，方便用户对零件进行修改。

3.装配体设计装配体设计是SolidWorks的另一个重要功能。

用户可以将多个零件组合成一个装配体，并通过配合约束、智能配合等工具进行装配。

SolidWorks还提供了爆炸视图功能，方便用户查看装配体的结构。
