晶体管共射极单管放大器讲解

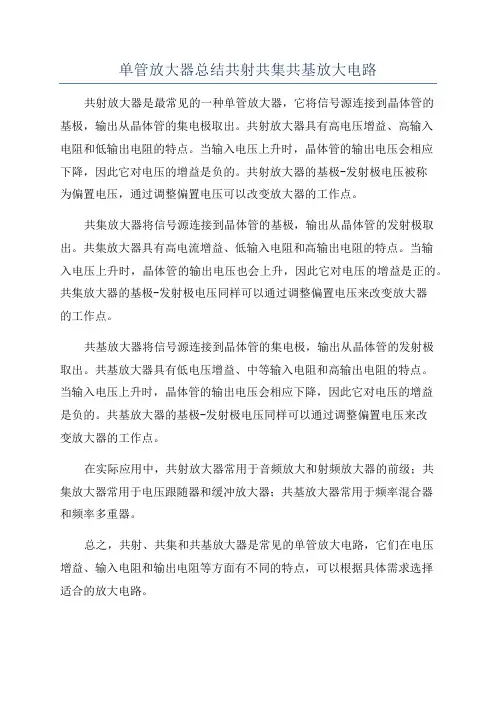

单管放大器总结共射共集共基放大电路共射放大器是最常见的一种单管放大器，它将信号源连接到晶体管的
基极，输出从晶体管的集电极取出。

共射放大器具有高电压增益、高输入
电阻和低输出电阻的特点。

当输入电压上升时，晶体管的输出电压会相应
下降，因此它对电压的增益是负的。

共射放大器的基极-发射极电压被称
为偏置电压，通过调整偏置电压可以改变放大器的工作点。

共集放大器将信号源连接到晶体管的基极，输出从晶体管的发射极取出。

共集放大器具有高电流增益、低输入电阻和高输出电阻的特点。

当输
入电压上升时，晶体管的输出电压也会上升，因此它对电压的增益是正的。

共集放大器的基极-发射极电压同样可以通过调整偏置电压来改变放大器
的工作点。

共基放大器将信号源连接到晶体管的集电极，输出从晶体管的发射极
取出。

共基放大器具有低电压增益、中等输入电阻和高输出电阻的特点。

当输入电压上升时，晶体管的输出电压会相应下降，因此它对电压的增益
是负的。

共基放大器的基极-发射极电压同样可以通过调整偏置电压来改
变放大器的工作点。

在实际应用中，共射放大器常用于音频放大和射频放大器的前级；共
集放大器常用于电压跟随器和缓冲放大器；共基放大器常用于频率混合器
和频率多重器。

总之，共射、共集和共基放大器是常见的单管放大电路，它们在电压
增益、输入电阻和输出电阻等方面有不同的特点，可以根据具体需求选择
适合的放大电路。

实验一 晶体管共射极单管放大器一、实验原理图+12V二、实验内容及注意要点1、按照原理图连接电路 注意R W 的接法，连接1、3端，或者2、3端2、静态工作点的测量 输入端接地，静态工作点指标包括I b 、I C 、V CE 。

其中，V CE 用万用表测量V C 、V E 对地电压后计算得出；Ib 、Ic 转为测量V B 、V E ，E C E E V I I R ≈=；在使用万用表测量R B2时关闭直流电源，并将其从电路中断开。

注意实验中选取I C =0.2mA ，即V E =2.4V 。

3、测量电压放大倍数 输入信号1KHz 、峰峰值50mV 正弦信号(注意使用信号发生器获得该信号的方法)，记录不同Rc 、R L 下的输出Uo ，计算A V 输入、输出信号波形。

计算过程中注意有 效值=峰峰值输入输出统一采用峰峰值或有效值。

4、输入、输出电阻 如下图连接电路，R=2K ，Rc=2.4K ，R L =2.4K ，I C =0.2mA+12V测量输入电阻时，在放大电路的电容C 1前串接电阻R ，测量U S ，U i ，计算ii S iU R R U U =-；测量输出电阻，去除R ，保持U S ，测量接有R L 时电压U L 及不接负载RL 时输出电压Uo ，计算输出电阻1O O L L U R R U ⎛⎫=-⎪⎝⎭。

5、测量幅频特性曲线 采用三点法测量，即选取中频、高频、低频点测量，具体方法为Rc=2.4K ，R L =2.4K ，I C =0.2mA ，选取中频1KHz ，调节信号发生器使输入信号为1KHz ，逐渐加大幅度使U Opp =1V ；幅度固定，调节信号发生器减小输入信号频率，当U Opp =0.707V 时停止，记录此刻输入信号频率即为低频点；同理增大信号频率记录高频点。

A V=U O /U i ，绘制出幅频特性曲线。

三、实验结果1、静态工作点Q2、电压放大倍数 IC=2.0 mA Ui=50mV(峰峰值)3、输入输出电阻32 3.65032i i S i U mV R R K U U mV mV ==≈Ω--； 3.111 2.4 2.51.5O O L L U V R R K K U V ⎛⎫⎛⎫=-=-⨯Ω≈Ω ⎪ ⎪⎝⎭⎝⎭4、幅频特性曲线1V219Hz 2.2MHzUo四、思考题1、电路中C1、C2和C E 有什么作用？C1、C2分别为输入、输出电容，通交流隔直流，C2使得直流电源在集电极回路形成的直流量不影响负载，C1使信号顺利加大放大电路中；C1对电路带宽下限有影响，1μF 左右为宜。

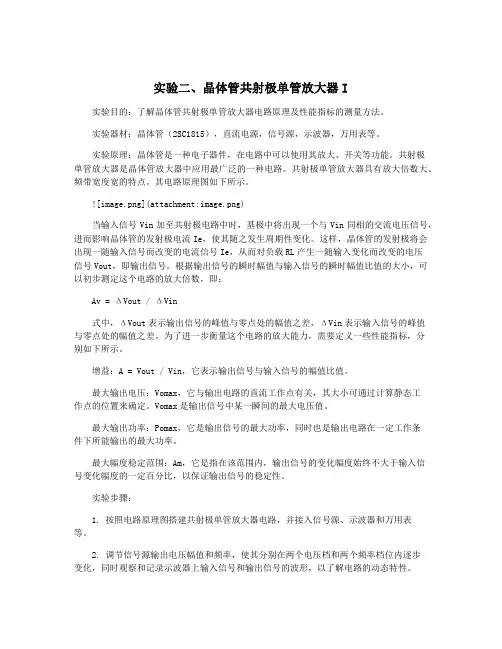

实验二、晶体管共射极单管放大器I实验目的：了解晶体管共射极单管放大器电路原理及性能指标的测量方法。

实验器材：晶体管（2SC1815），直流电源，信号源，示波器，万用表等。

实验原理：晶体管是一种电子器件，在电路中可以使用其放大、开关等功能。

共射极单管放大器是晶体管放大器中应用最广泛的一种电路。

共射极单管放大器具有放大倍数大、频带宽度宽的特点。

其电路原理图如下所示。

当输入信号Vin加至共射极电路中时，基极中将出现一个与Vin同相的交流电压信号，进而影响晶体管的发射极电流Ie，使其随之发生周期性变化。

这样，晶体管的发射极将会出现一随输入信号而改变的电流信号Ie，从而对负载RL产生一随输入变化而改变的电压信号Vout，即输出信号。

根据输出信号的瞬时幅值与输入信号的瞬时幅值比值的大小，可以初步测定这个电路的放大倍数，即：Av = ΔVout / ΔVin式中，ΔVout表示输出信号的峰值与零点处的幅值之差，ΔVin表示输入信号的峰值与零点处的幅值之差。

为了进一步衡量这个电路的放大能力，需要定义一些性能指标，分别如下所示。

增益：A = Vout / Vin，它表示输出信号与输入信号的幅值比值。

最大输出电压：Vomax，它与输出电路的直流工作点有关，其大小可通过计算静态工作点的位置来确定。

Vomax是输出信号中某一瞬间的最大电压值。

最大输出功率：Pomax，它是输出信号的最大功率，同时也是输出电路在一定工作条件下所能输出的最大功率。

最大幅度稳定范围：Am，它是指在该范围内，输出信号的变化幅度始终不大于输入信号变化幅度的一定百分比，以保证输出信号的稳定性。

实验步骤：1. 按照电路原理图搭建共射极单管放大器电路，并接入信号源、示波器和万用表等。

2. 调节信号源输出电压幅值和频率，使其分别在两个电压档和两个频率档位内逐步变化，同时观察和记录示波器上输入信号和输出信号的波形，以了解电路的动态特性。

模拟电子线路实验实验二晶体管共射极单管放大器【实验名称】晶体管共射极单管放大器【实验目的】1.学习单管放大器静态工作点的测量方法。

2.学习单管放大电路交流放大倍数的测量方法。

3.了解放大电路的静态工作点对动态特性的影响。

4.熟悉常用电子仪器及电子技术实验台的使用。

【预习要点】1.复习课件中有关单管放大电路工作点稳定问题的内容。

2.放大电路输出信号波形在哪些情况下可能产生失真？应如何消除失真？【实验仪器设备】【实验原理】实验电路图如图2-1所示。

温度的变化会导致三极管的性能发生变化，致使放大器的工作点发生变化，R和射极电阻影响放大器的正常工作。

图2-1所示电路中通过增加下偏置电阻B2R来改善直流工作点的稳定性，其工作原理如下：E图2-1 分压偏置共射极放大电路①利用B1R 和B2R 的分压作用固定基极电压V B 。

当B1R 、B2R 选择适当，满足I B1>> I B 时，有B2B CC B1B2R V V R R =+式中B1R 、B2R 和CC V 都是固定的，不随温度变化，所以基极电位V B 基本上为一定值。

②通过E R 的负反馈作用，限制C I 的改变，使工作点保持稳定。

具体稳定过程如下：CT ︒I电容C 1、C 2有隔直通交的作用，C 1滤除输入信号的直流成份，C 2滤除输出信号的直流成份。

射极电容C E 在静态时稳定工作点；动态时短路R E ，增大放大倍数。

当流过偏置电阻B1R (b1R 和电位器W R 的阻值和)的电流I B1远大于晶体管的基极电流B I (一般5～10倍)，基极电压V B 远大于V BE 时，它的静态工作点可用下式估算B1B CC B1B2R V V R R =+B BEC E E=V V I I R ≈－ CE CC C C E =(+)V V I R R －当放大器的输入端加交流输入信号i v 后，基极回路便有交流输入b i 产生，经过放大在集电极回路产生β倍的c i ，同时在负载输出o c L 'v i R =，从而实现了电压放大。

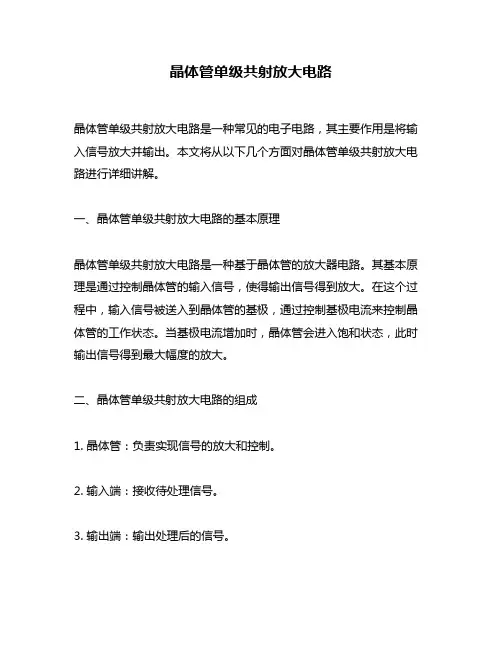

晶体管单级共射放大电路晶体管单级共射放大电路是一种常见的电子电路，其主要作用是将输入信号放大并输出。

本文将从以下几个方面对晶体管单级共射放大电路进行详细讲解。

一、晶体管单级共射放大电路的基本原理晶体管单级共射放大电路是一种基于晶体管的放大器电路。

其基本原理是通过控制晶体管的输入信号，使得输出信号得到放大。

在这个过程中，输入信号被送入到晶体管的基极，通过控制基极电流来控制晶体管的工作状态。

当基极电流增加时，晶体管会进入饱和状态，此时输出信号得到最大幅度的放大。

二、晶体管单级共射放大电路的组成1. 晶体管：负责实现信号的放大和控制。

2. 输入端：接收待处理信号。

3. 输出端：输出处理后的信号。

4. 耦合电容：连接输入端和输出端，起到隔离直流分量和传递交流分量的作用。

5. 偏置电阻：为了保证晶体管处于工作状态而设置的阻值较小且能够稳定偏置点位置的电阻。

6. 负载电阻：为了保证输出信号能够正常输出而设置的电阻。

三、晶体管单级共射放大电路的优缺点1. 优点：(1) 可以实现较高的放大倍数；(2) 简单易制作，成本较低；(3) 输出信号具有较好的线性度和稳定性。

2. 缺点：(1) 噪声较大，需要进行信号处理；(2) 输出阻抗较高，容易受到负载影响。

四、晶体管单级共射放大电路的应用领域晶体管单级共射放大电路广泛应用于各种电子设备中，如音频放大器、射频功率放大器等。

同时，它也是其他复杂电路中的基础模块之一，在集成电路设计中也有广泛应用。

五、晶体管单级共射放大电路的改进方法为了提高晶体管单级共射放大电路的性能，可以采取以下改进方法：1. 改变偏置点位置：通过调整偏置点位置来改变输出信号幅度和线性度。

2. 添加负反馈：通过添加反馈回路来降低噪声和增加稳定性。

3. 优化电路参数：通过选择合适的电容和电阻值来优化电路参数，进一步提高性能。

4. 使用多级放大器：通过使用多级放大器来增加放大倍数和稳定性，同时降低噪声。

六、总结晶体管单级共射放大电路是一种基于晶体管的放大器电路，其主要作用是将输入信号放大并输出。

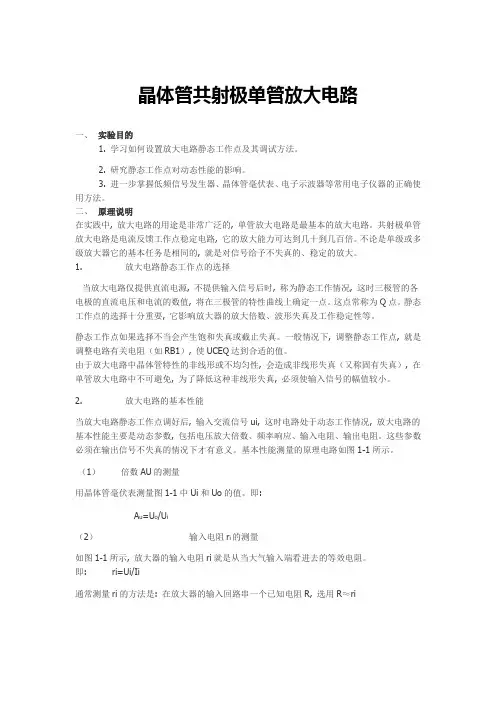

晶体管共射极单管放大电路一、实验目的1. 学习如何设置放大电路静态工作点及其调试方法。

2. 研究静态工作点对动态性能的影响。

3. 进一步掌握低频信号发生器、晶体管毫伏表、电子示波器等常用电子仪器的正确使用方法。

二、原理说明在实践中, 放大电路的用途是非常广泛的, 单管放大电路是最基本的放大电路。

共射极单管放大电路是电流反馈工作点稳定电路, 它的放大能力可达到几十到几百倍。

不论是单级或多级放大器它的基本任务是相同的, 就是对信号给予不失真的、稳定的放大。

1. 放大电路静态工作点的选择当放大电路仅提供直流电源, 不提供输入信号后时, 称为静态工作情况, 这时三极管的各电极的直流电压和电流的数值, 将在三极管的特性曲线上确定一点。

这点常称为Q点。

静态工作点的选择十分重要, 它影响放大器的放大倍数、波形失真及工作稳定性等。

静态工作点如果选择不当会产生饱和失真或截止失真。

一般情况下, 调整静态工作点, 就是调整电路有关电阻（如RB1）, 使UCEQ达到合适的值。

由于放大电路中晶体管特性的非线形或不均匀性, 会造成非线形失真（又称固有失真）, 在单管放大电路中不可避免, 为了降低这种非线形失真, 必须使输入信号的幅值较小。

2. 放大电路的基本性能当放大电路静态工作点调好后, 输入交流信号ui, 这时电路处于动态工作情况, 放大电路的基本性能主要是动态参数, 包括电压放大倍数、频率响应、输入电阻、输出电阻。

这些参数必须在输出信号不失真的情况下才有意义。

基本性能测量的原理电路如图1-1所示。

（1）倍数AU的测量用晶体管毫伏表测量图1-1中Ui和Uo的值。

即:A u=U o/U i（2）输入电阻r i的测量如图1-1所示, 放大器的输入电阻ri就是从当大气输入端看进去的等效电阻。

即: ri=Ui/Ii通常测量ri的方法是: 在放大器的输入回路串一个已知电阻R, 选用R≈ri（这里的ri为理论估算值）。

在放大器输入端加正弦信号电压u/i, 用示波器观察放大器输出电压uo, 在放大不失真的情况下, 用晶体管毫伏表测电阻R两端对地的电压U/i和Ui（见图1-1）, 则有:（3）输出电阻r o的测量如图1-1所示, 放大电路的输出电阻是从输出端向放大电路方向看进去的等效电阻, 用ro 表示。

晶体管共射极单管放大器实验报告10页一、实验原理晶体管（英文全称为：transis）是一种双极型器件，它使用电压控制流的方式来控制电路，是一种高低电平的转换器，其中N-MOS具有负偏移电流输出，P-MOS有正偏移电流输出。

而晶体管共射极单管放大器（CE amplifier）是利用晶体管放大输入信号，并且输出放大后的信号，它具有以下几个特点：1.具有高增益：某些应用时，可以获得高达1000倍的增益。

2.具有良好的抗杂散比：它的抗杂散比比其他放大器要好。

3.低成本：CE放大器成本低，是很多电路应用的实用设计。

二、实验准备实验准备包括晶体管共射极单管放大器原理、电路电子元件、实验接线、虚拟示波器、实验电源等：1.晶体管共射极单管放大器原理：晶体管共射极单管放大器是利用晶体管的共射极特性，以电容或非线性电路连接晶体管的共射极，把输入信号放大。

2.电路电子元件：该实验采用的电子元件有晶体管、电阻、电容、变压器等，详见实验设置部分提供的原理图。

3.实验接线：实验接线由晶体管的共射极连接电路的共射极部分，将电路中晶体管的此极和源极和源之间、此极与集电极之间等处可接电容等电子元件。

4.虚拟示波器：实验采用数字示波器，用于监测放大器输出脉冲电平变化，以及便于测量电路中其他因素对放大器性能的影响。

5.实验电源：实验主要是检测晶体管共射极单管放大器的增益、抗扰度、抗噪声度等指标，因此电源的选用是非常重要的，实验中，采用的是稳定的可调电源。

三、实验设置1.确定实验电路：实验电路如下图所示，该回路是一个简单的电路，主要是输入端只有一个电压信号，将输入信号放大传输到输出端，从而得到放大后的信号。

2.确定晶体管型号：实验采用的晶体管型号为：MJE15031。

3.确定实验电路的元件参数：该实验电路中的电容为：C1，用于共射极的电容值为：560uF；用于分压电阻的电阻值为： 10kΩ和4.7kΩ；电源电压为： 12V 。

四、实验结果1.检查输出电压：实验准备完毕后，量出输出端的脉冲电平，结果为7V，较预期值（12V）稍有偏差，约为10%，说明实验设置有较小的偏差。

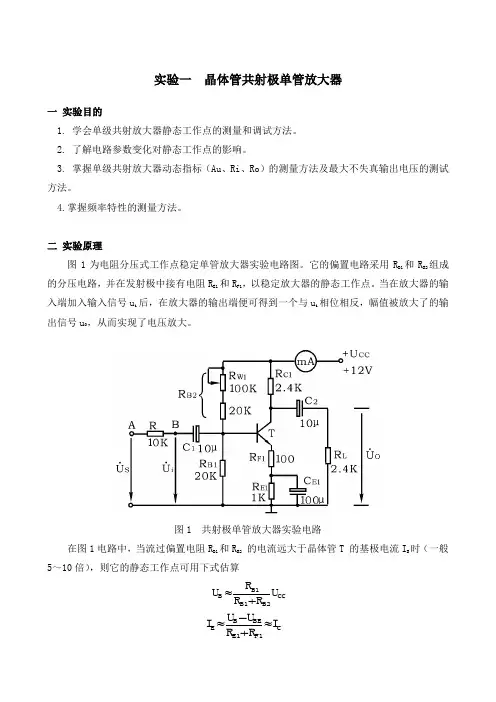

实验一 晶体管共射极单管放大器一 实验目的1. 学会单级共射放大器静态工作点的测量和调试方法。

2. 了解电路参数变化对静态工作点的影响。

3. 掌握单级共射放大器动态指标（Au 、Ri 、Ro ）的测量方法及最大不失真输出电压的测试方法。

4.掌握频率特性的测量方法。

二 实验原理图1为电阻分压式工作点稳定单管放大器实验电路图。

它的偏置电路采用R B1和R B2组成的分压电路，并在发射极中接有电阻R E1和R F1，以稳定放大器的静态工作点。

当在放大器的输入端加入输入信号u i 后，在放大器的输出端便可得到一个与u i 相位相反，幅值被放大了的输出信号u 0，从而实现了电压放大。

图1 共射极单管放大器实验电路在图1电路中，当流过偏置电阻R B1和R B2 的电流远大于晶体管T 的基极电流I B 时（一般5～10倍），则它的静态工作点可用下式估算CC B2B1B1B U R R R U +≈CF1E1BEB E I R R U U I ≈+-≈U CE ＝U CC －I C （R C ＋F1E1R R +）电压放大倍数20)1( // 1-≈++-=F R βbe LC Vr R R βA 实验时不接负载，即R L 为无穷大。

输入电阻 R i ＝211////])1(B B F R R R β++be [r 输出电阻 R O ≈R C三、实验设备与器件1. ＋12V 直流电源2. 函数信号发生器3. 双通道数字示波器4. 交流毫伏表5. 直流电压表6. 直流毫安表7. 频率计8. 数字式万用表9. 晶体三极管3DG12或9011×1 10.电阻器、电容器若干 11.THM-3A 型模拟电路实验箱 四 实验内容1. 调试静态工作点为避免放大器的输出电压出现饱和失真或截止失真，应将放大器的静态工作点调试到合适的位置，即将Ic 或U CE 调试到合适的值，这可以通过改变电路参数Ucc 、Rc 、R B1和R B2来实现。

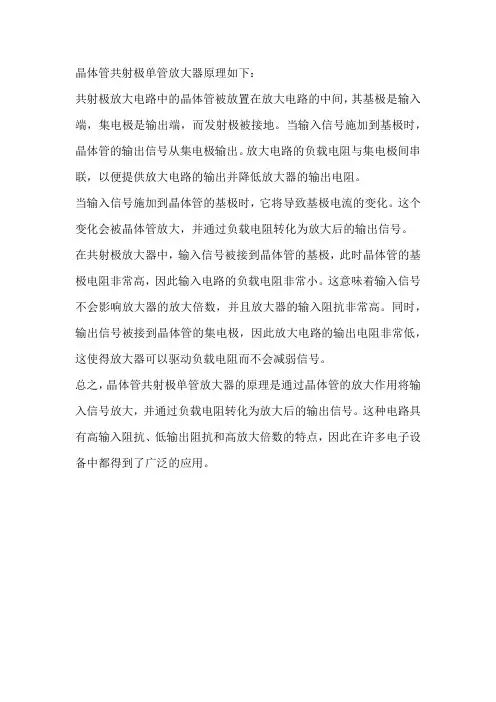

晶体管共射极单管放大器原理如下：
共射极放大电路中的晶体管被放置在放大电路的中间，其基极是输入端，集电极是输出端，而发射极被接地。

当输入信号施加到基极时，晶体管的输出信号从集电极输出。

放大电路的负载电阻与集电极间串联，以便提供放大电路的输出并降低放大器的输出电阻。

当输入信号施加到晶体管的基极时，它将导致基极电流的变化。

这个变化会被晶体管放大，并通过负载电阻转化为放大后的输出信号。

在共射极放大器中，输入信号被接到晶体管的基极，此时晶体管的基极电阻非常高，因此输入电路的负载电阻非常小。

这意味着输入信号不会影响放大器的放大倍数，并且放大器的输入阻抗非常高。

同时，输出信号被接到晶体管的集电极，因此放大电路的输出电阻非常低，这使得放大器可以驱动负载电阻而不会减弱信号。

总之，晶体管共射极单管放大器的原理是通过晶体管的放大作用将输入信号放大，并通过负载电阻转化为放大后的输出信号。

这种电路具有高输入阻抗、低输出阻抗和高放大倍数的特点，因此在许多电子设备中都得到了广泛的应用。

实验三 晶体管共射极单管放大器一、实验目的1. 学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响2. 掌握放大器电压放大倍数A V 、输入电阻R i 、输出电阻R O 及最大不失真输出电压的测试方法。

3. 熟悉常用电子仪器及模拟电路实验仪的使用方法。

二、实验原理晶体管单级放大电路有三种基本接法，即共射电路、共集电路、共基电路。

三种基本接法的特点分别为：1. 共射电路既能放大电流又能放大电压，输入电阻在三种电路中居中，输出电阻大，频带较窄；常做为低频电压放大电路的单元电路。

2. 共集电路只能放大电流不能放大电压，是三种接法中输入电阻最大、输出电阻最小的电路，具有电压跟随的特点。

常用于电压放大电路的输入级和输出级，在功率放大电路中也常采用射极输出的形式。

3. 共基电路只能放大电压不能放大电流，输入电阻小，电压放大倍数和输出电阻与共射电路相当，但频率特性是三种接法中最好的电路，常用于宽频带放大器。

放大电路的主要性能指标有：放大倍数、输入电阻、输出电阻、通频带等。

而保证基本放大电路处于线性工作状态（不产生非线性失真）的必要条件是设置合适的静态工作点Q ，Q 点不但影响电路输出是否失真，而且直接影响放大器的动态参数。

本实验所采用的放大电路为电阻分压式工作点稳定的单管放大电路（图3-1）。

它的偏置电路采用R B1和R B2组成分压电路，因此基极电位U B 几乎仅决定于R B1与R B2对V CC 的分压，而与环境温度的变化无关；同时三极管的发射极中接有电阻R E ，它将输出电流I C 的变化引回到输入回路来影响输入量U BE ，以达到稳定静态工作点的目的。

当放大器的输入端加入输入信号u i 后，在放大器的输出端便可以得到一个与u i 相位相反，幅值被放大了的输出信号u O ，从而实现了电压放大。

图3-1电路的静态工作点可用下式估算：CC 2B 1B 1B B R +R R ≈U Ｖ　C EBEB E I ≈R U U I －=)R R (I V ≈U E C C CC CE +-而电压放大倍数、输入电阻、输出电阻分别为：　beLC V r R //R A β-= be 2B 1B i r //R //R =RC O R ≈R 注意：测量放大器的静态工作点时，应在输入信号u i =0的条件下进行。

bjt单管共射极放大电路实验原理
BJT（双极型晶体管）单管共射极放大电路是一种常用的放大
电路。

其原理如下：
在这个电路中，BJT晶体管的基极接收输入信号，发射极作为
输出信号端，集电极则通过电阻连接到正电源。

当输入信号加在基极上时，如果信号是正向的，则会使得晶体管中的电流增加，进而影响晶体管的工作。

当基极电压较低时，晶体管是处于截止区（cut-off region）的，此时没有电流通过晶体管。

当输入信号增加，使得基极电压增大，当基极电压达到晶体管的基极-发射极电压（Vbe），晶体管开始导通。

晶体管导通后，基极电流会传输到集电极，并输出电流。

此时，晶体管工作在放大区（active region），集电极电流的增加会
导致输出电流的增加。

因此，当输入信号经过晶体管放大后，可以得到放大后的输出信号。

需要注意的是，为了确保放大电路正常工作，需要合理设置电路元件的数值，特别是电阻和电源电压。

另外，还需要注意输入信号的幅度和频率范围，以及对输入和输出信号的功率进行适当的平衡。

总之，BJT单管共射极放大电路利用BJT晶体管的放大特性，将输入信号放大后得到输出信号。

晶体管共射极单管放大器晶体管共射极单管放大器是现代电子工程领域中常用的一种放大器电路，该电路主要由晶体管、输入电容、输出电容、电源电阻和负载电阻等元器件组成。

本文将详细介绍晶体管共射极单管放大器的原理、特点、设计方法和常见故障。

一、原理晶体管共射极单管放大器是一种基本放大电路，在电子技术中得到广泛应用。

该电路的输入信号通过输入电容C1，进入基极，使晶体管的基极电位随之增加，则晶体管的电流也随之增加。

放大器的输出信号通过输出电容C2，从集电极流出。

当输入信号的幅度变化时，晶体管的通流也会随之变化，从而使输出电压或电流比输入电压或电流有更大的增益，实现了信号放大的功能。

二、特点1. 抗干扰能力强。

晶体管共射极单管放大器的电路结构简单而且抗干扰能力强，不易受到外界干扰信号的影响。

2. 幅度增益大。

晶体管共射极单管放大器的电路具有高增益性能，增益可达到几十倍甚至上百倍。

3. 非线性失真小。

因为该电路中的反馈作用，使得输出信号与输入信号的失真较小。

4. 电路简单。

晶体管共射极单管放大器的电路只需要一个晶体管和少量的元器件，结构简单，易于制造和调试。

三、设计方法晶体管共射极单管放大器的设计方法主要包括选择晶体管型号、估算电源电压、计算负载电阻和选取电容等。

1. 选择晶体管型号晶体管的工作点应当在直流负载线的中心位置，具体使用哪种型号的晶体管，取决于使用场合的需求。

2. 估算电源电压电源电压应当确保晶体管有足够的工作电压，同时不能超过晶体管的工作范围。

3. 计算负载电阻负载电阻的大小应该保证输出电压的稳定性和功率放大的最大效率。

4. 选取电容输入和输出电容的大小主要取决于所接入的载波信号的频率，通常可以通过计算得出合适的电容值。

四、常见故障1. 正常工作时的输出信号失真。

这种故障主要由于晶体管工作点不准确或者电容的失效引起的。

2. 输出电压偏大或偏小。

这种故障主要由于负载电阻或功率电源电压不足所造成。

需要对负载电阻和电源电压进行调整。

晶体管共射极单管放大器实验结构原理功率放大器的作用是将来自前置放大器的信号放大到足够能推动相应扬声器系统所需的功率。

就其功率来说远比前置放大器简单，就其消耗的电功率来说远比前置放大器为大，因为功率放大器的本质就是将交流电能"转化"为音频信号，当然其中不可避免地会有能量损失，其中尤以甲类放大和电子管放大器为甚。

功率放大器的结构功率放大器的方框图如图1-1所示。

差分对管输入级输入级主要起缓冲作用。

输入输入阻抗较高时，通常引入一定量的负反馈，增加整个功放电路的稳定性和降低噪声。

1.前置激励级的作用是控制其后的激励级和功劳输出级两推挽管的直流平衡，并提供足够的电压增益。

激励级则给功率输出级提供足够大的激励电流及稳定的静态偏压。

激励级和功率输出级则向扬声器提供足够的激励电流，以保证扬声器正确放音。

此外，功率输出级还向保护电路、指示电路提供控制信号和向输入级提供负反馈信号（有必要时）。

放大器的输入级功率放大器的输入级几乎一律都采用差分对管放大电路。

由于它处理的信号很弱，由电压差分输入给出的是与输入端口处电压基本上无关的电流输出，加之他的直流失调量很小，固定电流不再必须通过反馈网络，所以其线性问题容易处理。

事实上，它的线性远比单管输入级为好。

图1-2示出了3种最常用的差分对管输入级电路图。

图1-2种差分对管输入级电路在输入级电路中，输入对管的直流平衡是极其重要的。

为了取得精确的平衡，在输入级中加上一个电流反射镜结构，如图1-3所示。

它能够迫使对管两集电极电流近于相等，从而可以对二次谐波准确地加以抵消。

此外，流经输入电阻与反馈电阻的两基极电流因不相等所造成的直流失调也变得更小了，三次谐波失真也降为不加电流反射镜时的四分之一。

在平衡良好的输入级中，加上一个电流反射镜，至少可把总的开环增益提高6Db。

而对于事先未能取得足够好平衡的输入级，加上电流反射镜后，则提高量最大可达15dB。

另一个结果是，起转换速度在加电流反射镜后，大致提高了一倍。
