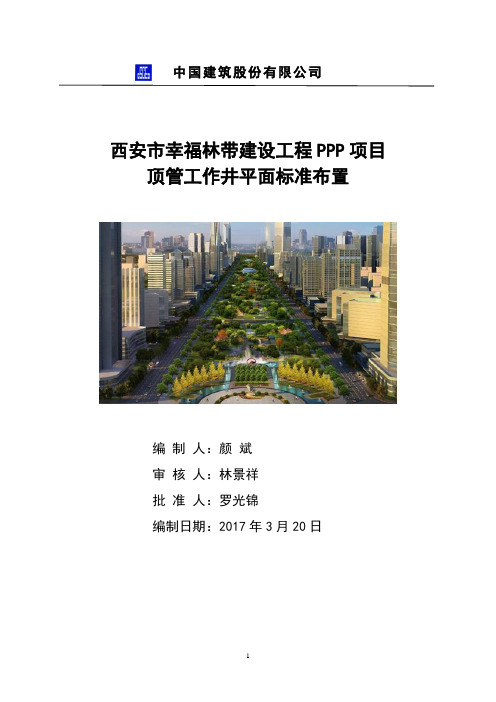

中国建筑股份有限公司西安市幸福林带建设工程PPP项目顶管工作井平面标准布置编制人：颜斌审核人：林景祥批准人：罗光锦编制日期：2017年3月20日工作井平面布置图一、平台搭设砖墩设置：平台主梁采用圆木支撑台面，圆木包裹于长50cm*宽50cm的砖墩内（高度根据地形设置，一般为0.8m-1.0m)，共砌砖墩4个，一排二个，共二排，前排位于工作坑环梁上，距出土一侧环梁1.5m处，前后排间距3.5m-4.0m。
砖墩之间横向和纵向砌24砖墙连接形成三面连续墙，并在前后排之间加砌一道连续墙，起挡土作用。
砖墩及连续墙做法如下：原地面平整夯实，砌砖墙，M10水泥砂浆。
平台搭设好，顶面离原地面0.7米。
主梁圆木设置：圆木长度6m-8m，直径20cm-25cm。
圆木垂直于管道顶进方向，包裹于砖墩内，共二根。
平台木板搭设：圆木上方满铺大板作为工作平台。
大板长度4m，宽度15cm-25cm。
铺筑时用铁钉将大板订于圆木上,起固定作用。
整个平台长度设置4m，宽度不小于顶管工作坑外边缘宽度。
平台伸入工作坑上方1.5m。
平台上搭设吊土装置，长度6m，吊土装置横梁采用工字钢，伸出工作平台1.5～2m。
示意图如下：二、护栏规格及安装1）基坑周围护栏：选用装配式，规格为2*1.2，离挡水墙0.1米（挡水墙在内，护栏在外），颜色为红白色。
安装：1、护栏与护栏之间安装成缝2、护栏与护栏搭接处应平顺，无高低不平现象3、护栏安装必须牢固（每个安装螺丝都应拧紧）4、护栏安装完成，纵向目测应成线状。
（附图）2）平台上护栏：平台外边往内收0.5米开始安装。
选用钢管搭设，搭设规格为：立杆不大于2米一根，水平横向为三道，从平台顶面开始向上量，分别为0.2m、0.6m、1.2m，钢管用红白色漆涂抹（0.3米换一色），水平横管有长管可以直接搭设，长度不够，可以接管。
安装：1、护栏加固前，检查所有扣件是否合格，有裂缝的禁止使用，扣件搭接时应每个扣件拧紧2、钢管涂抹红白漆应均匀，严格控制尺寸（0.3m换一色）3、钢管搭设完成后，颜色要美观，纵向目测要成线状4、护栏根部设置连续的踢脚板（用废模板制作）做法详见附图三、安全防护网安全防护网应选择正规厂家的产品，不可用防尘网来代替。
井场布局及设备1.钻井井场钻井井场是施工作业的场地。
分为生产区和生活区两部分。
生产区在满足地质设计井底坐标要求条件下，应选择地形有利，少占耕地，少修公路，靠近水源，有利于安装防喷管线和污水处理地点作为井场生产区。
以使用的钻机型号作为井场生产区设计依据。
井架、柴油机、钻井泵、循环罐等设备的底座基础应建在井场挖方区域。
井场的生产区要建有足够容量的污水池和沉砂池，不能污染周围环境，特别是农田、鱼塘、水库和河流等。
生活区是钻井施工作业人员休息、食宿、学习和娱乐的活动场所。
主要包括：更衣室和浴室、食堂和炊事间、会议室、休息室、卫生间等。
井场最小使用面积见下表1。
表1标准井场最小有效使用面积2.井场布局及设备2.1井场基本布局简介井场布局如下图1所示（以70钻机井场布局为例）。
井场的设备布置应达到以下要求：（1）井架底座以井眼为中心，在井架底座后方依次摆放绞车、传动轴、柴油机、钻井泵。
（2）钻井液固控设备通常布置在井场右边和右后方的循环罐上。
（3）发电机、油罐区应布置在井场的左后方，避开柴油机排气管出口的方向，要与井口保持足够的安全距离。
（4）防喷器远程控制台，设置在井场左前方。
压井管汇设置在井架底座的左侧，节流管汇设置在井架的右侧。
放喷管线接出井场，放喷口与井口保持安全距离。
（5）井场生产区设置明显的各种安全标志。
图1 70钻机井场布局简图（红色区域为司机属地）2.2井场基本设备简介2.2.1井架的类型及基本参数井架是钻机起升系统的组成部分。
它的主要作用是安装天车、悬挂游车、大钩、水龙头、方钻杆、钻杆及钻链等设备, 相当于起重设备的支架,并可存放钻柱。
因此,钻井对井架的基本要求是：必须有一定的高度和空间;便于安装、存放钻柱等设备和有利于安全快速地进行起下钻作业;应具有足够的承载能力,以适应井下情况的需要：结构要简单、轻便、便于搬迁、拆装和维修。
目前国内常用的石油钻井井架有塔型和A型两种。
图2 大修车载井架以及A型井架示意图2.2.2钻机的基本组成钻机是钻井地面设备的总称。
