电气工程常用材料规格型号

建筑电气材料汇总表概述建筑电气材料是建筑工程中的重要组成部分，用于电气系统的安装和运行。

本文档旨在汇总常用的建筑电气材料，包括其名称、特点、用途、规格等信息，以便工程师和相关人员在项目中进行选择和使用。

1. 电缆材料1.1 电力电缆•名称: 电力电缆•特点: 耐高温、耐磨、耐油、耐酸碱、绝缘性好•用途: 用于输送电力信号•规格: 直径1.5mm-400mm1.2 通信电缆•名称: 通信电缆•特点: 信号传输稳定、抗干扰性好、信号衰减小•用途: 用于传输通信信号•规格: 直径0.5mm-10mm1.3 控制电缆•名称: 控制电缆•特点: 绝缘性好、耐磨、耐油、耐酸碱•用途: 用于电气控制回路的连接•规格: 直径0.5mm-10mm2. 开关材料2.1 墙壁开关•名称: 墙壁开关•特点: 结构简单、易于安装、操作灵活•用途: 用于控制灯具或电器设备的通断•规格: 单控、双控、三控2.2 插座•名称: 插座•特点: 结构简单、易于插拔、防火、安全•用途: 用于供电给电器设备•规格: 单口、双口、多口2.3 断路器•名称: 断路器•特点: 快速断电、保护电路安全•用途: 用于控制电路的断开和闭合•规格: 10A、16A、20A、32A等3. 照明材料3.1 日光灯管•名称: 日光灯管•特点: 高亮度、节能、寿命长•用途: 用于室内照明•规格: 18W、36W、58W等3.2 射灯•名称: 射灯•特点: 易于安装、调光性能好、节能•用途: 用于局部照明、装饰照明•规格: 5W、10W、15W等3.3 LED灯•名称: LED灯•特点: 节能、寿命长、色彩丰富、易于控制•用途: 用于室内和室外照明•规格: 3W、5W、10W等4. 配电箱4.1 交流配电箱•名称: 交流配电箱•特点: 安全、可靠、隔离性好•用途: 用于分配交流电能到各个用电设备•规格: 单相、三相等4.2 直流配电箱•名称: 直流配电箱•特点: 安全、可靠、与太阳能发电系统兼容•用途: 用于分配直流电能到各个用电设备•规格: 12V、24V等结论建筑电气材料汇总表提供了常用的建筑电气材料的基本信息，包括名称、特点、用途和规格等。

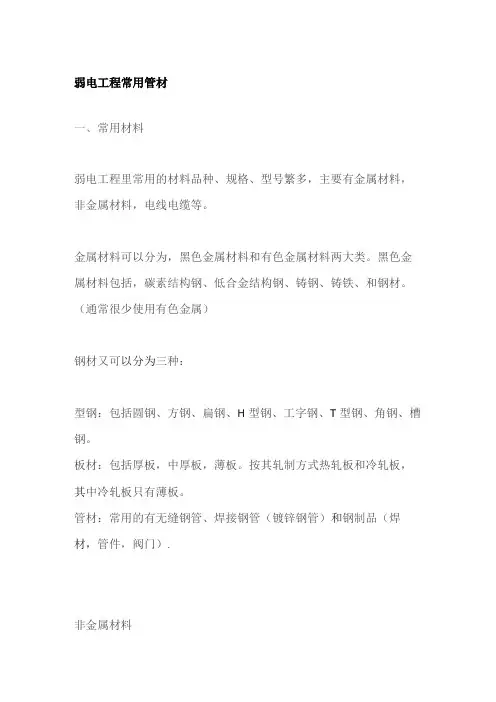

弱电工程常用管材一、常用材料弱电工程里常用的材料品种、规格、型号繁多，主要有金属材料，非金属材料，电线电缆等。

金属材料可以分为，黑色金属材料和有色金属材料两大类。

黑色金属材料包括，碳素结构钢、低合金结构钢、铸钢、铸铁、和钢材。

（通常很少使用有色金属）钢材又可以分为三种：型钢：包括圆钢、方钢、扁钢、H型钢、工字钢、T型钢、角钢、槽钢。

板材：包括厚板，中厚板，薄板。

按其轧制方式热轧板和冷轧板，其中冷轧板只有薄板。

管材：常用的有无缝钢管、焊接钢管（镀锌钢管）和钢制品（焊材，管件，阀门）.非金属材料包含无机非金属材料和高分子材料。

无机非金属材料包括：耐火材料，玻璃、陶瓷材料等。

高分子材料包括：橡胶，塑料，合成纤维等。

弱电里面常用的是塑料，塑料又分为：热塑性塑料和热固性塑料。

1、热塑性塑料热塑性材料是以热塑性树脂为主体成分，加工塑化成型后，具有链状的线状分子结构，受热后又软化，可以反复塑制成型。

如聚乙烯，聚氯乙烯，聚丙烯，聚苯乙烯等。

2、热固性塑料热固性塑料是以热固性树脂为主体成分，加工固化成形后，具有网状体形的结构，受热后不再软化，强热下发生分解破坏，不可以反复成型。

如酚醛塑料、环氧塑料等。

二、常用管材1、焊接钢管是指用钢带或钢板弯曲变形为圆形、方形等形状后再焊接成的,表面有接缝的钢管，也称黑管。

2、镀锌钢管是指为提高焊接钢管的耐腐蚀性能，对一般钢管（黑管）进行镀锌,也称白管。

镀锌钢管的镀锌方式可分为两种，热镀锌和电镀锌。

热镀锌镀锌层厚，镀层均匀。

电镀锌锌层薄，易破损，但是成本低。

3、塑料管聚氯乙烯（PVC）塑料管，是用电石和氯气（电解食盐产生）制成的，根据加入增塑剂的多少，可制成不同硬度的塑料。

其优点是：性质较稳定，有较高的绝缘性能，耐酸，耐腐蚀，能抵抗大气，阳光，潮湿影响，可作为电缆和导线的良好保护层和绝缘物，常用于民用建筑，室内有酸、碱腐蚀性介质的场所。

缺点是不耐高温，在高温下会导致管材老化加速，所以40。

电线规格型号大全电线是电气工程中常用的一种导电材料，其规格型号的选择直接关系到电气设备的安全性和稳定性。

因此，了解各种电线的规格型号是非常重要的。

本文将为大家介绍一些常见的电线规格型号，希望能对大家有所帮助。

1. BV电线。

BV电线是一种常用的裸铜芯聚氯乙烯绝缘电线，其规格型号一般为1.5mm²、2.5mm²、4mm²等。

BV电线适用于家庭、商业和工业领域的电气设备接线，具有导电性能好、绝缘性能优异等特点。

2. BVR电线。

BVR电线是一种软性裸铜芯聚氯乙烯绝缘电线，其规格型号一般为2.5mm²、4mm²、6mm²等。

BVR电线适用于需要柔软性能的场合，如移动式电器设备、电动工具等，具有柔软、耐磨损等特点。

3. RV电线。

RV电线是一种裸铜芯聚氯乙烯绝缘软电线，其规格型号一般为0.5mm²、0.75mm²、1mm²等。

RV电线适用于家庭、商业和工业领域的固定敷设，具有柔软、耐磨损等特点。

4. BVV电线。

BVV电线是一种裸铜芯聚氯乙烯绝缘电线，其规格型号一般为20.75mm²、31.0mm²、41.5mm²等。

BVV电线适用于家庭、商业和工业领域的固定敷设，具有耐高温、耐腐蚀等特点。

5. RVV电线。

RVV电线是一种裸铜芯聚氯乙烯绝缘软电线，其规格型号一般为20.75mm²、31.0mm²、41.5mm²等。

RVV电线适用于家庭、商业和工业领域的固定敷设，具有柔软、耐磨损等特点。

6. KYJV电线。

KYJV电线是一种铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆，其规格型号一般为10mm²、16mm²、25mm²等。

KYJV电线适用于输配电线路、设备配电等场合，具有耐高温、耐腐蚀、抗拉力强等特点。

7. NH-YJV电线。

NH-YJV电线是一种铜芯交联聚乙烯绝缘聚氯乙烯护套耐火电力电缆，其规格型号一般为10mm²、16mm²、25mm²等。

实用标准电线平方数和直径一览表1. 概述标准电线是电气工程中常用的一种导电材料，用于传输电能和信号。

不同线径的电线具有不同的导电能力和承载能力，因此正确选择电线规格对于电气系统的安全运行至关重要。

本文将提供一个实用的标准电线平方数和直径一览表，供工程师和电工参考和使用。

2. 平方数和直径的关系标准电线的平方数和直径之间存在着一定的关系，通常采用国际电工委员会（IEC）标准来确定。

以下是常见电线规格的标准平方数和直径范围：- 0.5平方毫米（mm²）：直径约为0.8毫米（mm）- 0.75平方毫米（mm²）：直径约为0.9毫米（mm）- 1平方毫米（mm²）：直径约为1.0毫米（mm）- 1.5平方毫米（mm²）：直径约为1.2毫米（mm）- 2.5平方毫米（mm²）：直径约为1.4毫米（mm）- 4平方毫米（mm²）：直径约为1.8毫米（mm）- 6平方毫米（mm²）：直径约为2.0毫米（mm）- 10平方毫米（mm²）：直径约为2.6毫米（mm）- 16平方毫米（mm²）：直径约为3.0毫米（mm）- 35平方毫米（mm²）：直径约为4.0毫米（mm）3. 选择标准电线的考虑因素在选择标准电线时，需综合考虑以下几个因素：3.1 承载电流不同规格的标准电线能够承载的最大电流也不相同。

根据需要传输的电流大小，我们可以选择合适的电线规格以确保电线工作在安全的范围内。

3.2 安装条件安装条件也将影响标准电线的选择。

如果电线需要穿过狭小的空间或者弯曲的路径，我们可能需要选择更柔软的电线以方便安装。

3.3 环境要求环境因素如温度、湿度和化学物质的存在也会影响标准电线的选择。

根据实际环境要求，我们应选择具有良好耐热、耐湿等特性的电线。

4. 电线规格表的使用为了方便工程师和电工快速找到所需的电线规格，可以制作一个电线规格表，按平方数和直径的升序排列，如下所示：- 0.5平方毫米（mm²）：直径约为0.8毫米（mm）- 1平方毫米（mm²）：直径约为1.0毫米（mm）- 1.5平方毫米（mm²）：直径约为1.2毫米（mm）- 2.5平方毫米（mm²）：直径约为1.4毫米（mm）- 4平方毫米（mm²）：直径约为1.8毫米（mm）- 6平方毫米（mm²）：直径约为2.0毫米（mm）- 10平方毫米（mm²）：直径约为2.6毫米（mm）- 16平方毫米（mm²）：直径约为3.0毫米（mm）- 25平方毫米（mm²）：直径约为3.6毫米（mm）- 35平方毫米（mm²）：直径约为4.0毫米（mm）使用电线规格表时，只需要根据实际需求找到所需的电线规格，然后查看对应的平方数和直径即可。

电线规格型号大全电线是电气工程中常用的一种导电材料，其规格型号的选择对于工程的安全和稳定起着至关重要的作用。

本文将为大家介绍电线的规格型号大全，希望能够对大家的工程实践有所帮助。

一、导线规格型号。

1. 单芯导线。

单芯导线是由一个导体组成的导线，常用的规格有BV、BVR、BVV等，其截面积范围从0.5mm²至400mm²不等，适用于不同的电气设备和线路布线。

2. 多芯导线。

多芯导线是由多个绝缘导体组成的导线，常用的规格有RVV、RVVP、ZR-RVVP等，适用于需要同时传输多路信号的场合，如监控系统、通信系统等。

3. 裸铜线。

裸铜线是指没有绝缘层的铜导线，常用的规格有BVR、BV等，适用于需要导电性能好、散热快的场合，如家用电器内部布线、接地线等。

二、电缆规格型号。

1. 电力电缆。

电力电缆是用于输送电能的电缆，常用的规格有VV、YJV、ZC-YJV等，适用于各种电力设备和线路的安装。

2. 控制电缆。

控制电缆用于传输控制信号，常用的规格有KVV、KVVP、ZR-KVVP等，适用于需要传输控制信号的设备和系统。

3. 通信电缆。

通信电缆用于传输通信信号，常用的规格有HYA、HYAT、HYAT53等，适用于各种通信设备和系统的安装。

4. 光纤电缆。

光纤电缆是用于传输光信号的电缆，常用的规格有GJFJV、GJFJZY、GJFJBV 等，适用于需要高速、大容量数据传输的场合。

三、特种电线电缆规格型号。

1. 防火电缆。

防火电缆是具有防火性能的电缆，常用的规格有NH-YJV、WDZ-YJY、ZR-BV等，适用于需要防火性能的建筑、地铁、隧道等场合。

2. 耐高温电线。

耐高温电线是能够在高温环境下正常工作的电线，常用的规格有Silicone rubber insulated wire、Teflon insulated wire等，适用于高温炉炼、冶炼等场合。

3. 耐寒电线。

耐寒电线是能够在低温环境下正常工作的电线，常用的规格有XLPE insulated wire、PVC insulated wire等，适用于低温冷冻库、冷藏车辆等场合。

常用电气材料介绍一、高压系统：（一）高压开关柜：常用的型号GG-1A （F ）、JYN 、HXGN 、XGN 、KYN1 分类代号 K —铠装式 J---间隔式 X---箱式2 形式特征 G —固定式 Y —移动式3 安装场所 N —户内 W —室外4 设计序号 由1-3位数字组成5 额定电压 单位KV 后面括号内说明主开关类型Z-真空断路器 F-负荷开关6 主回路方案编号7 断路器操作机构 D —电磁式 T —弹簧式8 环境代号 TH —是热带 TA —干热带 G —高海拔 Q —全工况（二）变压器 （1） 干式变压器 （2） 油浸式变压器（3） 符号说明： SCB10-1600/10,0.4/0.23, DYN11S 是代表三相；C代表环氧树脂浇注绝缘；B 配电变压器；10 设计序号1600/10 是容量1600KVA,高压侧电压10KV ；0.4/0.23 低压侧额定线电压、额定相电压；Dyn11 接线方式表示的是一次侧三相三角形接线，低压侧星形接线，低压侧线电压为11点，即：低压侧线电压超前高压侧线电压30度二、低压开关柜：常用的型号GGD、 GCK、GCS、MNS、MCS1—分类代号 P----开启式低压开关柜 G—封闭式低压开关柜；2—形式特征 G—固定式 C—抽出式 H—固定和抽出混合安装3—用途代号 L或D—动力用 K—控制用4—设计序号5—主电路方案编号6—辅助电路方案编号MNS是采用ABB系列注册商标之一，是ABB专用低压抽屉式开关柜MCS 是智能型低压开关柜1．电容补偿柜：以补偿容量Kvar来确认大小2．非标动力箱（1）落地式常用XL-21（2）壁挂式（明装、暗装）常用XL-063．照明配电箱1结构特征代号 P----开启式 G—封闭柜式；X—封闭箱式 BX—防爆箱式2形式特征 G—固定式 C—抽出式 Z—组合式3用途代号 L或D—动力用 K—控制用 M---照明4设计序号5安装方式暗装用R\明装不标注6设计序号7输出回路数8主开关代号PZ-30系列（室内）（1）明装型（2）暗装型PZ(R)-30XM-02系列（户外）（1）明装型（2）暗装型XM(R)-02防爆型BXM(D)52系列回路数一般为2的倍数和54．插座箱：普通型、防水、防尘型、防爆型型号含义KYN28A-12中置式开关柜KYN1-12装移开关柜XGN15-12交流环网开关柜GCS-低压抽出式开关柜GCK GCL-低压抽出式开关柜MNSG-低压抽出式开关柜GGD-低压固定式开关柜YB-系列预装式变电站XL21-动力配电箱PZ30-照明配电箱三、母线1.按结构分，母线型号及意义QLFM型全连式离相封闭母线FQFM型分段全连式离相封闭母线GXFM型共箱母线GGFM型共箱隔相母线CCX6密集绝缘插接式母线槽CCX-6-2000-A-3000-5GFM-高压共箱封闭母线槽CFW-高强封闭母线槽CCX-密集型封闭母线槽KFM-空气式母线槽LMC-铝壳母线槽NHMC-耐火型母线槽ZMC-照明母线槽2. 母线槽按材质分：铜母线、铝母线、铜铝复合型，按回路：3线制、4线制、5线3.附件：始端箱、连接器、连接器壳、膨胀节、弯头、分支接头、终端盖、固定卡子、插接箱4.安装订货要求:(1)插接口位置选择：上插、左插、右插，双侧插，（2）插接口数量要求：每1米或是3米一个，根据实际需要；（3）由于母线无法现场制作，对于弯头、变径、分支接头等必须由母线厂家在现场实际测量尺寸后定制，通常母线厂家会根据施工图和现场测量数据提供母线连接图，会给每一趟的每一节进行编号，安装时可根据编号顺序进行；四、桥架、线槽XQJ---形式---类别---规格XQJ ----汇线桥架系列 (BHQ—玻璃钢桥架系列)形式-----T梯级式、P盘式、C槽式、ZH组合式类别----类别种类（用阿拉伯数字加英文字母表示）规格---规格或是规格序号（用阿拉伯数字表示）宽*高*重大跨距XQJ—DJ--T—01A—300*1001.按规格分为：梯式（焊接成型）、盘式（一次冲压成型或是焊接成型）、槽式（一次冲压成型）；2.按材质分：钢制、铝合金、不锈钢、复合材料（环氧树脂、玻璃钢、PVC）3.按结构分：普通型、加强型、大跨距（通常是加强型）、带分隔板（动力/控制）4.按表面处理：热镀锌、喷塑、防火5.按用途：6.长度：通常为2、4、6米/节，可根据实际要求定制7.附件：成品支架（根据安装位置的不同分为很多构配件），盖板、盖板锁扣、弯头（水平、垂直上弯、垂直下弯、左上、左下弯通、右上、右下弯头），三通、四通（等径、变径、水平、垂直），连接片、专用连接螺栓、调高片、调宽片、端盖、跨接铜辫子等8.订货时可要求供货商提供产品样本，根据产品样本内的规格型号选择进行订货9.钢制梯式和盘式的钢板厚度要求桥架宽度=b 钢板最小厚度要求B 100 1100 B 150 1.2150 B 400 1.5400 B 800 2800 B 2.510.镀锌层厚度：桥架构件不小于65μm; 螺栓及杆件不小于54μm11.镀锌层附着力测试：划线、划格、镀锌层不剥离、不凸起12.外观检查：表面光滑均匀、致密、不起皮、花斑、局部未镀、划痕等缺陷五、电缆（一）电线电缆产品主要分为五大类:1、裸电线及裸导体制品本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。

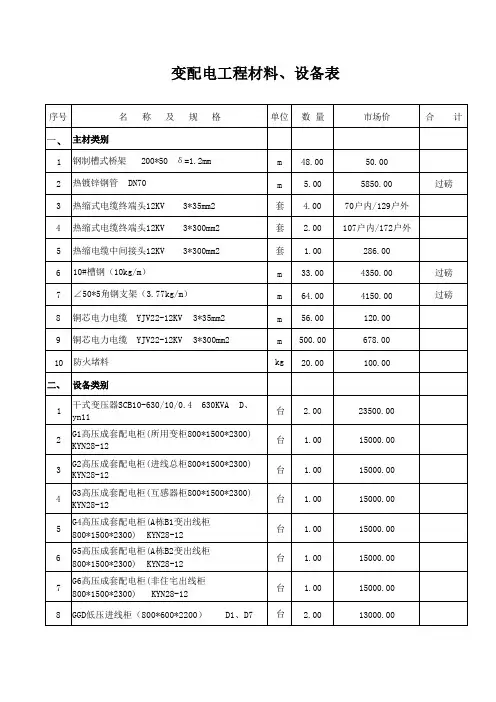

变配电工程材料、设备表序号名称及规格单位数量市场价合计、主材类别1 钢制槽式桥架 200*50 δ=1.2mm m 48.00 50.002 热镀锌钢管 DN70 m 5.00 5850.00 过磅3 热缩式电缆终端头12KV 3*35mm2 套 4.00 70户内/129户外4 热缩式电缆终端头12KV 3*300mm2 套 2.00 107户内/172户外5 热缩电缆中间接头12KV 3*300mm2 套 1.00 286.006 10#槽钢（10kg/m）m 33.00 4350.00 过磅7 ∠50*5角钢支架（3.77kg/m）m 64.00 4150.00 过磅8 铜芯电力电缆 YJV22-12KV 3*35mm2 m 56.00 120.009 铜芯电力电缆 YJV22-12KV 3*300mm2 m 500.00 678.0010 防火堵料kg 20.00 100.00二、设备类别1 干式变压器SCB10-630/10/0.4 630KVA D、yn11台 2.00 23500.002 G1高压成套配电柜(所用变柜800*1500*2300)KYN28-12台 1.00 15000.003 G2高压成套配电柜(进线总柜800*1500*2300)KYN28-12台 1.00 15000.004 G3高压成套配电柜(互感器柜800*1500*2300)KYN28-12台 1.00 15000.005 G4高压成套配电柜(A栋B1变出线柜800*1500*2300) KYN28-12台 1.00 15000.006 G5高压成套配电柜(A栋B2变出线柜800*1500*2300) KYN28-12台 1.00 15000.007 G6高压成套配电柜(非住宅出线柜800*1500*2300) KYN28-12台 1.00 15000.008 GGD低压进线柜（800*600*2200） D1、D7 台 2.00 13000.00注：高低压配电柜具体配置及外形尺寸见配电系统图。
