电气工程常用材料及其应用PPT(共57页)

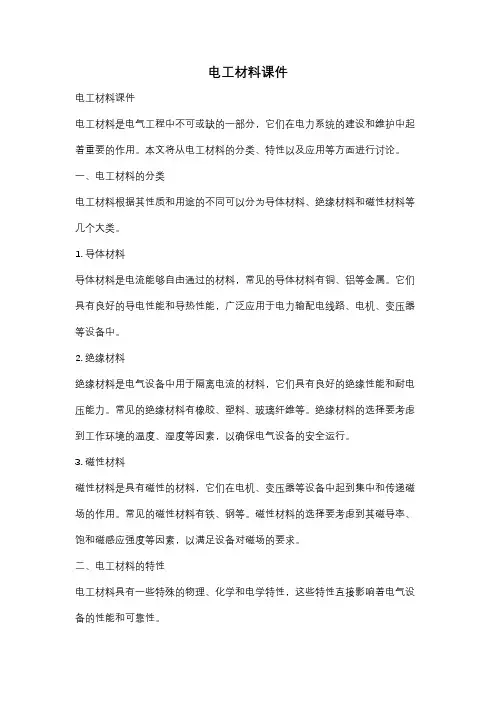

电工材料课件电工材料课件电工材料是电气工程中不可或缺的一部分，它们在电力系统的建设和维护中起着重要的作用。

本文将从电工材料的分类、特性以及应用等方面进行讨论。

一、电工材料的分类电工材料根据其性质和用途的不同可以分为导体材料、绝缘材料和磁性材料等几个大类。

1. 导体材料导体材料是电流能够自由通过的材料，常见的导体材料有铜、铝等金属。

它们具有良好的导电性能和导热性能，广泛应用于电力输配电线路、电机、变压器等设备中。

2. 绝缘材料绝缘材料是电气设备中用于隔离电流的材料，它们具有良好的绝缘性能和耐电压能力。

常见的绝缘材料有橡胶、塑料、玻璃纤维等。

绝缘材料的选择要考虑到工作环境的温度、湿度等因素，以确保电气设备的安全运行。

3. 磁性材料磁性材料是具有磁性的材料，它们在电机、变压器等设备中起到集中和传递磁场的作用。

常见的磁性材料有铁、钢等。

磁性材料的选择要考虑到其磁导率、饱和磁感应强度等因素，以满足设备对磁场的要求。

二、电工材料的特性电工材料具有一些特殊的物理、化学和电学特性，这些特性直接影响着电气设备的性能和可靠性。

1. 导电性导体材料具有良好的导电性能，其电阻率较低。

导体的选择要考虑到其导电性能和成本之间的平衡，以满足电流传输的要求。

2. 绝缘性绝缘材料具有良好的绝缘性能，其绝缘电阻较高。

绝缘材料的选择要考虑到其绝缘电阻、耐电压能力和耐热性能等因素，以确保电气设备的安全运行。

3. 磁导率磁性材料具有良好的磁导率，其磁场传导能力较强。

磁性材料的选择要考虑到其磁导率、饱和磁感应强度和磁滞损耗等因素，以满足设备对磁场的要求。

三、电工材料的应用电工材料广泛应用于电力系统的建设和维护中，下面以电力输配电线路、电机和变压器为例进行介绍。

1. 电力输配电线路电力输配电线路中的导体材料主要用于电流的传输，常见的有铜导线和铝导线。

铜导线具有良好的导电性能和导热性能，适用于高负荷的输电线路。

铝导线具有较低的成本和较轻的重量，适用于长距离输电线路。

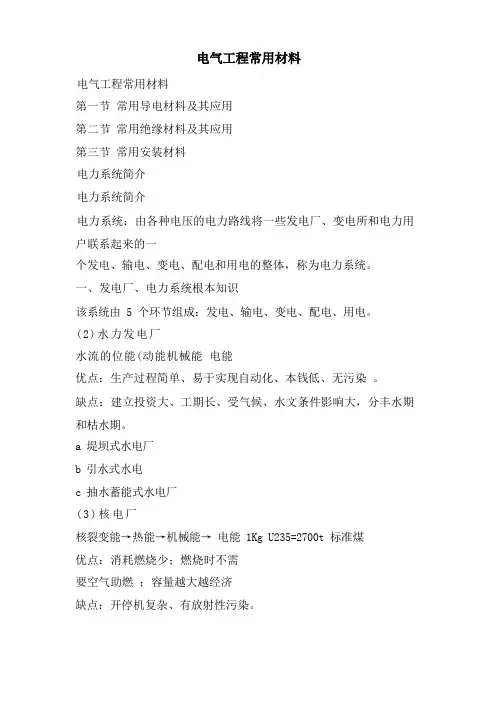

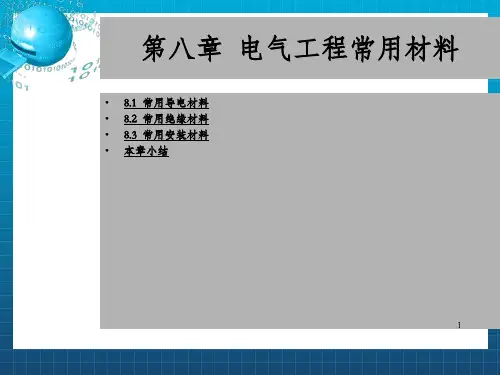

电气工程常用材料第一节常用导电材料及其应用第二节常用绝缘材料及其应用第三节常用安装材料电力系统简介电力系统简介电力系统：由各种电压的电力路线将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。

一、发电厂、电力系统根本知识该系统由 5 个环节组成：发电、输电、变电、配电、用电。

(2)水力发电厂水流的位能(动能机械能电能优点：生产过程简单、易于实现自动化、本钱低、无污染。

缺点：建立投资大、工期长、受气候、水文条件影响大，分丰水期和枯水期。

a 堤坝式水电厂b 引水式水电c 抽水蓄能式水电厂(3)核电厂核裂变能→热能→机械能→ 电能 1Kg U235=2700t 标准煤优点：消耗燃烧少；燃烧时不需要空气助燃；容量越大越经济缺点：开停机复杂、有放射性污染。

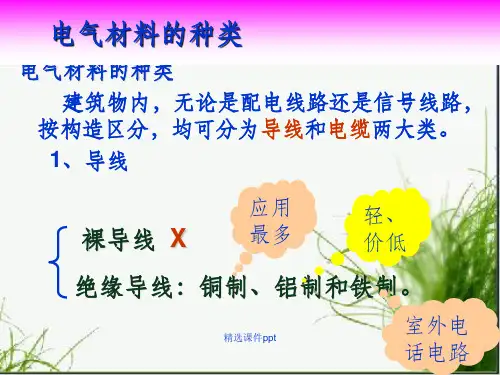

如：浙江秦山核电站 (2*60 万 kw)广东大亚湾核电站(2*90 万kw)阳江核电站 (2*90 万 kw)(4)其它类型电厂风能、太阳能、潮汐能、地热能建造照明及动力供电系统第一节导线导线又称为电线1)绝缘电线：具有绝缘包层2)裸导线导体：普通由钢、铜、铝等金属材料制成裸导体规格 mm2：10、16、25、35… ..绝缘导线规格 mm2 : 0.75、1.0、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240绝缘材料：塑料、橡胶塑料绝缘导线具有耐油、耐酸、防潮、防霉等特点，常用作 500V 以下的照明路线。

例： BV-2.5 铜芯塑料电线，导体截面积为 2.5 mm2 BLV-4.0 铝芯塑料电线，导体截面积为 4.0mm2 橡胶导线具有加工性能好、弯曲性好光老化过程式缓慢等特点例： BX-2.5 铜芯橡胶电线，导体截面积为 2.5 mm2 BLX-4.0 铝芯橡胶电线，导体截面积为 4.0 mm2 BX-16mm2 是什么绝缘材料创造的电线？其导体是什么？导体的截面为多大？ BV-16mm2 是什么绝缘材料创造的电线？其导体是什么？导体的截面为多大？电缆电缆为多芯导线，即在一个绝缘软套内裹有多根相线绝缘的线芯电缆的根本构造：缆芯、绝缘层、保护层常见电缆型号(一)ZR：阻燃型NH: 耐火型vv：铜芯聚氯已烯绝缘聚氯已烯护套电力电缆VLV：铝芯聚氯已烯绝缘聚氯已烯护套电力电缆例： ZR- VV-4X185+1X95 阻燃型铜芯聚氯已烯绝缘聚氯已烯护套电力电缆，电缆内有 4 芯185mm2，1 芯 95mm2 铠装电缆VV22-4X185+1X95：为防止受到机械损伤，而在外层加装钢甲保护层的电力电缆。

常用电气材料介绍培训课件1. 引言本课程旨在介绍常用的电气材料，包括但不限于导线、绝缘材料、电子元件等。

通过学习本课程，您将了解不同类型的电气材料的特点、用途和应用，并为您今后在电气领域的工作提供根底知识。

2. 导线材料2.1 金属导线金属导线是电气系统中常用的导电材料。

常见的金属导线材料有铜、铝等。

铜导线具有良好的导电性能和热稳定性，广泛应用于大多数电气设备中。

铝导线那么是一种较轻的导线材料，常用于输电线路和大型电力设备。

绝缘导线在导线外表覆盖一层绝缘材料，以提供额外的平安保护。

常用的绝缘导线材料有聚氯乙烯〔PVC〕、聚丙烯〔PP〕等。

这些绝缘材料具有良好的电绝缘性能和机械强度，使得导线能够在各种环境条件下平安运行。

2.3 光纤导线光纤导线是一种利用光的传输方式来传输信号的导线材料。

与传统的金属导线相比，光纤导线具有更高的传输速度和更低的传输损耗。

它广泛应用于通信领域，例如高速互联网、电视信号传输等。

3.1 聚合物绝缘材料聚合物绝缘材料是一种常用的绝缘材料，具有良好的绝缘性能和机械强度。

聚合物绝缘材料常用于电线电缆、电气设备等领域。

其中，聚氯乙烯〔PVC〕是最常见的聚合物绝缘材料之一。

3.2 陶瓷绝缘材料陶瓷绝缘材料是一种高温绝缘材料，具有良好的耐高温性能和绝缘特性。

它常用于高温环境下的电气设备和电子元件，例如烧结陶瓷电容器、陶瓷隔板等。

3.3 玻璃绝缘材料玻璃绝缘材料具有良好的绝缘性能和耐湿性能，常用于潮湿环境下的电气设备和电子元件。

它也可以作为绝缘涂料或封装材料使用，以提供额外的保护。

4. 电子元件4.1 电阻器电阻器是一种常用的电子元件，用于限制电流、调整电压和分压等。

常见的电阻器包括固定电阻器、变阻器等。

4.2 电容器电容器用于存储电荷，并具有延迟电流变化的能力。

它常用于滤波、耦合、存储电荷等电路中。

4.3 电感器电感器是一种储存电磁能量的元件。

它常用于滤波、阻止电流、调整振荡频率等。
