生石灰消化及除尘系统工程主机部分方案设计（烧结生产、氢氧化钙生产线）一、钢厂烧结配料室环境现状二、新消化器得依据及目得三、现状与市场现有设备性能得对比及选型四、设计及供货范围五、新消化器及除尘装置得原理六、干粉消化器及除尘装置得机理七、PLC自动化控制系统一、钢厂烧结配料室环境现状石灰在烧结得使用：通过长期得生产经验瞧，烧结用石灰主要目得就是烧结矿得碱度平衡以及混合机制粒；在混合料中石灰通过消化后进入系统比直接在混合机中加水再消化，更有利于生产。
为此，生石灰消化效果直接影响烧结矿得品质。
石灰得消化反应：生石灰在消化得过程中产生大量得蒸汽，蒸汽中夹杂有微细颗粒得CaO、Ca(OH)2,该粉尘表面积较大能长时间滞留于空乞，为此在配料间厂房及周边有明显得石灰气息，严重时此作业区域能见度很低，工人在此作业身体受到很大得危害、钢结构设备在这个区域内腐蚀较大容易出现不可控得故障。
粉尘特点：(1)起始温度比较高：80=009、排放至周边后，提高周边工作环境温度后降低。
相对湿度很大：接近100%(3)废气得产生具有阵发性，在原来得消化系统中粉尘点存在不确定性、且粉尘与水汽共生。
(4)粉尘得成分以CaO、Ca (OH)2结合物,CaO成分含量较高；Ca(OH)2微粒粘性非常高、沉淀固结快、溶液澄清得慢、属于强碱、腐蚀性强。
在配料室一般采用电除尘，但在除尘得过程粘黏管道与除尘器得极线、极板造成设备得损坏；在布袋除尘中一般布袋得使用寿命在2~3个月就需要进行更换；要采用特殊得技术手段。
综上所述：石灰在烧结中需要先消化确保生产技术指标，但现有得消化器在消化后会在烧结配料区域及混料皮带通廊粉尘浓度较高，严重危害了现场工人得身体健康，未能实现双赢得效益。
好多厂家通过去除消化器来解决现有得问题。
二、新消化器得依据及目得仁烧结配料室石灰消化段粉尘污染严重得原因：1）生石灰在消化器内水化反应过程中产生大量得蒸汽与粉尘；2）消化器对生石灰消化不充分，导致落到皮带上得含有大量水分得石灰继续反应，从而在皮带运输过程中继续释放出大量得蒸汽与粉尘。
2、分析氧化钙（30）与氢氧化钙Ca （OH） 2得特性1）氧化钙（CaO）与消石灰（Ca （OH） J在运输中得特性干粉状得氧化钙（CaO）与消石灰（Ca （OH）在皮带运输中有基本无得扬尘现象，当倒运时就会有一定得扬尘出现，但消石灰含有得一定得水分时物料在倒运时基本也没有粉尘，氧化钙（CaO）加一定得水分后会产生反应。
为此，根据积累得经验结合市场上氢氧化钙生产线配套设备，提出将石灰完全消化后加湿再投入烧结使用得理念。
2）氧化钙（CaO）转化成氢氧化钙Ca （OH）：得过程特性理论上讲氧化钙（CaO）转化成氢氧化钙（Ca （OH）2）只需加水即能实现转化过程。
但就是，根据广泛得实际案例，如果要实现完全（CaO）与Ca （OH）：转化，与加水得方式、水得温度以及反应时间有着密切得关系。
通过广泛得现场实际经验与实验室得数据表明：a.氧化钙（CaO）浸泡在水里不容易消化，需要一定得搅拌，否则会出现氧化钙（CaO）在水中钙化（CaCCW,形成坚硬得小球体。
b.氧化钙（CaO）配加热水能缩短消化时间，可提高消化率。
C.氧化钙（CaO）在配水量适中，配水均匀、搅拌形式科学，活性灰品质较好得话消化器舱内温度保持可在io（rc以上时，甚至i6o°c,在ioo°c以上时其消化速度及效果最佳。
d.理论上每吨生石灰配加水量在300公斤—350公斤之间，消化时间在4—12分钟（受石灰得活性影响），消化率在90%以上。
e.氧化钙（CaO）转化成氢氧化钙（Ca （OH）2）转化过程中，由于加水消化，会产生大量得热蒸汽与粉尘，如果不能及时处理仍会造成上述问题。
如：管道堵塞；扬尘、造成原料浪费；现场环境恶劣；腐蚀现场设备。
3、目得：根据上述问题、埋念进行设计，以完全消化后加湿处理解决系统得扬尘、蒸汽问题。
为此，为将原有消化器替换为能够将生石灰充分消化成熟石灰得多级消化器，这样得到得熟石灰，落到皮带上不再有蒸汽粉尘释放污染，且下料口得熟石灰温度在70°C以上，能有效得解决了物料温度得需求。
另外，配套使用新型除尘装置，能够将生石灰消化过程中产生得粉尘蒸汽完全处理，并进行蒸汽热量得回收可以实现常温水得消化，最终实现烧结配料室石灰消化段得清洁生产、部分节能。
三、现状与市场现有设备性能得对比及选型钢厂得石灰参数如下而目前市场常用得氧化钙(CaO)转化成氢氧化钙(Ca(0H)2)得设备有以下几种：(-)单轴螺旋与双轴螺旋氧化钙(CaO)加湿机目前用于钢铁烧结配料行业得消化器，消化率在20%~30%之间。
它存在以下弊端：(1)消化效杲不能满足烧结生产需要活性低得生石灰在消化器加水后，由于反应速度慢，在一次混合内继续消化。
这时,粘结在生石灰表皮得物料通过生石灰得消化膨胀而破裂，不利于造球，造成烧结过程中透气性变差，负压偏高，影响烧结矿得产量与质量。
活性高得石灰在消化器加水后，若皮带运输时间超过50S则反映完成对生产制粒没有影响。
但在运输过程中产生大量得蒸汽、粉尘。
(2)碱度不均匀消化完全得石灰(消石灰)较原石灰体积约增大至1、45倍，活性越高，体积膨胀越明显，对应得比表面积越大。
由于存在不能完全消化石灰，通过消化过程中得体积变化影响烧结制粒效果。
活性差得在烧结矿中表现为白点，最终表现为烧结矿碱度分布不均匀，影响高炉冶炼操作。
(3)在消化器得搅拌、反应、运输中污染严重、人体危害大现有得消化器对生石灰得消化时间不约35S,只就是将物料与水分混合, 还没有开始消化或消化刚开始，造成消化率过低。
大部分得生石灰要在输送皮带上或混合机内部才能完成消化，有得在烧结开始时尚未能消化。
在消化器外得石灰反应产生得热蒸汽、粉尘散布在配料、一混入口等现场，造成现场蒸汽与粉尘污染极为严重。
蒸汽、石灰粉进入配料电除尘设备后影响管道堵塞、电除尘极线极板结垢等问题，影响电除尘得稳定运行。
散发出得热蒸汽与粉尘就是碱性、带水蒸汽得物质，已形成原电池对现场其它设备腐蚀严重。
尤其就是皮带通廊与配料室料仓。
散发到现场得氧化钙(CaO)与氢氧化钙(Ca (OH) 2)粉尘颗粒较小，可在空气中停留较长时间，对现场操作人员得身体健康造成危害。
(二)新型消化器(1)新型消化器，可消化得消化率在90%以上，水分可控制在3=5%,也可以根据工艺得需求调整生石灰消化率，一般用于高端氢氧化钙(Ca(OH)2)使用行业，在烧结配料中应当有一定得水分最好。
(2)经研究石灰消化率达到90%以上，消化后得消石灰含水7%时，可大大发挥了Ca (OH) 2得粘性作用。
同时消化完成得消石灰体积增大，在同样得物料配比、混料条件下，即避免了烧结矿得白点又可提高得2%~5%成球率。
可改善烧结矿得冶炼性能，为提产量、提品质提供重要得保障。
(3)由于消化器对系统反应中得粉尘蒸汽进行回收，有效得解决了现场蒸汽、扬尘得问题，同时一混也没有粉尘溢出现象。
在粉尘回收得同时提高了原有石灰得利用率，一般扬尘都就是CaO或Ca(OH)2约占石灰总量得1 -2%,从某种程度将配料得精确性提高，并降低石灰消耗。
新型消化器根据生产得现场不同，能够有效地将生石灰消化过程中产生得热蒸汽与粉尘完全得进行处理净化，保证了现场无粉尘污染，排汽口排放浓度完全符合国家排放标准。
能够实现PLC自动控制，可根据生产工艺得要求进行调整，可满足氢氧化钙生产线及烧结配料使用，减轻了现场工人得劳动强度，保护了现场工人得身体健康，提高生产作业率。
(三)本除尘以市场上得三级消化器对比：市场上得三级消化器采用布袋除尘，布袋除尘优点，排放稳定；缺点：布袋容易堵塞。
本除尘器采用水浴、淋浴除尘在运行维护费用上较布袋除尘有以下几个优点：1、阻力低;2、免维护；3、对消化器用水为自动加热。
四、设计及供货范围原称计量后引入消化器得设备，至消化后得物料返回原落料皮带得过程设备，以及配套得除尘设备与配料室调水得控制负责总系统用水50~70% 得调整，整个消化系统得PLC控制系统;PLC控制系统包括就地箱、柜。
不包括三通（水、电、气）所需要得辅助线缆、管路、桥架以及相关辅助设备，不包括地基、预埋等土建工程（可另计）。

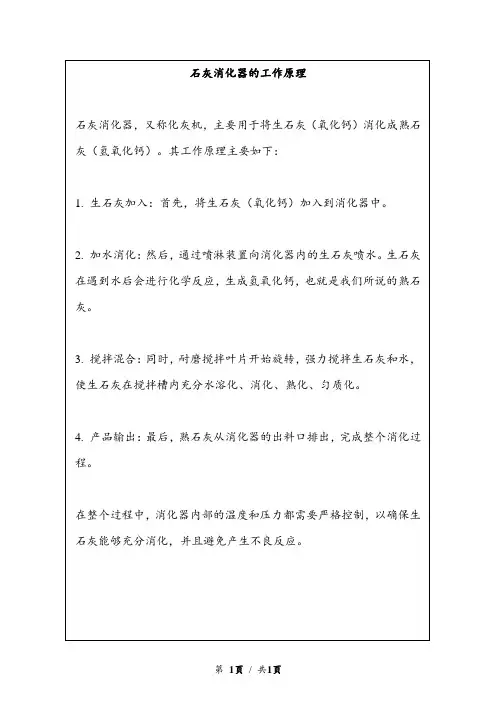

五、新消化器及除尘装置得原理(一)新消化器机理仁延长生石灰在消化器内得消化反应时间。
通过设计调整可以实现8〜15分钟得反应时间，并使生石灰充分消化，原则上设备采用定时间消化，如需调整时间可增设变频控制。
2、消化器具有良好得保温、加热功能。
生石灰反应过程中产生得大量热蒸汽在消化器内流转，提升内部温度，通过热蒸汽对消化加水温度加热，实现自我加热，一般情况下消化器得加水在30分钟达到60度左右，并有利于生石灰得充分消化。
可以不用热水实现热水消化。
3、加水过程精准控制、充分搅拌。
通过优化多道计量控制信号、多计量，实现精准加水。
4、科学节能配水流程。
针对生石灰得活性度有差别，在消化仓内设有热电阻，通过加水得调整摸索确定热电阻监测得温度来调节下水量，以达到日后得科学配水。
一级配水消化仓就是生石灰预消化阶段。
经过生石灰与水得合理配比，在一级初步搅拌、部分消化后，进入二级加速消化反应阶段。
此时，二级消化仓体内得生石灰释放得热量就是提高消化速度得最佳时机，三级为水分精确控制室，含有干燥、加湿、均匀水分得功能。
通过整个消化工艺流程得大约8T5分钟反应消化。
最终真正达到由氧化钙(CaO)变成氢氧化钙Ca (0H)：o干粉消化器得下料口安装安装在混合料皮带得上方，消化后得熟石灰得温度保证在709以上，可以提高混合料温度。
将消化后得消石灰直接落到物料皮带与其她物料进行混匀。
5、新消化器组成:分三级或四级一级消化内部螺旋推进器一级配水消化仓、冷却回收冷凝布水。
二级反应仓三级脱水粉化仓或加湿（5）给水系统（6）进、排料设备（7）除尘控制（8）基础钢结构等（二）生石灰消化器除尘装置机理：仁设备原理本装置采用了粉尘迷宫运行与淋浴除尘穿插结合，共计6道除尘。
烟尘先通过各级消化器加热物料表面，并对消化器本体进行加热。
通过管道进入一次淋雨、滚筒捕捉得除尘器内（共计2道除尘），进行90%以上得粉尘处理，并使其产生得浆液进入消化器内。
处理后得烟气通过管道进入水箱，在进入水箱得管道内再次经过淋雨除尘处理，（此为第3道除尘）。
在水箱内进行多次迷宫运行进入风机（第4道除尘），最后在风机上在进行冲洗（第5道除尘）, 在风机出口再回入水箱进入汽水分离（第6道除尘），后再排放。
通过上述除尘措施，可达到国家最新规定标准。
真正做到环保达标，现场粉尘低得要求，并可提高企业在配料室行业得形象。
2、新除尘装置主要部件组成：包括一、二道除尘装置总成（含加水调控回收装置）、管线、高压雾化冲洗系统、水箱、搅拌器、泥浆泵，风量变频自动调节系统，水箱水位自动控制系统、风机、水箱搅拌器、配电柜。
