增强聚丙烯FRPP模压排水管(DN400)

浅谈常用市政排水管材的选用[摘要] 近年来,市政排水管道新型管材管得到广泛应用,传统的混凝土和钢筋混凝土管由于管材重、定尺较短、运输施工不便等原因常被取而代之,但是混凝土和钢筋混凝土管也以其经济、后期管养方便、施工技术成熟而常被选用。

本文对目前主要常用排水管材进行介绍,并将这些管材各方面的性能进行了比较,为市政工程项目排水管材的选用提供指导。

[关键词] 市政排水管材选用1.前言市政排水管道按用途和输送水质的不同可以分为雨水管道、污水管道和雨污合流管道;按照是否承压,可以分为压力管道和重力流管道;按照管径的大小,管径小于800mm,称为小管径,其余的一般通称大管径;按照材质不同,比较常用的管道可以分为塑料管道、混凝土和钢筋混凝土管、金属管道等。

管材的选用,一般根据排水工程设计的性质、工程地质特点、管道埋深、施工条件,结合考虑工期、经济要求进行综合考虑选用。

传统金属管道镀锌钢管和普通铸铁管,由于在水环境中特别易腐蚀、自重大,在市政排水中除了压力管、过江管以外,鲜有用到。

市政排水建设中,比较常用到的是重力流管,目前用得比较多的是塑料管道、混凝土和钢筋混凝土管,下面对这两种常用管材进行介绍,指导选用。

2.常用市政排水管材2.1.塑料管塑料管是合成树脂加添加剂经熔融成型加工而成的制品。

添加剂有增塑剂、稳定剂、填充剂、润滑剂、着色剂、紫外线吸收剂、改性剂等。

2.1.1塑料管的主要优点(1)化学稳定性好,不受环境因素和管道内介质组分的影响,耐腐蚀性好。

(2)导热系数小,热传导率低,绝热保温,节能效果好。

(3)水力性能好,管道内壁光滑,阻力系数小,不易积垢,管内流通面积不随时间发生变化,管道阻塞机率小。

(4)相对于金属管材密度小,材质轻,运输安装方便,维修容易。

(5)可自然弯曲或具有冷弯性能,可采用盘管供货方式,减少管接头数量。

2.1.2塑料管的主要缺点(1)力学性能差,抗冲击性不佳,刚性差,平直性也差,因而管卡及吊架设置密度高。

目录1.目的 (2)2.编制依据 (2)3.适用范围 (2)4.材质要求 (2)5.施工工艺及技术要求 (3)6.质量要求 (8)7.给排水管道施工工艺流程图 (9)11.目的明确给排水管道工程施工作业的工艺流程、操作要点和相应的工艺标准，指导给排水管道工程施工作业。

2.编制依据1.1施工承包合同及招投标文件。

1.2喀什市阿瓦提路K0+000—K6+100阶段施工图。

1.3交通部、建设部现行相关设计规范、施工规范（指南）、国家标准、市政公路施工技术指南、验收标准及暂行规定。

1.4现场施工调查所获得的有关资料。

1.5各种人员、机械设备及材料的配置情况。

3.适用范围适用于阿瓦提路给排水管道工程施工。

4.材质要求4.1排水管道：水泥、砂、石、钢材、半成品等材料必须经试验后方可使用。

污水主管、支管及雨水口管均采用增强聚丙烯FRPP模压排水管（环刚度SN≥8KN/㎡，位于机动车道下或者当管道埋深H≥4m时，环刚度采用SN≥12.5KN/㎡）。

4.2给水管道：水泥、砂、石、钢材、半成品等材料必须经试验后方可使用。

管节表面应无斑疤、裂纹、严重锈蚀等缺陷，焊接钢管和球墨铸铁管内壁采用离心涂水泥砂浆防腐；球墨铸铁管外壁采用除锈后刷二2道热沥青防腐；管件经除锈后，涂刷防腐底漆二道，面漆二道。

焊接钢管采用除锈后环氧煤沥青玻璃纤维布特强级防腐。

如果管道、管件出厂已做标准防腐，则现场检查破损处亦按上述要求补内外防腐。

焊接钢管焊缝处需补做内外防腐。

5.施工工艺及技术要求5.1施工准备⑴核查地质资料，结合设计参数，选择合适的施工机械和施工方法。

⑵检查材料质量，不合格的不让进场。

⑶测量控制中心线和水准点。

⑷平整场地，清除障碍物，标记处理场地范围内地下构造物及管线。

5.2排水管道施工工艺⑴测量放样根据设计图纸及管道中心线和水准点正确地进行管道的测量放样工作，并设置固定可靠的护桩。

⑵沟槽开挖污水管渠采用大开挖埋设。

根据本工程原地面标高及管道设计深度，均放坡1：0.75开挖施工。

玻纤增强聚丙烯聚丙烯异形肋模压排水管是以聚丙烯（PP）树脂为主要原材料，掺加玻璃纤维、炭黑等增强剂、高抗氧剂，经混炼、注塑、模压成型的一种加筋管材。

FRPP聚丙烯异形肋模压排水管口径从DN200~DN1200mm。

FRPP 聚丙烯异形肋模压排水管是新型排水、排污管道，已得广大用户认可。

那么它在施工方面有哪些技术要求，具体的施工程序又有哪些呢？下面就为大家介绍一下。

FRPP模压排水管施工技术要求及施工程序:1、一般规定1）FRPP异形肋膜压排水管开槽施工工艺，应由设计根据施工现场环境，槽深，地下水位高低，土质情况，施工设备及季节影响等因素决定。

2）槽底宽度为管外径两侧各加300mm的工作面。

2、沟槽开挖1）沟槽开挖时，应严格控制基地高程，不得超挖和扰动基面。

接近基面最好用工人清理。

2）槽底不得受水浸泡，若槽底有渗水应开边沟排水。

3、沟槽质量标准1）槽底松散土，淤泥，大石块等杂物必须清除，保持槽底不进水。

2）槽底高程，槽底中线，沟槽边坡应符合设计要求。

一、FRPP模压排水管管道基础：1、管道基础除有特殊要求外，基础设计厚度采用150,mm，用35-50mm碎石或砾石砂铺筑，其上用50mm黄砂（中.粗砂）整平，基础宽度与沟槽同宽。

2、基础夯实紧密，表面平整。

3、管道基础质量标准1）管道基础不得铺筑在淤泥或松散土上。

2）管道基础应表面平整，两井之间应顺直。

二、FRPP模压排水管铺设程序：1、铺管（1）待用的管道安装应按产品外观质量标准进行逐节检验，不符合外观质量标准者不得使用，并做好记号，另行处理。

（2）管道现场搬运应用人工搬运，搬运时必须轻抬轻放。

严禁管道在地面上拖拉。

（3）用人工下管道沟槽内，人工下管时，可由地面人员将管材传递给沟槽地施工人员；对大口径管材或沟槽较深，可以用非金属绳索系住管身两端，保持管身平衡均匀溜放至沟槽内，严禁将管材由槽边翻滚入槽内。

若用起重设备下管时，应用非金属绳索系住管身两端，严禁串心吊装。

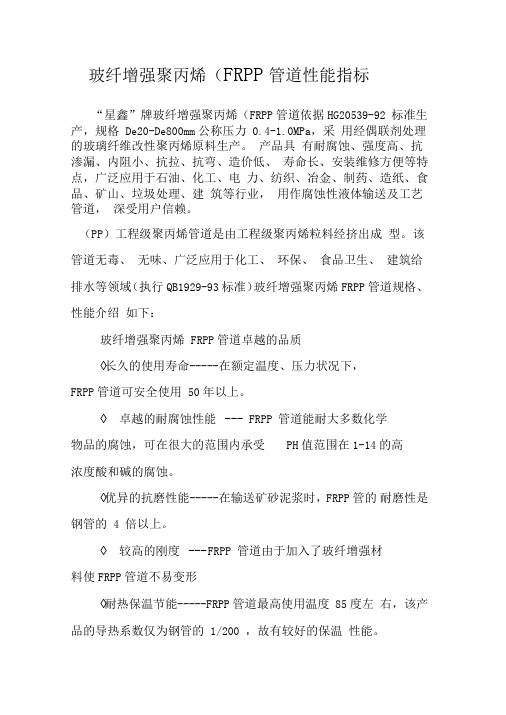

玻纤增强聚丙烯（FRPP管道性能指标
“星鑫”牌玻纤增强聚丙烯（FRPP管道依据HG20539-92 标准生产，规格De20-De800mm公称压力0.4-1.0MPa，采用经偶联剂处理的玻璃纤维改性聚丙烯原料生产。

产品具有耐腐蚀、强度高、抗渗漏、内阻小、抗拉、抗弯、造价低、寿命长、安装维修方便等特点，广泛应用于石油、化工、电力、纺织、冶金、制药、造纸、食品、矿山、垃圾处理、建筑等行业，用作腐蚀性液体输送及工艺管道，深受用户信赖。

（PP）工程级聚丙烯管道是由工程级聚丙烯粒料经挤出成型。

该管道无毒、无味、广泛应用于化工、环保、食品卫生、建筑给排水等领域（执行QB1929-93 标准）玻纤增强聚丙烯FRPP管道规格、性能介绍如下：
玻纤增强聚丙烯FRPP管道卓越的品质
◊长久的使用寿命-----在额定温度、压力状况下，
FRPP管道可安全使用50年以上。

◊卓越的耐腐蚀性能--- FRPP 管道能耐大多数化学
物品的腐蚀，可在很大的范围内承受PH值范围在1-14的高
浓度酸和碱的腐蚀。

◊优异的抗磨性能-----在输送矿砂泥浆时，FRPP管的耐磨性是
钢管的 4 倍以上。

◊较高的刚度--- F RPP 管道由于加入了玻纤增强材
料使FRPP管道不易变形
◊耐热保温节能-----FRPP管道最高使用温度85度左右，该产
品的导热系数仅为钢管的1/200 ，故有较好的保温性能。

◊可靠的连接性能FRPP 管热熔接口的强度高于管道本体，接缝不会由于土壤移动或载荷的作用而断开。

◊良好的施工性能FRPP 管道质轻，焊接工艺简单，施工方便，工程综合造价低。

给排水管材选用表（室外埋地排水管）序号 管材名称 管材规格 连接方式 适用规范、标准 标准图号 备注1 硬聚氯乙烯（PVC－U）平壁管公称外径：De160De200De250De315 De400De500De630①承插粘接De160、De200（适用于建筑小区排水）②承插胶圈接口De160～De630(属柔性连接)《埋地硬聚氯乙烯排水管道工程技术规程》CECS122：200104S520《埋地塑料排水管道施工》一般土质基底铺设100mm粗砂垫层；较差土质基底铺设200mm砂砾石垫层2 硬聚氯乙烯（PVC－U）加筋管公称直径：DN225 DN300 DN400DN500 承插胶圈接口《埋地硬聚氯乙烯排水管道工程技术规程》CECS122：200104S520《埋地塑料排水管道施工》一般土质基底铺设100mm粗砂垫层；较差土质基底铺设200mm砂砾石垫层3 硬聚氯乙烯（PVC－U）双壁波纹管公称外径：De160De180De200De225 De250De280De315De355De400 De450De500De560De630De710 De800De900De1000De1100 De1200其中常用的有：De225 De315De400De500De630De800De900De1000De1100De1200承插胶圈接口《埋地硬聚氯乙烯排水管道工程技术规程》CECS122：200104S520《埋地塑料排水管道施工》一般土质基底铺设100mm粗砂垫层；较差土质基底铺设200mm砂砾石垫层4 硬聚氯乙烯（PVC－U）钢塑复合缠绕管公称直径：DN200DN300DN400DN500 DN600DN700 DN800 DN900 DN1000DN1200内套管粘接《埋地硬聚氯乙烯排水管道工程技术规程》CECS122：200104S520《埋地塑料排水管道施工》一般土质基底铺设100mm粗砂垫层；较差土质基底铺设200mm砂砾石垫层序号 管材名称 管材规格 连接方式 适用规范、标准 标准图号 备注5 聚乙烯（PE）双壁波纹管公称外径：De160De200De250De315 De400De500De630De800 De1000 De1200承插胶圈接口《埋地聚乙烯排水管道工程技术规程》CECS164：200404S520《埋地塑料排水管道施工》一般土质基底铺设100mm中粗砂垫层；较差土质基底铺设200mm砂砾石垫层公称直径：DN150 DN200 DN225 DN250 DN300DN400 DN500 DN600 DN800 DN1000DN1200①承插胶圈接口②双承胶圈接口③哈夫外固接口6 聚乙烯（PE）缠绕结构壁管公称直径：DN150DN200DN300DN400DN500DN600DN700DN800DN900DN1000DN1100 DN1200 DN1300 DN1400DN1500 DN1600 DN1700 DN1800DN1900 DN2000 DN2100 DN2200DN2300 DN2400DN2500①承插胶圈接口②双承胶圈接口③电熔，热熔④不锈钢卡箍等《埋地聚乙烯排水管道工程技术规程》CECS164：200404S520《埋地塑料排水管道施工》一般土质基底铺设100mm粗砂垫层；较差土质基底铺设200mm砂砾石垫层7 聚乙烯（PE）钢塑复合缠绕管公称直径：DN600DN700DN800DN900DN1000DN1200内接套管焊接《埋地聚乙烯排水管道工程技术规程》CECS164：200404S520《埋地塑料排水管道施工》一般土质基底铺设100mm粗砂垫层；较差土质基底铺设200mm砂砾石垫层8 钢带增强聚乙烯（PE）螺旋波纹管公称直径：DN800DN1000DN1200①焊接②内衬焊接热熔《埋地聚乙烯排水管道工程技术规程》CECS164：200404S520《埋地塑料排水管道施工》一般土质基底铺设100mm粗砂垫层；较差土质基底铺设200mm砂砾石垫层序号 管材名称 管材规格 连接方式 适用规范、标准 标准图号 备注9 增强聚丙烯（FRPP）模压管公称直径：DN200DN225DN300DN400 DN500DN600 DN700 DN800 DN900 DN1000DN1100 DN1200标准管长：2000mm承插胶圈接口04S520《埋地塑料排水管道施工》一般土质基底铺设100mm粗砂垫层；较差土质基底铺设200mm砂砾石垫层10 玻璃纤维增强塑料夹砂（RPM）管公称直径：DN400DN500DN600DN700DN800DN900DN1000DN1200①承插胶圈接口②双承胶圈接口《埋地给水排水玻璃纤维增强热固性树脂夹砂管管道工程施工及验收规程》CECS129：200104S520《埋地塑料排水管道施工》一般土质基底铺设100mm粗砂垫层；较差土质基底铺设200mm砂砾石垫层11 高密度聚乙烯（HDPE）双壁波纹管公称直径：DN500DN600DN800 DN1000DN1200承插胶圈接口参04S520《埋地塑料排水管道施工》一般土质基底铺设100mm粗砂垫层；较差土质基底铺设200mm砂砾石垫层12 高密度聚乙烯（HDPE）承插式双壁缠绕排水管公称直径：DN200DN300DN400DN500DN600DN700DN800DN900DN1000DN1100DN1200 DN1300 DN1400 DN1500DN1600 DN1700 DN1800 DN1900DN2000 DN2100 DN2200DN2300DN2400DN2500 DN2600 DN2700DN2800 DN2900 DN3000可配套HDPE塑料检查井承插胶圈接口参04S520《埋地塑料排水管道施工》一般土质基底铺设100mm中粗砂垫层；较差土质基底先铺设150mm砂砾石垫层，上面再铺50mm中粗砂垫层注：塑料排水检查井井筒外径d200――适用De160塑料排水管道；井筒外径d315――适用De160、De200、De250、De315塑料排水管道；井筒外径d450――适用De315、De400塑料排水管道；井筒外径d630――适用De400、De500、De630、De710、De800塑料排水管道。

第七章管网项目的新技术、新材料运用7.1排水方面7.1.1管材部分FRPP增强聚丙烯模压排水管道（适用于≤d1200管道）增强聚丙烯模压管（FRPP）受外压变形不易损坏，内壁光滑平整，流量大，同流量条件下，可缩小管径,减少土建工程量；重量轻，连接方便，施工快速；橡胶圈承接插口连接，施工方便，质量可靠；柔性接口，抗不均匀沉降能力强，不易渗漏；工作内压达0.15MPa，抗渗漏，环保效果好；耐酸碱等绝大部分介质腐蚀；管内不结垢，基本不用疏通；使用寿命长，正常使用可达50年。

能抗不均匀沉降，每节2米长，环刚度高，抗压能力强，特别适应地下水位高，不均匀沉降较严重的松软地质和地下管线复杂区域。

HDPE塑钢缠绕管（适用于大管径）重量轻，安全简便，密封性能好，施工成本低；由于塑钢缠绕管具有较高的刚度重量比，因此其重量轻于任何种类环刚度与之相同的纯塑料管材。

由于钢塑两种材料的弹性模量比大于200，重量比大于7.85，因此与纯塑管相比，钢带增强极易使管材（特别是大直径管材）具有足够安全可靠的环刚度及相对较高的刚度重量比。

由于管材环刚度高，轴向柔性好，当发生土壤不均匀沉降，地下水浮升，地面局部载荷过大，地震等突发性载荷及灾害时，管材可通过弹性变形来化解由此产生的应力，避免管材连接处因承受过大的应力及变形而泄露或破坏。

使用寿命可长达五十年。

柔韧性，无泄漏、抗冲击，良好的柔韧性使管道可以轻易地沿着管沟地势安放、容易避开敷设过程中的障碍物以及适应沼泽地区和土质松软地区的土壤沉降。

7.1.2管道基础处理部分施工验收规范的处理方式：该要求中如采用符合要求的原土，对于原土的质量不易控制，并根据施工验收规范2008P22页第7点：考虑到控制施工质量和后期管道的正常运行，并结合目前主城中遇到的管道问题处理经验，建议采用以下两种方式对管道基础及回填加固。

1、按照规范明确回填材质为砂夹石，以便于后期施工及计价。

2、针对大管径、特殊基础进行处理。

给排水中常见管材及性能介绍给排水工程中最常用的材料就是各种管材，而你对这些常用管材又有哪些了解呢？不同的管材，不同的作用与用法，让我们一起了解一下吧！一、聚乙烯（PE）管PE管加工时不添加重金属盐稳定剂，材质无毒性，无结垢层，不滋生细菌，很好地解决了城市饮用水的二次污染。

除少数强氧化剂外，可耐多种化学介质的侵蚀；无电化学腐蚀。

在额定温度、压力状况下，PE管道可安全使用50年以上。

PE管韧性好，耐冲击强度高，重物直接压过管道，不会导致管道破裂。

PE管热熔或电熔接口的强度高于管材本体，接缝不会由于土壤移动或活载荷的作用断开。

管道质轻，焊接工艺简单，施工方便，工程综合造价低。

点这免费下载施工技术资料。

2、无规共聚聚丙烯（PP-R）给水管PP-R管又叫三型聚丙烯管，采用无规共聚聚丙烯经挤出成为管材，注塑成为管件。

是欧洲90年代初开发应用的新型塑料管道产品。

PP-R是80年代末，采用气相共聚工艺使5%左右PE在PP的分子链中随机地均匀聚合（无规共聚）而成为新一代管道材料。

它具有较好的抗冲击性能和长期蠕变性能。

PPR管优点：价格适中、性能稳定，耐热保温，耐腐蚀，内壁光滑不结垢、管道系统安全可靠，并不渗透，使用年限可达50年。

号称永不结垢、永不生锈、永不渗漏、绿色高级给水材料。

PPR管缺点：施工技术要求高，需采用专用工具及专业人士进行施工，方能确保系统安全。

PPR管材应用领域：1、建筑物的冷热水系统，包括集中供热系统；2、建筑物内的采暖系统、包括地板、壁板及辐射采暖系统；3、可直接饮用的纯净水供水系统；4、中央(集中)空调系统；5、输送或排放化学介质等工业用管道系统。

3、铝塑复合给水管铝塑复合管是最早替代铸铁管的供水管，其基本构成应为五层，即由内而外依次为塑料、热熔胶、铝合金、热熔胶、塑料。

铝塑复合管有较好的保温性能，内外壁不易腐蚀，因内壁光滑，对流体阻力很小；又因为可随意弯曲，所以安装施工方便。

市场上主要有三种铝塑给水管：1、PE／AL／PE（Polyethylene/Aluminum/Polyethylene）；2、PE／AL／PEX（Polyethylene/Aluminum/Crosslinked Polyethylene）；3、PEX／AL／PEX（Crosslinked Polyethylene/Aluminum/Crosslinked Polyethylene）。

PP管规格表外径公称通径外径偏差0.3Mpa 0.4Mpa 0.6Mpa 0.8Mpa 1.0Mpa Φ25 DN20 ±0.3 1.7 2.1 Φ32 DN25 ±0.3 1.7 2.2 2.7 Φ40 DN32 ±0.4 2.0 2.7 3.3 Φ50 DN40 ±0.5 1.8 2.6 3.4 4.2 Φ63 DN50 ±0.5 2.2 3.3 4.3 5.2 Φ75 DN65 ±0.7 2.0 2.6 3.9 5.1 6.2 Φ90 DN80 ±0.9 2.4 3.2 4.7 6.1 7.5Φ110 DN100 ±1.0 2.9 3.9 5.7 7.4 9.1Φ125 DN100 ±1.2 3.3 4.4 6.5 8.4 10.4 Φ140 DN125 ±1.3 3.7 4.9 7.2 9.5 11.6 Φ160 DN150 ±1.5 4.2 5.6 8.3 10.8 13.3 Φ180 DN150 ±1.7 4.8 6.3 9.3 12.2 14.9 Φ200 DN180 ±1.8 5.3 7.0 10.3 13.5 16.6 Φ225 DN200 ±2.1 6.0 7.9 11.6 15.2 18.7 Φ250 DN225 ±2.3 6.6 8.7 12.9 16.9 20.7 Φ280 DN250 ±2.67.4 9.8 14.4 18.9 23.2 Φ315 DN300 ±2.98.3 11.0 16.2 21.2 26.1 Φ355 DN350 ±3.29.4 12.4 18.3 23.9 29.4 Φ400 DN400 ±3.610.6 14.0 20.6 27.0 33.1 Φ450 DN450 ±4.111.9 15.7 23.1 30.3 37.3 Φ500 DN500 ±4.513.2 17.5 25.7 33.7 *41.4 Φ560 DN550 ±5.114.8 19.6 28.7 37.7 *46.4 Φ630 DN600 ±5.516.6 22.0 32.4 *42.4 *52.2 Φ710 DN700 ±6.018.7 24.8 36.5 *47.8 *58.8 Φ800 DN800 ±6.821.1 27.9 *41.1 *53.9Φ900 DN900 ±7.623.8 31.4 *46.3 *60.6Φ1000 DN1000 ±8.526.4 34.9 *51.4Φ1100 DN1100 ±9.329.0 *38.4 *56.5Φ1200 DN1200 ±10.231.7 *41.8 *61.7备注：0.3Mpa只适用于风管系列；带“*”的管道壁厚只作为参考。

龙安居综合贸易中心广场景观工程雨水管碰头施工措施编制人：审核人：编制单位：编制日期：雨水管与市政管网碰头施工措施龙安居室外给排水工程绿化雨水管道与市政管网碰头管道施工，因园区内绿化雨水管线须穿越绿化带、盲道、人行道连至行车道内市政雨水检查井，绿化种植区地下敷设有多条管线，涉及天然气管线、电气预埋管及绿化喷灌管道，故施工难度及施工危险系数增大，根据给排水施工方案及往期施工经验，为确保工程施工质量及安全特编制此措施。

一、施工内容C区雨水管线（DN400增强型聚丙烯FRPP异性肋模压排水管）出园区最后一个雨水检查井至市政雨水检查井之间的管道。

二、施工示意图三、施工工序人工开挖、掏洞基础砂垫层管道铺设、碰头灌水试验土方回填四、施工技术措施1.绿化种植区内地下管道较多，为避免管道被破坏，电气预埋管、天然气管道及绿化喷灌管下的管沟采用人工掏洞的方法打通，绿化种植区其余管道土方开挖采用人工挖土方。

开挖沟槽严格控制基底高程，不得扰动基原状土层。

2.管底以下原状土地基上铺设一层厚度为150MM厚的中粗砂基础层。

3.管道安装1)碰头管道及接口市政管道采用d500混凝土管(柔性接口乙型承插口管)，故与之碰头的园区雨水管网管道采用DN600增强型聚丙烯FRPP异性肋模压排水管（胶圈连接），经大小头转换成DN400增强型聚丙烯FRPP异性肋模压排水管连至园区雨水检查井。

碰头管道因管沟狭小整根管（6米）无法一次性铺设须分段安装。

碰头接口如下图所示：2)管道基础承插口接口部分混凝土基础与管身混凝土基础连续浇筑，基础采用200MM厚 C15混凝土。

3) 清理承口清刷承口，铲去所有粘结物，如砂子、泥土和松散土涂层及可能污染水质、划破胶圈的附着物。

4)清理胶圈，上胶圈将胶圈清理洁净，上胶圈时，使胶圈弯成心形或花形放在承口槽内就位，并用手压实，确保各个部位不翘不扭。

胶圈存放注意避光，不要叠合挤压，长期贮存在盒子里面，或用其他东西罩上。
