着色玻璃

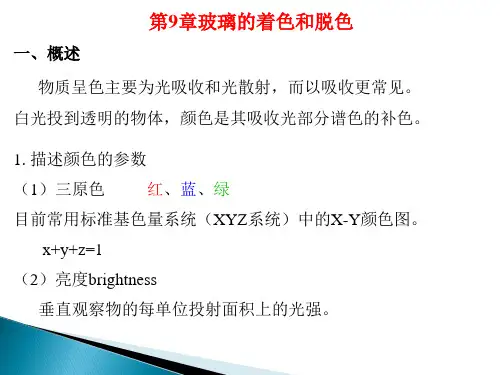

第⼆讲有⾊光学玻璃第⼆节有⾊光学玻璃⼀、有⾊光学玻璃的分类及牌号（有⾊光学玻璃按着⾊剂的种类不同可分为）1、离⼦着⾊选择吸收玻璃着⾊剂在玻璃中呈离⼦状态，称离⼦着⾊选择吸收玻璃。

离⼦着⾊剂通常采⽤⾦属钴、镍、钼、锰、铬、铀、钛、铜的氧化物，（例如氧化钴使玻璃呈兰⾊，氧化亚镍使玻璃呈紫⾊或棕⾊。

）这类有⾊玻璃在有⾊玻璃中占⽐重最⼤，品种最多。

这类玻璃的特点是：在整个光谱域内，对某⼀波段吸收多⼀些，⽽对另⼀波段透过多⼀些。

它的光谱特性曲线在某⼀段有明显的“⾕”和“峰”，故称选择吸收玻璃。

离⼦着⾊选择吸收玻璃包括：透紫外线玻璃（ZWB ），紫⾊玻璃（ZB ），青⾊玻璃（QB ），绿⾊玻璃（LB ），透红外玻璃（HWB ），防护玻璃（FB ），透紫外线⽩⾊玻璃（BB ）。

2、硒镉着⾊玻璃这类着⾊玻璃采⽤硒化镉和硫化镉作为着⾊剂。

由于着⾊剂在玻璃中呈胶态，亦称胶态着⾊玻璃。

硒镉玻璃的特点是：有⼀个较宽的⾼透过区和⼀个⾼吸收区，在两者之间有⼀个过渡区，此外光谱透过率的变化是异常迅速的，过渡区愈窄，玻璃的截⽌性能就愈好。

硒镉玻璃包括：红⾊（HB ），⾦⾊（JB ），和橙⾊（CB ）三种。

3、中性玻璃中性玻璃也是离⼦着⾊玻璃，它的特点是在可见光区域能⽐较均匀的降低光源的光强度，⽽不改变其光谱成分。

中性玻璃的牌号有AB1，AB2，AB3……AB10这类玻璃主要是做中性滤光⽚、减光镜等。

有⾊光学玻璃⼜称光学滤光玻璃，它主要⽤来制作观察、照相、红外等仪器的滤光⽚，以达到提⾼仪器能见度或满⾜某些特殊要求，还可制作有⾊眼镜。

⼆、有⾊光学玻璃的光谱特性有⾊光学玻璃的作⽤是：它能选择的透过特定波长的光线；能从不连续的光谱中分离出单⼀谱线；或由连续的光谱中滤出⼀定宽度的光谱范围或均匀减弱⽩光的光谱等。

λT 、光密度λD 和吸收率λE 等来表⽰。

设波长为λ的光通过厚度为l mm 的有⾊光学玻璃的透过率为：21)1(R T T l -=λλ（1-37）1λT ——厚度为1mm 的有⾊玻璃仅与吸收有关的透过率；l ——为试样长度；R ——为有⾊玻璃表⾯的反射⽐； 211??+-=n n R 将式（1-37）取对数，得到21)1lg(lg lg R T l T -+=λλ已知光密度的定义式为：λλT D lg -=光密度表⽰：厚度为l 的玻璃试样的光密度，它表⽰玻璃材料对光的透过率特性，透过率⼩，光密度⼤。

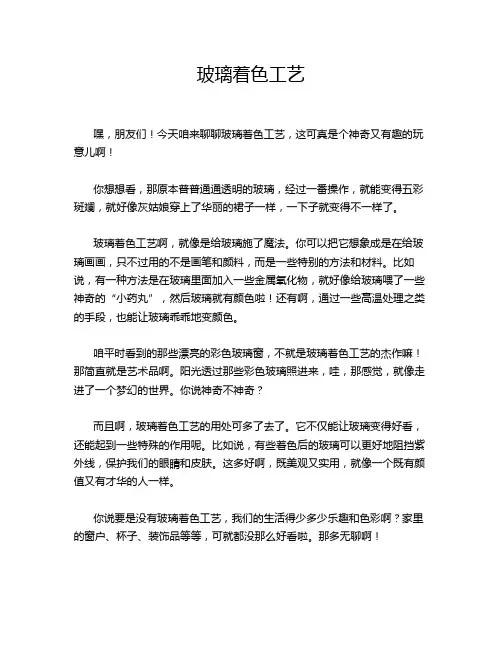

玻璃着色工艺嘿，朋友们！今天咱来聊聊玻璃着色工艺，这可真是个神奇又有趣的玩意儿啊！你想想看，那原本普普通通透明的玻璃，经过一番操作，就能变得五彩斑斓，就好像灰姑娘穿上了华丽的裙子一样，一下子就变得不一样了。

玻璃着色工艺啊，就像是给玻璃施了魔法。

你可以把它想象成是在给玻璃画画，只不过用的不是画笔和颜料，而是一些特别的方法和材料。

比如说，有一种方法是在玻璃里面加入一些金属氧化物，就好像给玻璃喂了一些神奇的“小药丸”，然后玻璃就有颜色啦！还有啊，通过一些高温处理之类的手段，也能让玻璃乖乖地变颜色。

咱平时看到的那些漂亮的彩色玻璃窗，不就是玻璃着色工艺的杰作嘛！那简直就是艺术品啊。

阳光透过那些彩色玻璃照进来，哇，那感觉，就像走进了一个梦幻的世界。

你说神奇不神奇？而且啊，玻璃着色工艺的用处可多了去了。

它不仅能让玻璃变得好看，还能起到一些特殊的作用呢。

比如说，有些着色后的玻璃可以更好地阻挡紫外线，保护我们的眼睛和皮肤。

这多好啊，既美观又实用，就像一个既有颜值又有才华的人一样。

你说要是没有玻璃着色工艺，我们的生活得少多少乐趣和色彩啊？家里的窗户、杯子、装饰品等等，可就都没那么好看啦。

那多无聊啊！玻璃着色工艺可不简单哦，这需要师傅们有精湛的技艺和丰富的经验。

他们就像魔法师一样，能把玻璃变得美轮美奂。

这可不是随便谁都能做到的呀，得下功夫去学，去练。

咱再想想，要是你自己也能掌握这门技术，那多牛啊！你可以给自己做一些独一无二的彩色玻璃小物件，摆在家里，多有成就感。

或者送给朋友，那得多特别啊，朋友肯定会特别喜欢。

总之呢，玻璃着色工艺就是这么神奇又有趣，它给我们的生活带来了那么多的美好和惊喜。

咱可得好好珍惜这门技术，让它继续给我们创造更多的美丽和神奇呀！这就是玻璃着色工艺，一个充满魅力和可能性的领域！。

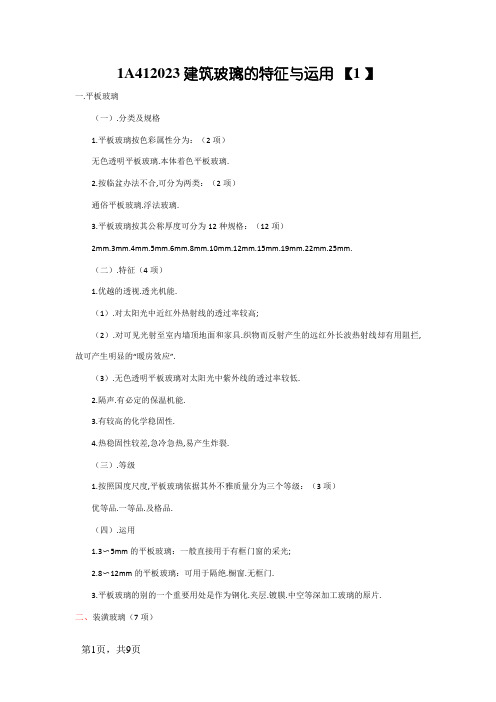

1A412023建筑玻璃的特征与运用【1 】一.平板玻璃（一）.分类及规格1.平板玻璃按色彩属性分为：（2项）无色透明平板玻璃.本体着色平板玻璃.2.按临盆办法不合,可分为两类：（2项）通俗平板玻璃.浮法玻璃.3.平板玻璃按其公称厚度可分为12种规格：（12项）2mm.3mm.4mm.5mm.6mm.8mm.10mm.12mm.15mm.19mm.22mm.25mm.（二）.特征（4项）1.优越的透视.透光机能.（1）.对太阳光中近红外热射线的透过率较高;（2）.对可见光射至室内墙顶地面和家具.织物而反射产生的远红外长波热射线却有用阻拦,故可产生明显的“暖房效应”.（3）.无色透明平板玻璃对太阳光中紫外线的透过率较低.2.隔声.有必定的保温机能.3.有较高的化学稳固性.4.热稳固性较差,急冷急热,易产生炸裂.（三）.等级1.按照国度尺度,平板玻璃依据其外不雅质量分为三个等级：（3项）优等品.一等品.及格品.（四）.运用1.3〜5mm的平板玻璃：一般直接用于有框门窗的采光;2.8〜12mm的平板玻璃：可用于隔绝.橱窗.无框门.3.平板玻璃的别的一个重要用处是作为钢化.夹层.镀膜.中空等深加工玻璃的原片.二、装潢玻璃（7项）（一）.黑色平板玻璃1.特色：耐腐化.抗冲刷.易清洗.2.重要用于：建筑物的表里墙.门窗装潢及对光线有特别请求的部位.（二）.釉面玻璃1.特色：图案精巧,不褪色,不掉落色,易于清洗,可按用户的请求或艺术设计图案制造.2.釉面玻璃具有优越的化学稳固性和装潢性,普遍用于室内饰面层,一般建筑物门厅和楼梯间的饰面层及建筑物外饰面层.（三）.压花玻璃（四）.喷花玻璃1.喷花玻璃又称为胶花玻璃.2.实用于：室内门窗.隔绝.采光.（五）.乳花玻璃（六）.刻花玻璃刻花玻璃重要用于：高级场合的室内隔绝或屏风.（七）.冰花玻璃1.特色：斑纹天然.质感严厉.透光不透明.视感舒适.2.可用于：宾馆.酒楼.饭铺.酒吧间等场合的门窗.隔绝.屏风和家庭装潢.三.安然玻璃（4项）（一）.防火玻璃1.分类（1）.防火玻璃按构造可分为：（2项）复合防火玻璃（以FFB暗示）.单片防火玻璃（以DFB暗示）.（2）.按耐火机能可分为：（2项）隔热型防火玻璃（A类）.非隔热型防火玻璃（C类）.（3）.按耐火极限可分为五个等级：（5项）0.50h.1.00h.1.50h.2.00h.3.00h.2.运用防火玻璃重要用于：有防火隔热请求的建筑幕墙.隔绝等构造和部位.（二）.钢化玻璃1.特征（5项）（1）.机械强度高;（2）.弹性好;（3）.热稳固性好;（4）.碎后不轻易伤人;（5）.可产生自爆.2.运用（1）.钢化玻璃具有较好的机械机能和热稳固性,经常运用作建筑物的门窗.隔墙.幕墙.橱窗.家具.（2）钢化玻璃运用时不克不及切割.磨削,边角亦不克不及碰击挤压,需按现成的尺寸规格选用或提出具体设计图纸进行加工定制.（2）.对于公称厚度≥4mm的建筑用半钢化玻璃,其上开孔的地位和孔径应相符国度尺度《半钢化玻璃》GB/T17841—的划定.（三）.夹丝玻璃1.概念夹丝玻璃也称防碎玻璃或钢丝玻璃.2.特征（3项）（1）.安然性（2）.防火性（3）.防盗抢性3.运用（1）.夹丝玻璃运用于建筑的天窗.采光屋顶.阳台及须有防盗.防抢功效请求的营业柜台的遮挡部位.（2）.当用作防火玻璃时,要相符响应耐火极限的请求.（3）.夹丝玻璃可以切割,但断口处袒露的金属丝要作防锈处理,以防锈体体积膨胀,引起玻璃“锈裂”.（四）.夹层玻璃1.特征（4项）（1）.透明度好.（2）.抗冲击机能要比一般平板玻璃高好几倍.（3）.碎片也不会散落伤人.（4）.经由过程采取不合的原片玻璃,夹层玻璃还可具有经久.耐热.耐湿.耐寒等机能.2.运用（1）.夹层玻璃有着较高的安然性,一般用于在建筑上用作高层建筑的门窗.天窗.楼梯栏板和有抗冲击感化请求的市肆.银行.橱窗.隔绝及水下工程等安然机能高的场合或部位等.（2）.夹层玻璃不克不及切割,须要选用定型产品或按尺寸定制.四.节能装潢型玻璃（4项）（一）.着色玻璃1.概念（1）.着色玻璃是一种既能明显地接收阳光中热感化较强的近红外线,而又保持优越透明度的节能装潢性玻璃.（1）.着色玻璃平日都带有必定的色彩,所以也称为着色吸热玻璃.2.特征（5项）（1）.有用接收太阳的辐射热,产生“冷室效应”,可达到蔽热节能的后果.（2）.接收较多的可见光,使透过的阳光变得严厉,防止眩光并改良室内光彩.（3）.能较强地接收太阳的紫外线,有用地防止紫外线对室内物品的褪色和演变感化.（4）.仍具有必定的透明度,能清楚地不雅察室外景物.（5）.光彩辉煌光耀,经久不变,能增长建筑物的外形美不雅.3.运用（1）.采取不合色彩的着色玻璃能合理运用太阳光,调节室内温度,节俭空调费用,并且对建筑物的外形有很好的装潢后果.（2）.一般多用作建筑物的门窗或玻璃幕墙.（二）.镀膜玻璃1.镀膜玻璃分为阳光掌握镀膜玻璃和低辐射镀膜玻璃,是一种既能包管可见光优越透过又可有用反射热射线的节能装潢型玻璃.2依据外不雅质量,阳光掌握镀膜玻璃和低辐射鍍膜玻璃可分为：优等品.及格品.（一）.阳光掌握镀膜玻璃（6项）1.具有优越的隔热机能.2.在包管室内采光严厉的前提下,可有用地屏障进入室内的太阳辐射能.3.可以防止暖房效应,勤俭室内降温空调的能源消费.4.具有单向透视性,镀膜层具有单向透视性,故又称为单反玻璃.5.阳光掌握镀膜玻璃可用作建筑门窗玻璃.幕墙玻璃,还可用于制造高机能中空玻璃.6.单面镀膜玻璃在装配时,应将膜层面向室内,以进步膜层的运用寿命和取得节能的最大后果.（二）.低辐射镀膜玻璃（5项）1.又称“LowE”玻璃,是一种对远红外线有较高反射比的镀膜玻璃.2.对于太阳可见光和近红外光有较高的透过率,有利于天然采光,可节俭照明费用.3.对阳光中的和室内物体所辐射的热射线均可有用阻拦,因而可使夏日室内凉快而冬季则有优越的保温后果,总体节能后果明显.4.还具有较强的阻拦紫外线透射的功效,可以有用地防止室内陈设物品.家具等受紫外线照耀产生老化.褪色等现象.5.一般不单独运用,往往与通俗平板玻璃.浮法玻璃.钢化玻璃等合营,制成高机能的中空玻璃.（三）.中空玻璃1.特征（4项）（1）.光学机能优越（2）.保温隔热.下降能耗（3）.防结露（4）.优越的隔声机能2.运用中空玻璃重要用于保温隔热.隔声等功效请求较高的建筑物,如宾馆.室庐.病院.商场.写字楼等,也普遍用于车船等交通对象.（四）.真空玻璃1.真空玻璃（1）.将两片平板玻璃周围密闭起来,将其间隙抽成真空并密封排气孔;（2）.两片玻璃之间的间隙仅为0.1〜0.2mm ;（3）.两片玻璃中一般至少有一片是低辐射玻璃.2.真空玻璃和中空玻璃在构造和制造上完整不雷同.（1）.中空玻璃：只是简略地把两片玻璃粘合在一路,中央夹有空气层;（2）.真空玻璃：是在两片玻璃中央夹入胶片支持,在高温真空情况下使两片玻璃完整融会,如许就将经由过程传导.对流和辐射方法散掉的热降到最低.3.真空玻璃比中空玻璃有更好的隔热.隔声机能.4.真空玻璃的技巧请求有：（13项）厚度误差.尺寸及其许可误差.边部加工.呵护帽.支持物.外不雅质量.封边质量.曲折度.保温机能.耐辐照性.气象轮回经久性.高温高湿经久性.隔声机能.5.真空玻璃在绿色建筑的运用上具有优越的成长潜力和远景.。

玻璃杯的着色工艺引言：玻璃杯作为我们日常生活中常见的用品之一，不仅具有实用性，还可以添加一些艺术感和装饰效果。

其中，着色工艺是赋予玻璃杯独特外观的重要环节。

本文将介绍玻璃杯的着色工艺以及常用的着色方式。

一、喷涂着色：喷涂着色是最常见的一种玻璃杯着色方式。

制作过程中，首先选取适合的颜料，然后使用专业的喷涂设备对玻璃杯进行均匀的喷涂。

通过控制颜料的浓度和喷涂的厚度，可以实现不同的着色效果。

喷涂着色具有操作简便、成本低廉的优点，易于大规模生产。

二、烧结着色：烧结着色是一种将颜料与玻璃杯表面烧结在一起的着色方式。

该工艺通常使用颜料添加到玻璃材料中或是将颜料涂抹在玻璃杯的表面，然后将玻璃杯送入高温炉中进行烧结。

在高温下，颜料与玻璃发生化学反应，使其永久融合在一起。

烧结着色的优点是色彩饱满、持久耐用，但制作工艺复杂。

三、电镀着色：电镀着色是通过电化学反应在玻璃杯表面镀上一层着色膜的方法。

首先，在玻璃杯表面涂上电解液，然后在电解槽中进行电解处理，使金属离子在玻璃杯表面析出形成金属膜。

该工艺中使用的金属离子决定了玻璃杯的颜色。

电镀着色具有色彩多样、光泽度高的特点，被广泛应用于高档玻璃杯的制作。

四、热剥离着色：热剥离着色是将特定颜料电控粉末通过喷涂的方式固定在玻璃杯表面，然后经过高温加热，使颜料与玻璃杯粘结，形成着色图案。

与传统的着色方式相比，热剥离着色具有更好的图案精细度和牢固性。

这种着色方式常用于个性化定制的玻璃杯制作，能够满足人们对特定图案和个性化需求的追求。

总结：玻璃杯的着色工艺丰富多样，每种着色方式都有各自的特点和应用场景。

喷涂着色简单易行，适用于大规模生产；烧结着色色彩持久耐用，但工艺复杂；电镀着色色彩多样、光泽度高，常用于高档玻璃杯；热剥离着色能够实现个性化的需求，具有较好的图案精细度和牢固性。

无论是品牌定制还是个人喜好，玻璃杯的着色工艺都能够满足不同需求，为我们的生活增添一丝艺术色彩。

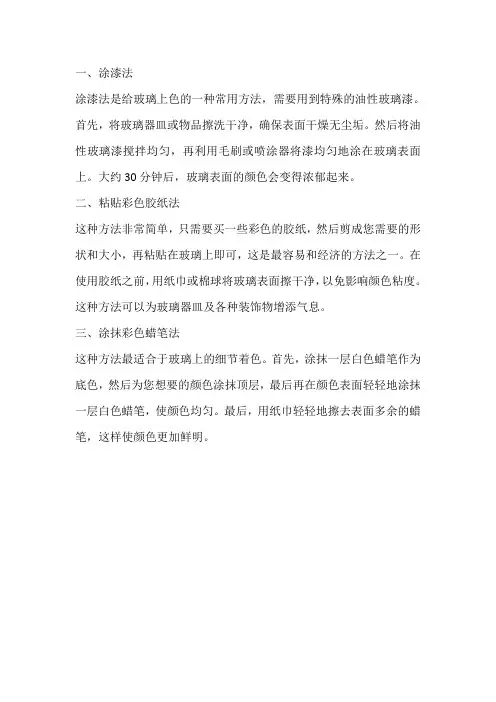

一、涂漆法
涂漆法是给玻璃上色的一种常用方法，需要用到特殊的油性玻璃漆。

首先，将玻璃器皿或物品擦洗干净，确保表面干燥无尘垢。

然后将油性玻璃漆搅拌均匀，再利用毛刷或喷涂器将漆均匀地涂在玻璃表面上。

大约30分钟后，玻璃表面的颜色会变得浓郁起来。

二、粘贴彩色胶纸法
这种方法非常简单，只需要买一些彩色的胶纸，然后剪成您需要的形状和大小，再粘贴在玻璃上即可，这是最容易和经济的方法之一。

在使用胶纸之前，用纸巾或棉球将玻璃表面擦干净，以免影响颜色粘度。

这种方法可以为玻璃器皿及各种装饰物增添气息。

三、涂抹彩色蜡笔法
这种方法最适合于玻璃上的细节着色。

首先，涂抹一层白色蜡笔作为底色，然后为您想要的颜色涂抹顶层，最后再在颜色表面轻轻地涂抹一层白色蜡笔，使颜色均匀。

最后，用纸巾轻轻地擦去表面多余的蜡笔，这样使颜色更加鲜明。

熔制玻璃时加入少量玻璃着色剂，可制得各种有色玻璃。

氧化铜(Ⅱ)或氧化铬(Ⅲ)产生绿色；氧化钴(Ⅱ)产生蓝色；二氧化锰产生紫色；二氧化锡或氟化钙产生乳白色；铀化合物产生黄绿荧光;胶态硒产生红玉色;胶态金产生红、红紫或蓝色；氧化亚铜产生红、绿或蓝色；亚铁化合物产生绿色，量多时为黑色；铁(Ⅲ)化合物产生黄色。

制玻璃时，由于原料中含有亚铁的杂质，常使玻璃带绿色，可加入少量二氧化锰或硒，使之变成无色玻璃。

玻璃的丝网印刷玻璃丝网印刷，就是利用丝网印版，使用玻璃釉料，在玻璃制品上进行装饰性印刷。

玻璃釉料也称玻璃油墨、玻璃印料，它是由着色料、连结料混合搅拌而成的糊状印料。

着色料由无机颜料、低熔点助熔剂（铅玻璃粉）组成；连结料在玻璃丝印行业中俗称为利板油。

印刷后的玻璃制品，要放火炉中，以520~600℃的温度进行烧制，印刷到玻璃表面上的釉料才能固结在玻璃上，形成绚丽多彩的装饰图案。

如果将丝印与其它加工方法并用的话，会得到更理想的效果。

例如利用抛光、雕刻、腐蚀等方法在印刷前或印刷后对玻璃表面进行加工处理，能够加倍地提高印刷效果。

1．玻璃制品蚀刻丝印长期以来，玻璃制品的蚀刻装饰，是在玻璃表层热涂蜡层及其它增固材料，作为抗蚀层，然后再在涂层上用针、小刀等刻出图案纹样，露出玻璃表面，然后在此部位上着氟氢酸进行腐蚀。

此工艺延续至今还有厂家应用，但其加工方法费时、费力、效率低下。

丝印蚀刻工艺，使玻璃制品的蚀刻装饰变得简便、省时、省力。

玻璃的蚀刻丝印，有热印及冷印两种方法。

热塑性蚀刻丝印，是将石蜡、沥青、硬脂酸等所配制的粘合剂，加入少量的抗蚀粉调制成抗蚀印料，通过热印丝网版，按设计图样，把印料刮印至玻璃表面，形成抗蚀膜的。

抗蚀膜上露出玻璃的部分，即是需要蚀刻的图案。

蚀刻采用氯氟酸进行，蚀刻后要用开水冲洗掉印在玻璃上的抗蚀层。

玻璃丝印蚀刻，也可以采用冷印方法进行。

抗蚀印料可使用特制的沥青漆加抗蚀粉，也可购买市售的抗依油墨。

印刷完成后，待抗蚀膜完全干燥，便可进行氢氟酸腐蚀了。

在玻璃幕墙的成本构成中，建筑玻璃占比大约在百分之四十左右；从面积占比分析上，玻璃大约在百分之七十左右。

从中我们不难看出,玻璃是玻璃幕墙中不可替代的最重要组成部分。

玻璃的种类众多，可供玻璃幕墙应用的就有好几种，中国幕墙网编辑部编辑整理了部分玻璃种类和应用介绍,供众多网友鉴赏。

什么是热反射玻璃（词条“热反射玻璃"由行业大百科提供）？热反射玻璃(词条“反射玻璃”由行业大百科提供)就是通常所说的镀膜玻璃，通常在玻璃表面镀1~ 3膜组成。

热反射玻璃的遮阳系数（词条“遮阳系数"由行业大百科提供)SC=0。

2~0.6。

通常适用于：住宅、宿舍、旅馆、办公楼、医院、托儿所、幼儿园、学校、礼堂、剧场、影院、商场、机场、车站、超高层建筑等。

什么是热反射玻璃的特性?理想的可见光透射率和反射率（词条“反射率”由行业大百科提供),多种反射色调,低太阳能获得率，理想的遮阳系数。

通常适用于：住宅、宿舍、旅馆、办公楼、医院、托儿所、幼儿园、学校、礼堂、剧场、影院、商场、机场、车站、超高层建筑等.什么是单向透明玻璃的应用?主要应用于隐蔽性观察窗，釆用真空磁控溅射设备在透明玻璃或着色玻璃（词条“着色玻璃”由行业大百科提供）上镀膜。

膜面必须朝着光源明亮的被观察室,必须创造适当的光照度比，以达到理想的效果。

破碎几率的控制范围是多大?理论上控制在3％范围内（免赔破碎率)。

现因市场变化，已无法达到.基片（玻璃原片)的种类有多少？透明玻璃和着色玻璃两大类。

着色玻璃在南玻集团经常使用的有：F绿(G R2）、H绿（GR 5)、中国绿(GR8)、湖水蓝（AZ）、美国蓝绿(PG4)、比利时蓝绿（BL6）。

镀膜玻璃的顔色有哪几类？南玻生产的镀膜玻璃有灰色、银灰、蓝灰、茶色、金色、黃色、篮色、绿色、蓝绿、纯金、紫色、玫瑰红、中性色等。

什么是薄膜干拔色?膜厚是否影响千涉色？肥皂泡和水中漂淳的极薄一层汽油膜产生的颜色为薄膜千涉色,它不是薄膜材料的颜色,而是光与薄膜相互作用产生的。

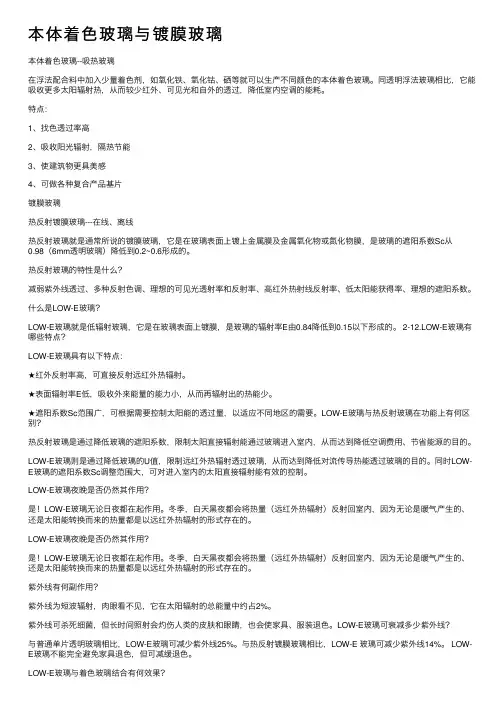

本体着⾊玻璃与镀膜玻璃本体着⾊玻璃--吸热玻璃在浮法配合料中加⼊少量着⾊剂，如氧化铁、氧化钴、硒等就可以⽣产不同颜⾊的本体着⾊玻璃。

同透明浮法玻璃相⽐，它能吸收更多太阳辐射热，从⽽较少红外、可见光和⾃外的透过，降低室内空调的能耗。

特点：1、找⾊透过率⾼2、吸收阳光辐射，隔热节能3、使建筑物更具美感4、可做各种复合产品基⽚镀膜玻璃热反射镀膜玻璃---在线、离线热反射玻璃就是通常所说的镀膜玻璃，它是在玻璃表⾯上镀上⾦属膜及⾦属氧化物或氮化物膜，是玻璃的遮阳系数Sc从0.98（6mm透明玻璃）降低到0.2~0.6形成的。

热反射玻璃的特性是什么？减弱紫外线透过、多种反射⾊调、理想的可见光透射率和反射率、⾼红外热射线反射率、低太阳能获得率、理想的遮阳系数。

什么是LOW-E玻璃？LOW-E玻璃就是低辐射玻璃，它是在玻璃表⾯上镀膜，是玻璃的辐射率E由0.84降低到0.15以下形成的。

2-12.LOW-E玻璃有哪些特点？LOW-E玻璃具有以下特点：★红外反射率⾼，可直接反射远红外热辐射。

★表⾯辐射率E低，吸收外来能量的能⼒⼩，从⽽再辐射出的热能少。

★遮阳系数Sc范围⼴，可根据需要控制太阳能的透过量，以适应不同地区的需要。

LOW-E玻璃与热反射玻璃在功能上有何区别？热反射玻璃是通过降低玻璃的遮阳系数，限制太阳直接辐射能通过玻璃进⼊室内，从⽽达到降低空调费⽤、节省能源的⽬的。

LOW-E玻璃则是通过降低玻璃的U值，限制远红外热辐射透过玻璃，从⽽达到降低对流传导热能透过玻璃的⽬的。

同时LOW-E玻璃的遮阳系数Sc调整范围⼤，可对进⼊室内的太阳直接辐射能有效的控制。

LOW-E玻璃夜晚是否仍然其作⽤？是！LOW-E玻璃⽆论⽇夜都在起作⽤。

冬季，⽩天⿊夜都会将热量（远红外热辐射）反射回室内，因为⽆论是暖⽓产⽣的、还是太阳能转换⽽来的热量都是以远红外热辐射的形式存在的。

LOW-E玻璃夜晚是否仍然其作⽤？是！LOW-E玻璃⽆论⽇夜都在起作⽤。

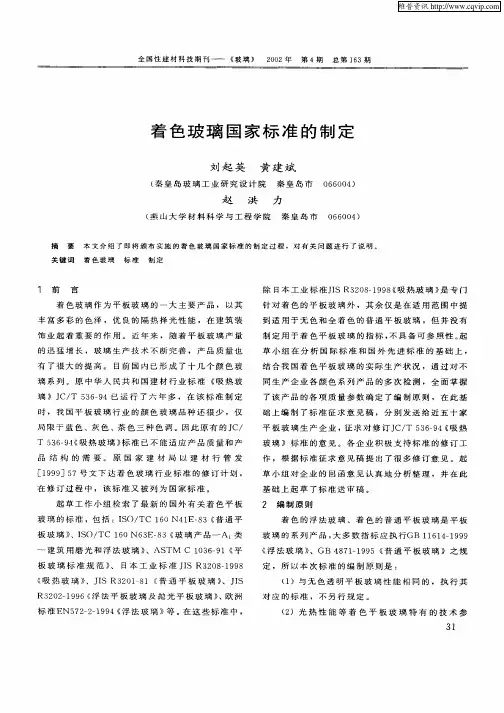

着色玻璃标准前言本标准光学性能指标、分类方法、光学性能测试方法等内容参考日本JIS R3208-1998《吸热玻璃》。

本标准是在原JC/T 536-1994《吸热玻璃》的基础上进行制定的。

本标准在制定时参照GB 11614-1999《浮法玻璃》国家标准将着色的浮法玻璃按用途分为制镜级、汽车级、建筑级，并按不同的用途确定了不同的质量指标；对于着色的普通平板玻璃按GB 4871-1995《普通平板玻璃》划分等级。

本标准自实施之日起，原JC/T 536-1994作废。

本标准由全国建筑用玻璃标准化技术委员会归口。

本标准负责起草单位：秦皇岛玻璃工业研究设计院。

本标准参加起草单位：中国洛阳浮法玻璃集团有限责任公司、山东蓝星玻璃集团有限公司。

本标准主要起草人：刘起英、黄建斌、赵洪力、谭小健。

中华人民共和国国家标准着色玻璃范围本标准规定了着色玻璃的分类、要求、检验方法、检验规则、标志、包装、运输和贮存。

本标准适用于基体着色的浮法玻璃和普通平板玻璃。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 2680-1994 建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定（neq ISO 9050:1990) GB 4871-1995 普通平板玻璃GB 11614--1999 浮法玻璃CUB/T 11942--1989 彩色建筑材料色度测量方法3 分类3.1 着色玻璃按生产工艺分为着色浮法玻璃和着色普通平板玻璃。

3.2 着色浮法玻璃按用途分为制镜级、汽车级、建筑级。

着色普通平板玻璃按GB 4871划分等级。

3.3 着色玻璃按色调分为不同的颜色系列，包括茶色系列、金色系列、绿色系列、蓝色系列、紫色系列、灰色系列、红色系列等。

3.4 着色浮法玻璃按厚度分为以下种类：2 mm, 3 mm, 4 mm, 5 mm, 6 mm, 8 mm, 10 mm, 12 mm,15 mm、19 mm。

有机硅用于玻璃器皿表面的着色
玻璃器皿的着色方法有离子着色法和稀土元素着色方法等，这些着色方法的效果虽然很好，但比较昂贵，影响玻璃器皿的成本。

上海玻璃制品工业公司采用SAR-II甲基透明硅树脂加入有机颜料的新方法，对玻璃器皿进行着色，可使玻璃器皿的外观、色泽发生很大的变化，从而使一些原先由于色泽差而滞销的产品成为畅销产品。

SAR-II甲基透明有机硅树脂为半无机的高分子材料，具有与玻璃体相同硅化合物，固化过程中能与玻璃体中的不饱和硅氧键结合，因而膜层与基体间有较强的结合力，克服了其它树脂成膜后的易脱落现象，解决了表面着色涂层的关键问题。

此外，膜层本身也具有较高的强度。

此法成本低廉，具有较好的使用价值和推广价值。

SAR-II甲基透明硅树脂在玻璃器皿上成膜后，着色膜层的性能测试如下：
1、耐磨性：
测试仪器：REL耐磨机
负载：300克
结果：500次无露底
2、外观：透明光洁
3、附着力试验：在样品膜层上刻画1X1厘米井字格，用针挑不脱落。

4、硬度试验：用6H硬铅笔芯刻划样品膜层表面，未留痕迹。

5、耐酸碱试验：按耐酸碱色素标准（HCl 10%，室温27℃，浸2小时；NaOH 10%，室温27℃，浸2小时），膜层无反应。

6、耐水试验：样品在自来水中浸泡24小时，膜层无起皱，磨损；样品在沸水中煮沸30分钟，膜层无起皱、破损。

7、耐温急变：样品从沸水中速移至冰水，耐温急变95℃，涂层未分裂。

SAR-II甲基透明硅树脂与无水乙醇、丁醇、醋酸丁酯等有机溶剂在较大范围内混合，可以在较大的粘度范围内进行调整，使之易于采用喷涂、浸涂和涂覆等施工工艺。

来源：有机硅。

玻璃种类简介★ 浮法玻璃★ 钢化玻璃★ 幕墙用钢化及半钢化玻璃★ 中空玻璃★ 夹层玻璃★ 阳光控制镀膜玻璃★ 低辐射镀膜玻璃★ 贴膜玻璃★ 夹丝玻璃★ 着色玻璃★ 普通平板玻璃★ 压花玻璃★ 玻璃马赛克★ 镶嵌玻璃★ 居室用玻璃台盆、台面★ U值★ 遮蔽系数1. 浮法玻璃GB11614-1999标准适用范围适用于制镜、汽车和建筑等使用的浮法玻璃。

分类浮法玻璃按用途分为制镜级、汽车级、建筑级。

浮法玻璃按厚度分为以下种类：2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、19mm。

检验项目长度和宽度尺寸、厚度、对角线差、弯曲度、外观质量（气泡、夹杂物、点状缺陷密集度、线道、划伤、光学变形、表面裂纹、断面缺陷）、可见光透射比。

2. 建筑用安全玻璃第2部分：钢化玻璃 GB 15763.2-2005标准适用范围适用于经热处理工艺制成的建筑用钢化玻璃，建筑以外用的（如工业装备、家具等）钢化玻璃，如果没有相应的产品标准，可根据其产品特点参照使用本标准。

分类钢化玻璃按生产工艺分类，分为垂直法钢化玻璃和水平法钢化玻璃。

钢化玻璃按形状分类，分为平面钢化玻璃和曲面钢化玻璃。

检验项目尺寸、厚度、外观质量、弯曲度、抗冲击性、碎片状态、霰弹袋冲击性能、表面应力、耐热冲击性。

3. 幕墙用钢化玻璃与半钢化玻璃GB 17841-1999标准适用范围适用于用浮法玻璃制造的幕墙平型半钢化玻璃。

若与其他材料复合，其再加工制品如夹层、中空或镀膜，则最终产品也应满足相应产品的标准要求。

种类幕墙用半钢化玻璃：水平法生产的半钢化玻璃、垂直法生产的半钢化玻璃。

检验项目尺寸、厚度、对角线差、垂直法生产的玻璃边部变形、外观质量、弯曲度、表面应力(制品 6片)、耐热冲击性能。

（注：本标准中对幕墙用钢化玻璃的有关规定，自2006-03-01起被 GB 15763.2-2005替代。

）4. 中空玻璃GB 11944-2002标准适用范围本标准适用于建筑、冷藏等用途的中空玻璃。

浮法颜色玻璃的生产技术浮法本体着色玻璃在国内外都得到了广泛的应用，国内很多生产企业都组织了生产，主要颜色有宝石兰、茶色、绿色、海洋兰，也生产了一些金黄色、浅灰色等，但数量不大。

主要是生产宝石兰、茶色、海洋兰、绿色玻璃。

现将这几种玻璃的生产技术做一个简介。

一、生产浮法颜色玻璃的前期准备在生产浮法颜色玻璃前要将浮法玻璃成分及所使用的原料调整到完全满足要求的范围内，我国开始生产颜色玻璃时对成分都提出了基本要求，现在国内浮法玻璃成分基本都可满足要求，但所使用的原料有些则需要调整，如果不调整，对玻璃的颜色会产生不良的影响，而且还要增加着色剂的用量，增加生产成本。

在生产颜色玻璃前应收取所要生产的相同颜色玻璃的实际样品，用以决定颜色的深浅程度（透光率等光学性能）。

选择合适的着色剂及配方，一定要确保着色剂的质量满足要求。

着色剂成分由化验室定期取样化验，并随时根据玻璃成分及颜色调整着色剂的配方及用量。

着色剂要专人负责，确保称量准确度和精确度。

宝石兰玻璃一、着色剂的种类1、钴粉（Co2O3）产地：甘肃金川、浙江慈溪成分：﹥95%粒度：80―110目2、铁粉（Fe2O3）：绝对不许含铬成分：﹥85%粒度：325目二、着色剂的用量每吨玻璃着色剂的用量：钴粉：155—169克铁粉：因各厂玻璃中铁含量不同，因此加入的Fe2O3量也不同，玻璃成分中Fe2O3含量为0.20—0.35%之间。

根据要求的颜色调整着色剂的用量。

三、着色剂的称量精度钴粉：0.2克；Fe2O3粉：2克。

四、及时取玻璃样品，观察颜色，测定透光率。

五、浙玻生产宝石兰玻璃：钴粉168g/t玻璃，玻璃中含Fe2O30.30% 九八年降为：钴粉160g/t玻璃，玻璃中含Fe2O30.25%，没有使用NaNO3六、配合料中芒硝含率应在3%以下，不加煤粉。

七、为改变窑内气氛为氧化气氛，最好提前两天加NaNO3，含率为3%，然后降至1.5%。

八、为缩短变料着色时间，着色剂采用过量加入的方法，但也不宜太大，太大易造成颜色不均匀。

关于玻璃产品的相关说明—普通着色玻璃、LOW-E玻璃（在线高温热解沉积法、离线真空溅射法）一、一般了解：1、着色玻璃加工工艺就是在浮法加工中玻璃原料加入离子以显颜色,之所以有颜色其实就是他对可见光谱选择性透过不透过的被反射后就出现颜色了。

2、Low-E玻璃，即低辐射镀膜玻璃。

这种玻璃的最大特点是能强烈反射远红外线，可以很好阻挡三种传热方式中的辐射传热，所以有比普通玻璃更好的隔热性能。

3、Low-E玻璃较普通及传统镀膜玻璃具有以下明显优势：1）优异的热性能：外门窗玻璃的热损失是建筑物能耗的主要部分，占建筑物能耗的50%以上。

有关研究资料表明，玻璃内表面的传热以辐射为主，占58%，这意味着要从改变玻璃的性能来减少热能的损失，最有效的方法是抑制其内表面的辐射。

普通浮法玻璃的辐射率高达0.84，当镀上一层以银为基础的低辐射薄膜后，其辐射率可降至0.1以下。

因此，用Low-E玻璃制造建筑物门窗，可大大降低因辐射而造成的室内热能向室外的传递，达到理想的节能效果。

室内热量损失的降低所带来的另一个显著效益是环保。

寒冷季节，因建筑物采暖所造成的CO2、SO2等有害气体的排放是重要的污染源。

如果使用Low-E玻璃，由于热损失的降低，可大幅减少因采暖所消耗的燃料，从而减少有害气体的排放。

2）良好的光学性能：Low-E玻璃对太阳光中可见光有高的透射比，可达80%以上，而反射比则很低，这使其与传统的镀膜玻璃相比，光学性能大为改观。

从室外观看，外观更透明、清晰，即保证了建筑物良好的采光，又避免了以往大面积玻璃幕墙、中空玻璃门窗光反射所造成的光污染现象，营造出更为柔和、舒适的光环境。

Low-E玻璃的上述特性使得其在发达国家获得了日益广泛的应用。

我国是一个能源相对匮乏的国度，能源的人均占有量很低，而建筑能耗已经占全国总能耗的27.5%左右。

因此，大力开发Low-E玻璃的生产技术并推广其应用领域，必将带来显著的社会效益和经济效益。
