微电子工艺概述

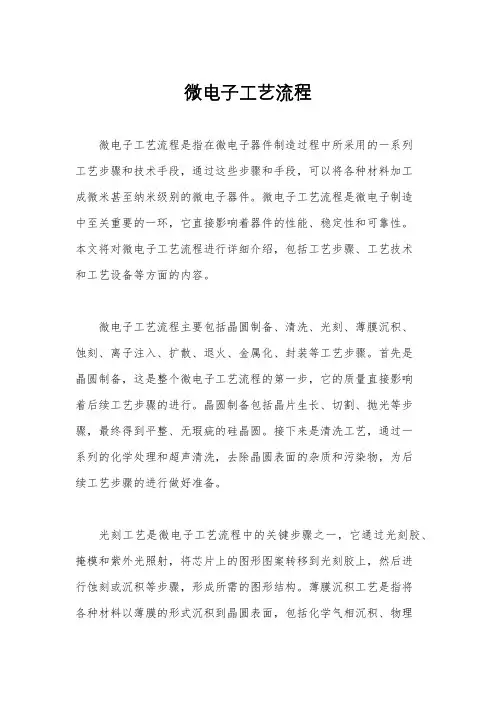

微电子工艺流程微电子工艺流程是指在微电子器件制造过程中所采用的一系列工艺步骤和技术手段，通过这些步骤和手段，可以将各种材料加工成微米甚至纳米级别的微电子器件。

微电子工艺流程是微电子制造中至关重要的一环，它直接影响着器件的性能、稳定性和可靠性。

本文将对微电子工艺流程进行详细介绍，包括工艺步骤、工艺技术和工艺设备等方面的内容。

微电子工艺流程主要包括晶圆制备、清洗、光刻、薄膜沉积、蚀刻、离子注入、扩散、退火、金属化、封装等工艺步骤。

首先是晶圆制备，这是整个微电子工艺流程的第一步，它的质量直接影响着后续工艺步骤的进行。

晶圆制备包括晶片生长、切割、抛光等步骤，最终得到平整、无瑕疵的硅晶圆。

接下来是清洗工艺，通过一系列的化学处理和超声清洗，去除晶圆表面的杂质和污染物，为后续工艺步骤的进行做好准备。

光刻工艺是微电子工艺流程中的关键步骤之一，它通过光刻胶、掩模和紫外光照射，将芯片上的图形图案转移到光刻胶上，然后进行蚀刻或沉积等步骤，形成所需的图形结构。

薄膜沉积工艺是指将各种材料以薄膜的形式沉积到晶圆表面，包括化学气相沉积、物理气相沉积、溅射沉积等技术。

蚀刻工艺是指利用化学溶液或等离子体等手段，去除薄膜上不需要的部分，形成所需的结构。

离子注入工艺是通过加速器将离子注入到晶圆内部，改变晶体的导电性能或形成所需的掺杂区域。

扩散工艺是指将掺杂离子在晶体中进行扩散，形成所需的掺杂区域。

退火工艺是指在高温条件下对晶圆进行热处理，使其内部应力得到释放，晶体结构得到改善。

金属化工艺是将金属沉积到晶圆表面，形成导线、电极等结构。

最后是封装工艺，将晶圆切割成单个芯片，并封装在塑料封装或陶瓷封装中，形成最终的器件。

在微电子工艺流程中，还涉及到各种工艺技术和工艺设备。

例如，光刻技术包括近场光刻、多层光刻、深紫外光刻等技术；薄膜沉积设备包括化学气相沉积设备、溅射设备等；蚀刻技术包括湿法蚀刻、干法蚀刻等技术；离子注入设备包括离子注入机、离子束刻蚀机等。

1.硅作为电子材料的优点·原料充分，占地壳25%，沙子是硅在自然界中存在的主要形式；·硅晶体表面易于生长稳定的氧化层，这对于保护硅表面器件或电路的结构、性质很重要； ·密度只有2.33g/cm3，是锗/砷化镓的43.8%，用于航空、航天；·热学特性好，线热膨胀系数小，2.5*10-6/℃ ，热导率高，1.50W/cm ·℃，芯片散热； ·单晶圆片的缺陷少，直径大，工艺性能好，目前16英寸；·机械性能良好，MEMS 。

2.硅晶体缺陷——点缺陷·本征缺陷（晶体中原子由于热运动） 空位 A ：晶格硅原子位置上出现空缺；自填隙原子B ：硅原子不在晶格位置上，而处在晶格位置之间。

·杂质（非本征缺陷：硅以外的其它原子进入硅晶体） 替位杂质C 填隙杂质D 注：·肖特基缺陷：空位缺陷； ·弗伦克尔（Frenkel ）缺陷：原子热运动脱离晶格位置进入晶格之间，形成的空穴和自填隙的组合；·填隙杂质在微电子工艺中是应尽量避免的，这些杂质破坏了晶格的完整性，引起点阵的 变，但对半导体晶体的电学性质影响不大； ·替位杂质通常是在微电子工艺中有意掺入的杂质。

例如，硅晶体中掺入Ⅲ、Ⅴ族替位杂质， 目的是调节硅晶体的电导率；掺入贵金属Au 等，目的是在硅晶体中添加载流子复合中心， 缩短载流子寿命。

3.硅晶体缺陷——线缺陷·线缺陷最常见的就是位错。

位错附近，原子排列偏离了严格的周期性，相对位置发生了错 乱。

位错可看成由滑移形成，滑移后两部分晶体重新吻合。

在交界处形成位错。

用滑移矢量表征滑移量大小和方向。

·位错主要有刃位错和螺位错刃（形）位错：晶体中插入了一列原子或一个原子面，位错线AB与滑移矢量垂直； 螺（旋）位错：一族平行晶面变成单个晶面所组成的螺旋阶梯，位错线AD 与滑移矢量平kT E v v e N n /0-=νkTE i i i e N n /0-=1 23 BA 缺陷附近共价键被压缩1、拉长2、悬挂3，存在应力·刃形位错的两种运动方式：滑移和攀移。

微电子制造工艺流程解析微电子制造工艺流程是指通过一系列的加工步骤，将原材料转化为微小电子器件的过程。

在这个过程中，需要经过晶圆制备、薄膜沉积、光刻、蚀刻、离子注入等关键步骤，以及其他一些辅助性的工艺步骤。

本文将对微电子制造工艺流程进行详细解析。

一、晶圆制备晶圆制备是微电子制造中的第一步，主要是通过硅材料生长来制备晶圆。

晶圆一般使用单晶硅材料，它具有良好的电性能和机械性能，适合作为微电子器件的基底。

在这一步骤中，需要对硅材料进行去杂、融化、再结晶、拉晶等加工过程，最终得到高质量的单晶硅晶圆。

二、薄膜沉积薄膜沉积是微电子制造中的重要步骤，通过在晶圆表面沉积薄膜来控制电子器件的性能和功能。

常用的薄膜沉积技术包括化学气相沉积(CVD)、物理气相沉积(PVD)、原子层沉积(ALD)等。

这些技术可以在晶圆表面沉积各种功能性薄膜，如硅氧化物、金属、半导体等。

三、光刻光刻是一种重要的微电子制造工艺，通过光照和显影的方式，在薄膜表面形成微细的图案。

这个图案将作为后续工艺步骤中蚀刻、离子注入等的参考依据。

光刻通常使用光刻胶来实现，根据需要选择合适的光源和掩膜，通过光刻曝光机进行精确的图案转移。

四、蚀刻蚀刻是一种去除不需要的材料的工艺步骤，通常将薄膜表面的某些区域通过化学或物理方式进行选择性地去除。

常见的蚀刻方式有湿蚀刻和干蚀刻两种。

湿蚀刻使用化学液体进行腐蚀，而干蚀刻则是利用等离子体来实现。

通过蚀刻，可以形成微细的结构，如通道、线路等。

五、离子注入离子注入是一种将外部离子引入器件材料中的工艺步骤。

通过加速器将离子加速到高速，并射入目标材料中，从而改变其电学或物理特性。

离子注入可以用于掺杂、形成pn结、获得特定的电子特性等。

具体的离子注入方式包括浸没注入、离子束注入等。

以上所述的晶圆制备、薄膜沉积、光刻、蚀刻和离子注入等工艺步骤只是微电子制造流程中的一部分，整个流程还包括清洗、测试、封装、探针测试等其他步骤。

每个步骤都需要精细的设备和技术支持，以确保最终制造出的微电子器件具有稳定的性能和可靠的品质。

微电子制造的基本原理与工艺流程一、微电子制造的定义微电子制造是指设计、加工和制造微电子器件和微电子系统的过程。

它是现代信息技术和通信技术的基础，也是现代工业制造的重要组成部分。

二、微电子制造的基本原理1. 半导体材料的特性半导体材料是微电子器件的基础材料，具有良好的导电性和隔离性。

在半导体中掺杂少量杂质或者改变其温度、光照等物理性质可以改变其导电性。

半导体器件就是利用这种变化制作的。

2. 器件结构的设计微电子器件的结构设计是制造的重要一环。

器件结构包括电极、栅、控制信号输入端等。

这些结构的设计要考虑各方面的因素，如器件应用场合、功率、尺寸等因素。

3. 制造工艺的选择制造工艺是微电子制造的基础，是将器件结构设计转化为实际产品的过程。

制造工艺包括硅片切割、形成电极和栅、掺杂和扩散、制造成品等多个环节。

三、微电子制造的工艺流程1. 半导体材料制备半导体材料是微电子制造的基础，其制备是微电子制造的第一步。

半导体材料制备的过程主要包括单晶生长、多晶生长、分子束外延、金属有机化学气相沉积等多种方法。

2. 硅片制备硅片是微电子制造的中间产品，它是各种微电子器件的基础。

硅片制备的过程包括硅棒制备、硅棒切割、圆片抛光等环节。

3. 电极和栅制造电极和栅是微电子器件的重要组成部分，制造电极和栅主要通过光刻和蚀刻技术实现。

光刻是一种通过光照形成光阻图形的技术，蚀刻是一种将光刻后形成的光阻图形转化为实际器件的技术。

4. 掺杂和扩散掺杂和扩散是将杂质引入半导体材料中，从而改变其电学性质的过程。

其中，掺杂是将杂质引入半导体中，扩散是将杂质在半导体中扩散开的过程。

这些过程可以通过化学气相沉积、物理气相沉积等方式实现。

5. 制造成品制造成品是微电子制造的最后一步。

成品制造包括器件组装和测试等环节。

器件组装是将各个器件按照要求组装在一起的过程，测试则是对器件进行性能测试的过程。

总之，微电子制造是一项复杂而精密的工艺，它采用了多种制造工艺和技术，涉及到多个环节。

微电子工艺流程1. 接收原料：首先，工厂会接收到原料，包括硅片、化学试剂等。

这些原料是制造微电子产品的基础材料。

2. 晶圆清洗：硅片需要经过严格的清洗过程，以去除上面的杂质和污垢，确保表面的干净和平整。

3. 掩膜制备：接下来，工艺师会在硅片表面涂覆一层光刻胶，然后使用光刻技术，将所需的图形模式转移到光刻胶上，形成掩膜。

4. 腐蚀和沉积：根据掩膜的图形，工厂会进行腐蚀或沉积的工艺步骤，以形成器件的结构或导线。

5. 清洗和检测：完成腐蚀和沉积后，硅片需要再次进行清洗，以去除残留的化学试剂和杂质。

然后需要进行严格的检测，以确保器件的质量和性能。

6. 封装和测试：最后，器件需要进行封装，将其安装到塑料或金属封装体中。

然后进行性能测试，确保器件符合规定的标准。

以上就是一般微电子工艺流程的概述，实际的制造过程可能会更为复杂和精细。

微电子工艺的不断创新和发展，为现代电子产品的制造提供了坚实的基础。

很高兴您对微电子工艺流程感兴趣，接下来我将继续介绍相关内容。

7. 产品测试：在封装完成后，产品需要进行各种测试，如电气测试、可靠性测试和外观检验，以确保器件的性能符合要求，并且保证了产品的质量和可靠性。

8. 清洁和包装：一旦通过了所有测试，产品需要进行终端清洁和包装，尤其是对于集成电路芯片。

清洁是为了确保产品的外观整洁和减少外部污染，而包装则是保护产品在运输和存储中不受损坏。

9. 质量控制和认证：最终产品也需要进行质量控制和认证，以确保产品达到国际标准，并通过相关认证。

这是为了确保产品在市场上获得认可和信任，同时也是对制造过程的全面检验。

微电子工艺流程中所采用的工艺技术包括了光刻、薄膜沉积、腐蚀、离子注入、微影、等离子刻蚀、扩散、陶瓷封装等，在每一个环节都需要非常精细和精准的工艺控制，同时需要使用各种先进的设备和工艺材料。

这些工艺都是多年来不断发展进步和技术创新的产物，使得微电子产品的制造能够更加精确、可靠和高效。

另外，微电子工艺在制造过程中也需要严格控制环境条件，比如温度、湿度、净度等。

第一章晶体管的发明：当代半导体产业伴随着1974年12月16日在贝尔电话实验室固态晶体管的发明而诞生，发明者是威廉·肖克利、约翰·巴丁和沃尔特·布拉顿。

集成电路（IC）的发明：由仙童半导体公司的罗伯特·诺伊思和德州仪器公司的杰克·基尔比于1959年分别独自发明。

电路集成半导体产业周期每个芯片元件数没有集成（分离元件）1960年之前 1小规模集成电路（SSI）20世纪60年代前期2至50中规模集成电路（MSI）20世纪60年代到70年代前期20至5000大规模集成电路（LSI）20世纪70年代前期到70年代后期5000至100000超大规模集成电路（VISI）20世纪70年代后期至80年代后期100000至1000000甚大规模集成电路（ULSI）20世纪90年代后期至今大于1000000集成电路的发展时代集成电路的制造步骤：1、硅片制备；2、硅片制造；3、硅片测试/拣选；4、装配与封装；5、终测。

关键尺寸CD，技术节点：芯片上的物理尺寸特征被称为特征尺寸，硅片上的最小特征尺寸称为关键尺寸或CD．半导体产业使用技术节点描述在硅片制造中使用的可应用CD。

摩尔定律1964年，戈登·摩尔预言在一块芯片上的晶体管数大约每隔一年翻一番。

（1975年被修改为每18个月翻一番）电子时代阶段20世纪50年代晶体管技术；20世纪60年代工艺技术；20世纪70年代竞争；20世纪80年代自动化；20世纪90年代批量生产。

第二章材料分类：根据流经材料电流的不同可分为三类材料：导体，绝缘体，半导体。

硅的优点，被选为主要半导体材料的原因：主要有四个理由：硅的丰裕度；更高的融化温度允许更宽的工艺容限；更宽的工作温度范围；氧化硅的自然生成。

硅的掺杂剂：通常用于掺杂ⅢＡ族和ⅤＡ族元素。

P型—价带空穴数大于导带电子数，n型—导带电子多余价带空穴，多子—多数载流子，少子—少数载流子，pn结—是在两部分本质相同的材料之间形成的。

微电子制造工艺技术微电子制造工艺技术是指用于制造微电子器件的一系列工艺技术，主要包括光刻、薄膜沉积、离子注入、蚀刻和扩散等步骤。

这些工艺技术在现代电子器件制造中起着至关重要的作用，直接影响着微电子器件的性能和可靠性。

首先，光刻是微电子制造中的关键步骤之一。

它通过使用光刻胶和光刻机等设备，在硅片表面上形成微细的图案。

光刻胶光敏剂的遮蔽能力和图案的精度决定了光刻的质量。

光刻的目标是将芯片上的微米级图案转移到硅片上，以创建集成电路的不同功能区域。

其次，薄膜沉积是微电子制造过程中不可或缺的步骤之一。

它通过在硅片表面上沉积各种材料薄膜，例如金属、氧化物和多晶硅等，来实现各种电子器件所需的结构和功能。

薄膜的质量和厚度均匀性对器件的性能和可靠性起着重要作用。

离子注入是一种常用的微电子制造工艺技术，它用于调节硅片的电学性能。

通过将离子注入硅片，可以改变硅片的电导率和掺杂浓度，从而实现不同类型的电子器件的制造。

离子注入的精度和均匀性是确保器件性能一致性的关键因素。

蚀刻技术在微电子制造中也起着重要作用。

它通过使用蚀刻液将不需要的材料从硅片上去除，以形成所需的结构和图案。

蚀刻的选择性和精度对器件的性能和可靠性有着重要的影响。

最后，扩散是微电子制造中的一种关键工艺技术。

它通过在硅片表面扩散掺杂物，例如硼和磷等，来改变硅片的导电性能。

扩散的时间和温度控制非常重要，以确保所得到的电子器件具有一致的性能。

总结起来，微电子制造工艺技术是实现集成电路制造的基础。

它们的精度、均匀性和可重复性对微电子器件的性能和可靠性具有重要影响。

随着微电子技术的不断发展，对工艺技术的要求也越来越高。

因此，不断改进和创新微电子制造工艺技术，提高制造效率和器件性能，是当前微电子制造领域面临的重要挑战。

微电子器件的工艺制备技术研究一、引言随着科技的发展，微电子器件越来越被广泛应用于各个领域，如消费电子、电子通信、医疗等。

微电子器件的工艺制备技术是实现小型化、高性能和低功耗的关键。

本文将探讨微电子器件的工艺制备技术研究进展。

二、微电子器件制备技术种类微电子器件的制备技术可以分为三种：扩散工艺、离子注入工艺和化学气相沉积工艺。

1.扩散工艺扩散工艺是指利用扩散原理，在半导体表面上形成p-n结或改变半导体的电性质，从而制备各种器件。

该工艺可以分为三种：固相扩散、气相扩散和液相扩散。

其中，固相扩散是最常用的一种。

2.离子注入工艺离子注入工艺是指将离子束射入半导体中，操纵半导体电物性，从而形成p-n结或制备器件。

该工艺具有制程简单、精度高和性能良好等优点。

3.化学气相沉积工艺化学气相沉积工艺是指利用化学反应在半导体表面上沉积薄膜，从而形成器件。

该工艺具有制程简单、成本低廉和控制性好等特点。

三、微电子器件制备技术的进展微电子器件制备技术在发展过程中，不断涌现出新的方法和技术。

下面将分别从扩散工艺、离子注入工艺和化学气相沉积工艺方面来介绍微电子器件制备技术的进展。

1.扩散工艺由于扩散工艺制备的器件成本低廉、效率高，因此得到了广泛应用。

在扩散工艺的研究中，最重要的问题是如何控制扩散过程中的杂质含量。

随着微电子器件的小型化，杂质的含量变得更加敏感，因此对杂质的控制要求更高。

目前，控制杂质含量的方法主要有如下几种：前处理、增量扩散和掺杂剂挥发。

其中，前处理是将器件的前部分进行清洗和去除，以减少杂质的影响。

增量扩散是指在扩散过程中，不断的补充新材料，以控制器件中的杂质含量。

掺杂剂挥发则是指在扩散过程中，通过加热掺杂剂将掺杂剂挥发出去，以减少杂质的含量。

2.离子注入工艺离子注入工艺在微电子器件制备中起到了重要的作用。

离子注入技术可以控制掺杂原子的深度、浓度和分布等参数，因而得到了广泛应用。

在离子注入工艺的研究中，最主要的问题是如何控制离子束和自生征上的温升。

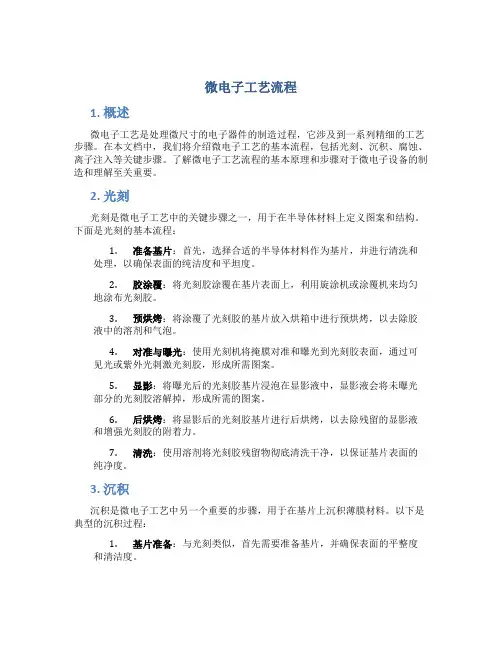

微电子工艺流程1. 概述微电子工艺是处理微尺寸的电子器件的制造过程，它涉及到一系列精细的工艺步骤。

在本文档中，我们将介绍微电子工艺的基本流程，包括光刻、沉积、腐蚀、离子注入等关键步骤。

了解微电子工艺流程的基本原理和步骤对于微电子设备的制造和理解至关重要。

2. 光刻光刻是微电子工艺中的关键步骤之一，用于在半导体材料上定义图案和结构。

下面是光刻的基本流程：1.准备基片：首先，选择合适的半导体材料作为基片，并进行清洗和处理，以确保表面的纯洁度和平坦度。

2.胶涂覆：将光刻胶涂覆在基片表面上，利用旋涂机或涂覆机来均匀地涂布光刻胶。

3.预烘烤：将涂覆了光刻胶的基片放入烘箱中进行预烘烤，以去除胶液中的溶剂和气泡。

4.对准与曝光：使用光刻机将掩膜对准和曝光到光刻胶表面，通过可见光或紫外光刺激光刻胶，形成所需图案。

5.显影：将曝光后的光刻胶基片浸泡在显影液中，显影液会将未曝光部分的光刻胶溶解掉，形成所需的图案。

6.后烘烤：将显影后的光刻胶基片进行后烘烤，以去除残留的显影液和增强光刻胶的附着力。

7.清洗：使用溶剂将光刻胶残留物彻底清洗干净，以保证基片表面的纯净度。

3. 沉积沉积是微电子工艺中另一个重要的步骤，用于在基片上沉积薄膜材料。

以下是典型的沉积过程：1.基片准备：与光刻类似，首先需要准备基片，并确保表面的平整度和清洁度。

2.选择沉积方法：根据需要沉积的材料和要求，选择合适的沉积方法，包括化学气相沉积（CVD）、物理气相沉积（PVD）等。

3.沉积薄膜：将基片放入沉积室中，并通过提供适当的气体或蒸发源来沉积所需的薄膜材料。

4.监控和控制：在沉积过程中，通过监控和调整沉积速率、温度和气体浓度等参数，以确保薄膜的质量和厚度符合要求。

5.结束和清洗：当沉积达到预定的厚度后，停止供气或蒸发，将基片取出并清洗，以去除表面的残留物。

4. 腐蚀腐蚀是微电子工艺中的一种重要的加工方法，用于去除或改变薄膜或基片的部分区域。

以下是典型的腐蚀流程：1.基片准备：与前面的过程类似，准备基片并确保表面的清洁和平整。

微电子器件的设计与工艺技术微电子器件指的是已经制造好的微型电子元件，它们是我们现代电子技术不可或缺的组成部分。

微电子器件的种类繁多，设计与工艺技术水平的高低直接影响了整个电子行业的发展。

本文将从微电子器件的设计和制造工艺等角度，探讨微电子器件的设计与工艺技术。

一、微电子器件的分类微电子器件可以分为二极管、三极管、场效应管、集成电路等多种类型。

其中，集成电路是现代电子技术的重要代表，因其集成性强、功能多样而受到广泛应用。

在微电子器件的制造工艺中，集成电路也是占据主导地位的。

二、微电子器件的设计微电子器件的设计与制造技术紧密相关。

设计属于前期工作，设计好的电路才能够被制造出来。

现代电子电路的复杂性越来越高，实现一些特殊功能所需要的原件也越来越多。

因此，微电子器件的设计必须满足以下几个方面的要求：（1）功能性电路设计的首要目标是要满足电路所要实现的功能要求。

为了在实现特定功能时不影响电路的稳定性，微电子器件的设计需要考虑使用合适的器件、合理的芯片布局等等因素。

（2）稳定性设计好的微电子器件应该在长时间的使用过程中能够保持稳定性。

为此，需要设计出能够对外部环境变化产生较好的适应性的器件，并采用合适的芯片布局避免器件之间的相互影响。

（3）可靠性微电子器件应该有良好的可靠性，以尽量减少电路故障的可能性。

设计时需要考虑到电路的负载、放电等方面因素，以确保器件的可靠性。

（4）兼容性现代电子设备越来越能够相互兼容，因此微电子器件的设计也需要考虑到与其他器件的兼容，以达到更好的功能实现。

三、微电子器件的制造工艺微电子器件制造是一个非常复杂的工艺过程，其包括材料制备、器件的加工和装配等多个环节。

其中，材料制备是制造工艺的基础。

（1）材料制备微电子器件的材料一般采用半导体材料，在制造过程中需要严格控制材料的性质，以确保电路的稳定性和可靠性。

材料制备的关键在于半导体材料的质量、晶格结构和纯度等方面的控制。

（2）器件的加工和装配加工和装配是整个工艺流程最为重要的环节之一。

微电子制造中的先进工艺技术研究一、引言微电子制造技术是当今信息科学技术中最为重要的技术之一。

微电子制造中的先进工艺技术是保持微电子制造技术先进性的关键。

本文将介绍微电子制造中的先进工艺技术研究进展。

二、光刻工艺光刻是微电子制造中最为关键的工艺之一，在微电子产品制造中具有至关重要的作用。

对于高性能微处理器等微型芯片的制造，要求相当高的精度和高分辨率，这就需要采用高级光刻工艺。

当前，先进光刻工艺的研究已经达到了一定程度，采用的是超光刻技术，可以实现更高分辨率。

另外，沉积不同材料的复杂技术，也成为了目前研究热点。

三、离子注入工艺离子注入工艺是微电子制造过程中的另一项重要的技术，通过离子注入的方式将材料输送到电子器件的表面，可以改变其物理特性。

离子注入等物理过程的改进可以提高电子器件的性能。

离子注入技术的不断创新和改进，对于制造微型芯片具有重要意义。

四、化学气相沉积工艺化学气相沉积工艺是微电子制造过程中用于沉积薄膜的关键技术之一。

在此过程中，利用一种或多种反应物质与基片表面反应产生一定的反应物从气相中得到沉积，以此生长出所需的薄膜。

这个工艺对微型芯片的工艺性能及制造厂家的竞争力是十分重要的。

当前，化学气相沉积技术已经取得了巨大的发展。

五、电子束光刻技术电子束光刻技术是近年来情形极为火爆的一个研究方向。

这项技术是基于电子束控制的原理，在微键制造中是非常关键的技术。

电子束光刻技术可以大幅度提高微型芯片电路的精度。

但是，电子束光刻技术的瓶颈在于限制它的高价格以及技术成熟度不足的情况。

六、热处理技术热处理技术在微电子制造过程中也是至关重要的，因为它可以改变微型芯片器件的电学性能区等特性。

热处理过程主要包括两个部分：一个是分析器热处理，包括：氧化、退火、硅化；另外一个是化学气相沉积。

热处理技术可以改变器件的物理、化学基本特性，从而更好的保证了微型芯片电路的性能。

七、总结本文主要介绍了微电子制造中的先进工艺技术研究进展。

电子行业微电子器件工艺学一、引言电子行业是一个充满发展机遇的领域，微电子器件是电子行业的核心组成部分之一。

微电子器件工艺学是研究微电子器件的制造过程和技术细节的学科。

本文将介绍微电子器件工艺学的基本概念、工艺流程和常见的微电子器件制造技术。

二、微电子器件工艺学基本概念微电子器件工艺学是一门涉及材料科学、物理学和工程学的学科，旨在研究如何制造微小尺寸的电子器件。

微电子器件通常包括晶体管、集成电路、光电子器件等。

微电子器件工艺学关注的主要内容包括材料选择、工艺流程、制造设备以及质量控制等方面。

三、微电子器件工艺流程1. 设计阶段在微电子器件的制造过程中，设计阶段是非常重要的一环。

在这个阶段，工程师根据需求和规格制定器件的结构设计和功能特点。

设计阶段的关键是确定器件的几何结构、材料选择和电路布局等。

2. 掩膜制作掩膜制作是微电子器件制造的关键步骤之一。

通过光刻或电子束曝光等技术，将设计好的掩膜图案转移到光刻胶或感光薄膜上。

这些图案将用于制造电路的导线、晶体管和其他元器件。

3. 材料准备微电子器件的制造需要使用多种材料，包括半导体材料、金属材料、绝缘材料等。

在材料准备阶段，工程师需要确保材料的纯度和质量符合要求。

此外，还需要进行材料处理和清洗，以确保材料表面的纯净度。

4. 制造工艺制造工艺是微电子器件制造的核心环节。

它包括多个步骤，如沉积、刻蚀、薄膜增长和离子注入等。

这些步骤的目的是在硅片上制造出器件的各个层次和结构。

制造工艺的关键是控制每个步骤的参数和条件，以确保设备制造出符合要求的器件。

5. 特征提取在微电子器件制造的过程中，还需要对器件进行特征提取。

这意味着通过测量和检测，确定器件各个层次的尺寸、形状和性能特征是否满足要求。

特征提取包括显微镜观察、探针测试和电学测试等。

6. 封装和测试在微电子器件制造的最后阶段，需要对器件进行封装和测试。

封装是将器件连接到引线和封装材料中，以便在实际应用中使用。

测试是通过电学测试和性能测试等手段，验证器件是否符合设计要求。

微电子工艺流程微电子工艺流程是指在微电子器件的制造过程中，通过一系列的工艺步骤，将所需的材料和结构功能成功地加工在硅基片上，从而完成微电子器件的制造。

下面将介绍一个典型的微电子工艺流程。

首先，微电子工艺的第一步是准备硅基片。

硅基片是微电子器件的基础，需要在一定的工艺条件下制备出具有高纯度和高质量的硅片。

通常的制备方法包括从高纯度硅溶液中拉制单晶硅棒，然后将硅棒切割成一定厚度的硅片。

第二步是清洗硅基片。

经过切割的硅片表面可能被污染物污染，需要通过一系列的化学处理步骤，如浸泡在酸碱溶液中，去除表面的污染物和氧化层。

第三步是沉积薄膜。

在微电子器件的制造过程中，通常需要在硅基片上沉积一层或多层薄膜，用于构建电路、绝缘层或保护层。

常见的沉积方法包括化学气相沉积（CVD）、物理气相沉积（PVD）和溅射等。

第四步是光刻。

光刻技术是微电子工艺中非常关键的步骤，利用光敏胶和光刻机，将设计好的芯片图案转移到硅基片上。

首先，将光敏胶喷涂在硅基片上，然后使用光刻机将光刻胶曝光，即使得光刻胶中的某些部分发生物理或化学变化，形成芯片图案。

接下来，通过化学溶解或蒸发去除未曝光部分的光刻胶，得到芯片图案的模板。

第五步是蚀刻。

通过蚀刻技术，将光刻胶遮盖的部分去除，显露出硅基片上被保护的区域。

常用的蚀刻方法有干法蚀刻和湿法蚀刻。

干法蚀刻是利用气体或等离子体与硅基片上的材料反应，将其逐层蚀刻。

湿法蚀刻是使用化学溶液，将硅基片表面的材料溶解掉。

第六步是电镀。

有时候，为了增加芯片的导电性或保护层的厚度，需要在硅基片上进行电镀。

电镀是通过电化学反应，在硅基片上沉积金属，如铜、镍等。

第七步是退火。

退火是将硅基片加热到一定温度，以改善材料的电子性能和结构稳定性。

退火的温度和时间可以根据具体芯片的要求来确定。

最后一步是测试和封装。

制造好的芯片需要进行一系列的测试，包括电性能测试和可靠性测试等。

对于通过测试的芯片，还需要进行封装，以便在实际应用中能够方便地连接到其他电子器件。

微电子工艺基础封装技术
一、引言
微电子技术是21世纪新兴的技术，它以半导体技术和微机技术为基础，以芯片封装、电路能力优化、软件设计、系统集成、测试技术、校准
技术、无线通信技术等应用技术为实现系统的技术手段，用来实现手机、
计算机、智能家居、汽车等众多领域的电子设备的发展及制造。

微电子封
装技术是微电子技术的基础与重要组成部分，也是微电子产品出厂前质量
检查与完善的重要手段。

本文着重介绍微电子封装技术，包括其基本原理、术语、分类、应用和实施过程等。

二、微电子封装技术的基本原理
微电子封装技术是将晶圆、芯片、元器件组合在一起，将原来的小型
数字电路重新包装，使其功能更加全面，外形更加紧凑，就是微电子封装
技术。

将电子元器件物理、电气封装在一起，形成由介质连接的板块，具
有较强的功能性、可调整性和可靠性，是构建高效能、高可靠性的微电子
系统的基本要素。

微电子封装的基本工艺包括：铆焊、封装、清洁和测试，这四个基本
步骤必须在一定的步骤中逐步完成，经过这些步骤，半导体器件可以被成
功封装到电路板中，以实现电路的功能，为其余的电子系统构建提供基础
支撑。

三、封装技术术语。

微电子工艺引论硅片、芯片的概念硅片：制造电子器件的基本半导体材料硅的圆形单晶薄片芯片：由硅片生产的半导体产品＊什么是微电子工艺技术？微电子工艺技术主要包括哪些技术？微电子工艺技术：在半导体材料芯片上采用微米级加工工艺制造微小型化电子元器件和微型化电路技术主要包括：超精细加工技术、薄膜生长和控制技术、高密度组装技术、过程检测和过程控制技术等集成电路制造涉及的五个大的制造阶段的内容硅片制备:将硅从沙中提炼并纯化、经过特殊工艺产生适当直径的硅锭、将硅锭切割成用于制造芯片的薄硅片芯片制造：硅片经过各种清洗、成膜、光刻、刻蚀和掺杂步骤，一整套集成电路永久刻蚀在硅片上芯片测试/拣选：对单个芯片进行探测和电学测试，挑选出可接受和不可接受的芯片、为有缺陷的芯片做标记、通过测试的芯片将继续进行以后的步骤装配与封装：对硅片背面进行研磨以减少衬底的厚度、将一片厚的塑料膜贴在硅片背面、在正面沿着划片线用带金刚石尖的锯刃将硅片上的芯片分开、在装配厂,好的芯片被压焊或抽空形成装配包、将芯片密封在塑料或陶瓷壳内终测：为确保芯片的功能，对每一个被封装的集成电路进行电学和环境特性参数的测试IC工艺前工序、IC工艺后工序、以及IC工艺辅助工序IC工艺前工序：（1）薄膜制备技术:主要包括外延、氧化、化学气相淀积、物理气相淀积(如溅射、蒸发) 等（2)掺杂技术：主要包括扩散和离子注入等技术（3）图形转换技术：主要包括光刻、刻蚀等技术IC工艺后工序：划片、封装、测试、老化、筛选IC工艺辅助工序：超净厂房技术超纯水、高纯气体制备技术光刻掩膜版制备技术材料准备技术微芯片技术发展的主要趋势提高芯片性能(速度、功耗)、提高芯片可靠性(低失效）、降低芯片成本(减小特征尺寸，增加硅片面积，制造规模)什么是关键尺寸（CD）？芯片上的物理尺寸特征称为特征尺寸，特别是硅片上的最小特征尺寸,也称为关键尺寸或CD半导体材料本征半导体和非本征半导体的区别是什么？本征半导体：不含任何杂质的纯净半导体,其纯度在99。
