各类离心机的典型结构

三相离心机内部构造
三相离心机是一种高效分离设备，主要用于分离固体颗粒、液相和气体的混合物。

其内部构造主要包括以下几部分：
分离筒体：由上下两个部分构成，上下筒体内设有转鼓、螺旋出料口和传动装置；
转鼓：由螺旋、锥形环和可拆卸底盖组成，其中螺旋起到传递动能的作用，锥形环和可拆卸底盖起到固定作用；
分离室：由分离筒体与转鼓之间形成的空腔构成，液相和气体在这里进行分离；
分离壁：安装在分离室内壁上，起到支撑的作用；
减速机：驱动分离室旋转，使混合物发生分离；
支承座：用于支撑整个机器的支架，可以使机器稳定运转。

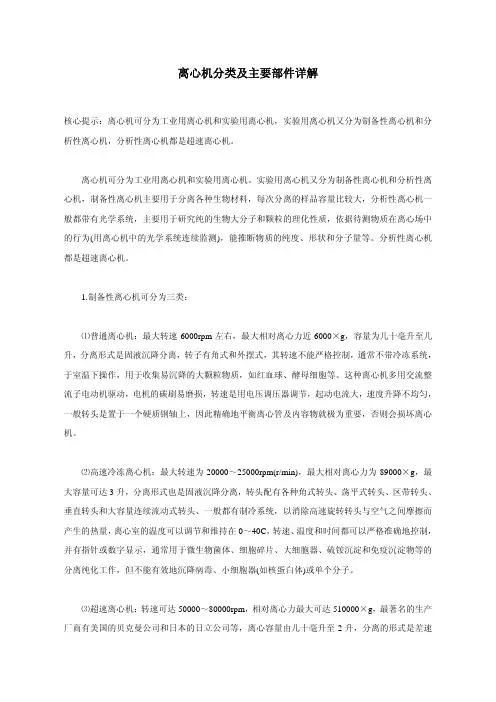

离心机分类及主要部件详解离心机分类及主要部件详解核心提示：离心机可分为工业用离心机和实验用离心机，实验用离心机又分为制备性离心机和分析性离心机，分析性离心机都是超速离心机。

离心机可分为工业用离心机和实验用离心机。

实验用离心机又分为制备性离心机和分析性离心机，制备性离心机主要用于分离各种生物材料，每次分离的样品容量比较大，分析性离心机一般都带有光学系统，主要用于研究纯的生物大分子和颗粒的理化性质，依据待测物质在离心场中的行为(用离心机中的光学系统连续监测)，能推断物质的纯度、形状和分子量等。

分析性离心机都是超速离心机。

1.制备性离心机可分为三类：⑴普通离心机：最大转速6000rpm左右，最大相对离心力近6000×g，容量为几十毫升至几升，分离形式是固液沉降分离，转子有角式和外摆式，其转速不能严格控制，通常不带冷冻系统，于室温下操作，用于收集易沉降的大颗粒物质，如红血球、酵母细胞等。

这种离心机多用交流整流子电动机驱动，电机的碳刷易磨损，转速是用电压调压器调节，起动电流大，速度升降不均匀，一般转头是置于一个硬质钢轴上，因此精确地平衡离心管及内容物就极为重要，否则会损坏离心机。

⑵高速冷冻离心机：最大转速为20000～25000rpm(r/min)，最大相对离心力为89000×g，最大容量可达3升，分离形式也是固液沉降分离，转头配有各种角式转头、荡平式转头、区带转头、垂直转头和大容量连续流动式转头、一般都有制冷系统，以消除高速旋转转头与空气之间摩擦而产生的热量，离心室的温度可以调节和维持在0～40C，转速、温度和时间都可以严格准确地控制，并有指针或数字显示，通常用于微生物菌体、细胞碎片、大细胞器、硫铵沉淀和免疫沉淀物等的分离纯化工作，但不能有效地沉降病毒、小细胞器(如核蛋白体)或单个分子。

⑶超速离心机：转速可达50000～80000rpm，相对离心力最大可达510000×g，最著名的生产厂商有美国的贝克曼公司和日本的日立公司等，离心容量由几十毫升至2升，分离的形式是差速沉降分离和密度梯度区带分离，离心管平衡允许的误差要小于0.1克。

离心机分类及主要部件详解核心提示：离心机可分为工业用离心机和实验用离心机，实验用离心机又分为制备性离心机和分析性离心机，分析性离心机都是超速离心机。

离心机可分为工业用离心机和实验用离心机。

实验用离心机又分为制备性离心机和分析性离心机，制备性离心机主要用于分离各种生物材料，每次分离的样品容量比较大，分析性离心机一般都带有光学系统，主要用于研究纯的生物大分子和颗粒的理化性质，依据待测物质在离心场中的行为(用离心机中的光学系统连续监测)，能推断物质的纯度、形状和分子量等。

分析性离心机都是超速离心机。

1.制备性离心机可分为三类：⑴普通离心机：最大转速6000rpm左右，最大相对离心力近6000×g，容量为几十毫升至几升，分离形式是固液沉降分离，转子有角式和外摆式，其转速不能严格控制，通常不带冷冻系统，于室温下操作，用于收集易沉降的大颗粒物质，如红血球、酵母细胞等。

这种离心机多用交流整流子电动机驱动，电机的碳刷易磨损，转速是用电压调压器调节，起动电流大，速度升降不均匀，一般转头是置于一个硬质钢轴上，因此精确地平衡离心管及内容物就极为重要，否则会损坏离心机。

⑵高速冷冻离心机：最大转速为20000～25000rpm(r/min)，最大相对离心力为89000×g，最大容量可达3升，分离形式也是固液沉降分离，转头配有各种角式转头、荡平式转头、区带转头、垂直转头和大容量连续流动式转头、一般都有制冷系统，以消除高速旋转转头与空气之间摩擦而产生的热量，离心室的温度可以调节和维持在0～40C，转速、温度和时间都可以严格准确地控制，并有指针或数字显示，通常用于微生物菌体、细胞碎片、大细胞器、硫铵沉淀和免疫沉淀物等的分离纯化工作，但不能有效地沉降病毒、小细胞器(如核蛋白体)或单个分子。

⑶超速离心机：转速可达50000～80000rpm，相对离心力最大可达510000×g，最著名的生产厂商有美国的贝克曼公司和日本的日立公司等，离心容量由几十毫升至2升，分离的形式是差速沉降分离和密度梯度区带分离，离心管平衡允许的误差要小于0.1克。

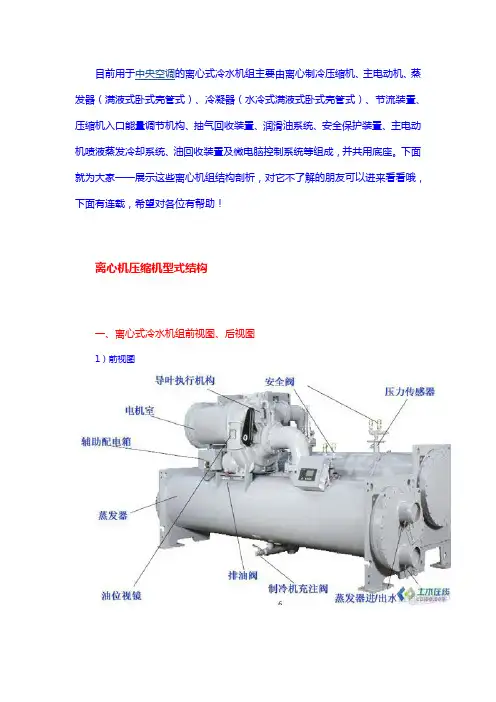

目前用于中央空调的离心式冷水机组主要由离心制冷压缩机、主电动机、蒸发器（满液式卧式壳管式）、冷凝器（水冷式满液式卧式壳管式）、节流装置、压缩机入口能量调节机构、抽气回收装置、润滑油系统、安全保护装置、主电动机喷液蒸发冷却系统、油回收装置及微电脑控制系统等组成，并共用底座。

下面就为大家一一展示这些离心机组结构剖析，对它不了解的朋友可以进来看看哦，下面有连载，希望对各位有帮助！离心机压缩机型式结构一、离心式冷水机组前视图、后视图1）前视图2）后视图3）三级离心结构图二、离心式压缩机2.1.三种不同型式压缩示意图a.单级压缩b.两级压缩c.三级压缩2.2.不同型式离心压缩机及其构成a.半封闭离心压缩机b.开启式离心压缩机结构c.三级离心压缩机结构2.3.关于压缩机型式的描述：1）叶轮方面：a) 闭式叶轮的稳定工况范围比半开式叶轮的稳定工况范围要窄；b) 小流量区间内，即：部分负荷情况下，半开式叶轮的性能优于闭式叶轮的性能；c)两种形式叶轮内部都存在回流区域，半开式叶轮内部的回流区域较少。

2）电机方面：a)闭式电机散热于系统中，增加制冷系统能耗3%,闭式电机在冷媒中旋转，阻力大，增加动力系统能耗3%。

b)封闭式结构设计，电机处于腔体内，具有良好的运转环境；避免开放式电机因壳体散热装置直接暴露在空气中脏堵而影响其稳定性；封闭式电机均有内置式热保护系统，可保证电机的运行安全（而开放式电机采用仅依靠电流过载来保护电机，可靠性较低）；封闭式结构设计，电机采用制冷剂喷液冷却，工作温度低，使用寿命长；（而开放式电机处于机房内，电机的工作环境温度较高）。

2.4电机散热方面比较2.5不同机组制冷剂的年泄漏率2.6电机的可靠性根据ASHRAE1999年的应用手册，第37页3 可靠性=R1X R2 XR3 2.7不同冷量电机散热量、实际能效比及效率衰减开启电机机房放热公式：Q=Ne*(1-N)Ne---压缩机输入功率N---电机效率离心式冷水机组结构剖析（连载2-压缩机结构及冷却循环）<继续更新啦！>连载2：压缩机结构及冷却循环2.8.离心压缩机传动装置及轴封1）开启式传动装置2）半封闭式传动装置半封闭压缩机轴封对密闭性要求较低，少量油或气的泄露，不会造成系统的工作不稳定，同时，也不会影响常工作。
