厚膜贴片电阻的原理、特点和应用厚膜贴片电阻是一种常见的被动元件,它是利用厚膜工艺将电阻性材料印刷在绝缘基体(如氧化铝陶瓷)上,然后经过高温烧结而成的。
厚膜贴片电阻具有体积小、功率大、耐热、耐冲击和耐腐蚀等优点,广泛应用于各种电子设备中,如智能手机、平板电脑、笔记本电脑、电视、汽车、医疗和军事设备等。
厚膜贴片电阻的原理厚膜贴片电阻的原理是利用电阻性材料的电阻率随温度的变化而变化的特性,通过控制印刷的厚度和图案,来调节电阻值。
电阻性材料一般是由金属粉末(如银、钯、铂等)和玻璃粉末混合而成的浆料,通过丝网印刷工艺将其印刷在绝缘基体上,形成一层或多层的厚膜。
厚膜的厚度一般在10微米到100微米之间,因此称为厚膜。
然后,将印刷好的基体放入高温炉中进行烧结,使浆料中的金属粉末和玻璃粉末熔化并固化,形成具有一定电阻率的均匀薄膜。
最后,通过激光切割或化学刻蚀等方法,在厚膜上切割出所需的图案,从而确定电阻值。
同时,在基体的两端印刷出导电性材料(如银或银钯合金),作为与外部电路连接的焊盘。
厚膜贴片电阻的特点厚膜贴片电阻具有以下几个主要特点:体积小、功率大。
由于厚膜贴片电阻是直接印刷在绝缘基体上,因此可以做到非常小的尺寸,如0075、01005、0201等。
同时,由于厚膜贴片电阻具有较高的耐热性和散热性,因此可以承受较大的功率,如0.125W、0.25W、0.5W等。
耐热、耐冲击和耐腐蚀。
由于厚膜贴片电阻采用了高温烧结工艺,因此具有较高的稳定性和可靠性,可以在-55℃到+155℃的温度范围内正常工作,并且不易受到机械冲击和化学腐蚀的影响。
适用于所有焊接工艺。
由于厚膜贴片电阻具有较高的耐热性和导电性,因此可以适应各种焊接工艺,如波峰焊、回流焊、手工焊等,并且在自动贴片应用中具有较高的稳定性和一致性。
成本低、产量高。
由于厚膜贴片电阻采用了丝网印刷工艺,因此可以实现批量生产,降低生产成本和时间。
同时,由于厚膜贴片电阻的材料和工艺相对简单,因此可以提供较多的规格和参数,满足不同的应用需求。
贴片电阻的封装(详细)贴片电阻简述片式固定电阻器,从Chip Fixed Resistor直接翻译过来的,俗称贴片电阻(SMD Resistor),是金属玻璃铀电阻器中的一种。
是将金属粉和玻璃铀粉混合,采用丝网印刷法印在基板上制成的电阻器。
耐潮湿,高温,温度系数小。
(注:以下片式固定电阻器皆叫做贴片电阻)贴片电阻分类贴片电阻分为以下几大类:类型参考国际的分类常规系列厚膜贴片电阻General purpose General purpose, 0201 - 0805General purpose, 1206 - 2512高精度高稳定性贴片电阻High precision - high stability High precision - high stability, 0201 - 0603High precision - high stability, 0805 - 1210High precision - high stability, 2010 - 2512高精密贴片电阻- AR 系列的特性与用途-超精密性±0.01% ~ ±1%-TaN 和NiCr 真空溅镀-温度系数只有±5PPM/°C ~ ±50PPM/°C-Wide R-Value range-Products with Pb-free Terminations Meet RoHS Requirments常应用于-医疗设备-精密量测仪器-电子通讯,转换器,印表机-Automatic Equipment Controller-Communication Device, Cell phone, GPS, PDA-一般消费性产品常规系列薄膜贴片电阻General purpose thin film General purpose thin film, 0201-2512低阻值贴片电阻Low ohmic Low ohmic, 0402 - 1206Low ohmic, 2010 - 2512贴片电阻阵列Arrays Arrays, convex and concave贴片电流传感器SMD current sensors Current Sensors - Low TCR贴片网络电阻器Network Network, T-type and L-type另有贴片厚膜排阻,贴片打线电阻,贴片高压电阻,贴片功率电阻等!贴片电阻封装与尺寸贴片电阻的封装与尺寸如下表:英制(mil) 公制(mm) 长(L)(mm) 宽(W)(mm) 高(t)(mm) a(mm) b(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.050402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.100603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.200805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.201206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.201210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.201812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.202010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.202512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20注:贴片网络电阻RCN 系列是在真空中溅镀上一层合金电阻膜于陶瓷基板上,加玻璃材保护层及三层电镀而成,可靠度高,外观尺寸均匀,精确且具有温度系数与阻值公差小的特性。

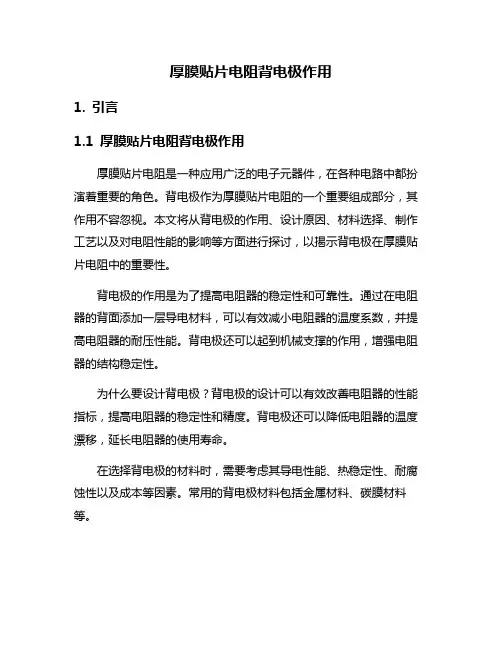

厚膜贴片电阻背电极作用1. 引言1.1 厚膜贴片电阻背电极作用厚膜贴片电阻是一种应用广泛的电子元器件,在各种电路中都扮演着重要的角色。
背电极作为厚膜贴片电阻的一个重要组成部分,其作用不容忽视。
本文将从背电极的作用、设计原因、材料选择、制作工艺以及对电阻性能的影响等方面进行探讨,以揭示背电极在厚膜贴片电阻中的重要性。
背电极的作用是为了提高电阻器的稳定性和可靠性。
通过在电阻器的背面添加一层导电材料,可以有效减小电阻器的温度系数,并提高电阻器的耐压性能。
背电极还可以起到机械支撑的作用,增强电阻器的结构稳定性。
为什么要设计背电极?背电极的设计可以有效改善电阻器的性能指标,提高电阻器的稳定性和精度。
背电极还可以降低电阻器的温度漂移,延长电阻器的使用寿命。
在选择背电极的材料时,需要考虑其导电性能、热稳定性、耐腐蚀性以及成本等因素。
常用的背电极材料包括金属材料、碳膜材料等。
背电极制作工艺需要保证其与电阻片之间的良好粘接性和封装性,避免产生焊接不良或漏漆等质量问题。
常见的制作工艺包括屏蔽膜印刷、高温烧结等步骤。
背电极对电阻性能的影响主要体现在电阻器的稳定性、精确性、温度系数等方面。
通过优化背电极的设计和制作工艺,可以有效改善电阻器的性能指标。
背电极在厚膜贴片电阻中具有重要的作用。
未来,可以通过优化背电极的设计和材料选择,进一步提高电阻器的性能指标,实现电子器件的高性能化和微型化发展趋势。
2. 正文2.1 背电极的作用是什么背电极在厚膜贴片电阻中扮演着非常重要的角色,它不仅仅是电阻器的外壳,更是直接影响电阻器性能的关键部分。
背电极主要有以下几个作用:1. 提供电路连接:背电极通过焊接或者其他方式与电路板进行连接,起到将电阻器与电路板稳固连接的作用,同时也起到了导电作用。
2. 保护电阻器:背电极可以有效地保护电阻器内部的电阻材料,避免外界物质的侵入和机械损坏,保证电阻器的稳定性和可靠性。
3. 散热:背电极可以起到散热的作用,将电阻器内部产生的热量传导到外部,避免过热损坏,同时也有助于提高电阻器的使用寿命。
片式厚膜电阻器片式厚膜电阻器,是一种常见的电阻器类型,具有许多优点和广泛的应用。
本文将从厚膜电阻器的原理、结构、特点和应用等方面进行介绍。
一、厚膜电阻器的原理厚膜电阻器是利用厚膜工艺在陶瓷或玻璃基片上制作电阻材料,再通过蒸镀、丝印等工艺形成导线和引线,最后在高温烧结过程中形成电阻器结构。
厚膜电阻器的电阻值由电阻材料的阻值、长度和宽度决定。
二、厚膜电阻器的结构厚膜电阻器一般由基片、电阻材料、电极、引线和封装等部分组成。
基片作为电阻器的基础,一般采用陶瓷或玻璃材料;电阻材料是通过厚膜工艺在基片上制作的,常见的材料有铬、铜、镍等;电极是连接电阻材料的导线,常见的形式有蒸镀、丝印等;引线是将电阻器连接到电路中的导线,一般采用金属材料;封装是将电阻器保护起来,常见的封装有贴片式、插件式等。
三、厚膜电阻器的特点1. 高精度:厚膜电阻器的电阻值精度高,一般可达到1%或更高。
2. 耐高温:厚膜电阻器可以在高温环境下工作,一般可耐受几百摄氏度的温度。
3. 耐腐蚀:厚膜电阻器的电阻材料往往具有良好的耐腐蚀性能,可以在恶劣的环境下使用。
4. 体积小:厚膜电阻器的体积相对较小,适合在空间有限的电路中使用。
5. 成本低:相比于其他类型的电阻器,厚膜电阻器的制造成本相对较低。
四、厚膜电阻器的应用厚膜电阻器广泛应用于各种电子设备和电路中,主要包括以下几个方面:1. 电源供应:厚膜电阻器常用于电源供应电路中的电流限制、电压分压等功能。
2. 信号处理:厚膜电阻器用于信号处理电路中的电流测量、电阻匹配等。
3. 温度测量:厚膜电阻器可以作为温度传感器使用,常用于温度测量和控制中。
4. 自动控制:厚膜电阻器常用于自动控制电路中的反馈、调节和保护等功能。
5. 通信设备:厚膜电阻器用于通信设备中的阻抗匹配、滤波等。
片式厚膜电阻器是一种常见的电阻器类型,具有高精度、耐高温、耐腐蚀、体积小和成本低等特点。
它广泛应用于电子设备和电路中的电源供应、信号处理、温度测量、自动控制和通信设备等领域。
厚膜片状电阻
一、定义和构造
厚膜片状电阻是由一层金属膜均匀地附着在绝缘基片上,并且在金属膜两端引出接线的电子元件。
二、特点和性能
1. 高精度,能够提供可靠的电阻值,通常可以达到0.1%。
2. 由于其构造特殊,具有良好的耐高温性能,适用于高温环境下的工作。
3. 厚膜片状电阻的温度系数比较小,使得其电阻不会受到温度变化的影响。
4. 体积较小,和薄膜电阻相比,增加了散热面积和散热效率。
三、应用范围
1. 厚膜片状电阻在大功率电子设备中广泛应用,如通讯、计算机、音视频设备等。
2. 由于其良好的耐高温性能,因此还广泛应用于军事、航空航天等高端领域。
3. 在精密测量仪器、工业计算机以及其他高精度设备中,也有广泛应用。
四、电路中的应用
厚膜片状电阻可以用在各种类型的电路中,如下所示:
1. 作为限流器使用,它可以通过控制电流大小来限制电路中的电流。
例如,它可以用来保护电路中的其他元件免受过载或短路的损害。
2. 作为分压器使用,它可以将输入电压分压到所需电压水平,使电路工作在安全或合适的电压范围内。
3. 作为电路中的调节器使用,它可以调节电路中的电流或电压以满足要求的电路功率需求。
4. 在直流电源中,它可以用作电流限制器或载流电阻。
综上所述,厚膜片状电阻具有高精度、耐高温等特点,并且应用范围广泛。
在电路中,它可以作为限流器、分压器、调节器或直流电源中的电流限制器等多种用途,是一种非常实用的电子元件。

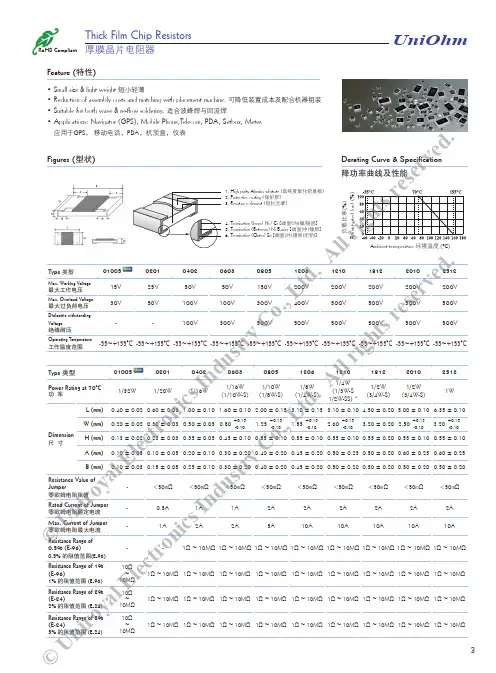

厚膜晶片电阻厚膜晶片电阻是一种常见的电子元器件,广泛应用于各种电子设备中。
本文将从厚膜晶片电阻的基本原理、特点、应用等方面进行详细介绍。
一、基本原理厚膜晶片电阻是一种基于薄膜电阻原理制造的电子元器件。
其制造工艺是在陶瓷或金属基底上涂覆一层厚度为数微米的电阻层,再通过蒸镀、烧结等工艺将电极与电阻层相连,最终形成电阻器件。
厚膜晶片电阻的电阻值大小与电阻层的厚度、宽度、长度以及电阻层的材料有关。
一般来说,电阻层越厚,电阻值越大;电阻层越窄、越长,电阻值也会随之增大。
而电阻层的材料则会影响电阻器件的温度系数、稳定性等性能。
二、特点1. 电阻值范围广:厚膜晶片电阻的电阻值范围广,从几个欧姆到几百兆欧姆不等,可以满足不同电路的需求。
2. 稳定性好:由于厚膜晶片电阻是在基底上制成的,具有较好的机械强度和稳定性,不易受外界因素的影响。
3. 温度系数低:厚膜晶片电阻的温度系数较低,可以在较大的温度范围内保持较为稳定的电阻值。
4. 体积小、重量轻:厚膜晶片电阻体积小、重量轻,可以在小型电子设备中广泛应用。
三、应用厚膜晶片电阻在电子领域中有着广泛的应用,包括以下几个方面:1. 电路补偿:由于厚膜晶片电阻的稳定性和温度系数低,可以用于电路中的稳压、补偿等需要精度较高的场合。
2. 传感器:厚膜晶片电阻可以用于各种传感器中,例如温度传感器、压力传感器、湿度传感器等。
3. 电源电路:厚膜晶片电阻可以用于电源电路中的限流、过流保护等方面。
4. 信号处理:厚膜晶片电阻可以用于信号处理电路中的滤波、分压等方面。
厚膜晶片电阻在电子设备中具有重要的应用价值,其稳定性、温度系数低等特点使得其在各种场合中都能够发挥出优异的性能表现。

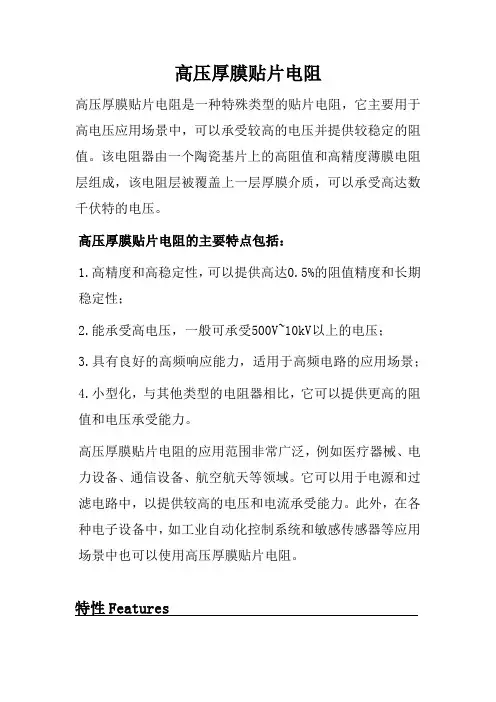

高压厚膜贴片电阻高压厚膜贴片电阻是一种特殊类型的贴片电阻,它主要用于高电压应用场景中,可以承受较高的电压并提供较稳定的阻值。
该电阻器由一个陶瓷基片上的高阻值和高精度薄膜电阻层组成,该电阻层被覆盖上一层厚膜介质,可以承受高达数千伏特的电压。
高压厚膜贴片电阻的主要特点包括:1.高精度和高稳定性,可以提供高达0.5%的阻值精度和长期稳定性;2.能承受高电压,一般可承受500V~10kV以上的电压;3.具有良好的高频响应能力,适用于高频电路的应用场景;4.小型化,与其他类型的电阻器相比,它可以提供更高的阻值和电压承受能力。
高压厚膜贴片电阻的应用范围非常广泛,例如医疗器械、电力设备、通信设备、航空航天等领域。
它可以用于电源和过滤电路中,以提供较高的电压和电流承受能力。
此外,在各种电子设备中,如工业自动化控制系统和敏感传感器等应用场景中也可以使用高压厚膜贴片电阻。
特性Features适合贴片机组装Suitable for SMT符合RoHS和无卤标准Meet RoHS &HF Requirement高电压High Voltage应用Application 相机闪光灯电路 Camera Flash Circuit打印设备Printing equipment电源电路Power Circui构造Construction功率衰减曲线 Power decay curve订货方式(例如0603 1%1/10W47Ω) 料号(Part Number):RC0603FA47R0G特性Characteristics外形尺寸Dimension 类型Type RC0603RC0805RC1206RC1210RC2010RC2512额定功率70℃RatedPower at70℃1/10W1/8W1/4W1/2W3/4W1W最大工作电压Max WorkingVoltage350V400V500V500V500V500V最大过负荷电压Max OverloadVoltage500V800V1000V1000V1000V1000V绝缘耐压WithStandingVoltageDielectric220V430V570V710V710V710V操作温度范围OperatingTemperature-55~+155℃-55~+155℃-55~+155℃-55~+155℃-55~+155℃-55~+155℃0.5%阻值范围ResistanceRange of0.5%10Ω-1MΩ10Ω-1MΩ10Ω-1MΩ10Ω-1MΩ10Ω-1MΩ10Ω-1MΩ1%阻值范围ResistanceRange of1%1Ω-100MΩ1Ω-100MΩ1Ω-100MΩ1Ω-100MΩ1Ω-100MΩ1Ω-100MΩ2%阻值范围ResistanceRange of2%1Ω-100MΩ1Ω-100MΩ1Ω-100MΩ1Ω-100MΩ1Ω-100MΩ1Ω-100MΩ5%阻值范围ResistanceRange of5%1Ω-100MΩ1Ω-100MΩ1Ω-100MΩ1Ω-100MΩ1Ω-100MΩ1Ω-100MΩ性能Performance Specifications类型Type RC0603RC0805RC1206RC1210RC2010RC2512尺寸DImensionL(mm)1.60±0.102.00±0.153.10±0.153、10±0.15 5.00±0.20 6.25±0.20W(mm)0.80±0.10 1.25±0.15 1.60±0.15 2.50±0.15 2.50±0.20 3.10±0.20T(mm)0.45±0.100.50±0.100.55±0.100.55±0.150.55±0.150.55±0.15E(mm)0.25±0.200.35±0.200,45±0.250.35±0.250.65±0.250.8S ±0.25e(mm)0.30±0.200.40±0.200.40±0.250.60±0.250.50±0.250.95±0.25内容Item测试方法Test Methods规格Specification Limits温度系数Temperature CoefficientJIS C52014.81Ω≤R ≤10Ω:±200PPM/℃10Ω10M Ω焊锡性Solderability JIS C52014.17最少95%面积上锡(Min95%coverage)绝缘电阻Insulation ResistanceJIS C52014.6>10G Ω绝缘耐压Dielectric Withstanding VoltageJIS C52014.7无击穿、飞弧及可见机械性损伤No evidence of flashover,mechanical damage arcing or insulation breakdown短时间过负荷Short-Time Overload JIS C52014.13±(1.0%+0.0.05Ω)Max(最大)端子弯曲Terminal Bending JIS C52014.33±(1.0%+0.0.05Ω)Max(最大)抗焊锡热Resist to Soldering Heat JIS C52014.18±(1.0%+0,05Ω)Max(最大)负荷寿命LoadLife JIS C52014.25.1±(2.0%+0.05Ω)Max(最大)耐湿特性Humidity JIS C52014.24±(2.0%+0.05Ω)Max(最大)温度循环Temperature Cycling JIS C52014.19±(2.0%+0.05Ω)Max(最大)温湿循环Molsture Resistance MIL-STD-202METHOD106±(2.0%+0.05Ω)Max(最大)高温储存High Temperature Exposure(Storage)MIL-STD-202METHOD 108±(1.0%+0.0.05Ω)Max(最大)。
片式固定电阻器,从Chip Fixed Resistor直接翻译过来的,俗称贴片电阻(SMD Resistor),是金属玻璃铀电阻器中的一种。
是将金属粉和玻璃铀粉混合,采用丝网印刷法印在基板上制成的电阻器。
耐潮湿,高温,温度系数小。
(注:以下片式固定电阻器皆叫做贴片电阻)贴片电阻分类贴片电阻分为以下几大类:类型参考国际的分类常规系列厚膜贴片电阻General purpose General purpose, 0201 - 0805General purpose, 1206 - 2512高精度高稳定性贴片电阻High precision - high stability High precision - high stability, 0201 - 0603High precision - high stability, 0805 - 1210High precision - high stability, 2010 - 2512常规系列薄膜贴片电阻General purpose thin film General purpose thin film, 0201-2512低阻值贴片电阻Low ohmic Low ohmic, 0402 - 1206Low ohmic, 2010 - 2512Arrays Arrays, convex and concave贴片电流传感器SMD current sensors Current Sensors - Low TCR贴片网络电阻器Network Network, T-type and L-type贴片电阻封装与尺寸贴片电阻的封装与尺寸如下表:英制(mil) 公制(mm) 长(L)(mm) 宽(W)(mm) 高(t)(mm) a(mm) b(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.050402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.100603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.200805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.201206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.201210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.201812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.202010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.202512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20贴片电阻封装与功率的关系贴片电阻的封装与功率关系如下表:封装额定功率@ 70°C 最大工作电压(V) 英制(mil) 公制(mm) 常规功率系列提升功率系列0201 0603 1/20W / 250402 1005 1/16W / 500603 1608 1/16W 1/10W 500805 2012 1/10W 1/8W 1501206 3216 1/8W 1/4W 2001210 3225 1/4W 1/3W 2001812 4832 1/2W / 2002010 5025 1/2W 3/4W 2002512 6432 1W / 200。
丽智无铅厚膜贴片电阻-阻容1号
无铅厚膜贴片电阻是一种电阻器件,它的封装形式为表面贴装(SMD)。
它是一种无铅产品,以环保为宗旨,因此比传统的有铅电阻器更环保。
该电阻器的工作原理是阻碍电流的流动,将电能转换为热能,常用于电路中的电流限制和分压等电路。
厚膜电阻器采用了一种特殊的制造工艺,将电阻材料粘附在陶瓷或瓷垫上,并在电阻材料表面形成一层较厚的膜层,称为“厚膜”。
相比于普通电阻器,厚膜电阻器具有更高的精度和更低的温度系数,能够在高温环境下稳定工作。
无铅厚膜贴片电阻的尺寸通常为长2mm,宽1.25mm或1.6mm,高度为0.5~1.2mm。
常用的额定功率有1/8W、1/4W、1/2W等。
常用的精度为1%,5%等。
其阻值范围通常在几欧姆至数兆欧姆之间。
1.特性Features
铅含量<100ppm
适合贴片机组装Suitable for SMT
短小轻薄Small Size &Light Weight
符合RoHS和无卤标准Meet RoHS &HF Requirement
2.应用Application
一般用途General Purpose
通用型Universal type
3.构造Construction
4.功率衰减曲线Power decay curve
5.询问方式(例如:0603 5% 1/10W 100Ω) 料号(Part Number):PF0603JA0101G
5.特性Characteristics
6.外形尺寸Dimension
7.性能Performance Specifications。

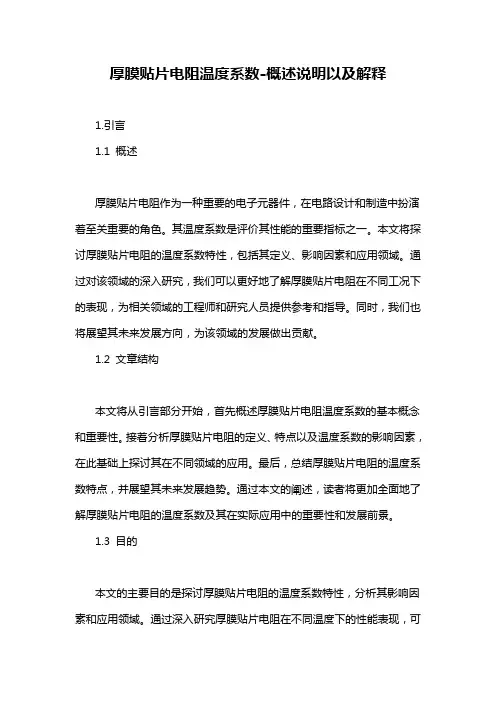

厚膜贴片电阻温度系数-概述说明以及解释1.引言1.1 概述厚膜贴片电阻作为一种重要的电子元器件,在电路设计和制造中扮演着至关重要的角色。
其温度系数是评价其性能的重要指标之一。
本文将探讨厚膜贴片电阻的温度系数特性,包括其定义、影响因素和应用领域。
通过对该领域的深入研究,我们可以更好地了解厚膜贴片电阻在不同工况下的表现,为相关领域的工程师和研究人员提供参考和指导。
同时,我们也将展望其未来发展方向,为该领域的发展做出贡献。
1.2 文章结构本文将从引言部分开始,首先概述厚膜贴片电阻温度系数的基本概念和重要性。
接着分析厚膜贴片电阻的定义、特点以及温度系数的影响因素,在此基础上探讨其在不同领域的应用。
最后,总结厚膜贴片电阻的温度系数特点,并展望其未来发展趋势。
通过本文的阐述,读者将更加全面地了解厚膜贴片电阻的温度系数及其在实际应用中的重要性和发展前景。
1.3 目的本文的主要目的是探讨厚膜贴片电阻的温度系数特性,分析其影响因素和应用领域。
通过深入研究厚膜贴片电阻在不同温度下的性能表现,可以更好地了解其在实际应用中的稳定性和可靠性。
同时,通过对厚膜贴片电阻温度系数的未来发展展望,可以为相关领域的研究和应用提供参考和指导。
通过本文的研究,旨在为深入理解厚膜贴片电阻的温度系数特性和优化设计提供理论支持。
2.正文2.1 厚膜贴片电阻的定义和特点2.2 厚膜贴片电阻的温度系数影响因素:厚膜贴片电阻的温度系数是指在不同温度下,电阻值随温度变化而发生的变化程度。
影响厚膜贴片电阻温度系数的因素如下:1. 材料特性:厚膜贴片电阻的温度系数受其材料特性的影响。
不同材料具有不同的温度系数,例如铜、镍、聚砜等材料在不同温度下的电阻变化程度不同。
2. 制造工艺:厚膜贴片电阻的制造工艺对其温度系数也有一定影响。
不同的工艺会导致电阻材料受热时的不同膨胀系数,进而影响温度系数的大小。
3. 结构设计:厚膜贴片电阻的结构设计也会对其温度系数产生影响。
厚膜电阻用途厚膜电阻是一种常见的电阻器件,广泛应用于电子电路中的各个领域。
它具有许多独特的特点和用途。
本文将从厚膜电阻的概念、结构、特点及其应用等方面进行介绍。
一、概念厚膜电阻是一种由导电材料制成的片状电阻器件,其特点是电阻值较大,可调范围广,具有较好的稳定性和可靠性。
二、结构厚膜电阻的结构主要包括基片、导电层和保护层。
基片一般采用陶瓷材料或玻璃纤维等,导电层是将导电材料通过丝网印刷或其他方法均匀地覆盖在基片上,保护层则是为了保护导电层免受外界环境的影响。
三、特点1. 高精度:厚膜电阻具有较高的精度,能够满足各种精密电子设备的要求。
2. 大功率:厚膜电阻能够承受较大的功率,适用于高功率电子设备。
3. 范围广:根据具体需求,可以选择不同电阻值的厚膜电阻,满足各种电路的设计需求。
4. 稳定性好:厚膜电阻具有较好的温度稳定性和长期稳定性,能够保持电阻值的稳定。
5. 抗干扰能力强:厚膜电阻具有较强的抗干扰能力,能够有效地抵抗外界干扰信号。
四、应用1. 电子产品:厚膜电阻广泛应用于各种电子产品中,如手机、电视、电脑等。
它可以用作电路中的电流限制器、电压分压器、电流采样器等。
2. 通信设备:在通信设备中,厚膜电阻常被用作电路的稳压、稳流、隔离等。
3. 仪器仪表:厚膜电阻也被广泛应用于各种仪器仪表中,如电压表、电流表、电阻表等。
4. 汽车电子:在汽车电子领域,厚膜电阻被用于车载电子控制单元(ECU)、发动机控制单元(ECM)等。
5. 太阳能电池板:厚膜电阻还可以用于太阳能电池板中,起到反向保护和电流限制的作用。
厚膜电阻作为一种重要的电阻器件,在电子电路中具有广泛的用途。
它的高精度、大功率、范围广、稳定性好和抗干扰能力强等特点,使得它成为电子产品、通信设备、仪器仪表、汽车电子和太阳能电池板等领域中不可或缺的组成部分。
未来随着科技的不断发展,厚膜电阻的应用范围还将进一步扩大,为各行各业带来更多便利和创新。
贴片电阻Fixed Chip Resistors,ChipR简述 (2)贴片电阻基本结构 (2)贴片电阻分类 (4)贴片电阻规格、封装、尺寸 (4)贴片电阻额定功率及工作电压 (5)贴片电阻标识 (6)常规3位数标注法:XXY (7)常规4位数标注法:XXY (7)3位数乘数代码(Multiplier Code)标注法:XXY (7)贴片电阻生产厂家、规格书 (11)贴片电阻命名方法 (11)贴片电阻的参考价格 (12)简述我们常说的贴片电阻(SMD Resistor)叫"片式固定电阻器"(Chip Fixed Resistor),又叫"矩形片状电阻"(Rectangular Chip Resistors),是由ROHM公司发明并最早推出市场的。
特点是耐潮湿,耐高温,可靠度高,外观尺寸均匀,精确且温度系数与阻值公差小。
按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors )两种。
厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上,然后烧结形成的。
我们通常所见的多为厚膜片式电阻,精度范围±0.5% ~ 10%,温度系数:±50PPM/℃~ ±400PPM/℃。
薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制成,特点是低温度系数(±5PPM/℃),高精度(±0.01%~±1%)。
封装有:0201,0402,0603,0805,1206,1210,1812,2010,2512。
其常规系列的精度为5%,1%。
阻值范围从0.1欧姆到20M欧姆。
标准阻值有E24,E96系列。
功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。
特性:•体积小,重量轻•适合波峰焊和回流焊•机械强度高,高频特性优越•常用规格价格比传统的引线电阻还便宜•生产成本低,配合自动贴片机,适合现代电子产品规模化生产使用状况:由于价格便宜,生产方便,能大面积减少PCB面积,减少产品外观尺寸,现在已取代绝大部分传统引线电阻。
薄膜电阻厚膜电阻合金电阻陶瓷电阻概述说明1. 引言1.1 概述电阻是一种电子元件,用于控制和限制电流的流动。
薄膜电阻、厚膜电阻、合金电阻和陶瓷电阻是常见的几种类型。
本文将对这些电阻进行概述说明。
1.2 文章结构本文主要分为五个部分,分别介绍薄膜电阻、厚膜电阻、合金电阻和陶瓷电阻的定义和原理、特点和应用以及制备方法和工艺。
1.3 目的本文旨在向读者提供关于薄膜电阻、厚膜电阻、合金电阻和陶瓷电阻的基本知识,并介绍它们的应用领域和制备方法。
通过了解这些不同类型的电阻,读者可以更好地选择适合自己需求的电子元件,提高设计和应用效果。
引言部分内容结束。
2. 薄膜电阻:2.1 定义和原理:薄膜电阻是一种制造出非常薄的金属或合金膜的电阻器件。
它在基底上通过物理或化学方法形成,其厚度通常在几纳米到数微米之间。
这种电阻器件使用了薄膜材料的导电性质,其原理是利用导体中的自由电子传导电流时会遇到阻力而产生电阻。
2.2 特点和应用:薄膜电阻具有以下特点:- 精度高:由于制备过程中能够较好地控制材料的良好性质,因此可以实现较高的精度要求。
- 高频特性好:薄膜结构有助于降低元件内部的等效电感和等效电容,提高了元件在高频率下的响应速度。
- 温度系数恒定:根据所选用的材料类型和制备工艺,可以使温度系数保持相对恒定。
这些特点使得薄膜电阻广泛应用于各种领域,包括以下几个主要应用领域:- 通信设备:在无线通信设备中,薄膜电阻被用于控制和调节信号的电流和阻抗。
- 汽车电子:在汽车电子设备中,薄膜电阻常用于传感器、发动机系统以及车载娱乐等方面,起到精确测量和控制的作用。
- 工业自动化:在工业自动化领域,薄膜电阻用于测量和控制仪表、仪器以及各种传感器。
2.3 制备方法和工艺:生产薄膜电阻需要通过一系列特定工艺来实现。
以下是一些常见的制备方法:- 物理气相沉积(PVD):利用物理手段将金属或合金材料以原子形式在基底上进行沉积,形成细小的颗粒并逐渐成为连续的薄膜结构。
1 贴片电阻器的种类及特点 (1)2 贴片电阻的主要性能指标 (1)2.1标称阻值及偏差 (2)2.2额定功率: (3)2.3最大工作电压: (3)2.4、温度系数(T.C.R): (3)3 贴片电阻的结构 (3)4 贴片电阻的生产过程 (4)5 贴片电阻的选用原则 (4)6 应 用 中 常 见 问 题 (4)6.1电极脱落: (4)6.2基体断裂: (4)6.3电阻阻值变异: (5)6.4外电极氧化: (5)6.5案例分析: (5)7 0欧姆电阻的作用 (6)8 贴片电阻的标称阻值系列 (7)H (9)贴 片 电 阻 器1 贴片电阻器的种类及特点贴片电阻属于厚膜电阻,其导体是高温烧结的玻璃釉膜。
贴片电阻器的英文名称是Chip Resistor, 是应用的最成熟的表面贴装元件(SMC)之一。
按照尺寸来分类,贴片电阻有0402、0603、0805、1208、1210、2512等六种尺寸规格,各尺寸的片阻能承受的额定功率有所不同,其中0402、0603、0805是常用尺寸规格。
另外还有片状电阻网络(也称做贴片排阻)贴片电阻的特点:—体积小,重量轻,利于整机产品的小型化、微型化—温度系数小,电性能稳定,可靠性高—机械强度高,尺寸稳定,很适合SMT技术要求—高频特性优异—具有优异的适应载流焊和回流焊,很适合SMT技术要求—尺寸稳定,装配成本低并与自动贴装设备匹配好2 贴片电阻的主要性能指标贴片电阻的主要电性能指标有标称阻值及偏差、额定功率、最大工作电压;主要机械性能指标是尺寸(长L、宽W)。
贴片电阻的尺寸对所能承受额定功率起着决定性作用,其导电部分反到成了次要作用。
0402、0603、0805、1208、1210、2512这些规格是以英寸为单位的,注意与公制单位mm之间的换算关系。
2.1标称阻值及偏差贴片电阻生产过程采用激光调阻,加之其电阻膜是高稳定的玻璃釉材料,因此贴片电阻的精度比较高,最普通阻值系列的是E24系列,即±5%的偏差;另外还比较常用的E96阻值系列(即±1%的偏差),称做精密贴片电阻;也有极少数场合用到的E192系列(即±0.5%精度的);其他系列基本不采用。
可调阻厚膜电阻-概述说明以及解释1.引言1.1 概述电阻是电路中常见的元件之一,用于限制电流的流动。
随着科技的进步,可调阻厚膜电阻作为一种新型的电阻元件逐渐被应用于各个领域。
可调阻厚膜电阻具有可调阻值的特点,可以通过调整其电阻值来满足各种电路设计的需求。
可调阻厚膜电阻的基本结构由一层厚膜电阻层和两个触点组成。
厚膜电阻层由导电材料制成,可以通过改变材料的成分和厚度来改变电阻值。
触点则用于与电路中的其他元件连接,使电流能够顺利通过。
与传统的固定阻值电阻相比,可调阻厚膜电阻具有以下几个优势。
首先,可调阻厚膜电阻具有较高的阻值范围,可以满足更广泛的电路应用需求。
其次,可调阻厚膜电阻的阻值可以根据实际需要进行调整,提高了电路的灵活性和适应性。
此外,可调阻厚膜电阻还具有结构简单、制造成本低廉等特点。
可调阻厚膜电阻在现代电子设备、通信系统、汽车电子等领域都有广泛的应用。
例如,在音频设备中,可调阻厚膜电阻可以调节音量大小;在汽车电子中,可调阻厚膜电阻用于调节车内灯光的亮度。
通过调整可调阻厚膜电阻的阻值,可以实现对电路性能的精确控制,提高了系统的整体性能。
综上所述,可调阻厚膜电阻作为一种新型的电阻元件,具有可调阻值、结构简单和制造成本低廉等优势,已经在各个领域得到了广泛应用。
随着科技的不断发展,相信可调阻厚膜电阻在电子领域的应用将会进一步扩展,并为电路设计带来更多的可能性。
1.2 文章结构文章结构部分主要是介绍整篇文章的组成和各个部分的内容。
本文共包括引言、正文和结论三个部分。
引言部分首先概述了本文要讨论的主题,即可调阻厚膜电阻。
本节将对可调阻厚膜电阻的概念和特点进行简要阐述。
随后,介绍了本文的整体结构,明确了各个章节的主题内容。
最后,明确了本文的目的,即通过对可调阻厚膜电阻的研究和探讨,探索其在电子领域的应用潜力。
正文包括了两个要点,分别介绍了可调阻厚膜电阻的第一个和第二个重要内容。
在这两个要点中,将详细介绍可调阻厚膜电阻的工作原理、制备方法、性能特点以及在各个领域的应用情况。
