《autocad教程全集》PPT课件

“缩放〞工具栏用于放大、缩小图形。
状态栏：位于AutoCAD 2007底部，它反映了 此时的工作状态。当您将光标置于绘图区域时，状 态栏左边显示的是当前光标所在位置的坐标值，这 个区域称为坐标显示区域。
状态栏右边是指示并控制用户工作状态的8个按 钮。用鼠标单击任意一个按钮均可切换当前的工作 状态。当按钮被按下时表示相应的设置处于翻开状 态。
可以在对话框中修改系统变量，也可以直接在命令行中修改系统变量。例如要使用 ISOLINES系统变量修改曲面的线框密度，可在命令行提示下输入该系统变量名称并按 Enter键，然后输入新的系统变量值并按Enter键即可，详细操作如下。
命令: ISOLINES (输入系统变量名称) 输入 ISOLINES 的新值 <4>: 32 (输入系统变量的新值)
绘制根本图形
二维图形和三维图形。
编辑和修改图形 添加标注
添加文字
控制显示图形
在AutoCAD中，可以以多种方式显示图形，可平移或缩放视图以显示所需图形局部；在绘制三
维图形时还可以通过改变三维视图划视点来显示图形
存储文件并输出
3、 AutoCAD 2021中文版界面介绍
翻开AutoCAD 2021进入的绘图环境 如以下图所示，AutoCAD 2021用户界面
《AUTOCAD教程》PPT 课件
本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！
1、根本功能
1) 绘制图形：二维、三维、轴侧图 2)编辑图形 3)标注尺寸 4)文本输入 5)渲染图形 6)打印图形

AutoCAD支持VBA宏和.NET API，用户可以通过编程方式自 定义工具栏、菜单和其他界面元 素，实现自动化操作。
多平台支持
AutoCAD支持Windows、Mac OS X、iOS和Android等多个操 作系统平台。
AutoCAD的应用领域
建筑和土木工程
AutoCAD广泛应用于建筑设计和施工领域，包 括平面图、立面图、剖面图、施工图等。
打开文件
打开已经存在的AutoCAD文件 ，可以浏览不同的目录和文件 类型。
保存文件
将当前文件保存到磁盘上，可 以选择不同的保存格式和位置 。
另存为
将当前文件另存为一个新的文 件，可以修改文件名和保存位
置。
1985年，AutoCAD 2.0 版本发布，增加了许多新 功能，如3D建模和渲染 。
1993年，AutoCAD R14 版本发布，引入了 Windows操作系统支持 。
2021年，AutoCAD最新 版本为AutoCAD 2023， 增加了许多新功能和改进 。
2000年，AutoCAD 2000版本发布，标志着 AutoCAD进入新千年。
AutoCAD的主要功能和特点
2D和3D绘图
AutoCAD提供了强大的2D和3D 绘图工具，包括线、圆Βιβλιοθήκη 弧、多 边形等基本图形元素以及高级的
3D建模和渲染工具。
精确测量和标注
AutoCAD支持各种测量和标注 工具，如长度、角度、面积等， 方便用户对图形进行精确的测量
和定位。
01
03
02 04
自定义和脚本功能
绘图区域
是用户进行绘图的主要区域， 可以通过鼠标进行各种操作。
标题栏
显示当前文档的名称和路径， 以及一些常用命令的快捷方式 。

状态栏用于显示或设置当前的绘图状态。状态栏上位于左侧的
一组数字反映当前光标的坐标，其余按钮从左到右分别表示当
前是否启用了捕捉模式、栅格显示、正交模式、极轴追踪、对
象捕捉、对象捕捉追踪、动态UCS、动态输入等功能以及是否
显示线宽、当前的绘图空间等信息。
14
9. 模型/布局选项卡 模型/布局选项卡用于实现模型空间 与图纸空间的切换。 10. 滚动条 利用水平和垂直滚动条，可以使图 纸沿水平或垂直方向移动，即平移 绘图窗口中显示的内容。 11. 菜单浏览器 单击菜单浏览器，AutoCAD会将浏 览器展开，如右图所示。 用户可通过菜单浏览器执行相应的 操作。
打开的文件并打开它。
2.4.3 保存图形
1. 用QSAVE命令保存图形
单击“标准”工具栏上的
(保存)按钮，或选择“文
件”|“保存”命令，即执行QSAVE命令，如果当前图形没有
命名保存过，AutoCAD会弹出“图形另存为”对话框。通
过该对话框指定文件的保存位置及名称后，单击“保存”按
钮，即可实现保存。
23
对话框中，“长度”选项 组确定长度单位与精度； “角度”选项组确定角度 单位与精度；还可以确定 角度正方向、零度方向以 及插入单位等。
3
• 1982年12月，美国Autodesk公司首先推 出 AutoCAD 的 第 一 个 版 本 ， AutoCAD 1.0版。
• 1983年4月——1.2版 • 1983年8月——1.3版 • 1983年10月——1.4版 • 1984年10月——2.0版 • 1985年5月——2.1版 • 1986年6月——2.5版 • 1987年4月——2.6版
18
通过此对话框选择对应的样板后(初学者一般选择样板文件 acadiso.dwt即可)，单击“打开”按钮，就会以对应的样板 为模板建立一新图形。

举例5：
第17页/共151页
§2.3 基本操作入门
辅助精确作图操作方法 在开始绘制对象时，只能通过鼠标随意点取来选择坐标点。但这种方法很难准 确指定某一位置，总会存在误差。因此AutoCAD提供了一系列能来精确定位光标 的辅助绘图功能。 正交模式：可快捷准确画出水平、竖直直线。 在绘制图形过程中，常常要将点定位到一些图形中的特殊几何点，比如端点、 中点、圆心和交点等。使用对象捕捉、追踪功能快捷准确捕捉对象上的这些几何 点。通过“对象捕捉对话框”进行设置。 对象捕捉：可将光标强制性地准确定位在已存在的对象特定点或特定位置上。 （相对基点对象捕捉fro）
多线（平行线）的绘制 命令：Mline，绘图|多线； 该命令最多可产生16条各具颜色和线型的平行线，可以设置“调节、比例和
举例4
第7页/共151页
§1.2 AutoCAD基础
基本概念与术语 2、绘图单位：有mm、英寸，屏幕单位不一定等于实际出图单位, 默认下是采用
mm，且按照 1：1绘图。 3、实体（对象）：由基本绘图命令产生的图形元素称为实体，如：由直线和矩形
命令产生的同样的矩形，分别是4个和1个实体。 4、图形幅面：由Limits命令设置，可由Zoom命令来查看。 5、图层：一张图纸可看成是有多张透明纸叠加而成，每张透明纸可设置不同的线
计算机绘图是计算机辅助设计和制造（CAD/CAM）的重要组成部分，广泛应 用于机械、汽车、航空、造船、建筑、服装等各行各业。
第4页/共151页
§1.1 计算机绘图概述
目前应用较广泛的计算机绘图的软件 平面绘图软件：美国Autodesk公司的AutoCAD、华工的KMCAD (开目)，
北航海尔的CAXA V2； 三维绘图软件：美国PTC公司的Pro/Engineer2001、UGII、Solid

绘图窗口中显示了十字光标和坐标系图标。AutoCAD通 过十字光标显示当前位置。绘图窗口的左下方显示了当前使 用的坐标系图标，它反映了当前坐标系的原点和X、Y、Z轴 正向。默认情况下，系统采用世界坐标系（WCS）。
单击绘图窗口下方的“模型”或“布局”选项卡，可以在 “模型”空间或“图纸”空间之间相互切换。
AutoCAD 2007是AutoCAD系列软件的最新版本，与 AutoCAD先前的版本相比，它在性能和功能方面都有较大 的增强，同时保证与低版本完全兼容。
教学目标
通过本章的学习，读者应掌握AutoCAD 2007的基本功 能，熟悉AutoCAD 2007工作界面的组成元素，熟练掌握 AutoCAD的基本操作。
1.3.3 什么是基本图形元素
使用AutoCAD绘图的大致步骤是：仔细分析要绘制的图 形，选择绘图方法 → 绘制基本图形元素 → 对基本图形元 素进行编辑加工（编辑图形）→ 为图形标注尺寸 → 为图形 增加注释信息 → 输出图纸。因此，了解AutoCAD基本图 形元素是使用AutoCAD画图的重要一环。那么，什么是基 本图形元素呢？
在AutoCAD中执行命令的方式有以下四种，用户可根据需 要进行选择：
❖ 单击工具按钮 ❖ 选择主菜单或快捷菜单 ❖ 按快捷键 ❖ 直接输入命令全名或其缩写
此外，无论使用哪种方式来执行命令，用户都应密切关注 命令提示信息，从而确定下面该执行什么操作。
1.3.5 鼠标的用法
使用AutoCAD画图时，充分掌握鼠标的用法是非常必要 的。其在AutoCAD中的用法如下：
❖ 利用窗交选择对象：所谓窗交是指先确定选择窗口右侧 角点，然后向左移动光标，确定其对角点，即自右向左 拖出选择窗口，此时所有完全包含在选择窗口中，以及 所有与选择窗口相交的对象均被选中。

第一节：简介 第二节：界面 第三节：新建文件
目录 下一张. 上一张 首页
3
第一章：简介、界面、新建文件
计划：
课时：3节 重点：界面、新建文件 要求：1、要了解AutoCAD的作用
2、认识AutoCAD的界面 3、学会新建文件
目录 下一张. 上一张 首页
4
第一节AutoCAD简介 一、AutoCAD的发展
目录 下一张. 上一张 首页
31
多段线的编辑
进入修改： 1、修改对象多段线选择编辑的多段线 2、选中多段线单击右键选择编辑多段线
编辑选项： 1、闭合(C)：封闭多段线 2 、 合并(J)：将端点连接的线条合并 为一条多段线 3、宽度(W)：设置整条多段线的线宽度 4、编辑顶点(E)：对线的顶点进行编辑
操作：①执行新建命令 ②在“打开”后面点击“三角按钮”，选择
“无样板打开——英制”。
目录 下一张. 上一张 首页
10
作业：
1、熟悉CAD基本操作 2、简述新建文件的三种方法 3、简述CAD的作用 4、简述CAD的发展
目录 下一张. 上一张 首页
11
目录
第二章：绘图前设置、视图控制、选择对象
第二节 辅助绘图工具
作业
目录 下一张. 上一张 首页
22
第三章：绘制图形
计划：
课时：15节 重点：绘图 要求：1、熟练绘图工具
2、熟练绘图
目录 下一张. 上一张 首页
23
第一节 绘制线
一、直线
命令：Line或L 命令位置：1、绘图直线
2、绘图工具栏上的“直线”
绘制方法：1、用鼠标在视图中点击绘制 2、用鼠标确定方向，在命令行输入长度绘制 3、打开状态栏上的正交绘制水平或垂直线条

在作图中经常使用相对坐标 也可采用在某方向上直接输入距离

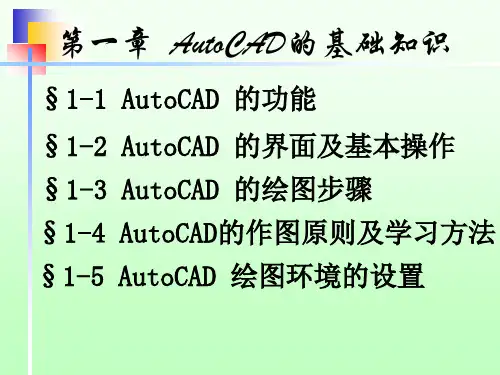

§1-3 AutoCAD 的绘图步骤
建立一个新 图形 ,如
myfirst.dwg
设置绘图环 境如图纸幅 面大小等
绘图，用一些 绘图命令如 Line等绘 图
编辑图形，用一些 图形编辑命令如 Move等编辑图形
给图形标 注文本和 尺寸
设置打印 机或绘图 机出图
2 、自动捕捉功能设置
三、用From创建临时参考点 1 、创建临时参考点功能介绍
2 、创建临时参考点的操作举例
§3-2 自动追踪
1 、自动追踪功能介绍
2、自动追踪功能设置
3 、自动追踪操作举例
AutoTrack0001.avi
三视图的画法举例
§3-3屏幕显示控制
1、利用Zoom命令控制图形在屏幕上的显示
下拉式菜单:Format\Units… ●
命令:Units ● 在弹出的对话框中
按需要设置绘图单 位和精度，一般情 况下，绘图精度 Precision设置为0.
三、设置绘图边界
方法和步骤：
● 下拉式菜单:Format\Drawing Limits ● 命令:Limits
在命令行中按需要 设置绘图幅面的大 小，如A4幅面的图
八、多线(用于绘制建筑平面中的墙线)
将 “名称”框中
新建或命名一 种多线样式
1、多线样式的设置
命名的多线样式 添加到“当前”
（ 1 ）命令
菜单：格式——多线样式
键盘命令：MLSTYLE
2、多线样式绘制
菜单：绘图——多线
3、多线样式编辑
菜单：修改——对象—— 多线——如图所示对话框
九、点、样条曲线、圆环、椭圆、云线等绘图命令

03
CHAMFER（倒角）命令介绍
CHAMFER命令用于在两条直线之间创建倒角，可以输入距离值来定义
倒角的大小，也可以通过选择两条直线来自动计算倒角的大小。
05
图层与属性
图层概念
图层定义
图层是AutoCAD中用于组织和管理图 形对象的重要工具，可以将不同类型 的图形对象分别放置在不同的图层上， 方便后续的编辑和输出。
图层特性
每个图层都可以设置自己的颜色、线型、 线宽等特性，使得图形更加直观和易于 区分。
图层设置与管理
创建图层
在AutoCAD中可以通过图层管理器或命令 行创建新的图层，并为其指定名称、颜色、
线型等属性。
图层可见性控制
可以控制图层的可见性，使得某些图层在 特定情况下不可见，从而简化图形或突出
重点。
03
绘图基础
坐标系统
世界坐标系（WCS）
AutoCAD中的默认坐标系，固定不变，用 于定义绝对位置。
相对坐标
基于当前点的坐标系统，通过输入相对偏移 量来定位新点。
用户坐标系（UCS）
用户可自定义的坐标系，可移动和旋转，用 于简化复杂图形的绘制。
绝对坐标
直接输入目标点在世界坐标系中的确切坐标 值。
AutoCAD可用于城市规划中的总平面 图设计、道路设计、绿化设计等。
02
AutoCAD界面与基本操 作
界面介绍
标题栏
显示当前正在运行的AutoCAD程序版本和文 件名。
01
工具栏
提供常用命令的快捷方式，方便用户 快速访问。
03
命令窗口
显示用户输入的命令和AutoCAD的反馈信息。
05
02
菜单栏

10
1.1.7 欣赏
11
1.1.7 欣赏
12
1.1.7 欣赏
13
1.1.7 欣赏
14
1.1.7 欣赏
15
1.1.7 欣赏
16
1.2 软件的安装
17
1.3 AutoCAD 2005界面组成与环境配置
启动AutoCAD 2005后，用户界面如图16所示，主要包括标题栏、菜单栏、工具栏、 工具选项板、图纸管理器、绘图窗口、命令 窗口、状态栏等部分。
AutoCAD 2007是AutoCAD系列软件的最新 版本，与AutoCAD先前的版本相比，它在性 能和功能方面都有较大的增强，同时保证与 低版本完全兼容。
2
1.1.1 绘制平面图形
在AutoCAD的“绘图”工具栏中提供了丰富的平面绘图工 具，利用它们可以绘制直线、多段线、圆、矩形、多边形、椭圆 等基本图形，再借助于“修改”工具栏中的修改工具和“标注” 工具栏中的标注工具，便可以绘制出各种各样的平面图形，如图
4
1.1.3 绘制三维图形
在AutoCAD中，不仅可以将一些平面图形通过拉伸、设置标 高和厚度转换为三维图形，还可以使用“绘图”>“曲面”菜单中 的菜单项绘制三维曲面、三维网格、旋转曲面等曲面，以及使用 “绘图”>“实体”菜单中的菜单项绘制圆柱体、球体、长方体等 基本实体。如果再借助于“修改”菜单中的有关工具，就可以绘 制出各种复杂的三维图形，如图1-3所示。
25
26
1.3.4 工具选项板
“工具选项板”形式如图1-12所示。工具选项板的主 要特点如下：
5
6
1.1.4 注释和标注图形尺寸
对绘制的图形进行注释和标注尺寸是整个绘图过程中不可缺 少的一步。通过为图形加上注释，可对图形进行说明，如零件的 粗糙度、技术要求等。

保存文件
通过菜单栏或工具栏中的保存文件命 令，可以将当前文件保存到磁盘上。
另存为
通过菜单栏或工具栏中的另存为命令 ，可以将当前文件另存为一个新的文 件，以便备份或修改。
绘图设置
图层设置 通过图层可以对图形进行管理， 以便更好地组织和管理图形元素 。用户可以根据需要创建、删除 、修改图层。
视图设置 视图是表示图形显示方式的一种 方式，用户可以通过视图设置调 整图形的显示效果，以便更好地 观察和分析图形。
详细描述
在Autocad中绘制建筑平面图需要先设置图层，以便对不同对象进行分类管理。然后，使用线段工具 绘制出建筑物的墙体、门窗等基本结构。根据设计要求，还可以添加楼梯、隔断等细节部分。最后， 使用标注工具对平面图进行尺寸标注和文字说明。
绘制电路图
总结词
掌握绘制电路图的基本步骤和技巧，包括设 置图层、绘制电路元件、连接导线等。
详细描述
在Autocad中绘制电路图需要先设置图层， 以便对不同对象进行分类管理。然后，使用 绘图工具绘制出电路元件，如电阻、电容、 集成电路等。接着，根据电路原理，使用线 段工具将元件连接起来，形成完整的电路。 最后，使用标注工具对电路图进行标注和说 明，确保图纸准确无误。
THANKS
感谢观看
形位公差标注
形位公差定义
形位公差是用于描述零件几何形状和 位置精度的标准。在AutoCAD中， 您可以使用形位公差工具来定义公差 值和符号。
形位公差标注
选择要标注的元素，然后使用“标注 ”菜单下的“形位公差”命令。在弹 出的对话框中，输入公差值和符号， 并选择适当的基准和参考元素。
06
打印与输出
尺寸标注
线性标注
01
用于测量两点之间的水平或垂直距离。选择“标注”菜单下的

【质量】：指定着色和渲染视口的打印分辨率。可从下列选项中选择：【草图】 是将渲染和着色模型空间视图设置为线框打印；【预览】是将渲染和着色模型空间 视图的打印分辨率设置为当前设备分辨率的四分之一，DPI最大值为150；【普通】 是将渲染和着色模型空间视图的打印分辨率设置为当前设备分辨率的二分之一， DPI最大值为300；【演示】是将渲染和着色

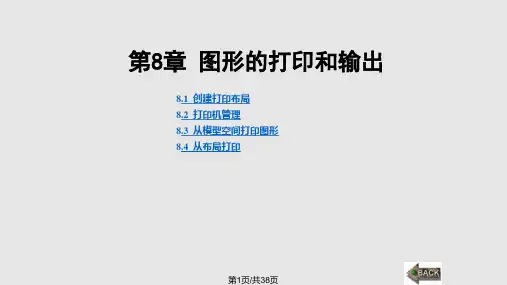

前面各个章节中所有的操作都是在模型空间中进行的，模型空间是一个三维空间， 主要用于几何模型的构建。而在对几何模型进行打印输出时，则通常在图纸空间中完成。 图纸空间就像一张图纸，打印之前可以在上面排放图形。图纸空间用于创建最终的打印 布局，而不用于绘图或设计工作。
第3页/共38页
在AutoCAD 2010中，图纸空间是以布局的形式来使用的。一个图形文件可包含 多个布局，每个布局代表一张单独的打印输出图纸。在绘图区域底部选择【布局】 选项卡，就能查看相应的布局。选择【布局】选项卡，就可以进入相应的图纸空间 环境，如图8-1所示。
③ 在弹出的对话框(见图8-8)中选择标题栏(ISO为国际标准)，单击【下一步】。 ④ 在弹出的对话框(见图8-9)中，定义打印的视口与视口比例，单击【下一 步】，并指定视口配置的角点，如图8-10所示，完成创建布局，如图8-11所示。
第11页/共38页
图8-5 利用布局向导创建布局之二
第12页/共38页
第32页/共38页
图11-16 【局部打印预览】对话框
第33页/共38页
模型空间视图的打印分辨率设置为当前设备的分辨率，DPI最大值为600；【自定义】是 将渲染和着色模型空间视图的打印分辨率设置为【DPI】框中用户指定的分辨率设置， 最大可为当前设备的分辨率。
【DPI】：指定渲染和着色视图每英寸的点数，最大可为当前打印设备分辨率的最 大值。只有在【质量】框中选择了【自定义】后，此选项才可用。

关闭文件
通过菜单栏或快捷键关闭当前文档。
05
04
另存为
通过菜单栏或快捷键将当前文档另存 为其他格式或位置。
坐标系与视图控制
世界坐标系
固定的坐标系，用于定义图形的基本方向和位置。
用户坐标系
可变动的坐标系，用户可以根据需要自定义坐标 轴的方向和原点位置。
视图控制
通过平移、缩放、旋转等操作调整绘图区域的视 图，以便更好地观察和编辑图形。

03
基本操作
命令行与快捷键
命令行
Autocad的命令行是用户与软件交互的主要界面，用户可以通过输入命令来执 行各种操作。常用的命令有直线（LINE）、圆（CIRCLE）、修剪（TRIM）等。
快捷键
Autocad提供了许多快捷键，使用户能够快速执行常用命令。例如，输入“L” 可以开始绘制直线，输入“C”可以绘制圆。
工程师使用Autocad进行机械零件设 计、电气设计以及流体动力学分析。
Autocad的重要性在于它提供了一种 高效、精确的设计工具，帮助设计师 和工程师更快地完成设计任务，提高 设计质量和生产效率。
Autocad的发展历程
01
Autocad最初版本于1982年发布，是第一个用于微机的CAD软 件。
智能化 人工智能和机器学习技术在未来 可能会被更多地应用于Autocad 中，例如自动识别对象、智能辅 助设计等。
协同化 随着团队协作需求的增加， Autocad可能会加强多人协同设 计的功能，提高团队协作效率。
THANKS
感谢观看
Autocad支持多种操作系统，可在 Windows、Mac OS和Linux等平台 上运行。
它提供了一套完整的工具集，用于创 建、编辑、管理和共享2D和3D设计。
