Hitachi Compressor Products (Guangzhou) Co.,Ltd.编 号(No.)：HCPG11-004 日期(Date): 2011-02-23涡旋压缩机技术规格书Specification for Scroll Compressor型号（Model）: E655DH-65D2YG广州日立压缩机有限公司编 制(DESIGNED)审 核 (CHECKED)批 准 (APPROVED)客户名称（CUSTOMER）：客 户 确 认（CONFIRMATION）日 期 （DATE）空调器型号(Modle)1．规格 Specification1.1 压缩机 Compressor压缩机型号 Compressor Model E655DH-65D2YG压缩机型式 Compressor Type 全封闭型电动压缩机 Hermetic Motor Compressor 压缩机方式 Compression Type 涡旋式 Scroll Type使用冷媒 Refrigerant R410A排气容积 Displacement 65cm3/rev润滑油 / 油量 Oil / Oil Charge FVC68D / 500ml涂装 Painting 黑色 Black Color Paint总质量(含油) Net Mass(Including Oil) 43kg吸气管接口内径 Suction Accept I.D Ф19.3mm排气管接口内径 Discharge Accept I.D Ф12.9mm※备注：由于压缩机出厂油量只有500ml，在并联使用时要追加牌号为FVC68D的冷冻机油。
参考追加值为10HP～12HP系统追加3.0L，16HP系统追加4.0L。
1.2 电机 Motor电动机型式 / 起动方式 Motor Type / Start Mode三相感应电机 / 直接3 Phase Induction Motor / Direct Start极数 Pole 2极 2 Poles额定电压 / 频率Rated Voltage / Frequency 3Ph–380～415V-50Hz / 3Ph–440V-60Hz运行电压范围 Voltage Range ±10%额定转数 Rated Revolution 2880rpm [50Hz] / 3470rpm [60Hz]绝缘等级 Insulation Class E级 E Class绕组阻抗 Winding Resistance (at 20℃) 2.68±7%Ω1.3 性能 Performance冷凝温度 Condensing temp.：54.4 ℃ 蒸发温度 Evaporating temp.：7.2 ℃回气温度 Return gas temp.：18.3 ℃ 周围温度 Ambient temp.：35.0 ℃膨胀阀前液体温度 Liquid temp.：46.0℃1.4 一般特性 Characteristics气密试验压力 Leak Tight Pressure 4.2MPa[高压侧H.P. Side] / 2.2MPa[低压侧L.P. Side]耐压试验压力Hydrostatic Strength Pressure 6.3MPa[高压侧H.P. Side] / 3.3MPa[低压侧L.P. Side]绝缘阻抗 Insulation Resistance 10MΩ Min.绝缘耐压 Withstand Voltage 1,880V-1min.残余水分量 Residual Moisture 350mg Max.1.5 内置保护元件 Internal Protect Units备注：表中所列参数仅为保护器特性参数。
日立冷水机组技术资料日立冷水机组技术资料1. 引言日立冷水机组作为一种重要的制冷设备，广泛应用于工业、商业和住宅等领域。
它通过吸收热量，冷却空气或流体，从而为我们创造一个舒适和适宜的环境。
本文将深入探讨日立冷水机组的技术资料，包括其工作原理、技术参数和应用领域等。
2. 工作原理日立冷水机组是基于制冷循环原理运行的。
它由压缩机、冷凝器、蒸发器和节流装置等组成。
工作过程如下：2.1 压缩机压缩机是冷水机组的核心部件，它通过运作一个循环过程，将低温低压的制冷剂吸入，增加其温度和压力，然后将高温高压的制冷剂排出。
这个过程需要消耗电能。
2.2 冷凝器冷凝器是冷水机组中负责排热的设备。
它将高温高压的制冷剂引入，并通过冷却介质（通常是空气或水）的流动，使制冷剂的温度降低，从而释放热量。
2.3 蒸发器蒸发器是冷水机组中负责吸热的设备。
它通过降低制冷剂的压力，使其变成低温低压的态势。
在这个过程中，制冷剂吸收蒸发器外界的热量，将冷却介质的温度降低。
2.4 节流装置节流装置位于蒸发器和冷凝器之间，它的作用是控制制冷剂的压力和流动速度，以保持制冷系统的正常运行。
日立冷水机组的工作原理简单明了，通过这个循环过程，热量可以从一个区域转移到另一个区域，从而实现制冷效果。
3. 技术参数了解冷水机组的技术参数和性能指标对于购买和使用者来说非常重要。
以下是一些常见的日立冷水机组技术参数：3.1 制冷量制冷量是冷水机组的制冷能力，在某个特定条件下，制冷剂在单位时间内被蒸发或凝结释放的热量。
它通常以千瓦（kW）为单位。
3.2 COPCOP（Coefficient of Performance）是衡量冷水机组能源利用效率的指标。
它定义为制冷量与耗电量之比，数值越高则说明机组的能源利用效率越高。
3.3 噪音噪音是冷水机组在运行过程中产生的声音。
机组设备的噪音水平对于一些特定应用场景（如住宅）来说是非常重要的考量因素。
3.4 轴功率冷水机组的轴功率是指在运行过程中压缩机所消耗的电能。
Hitachi Compressor Products (Guangzhou) Co.,Ltd.1．规格 Specification1.1 压缩机 Compressor1.2 电机 Motor1.3 性能 Performance※制冷能力测试条件 Test condition of cooling capacity：冷凝温度 Condensing temp.：54.4 ℃蒸发温度 Evaporating temp.：7.2 ℃回气温度 Return gas temp.：18.3 ℃周围温度 Ambient temp.：35.0 ℃膨胀阀前液体温度 Liquid temp.：46.1℃1.4 一般特性 Characteristics※其他注意事项 Remarks:1.压缩机在去除吸、排气接头盖后，请勿放置10分钟以上；Installation shall be completed within 10 minutes after removing the caps of suction and discharge tube.2.请勿压缩空气；Do not compress air.3.在真空状态下请勿通电；Do not energize under vacuumed condition.4.热泵系统必须在压缩机底部安装油加热器（40～80W,220V）；Crankcase heater is require if the refrigeration system is heat pump.5.请勿反向旋转；Do not reverse rotate.6.运转时，各相间的电压偏差应在额定电压的3％以内；Voltage (run):Voltage deviation each phase shall be within 3% of the rated voltage.7.成箱压缩机包装件的叠放堆码极限为2箱,装卸过程中严禁翻滚；Pile limits 2 pallet. Tumbling is forbidden during handling.8.向压缩机充油或冷媒时，必须从排气侧进行；Charge oil or refrigerant from the discharge pipe.9.压缩机的接地装置应永久与制冷器具的接地装置连接；The compressor’s ground should be connected with that of refrigeration system permanently and firmly.10.高压压力开关参考设定值为2.8±0.1MPa, 低压压力开关参考设定值为0.015±0.005MPa;When using pressure switch, we advise setting pressure as follow: High pressure 2.8±0.1MPa, Low pressure 0.015±0.005MPa.4. 附图 AttachmentA-1 压缩机外形图 Dimension of CompressorA-2 压缩机性能曲线 Compressor Performance CurveA-3 防振胶座装配图 Mounting AssemblyA-4 基本电气原理图（三相压缩机） Basic Circuit Diagram (Three Phase Compressor)4567。

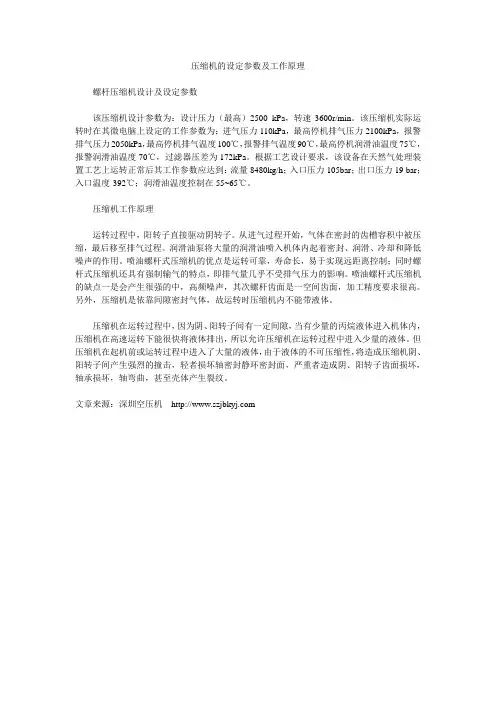

压缩机的设定参数及工作原理
