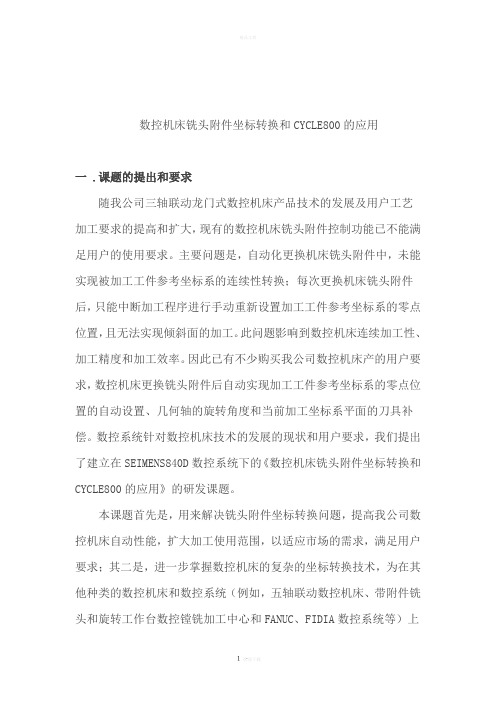

数控机床铣头附件坐标转换和CYCLE800的应用一 .课题的提出和要求随我公司三轴联动龙门式数控机床产品技术的发展及用户工艺加工要求的提高和扩大，现有的数控机床铣头附件控制功能已不能满足用户的使用要求。
主要问题是，自动化更换机床铣头附件中，未能实现被加工工件参考坐标系的连续性转换；每次更换机床铣头附件后，只能中断加工程序进行手动重新设置加工工件参考坐标系的零点位置，且无法实现倾斜面的加工。
此问题影响到数控机床连续加工性、加工精度和加工效率。
因此已有不少购买我公司数控机床产的用户要求，数控机床更换铣头附件后自动实现加工工件参考坐标系的零点位置的自动设置、几何轴的旋转角度和当前加工坐标系平面的刀具补偿。
数控系统针对数控机床技术的发展的现状和用户要求，我们提出了建立在SEIMENS840D数控系统下的《数控机床铣头附件坐标转换和CYCLE800的应用》的研发课题。
本课题首先是，用来解决铣头附件坐标转换问题，提高我公司数控机床自动性能，扩大加工使用范围，以适应市场的需求，满足用户要求；其二是，进一步掌握数控机床的复杂的坐标转换技术，为在其他种类的数控机床和数控系统（例如，五轴联动数控机床、带附件铣头和旋转工作台数控镗铣加工中心和FANUC、FIDIA数控系统等）上的坐标转换技术应用打下基础，为今后的数控机床产品发展做好技术准备。
该课题的要求是：1．数控机床直角铣头、万能铣头和加长铣头附件的相对固定的Z轴滑枕上的坐标参考点的坐标平移和旋转（坐标转换）。
2．坐标转换后，刀具方向可根据坐标转换前所的加工平面（G17、G18、G19）定义新的刀具方向，以进行刀具长度和半径补偿。
3．能铣头坐标转换的几何轴回转具有三种模式，既逐轴、投影片角和立体角模式。
4．铣头附件的转动：手动和自动。
5．实现可编成的坐标转换下的铣头附件绝对的坐标转换。
二．课题国内现状简析虽然目前国内所使用的带附件铣头数控机床数量不少，但尚未发现使用数控机床铣头附件坐标转换功能。
