数字压力风速仪

1. 目的建立数字式风速仪标准操作规程，以保证数字式风速仪的正确使用。

2. 范围适用于QDF-6型数字式风速仪操作。

3. 职责3.1使用人员严格按本操作规程使用仪器，确保本设备的安全、正常运行。

3.2质量部负责对设备进行日常管理；当设备出现无法排除的故障时，应联系维修。

4. 内容4.1 仪器通电前，先将风速传感器的电缆插头插在仪器面板的四孔插座内，然后将测杆垂直向上放置，使探头封闭在测杆内。

4.2开启面板上的电源开关，预热3分钟，数字表显示应为00.00。

4.3测量：轻轻拉动测杆顶端的螺塞，使探头露出并置于被测气流中；此时要注意。

探头有红点的一方一定要对准风向，这时数字表上的显示值即为被测风速值。

（单位：米/秒）4.4保持：当需要观测某时刻的风速稳定值时，请按下“保持”按钮；放开按钮后仪器即恢复原测试的状态。

4.5测量完毕后，关闭电源，同时将探头密封在测杆内，以免损坏敏感元件-热球，然后再取下测杆电缆插头。

4.6 使用注意事项及维护4.6.1在风速测试过程中，必须使传感器上的“红点”面对风向，否则将增加测量误差。

4.6.2仪器使用过程中，如果被测风速比较稳定，但显示的风速值变化较大，则应关机检查风速传感器。

4.6.3检查风速传感器的方法是：关闭电源，从面板上卸下传感器电缆插头，用万用表适合的档位测量插头上四点之间的电阻值。

具体见下图：1、2之间为热电偶：电阻值约为4~5欧姆3、4之间为加热丝：电阻值约为40~50欧姆1、2与3、4之间绝缘电阻应大于5兆欧。

如果测试结果与以上数据不符，说明传感器已经损坏应停止使用，找厂家修理。

4.6.4仪器内部电路板的电器元件不得随意更换和调整，以免损坏造成测量误差加大。

4.6.5如热球上有灰尘，可将探头放在无水乙醇中轻轻摆动去掉粉尘，充分干燥再使用；清洗过程中切不可使用毛刷或其他硬物，以免损坏热球或改变热球位置，影响测量准确度。

4.6.6在充电时，充电器上的红色灯亮说明充电正常，否则应检查插头接线和插座接触是否良好。

三种风速测量仪及其工作原理1.热式风速仪将流速信号转变为电信号的一种测速仪器，也可测量流体温度或密度。

其原理是，将一根通电加热的细金属丝（称热线）置于气流中，热线在气流中的散热量与流速有关，而散热量导致热线温度变化而引起电阻变化，流速信号即转变成电信号。

它有两种工作模式：①恒流式。

通过热线的电流保持不变，温度变化时，热线电阻改变，因而两端电压变化，由此测量流速；②恒温式。

热线的温度保持不变，如保持150℃，根据所需施加的电流可度量流速。

恒温式比恒流式应用更广泛。

热线长度一般在0.5～2毫米范围，直径在1～10微米范围，材料为铂、钨或铂铑合金等。

若以一片很薄(厚度小于0.1微米)的金属膜代替金属丝，即为热膜风速仪，功能与热丝相似，但多用于测量液体流速。

热线除普通的单线式外，还可以是组合的双线式或三线式，用以测量各个方向的速度分量。

从热线输出的电信号，经放大、补偿和数字化后输入计算机，可提高测量精度，自动完成数据后处理过程，扩大测速功能，如同时完成瞬时值和时均值、合速度和分速度、湍流度和其他湍流参数的测量。

热线风速仪[1]与皮托管相比，具有探头体积小，对流场干扰小；响应快，能测量非定常流速；能测量很低速（如低达0.3米／秒)等优点。

当在湍流中使用热敏式探头时，来自各个方向的气流同时冲击热元件，从而会影响到测量结果的准确性。

在湍流中测量时，热敏式风速仪流速传感器的示值往往高于转轮式探头。

以上现象可以在管道测量过程中观察到。

根据管理管道紊流的不同设计，甚至在低速时也会出现。

因此，风速仪测量过程应在管道的直线部分进行。

直线部分的起点应至少在测量点前10×D（D=管道直径，单位为CM）外；终点至少在测量点后4×D处。

流体截面不得有任何遮挡（棱角，重悬，物等）。

2.叶轮风速仪风速计的叶轮式探头的工作原理是基于把转动转换成电信号，先经过一个临近感应开头，对叶轮的转动进行“计数” 并产生一个脉冲系列，再经检测仪转换处理，即可得到转速值。

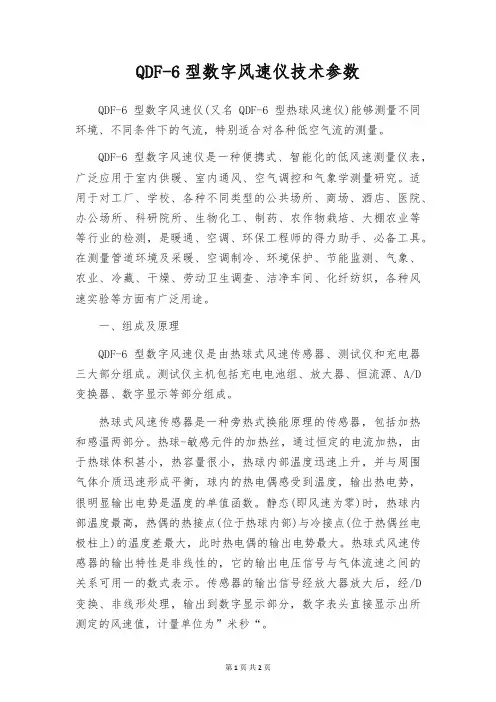

QDF—6型数字风速仪一、产品功能：QDF—6型数字风速仪（又名QDF—6型热球风速仪）能够测量不同环境、不同条件下的气流，特别适合对各种低空气流的测量。

二、主要特点：QDF—6型数字风速仪设计紧凑，体积小，性能稳定，易于携带，操作简便。

三、产品用途：QDF—6型数字风速仪广泛应用于室内供暖、室内通风、空气调控和气象学测量研究。

适用于对工厂、学校、各种不同类型的公共场所、娱乐场所、商场、酒店、医院、办公场所、科研院所、生物化工、制药、农作物栽培、大棚农业等等行业的检测，是暖通、空调、环保工程师的得力助手、必备工具。

四、技术参数：测量范围：0~30m/s工作环境：温度：-10~ +40℃湿度：≤85%RH大气压：970~1040hPa测量精度：≤3%（满量程）反应时间：≤3s显示：四位数字显示分辨率：0.01m/s电源：直流5~6V(可充电)外形尺寸：190×90×40（mm）重量：380g风速仪在空气流中的定位风速仪的转轮式探头的正确调整位置，是气流流向平行于转轮轴。

在气流中轻轻转动探头时，示值会随之发生变化。

当读数达到最大值时，即表明探头处于正确测量位置。

在管道中测量时，管道平直部分的起点到测量点的距离应大于是0XD,紊流对风速仪的热敏式探头和皮托管的影响相对较小。

风速仪在管道内气流流速测量实践证明风速仪的16mm的探头用途最广。

其尺寸大小既保证了良好的通透性，又能承受更高达60m/s的流速。

管道内气流流速测量作为可行的测量方法之一，间接测量规程（栅极测量法）适用空气测量。

风速仪的探头选择0至100m/s的流速测量范围可以分为三个区段：低速：0至5m/s；中速：5至40m/s；高速：40至100m/s。

风速仪的热敏式探头用于0至 5m/s的精确测量；风速仪的转轮式探头测量5至40m/s的流速效果最理想；而利用皮托管则可在高速范围内得到最佳结果。

正确选择风速仪的流速探头的一个附加标准是温度，通常风速仪的热敏式传感器的使用温度约达+-70C。

风速仪工作原理范文风速仪是一种测量风速的仪器。

它是只测量风的速度，而不测量风的方向的一个设备。

风速仪可以应用于气象研究、气象预测、航空航天、工地风速监测、环境污染监测等领域。

其工作原理可以分为三个方面，分别是传感器技术、信号处理和数据显示。

首先，风速仪的传感器技术是风速仪工作的核心。

目前常用的风速传感器有动力学式风速传感器和超声波式风速传感器两种类型。

动力学式风速传感器是利用了风对物体的压力差异而测量风速的一种传感器。

它包括一个风杯，风杯通过一个水平转轴与一个发电机连接。

当风吹向风杯，风杯会转动，转动的速度与风速成正比。

风杯的转动驱动发电机产生电能，通过测量发电机输出的电压和电流来计算风速。

其中一个常见的动力学式风速传感器是微力传感式风速传感器，它通过测量从风杯传送到微力传感的应力变化来计算风速。

超声波式风速传感器则是利用了超声波在静止和运动风流中的传播速度差异来测量风速的一种传感器。

它由发射器和接收器组成，发射器发射超声波，接收器接收超声波。

当超声波传播在相对静止的空气中时，传播速度为声速。

当超声波传播在风流中时，由于风引起的压力差异，传播速度会略有差异。

通过测量发射和接收超声波之间的时间差来计算风速。

其次，风速仪的信号处理模块主要是将传感器获取的信号进行放大、滤波、转换和处理。

传感器获得的信号可能是模拟信号或数字信号，需要经过信号处理模块进行转换。

例如，对于动力学式风速传感器，将其输出的电信号进行放大后，转换为数字信号并进行滤波处理，以减小噪音干扰和提高精确度。

对于超声波式风速传感器，通过计算发射和接收超声波之间的时间差得到风速，需要进行数字信号处理以提高测量的准确性。

最后，风速仪的数据显示模块是将处理后的数据进行显示和记录。

数据显示模块通常包括数字显示屏、LED指示灯或计算机界面等。

风速仪将测量的风速数据显示出来，方便用户实时获取风速信息。

同时，风速仪也可以通过数据接口连接到计算机或其他设备，将测量的风速数据进行记录和分析。

QDF-6热球式数字风速仪作业指导书1．目的规范QDF-6热球式数字风速仪操作规程操作，正确使用和维护仪器，确保仪器正常运行，满足检测的需要。

2．适用范围本仪器是用于测量低风速的仪器，在采暖、通风、空气调节、环境保护、节能监测、气象、农业、冷藏、干燥、劳动卫生调查等方面有广泛的用途。

3．职责保管人员：做好日常保养与维护，并做好记录；操作人员：按操作规程进行操作，并做好记录；科室负责人：定期检查仪器的使用、维护情况，确保仪器正常运行。

4．工作条件工作温度：5～40℃相对湿度：≤90%RH电源：4节5号碱性电池测试对象：正常压力、温度下的结净空气5.操作程序5.1准备工作：5.1.1从包装中取出主机和测杆，首先检查确认主机和测杆均应完好无损。

5.1.2将电量充足的4节五号电池放入电池仓内（注意极性）。

将测杆插头插在主机左侧的测杆插座内（注意缺口方向）。

5.2操作步骤：5.2.1将电源开关向上推至“开”处，仪表开机并进入预热状态，显示为“5”秒计时。

5.2.2取下探头帽，使被测风通过敏感元件所在的窗口，并且使红点迎向来风，即可进行风速测量。

5.2.3在测量状态，按下“保持”按钮屏幕左下角出现“H”字样，系统进入保持状态，屏幕保持当前读数不再发生变化；再次按下则重新回到测速状态。

5.2.4测量结束，将电源按钮下拨到“关”处即可关机。

6．检定和校准6.1仪器检定合格，获得检定合格证书。

6.2经检定不合格的仪器，应立即停止使用并贴上红色标签。

7．日常维护与保养7.1操作人员对仪器的日常使用维护，并做好记录。

7.2仪器保管人对仪器进行定期维护保养，并做好记录。

7.3取下探头帽时，小心不可碰到热球。

7.4在更换电池、插拔探头时，必须在关断电源的情况下进行。

7.5开机时探头必须垂直放置，盖紧探头帽使探头密封，以便得到正确的风速零位补偿。

7.6在风速测定中，必须使探头上方带小孔一面对准来风方向。

7.7电池盒盖打开方法：用螺丝刀插入电池盖上方的空隙中部，向后轻轻扳动螺丝刀即可打开电池盒后盖。

一、实验目的1. 掌握风速测量的基本原理和方法。

2. 学会使用数字风向风速表等测量仪器测定风速。

3. 了解风速对环境的影响及其在实际应用中的重要性。

二、实验原理风速是指单位时间内通过某一截面的空气流动速度。

风速的测量通常采用以下方法：1. 皮托管法：通过测量气流对皮托管产生的压力差来计算风速。

2. 风速仪法：使用数字风向风速表直接测量风速和风向。

3. 超声波风速仪法：利用超声波发射和接收原理测量风速。

本实验采用数字风向风速表进行风速测量。

三、实验仪器1. 数字风向风速表（XDEI型）2. 低速风洞（HG-1型）3. 数字压力风速仪4. 皮托管探头5. 数据采集器四、实验步骤1. 实验准备：- 检查实验仪器是否完好，包括数字风向风速表、低速风洞、数字压力风速仪、皮托管探头和数据采集器。

- 熟悉实验原理和仪器操作方法。

2. 风洞运行：- 启动低速风洞，调节风速至10m/s左右。

3. 连接仪器：- 将皮托管的总压测压软管及静压测压软管和数字压力风速仪对应接口连接。

- 将数字压力风速仪电源打开，按功能键使面板切换到压力和速度显示界面。

4. 测量风速：- 将皮托管安装在支架上，使总压管开孔方向与来流方向一致。

- 用数字压力风速仪测量试验段出口气流总压和风速。

- 将手持式数字风向风速表的数据采集、处理与显示部件与风速风向感应部件连接，并把感应部件伸到来流中，测定来流速度和来流方向。

要求三个风杯处于同一水平面上。

5. 改变风速：- 改变风洞来流速度，重复步骤4，测定第二组数据。

6. 室外测量：- 当室外有风时，手持数字风向风速表到室外测定某处风向风速。

7. 实验结束：- 关闭风洞。

- 关闭实验仪器。

五、实验结果与分析1. 室内风速测量结果：| 风速 (m/s) | 总压 (Pa) | 静压 (Pa) | 压差 (Pa) | 风速测量值 (m/s) || :---------: | :-------: | :-------: | :-------: | :---------------: || 10.0 | 500.0 | 450.0 | 50.0 | 10.0 || 15.0 | 600.0 | 550.0 | 50.0 | 15.0 || 20.0 | 700.0 | 650.0 | 50.0 | 20.0 |2. 室外风速测量结果：| 风速 (m/s) | 风向(°) || :---------: | :------: || 8.0 | 30.0 || 12.0 | 45.0 || 16.0 | 60.0 |通过实验，我们发现数字压力风速仪和数字风向风速表测定的风速基本一致，误差在允许范围内。

数字压力表工作原理
数字压力表是一种用于测量物体表面压力的工具，其工作原理基于弹性物体变形的规律以及应变传感器的原理。

数字压力表内部通常由一个弹性元件，例如弹性膜或弹簧，用于承受外界施加在物体表面上的压力。

当物体受到压力作用时，弹性元件会发生变形。

变形程度与施加的压力大小成正比。

数字压力表还配备了应变传感器，用于测量弹性元件的变形。

应变传感器通常使用电阻、电容或电感等材料制成，当弹性元件变形时，传感器内部的电阻、电容或电感值会发生相应的变化。

这个变化可以被数字压力表内部的传感电路接收和转换成压力值。

数字压力表还会配备一个转换器，用于将传感器的电信号转换成数字信号，进而以数字形式显示压力值。

转换器通常采用模数转换器（ADC）来完成这一过程。

ADC会将模拟电信号转
换成数字信号，并通过数字处理器进行处理，最终以数字显示的形式输出压力值。

由于数字压力表使用了高精度的传感器和精确的转换器，因此通常具有较高的准确度和稳定性。

在应用领域中，数字压力表被广泛用于工业自动化、科学研究以及其他需要准确测量压力的场合。

数字压力计的相关参数数字压力计是测量液体或气体压力的一种工具，其精度和可靠性对于很多工业应用都非常重要。

以下是数字压力计的一些相关参数。

量程和分辨率量程是指数字压力计可以测量的最大压力范围，一般在由低到高的顺序，比如0-10bar或0-1000psi。

分辨率是指数字压力计可以测量到的最小压力变化，通常以最小变化读数表示。

例如，0-1000psi的数字压力计的分辨率可能是0.1psi。

精度数字压力计的精度是指其测量结果和真实值之间的差异。

精度受到许多因素的影响，例如压力传感器的稳定性、温度引起的漂移、外力和震动等。

数字压力计的精度通常以百分比误差或绝对误差来表示。

反应时间反应时间是指数字压力计对于压力变化的响应速度。

数字压力计常用的反应时间是95%响应时间，在极端工作条件中，这些数字压力计可能需要更快的反应时间。

环境条件数字压力计在不同的环境条件下工作，例如温度、湿度和气压等，其功能和精度都会受到影响。

为了使数字压力计更加可靠，一些数字压力计设计了自我校准或自动温度补偿的功能，以适应不同的工作环境。

输出信号数字压力计输出信号是数字信号或模拟信号，在不同的应用程序中可能需要不同类型的输出信号。

数字信号通常是数字通信协议，例如RS-232或RS-485，而模拟信号通常是电压或电流信号。

数字压力计还可以支持多种输出信号类型，以适应不同的应用需求。

功能和特性数字压力计拥有各种各样的功能和特点，例如高温、低温、高压、低压、震动、腐蚀、防爆等。

这些功能和特点基本上是为了在不同的应用程序中满足需求。

例如，在高温环境下，数字压力计需要能够承受高温并保持精度。

在防爆区域，数字压力计需要有专门的防爆设计。

总之，数字压力计的相关参数是非常重要的，因为这些参数决定了数字压力计的适用范围和精度。

在选择数字压力计时，必须仔细考虑这些参数，以满足应用程序的需要。

一、前言本次实验是关于风速测量的，通过实验，我对风速测量的原理、方法及仪器有了更深入的了解。

以下是我在实验过程中的体会。

二、实验目的1. 掌握风速测量的原理和方法。

2. 学会使用数字风向风速表等测量仪器测定风向及风速。

3. 了解风速测量在气象、环保、交通等领域的应用。

三、实验过程1. 实验原理风速测量实验主要基于流体力学原理，通过测量气流的总压和静压，计算出风速。

实验中使用的仪器有数字压力风速仪、数字风向风速表等。

2. 实验步骤（1）风洞运行，将风速调至10m/s左右。

（2）将皮托管的总压测压软管及静压测压软管和数字压力风速仪对应接口连接。

（3）打开数字压力风速仪电源，按功能键使面板切换到压力和速度显示界面。

（4）将皮托管安装在支架上，使总压管开孔方向与来流方向一致。

（5）用数字压力风速仪测量试验段出口气流总压和风速。

（6）将手持式数字风向风速表的数据采集、处理与显示部件与风速风向感应部件连接，并把感应部件伸到来流中，测定来流速度和来流方向。

要求三个风杯处于同一水平面上。

（7）改变风洞来流速度，重复步骤（5）和（6）测定第二组数据。

（8）实验结束，关闭风洞。

（9）室外有风时手持数字风向风速表到室外测定某处风向风速。

四、实验体会1. 实验原理的理解通过本次实验，我对风速测量的原理有了更深入的理解。

实验过程中，我了解到风速测量是通过测量气流的总压和静压，利用伯努利方程计算出风速。

这使我认识到，风速测量不仅仅是简单地测量风的速度，而是涉及到流体力学原理的应用。

2. 实验仪器的操作在实验过程中，我学会了使用数字压力风速仪、数字风向风速表等测量仪器。

通过实际操作，我了解到这些仪器的使用方法、注意事项及数据处理方法。

这对我在今后的学习和工作中，使用这些仪器进行相关实验具有很大的帮助。

3. 实验数据的分析在实验过程中，我学会了如何处理实验数据，包括记录数据、计算风速等。

通过对实验数据的分析，我发现了风速测量过程中可能存在的误差来源，如仪器误差、人为误差等。

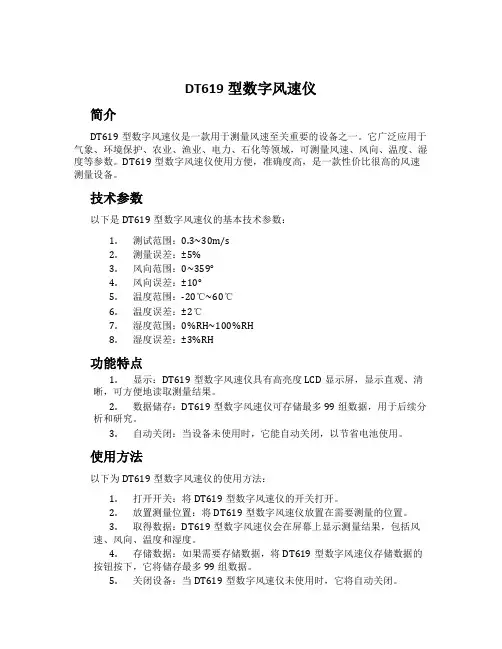

DT619型数字风速仪简介DT619型数字风速仪是一款用于测量风速至关重要的设备之一。

它广泛应用于气象、环境保护、农业、渔业、电力、石化等领域，可测量风速、风向、温度、湿度等参数。

DT619型数字风速仪使用方便，准确度高，是一款性价比很高的风速测量设备。

技术参数以下是DT619型数字风速仪的基本技术参数：1.测试范围：0.3~30m/s2.测量误差：±5%3.风向范围：0~359°4.风向误差：±10°5.温度范围：-20℃~60℃6.温度误差：±2℃7.湿度范围：0%RH~100%RH8.湿度误差：±3%RH功能特点1.显示：DT619型数字风速仪具有高亮度LCD显示屏，显示直观、清晰，可方便地读取测量结果。

2.数据储存：DT619型数字风速仪可存储最多99组数据，用于后续分析和研究。

3.自动关闭：当设备未使用时，它能自动关闭，以节省电池使用。

使用方法以下为DT619型数字风速仪的使用方法：1.打开开关：将DT619型数字风速仪的开关打开。

2.放置测量位置：将DT619型数字风速仪放置在需要测量的位置。

3.取得数据：DT619型数字风速仪会在屏幕上显示测量结果，包括风速、风向、温度和湿度。

4.存储数据：如果需要存储数据，将DT619型数字风速仪存储数据的按钮按下，它将储存最多99组数据。

5.关闭设备：当DT619型数字风速仪未使用时，它将自动关闭。

维护维修以下是DT619型数字风速仪的维护维修方法：1.防止受潮：DT619型数字风速仪必须经常保持干燥，避免受潮。

2.电池更换：当电池电量不足时，需更换新电池。

更换电池时，按照设备说明书的说明进行操作。

3.避免碰撞：DT619型数字风速仪是一种精密仪器，需要避免碰撞、摔落等行为。

4.定期校准：DT619型数字风速仪需要定期校准，以保障测量精度。

如需进行校准，按照设备说明书的说明进行操作。

总结DT619型数字风速仪是一款性价比很高、使用方便、精度高的风速测量设备。
