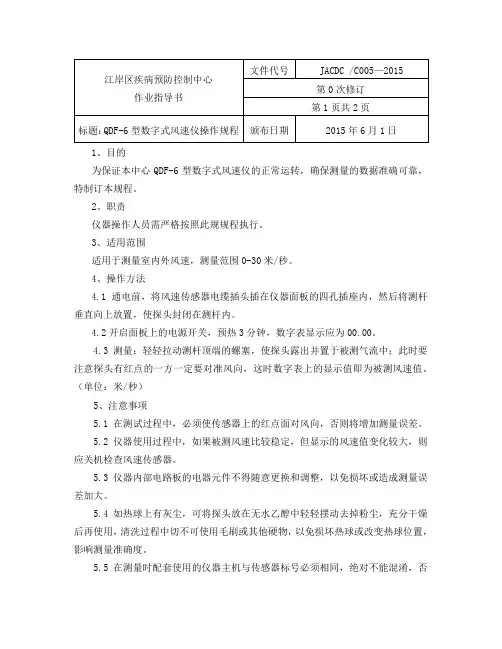

QDF型热球式风速计说明书

1、目的为保证本中心QDF-6型数字式风速仪的正常运转，确保测量的数据准确可靠，特制订本规程。

2、职责仪器操作人员需严格按照此规规程执行。

3、适用范围适用于测量室内外风速，测量范围0-30米/秒。

4、操作方法4.1通电前，将风速传感器电缆插头插在仪器面板的四孔插座内，然后将测杆垂直向上放置，使探头封闭在测杆内。

4.2开启面板上的电源开关，预热3分钟，数字表显示应为00.00。

4.3测量：轻轻拉动测杆顶端的螺塞，使探头露出并置于被测气流中；此时要注意探头有红点的一方一定要对准风向，这时数字表上的显示值即为被测风速值。

（单位：米/秒）5、注意事项5.1 在测试过程中，必须使传感器上的红点面对风向，否则将增加测量误差。

5.2 仪器使用过程中，如果被测风速比较稳定，但显示的风速值变化较大，则应关机检查风速传感器。

5.3 仪器内部电路板的电器元件不得随意更换和调整，以免损坏或造成测量误差加大。

5.4 如热球上有灰尘，可将探头放在无水乙醇中轻轻摆动去掉粉尘，充分干燥后再使用，清洗过程中切不可使用毛刷或其他硬物，以免损坏热球或改变热球位置，影响测量准确度。

5.5 在测量时配套使用的仪器主机与传感器标号必须相同，绝对不能混淆，否则将不能保证测量精度和引起仪器不能自动回零故障。

6、期间核查6.1 每半年进行一次核查，并记录。

6.2 在相同环境，同一时间段，按照标准操作程序进行测量，连续测量五次，每次测量一组数据，两次测量相隔10分钟。

6.3 记录五次结果，并计算相对标准差及变异系数（Sv）。

6.4 Sv大于10%需要重复一次核查过程，若结果仍大于10%，则应查找原因，必要时进行仪器比对或者送检。

批准人：张晶修订人：编制人：陶利。

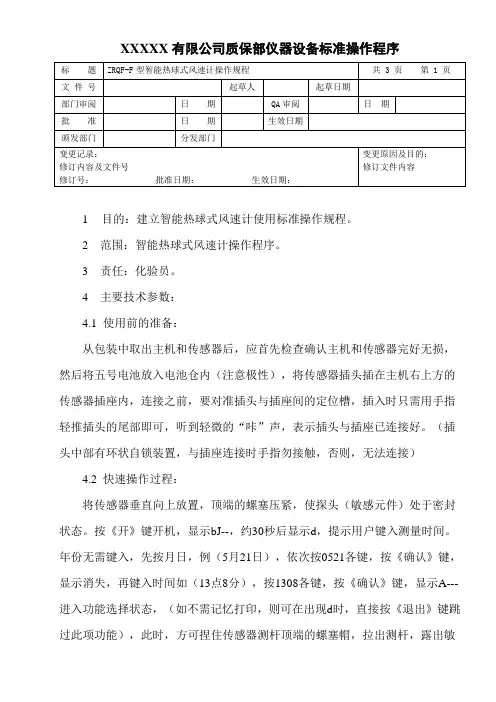

XXXXX有限公司质保部仪器设备标准操作程序1目的：建立智能热球式风速计使用标准操作规程。

2范围：智能热球式风速计操作程序。

3责任：化验员。

4主要技术参数：4.1 使用前的准备：从包装中取出主机和传感器后，应首先检查确认主机和传感器完好无损，然后将五号电池放入电池仓内（注意极性），将传感器插头插在主机右上方的传感器插座内，连接之前，要对准插头与插座间的定位槽，插入时只需用手指轻推插头的尾部即可，听到轻微的“咔”声，表示插头与插座已连接好。

（插头中部有环状自锁装置，与插座连接时手指勿接触，否则，无法连接）4.2快速操作过程：将传感器垂直向上放置，顶端的螺塞压紧，使探头（敏感元件）处于密封状态。

按《开》键开机，显示bJ--，约30秒后显示d，提示用户键入测量时间。

年份无需键入，先按月日，例（5月21日），依次按0521各键，按《确认》键，显示消失，再键入时间如（13点8分），按1308各键，按《确认》键，显示A---进入功能选择状态，（如不需记忆打印，则可在出现d时，直接按《退出》键跳过此项功能），此时，方可捏住传感器测杆顶端的螺塞帽，拉出测杆，露出敏感元件，将被测敏感元件放在所测风速的位置，并且使红点迎向来风的方向，要注意测杆的轴向截面与风向垂直（互为90度）。

按《测量》键进入风速测量，按《H/P》保持键，显示值即被瞬间保持不变，使方便的读取数据。

再按《测量》键又可继续测量。

4.3 风速的测量：测量风量，仪器首先进入功能选择状态A---，按《风量》键，显示SJ m2，键入截面积，如（0.78 m2），按《确认》键，显示A---m3/Sec，再按《测量》键，此时显示的就是风量值m3。

按《H/P》键，数值固定不动，再按《风量》键，此时又显示的是风速值m2，按《H/P》键，按《风量》键，显示的又是风量值，这样，风速、风量之间测量就可以互相转换。

如果需要测量新一点的风量值，可按《退出》键，显示A---功能选择状态，按《风量》键重新键入截面积，就可再进行新一点风量的测量。

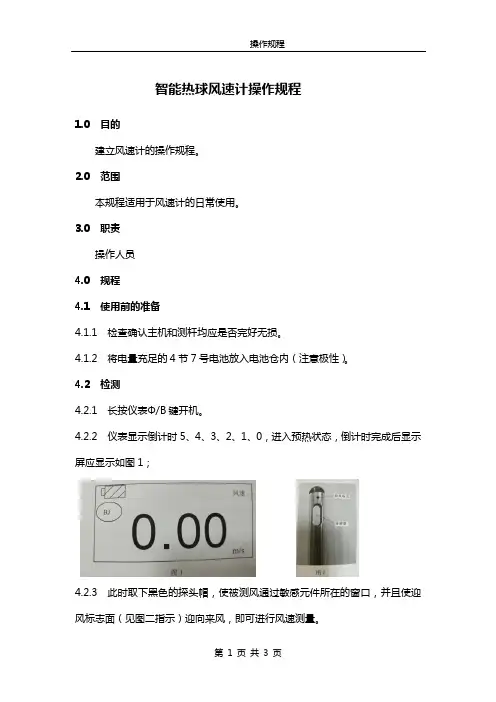

智能热球风速计操作规程1.0 目的建立风速计的操作规程。

2.0 范围本规程适用于风速计的日常使用。

3.0 职责操作人员4.0 规程4.1 使用前的准备4.1.1 检查确认主机和测杆均应是否完好无损。

4.1.2 将电量充足的4节7号电池放入电池仓内（注意极性）。

4.2 检测4.2.1 长按仪表Φ/B键开机。

4.2.2 仪表显示倒计时5、4、3、2、1、0，进入预热状态，倒计时完成后显示屏应显示如图1；4.2.3 此时取下黑色的探头帽，使被测风通过敏感元件所在的窗口，并且使迎风标志面（见图二指示）迎向来风，即可进行风速测量。

4.3 关机4.3.1 在测量状态，长按Φ/B键3秒以上。

4.3.2 直至关闭显示，松开按键即可关机。

4.4 操作4.4.1 该热球风速计为及测及显型仪表，显示屏及时跟踪、显示被测风速的变化，数值1秒刷新一次。

4.4.2 检测电池的电压，如果电池的电压不足，液晶屏左上角的电池电量标识将不停闪烁，提醒及时更换电池。

4.4.3 电池剩余容量太低时，仪器连续闪烁显示“8888”和电池符号5次左右后，仪器将自动关机。

4.4.4 设备按键共有4个，分别为Φ/B、H、▲、键。

4.4.5 Φ/B为开关机按键。

在及测及显方式下按H键后，显示的风速值将保持不变；在保持状态下，按一下H键可重新回到风速测量的及测及显模式。

4.4.6 ▲、键用来选择风速测量的单位（m/s、Km/hr）。

当操作人员选择好一种测量单位后，测量值会显示相应的风速的换算值。

4.4 注意事项4.4.1 在风速测量中，必须使探头上的敏感元件对准来风方向。

4.4.2 在更换电池时，必须在关断电源的情况下进行，否则有可能造成仪表损坏。

不得使用劣质电池，以免损坏仪表。

4.4.3 开机时探头必须垂直向上放置，盖紧探头帽使探头密封，以便得到正确的风速零位补偿。

4.4.4 当探头方向偏差大于5°，对风速测量精度有较大影响。

4.5 故障现象及处理方法4.5.1 如果敏感元件--热球被尘垢污染，关机状态下拔下探头帽，将探头放入无水乙醇中轻轻摆动清除污垢，必要时可使用超声波清洗器，切不可用毛刷刷洗，或使其它物品触及热球及引线，以避免损坏热球或使其改变位置，影响测量的准确性。

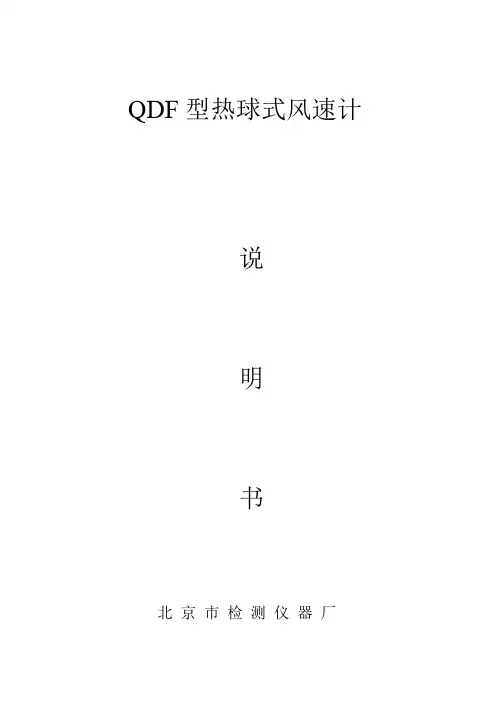

QDF型热球式风速计说明书北京市检测仪器厂目次1用途 (2)2 结构原理 (2)3 型式及规格 (2)4主要技术性能 (2)5QDF – 2B ：2A型热球式电风速计使用说明 (2)6QDF – 3 型热球式电风速计使用方法 (3)7使用注意事项 (3)8 外型尺寸重量 (4)9 仪器的保管与运输 (4)10 原理电路图 (4)一.用途热球式电风速计用在采暖、通风、空气调节、气象、农业、冷藏、干燥、劳动卫生调查等各方面。

需要测定室内外或模型的气流速度时都可使用,是一种测量低风速度的基本仪器。

二.结构原理本仪器由热球式测头和测量仪表两部分组成。

测杆的头部有一直径约0.8毫米的玻璃球。

球内绕有加热玻璃球用的的镍铬丝线圈和两个串联的热电偶。

热电偶的冷端连接在磷铜质的支柱上，直接暴露在气流中，当一定大小的电流通过加热线圈后，玻璃球的温度升高，升高的程度和气流的速度有关，流速小时升高的程度大，反之升高的程度小。

升高程度的大小通过热电偶产生热电势在电表上指示出来。

因此在校正后，即可用电表读数表示气流的速度。

三.型式及规格1.本仪器为便携式：2.现有以下三种规格：四. 主要技术性能1.测量风速范围：0.05 ~ 30 米/秒。

2.测量误差：仪器在正常使用条件下，温度在– 10℃~ +40℃温度不大于85%，大气压强在730 ~ 780毫米汞柱范围内仪器的基本测量误差如下：（1）仪器的最小检测量为0.05米/秒。

（2）其测量误差优于±5%满量程。

3. 附加误差：（1）当电源电压由额定值降到额定值的80%时，（QDF – 3 型为90%），其测量误差不大于±3%。

（2）测头方向偏差在±15℃时，其指示误差不大于±5%。

4. 测头的反应时间不大于1 ~ 3秒。

五. QDF –2B：2A型热球式电风速计使用说明：1. 使用前观察电表的指针是否指于零点，如有偏移可轻轻调整电表上的机械调零螺丝，使指针回到零点。

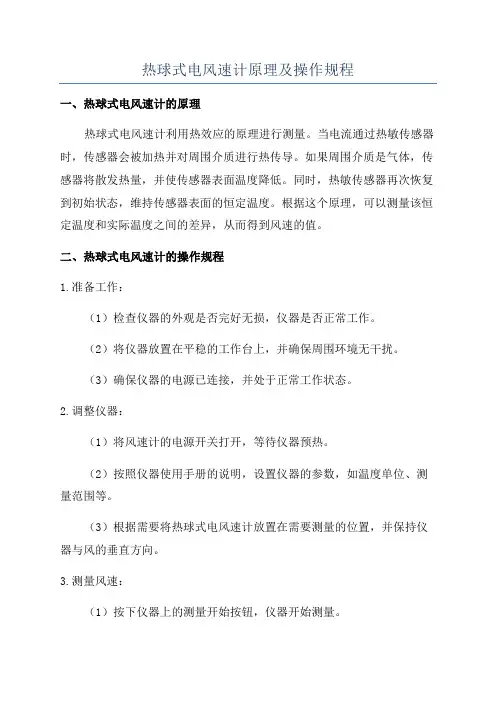

热球式电风速计原理及操作规程一、热球式电风速计的原理热球式电风速计利用热效应的原理进行测量。

当电流通过热敏传感器时，传感器会被加热并对周围介质进行热传导。

如果周围介质是气体，传感器将散发热量，并使传感器表面温度降低。

同时，热敏传感器再次恢复到初始状态，维持传感器表面的恒定温度。

根据这个原理，可以测量该恒定温度和实际温度之间的差异，从而得到风速的值。

二、热球式电风速计的操作规程1.准备工作：（1）检查仪器的外观是否完好无损，仪器是否正常工作。

（2）将仪器放置在平稳的工作台上，并确保周围环境无干扰。

（3）确保仪器的电源已连接，并处于正常工作状态。

2.调整仪器：（1）将风速计的电源开关打开，等待仪器预热。

（2）按照仪器使用手册的说明，设置仪器的参数，如温度单位、测量范围等。

（3）根据需要将热球式电风速计放置在需要测量的位置，并保持仪器与风的垂直方向。

3.测量风速：（1）按下仪器上的测量开始按钮，仪器开始测量。

（2）等待一段时间，直到仪器稳定显示风速的数值。

（3）根据需要，可以多次测量来获得更加准确的结果。

（4）记录测量结果，并进行数据处理，如平均值、最大值、最小值等。

4.结束操作：（1）关闭仪器的电源开关，断开电源连接。

（2）清洁仪器的外部表面，并将仪器放置在干燥通风的地方。

（3）检查仪器是否存放正确，如是否处于防尘、防潮的环境中。

通过以上操作规程，可以准确测量风速，以满足不同场合的需求。

总结：热球式电风速计利用热敏传感器的热效应原理进行风速测量。

在操作时，需要进行适当的调整和准备，确保仪器的正常工作。

在测量过程中，应注意保持仪器的稳定和与风的垂直方向。

测量完成后，应做好仪器的保养和整理，以确保仪器的长期稳定工作。

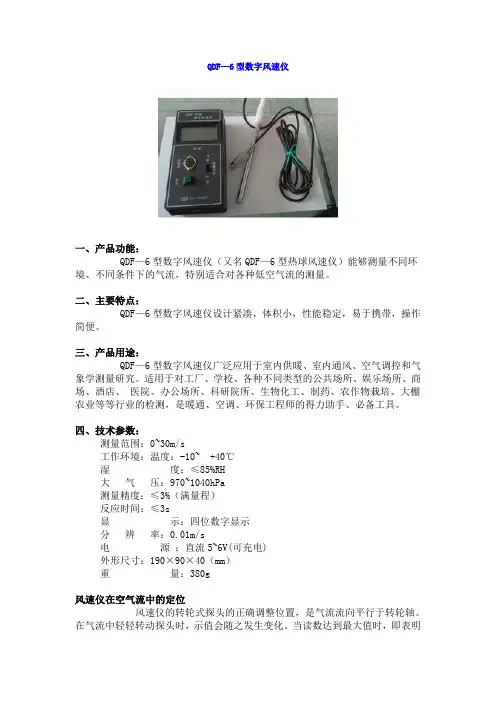

QDF—6型数字风速仪一、产品功能：QDF—6型数字风速仪（又名QDF—6型热球风速仪）能够测量不同环境、不同条件下的气流，特别适合对各种低空气流的测量。

二、主要特点：QDF—6型数字风速仪设计紧凑，体积小，性能稳定，易于携带，操作简便。

三、产品用途：QDF—6型数字风速仪广泛应用于室内供暖、室内通风、空气调控和气象学测量研究。

适用于对工厂、学校、各种不同类型的公共场所、娱乐场所、商场、酒店、医院、办公场所、科研院所、生物化工、制药、农作物栽培、大棚农业等等行业的检测，是暖通、空调、环保工程师的得力助手、必备工具。

四、技术参数：测量范围：0~30m/s工作环境：温度：-10~ +40℃湿度：≤85%RH大气压：970~1040hPa测量精度：≤3%（满量程）反应时间：≤3s显示：四位数字显示分辨率：0.01m/s电源：直流5~6V(可充电)外形尺寸：190×90×40（mm）重量：380g风速仪在空气流中的定位风速仪的转轮式探头的正确调整位置，是气流流向平行于转轮轴。

在气流中轻轻转动探头时，示值会随之发生变化。

当读数达到最大值时，即表明探头处于正确测量位置。

在管道中测量时，管道平直部分的起点到测量点的距离应大于是0XD,紊流对风速仪的热敏式探头和皮托管的影响相对较小。

风速仪在管道内气流流速测量实践证明风速仪的16mm的探头用途最广。

其尺寸大小既保证了良好的通透性，又能承受更高达60m/s的流速。

管道内气流流速测量作为可行的测量方法之一，间接测量规程（栅极测量法）适用空气测量。

风速仪的探头选择0至100m/s的流速测量范围可以分为三个区段：低速：0至5m/s；中速：5至40m/s；高速：40至100m/s。

风速仪的热敏式探头用于0至 5m/s的精确测量；风速仪的转轮式探头测量5至40m/s的流速效果最理想；而利用皮托管则可在高速范围内得到最佳结果。

正确选择风速仪的流速探头的一个附加标准是温度，通常风速仪的热敏式传感器的使用温度约达+-70C。

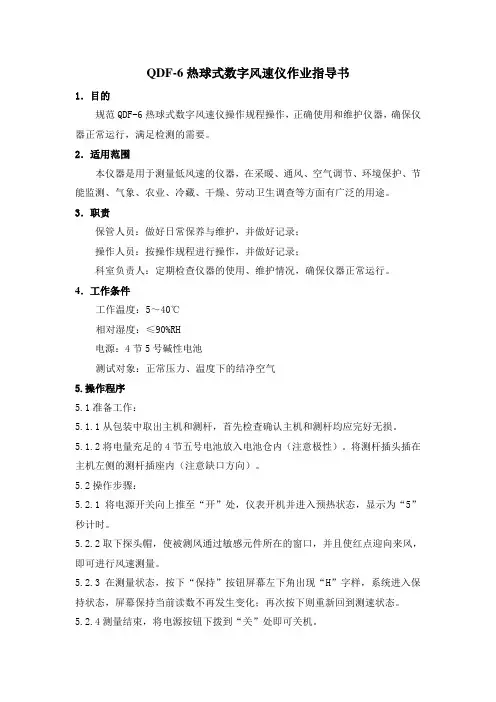

QDF-6热球式数字风速仪作业指导书1．目的规范QDF-6热球式数字风速仪操作规程操作，正确使用和维护仪器，确保仪器正常运行，满足检测的需要。

2．适用范围本仪器是用于测量低风速的仪器，在采暖、通风、空气调节、环境保护、节能监测、气象、农业、冷藏、干燥、劳动卫生调查等方面有广泛的用途。

3．职责保管人员：做好日常保养与维护，并做好记录；操作人员：按操作规程进行操作，并做好记录；科室负责人：定期检查仪器的使用、维护情况，确保仪器正常运行。

4．工作条件工作温度：5～40℃相对湿度：≤90%RH电源：4节5号碱性电池测试对象：正常压力、温度下的结净空气5.操作程序5.1准备工作：5.1.1从包装中取出主机和测杆，首先检查确认主机和测杆均应完好无损。

5.1.2将电量充足的4节五号电池放入电池仓内（注意极性）。

将测杆插头插在主机左侧的测杆插座内（注意缺口方向）。

5.2操作步骤：5.2.1将电源开关向上推至“开”处，仪表开机并进入预热状态，显示为“5”秒计时。

5.2.2取下探头帽，使被测风通过敏感元件所在的窗口，并且使红点迎向来风，即可进行风速测量。

5.2.3在测量状态，按下“保持”按钮屏幕左下角出现“H”字样，系统进入保持状态，屏幕保持当前读数不再发生变化；再次按下则重新回到测速状态。

5.2.4测量结束，将电源按钮下拨到“关”处即可关机。

6．检定和校准6.1仪器检定合格，获得检定合格证书。

6.2经检定不合格的仪器，应立即停止使用并贴上红色标签。

7．日常维护与保养7.1操作人员对仪器的日常使用维护，并做好记录。

7.2仪器保管人对仪器进行定期维护保养，并做好记录。

7.3取下探头帽时，小心不可碰到热球。

7.4在更换电池、插拔探头时，必须在关断电源的情况下进行。

7.5开机时探头必须垂直放置，盖紧探头帽使探头密封，以便得到正确的风速零位补偿。

7.6在风速测定中，必须使探头上方带小孔一面对准来风方向。

7.7电池盒盖打开方法：用螺丝刀插入电池盖上方的空隙中部，向后轻轻扳动螺丝刀即可打开电池盒后盖。

热球式智能风速计操作规程热球式智能风速计是一种用于测量气流速度的仪器，采用了热丝测量原理，具有精度高、响应迅速等特点。

以下是该仪器的操作规程，以确保正常运行和正确测量结果。

一、仪器准备1. 检查仪器的外观是否完好，无损坏和污染。

2. 检查仪器的供电情况，确认电源是否正常接通。

3. 清洁热球测头，以确保其表面光洁且没有污渍或杂质。

二、仪器连接1. 将仪器的电源线插入电源插座，并确认仪器已成功接通电源。

2. 将仪器的数据线连接到计算机或其他数据采集设备上，并确认连接正常。

三、仪器校准1. 在使用前，确保仪器已经校准，以保证测量结果的准确性。

2. 根据仪器的说明书或生产厂商提供的校准方法，进行仪器校准。

四、仪器操作1. 打开仪器的电源开关，待仪器启动完成后进入待机状态。

2. 按下菜单键，选择所需的测量参数和单位，并根据需要进行设置。

3. 将热球测头放置于欲测风速的位置，并保持测试区域无遮挡物。

4. 按下测量键，进行风速测量。

在测量过程中，确保仪器连接正常且稳定。

5. 等待测量结果稳定后，记录测量数值，并进行必要的处理和分析。

五、仪器维护1. 每次使用后，将热球测头清洁干净，并放置在干燥的环境中。

2. 定期检查仪器的连接线和插头是否松动或损坏，如有问题及时修复或更换。

3. 定期进行仪器的校准和维护工作，确保其测量精度和性能稳定。

六、注意事项1. 仪器在使用过程中要避免受到强烈的振动和冲击。

2. 仪器应放置在干燥、温度适宜、无尘和无腐蚀性气体的环境中。

3. 在进行测量时，要确保测试区域没有异常的气流或气流扰动。

4. 在存放和搬运仪器时要轻拿轻放，避免碰撞和摔落。

以上就是热球式智能风速计的操作规程，希望能对您有所帮助。

在使用该仪器时，请务必严格按照相关规程进行操作，以确保安全和测量结果的准确性。

如有其他疑问，请随时咨询生产厂商或专业人员。

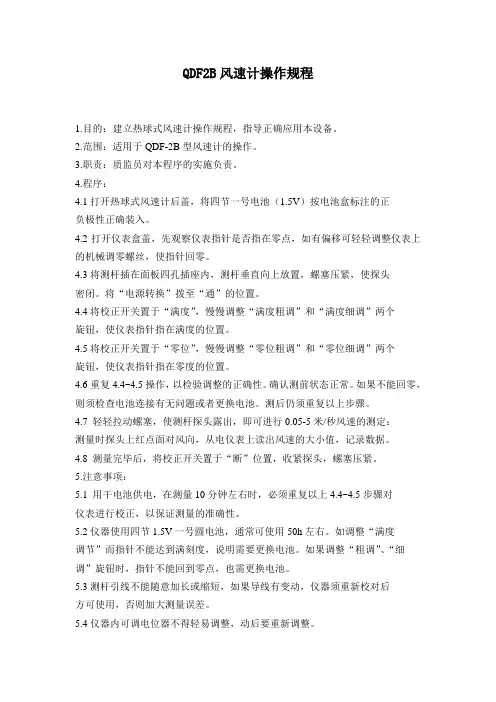

QDF2B风速计操作规程1.目的：建立热球式风速计操作规程，指导正确应用本设备。

2.范围：适用于QDF-2B型风速计的操作。

3.职责：质监员对本程序的实施负责。

4.程序：4.1打开热球式风速计后盖，将四节一号电池（1.5V）按电池盒标注的正负极性正确装入。

4.2打开仪表盒盖，先观察仪表指针是否指在零点，如有偏移可轻轻调整仪表上的机械调零螺丝，使指针回零。

4.3将测杆插在面板四孔插座内，测杆垂直向上放置，螺塞压紧，使探头密闭。

将“电源转换”拨至“通”的位置。

4.4将校正开关置于“满度”，慢慢调整“满度粗调”和“满度细调”两个旋钮，使仪表指针指在满度的位置。

4.5将校正开关置于“零位”，慢慢调整“零位粗调”和“零位细调”两个旋钮，使仪表指针指在零度的位置。

4.6重复4.4~4.5操作，以检验调整的正确性。

确认测前状态正常。

如果不能回零，则须检查电池连接有无问题或者更换电池。

测后仍须重复以上步骤。

4.7 轻轻拉动螺塞，使测杆探头露出，即可进行0.05-5米/秒风速的测定：测量时探头上红点面对风向，从电仪表上读出风速的大小值，记录数据。

4.8 测量完毕后，将校正开关置于“断”位置，收紧探头，螺塞压紧。

5.注意事项：5.1 用干电池供电，在测量10分钟左右时，必须重复以上4.4~4.5步骤对仪表进行校正，以保证测量的准确性。

5.2仪器使用四节1.5V一号圆电池，通常可使用50h左右。

如调整“满度调节”而指针不能达到满刻度，说明需要更换电池。

如果调整“粗调”、“细调”旋钮时，指针不能回到零点，也需更换电池。

5.3测杆引线不能随意加长或缩短，如果导线有变动，仪器须重新校对后方可使用，否则加大测量误差。

5.4仪器内可调电位器不得轻易调整，动后要重新调整。

5.5如果热球上有灰尘，可将探头在无水乙醇中轻轻摆动，去掉灰尘。

5.6仪器严防碰撞、振动，不可在含尘过大或有腐蚀性气体的环境中使用，不可随便拆卸。

5.7使用外接电源时，需将“电源转换”开关拨至“外接”位置。

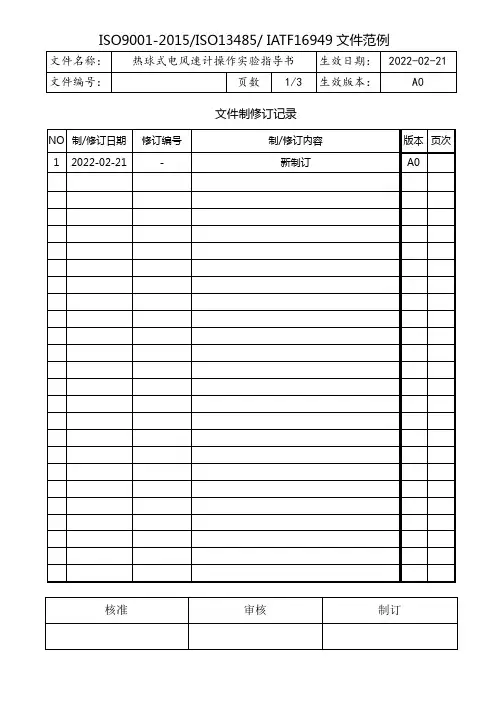

文件制修订记录1.0目的/Aim:1.1为热球式电风速计操作实验提供作业指导书,确保有风状态测试时风速的测量精度。

2.0参考文件/Reference Instruction:2.1 QDF型热球式电风速计使用说明书3.0设备/材料/ Equipment/Material:3.1 QDF-3型热球式电风速仪(需权威计量部门定期校验并在一定的期限范围内使用) 。

4.0准备/要求/Prepare/Requirement:4.1在电池盒内装入4节1＃电池。

4.2使用前观察电表的指针是否指向零点,如有偏移可轻轻调整电表上的机械调零螺丝,使指针回到零点。

5.0安全/维护/Safety/Maintenance:5.1在风速测定时中,无论测杆如何放置(垂直向上,倒置或水平放置)探头上的红点一边必须面对风向,在进行“满度”、“零位”调整时,测杆必须垂直向上放置。

5.2在调整“满度调节”旋纽时如果电表不能达到满刻度,说明单节电池已枯竭.在调整“零位调节”旋纽时,如果表针不能回到零点,说明三节电池已枯竭,应予以更换.更换时将仪器底部的小门打开,按正确方向装上电池。

5.3仪器在使用过程中,如被测风速比较稳定而表针突然变化或测量误差过大,应用万用表测量热球中的加热丝与热电偶之间的绝缘电阻应不小于500KΩ.如电阻减少,说明敏感元件损坏,应进行更换。

5.4如果敏感元件上有粉尘,可将探头在无水乙醇中轻轻摆动去掉粉尘.5.5使用结束或长期不用时,应取出电池,以免仪器受腐蚀。

6.0操作程序/Operation Process:6.1 “校正开关”置于“断”的位置,“电源选择”开关拨至“通”的位置.将测杆插头插在插座内,测杆垂直向上放置,螺塞压紧使探头密封。

6.2 “校正开关”置于“满度”的位置,慢慢调整“满度粗调”、“满度细调”两个旋纽,使电表指在满刻度位置。

6.3 “校正开关”置于“低速”的位置,慢慢调整“零度粗调”、“零度细调”两个旋纽,使电表指在零点的位置。

热球式风速仪操作规程热球式风速仪操作规程一、设备准备1. 确认热球式风速仪的所有部件齐全并处于良好状态，包括仪器主体、控制系统、传感器、电源等。

2. 检查设备的电源是否已接通，确保能正常工作。

3. 进一步检查仪器的接线是否正确，避免导致设备损坏或不准确的测试结果。

二、工作环境准备1. 准备一个开放空间，确保周围没有遮挡物。

2. 确保测试环境中没有强风的存在，以免对测试结果产生干扰。

3. 温度和湿度应符合设备的要求，以保证测试结果的准确性。

4. 确保操作人员穿戴合适的工作服装，避免过热或不舒适的情况。

三、操作步骤1. 将热球式风速仪放置在测试区域内，确保与测试区域的距离适当。

2. 打开控制系统，并按照设备说明书调节系统设置，确保仪器处于正确的工作状态。

3. 使用传感器对风速仪进行校准，以保证测试结果的准确性。

4. 确保热球式风速仪主体稳定放置，不要触碰或移动仪器，避免对测试结果产生干扰。

5. 根据测试要求选择合适的测试参数，如测试时间、采样频率、温度单位等。

6. 开始测试前，先观察仪器上的指示灯是否正常，确保设备的工作状态良好。

7. 在设备运行前，操作人员应保持距离，避免过于接近测试区域，避免对测试结果产生干扰。

8. 等待一段时间，直到仪器稳定后开始进行测试。

9. 根据测试要求，将热球式风速仪放置在需要测量风速的位置，并确保位置稳定。

10. 在测试过程中，避免有人或其他物体接近测试区域，以免对测试结果产生干扰。

11. 等待指定的测试时间结束后，关闭控制系统，并将热球式风速仪移除测试区域。

12. 将测试结果记录下来，包括测试时间、风速数值等参数。

13. 关闭设备电源，并进行相关的设备保养工作，以保证下次测试的准确性和可靠性。

四、注意事项1. 操作人员应熟悉热球式风速仪的使用方法和操作规程，确保工作安全和测试准确性。

2. 在操作前，应确保设备和测试区域的安全性，并做好相应的防护措施。

3. 操作人员应注意仪器和传感器的保养维护工作，保证设备的长期使用性能稳定。

风速仪使用说明
风速仪使用说明
一、概述
风速仪是一种用于测量风速的仪器。

本文档旨在为用户提供对风速仪的使用方法和注意事项进行详细说明。

二、安全注意事项
1：请勿将风速仪暴露在极端温度或湿度环境下，避免对仪器产生损坏或失效。

2：在使用前请检查仪器是否完好，如有损坏或异常情况请勿使用。

3：使用风速仪时，应确保周围环境安全，避免发生人身或设备损害。

4：风速仪只能由合格的维修人员进行维修和校准，用户不得私自拆卸或修理。

三、风速仪组件及功能
1：显示屏：显示当前风速数据和其他相关信息。

2：操作按钮：用于设置风速仪的功能和参数。

3：电源开关：用于开关风速仪的电源。

4：探头：用于接收风速信号并进行测量。

四、使用方法
1：打开风速仪的电源开关，并等待仪器启动。

2：设置所需的测量单位和采样间隔。

3：将风速仪的探头对准要测量的风口或风源，并保持稳定。

4：观察显示屏上的风速数据，并进行记录或分析。

5：使用完毕后，关闭风速仪的电源开关。

五、维护与保养
1：定期清洁风速仪的外壳和探头，避免灰尘或污垢影响测量精度。

2：不使用时，请将风速仪存放在干燥、通风的环境中，避免潮湿或受潮。

3：请按照指定的时间间隔对风速仪进行校准和检查，确保测量精度和稳定性。

附件：
本文档附有以下文件供参考：
1：风速仪型号说明书
2：风速仪维修与保养手册
法律名词及注释：
1：维修人员：指具备相关资质和技能的人员，专业从事仪器维修和校准工作。

热球式智能风速仪操作规程一、前言二、操作准备1.检查设备是否正常工作，保证仪器的电源、传感器以及显示屏等部件完好无损。

2.确保设备及周围环境无尘、无湿，避免影响传感器的准确测量。

3.确保设备稳定放置，避免仪器倾斜或移动，影响测量结果的准确性。

三、操作步骤1.打开电源，待设备启动完成后，进入待机状态。

2.按下电源开关，仪器进入工作状态。

3.根据需要选择相应的测量模式，如平均测量模式或瞬时测量模式等。

4.将热球感应头对准待测风速方向，确保感应头与风流垂直。

5.按下“测量”按钮，开始测量风速，待一段时间后，仪器将自动显示测量结果。

6.根据需要，可以选择将测量结果保存或进行下一次测量。

7.测量结束后，按下电源开关，将设备关闭。

四、注意事项1.在操作仪器之前，请仔细阅读设备的说明书，了解仪器的工作原理和使用方法。

2.在测量过程中，禁止用手触摸热球感应头，避免热球受到影响或被损坏。

3.测量完成后，及时清洁热球感应头，以保持仪器的准确性。

4.严禁将仪器置于高温、潮湿或易爆环境中工作，以免引发事故。

5.定期检测仪器的准确性，如有异常及时修理或更换。

五、故障排除1.若仪器无法启动，请检查电源是否正常连接，电源是否正常。

2.若仪器显示异常或无法测量风速，请检查感应头是否受到污染或损坏。

3.若仪器数据不准确，请检查仪器是否正常校准。

六、操作安全1.在操作热球式智能风速仪时，应注意安全操作，避免造成伤害或事故。

2.如发现仪器存在异常，请立即停止使用，并通知相关人员进行检修或维护。

七、总结热球式智能风速仪是一种重要的测量设备，正确的操作方法不仅保障测量的准确性，也可以提高设备的使用寿命。

在操作仪器之前，请务必仔细阅读设备说明书，并按照操作规程进行操作，以确保操作的安全和准确。

同时，定期维护和安全检查也是保证仪器正常工作的重要措施。

QDF—6型数字风速仪技术参数QDF—6型数字风速仪（又名QDF—6型热球风速仪）能够测量不同环境、不同条件下的气流，特别适合对各种低空气流的测量。

QDF—6型数字风速仪是一种便携式、智能化的低风速测量仪表，广泛应用于室内供暖、室内通风、空气调控和气象学测量研究。

适用于对工厂、学校、各种不同类型的公共场合、商场、酒店、医院、办公场合、科研院所、生物化工、制药、农作物培养、大棚农业等等行业的检测，是暖通、空调、环保工程师的得力助手、必备工具。

在测量管道环境及采暖、空调制冷、环境保护、节能监测、气象、农业、冷藏、干燥、劳动卫生调查、干净车间、化纤纺织，各种风速试验等方面有广泛用途。

一、构成及原理QDF—6型数字风速仪是由热球式风速传感器、测试仪和充电器三大部分构成。

测试仪主机包含充电电池组、放大器、恒流源、A/D改换器、数字显示等部分构成。

热球式风速传感器是一种旁热式换能原理的传感器，包含加热和感温两部分。

热球—敏感元件的加热丝，通过恒定的电流加热，由于热球体积甚小，热容量很小，热球内部温度快速上升，并与四周气体介质快速形成平衡，球内的热电偶感受到温度，输出热电势，很明显输出电势是温度的单值函数。

静态（即风速为零）时，热球内部温度最高，热偶的热接点（位于热球内部）与冷接点（位于热偶丝电极柱上）的温度差最大，此时热电偶的输出电势最大。

热球式风速传感器的输出特性是非线性的，它的输出电压信号与气体流速之间的关系可用一的数式表示。

传感器的输出信号经放大器放大后，经/D改换、非线形处理，输出到数字显示部分，数字表头直接显示出所测定的风速值，计量单位为”米秒“。

二、技术参数1、测量范围：0～30m/s；2、工作环境：温度：—10～+40°℃；湿度：≤85%RH；3、大气压：970～1040hPa；4、测量精度：≤4%（满量程）；5、风速量程：0.05—30m/s；6、精度：±（4%U±0.05）m/s；7、温度：0—50度；8、电源电压：1节9V电池；9、辨别率：0.01m/s；10、基本型显示数据：风速，最大风速，最小风速，平均风速；11、响应时间：≤3s；12、传感器：探杆可伸缩，最长3000px，一体化接线，前端可弯曲；13、工作环境：温度0—50℃，相对湿度＜90%RH；14、显示方式：数字显示；15、外型尺寸：217×97×46 mm；16、重量：≯600g。

热球式电风速计原理及操作规程1.构造原理风速计是一种能测低风速的仪器其测定范围为0.05-10m/s。

风速计是由热球式测杆探和测量仪表两部分组成。

探头有一个直径0.6mm的玻璃球球内绕有加热玻璃球用的镍铬丝圈和两个串联的热电偶。

热电偶的冷端连接在磷铜质的支柱直接暴露在气流中。

当一定大小的电流通过加热圈后玻璃球的温度升高。

升高的程度和风速有关风速小时升高的程度大反之升高的程度小。

升高程度的大小通过热电偶在电表上指示出来。

根据电表的读数查校正曲线即可查出所的风速m/s。

2.热球式电风速计使用方法①使用前观察电表的指针是否指于零点如有偏移可轻轻调整电表的机械调整螺丝使指针回到零点②将校正开关置于断的位置③将测杆插头插在插座上测杆垂直向上放置螺塞压紧使探头密封“校正开关"置于满度位置慢慢调整“满度调节"旋纽使电表指针指在满度位置④将“校正开关"置于“零位"慢慢调整“粗调"、“细调"两个旋纽使电表指针指在零点的位置⑤经以上步骤后轻轻拉动螺塞使测杆探头露出长短可根据需要选择并使探头上的红点面对对着风向根据电表度读数查阅校正曲线即可查出被测风速⑥在测定若干分后10min左右必须重复以上③、④步骤一次使仪表内的电流得到标准化⑦测毕应将“校正开关"置于断的位置。

3.热球式电风速计注意事项①本仪器为一较精密的仪器严防碰撞振动不可在含尘量过多或有腐蚀性的场所使用。

②仪器内装有4节电池分为两组一组是三节串联的一组是单节的。

在调整“满度调节"旋纽时如果电表不能达到满刻度说明单节电池已耗竭在调整“粗调"、“细调"旋纽时如果电表电表指针不能回到零点说明三节电池已耗竭更换电池时将仪器底部的小门打开按正确的方向接上。

③仪器维修后必须重新校正。

风速计操作指南说明书接下来的内容将为您提供风速计的操作指南，帮助您正确地操作该仪器以测量风速。

请仔细阅读并按照以下步骤进行操作。

1. 检查风速计首先，您需要检查风速计的外观和配件，确保没有任何损坏或缺失。

请确保设备正常工作，并使用符合要求的电池。

2. 打开风速计在开始测量之前，请按下风速计上的电源按钮，打开风速计。

您会看到仪器屏幕亮起，显示当前的工作模式。

3. 设置工作模式在仪器开启后，您可以根据测量需求选择不同的工作模式。

将仪器放置在需要测量风速的位置，并轻触仪器屏幕上的菜单键。

使用箭头键浏览并选择合适的测量模式，例如风速、温度等。

4. 定义测量单位根据您的偏好和需要，您可以选择测量单位。

在菜单中选择“单位”选项，并根据需要选择合适的计量单位，例如米/秒、英尺/分钟、千米/小时等。

5. 进行测量开始测量之前，确保风速计的传感器完全暴露在外部环境中，并远离任何遮挡物。

通过仪器屏幕上的指示，您可以看到当前的风速值。

确保稳定读数后，可以记录测得的数值。

6. 进行平均测量若您需要进行一系列测量并得到平均结果，可以使用风速计上的平均功能。

按下仪器屏幕上的平均键，仪器将自动计算多次测量的平均值，并显示在屏幕上。

7. 记录数据风速计通常具有数据记录功能，您可以使用该功能记录测量结果。

通过按下设备上的“记录”按钮，您可以将数据保存到风速计中，并可以将数据传输到电脑或其他存储设备进行进一步分析和处理。

8. 关闭风速计在使用完风速计后，按住电源按钮几秒钟，直到屏幕关闭，以确保风速计完全关闭。

然后，安全地存放仪器，以防止损坏或丢失。

本操作指南提供了对风速计进行准确操作的详细说明，以确保您正确测量风速并获得可靠的数据。

请根据您自己的实际需要进行操作，并注意风速计的安全使用和保养。

祝您使用愉快！在使用风速计时，请遵循以下安全操作提示：- 尽量避免将风速计暴露在恶劣的天气条件下，避免水、尘埃等进入仪器。

- 请勿使用风速计进行超过其规定范围的测量，以免损坏仪器。

风速计使用方法说明书一、产品介绍风速计是一种用于测量空气流速的仪器，广泛应用于气象学、环境保护、建筑工程以及航空航天等领域。

本文将详细介绍风速计的使用方法，以便用户能正确使用该仪器。

二、使用前的准备1. 检查仪器外观是否完好，并确保仪器内部没有异物。

2. 确保仪器电池电量充足，如电量不足请更换新电池。

3. 清洁传感器头，防止传感器受到污染影响测量结果。

三、基本操作步骤1. 打开仪器电源开关，并调节亮度和对比度至适宜的显示效果。

2. 按下“MODE”按钮选择所需的测量模式，如风速、温度等。

3. 使用风速计的传感器靠近测量对象，保持垂直，尽量避免遮挡，确保准确测量。

4. 阅读显示屏上的测量结果，可以选择将结果保存在仪器中，以便日后查看。

四、注意事项1. 风速计应远离强烈的电磁干扰源，以免影响测量结果。

2. 在测量过程中，应保持手持稳定，并等待数秒钟以确保获得准确的测量结果。

3. 请勿将风速计浸入水中或暴露在极端温度环境下，以免损坏仪器。

4. 定期检查风速计的传感器，如有污损需进行清洗，保持传感器的灵敏度。

5. 风速计需要定期进行校准，以确保测量结果的准确性。

具体的校准方法可参考产品说明书。

五、故障排除1. 若仪器无法正常使用，请检查是否是电池电量不足导致的，如是，请更换新电池。

2. 若仪器无法开机，请检查是否是电池安装不正确，或者电池接触不良，将电池放置正确并确保接触良好。

3. 若仪器测量结果异常，请检查是否是传感器受到污染或损坏，如是，请清洁或更换传感器。

六、保养与存储1. 风速计在使用完毕后，请按照说明书的要求进行正确保养。

2. 存放风速计时，请将其放置在干燥、阴凉处，避免阳光直接暴晒。

3. 风速计长期不使用时，请及时取出电池，以免电池漏液导致仪器损坏。

七、技术支持与售后服务如您在使用过程中遇到任何问题，请随时联系我们的售后服务热线，我们将竭诚为您提供技术支持和解决方案。

以上是对风速计使用方法的详细说明，希望能对您有所帮助。

1.目的规范热球式风速仪对环境大气及工作场所空气现场测量的操作。

2.范围适用于QDF-6型热球式风速仪。

3.职责现场检测室负责仪器的保管、使用、日常校准和维护工作。

4.工作程序4.1.仪器准备4.1.1.充电方法：仪器在使用之前应检查电量，如果显示器的左下方出现“-+”符号，说明充电电池组应该充电。

每次充电时间为12--15小时。

4.2.仪器操作4.2.1仪器通电前，先将风速传感器的电缆在四孔插座内，然后将测杆垂直向上放置，压紧螺旋，是探头封闭在测杆内。

4.2.2.开启面板上的电源开关，预热三分钟，数字表示应为00.00±1个字。

4.2.3.轻轻拉动测杆顶端的螺塞，是探头露出并置于被测气流中：此时要注意，探头有红点的一方一定要对准风向，这时数字表头上显示值即为被测风速值（米/秒）。

4.2.4.保持：当需要观测某时刻风速的稳定风速时，按下“保持”键按钮；放开按钮仪器即可回复原测试状态。

4.2.5.测量结束后，关闭电源，同时将探头密封在测杆内，以免损坏敏感元件（热球）。

4.3.仪器维护4.3.1.加热球有飞尘，可将探头放在无水乙醛中轻轻摆动去掉粉尘，充分干燥后再使用；清洗过程中，不可使用毛刷或其它硬物，以免损坏热球或改变热球位置,影响测量准确度。

仪器应放在通风、干燥、没有腐蚀性气体及强烈震动和强磁场的室内。

5.支持性文件5.1《QDF-6型热球式风速仪使用说明书》6.质量记录6.1.仪器设备使用登记表HNJ1-QR-05-06-20166.2.仪器设备维护记录表HNJ1-QR-05-09-20166.3.仪器设备期间核查记录表HNJ1-QR-06-02-20167.附录无。

风速仪操作说明书本操作说明书适用于风速仪的正确操作和使用方法，请仔细阅读并按照说明逐步操作。

一、产品概述风速仪是一种用于测量风速的便携式仪器。

它可广泛应用于气象观测、环境监测、风能评估等领域。

本风速仪采用先进的传感器技术和数字显示屏，具有测量准确、操作简单、便携轻巧等特点。

二、产品组成1. 主机：包含显示屏、按键等控制元件，用于显示和设置相关参数。

2. 风速传感器：测量空气流动引起的风速，并将数据传输给主机。

三、操作步骤1. 打开风速仪电源在使用前，确保风速仪已安装好电池并连接好传感器。

按下主机上的电源按钮，屏幕将显示倒计时，等待其完成后进入工作模式。

2. 选择测量模式风速仪具有多种测量模式，如实时测量、最大/最小值记录等。

通过按键切换功能，选择所需的测量模式。

3. 定位传感器将传感器插入待测的气流中，确保传感器正对流动的空气，并保持传感器与气流垂直。

注意避免遮挡或干扰传感器的因素。

4. 进行测量在正确的位置放置传感器后，等待几秒钟以确保测量结果的稳定性。

屏幕将显示当前的风速值，并根据选择的模式记录最大或最小值。

5. 停止测量完成测量后，按下电源按钮，屏幕将显示测量结果的统计信息，如平均值、变化范围等。

6. 关闭风速仪长按电源按钮，风速仪将关闭电源。

若不使用风速仪，请及时取下电池以延长电池寿命。

四、注意事项1. 在进行测量前，请确保传感器和测量环境干净、无异物。

2. 风速仪应避免受到强烈的冲击和挤压，以免损坏仪器。

3. 避免使用风速仪在高温、湿度或有腐蚀性气体的环境中，以确保安全和准确性。

4. 风速仪不具备防水功能，请避免在雨天或潮湿环境中使用。

5. 请定期校准风速仪以确保测量结果的准确性。

五、维护保养1. 定期清洁风速仪的外壳和传感器，可使用干净的软布擦拭。

2. 若长时间不使用风速仪，请取下电池以避免漏电损坏仪器。

3. 如发现仪器异常或功能失效，请联系售后服务中心进行修理或更换。

注意：本产品使用教程仅作为操作参考，如需更多详细信息，请参阅配套的用户手册。

“热球”式风速仪的使用
1、风速测量:
1.1、打开电源开关，电源指示灯亮。

1.2、一般情况下，打开电源开关后，仪表面板上的指示灯ANEMOMETER和m/s点亮，此时即可进行风速测量，测量单位为m/s。

1.3、若要换算风速单位，可按动SELECT键，每按动一次，单位换算一次，相应的单位指示灯亮。

若长时间按下SELECT键，则风速单位指示灯循环点亮。

1.4、手持传感器手柄，让传感器头对向待测气流源，此时，显示器上的读数即为风速度值。

1.5、在测量期间，只要按动一下HOLD键，显示屏上出现字符"max"，就可保持测量期间的最大值，要清除保持，只要按动一下HOLD键，"max"字符就会消失。

2、温度测量:
2.1、打开电源开关，电源指示灯亮。

2.2、按动FUNCTION键，选择摄氏℃或华氏℉，此时，面板上的风速单位指示灯全灭。

显示屏上出现相应的符号"℃"或"℉"。

2.3、手握传感器手柄，让传感器头对向气流源，此时，显示器上的读数即为气流温度。

2.4、在测量期间，只要按动HOLD键，显示器上出现"max"字符，就可保持测量期间的最大值；要清除保持，只要再按一下HOLD键，"max"字符消失即可。

2.5、温度测量时，按动SELECT键时，无效。
