信号调理电路设计

压力传感器信号调理电路设计一、前言压力传感器广泛应用于各种在工业和医疗行业的测量和控制系统中，它能将压力转换成电信号，并通过信号调理电路输出标准的电压或电流信号。

本文将介绍一种简单实用的压力传感器信号调理电路的设计方法。

二、信号收集首先需要将传感器输出的信号进行虑波处理，以去除不必要的噪声，使得输出信号更加清晰和稳定。

可以通过使用放大器对信号进行增益，以便更好地收集传感器输出的信号。

在信号前端还可以添加加热电路，以使得传感器输出的电信号稳定、准确。

三、信号转换在信号的转换过程中，有两种基本的方法：通过变送器进行模拟信号的转换，或通过模数转换器（ADC）将模拟信号转换为数字信号。

模拟信号的处理主要通过信号放大和频率滤波进行，而数字信号转换后需要经过数字滤波和数字信号处理进行处理。

四、信号处理一旦信号被转换成了数字信号，就可以进行进一步的处理。

这通常涉及到使用计算机进行数据分析，以便更好地识别并拟合信号所对应的数据模型。

计算机可以对数据进行加工和处理，包括对数据进行排序、取平均、去除偏差等。

这种信号处理可以大大提高数据的精度和准确性。

五、信号输出在信号处理完成后，输出电路将根据信号处理的结果将数字信号转换为电压或电流信号。

通常使用运算放大器或寄生参数放大器来放大来自信号处理链的某些信号，并将它们转换为恰当的电压或电流信号。

理想情况下，该信号输出应该是在以标准信号输出的范围内，常见的标准信号包括（0-5V）、（0-10V）和（4-20mA）。

六、总结压力传感器信号调理电路是一个复杂的系统，需要考虑到多种因素，例如传感器的特性、信号的变化范围等。

调整好相应的电路可以提高电信号量的精确度和准确性，实现更加稳定和可靠的数据测量。

信号调理与放大电路的设计随着科技的发展和应用的广泛，信号调理与放大电路在电子领域中扮演着至关重要的角色。

本文将探讨信号调理与放大电路的设计原理以及实际应用。

一、概述信号调理与放大电路的设计是为了改善信号的质量，使其能够更好地适应系统要求。

这些电路通常由多个模块组成，包括放大器、滤波器、振荡器等。

二、信号调理电路设计原理1. 放大器放大器是信号调理电路中的关键组件之一。

它的作用是增大信号的幅度或功率。

常见的放大器类型包括运算放大器、功率放大器等。

在设计中，需要根据信号的特性和系统要求选择合适的放大器类型，并确定合适的放大倍数。

2. 滤波器滤波器用于去除信号中的噪声或其他不需要的成分。

根据滤波器的频率特性，可以将其分为低通、高通、带通、带阻滤波器等类型。

在设计滤波器时，需要考虑信号频率范围、滤波器的通带和阻带特性，以及滤波器的阶数等参数。

3. 振荡器振荡器是用于产生连续的定频信号的电路。

常见的振荡器类型包括正弦波振荡器、方波振荡器等。

在振荡器的设计中，需要考虑信号的频率稳定性、波形失真程度以及输出功率等参数。

三、信号调理与放大电路的实际应用1. 生物医学领域信号调理与放大电路在生物医学设备中具有广泛的应用。

例如，心电图仪、脑电图仪等设备需要对微弱的生物电信号进行放大和滤波处理，以提取有用的信息。

2. 通信系统在通信系统中，信号调理与放大电路用于增强信号的强度和质量。

它可以用于信号的前置放大、中间放大和尾放大等环节，以确保信号在传输过程中不受到干扰，保证通信质量。

3. 传感器系统传感器系统需要对传感器采集到的微弱信号进行放大和滤波处理，以提高传感器系统的灵敏度和精度。

例如，温度传感器、压力传感器等都需要通过信号调理与放大电路来提高信号的可靠性。

四、总结信号调理与放大电路的设计是电子领域中必不可少的一部分。

通过合理的设计和选择合适的电路模块，可以有效地提升信号的质量和系统的性能。

在实际应用中，信号调理与放大电路广泛应用于生物医学、通信和传感器系统等领域，为各种应用提供了支持。

模拟电子技术基础知识信号调理技术与电路设计在现代电子技术中，信号调理技术和电路设计是非常重要的基础知识。

无论是在通信系统、音频处理还是传感器应用中，信号调理技术和电路设计都扮演着至关重要的角色。

本文将介绍模拟电子技术基础知识中的信号调理技术以及与之相关的电路设计。

一、信号调理技术信号调理技术是指对模拟信号进行放大、滤波、调制等处理，以使其能够适应特定的应用需求。

在信号调理技术中，常用的技术包括放大、滤波、调制、解调和调幅等。

1. 放大放大是信号调理技术中最常见的处理方式之一。

它通过使用放大器将输入信号的幅度增大，以便在后续电路中能够更好地进行处理。

常见的放大器包括运算放大器、差分放大器和功率放大器等。

2. 滤波滤波是信号调理技术中的另一个重要环节。

通过滤波器，我们可以选择性地通过或者阻断特定频率范围内的信号。

滤波器的种类很多，包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

3. 调制与解调调制和解调是在通信系统中常用的信号调理技术。

调制是指将原始信号的某些特性以某种方式改变或转换，并与一定的载波信号进行合成，以便传输或处理。

解调则是将调制后的信号恢复为原始信号。

4. 调幅调幅是一种常见的信号调理技术，它在调制中广泛应用。

调幅是指根据原始信号的幅度变化，按照一定的规则，改变载波信号的幅度，使其携带原始信号信息。

二、电路设计在信号调理技术的基础上，电路设计是将各个模块有机地组合在一起，并根据特定的应用需求设计合适的电路。

电路设计无论是在模拟电子技术还是数字电子技术领域，都扮演着重要的角色。

1. 放大电路设计放大电路设计是电子技术中常见的任务之一。

在设计放大电路时，我们需要考虑到增益、带宽、线性度等因素。

通过选择合适的放大器类型、反馈电路和元件参数等，可以实现满足要求的放大电路设计。

2. 滤波器电路设计滤波器电路设计是在滤波器的基础上进行的，它需要考虑到滤波器类型、截止频率、通带衰减等参数。

通过选择适当的滤波器结构和元件参数，可以实现对特定频率范围的信号滤波。

模拟信号调理电路设计与优化一、引言模拟信号调理电路是将原始模拟信号通过各种技术手段进行放大、滤波、放大和线性度修正等处理，以便使信号适应后续数字转换或传输的要求。

本文旨在探讨模拟信号调理电路的设计与优化方法，以提高信号质量和系统性能。

二、模拟信号调理电路的基本组成1. 信号输入模拟信号调理电路的第一步是信号输入，通常是通过传感器、采集模块等获取实际世界中的模拟信号。

此时，需考虑信号的幅值范围、频率特性和噪声等因素。

2. 前置放大器前置放大器用于增加信号的幅值，提高信号与噪声的比值。

在设计前置放大器时，需要考虑放大倍数、频率带宽和噪声等参数，并选择合适的放大器类型和电路拓扑。

3. 滤波器滤波器用于去除信号中的噪声和不需要的频率成分。

根据信号特性和应用需求，可以选择低通、高通、带通或带阻滤波器，并进行滤波器的参数调整和优化。

4. 线性度修正电路线性度修正电路用于处理信号的非线性特性，使信号输出与输入之间保持更好的线性关系。

在设计线性度修正电路时，需考虑非线性失真的原因和类型，选择适当的补偿电路并进行参数调整。

5. 后置放大器后置放大器用于增加信号的幅值，以满足后续的数字转换或传输要求。

在设计后置放大器时，需根据信号幅值范围和输出要求选择合适的放大器类型和电路拓扑，并进行增益和带宽的优化调整。

6. 输出接口输出接口是将处理后的模拟信号转换为数字信号或传输给后续系统的关键部分。

根据应用需求，可以选择模数转换器、数模转换器、通信接口等，并进行电平匹配和滤波设计。

三、模拟信号调理电路的设计方法1. 系统分析在进行模拟信号调理电路设计前，需对待处理信号进行系统分析。

包括信号的频率范围、幅值范围、噪声来源和特性等。

通过系统分析，可以明确设计的目标和要求，并为后续的电路设计提供依据。

2. 电路选型根据信号特性和系统要求，选择合适的前置放大器、滤波器、线性度修正电路和后置放大器等电路模块。

考虑电路性能、成本和可靠性等因素，进行电路选型和配置设计。

压力传感器信号调理电路设计压力传感器是工业自动化中常见的一种传感器，通过其可以测量物体表面的压力及其变化。

在实际工程应用中，传感器采集到的信号需要经过一定的处理和调理，以提高测量精度并减少误差。

本文将介绍一种基于运算放大器的压力传感器信号调理电路的设计方法。

1. 信号调理电路基础信号调理电路通常由四个部分组成：输入级、滤波电路、增益电路和输出级。

其中输入级接收传感器的模拟信号，滤波电路用于去除高频噪声，增益电路可以将信号放大至合适的范围，输出级最终将信号送入控制系统进行处理。

2. 压力传感器信号特性压力传感器输出的信号通常为微小的电压信号，其幅值与被测物体的压力成正比。

由于压力传感器常常需要在恶劣的环境中工作，因此其输出信号往往存在一定的噪声和漂移。

为了减小这些误差，我们需要将信号放大并进行滤波处理。

3. 压力传感器信号调理电路设计流程3.1 输入级设计输入级通常由一个运算放大器和一个 RC 滤波器组成，其中RC 滤波器用于去除高频噪声。

假设传感器输出电压为 V，那么输入级的运算放大器输入电压应设计为 V/2，通过调整 R 和C 的值可以得到合适的截止频率，同时保证输入电阻尽量大，以避免对传感器输出的干扰。

3.2 滤波电路设计滤波电路可以采用低通或带通滤波器，以去除输入信号中的高频干扰。

常见的滤波器类型有二阶 Butterworth 滤波器、Sallen-Key 滤波器以及多极 RC 滤波器。

选择滤波器类型时需要考虑频率响应、阶数、带宽和幅值响应等因素。

3.3 增益电路设计增益电路的作用是将输入信号放大至合适的范围，以方便后续数字化处理或控制。

增益电路可以采用单级或多级放大器，也可以采用可调增益放大器，以便根据实际应用场景灵活调整增益大小。

3.4 输出级设计输出级通常由一个运算放大器和一个反馈电阻网络组成，反馈电阻网络可以通过调整电阻比例实现信号输出的零漂和增益校准。

同时需要考虑输出电压的范围、输出阻抗和功率等因素，以确保输出信号能够被控制系统准确接收。

电子电路设计中常见的信号调理电路与技巧电子电路设计中的信号调理电路与技巧一、引言- 介绍电子电路设计中信号调理的重要性和应用场景二、信号调理的基本概念- 解释信号调理的定义和意义- 介绍信号调理的主要任务：增强信号、滤除噪声、调整信号幅度和频率等三、常见信号调理电路1. 放大器电路- 介绍放大器电路在信号调理中的作用和功能- 详细介绍常见的放大器类型：运放放大器、功放、差分放大器等- 分别解释每种放大器的原理和特点2. 滤波器电路- 介绍滤波器电路在信号调理中的作用和功能- 详细介绍常见的滤波器类型：低通滤波器、高通滤波器、带通滤波器和带阻滤波器等- 分别解释每种滤波器的原理和适用范围3. 限幅电路- 介绍限幅电路在信号调理中的作用和功能- 详细介绍常见的限幅电路类型：正向限幅电路和反向限幅电路等- 分别解释每种限幅电路的原理和应用场景4. 整形电路- 介绍整形电路在信号调理中的作用和功能- 详细介绍常见的整形电路类型：整流电路、斜波整形电路和曲线整形电路等- 分别解释每种整形电路的原理和应用场景5. 转换电路- 介绍转换电路在信号调理中的作用和功能- 详细介绍常见的转换电路类型：模数转换电路和数模转换电路等- 分别解释每种转换电路的原理和适用范围四、信号调理的技巧与注意事项1. 电源和接地- 解释良好的电源和接地是信号调理电路中的基础- 建议选用稳定和低噪声的电源，在接地设计中注意减小回路干扰2. 信号线路的布线与屏蔽- 强调信号线路的合理布线与屏蔽设计对于降低噪声的重要性- 提供合适的线路长度和屏蔽材料选择的建议3. 阻抗匹配与匹配网络- 解释阻抗匹配的基本概念和目的- 介绍常见的匹配网络类型：L型网络、T型网络和π型网络等- 提供阻抗匹配和匹配网络设计的技巧和注意事项4. 噪声抑制与滤除- 介绍在信号调理中常见的噪声类型和来源- 提供一些噪声抑制和滤除的技巧和方法，如信号平均、降噪滤波器和隔离放大器等五、实际应用案例分析- 提供一些实际应用案例，如音频放大器、调制解调器和传感器信号调理电路等- 分析每个案例中的信号调理需求和采用的电路设计及技巧六、结论- 总结信号调理电路设计中的主要内容和技巧- 强调信号调理在电子电路设计中的重要性和实际应用价值。

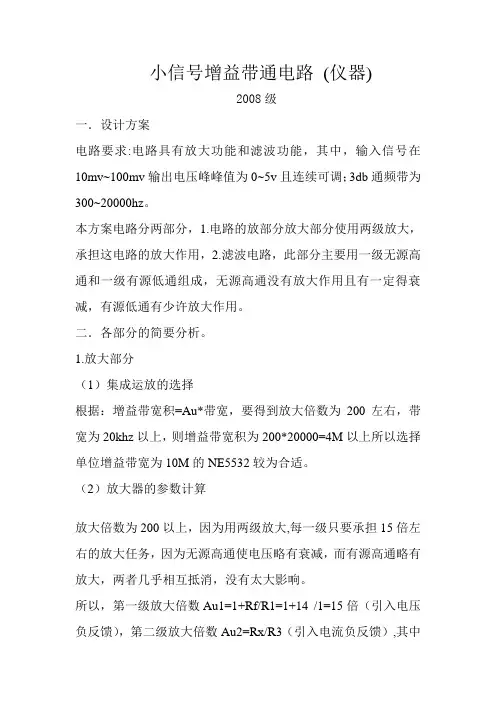

小信号增益带通电路(仪器)2008级一．设计方案电路要求:电路具有放大功能和滤波功能，其中，输入信号在10mv~100mv输出电压峰峰值为0~5v且连续可调；3db通频带为300~20000hz。

本方案电路分两部分，1.电路的放部分放大部分使用两级放大，承担这电路的放大作用，2.滤波电路，此部分主要用一级无源高通和一级有源低通组成，无源高通没有放大作用且有一定得衰减，有源低通有少许放大作用。

二．各部分的简要分析。

1.放大部分（1）集成运放的选择根据：增益带宽积=Au*带宽，要得到放大倍数为200左右，带宽为20khz以上，则增益带宽积为200*20000=4M以上所以选择单位增益带宽为10M的NE5532较为合适。

（2）放大器的参数计算放大倍数为200以上，因为用两级放大,每一级只要承担15倍左右的放大任务，因为无源高通使电压略有衰减，而有源高通略有放大，两者几乎相互抵消，没有太大影响。

所以，第一级放大倍数Au1=1+Rf/R1=1+14 /1=15倍（引入电压负反馈），第二级放大倍数Au2=Rx/R3（引入电流负反馈）,其中Rx为电位器，调整放大倍数的范围。

故，Au=Au1*Au2>200倍2.滤波部分（1）高通滤波为无源，fl=1/2∏RC=300HZ 则RC=1/40000∏=300hz，可令C为102，则R=7.91K(2)低通滤波为有源，fh=1/2∏RC=20KHZ,则RC=0.000000796,令C=1uf,r则R=79.6k。

3．防自激振荡电路如图，电源+-15V分别接有两个电容，可以防止电路产生自激振荡，此部分是自行发挥的，对于集成运放电路是需要的。

4．PCB图5．Protel原理图三．调试结果因为电阻，电容并不能达到精度要求，所以调试的结果有一定的偏差。

四．心得体会制作过程中主要困难在于找不到一个，合适的带通滤波电路，很多带通滤波电路的Q值普遍很大，带宽很窄，达不到本次设计的要求，这些滤波电路多为选频使用，故带宽较窄，已达到选频的效果。

信号调理电路的设计设计电路：一、方案设计：整个电路由信号源产生电路，相移转换电路，幅值调理电路三部分组成。

（1）信号源产生电路：电路图如上，我们先通过RC 的正弦波。

正弦波输出幅值为1V产生了一个频率为10KHz，幅值可以在1V和0.5V之间切换的信号源电路。

（2）相移转换电路：我们通过分析输出和输入之间的相位关系，从而确定了相移转换电路中所需要的元件，即为电阻和电容。

并确定电阻和电容值的大小。

从而实现了相移的转换。

（3）幅值的调理：由于在信号源产生波形被相移之后，幅值同时发生了变化，通过multism仿真，我们得到相移之后的幅值，然后通过反向比例运算放大，实现了从不同幅值到1V的转换，经过分析，把四个放大电路用一个运放实现，从而简化了电路的结构。

二、论证，分析和计算：首先，在信号源产生电路中，我们采用了RC串并联选频网络，产生的频率为：f=1/(2*π*R*C); (1)f=10KHz ; (2)将（2）式代入（1）式，可知：RC=0.0159×10-3；然后我们取R=1.59kΩ，C=0.01uF；然后经过仿真后，为了得到f=10kHz，我们得到R=1.45KΩ。

通过调节电阻R3和R4，得到输出的幅值U0=1V。

然后要得到输出幅值为0.5V，我们通过反相比例运放实现。

具体实现方法:然后取 R7=1K Ω，R6=2K Ω。

通过仿真得到： U 01=0.5V 。

相移电路：设相移电路的输出为U 02，输入为Ui ，若要实现角度Φ相移，由分压可以得到： U 02=RjWC WC/1j /1Ui=A ∠-Φ;即WCR=tan （Φ）；式中W=2πf ， f=10KHz ； 当Φ=30o 时，取 R=1K Ω, C=0.01uF ; 当Φ=60o 时，取 R=3K Ω, C=0.01uF ; 调幅电路：当u=1v ，Φ=30o 的时候，打开四孔开关的最后一个孔，放大比例系数为： R15/R10=2/1=2; 然后得到 U 0=0.5×2=1V ；当u=1v ，Φ=60o 的时候，打开四孔开关的第三个孔，放大比例系数为：然后得到U0=0.22×4.5=1V ；当u=0.5v，Φ=30o的时候，打开四孔开关的第二个孔，放大比例系数为：R19/R10=4/1=4；然后得到U0=0.25×4=1V ；当u=0.5v，Φ=60o的时候，打开四孔开关的第一个孔，放大比例系数为：R21/R10=9/1=9;然后得到U0=0.11×9=1V ；其中，放大前的系数通过仿真得到。

模拟电子技术基础知识信号调理电路的设计原则与分析方法研究一、引言现代电子技术的发展离不开信号调理电路的设计和应用。

信号调理电路可以对输入信号进行放大、滤波、调幅、调频等处理，以满足不同系统对信号的需求。

本文将探讨信号调理电路的设计原则和分析方法，为电子技术基础的学习和应用提供参考。

二、信号调理电路的设计原则1. 过程性原则信号调理电路的设计过程应该遵循一定的规范和步骤。

首先，分析输入信号的性质和要求，确定所需的处理功能。

然后，选择适当的电路拓扑结构，设计合适的电路参数。

最后，进行仿真和实验，评估电路的性能并进行调整。

2. 一致性原则信号调理电路设计应侧重于整个系统的一致性。

这意味着设计的电路要与系统其他部分相匹配，以确保信号的传输和处理过程不引入明显的失真或干扰。

3. 高性能原则设计的信号调理电路应尽可能提供高性能，如高增益、低噪声、宽带宽等。

这要求设计者充分考虑电路的选择、参数设置和优化，以使得输出信号的质量达到最佳。

4. 可靠性原则信号调理电路在实际应用中应具备良好的可靠性和稳定性。

设计者要考虑环境因素对电路的影响，选择适合的元器件和材料，并进行充分的测试和验证。

5. 可扩展性原则随着系统的发展和需求的变化，信号调理电路应具备一定的扩展性。

设计者应设计灵活、可调节的电路结构，以便于后期的升级和扩展。

三、信号调理电路的分析方法1. 理论分析在信号调理电路的设计过程中，理论分析是基础和重要的一步。

通过对电路的基本参数、传输特性和输入输出信号的关系进行分析，可以确定电路的适用范围、性能指标和优化方向。

2. 仿真模拟利用电子设计自动化（EDA）软件进行电路的仿真和模拟可以快速评估电路的性能和参数选择的有效性。

仿真模拟可以帮助设计者在物理实验之前发现潜在的问题，减少实验时间和成本。

3. 实验测试在电路设计完成后，需要进行实际的实验测试以验证设计的正确性和性能。

实验测试可以通过实测输入输出信号、频率响应和失真程度等指标，评估电路的性能，并进行必要的调整和优化。

模拟电子技术基础知识信号调理电路的设计原则与分析方法信号调理电路作为模拟电子技术中的重要组成部分，广泛应用于各种电子设备中，起到了信号处理和优化的作用。

本文将介绍信号调理电路的设计原则与分析方法，并分析其在模拟电子技术中的应用。

一、设计原则1. 信号调理电路的功能需求：在设计信号调理电路之前，首先要明确信号调理电路需要实现的功能，比如滤波、放大、信号匹配等。

根据具体的需求确定信号调理电路的设计方案。

2. 信号调理电路的输入输出：对于任意一个信号调理电路，需要确定其输入信号和输出信号的特性。

如输入信号的幅度范围、频率范围，输出信号的幅度范围、频率范围等。

这有助于确定电路中各个元器件的选择和参数设计。

3. 信号调理电路的线性性能：信号调理电路在输入信号的幅度范围内应保持线性增益特性，即输出信号的幅度与输入信号的幅度成正比。

这要求设计过程中要注重电路的线性度分析和设计。

4. 信号调理电路的稳定性：信号调理电路在不同工作条件下应保持稳定的特性，即在输入信号的变化、温度变化等情况下，电路的输出应保持一致。

需要选取合适的元器件，做好温度补偿和负反馈等措施，以确保电路的稳定性。

5. 信号调理电路的功耗：在设计信号调理电路时，要考虑功耗的因素，尽量选择低功耗的元器件，并合理设计功耗分配。

这有助于提高电路的效率和使用寿命。

二、分析方法1. 信号调理电路的频率响应分析：通过对信号调理电路的频率响应进行分析，可以了解电路在不同频率下的增益、相位等特性。

一般可以使用示波器、频谱分析仪等工具进行频率响应测试，在测试结果的基础上进行调整和改进。

2. 信号调理电路的幅度响应分析：根据输入信号的幅度和输出信号的幅度，可以分析信号调理电路的幅度响应特性。

通过对输入-输出曲线的绘制和观察，可以了解电路的增益、线性度等特性。

3. 信号调理电路的稳定性分析：通过对信号调理电路的稳定性进行分析，可以了解电路在不同工作条件下的响应情况。

可以通过改变输入信号的幅度、频率、温度等条件，观察电路输出的变化情况，判断电路的稳定性。

矢量水听器信号调理电路设计I. 引言1.1 研究背景和意义1.2 国内外研究现状1.3 论文主要内容和框架II. 矢量水听器信号分析2.1 矢量水听器原理介绍2.2 矢量水听器信号特点分析2.3 矢量水听器信号分析方法III. 矢量水听器信号调理电路设计3.1 信号放大电路设计3.2 信号滤波电路设计3.3 信号采样电路设计IV. 电路实现与测试4.1 电路PCB设计和制作4.2 电路测试方法和结果分析4.3 矢量水听器信号调理电路性能评价V. 结论和展望5.1 研究结果分析和总结5.2 矢量水听器信号调理电路的应用前景5.3 进一步工作的展望VI. 参考文献附录：电路原理图、PCB设计图等第一章矢量水听器信号调理电路设计之引言1.1 研究背景和意义矢量水听器是一种新型的水听器技术，通过对多个水听器阵列的信号进行加权和叠加，可以获得比传统水听器更高的信噪比和方向性，具有广泛的海洋勘探、水下目标探测和定位等应用价值。

然而，矢量水听器信号存在多普勒频移、噪声和杂波等干扰，因此需要进行精确的信号调理，以提高信号质量和抑制噪声干扰。

因此，研究矢量水听器信号调理电路设计具有重要的理论意义和实际应用价值。

1.2 国内外研究现状目前，针对矢量水听器信号调理的研究主要集中在信号处理算法、信号处理器和数字信号处理等方面。

例如，基于小波变换和自适应滤波的信号处理算法可以有效地去除杂波和提高信号噪声比；基于DSP和FPGA的信号处理器可以实现实时处理和高效率的信号调理，成为研究的重点之一。

1.3 论文主要内容和框架本文将针对矢量水听器信号调理电路的设计进行研究，主要包括以下内容：1）矢量水听器信号分析，介绍矢量水听器原理和信号特点；2）矢量水听器信号调理电路设计，包括信号放大、滤波和采样等关键模块的设计；3）电路实现与测试，对设计的电路进行PCB制作和测试，并对电路的性能进行评价；4）结论和展望，总结研究成果并提出未来研究的方向和重点。

水声微弱信号调理电路设计一、前言1.1 研究背景和意义1.2 相关研究综述1.3 研究内容和方法二、水声微弱信号调理电路设计的基础知识2.1 水声微弱信号的特点和来源2.2 水声信道传输特点及影响因素2.3 水声传感器的工作原理和回声特性三、水声微弱信号调理电路设计3.1 信号放大与滤波3.2 噪声干扰抑制3.3 非线性失真补偿3.4 信号特征提取与分类3.5 实现方案及性能评价四、样机实验及结果分析4.1 实验介绍和测试环境4.2 实验数据处理4.3 实验结果分析和结论五、结论和展望5.1 主要研究成果5.2 研究不足和展望5.3 实际应用前景注：以上只是一个提纲，具体内容需要依据实际情况而定。

一、前言1.1 研究背景和意义水下声波通信、声呐探测、水下目标识别等应用对水下微弱信号的接收和处理有着极高的要求。

水声微弱信号调理电路的设计是实现水声通信、声呐追踪定位等任务的关键技术之一。

传统的水声微弱信号调理电路因其体积庞大、功耗高、信噪比不高等缺点，在应用上受到诸多限制。

因此，研究和设计一种小型、低功耗和高信噪比的水声微弱信号调理电路具有重要的理论和应用意义。

目前，随着现代微电子技术、计算机技术和数字信号处理技术的发展，水声微弱信号的接收和处理技术得到了快速发展，智能海洋观测、水下探测等领域取得了显著的进展。

然而，如何提高水声通信、声呐探测等任务的性能，仍然是当前水声技术领域中的重要研究问题之一。

因此，本文旨在探讨水声微弱信号调理电路设计的现状、方法和技巧，并提出一种改进方案，以期为水声通信和水声探测等领域的技术发展和实践提供有益的参考和指导。

1.2 相关研究综述水声微弱信号调理电路的设计在近年来得到了广泛的关注和研究。

传统的水声微弱信号调理电路通常采用模拟电路构成，其具有体积庞大、功耗高、信噪比不高等缺点。

针对这些问题，研究人员提出了不同的改进方案，如数字信号处理技术、小型化电路设计、低功耗电路设计等。

模拟电子技术基础知识信号调理电路的设计与分析电子技术基础知识：信号调理电路的设计与分析随着现代电子技术的发展，信号调理电路在电子设备中起着至关重要的作用。

它可以将输入信号进行处理和优化，使之符合要求，进而提高系统的性能和稳定性。

本文将介绍信号调理电路的基本原理、设计方法和分析技巧。

一、信号调理电路的基本原理信号调理电路是指对输入信号进行放大、滤波、调幅、调频、调相等操作，以满足信号传输和处理的要求。

其基本原理涉及放大器、滤波器、调制器等电路组件的功能和相互作用。

1. 放大器放大器是信号调理电路中最基本的组件之一，可以对小信号进行放大，提高信号的幅度。

常见的放大器有运放放大器和功率放大器。

2. 滤波器滤波器可以对输入信号进行频率选择，剔除无关频率成分或者衰减幅度较大的频率成分，从而获得需求的频率范围内的信号。

3. 调制器调制器是将原始信号转换为另一种信号形式的装置。

调制器常见的类型有调幅调制器、调频调制器和调相调制器等，它们可以将信号调制到不同的载波上，以便信号传输和处理。

二、信号调理电路的设计方法信号调理电路的设计需要根据具体应用场景和要求进行。

下面介绍几种常见的设计方法：1. 传统设计方法传统设计方法是指根据电路的传输特性和信号处理要求，选择合适的电路拓扑结构和元器件参数来设计电路。

这种方法需要掌握电路的基本原理和设计方法，利用电路分析工具进行电路仿真和优化，满足指定的性能指标和约束条件。

2. 系统级设计方法系统级设计方法将整个信号调理系统作为一个整体进行设计，考虑各个模块之间的交互和优化。

这种方法需要对整个系统的需求和性能指标有清晰的认识，采用系统级仿真工具进行建模和优化，从而实现更好的整体性能。

3. 自适应设计方法自适应设计方法是根据输入信号的变化来自动调整电路的参数和结构，以适应不同的输入条件和工作环境。

这种方法适用于需要实时监测和调整的场景，提高了系统的灵活性和适应性。

三、信号调理电路的分析技巧为了准确评估信号调理电路的性能和优化设计，需要掌握一些分析技巧：1. 信噪比分析信噪比是衡量信号质量的重要指标，表示信号与噪声的比例关系。

电路中的信号调理与放大设计与分析电路中的信号调理与放大设计是电子工程师日常工作的核心内容之一。

在电子设备中，信号调理与放大模块的设计和分析是至关重要的，它们可以提高信号的质量和稳定性，使得设备的性能更加稳定和可靠。

信号调理的设计主要包括信号滤波、采样和重建、增益调整等环节。

信号滤波是指将输入信号中的杂散干扰成分滤除，使得输出信号更加纯净。

滤波器可以根据滤波特性的不同进行分类，包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

选择合适的滤波器类型和参数，可以有效地提高信号的质量。

在信号调理的同时，采样和重建也是非常重要的环节。

采样是将连续时间的模拟信号转换为离散时间的数字信号，而重建则是将离散时间的数字信号转换为连续时间的模拟信号。

在进行采样和重建时，需要考虑采样频率、采样深度、重建滤波器等参数的选择，以提高采样和重建的准确性和精度。

除了信号调理，放大器的设计和分析也是电路中的重要环节。

放大器可以将输入信号的幅度进行放大，使得信号可以在各个电路和组件之间传输和处理。

放大器的设计需要考虑增益、带宽、失真等参数的选择，以满足设备的需求。

此外，放大器的稳定性和可靠性也需要进行分析和测试，以确保设备的工作稳定。

在信号调理和放大设计的过程中，有一些常见的电路拓扑结构和器件被广泛应用。

例如，运算放大器常用于信号放大和基本运算电路的设计中。

通过灵活选择运算放大器的反馈电路和输入输出网络，可以实现不同的功能需求。

另外，MOS场效应管作为一种常见的放大器器件，也广泛应用于各种电子设备中。

通过调节MOS管的工作状态和偏置电压，可以实现不同的放大和调理功能。

在信号调理和放大的设计中，需要进行系统级的分析和仿真。

利用电路仿真软件，电子工程师可以对电路的性能进行精确的评估和分析。

仿真结果可以帮助工程师优化电路参数、改进电路结构，从而达到更好的性能指标。

总之，电路中的信号调理与放大设计与分析是现代电子工程师不可或缺的技能。
