第六章 模拟信号调理电路3

模拟信号调理电路设计与优化一、引言模拟信号调理电路是将原始模拟信号通过各种技术手段进行放大、滤波、放大和线性度修正等处理，以便使信号适应后续数字转换或传输的要求。

本文旨在探讨模拟信号调理电路的设计与优化方法，以提高信号质量和系统性能。

二、模拟信号调理电路的基本组成1. 信号输入模拟信号调理电路的第一步是信号输入，通常是通过传感器、采集模块等获取实际世界中的模拟信号。

此时，需考虑信号的幅值范围、频率特性和噪声等因素。

2. 前置放大器前置放大器用于增加信号的幅值，提高信号与噪声的比值。

在设计前置放大器时，需要考虑放大倍数、频率带宽和噪声等参数，并选择合适的放大器类型和电路拓扑。

3. 滤波器滤波器用于去除信号中的噪声和不需要的频率成分。

根据信号特性和应用需求，可以选择低通、高通、带通或带阻滤波器，并进行滤波器的参数调整和优化。

4. 线性度修正电路线性度修正电路用于处理信号的非线性特性，使信号输出与输入之间保持更好的线性关系。

在设计线性度修正电路时，需考虑非线性失真的原因和类型，选择适当的补偿电路并进行参数调整。

5. 后置放大器后置放大器用于增加信号的幅值，以满足后续的数字转换或传输要求。

在设计后置放大器时，需根据信号幅值范围和输出要求选择合适的放大器类型和电路拓扑，并进行增益和带宽的优化调整。

6. 输出接口输出接口是将处理后的模拟信号转换为数字信号或传输给后续系统的关键部分。

根据应用需求，可以选择模数转换器、数模转换器、通信接口等，并进行电平匹配和滤波设计。

三、模拟信号调理电路的设计方法1. 系统分析在进行模拟信号调理电路设计前，需对待处理信号进行系统分析。

包括信号的频率范围、幅值范围、噪声来源和特性等。

通过系统分析，可以明确设计的目标和要求，并为后续的电路设计提供依据。

2. 电路选型根据信号特性和系统要求，选择合适的前置放大器、滤波器、线性度修正电路和后置放大器等电路模块。

考虑电路性能、成本和可靠性等因素，进行电路选型和配置设计。

信号调理电路信号调理电路就是信号处理电路，把模拟信号变换为用于数据采集、控制过程、执行计算显示读出或其他目的的数字信号。

是指利用内部的电路，如滤波器、转换器、放大器等来改变输入的讯号类型并输出。

在实际应用中工业信号有些是高压，过流，浪涌等，不能被系统正确识别，必须调整理清。

信号调理电路原理信号调理电路往往是把来自传感器的模拟信号变换为用于数据采集、控制过程、执行计算显示读出和其他目的的数字信号。

模拟传感器可测量很多物理量，如温度、压力、力、流量、运动、位置、PH、光强等。

但是传感器信号不能直接转换为数字数据，因为传感器输出是相当小的电压、电流或变化，因此，在变换为数字数据之前必须进行调理。

调理就是放大，缓冲或定标模拟信号，使其适合于模/数转换器（ADC）的输入。

然后，ADC对模拟信号进行数字化，并把数字信号送到微控制器或其他数字器件，以便用于系统的数据处理。

信号调理电路技术1.放大放大器提高输入信号电平以更好地匹配模拟－数字转换器（ADC）的范围，从而提高测量精度和灵敏度。

此外，使用放置在更接近信号源或转换器的外部信号调理装置，可以通过在信号被环境噪声影响之前提高信号电平来提高测量的信号－噪声比。

2.衰减衰减，即与放大相反的过程，在电压（即将被数字化的）超过数字化仪输入范围时是十分必要的。

这种形式的信号调理降低了输入信号的幅度，从而经调理的信号处于ADC范围之内。

衰减对于测量高电压是十分必要的。

3.隔离隔离的信号调理设备通过使用变压器、光或电容性的耦合技术，无需物理连接即可将信号从它的源传输至测量设备。

除了切断接地回路之外，隔离也阻隔了高电压浪涌以及较高的共模电压，从而既保护了操作人员也保护了昂贵的测量设备。

4.多路复用通过多路复用技术，一个测量系统可以不间断地将多路信号传输至一个单一的数字化仪，从而提供了一种节省成本的方式来极大地扩大系统通道数量。

多路复用对于任何高通道数的应用是十分必要的。

5.过滤滤波器在一定的频率范围内去处不希望的噪声。

模拟电子技术基础知识信号调理电路的设计原则与分析方法信号调理电路作为模拟电子技术中的重要组成部分，广泛应用于各种电子设备中，起到了信号处理和优化的作用。

本文将介绍信号调理电路的设计原则与分析方法，并分析其在模拟电子技术中的应用。

一、设计原则1. 信号调理电路的功能需求：在设计信号调理电路之前，首先要明确信号调理电路需要实现的功能，比如滤波、放大、信号匹配等。

根据具体的需求确定信号调理电路的设计方案。

2. 信号调理电路的输入输出：对于任意一个信号调理电路，需要确定其输入信号和输出信号的特性。

如输入信号的幅度范围、频率范围，输出信号的幅度范围、频率范围等。

这有助于确定电路中各个元器件的选择和参数设计。

3. 信号调理电路的线性性能：信号调理电路在输入信号的幅度范围内应保持线性增益特性，即输出信号的幅度与输入信号的幅度成正比。

这要求设计过程中要注重电路的线性度分析和设计。

4. 信号调理电路的稳定性：信号调理电路在不同工作条件下应保持稳定的特性，即在输入信号的变化、温度变化等情况下，电路的输出应保持一致。

需要选取合适的元器件，做好温度补偿和负反馈等措施，以确保电路的稳定性。

5. 信号调理电路的功耗：在设计信号调理电路时，要考虑功耗的因素，尽量选择低功耗的元器件，并合理设计功耗分配。

这有助于提高电路的效率和使用寿命。

二、分析方法1. 信号调理电路的频率响应分析：通过对信号调理电路的频率响应进行分析，可以了解电路在不同频率下的增益、相位等特性。

一般可以使用示波器、频谱分析仪等工具进行频率响应测试，在测试结果的基础上进行调整和改进。

2. 信号调理电路的幅度响应分析：根据输入信号的幅度和输出信号的幅度，可以分析信号调理电路的幅度响应特性。

通过对输入-输出曲线的绘制和观察，可以了解电路的增益、线性度等特性。

3. 信号调理电路的稳定性分析：通过对信号调理电路的稳定性进行分析，可以了解电路在不同工作条件下的响应情况。

可以通过改变输入信号的幅度、频率、温度等条件，观察电路输出的变化情况，判断电路的稳定性。

什么是信号调理？信号调理电路的原理，信号调理模块的功能[导读] 信号调理电路往往是把来自传感器的模拟信号变换为用于数据采集、控制过程、执行计算显示读出和其他目的的数字信号。

模拟传感器可测量很多物理量，如温度、压力、力、流量、运动、位置、PH、光强等。

但是传感器信号不能直接转换为数字数据，因为传感器输出是相当小的电压、电流或变化，因此，在变换为数字数据之前必须进行调理。

信号调理电路原理信号调理电路往往是把来自的模拟信号变换为用于、控制过程、执行计算显示读出和其他目的的数字信号。

模拟传感器可测量很多物理量，如温度、压力、力、流量、运动、位置、PH、光强等。

但是传感器信号不能直接转换为数字数据，因为传感器输出是相当小的电压、电流或变化，因此，在变换为数字数据之前必须进行调理。

调理就是放大，缓冲或定标模拟信号，使其适合于模/数转换器(ADC)的输入。

然后，ADC对模拟信号进行数字化，并把数字信号送到或其他数字器件，以便用于系统的数据处理。

信号调理电路技术1.放大提高输入信号电平以更好地匹配模拟-数字转换器(ADC)的范围，从而提高测量精度和灵敏度。

此外，使用放置在更接近信号源或转换器的外部信号调理装置，可以通过在信号被环境噪声影响之前提高信号电平来提高测量的信号-噪声比。

2.衰减衰减，即与放大相反的过程，在电压(即将被数字化的)超过数字化仪输入范围时是十分必要的。

这种形式的信号调理降低了输入信号的幅度，从而经调理的信号处于ADC范围之内。

衰减对于测量高电压是十分必要的。

3.隔离隔离的信号调理设备通过使用变压器、光或电容性的耦合技术，无需物理连接即可将信号从它的源传输至测量设备。

除了切断接地回路之外，隔离也阻隔了高电压浪涌以及较高的共模电压，从而既保护了操作人员也保护了昂贵的测量设备。

4.多路复用通过多路复用技术，一个测量系统可以不间断地将多路信号传输至一个单一的数字化仪，从而提供了一种节省成本的方式来极大地扩大系统通道数量。

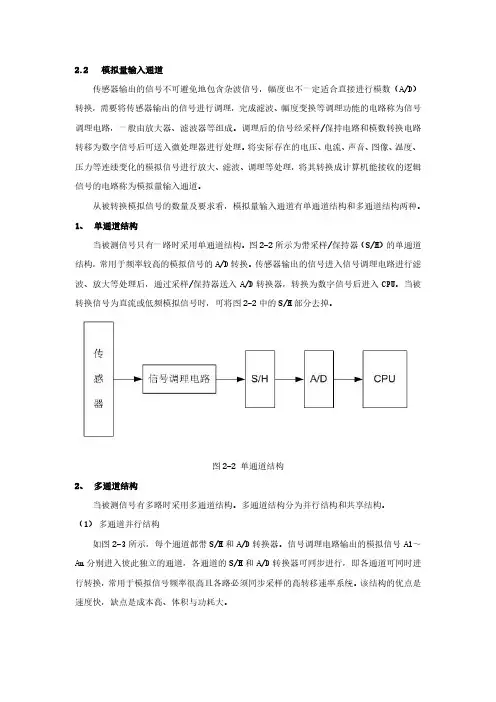

2.2 模拟量输入通道传感器输出的信号不可避免地包含杂波信号，幅度也不一定适合直接进行模数（A/D）转换，需要将传感器输出的信号进行调理，完成滤波、幅度变换等调理功能的电路称为信号调理电路，一般由放大器、滤波器等组成。

调理后的信号经采样/保持电路和模数转换电路转移为数字信号后可送入微处理器进行处理。

将实际存在的电压、电流、声音、图像、温度、压力等连续变化的模拟信号进行放大、滤波、调理等处理，将其转换成计算机能接收的逻辑信号的电路称为模拟量输入通道。

从被转换模拟信号的数量及要求看，模拟量输入通道有单通道结构和多通道结构两种。

1、单通道结构当被测信号只有一路时采用单通道结构。

图2-2所示为带采样/保持器（S/H）的单通道结构，常用于频率较高的模拟信号的A/D转换。

传感器输出的信号进入信号调理电路进行滤波、放大等处理后，通过采样/保持器送入A/D转换器，转换为数字信号后进入CPU。

当被转换信号为直流或低频模拟信号时，可将图2-2中的S/H部分去掉。

图2-2 单通道结构2、多通道结构当被测信号有多路时采用多通道结构。

多通道结构分为并行结构和共享结构。

（1）多通道并行结构如图2-3所示，每个通道都带S/H和A/D转换器。

信号调理电路输出的模拟信号A1～An分别进入彼此独立的通道，各通道的S/H和A/D转换器可同步进行，即各通道可同时进行转换，常用于模拟信号频率很高且各路必须同步采样的高转移速率系统。

该结构的优点是速度快，缺点是成本高、体积与功耗大。

图2-3 多通道并行结构（2）多通道共享结构为充分利用元器件的性能，提高性价比，当被测信号有多路时可利用多路转换开关使多个被测信号公用一部分电路。

当各路模拟输入信号不需要同时获取时，可选用如图2-3所示的共享S/H和A/D的多通道结构。

多路模拟信号A1～An通过多选一模拟多路开关（MUX）后，被分时采样，占用CPU 资源较少，尤其适合同一信号不同量程的A/D转换。

模拟电子技术基础知识信号调理电路的设计与分析电子技术基础知识：信号调理电路的设计与分析随着现代电子技术的发展，信号调理电路在电子设备中起着至关重要的作用。

它可以将输入信号进行处理和优化，使之符合要求，进而提高系统的性能和稳定性。

本文将介绍信号调理电路的基本原理、设计方法和分析技巧。

一、信号调理电路的基本原理信号调理电路是指对输入信号进行放大、滤波、调幅、调频、调相等操作，以满足信号传输和处理的要求。

其基本原理涉及放大器、滤波器、调制器等电路组件的功能和相互作用。

1. 放大器放大器是信号调理电路中最基本的组件之一，可以对小信号进行放大，提高信号的幅度。

常见的放大器有运放放大器和功率放大器。

2. 滤波器滤波器可以对输入信号进行频率选择，剔除无关频率成分或者衰减幅度较大的频率成分，从而获得需求的频率范围内的信号。

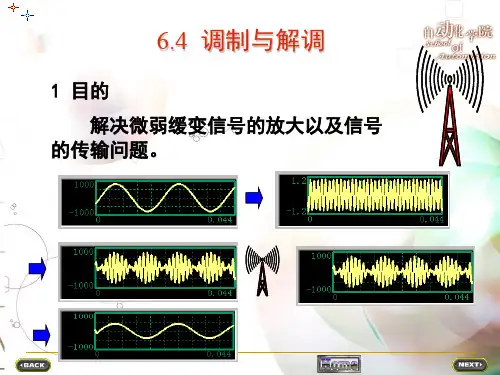

3. 调制器调制器是将原始信号转换为另一种信号形式的装置。

调制器常见的类型有调幅调制器、调频调制器和调相调制器等，它们可以将信号调制到不同的载波上，以便信号传输和处理。

二、信号调理电路的设计方法信号调理电路的设计需要根据具体应用场景和要求进行。

下面介绍几种常见的设计方法：1. 传统设计方法传统设计方法是指根据电路的传输特性和信号处理要求，选择合适的电路拓扑结构和元器件参数来设计电路。

这种方法需要掌握电路的基本原理和设计方法，利用电路分析工具进行电路仿真和优化，满足指定的性能指标和约束条件。

2. 系统级设计方法系统级设计方法将整个信号调理系统作为一个整体进行设计，考虑各个模块之间的交互和优化。

这种方法需要对整个系统的需求和性能指标有清晰的认识，采用系统级仿真工具进行建模和优化，从而实现更好的整体性能。

3. 自适应设计方法自适应设计方法是根据输入信号的变化来自动调整电路的参数和结构，以适应不同的输入条件和工作环境。

这种方法适用于需要实时监测和调整的场景，提高了系统的灵活性和适应性。

三、信号调理电路的分析技巧为了准确评估信号调理电路的性能和优化设计，需要掌握一些分析技巧：1. 信噪比分析信噪比是衡量信号质量的重要指标，表示信号与噪声的比例关系。

模拟信号调理电路设计与分析随着科技的不断发展，模拟信号调理电路在各个领域中扮演着重要的角色。

本文将介绍模拟信号调理电路的设计与分析，并探讨其在实际应用中的重要性。

一、引言模拟信号调理电路是指对模拟信号进行处理和增强，以确保其质量和适用性的一系列技术。

在诸多应用领域中，包括通信、医疗设备、工业自动化等，模拟信号调理电路的设计和分析都起到了至关重要的作用。

二、模拟信号调理电路的设计1. 信号放大器信号放大器是模拟信号调理电路中最为基础和重要的部分。

通过提供适当的放大倍数，信号放大器能够增强信号的强度，提高信噪比，以确保信号的可靠性和准确性。

在设计信号放大器时，我们需要考虑信号的频率范围、放大倍数、输入输出阻抗等因素，并选择适当的放大器类型，如运算放大器、差分放大器等。

2. 滤波器滤波器是对模拟信号进行频率选择的电路。

它可以滤除无用的频率成分，保留感兴趣的频率区域，以满足特定的信号处理要求。

滤波器可分为低通、高通、带通和带阻滤波器等类型。

在滤波器的设计中，我们需要考虑滤波器的通带、阻带、截止频率等参数，并选择适当的滤波器结构，如RC滤波器、LC滤波器或者数字滤波器等。

3. 增益控制器在某些应用中，我们需要对信号进行增益调节。

增益控制器是一种可以调整信号增益的电路，它能够根据输入信号的大小和要求进行自动调节，并提供准确和稳定的增益。

在设计增益控制器时，我们需要考虑增益范围、输入输出电平和增益精度等因素，并选择适合的增益控制电路，如可变电阻、自动增益控制器等。

三、模拟信号调理电路的分析对于设计好的模拟信号调理电路，我们需要进行分析和评估，以确保其满足实际应用的要求。

1. 信号质量分析信号质量分析是对调理后的模拟信号进行全面评估的过程。

我们可以通过测量、采样和分析信号的波形、频谱、噪声等参数，来评估信号的准确性、稳定性和干扰情况，以进行优化和改进。

2. 线性度分析线性度是模拟信号调理电路的重要指标之一。

线性度分析包括对调理电路的放大倍数、频率响应和非线性失真等进行测试和评估。

什么是信号调理？信号调理电路的原理，信号调理模块的功能[导读] 信号调理电路往往是把来自传感器的模拟信号变换为用于数据采集、控制过程、执行计算显示读出和其他目的的数字信号。

模拟传感器可测量很多物理量，如温度、压力、力、流量、运动、位置、PH、光强等。

但是传感器信号不能直接转换为数字数据，因为传感器输出是相当小的电压、电流或变化，因此，在变换为数字数据之前必须进行调理。

信号调理电路原理信号调理电路往往是把来自传感器的模拟信号变换为用于数据采集、控制过程、执行计算显示读出和其他目的的数字信号。

模拟传感器可测量很多物理量，如温度、压力、力、流量、运动、位置、PH、光强等。

但是传感器信号不能直接转换为数字数据，因为传感器输出是相当小的电压、电流或变化，因此，在变换为数字数据之前必须进行调理。

调理就是放大，缓冲或定标模拟信号，使其适合于模/数转换器(ADC)的输入。

然后，ADC对模拟信号进行数字化，并把数字信号送到微控制器或其他数字器件，以便用于系统的数据处理。

信号调理电路技术1.放大放大器提高输入信号电平以更好地匹配模拟-数字转换器(ADC)的范围，从而提高测量精度和灵敏度。

此外，使用放置在更接近信号源或转换器的外部信号调理装置，可以通过在信号被环境噪声影响之前提高信号电平来提高测量的信号-噪声比。

2.衰减衰减，即与放大相反的过程，在电压(即将被数字化的)超过数字化仪输入范围时是十分必要的。

这种形式的信号调理降低了输入信号的幅度，从而经调理的信号处于ADC范围之内。

衰减对于测量高电压是十分必要的。

3.隔离隔离的信号调理设备通过使用变压器、光或电容性的耦合技术，无需物理连接即可将信号从它的源传输至测量设备。

除了切断接地回路之外，隔离也阻隔了高电压浪涌以及较高的共模电压，从而既保护了操作人员也保护了昂贵的测量设备。

4.多路复用通过多路复用技术，一个测量系统可以不间断地将多路信号传输至一个单一的数字化仪，从而提供了一种节省成本的方式来极大地扩大系统通道数量。
