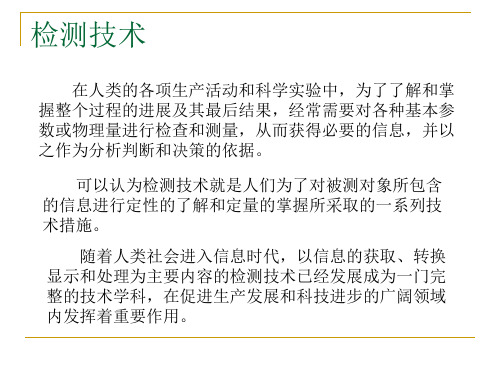

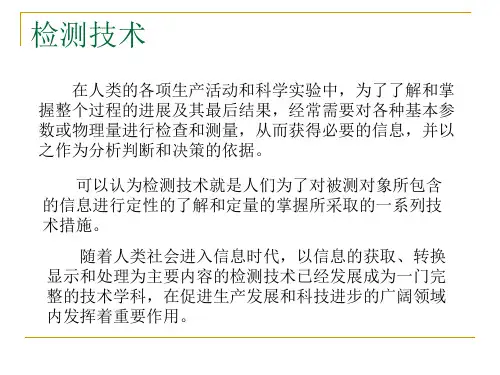

第五章-信号调理电路 检测系统的构成讲解

信号调理电路工作原理信号调理电路工作原理信号调理电路是一种用于优化和改善信号质量的电路，它在电子设备中起到至关重要的作用。

在本文中，我们将深入探讨信号调理电路的工作原理。

什么是信号调理电路？信号调理电路是一种用于处理传感器信号、放大信号、滤波信号等的电路。

它可以帮助我们从原始信号中提取所需的信息，并减少噪音和失真。

信号调理电路的组成信号调理电路由多个组件组成，包括：1.放大器：用于放大输入信号的电压或电流。

放大器可以增加信号的幅度，提高信噪比。

2.滤波器：用于去除信号中的杂散噪声和不必要的频率成分。

滤波器根据信号频率特性，通过滤波器形成期望的输出信号。

3.转换器：用于将输入信号从一种形式转换为另一种形式，例如模数转换器将模拟信号转换为数字信号，或者数字模数转换器将数字信号转换为模拟信号。

4.压缩器：用于压缩信号的动态范围，以适应特定应用的需求。

压缩器能够对信号进行动态范围的调整，使得信号在不同场景下得到最佳的表现。

5.校准电路：用于调整和校准传感器输出的电路。

校准电路能够对传感器输出的信号进行校准，以保证准确性和可靠性。

信号调理电路的工作原理信号调理电路的工作原理主要包括以下几个步骤：1.采集信号：首先，信号调理电路会采集传感器或其他信号源发出的原始信号。

这个原始信号可能被噪音、失真等干扰所影响。

2.放大信号：接下来，信号调理电路会使用放大器放大输入信号的幅度。

这样做可以增加信号的强度，提高信噪比，并将信号范围调整到合适的水平。

3.滤波信号：信号调理电路还会使用滤波器来滤除干扰信号和不必要的频率成分。

这可以帮助提取我们所需的特定信号，并减少对后续处理环节的影响。

4.转换信号：根据应用需求，信号调理电路可能会将信号从一种形式转换为另一种形式。

例如，模数转换器可以将模拟信号转换为数字信号，以便进行后续数字处理。

5.压缩信号：如果信号的动态范围太大，信号调理电路可能会使用压缩器来压缩信号的幅度范围。

这样可以确保信号在不同场景下得到适当的展示和处理。

电路中的信号调理与检测在电子领域中，信号调理与检测是非常重要的一部分。

它们在各种电路中起着关键的作用，帮助我们获取、处理和分析信号，在不同应用中实现精确的控制和测量。

首先，我们来讨论信号调理。

电路中的信号往往需要经过一系列的调理才能被有效地处理。

信号调理的主要目的是消除干扰并增强信号质量。

在实际应用中，信号往往会受到来自外部环境的各种干扰，例如噪声、电磁干扰等。

为了解决这些问题，我们需要使用各种信号调理技术，如滤波、放大、增益控制等。

滤波是最常见的信号调理技术之一。

它通过选择性地通过或阻塞一定频率范围内的信号来削弱或消除干扰。

常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

低通滤波器可以通过消除高频噪声来提高信号质量，而高通滤波器则可以削弱低频噪声。

带通滤波器和带阻滤波器则可以在指定的频率范围内增强或抑制信号。

通过合理选择滤波器类型和参数，我们可以根据不同需求对信号进行调理。

除了滤波，放大也是信号调理的重要手段之一。

放大器可以增加信号的幅度，从而提高信号的强度和可靠性。

常见的放大器有运算放大器、差分放大器、功放等。

运算放大器是最常见的放大器之一，它具有高开环增益和输入输出之间的线性关系。

通过选择合适的反馈电阻或电容，我们可以根据需要调整放大器的增益，实现对信号的精确放大。

除了信号调理，信号检测也是电路中的重要环节。

信号检测的主要目的是确定信号的存在和参数，例如频率、幅度、相位等。

对于连续信号，我们通常使用一些传统的检测方法，如幅度检测和频谱分析。

幅度检测可以通过采样和测量信号的幅值来确定信号的强度和变化。

频谱分析则可以将信号分解成不同频率分量，帮助我们研究和理解信号的频域特性。

对于数字信号，我们通常使用数字信号处理技术进行检测和处理。

数字信号处理涉及到信号的数字化、滤波和变换等过程。

通过AD转换器，我们可以将连续信号转换为数字信号，并利用数字滤波器对信号进行滤波。

此外，我们还可以使用快速傅里叶变换等技术对信号进行频谱分析和频域处理。

信号调理电路工作原理一、引言信号调理电路是指对输入信号进行处理和调整，使其能够适应后续电路的工作要求。

它是电子系统中非常重要的一部分，能够对信号进行放大、滤波、增益控制等操作，以保证信号在传输过程中的稳定性和准确性。

本文将从信号调理电路的基本原理、常见的调理方法以及应用案例等方面进行介绍。

二、信号调理电路的基本原理信号调理电路的基本原理是通过对输入信号进行各种操作，以使得信号能够适应后续电路的工作要求。

其核心思想是根据输入信号的特点和要求，选择合适的电路结构和参数，对信号进行放大、滤波、增益控制等处理，以达到信号传输的目的。

三、常见的信号调理方法1. 放大放大是信号调理电路中最常见的操作之一。

通过放大电路，可以将输入信号的幅度增大，以增强信号的强度和稳定性。

常见的放大电路有运算放大器、差分放大器等。

2. 滤波滤波是对信号进行频率选择性处理的方法。

通过滤波电路，可以去除输入信号中的杂波和干扰信号，保留需要的有效信号。

常见的滤波电路有低通滤波器、高通滤波器、带通滤波器等。

3. 增益控制增益控制是调节信号放大倍数的方法。

通过增益控制电路，可以根据需要调整信号的放大倍数，以满足不同信号传输要求。

常见的增益控制电路有可变增益放大器、自动增益控制器等。

4. 去噪去噪是对输入信号中的噪声进行消除或减弱的方法。

通过去噪电路，可以提高信号的信噪比，使得信号更加清晰和可靠。

常见的去噪电路有降噪滤波器、自适应滤波器等。

四、信号调理电路的应用案例1. 传感器信号调理在传感器应用中，信号调理电路起到了至关重要的作用。

传感器常常输出微弱的信号，需要通过信号调理电路进行放大和滤波，以提高信号的可靠性和准确性。

2. 通信系统中的信号调理在通信系统中，信号调理电路用于对输入信号进行放大、滤波和增益控制等处理。

通过信号调理电路，可以保证信号在传输过程中的稳定性和完整性，提高通信质量。

3. 生物医学信号调理生物医学领域中的信号调理电路常常用于对生物信号进行处理和分析。

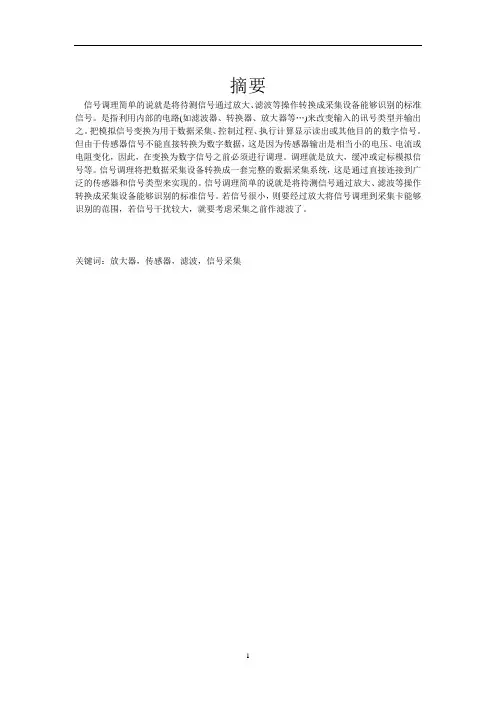

摘要信号调理简单的说就是将待测信号通过放大、滤波等操作转换成采集设备能够识别的标准信号。

是指利用内部的电路(如滤波器、转换器、放大器等…)来改变输入的讯号类型并输出之。

把模拟信号变换为用于数据采集、控制过程、执行计算显示读出或其他目的的数字信号。

但由于传感器信号不能直接转换为数字数据，这是因为传感器输出是相当小的电压、电流或电阻变化，因此，在变换为数字信号之前必须进行调理。

调理就是放大，缓冲或定标模拟信号等。

信号调理将把数据采集设备转换成一套完整的数据采集系统，这是通过直接连接到广泛的传感器和信号类型来实现的。

信号调理简单的说就是将待测信号通过放大、滤波等操作转换成采集设备能够识别的标准信号。

若信号很小，则要经过放大将信号调理到采集卡能够识别的范围，若信号干扰较大，就要考虑采集之前作滤波了。

关键词：放大器，传感器，滤波，信号采集1设计任务描述1.1设计题目：信号调理电路1.2设计要求1.2.1设计目的（1）掌握传感器信号调理电路的构成，原理与设计方法（2）熟悉模拟元件的选择，使用方法1.2.2基本要求（1）输出幅度在0-3V，线性反应输入信号的幅值（2）信号的频率范围在50Hz-10KHz（3）匹配的信号源一般复读在100mv，内阻10KΩ左右（4）匹配的负载在100kΩ左右，信号传输的损失尽量小1.2.3发挥部分（1）超出上下限的保护电路及指示（2）电桥信号采集（3）其他2设计思路这次我们小组课程设计的题目是信号调理电路。

信号调理往往是把来自传感器的模拟信号变换为用于数据采集、控制过程、执行计算显示读出和其他目的的数字信号。

在初始阶段用一个电压跟随器来发出信号，利用一个电桥收集信号并发出差分电压，选择放大器与传感器正确接口，使放大器与传感器特性匹配，测量应变片传感器通常要通过桥网络，用高精度和非常低漂移(随温度)的精密电压基准驱动放大器A1。

这可为桥提供非常精确、稳定的激励源。

因为共模电压大约为激励电压的一半，所以被测信号仅仅是桥臂之间小的差分电压。

1．信号调理电路信号调理电路是接口板的重要组成部分，信号精度决定了系统控制性能的优劣。

如果直接采用DSP2812的采样模块进行设计存在以下缺点：只能接收0~3V 的单极性信号输入，对于交流信号需要另外设计限幅抬压电路；同一排序器内各通道串扰严重；12位的转换精度难以满足高性能系统的要求。

综合考虑后，本文选用合众达的DSP2812M电力应用控制板，其AD输入范围为-10V至+10V，12路16位高精度外扩A/D模块能够很好满足用户对采样的需求。

为了最大程度地让信号无失真地进行传输，我们采用的传感器均为电流型，下图为接口电路板上的信号调理电路图。

为了最大限度利用控制板采样电压为正负10V，电流信号由取样电阻转换成电压信号后，经过稳压管（保证输入电压小于10V，保护AD芯片），再加一级运放将电压信号放大至10V后，输入2812控制板，这样既能很好利用开发板也能提高采样精度和准确度。

a）负载电流取样电路原理图b）APF输出电流取样电路原理图c）APF直流侧电压取样电路原理图反向比例运算放大电路放大倍数A=120/1/R R u u i +=RC 滤波电路的时间常数τ=RC=10k ⨯0.1⨯10-6=1ms 。

2．保护电路系统工作过程中，由于外部原因造成逆变模块直流侧电压的抬高甚至电压的飙升，进而影响到系统的补偿性能，甚至危及系统的安全。

同时，如果逆变器的输出补偿电流大于所要补偿的电流值造成过补，也会对整个系统的补偿性能和安全带来危害。

为确保上述状况发生后装置的安全，设置了大功率逆变模块过压过流保护电路，其原理图如图4.13所示a ）直流侧电压过压保护检测电路b ）APF 输出电流过流保护检测电路图4.13 保护电路原理图电压电流信号经电流传感器和电压传感器及取样电路一并转化为输入信号在-10V 到+10V 的电压信号，考虑到采用有效值芯片的成本较高，该论文选择使用整流电路将传感器检测的三路APF 电流信号进行整流后变换成一直流电压信号，后端接一大电容平波，再与LM393比较器芯片进行比较，如果任何一路电流、电压值超过安全设定则保护电路驱动继电器跳闸。

模拟电子技术基础知识信号调理电路的设计与分析电子技术基础知识：信号调理电路的设计与分析随着现代电子技术的发展，信号调理电路在电子设备中起着至关重要的作用。

它可以将输入信号进行处理和优化，使之符合要求，进而提高系统的性能和稳定性。

本文将介绍信号调理电路的基本原理、设计方法和分析技巧。

一、信号调理电路的基本原理信号调理电路是指对输入信号进行放大、滤波、调幅、调频、调相等操作，以满足信号传输和处理的要求。

其基本原理涉及放大器、滤波器、调制器等电路组件的功能和相互作用。

1. 放大器放大器是信号调理电路中最基本的组件之一，可以对小信号进行放大，提高信号的幅度。

常见的放大器有运放放大器和功率放大器。

2. 滤波器滤波器可以对输入信号进行频率选择，剔除无关频率成分或者衰减幅度较大的频率成分，从而获得需求的频率范围内的信号。

3. 调制器调制器是将原始信号转换为另一种信号形式的装置。

调制器常见的类型有调幅调制器、调频调制器和调相调制器等，它们可以将信号调制到不同的载波上，以便信号传输和处理。

二、信号调理电路的设计方法信号调理电路的设计需要根据具体应用场景和要求进行。

下面介绍几种常见的设计方法：1. 传统设计方法传统设计方法是指根据电路的传输特性和信号处理要求，选择合适的电路拓扑结构和元器件参数来设计电路。

这种方法需要掌握电路的基本原理和设计方法，利用电路分析工具进行电路仿真和优化，满足指定的性能指标和约束条件。

2. 系统级设计方法系统级设计方法将整个信号调理系统作为一个整体进行设计，考虑各个模块之间的交互和优化。

这种方法需要对整个系统的需求和性能指标有清晰的认识，采用系统级仿真工具进行建模和优化，从而实现更好的整体性能。

3. 自适应设计方法自适应设计方法是根据输入信号的变化来自动调整电路的参数和结构，以适应不同的输入条件和工作环境。

这种方法适用于需要实时监测和调整的场景，提高了系统的灵活性和适应性。

三、信号调理电路的分析技巧为了准确评估信号调理电路的性能和优化设计，需要掌握一些分析技巧：1. 信噪比分析信噪比是衡量信号质量的重要指标，表示信号与噪声的比例关系。

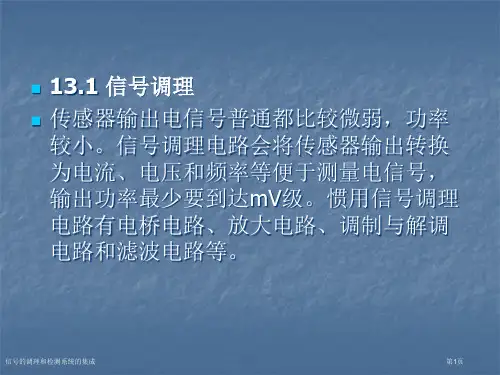

3.6 信号调理电路由传感器直接输出的信号一般是非常微弱的，不能直接被测量电路所利用，所以要根据不同形式的传感器采取不同的方式对信号进行处理，例如对微弱的信号放大、滤波、变换等等，最终将传感器最初的输出信号调理成能被测量电路所利用的信号。

3.6.1 仪器放大器仪器放大器（或称数据放大器）是用于测量两个输入端信号之差的集成模块，其放大增益可设定。

仪表放大器具有输入阻抗高、失调和温漂小、增益稳定、输出阻抗低等特点，主要用于作热电偶、应变电桥、分流器及生物传感器的接口电路，这种放大器能够将叠加在大共模电压上的小的差模信号进行前置放大。

仪表放大器的增益可任意设定，一般有两种方法，一是通过数字量直接控制，另一种是通过外部电位器调节，目前有各种型号的仪器放大器可供选择使用。

仪表放大器的功能框图如图3.6.1所示。

图3.6.1仪表放大器有它自己参考端，这些参考端均于地线相连，可以驱动以地为参考的负载。

此外仪表放大器的输入地和输出地都汇集在一点，该点又与电源地相连，这样可以减小电路中接地环路电阻，从而减少因接地电阻带来的影响。

下面以AD620为例介绍其典型应用。

AD620是低成本仪表放大器，用户仅通过外接一个电阻，就可以在1~1000倍的增益范围内任意设置放大倍数。

该器件具有宽的供电电源范围±2.3V~±18V ，较低的功耗（≤1.3mA ），输入失调电压小于50μV ，输入失调电压温漂小于0.6μV/℃，具有低的噪声输入。

其管脚排列如图3.6.2所示。

G REFOUT +Vcc R图 3.6.21、8脚是外接电阻端子，以调节放大倍数；7、4脚是正、负电源端子；2、3脚是输入电压端；6脚是输出电压端；5脚是参考端，若该端接地，则6脚输出为对地之间的电压。

AD620仪表放大器的放大倍数表达式为：14.49+=GR kG 1 基本放大器电路图3.6.3是AD620组成的基本放大器，根据放大倍数的要求，可以决定出电阻R G 的值。

信号调理电路工作原理与应用电子设备中常常需要对各种信号进行调理，以便在后续处理中能够得到准确而可靠的结果。

信号调理电路作为一种重要的功能模块，起到了连接传感器和信号处理器之间的桥梁作用。

本文将深入探讨信号调理电路的工作原理和应用。

一、工作原理1. 信号调理电路的基本组成信号调理电路通常由模拟信号调理和数字信号调理两部分组成。

模拟信号调理：主要包括信号放大、滤波、放大器等模块。

其中，信号放大模块负责将微弱的传感器信号放大到适合后续处理器的输入幅度。

滤波模块则用于滤除噪声和不希望的频率成分，以保留感兴趣的信号。

另外，放大器模块还可以对信号进行增益的调节，以适应不同的输入信号强度。

数字信号调理：数字信号调理主要包括模数转换（A/D转换）、数字滤波、数字放大器等模块。

其中，模数转换模块将模拟信号转换为数字信号，以方便数字处理。

数字滤波器则可对采样后的信号进行滤波处理，以去除噪声和不需要的频率分量。

数字放大器则可对信号进行数字放大，以适应后续处理器的输入要求。

2. 信号调理电路的工作原理信号调理电路的工作原理可以概括为以下几个步骤：(1) 传感器感知环境中的物理量，并产生微弱的模拟信号。

(2) 模拟信号经过信号放大模块，进行放大处理，使其达到适合后续处理器的输入幅度。

(3) 放大后的信号经过滤波模块，滤除噪声和不需要的频率分量，保留感兴趣的信号。

(4) 经过模拟信号调理后，信号可进一步经过A/D转换，转换为数字信号。

(5) 数字信号经过数字滤波、数字放大器等模块的处理后，变得更加准确和可靠，以便后续的数字处理。

二、应用领域信号调理电路广泛应用于各种领域，例如：1. 传感器信号处理传感器广泛应用于工业自动化、环境监测、医疗器械等领域。

而信号调理电路可以将传感器输出的微弱信号放大、滤波，以保证传感器信号的准确性和稳定性。

2. 无线通信系统无线通信系统中的信号调理电路用于放大和滤波接收到的信号，以提高信号质量和通信距离。
