制造工艺详解——铸造教学内容

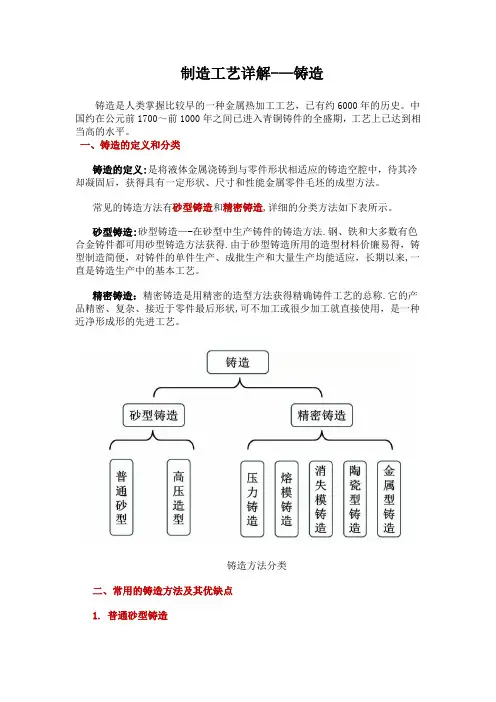

制造工艺详解——铸造制造工艺详解——铸造铸造是人类掌握比较早的一种金属热加工工艺，已有约6000年的历史。

中国约在公元前1700～前1000年之间已进入青铜铸件的全盛期，工艺上已达到相当高的水平。

一、铸造的定义和分类铸造的定义：是将液体金属浇铸到与零件形状相适应的铸造空腔中，待其冷却凝固后，获得具有一定形状、尺寸和性能金属零件毛坯的成型方法。

常见的铸造方法有砂型铸造和精密铸造，详细的分类方法如下表所示。

砂型铸造：砂型铸造——在砂型中生产铸件的铸造方法。

钢、铁和大多数有色合金铸件都可用砂型铸造方法获得。

由于砂型铸造所用的造型材料价廉易得，铸型制造简便，对铸件的单件生产、成批生产和大量生产均能适应，长期以来，一直是铸造生产中的基本工艺。

精密铸造：精密铸造是用精密的造型方法获得精确铸件工艺的总称。

它的产品精密、复杂、接近于零件最后形状，可不加工或很少加工就直接使用，是一种近净形成形的先进工艺。

铸造方法分类二、常用的铸造方法及其优缺点1. 普通砂型铸造制造砂型的基本原材料是铸造砂和型砂粘结剂。

最常用的铸造砂是硅质砂，硅砂的高温性能不能满足使用要求时则使用锆英砂、铬铁矿砂、刚玉砂等特种砂。

应用最广的型砂粘结剂是粘土，也可采用各种干性油或半干性油、水溶性硅酸盐或磷酸盐和各种合成树脂作型砂粘结剂。

砂型铸造中所用的外砂型按型砂所用的粘结剂及其建立强度的方式不同分为粘土湿砂型、粘土干砂型和化学硬化砂型3种。

砂型铸造用的是最流行和最简单类型的铸件已延用几个世纪.砂型铸造是用来制造大型部件，如灰铸铁，球墨铸铁,不锈钢和其它类型钢材等工序的砂型铸造。

其中主要步骤包括绘画，模具，制芯，造型，熔化及浇注，清洁等。

工艺参数的选择加工余量：所谓加工余量，就是铸件上需要切削加工的表面，应预先留出一定的加工余量，其大小取决于铸造合金的种类、造型方法、铸件大小及加工面在铸型中的位置等诸多因素。

起模斜度：为了使模样便于从铸型中取出，垂直于分型面的立壁上所加的斜度称为起模斜度。

铸造圆角：为了防止铸件在壁的连接和拐角处产生应力和裂纹，防止铸型的尖角损坏和产生砂眼，在设计铸件时，铸件壁的连接和拐角部分应设计成圆角。

型芯头：为了保证型芯在铸型中的定位、固定和排气，模样和型芯都要设计出型芯头。

收缩余量：由于铸件在浇注后的冷却收缩，制作模样时要加上这部分收缩尺寸。

优点：•粘土的资源丰富、价格便宜。

使用过的粘土湿砂经适当的砂处理后，绝大部分均可回收再用；•制造铸型的周期短、工效高；•混好的型砂可使用的时间长；•适应性很广。

小件、大件，简单件、复杂件，单件、大批量都可采用；缺点及局限性：•因为每个砂质铸型只能浇注一次，获得铸件后铸型即损坏，必须重新造型，所以砂型铸造的生产效率较低；•铸型的刚度不高，铸件的尺寸精度较差；•铸件易于产生冲砂、夹砂、气孔等缺陷。

2. 熔模铸造用蜡料做模样时，熔模铸造又称"失蜡铸造"。

熔模铸造通常是指在易熔材料制成模样，在模样表面包覆若干层耐火材料制成型壳，再将模样熔化排出型壳，从而获得无分型面的铸型，经高温焙烧后即可填砂浇注的铸造方案。

由于模样广泛采用蜡质材料来制造，故常将熔模铸造称为“失蜡铸造”。

可用熔模铸造法生产的合金种类有碳素钢、合金钢、耐热合金、不锈钢、精密合金、永磁合金、轴承合金、铜合金、铝合金、钛合金和球墨铸铁等。

熔模铸造工艺过程优点：•尺寸精度较高。

一般可达CT4-6（砂型铸造为CT10~13，压铸为CT5~7）；•可以提高金属材料的利用率。

熔模铸造能显著减少产品的成形表面和配合表面的加工量，节省加工台时和刃具材料的消耗；•能最大限度地提高毛坯与零件之间的相似程度，为零件的结构设计带来很大方便。

铸造形状复杂的铸件熔模铸造能铸出形状十分复杂的铸件，也能铸造壁厚为0.5mm、重量小至1g的铸件，还可以铸造组合的、整体的铸件；•不受合金材料的限制。

熔模铸造法可以铸造碳钢、合金钢、球墨铸铁、铜合金和铝合金铸件，还可以铸造高温合金、镁合金、钛合金以及贵金属等材料的铸件。

对于难以锻造、焊接和切削加工的合金材料，特别适宜于用精铸方法铸造；•生产灵活性高、适应性强熔模铸造既适用于大批量生产，也适用小批量生产甚至单件生产。

缺点及局限性：铸件尺寸不能太大工艺过程复杂铸件冷却速度慢。

熔模铸造在所有毛坯成形方法中，工艺最复杂，铸件成本也很高，但是如果产品选择得当，零件设计合理，高昂的铸造成本由于减少切削加工、装配和节约金属材料等方面而得到补偿，则熔模铸造具有良好的经济性。

3. 压铸压铸工艺原理是利用高压将金属液高速压入一精密金属模具型腔内，金属液在压力作用下冷却凝固而形成铸件。

压力铸造 a) 合型浇注 b) 压射 c) 开型顶件冷、热室压铸是压铸工艺的两种基本方式。

冷室压铸中金属液由手工或自动浇注装置浇入压室内，然后压射冲头前进，将金属液压入型腔。

在热室压铸工艺中，压室垂直于坩埚内，金属液通过压室上的进料口自动流入压室。

压射冲头向下运动，推动金属液通过鹅颈管进入型腔。

金属液凝固后，压铸模具打开，取出铸件，完成一个压铸循环。

压铸工艺流程图优点：•产品质量好。

铸件尺寸精度高，一般相当于6~7级，甚至可达4级；表面光洁度好，一般相当于5~8级；强度和硬度较高，强度一般比砂型铸造提高25~30%，但延伸率降低约70%；尺寸稳定，互换性好；可压铸薄壁复杂的铸件；•生产效率高。

机器生产率高，例如国产JⅢ3型卧式冷空压铸机平均八小时可压铸600～700次，小型热室压铸机平均每八小时可压铸3000~7000次；压铸型寿命长，一付压铸型，压铸钟合金，寿命可达几十万次，甚至上百万次；易实现机械化和自动化；•经济效果优良。

由于压铸件尺寸精确，表泛光洁等优点。

一般不再进行机械加工而直接使用，或加工量很小，所以既提高了金属利用率，又减少了大量的加工设备和工时；铸件价格便易；可以采用组合压铸以其他金属或非金属材料。

既节省装配工时又节省金属。

缺点及局限性：•压铸时由于液态金属充填型腔速度高，流态不稳定，故采用一般压铸法，铸件易产生气孔，不能进行热处理；•对内凹复杂的铸件，压铸较为困难；•高熔点合金（如铜，黑色金属），压铸型寿命较低；•不宜小批量生产，其主要原因是压铸型制造成本高，压铸机生产效率高，小批量生产不经济。

4. 金属型铸造又称硬模铸造，它是将液体金属浇入金属铸型，以获得铸件的一种铸造方法。

铸型是用金属制成，可以反复使用多次（几百次到几千次），又叫永久型铸造。

金属型的结构一般的，金属型用铸铁和铸钢制成。

铸件的内腔既可用金属芯、也可用砂芯。

金属型的结构有多种，如水平分型、重直分型及复合分型。

其中垂直分型便于开设内浇口和取出铸件；水平分型多用来生产薄壁轮状铸件；复合分型的上半型是由垂直分型的两半型采用铰链连结而成，下半型为固定不动的水平底板，主要应用于较复杂铸件的铸造。

金属型铸造型的工艺特点：金属型的导热速度快和无退让性，使铸件易产生浇不足、冷隔、裂纹及白口等缺陷。

此外，金属型反复经受灼热金属液的冲刷，会降低使用寿命，为此应采用以下辅助工艺措施。

预热金属型：浇注前预热金属型，可减缓铸型的冷却能力，有利于金属液的充型及铸铁的石墨化过程。

生产铸铁件，金属型预热至250～350℃；生产有色金属件预热至100～250℃。

刷涂料：为保护金属型和方便排气，通常在金属型表面喷刷耐火涂料层，以免金属型直接受金属液冲蚀和热作用。

因为调整涂料层厚度可以改变铸件各部分的冷却速度，并有利于金属型中的气体排出。

浇注不同的合金，应喷刷不同的涂料。

如铸造铝合金件，应喷刷由氧化锌粉、滑石粉和水玻璃制成的涂料；对灰铸铁件则应采用由石墨粉、滑石粉、耐火粘土粉及桃胶和水组成的涂料。

浇注：金属型的导热性强，因此采用金属铸型时，合金的浇注温度应比采用砂型高出20～30℃。

一般的，铝合金为680℃～740℃；铸铁为1300℃～1370℃；锡青铜为1100～1150℃。

薄壁件取上限，厚壁件取下限。

铸铁件的壁厚不小于15mm，以防白口组织。

开型：开型愈晚，铸件在金属型内收缩量愈大，取出采用困难，而且铸件易产生大的内应力和裂纹。

通常铸铁件的出型温度700～950℃，开型时间为浇注后10～60秒。

优点：与砂型铸造相比，金属型铸造有如下优点：•复用性好，可“一型多铸”，节省了造型材料和造型工时。

•由于金属型对铸件的冷却能力强，使铸件的组织致密、机械性能高。

•铸件的尺寸精度高，公差等级为IT12～IT14；表面粗糙度较低，Ra为6.3m。

•金属型铸造不用砂或用砂少，改善了劳动条件。

缺点及局限性：金属型的制造成本高、周期长、工艺要求严格，不适用于单件小批量铸件的生产，主要适用于有色合金铸件的大批量生产，如飞机、汽车、内燃机、摩托车等用的铝活塞、汽缸体、汽缸盖、油泵壳体及铜合金的轴瓦、轴套等。

对黑色合金铸件，也只限于形状较简单的中、小铸件。

5. 低压铸造低压铸造是指使液体金属在较低压力(0.02～0.06MPa)作用下充填铸型，并在压力下结晶以形成铸件的方法。

低压铸造工艺原理图：1—保温室 2—坩埚 3—升液管 4—贮气罐 5—铸型低压铸造的工作原理下图所示。

把熔炼好的金属液倒入保温坩埚，装上密封盖，升液导管使金属液与铸型相通，锁紧铸型，缓慢地向坩埚炉内通入干燥的压缩空气，金属液受气体压力的作用，由下而上沿着升液管和浇注系统充满型腔，并在压力下结晶，铸件成型后撤去坩埚内的压力，升液管内的金属液降回到坩埚内金属液面。

开启铸型，取出铸件。

低压铸造示意图优点：•浇注时金属液的上升速度和结晶压力可以调节，故可适用于各种不同铸型(如金属型、砂型等)，铸造各种合金及各种大小的铸件；•采用底注式充型，金属液充型平稳，无飞溅现象，可避免卷入气体及对型壁和型芯的冲刷，铸件的气孔、夹渣等缺陷少，提高了铸件的合格率；•铸件在压力下结晶，铸件组织致密、轮廓清晰、表面光洁，力学性能较高，对于大薄壁件的铸造尤为有利；•省去补缩冒口，金属利用率提高到90%～98%；•劳动强度低，劳动条件好，设备简易，易实现机械化和自动化。

缺点及局限性：升液管寿命短，且在保温过程中金属液易氧化和产生夹渣。

主要用来铸造一些质量要求高的铝合金和镁合金铸件，如气缸体、缸盖、曲轴箱和高速内燃机的铝活塞等薄壁件。

6. 离心铸造离心铸造是将金属液浇入旋转的铸型中，在离心力作用下填充铸型而凝固成形的一种铸造方法。

离心铸造的分类根据铸型旋转轴线在空间的位置，常见的离心铸造可分为两种：卧式离心铸造：铸型的旋转轴线处于水平状态或与水平线夹角很小（<4°）时的离心铸造。

立式离心铸造：铸型的旋转轴线处于垂直状态时的离心铸造称为立式离心铸造。

铸型旋转轴与水平线和垂直线都夹有较大角度的离心铸造称为倾斜轴离心铸造，但应用很少。
