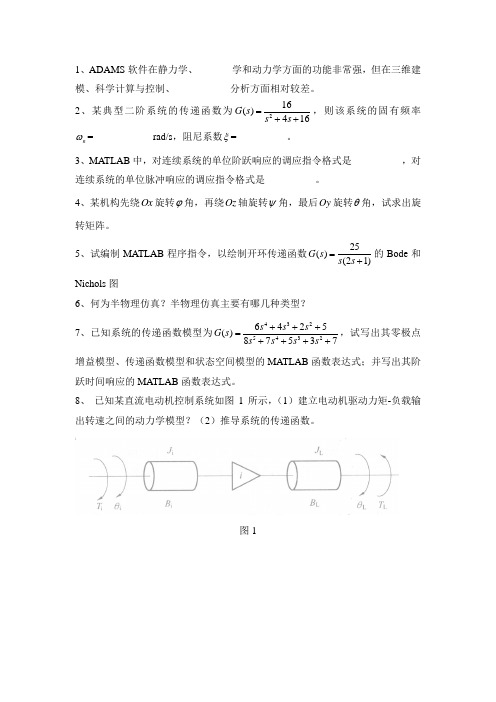

机电系统仿真设计模拟试题

1、ADAMS 软件在静力学、_______学和动力学方面的功能非常强，但在三维建模、科学计算与控制、___________分析方面相对较差。

2、某典型二阶系统的传递函数为216()416
G s s s =++，则该系统的固有频率n ω=____________rad/s ，阻尼系数ξ=__________。

3、MATLAB 中，对连续系统的单位阶跃响应的调应指令格式是__________，对连续系统的单位脉冲响应的调应指令格式是__________。

4、某机构先绕Ox 旋转ϕ角，再绕Oz 轴旋转ψ角，最后Oy 旋转θ角，试求出旋转矩阵。

5、试编制MATLAB 程序指令，以绘制开环传递函数25()(21)
G s s s =
+的Bode 和Nichols 图
6、何为半物理仿真？半物理仿真主要有哪几种类型？
7、已知系统的传递函数模型为43254326425()87537s s s G s s s s s +++=++++，试写出其零极点增益模型、传递函数模型和状态空间模型的MATLAB 函数表达式；并写出其阶跃时间响应的MATLAB 函数表达式。

8、 已知某直流电动机控制系统如图1所示，（1）建立电动机驱动力矩-负载输出转速之间的动力学模型？（2）推导系统的传递函数。

图1。

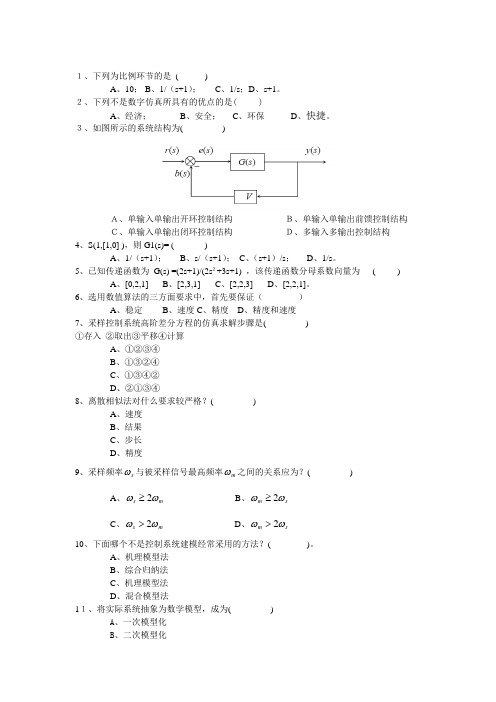

１、下列为比例环节的是 ( )A 、10；B 、1/（s+1）；C 、1/s ；D 、s+1。

２、下列不是数字仿真所具有的优点的是( )A 、经济；B 、安全；C 、环保D 、快捷。

３、如图所示的系统结构为( )Ａ、单输入单输出开环控制结构 Ｂ、单输入单输出前馈控制结构 Ｃ、单输入单输出闭环控制结构 Ｄ、多输入多输出控制结构4、S(1,[1,0] )，则G1(s)= ( )A 、1/（s+1）；B 、s/（s+1）；C 、（s+1）/s ；D 、1/s 。

5、已知传递函数为 G(s) =(2s+1)/(2s ²+3s+1) ，该传递函数分母系数向量为 ( )A 、[0,2,1]B 、[2,3,1]C 、[2,2,3]D 、[2,2,1]。

6、选用数值算法的三方面要求中，首先要保证（ ）A 、稳定B 、速度C 、精度D 、精度和速度7、采样控制系统高阶差分方程的仿真求解步骤是( )①存入 ②取出③平移④计算A 、①②③④B 、①③②④C 、①③④②D 、②①③④8、离散相似法对什么要求较严格？( )A 、速度B 、结果C 、步长D 、精度9、采样频率s ω与被采样信号最高频率m ω之间的关系应为？( )A 、m s ωω2≥B 、s m ωω2≥C 、m s ωω2>D 、s m ωω2>10、下面哪个不是控制系统建模经常采用的方法？( )。

A 、机理模型法B 、综合归纳法C 、机理模型法D 、混合模型法1１、将实际系统抽象为数学模型，成为( )A 、一次模型化B 、二次模型化C、三次模型化D、四次模型化1２、下列不属于模拟仿真优缺点的是( )A、描述连续的物理系统的动态过程比较自然而逼真B、仿真速度极快，失真小，结果可信度高C、受元器件性能的影响，仿真精度较低D、仿真实验的自动化程度较高1３、下列不属于仿真系统具有的三种特性的是( )A、整体性B、相关性C、隶属性D、独立性14、控制系统常用的实验方法不包括：( )A、解析法B、实验法C、仿真实验法D、时域法15、下列不属于建立系统模型的内容的选项是：( )A、确定模型的结构，建立系统的约束条件B、将理论清晰、概念明确但很计算复杂的工作交给计算机C、测取有关的模型数据D、检测所建立的数字模型的正确性。

1 机电系统仿真35套试卷汇总试卷1（填空题型）1.船舶制造中，按照一个比例尺缩小建立一个模型，然后将其放入水池中进行实验研究，满足 相似原则。

几何2.函数sys = tf （num ，den ，Ts ）表示 ， 为采样时间，若Ts = -1或[]，则表示 。

Z 传递函数，Ts ，时间未指定3.物理仿真和数学仿真的显著区别是物理仿真有 介入，而数学仿真没有。

实物4.系统模型分为两大类，即 模型和 模型。

物理，数学5.常用的数值积分法有： 和 。

欧拉（Euler ）法， 龙格-库塔（Runge-Kutta ）法6.按照计算机的类型分类，仿真分为 、 、 、 和全数字仿真。

模拟仿真，数字仿真，混合仿真，分布式数字仿真7.虚拟现实的三个重要特征 、 、 。

交互，沉浸，想象8.仿真实验所遵循的基本原则是 。

相似原理9.数字仿真三个基本要素 、 与 。

实际系统，数学模型，计算机10.在生成bode 图频率序列时，使用 函数可以得到对数等间距的序列。

Logspace试卷2（填空题型）1.不同物理对象的传递函数可以相同，这符合 相似。

性能2.离散系统分为 系统和 系统。

离散时间，离散事件3.将模拟仿真和数字仿真结合起来的仿真实验系统，称为 。

混合仿真4. 、 、 是虚拟现实具有的最重要的三个特征。

交互，沉浸，想象5.输入数据块、初始化块、 、输出结果块是构成一个完整的仿真程序必须至少建立的四个组成部分。

运行计算块6.控制系统常用的分析方法有 、 、 三种。

时域分析，频域分析，根轨迹7.组成系统的三个要素包括 、 、 。

实体，属性，活动8.MATLAB 中0/0无意义，MATLAB 用 表示。

nan9.以时间为分类依据，系统可以分为 系统、 系统和 系统。

连续，离散，混合10.传递函数G （s ）=213+-s s s ）（二对组模型的分子向量num = ，分母向量den= 。

[1 -1 0]，[1 0 0 2]试卷3（填空题型）1. 是对系统特征与变化规律的一种定量抽象，是人们认识事物的一种手段。

模拟试卷3一、判断（1×10=10）1、机电一体化系统的发展由来已久。

（）2、双螺母垫片预紧调整式可实现精密微调。

（）3、导轨副采用不同的材料会加剧导轨的磨损。

（）4、用于滚珠丝杠支承的轴承有：止推轴承和深沟球轴承。

（）5、对机电一体化产品的综合评价指标是人-机工程学指标。

（）6、洗衣机和数码相机都是机电一体化产品。

（）7、步进电机的工作状态与电压电流的变化率有关。

（）8、步距角越小，分辨力越低。

（）9、执行元件位于机械运行机构和微电子控制装置的连接部位，是一种能量转换元件。

（）10、起动转矩表示步进电机单相励磁时所能带动的极限负载转矩。

（）二、填空：（1×20=20分）1、机电一体化系统具有的三大目的功能为：对工业要素的、和。

2、环行脉冲分配器的作用就是把微机发出的一路，按照给定的分配到电机的。

3、电度角为±л/2时，最大，此时的也最大。

4、执行元件的种类有：、气压式。

5、在输出功率相同的条件下，的比功率最高，次之，最低。

6、滚珠螺母丝杠的螺纹滚道截面形状有和。

7、机电一体化系统中常用的执行元件是10、螺旋槽式外循环结构的缺点是容易磨损。

11、控制系统的输入输出通道包括、和通道。

三、选择：（2×10=20分）1、矩角特性曲线族中，曲线越多说明。

A 静态稳定区越大B 动态稳定区越大C 步距角越大D运动越不稳定2、双推-双推式的丝杠支承方式用于场合。

A承受较小轴向力B减小承重C承受较大轴向力D速度和精度要求不高3、五相步进电机以五相五拍顺序通电，转子的齿数为36，此时的步距角为：A 1°B 10°C 2°D 20°4、电度角为时，转子离开静态稳定区。

A лB 0C ±3л/2D -л/25、单双拍交替运行时，步距角会减半，这种运行方式称为步进电机的A 半步运行B 整步运行C 梯形波D 正弦波6、利用液压能进行能量转换得执行元件类型是（）A 液压式B 电气式C 气压式D 动力用电机7、EPROM存储器指的是的半导体存储器。

机电一体化系统模拟试卷1一、判断题：14个题，每小题2分，合计28分。

1. 机电一体化产品是在机械产品的基础上，采用微电子技术和计算机技术生产出来的新一代产品。

【A.】√【B.】×2. 无论哪类系统（或产品），其系统内部都必须具备五种内部功能，即：操作功能（主功能）、动力功能、检测功能、控制功能和构造功能。

【A.】√【B.】×3. 在机电一体化系统中，通过提高系统的阻尼能力不能有效提高系统的稳定性。

【A.】√【B.】×4. 滚珠丝杠副在使用过程中，除了要求本身单一方向的传动精度较高以外，还对其轴向间隙有着严格的要求，从而保证其反向的传动精度。

【A.】√【B.】×5. 模拟式传感器输出是以幅值形式表示输入位移的大小，如电容式传感器、电感式传感器等。

【A.】√【B.】×6. 机电一体化系统中使用的传感器，一般是将被测的电物理量转换成非电参量。

【A.】√【B.】×7. 直流伺服电动机稳定性高是指转速随转矩的增加而保持不变。

【A.】√【B.】×8. 工业控制计算机、各类微处理器、可编程序控制器、数控装置等是机电一体化系统中的核心和智能要素。

【A.】√【B.】×9. 在机电一体化系统中，多数以微型计算机为核心构成计算机控制系统。

【A.】√【B.】×10. 在串联机器人机械系统中，电动驱动器可以直接驱动负载。

【A.】√【B.】×11. 并联机构是一组由两个或两个以上的分支机构通过运动副，按一定的方式连接而成的开环机构。

【A.】√【B.】×12. FMS尽管具有高柔性，但是这种柔性仍然限于特定的范围，如加工箱体零件的FMS不能用于加工旋转体、冲压件等。

【A.】√【B.】×13. 加工系统在FMS中就像人的大脑，是实际完成改变物性任务的执行系统。

【A.】√【B.】×14. 非接触式测量不仅避免了接触测量中需要对测头半径加以补偿所带来的麻烦，而且可以对各类表面进行高速三维扫描。

机电系统仿真技术试题姓名：刘丽欢 学号：0009 专业：机械电子工程 电话： 一、用MATLB 指令求解下列各题1． 求⎥⎦⎤⎢⎣⎡=5361A 的特征值和特征向量。

>> A=[1,6;3,5];>> [V ,D]=eig(A) V =-0.9125 -0.6676 0.4092 -0.7445 D =-1.6904 0 0 7.6904 2． 求⎥⎦⎤⎢⎣⎡=3752B 的特征多项式。

>> B=[2,5;7,3]B =2 5 73 >> C=poly(B) C =1.0 -5.0000 -29.0000该矩阵的特征多项式为295)(2--=S S s P3． 已知⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=200310211E ，求其约旦标准形。

>> E=[1 1 2;0 1 3;0 0 2];C=jordan(E) C =2 0 0 0 1 1 0 0 1E 的约旦标准形是⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡100110002 4． 求递推方程)2(4)1(3)(----=n f n f n f 的通解。

>> f=maple('rsolve(f(n)=-3*f(n-1)-4*f(n-2),f(n))'); disp('f(n)='),disp(f) function work22(n,i,j) syms a b A=ones(n) for a=1:nfor b=1:nif (a+b)==(i+j) A(a,b)=0; end end end disp(A) f(n)=(3/7*i*f(1)*7^(1/2)+f(1)+1/7*i*f(0)*7^(1/2)+3*f(0))*(-8/(3-i*7^(1/2)))^n/(3-i*7^(1/2))-1/7*i*7^(1/2)*(3*f(1)+i*f(1)*7^(1/2)+f(0)+3*i*f(0)*7^(1/2))*(-8/(3+i*7^(1/2)))^n/(3+i*7^(1/2)) 5． 求定积分⎰--15152/221dx e x π>> syms x;f=exp(-x^2/2); a=int(f,-15,15); an=a/(2*pi)^0.5 an =/*erf(15/2*2^(1/2))*2^(1/2)*pi^(1/2) 二、 完成下列各个程序段 1.求1000以内的质数。

模拟试题一一、判断题（每题3分，共30分。

判断下列所述是否正确，正确填入“√”号，错误则填“×”号。

）1．机电一体化是以数学和物理学为主的多门学科在机电产品发展过程中相互交叉、相互渗透而形成的一门新兴边缘性技术学科。

（）2．机电一体化系统的精度是由机械装置的精度确定的。

（）3．系统的静摩擦阻尼越大，使系统的回程误差增大，定位精度降低。

（）4．位移传感器还可以分为模拟式传感器和数字式传感器，模拟式传感器输出是以幅值形式表示输入位移的大小，数字式传感器的输出是以脉冲数量的多少表示位移的大小。

（）5．气压式伺服驱动系统常用在定位精度较高的场合使用。

（）6．.改变步进电机定子绕组的通电顺序，转子的旋转方向随之改变。

（）7．直流伺服电动机的机械特性是电机转速与其控制电压的关系。

（）8．在实际机电一体化系统中，很难建立严格的数学模型，因此建立描述模型。

（）9．用户可以按照自己的需要，把来自不同供应商的产品组成大小随意的系统，然后通过现场总线构筑自动化领域的开放互连系统。

（）10．.数控机床中的计算机属于机电一体化系统的控制系统，而电机和主轴箱则属于系统的驱动部分。

（）二、单选题（每题3分，共30分）1．以下产品属于机电一体化产品的是（）。

【A.】通信机柜【B.】移动电话【C.】复印机【D.】非指针式电子表2．齿轮传动在输出轴上的等效转动惯量随传动比级数的（）。

【A.】增加而减小【B.】增加而增加【C.】减小而增加【D.】变化而不变3．机械传动部件的阻尼比和以下哪个因素无关（）。

【A.】粘性阻尼系数【B.】抗压刚度系数【C.】转动惯量【D.】质量4．下列哪项指标是传感器的动特性（）。

【A.】量程【B.】线性度【C.】灵敏度【D.】幅频特性5．全闭环控制的驱动装置中，丝杠螺母机构位于闭环之内，所以它的（）。

【A.】回程误差不影响输出精度，但传动误差影响输出精度【B.】传动误差不影响输出精度，但回程误差影响输出精度【C.】回程误差和传动误差都不会影响输出精度【D.】回程误差和传动误差都会影响输出精度6．PWM指的是（）。

机电控制系统模拟题一、二、三、四、五答案一、简答题1、简述控制系统有哪些要求？解：1.稳定性 2.准确性 3.快速性2、步进电机有哪些特点解：1。

步进电机本体部件少，无刷，价格便宜，可靠性高。

2．位移与输入脉冲成正比，速度与输入脉冲频率成正比 3．步距值不受各种干扰因素的影响。

4．步距误差不长期积累 5．控制性能好。

6．停止时，具有自锁能力，这对于位置控制显得很重要 7．步距角选择范围大8．可以达到较高的调速范围。

9．带惯性负载的能力较差10．步进电机的驱动电源直接关系到运行性能的优劣。

4、 负载转矩和转动惯量对步进电动机的启动频率和运行频率有什么影响? 解：11、有静差调节系统和无静差调节系统的含义是什么？ 解：有静差调节系统：12、积分调节器为什么能消除误差？ 解：稳态误差13、什么叫调速范围？什么叫静差度？这两项指标有什么关系？ 解：调速范围（D ）：在额定负载转矩下电动机可能跳到的最高转速max n 与最低转速min n 之比。

静差度（S ）：直流他励电动机工作在某条机械特性上，由理想空载到到额定负载运行的转速降 ΔN n 与理想空载转速0n 之比，取其百分数称为该特性的静差率。

关系：)1(max S n S n D N -∆=14、直流调速有哪些方法？比较各种方法的特点。

解：略，见课件15、简述直流桥式双极型可逆pwm 变换器原理 解：略，见课件16、双闭环调速系统中转速调节器的作用是什么？它的输出限幅值按什么进行调整？电流调节器的作用是什么？它的限幅值按什么来整定？ 解：双闭环调速系统的静特性在负载电流小于I dm 时表现为转速无静差，这时，转速负反馈起主要调节作用。

当负载电流达到I dm 后，转速调节器饱和，电流调节器起主要调节作用，系统表现为电流无静差，得到过电流的自动保护。

转速调节器ASR 的输出限幅电压U *im 决定了电流给定电压的最大值；电流调节器ACR 的输出限幅电压U cm 限制了电力电子变换器的最大输出电压U dm 转速调节器的作用（1）转速调节器是调速系统的主导调节器，它使转速 n 很快地跟随给定电压变化，稳态时可减小转速误差，如果采用PI 调节器，则可实现无静差。
