《机电⼀体化系统设计》期末复习题及答案单选 (6)问答题 (12)1、在机械⼯业中微电⼦技术应⽤有哪些⽅⾯，及其对机电⼀体化产品设计的意义？ (12)2、机电⼀体化系统的主功能组成是那些？ (12)3、机械电⽓化与机电⼀体化的区别 (12)4、简要说明机电⼀体化系统组成要素及其功能？ (12)5、传统机电产品与机电⼀体化产品的主要区别表现哪些⽅⾯？ (12)6、机电⼀体化的关键⽀撑技术有哪些？它们的作⽤如何？ (13)1、试论述机电⼀体化产品的概念设计步骤及过程？ (13)2、产品的性能要求分类有哪些？简要分类说明。

(13)3、什么是机电⼀体化产品概念设计的核⼼内容？ (14)4、机电产品设计有哪些类型？试简要说明？ (14)5、简述产品功能、⾏为和结构及其建模之间的关系？ (14)6、传统机电产品设计与机电⼀体化产品设计的主要区别 (14)7、试论述机电⼀体化功能设计的思想⽅法和特点？ (14)8、简要说明机电⼀体化系统基本功能元的组成内容？ (15)9、机电⼀体化的现代设计⽅法的有何特点？ (15)10、优化设计的原理⽅法？ (15)11、简要说明可靠性的原理及其设计⽅法？ (15)1.机电⼀体化系统中的机械系统主要包括哪⼏部分？ (15)2、滚动导轨预加负载的⽬的是什么？常⽤⽅法有哪些？ (16)3、试述导轨的主要作⽤，导轨副的组成种类及应满⾜的要求？ (16)4、滚珠丝杠副的组成及特点有哪些？ (16)5、谐波齿轮传动有何特点？基本组成有哪些部件？ (16)6、什么是低速爬⾏？造成的原因是什么？ (16)7、机电⼀体化机械传动系统设计的特点？ (16)1.某交流感应电动机，正常⼯作时实际转速1350r/min，电源频率50Hz，其转差率是多少？ (17)2、已知某⼯作台采⽤步进电机丝杠螺母机构驱动，已知⼯作台的⾏程L=250mm,丝杠导程t=4mm,齿轮减速⽐为i=5，2/4相步进电机的步进⾓为1.8°，半步细分驱动时的⼯作台位移的脉冲当量为多少？ (17)3、感应电动机可采⽤什么调速⽅法？ (17)4、对电机进⾏闭环控制中，适合采⽤跟踪型PWM控制的物理量是什么？跟踪型PWM有何特点？ (17)5、半闭环伺服结构的有什么特点？ (17)6、电液⽐例阀是怎样实现调节的？ (17)7、液压调节系统有哪些？ (17)8、开环控制系统中，多采⽤什么类型驱动电机？有什么特点？ (17)9、液压伺服有何特点？ (18)10、计算题(15分)如图所⽰电机驱动系统，已知⼯作台的质量为m=50kg负载⼒为F1＝800N，最⼤加速度为8m／s2，丝杠直径为d＝20mm，导程t＝5mm，齿轮减速⽐为i=6，总效率为?=30％，忽略丝杠惯量的影响，试计算电机的驱动⼒矩。

《机电一体化系统》考试复习题选择题：1.受控变量是机械运动的一种反馈控制系统称( )A.顺序控制系统B.伺服系统C.数控机床D.工业机器人2.齿轮传动的总等效惯量随传动级数( )A.增加而减小B.增加而增加C.减小而减小D.变化而不变3.滚珠丝杠螺母副结构类型有两类：外循环插管式和( )A.内循环插管式B.外循环反向器式C.内、外双循环D.内循环反向器式4.某光栅的条纹密度是100条/mm，光栅条纹间的夹角θ=0.001孤度，则莫尔条纹的宽度是( )A.100mmB.20mmC.10mmD.0.1mm5.直流测速发电机输出的是与转速( )A.成正比的交流电压B.成反比的交流电压C.成正比的直流电压D.成反比的直流电压6.电压跟随器的输出电压( )输入电压。

A.大于B.大于等于C.等于D.小于7.某4极交流感应电动机，电源频率为50Hz，当转差率为0.02时，其转速为( )A.1450［r/min］B.1470［r/min］C.735［r/min］D.2940［r/min］8.右图称( )A.直流伺服电动机调节特性B.直流伺服电动机机械特性C.直流伺服电动机动态特性D.直流伺服电动机调速特性9.计算步进电动机转速的公式为( )A. B.T sm cos C. D. 180°-10.一般说来，如果增大幅值穿越频率ωc的数值，则动态性能指标中的调整时间t s( )A.增大B.减小C.不变D.不定11.已知f(t)=a+bt，则它的拉氏变换式为( )A.+bB.C.D.12.连续路径控制类中为了控制工具沿任意直线或曲线运动，必须同时控制每一个轴的( )使得它们同步协调到达目标点。

A.位置和加速度B.速度和加速度C.位置和速度D.位置和方向13.图示利用继电器触点实现的逻辑函数为( )A.(A+)·(+B)B.A·+·BC.(A+B)·(+)D.A·B+·14.累计式定时器工作时有( )A.1个条件B.2个条件C.3个条件D.4个条件13.机械系统的刚度对系统的主要影响表现为（）等方面。

机电一体化期末试题及答案导言：机电一体化是指将机械和电气控制技术相结合，实现自动化控制和智能化运行的工程技术领域。

本文将为大家提供一份机电一体化期末试题及答案，帮助大家加深对该领域知识的理解和掌握。

一、选择题（共30题，每题2分，共60分）1. 机电一体化的主要目的是：A. 提高生产效率B. 降低生产成本C. 增加产品质量D. 以上皆是2. 下列哪个不属于机电一体化中的机械部分：A. 传感器B. 驱动装置C. 机械结构D. 运动控制器3. 以下哪种是机电一体化中常见的传感器类型：A. 光电传感器B. 温度传感器C. 压力传感器D. 以上皆是4. 机电一体化中常用的自动控制设备是：A. 电机B. PLCC. 电工元件D. 电缆5. 机电一体化中的“电气”是指：A. 电机和电缆B. 电器和电缆C. 电子和电气设备D. 电机和电气设备......二、填空题（共10题，每题5分，共50分）1. 机电一体化是一种将机械和电气控制技术________的工程技术领域。

2. 机电一体化的发展可以提高生产效率、降低生产成本，并增加产品________。

3. 机械部分是机电一体化的________，包括传动机构、机械结构等。

4. 传感器是机电一体化中的重要组成部分，常见的传感器类型包括光电传感器、温度传感器、________等。

5. PLC是机电一体化中常用的自动控制设备，全称为可编程逻辑________。

......三、简答题（共5题，每题10分，共50分）1. 请简要描述一下机电一体化的应用领域。

2. 机电一体化的优势是什么？3. 请简述传感器在机电一体化中的作用和原理。

4. PLC是机电一体化中常见的自动控制设备，请简单介绍其工作原理。

5. 请列举一些典型的机电一体化案例，并描述其实际应用场景。

四、综合题（共1题，30分）机电一体化是推动现代工业发展的重要技术之一。

以某汽车制造企业为例，分析并设计一个实施机电一体化的方案，可以包括如下内容：1. 企业当前的生产情况和面临的问题；2. 机电一体化在汽车制造中的应用和优势；3. 针对企业的具体情况，提出一个机电一体化方案，包括所需的设备和技术，并描述其实施步骤；4. 分析该方案对企业生产效率、成本和产品质量的影响。

《机电一体化系统设计》试题及答案一、填空(每空2分，共20分)1.机电一体化产品按用途可以划分为和2．控制及信息处理单元一般由控制计算机、和组成。

3．在小功率传动链中，为使总的折算惯量最小，各级传动比分配应遵守原则。

4．典型的可编程控制器由编程器、微处理器、贮存器、和等部分构成。

5．传感器的静态特性能数主要有、、迟滞和重复精度。

二、简答题(每题4分，共20分)1．为什么采用机电一体化技术可以提高系统的精度?2．机电一体化相关技术有哪些? 3．转动惯量对传动系统有哪些影响?4．简述机电一体化产品设计中，详细设计的主要内容。

5．简述A／D、D／A接口的功能。

三、分析题(20分)1．已知数控机床控制系统如图所示，试说明图中的各个部分属于机电一体化系统巾的哪一个基本要素?2．试分析图示传动系统中，齿轮减速器的传动误差对工作台输出精度的影响?四、计算题(24分)1．如图所示电机驱动系统，已知工作台的质量为m=50kg负载力为F1＝1000N，最大加速度为10m／s2’，丝杠直径为d＝20mm，导程t＝4mm，齿轮减速比为i=5，总效率为ŋ=30％，忽略丝杠惯量的影响，试计算电机的驱动力矩。

2．已知某工作台采用直流电机丝杠螺母机构驱动，已知工作台的行程L=250mm，丝杠导程t＝4mm，齿轮减速比为i=5，要求工作台位移的测量精度为o．005mm(忽略齿轮和丝杠的传动误差)。

(1)试采用高速端测量方法，确定旋转编码器的每转脉冲数‘(2)若将传感器与丝杠的端部直接相连，n。

=500脉冲／转的旋转编码器是否合用。

五、综合题(16分)已知电机驱动的三自由度位置控制系统，单个自由度的驱动系统如图所示，确定整系统的控制方案、画出控制系统原理图。

(至少提出两个方案)答案及评分标准(供参考)一、填空[每空2分，共20分)1.办公机电一体化产品产业机电一体化产品民用机电一体化产品2．控制软件硬件接口3．前小后大4．电源输入／输出接口5．灵敏度线性度二、简答题(每题4分，共20分)1．答：机电一体化技术使机械传动部分减少，因而使机械磨损，配合间隙及受力变形等所引起的误差大大减少，同时由于采用电子技术实现自动检测，控制，补偿和校正因各种干扰因素造成的误差，从而提高精度。

试卷(一)一、名词解释(每小题2分，共10分)1. 测量2.灵敏度3. 压电效应4. 动态误差5. 传感器二、填空题（每小题2分，共20分)1. 滚珠丝杆中滚珠的循环方式：________________，________________。

2. 机电一体化系统，设计指标和评价标准应包括__________，__________，__________ ，__________。

3. 顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用___________________________________。

4. 某光栅的条纹密度是50条/mm，光栅条纹间的夹角θ=0.001孤度，则莫尔条纹的宽度是_______________________。

5. 连续路径控制类中为了控制工具沿任意直线或曲线运动，必须同时控制每一个轴的______________________，使它们同步协调到达目标点。

6.某4极交流感应电机，电源频率为50Hz，转速为1470r/min，则转差率为_____________。

7. 齿轮传动的总等效惯量与传动级数__________________________________________。

8. 累计式定时器工作时有_____________________________________________________。

9. 复合控制器必定具有__________________________________。

10. 钻孔、点焊通常选用_______________________________________类型。

三、选择题（每小题2分，共10分）1. 一般说来，如果增大幅值穿越频率ωc的数值，则动态性能指标中的调整时间ts ( )A. 产大B. 减小C. 不变D. 不定2. 加速度传感器的基本力学模型是A. 阻尼—质量系统B. 弹簧—质量系统弹簧—阻尼系统 D. 弹簧系统3. 齿轮传动的总等效惯量与传动级数( )A. 有关B. 无关C. 在一定级数内有关D. 在一定级数内无关4. 顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用( )A. 单片机B. 2051C. PLC5、伺服控制系统一般包括控制器、被控对象、执行环节、比较环节和（）等个五部分。

中国石油大学（北京）远程教育学院《机电一体化系统设计》期末复习题第一章绪论判断（A对，B错）1.工业三要素是资金、人才、技术。

2.机电一体化系统的执行机构功能是主操作功能。

答案：B A单选1、机电一体化系统机械本体的功能是（）A执行机构B动力源C固定其它部件D主操作功能2、下列哪一项是机电一体化的特性。

A装置的控制属于强电范畴B自动信息处理C支撑技术是电工技术D以机械联结为主3、机电一体化系统的主要构成装置不包含以下哪一项（）A电子装置B控制装置C驱动装置D机械装置答案：C B A问答题1、在机械工业中微电子技术应用有哪些方面，及其对机电一体化产品设计的意义？1)对机器或机组系统运行参数进行巡检传感或控制2)对机器或机组系统工作程序的控制3)用电子技术代替传统产品中机械部件完成的功能，简化产品的机械结构4)节约材料5)节能降耗对机电一体化产品设计的意义表现在：功能模块化；封装模块化；电路（板）器件微型化；可靠性高；抗干扰能力强；结构一体化；机电产品体小、性优、价廉。

2、机电一体化系统的主功能组成是那些？物质、能量、信息（工业三要素）的变换（加工处理）、传递（移动、输送）、储存（保持、积蓄、记录）3、机械电气化与机电一体化的区别机械电气化–很少考虑电器与机械的内在联系；根据机械要求选用电气传动–机械电气界限分明，以机械联结为主，装置是刚性的–装置的控制属于强电范畴，支撑技术是电工技术（电磁学，输配电）机电一体化产品的新功能、智能化进步：自动检测，自动显示，自动记录，自动信息处理，自动调节控制，自动诊断，自动保护4、简要说明机电一体化系统组成要素及其功能？五个方面，各组成及功能分别是：机械本体(构造功能:固定其它部件)；执行机构(主操作功能)；驱动部件(动力功能)；传感部件(信息检测)；控制部分(信息处理及控制)56、机电一体化的关键支撑技术有哪些？它们的作用如何？系统论、信息论、控制论是理论基础和方法论，具体来说有六个方面的关键技术：检测传感技术：是自动化、智能化、闭环控制基础信息处理技术：控制的基础,处理速度,可靠抗干扰自动控制技术：核心是计算机控制,关系着系统的静动特性和稳定性伺服传动技术：动力和运动控制实现包括电,液,气的伺服传动技术精密机械技术：基础技术涉及产品部件的模块化标准化规格化表现为减轻重量，缩小体积，提高精度，改善性能，提高可靠性系统总体技术：包括总体设计和接口设计；涉及到产品的功能分解与技术实现、系统总体综合与接口技术第二章系统总体设计判断（A对，B错）1、产品的功能、原理、结构设计，是机电一体化产品概念设计的核心内容。

《机电一体化系统设计》复习题一、名词解释1、机电一体化：机电一体化技术综合应用了机械技术、微电子技术、信息处理技术、自动控制技术、检测技术、电力电子技术、接口技术及系统总体技术等群体技术，实现多种技术功能复合的最佳功能价值的系统工程技术。

2、柔性制造系统：柔性制造系统（Flexible Manufacturing System）是由两台或两台以上加工中心或数控机床组成，并在加工自动化的基础上实现物料流和信息流的自动化。

3、传感器：传感器适机电一体化系统中不可缺少的组成部分，能把各种不同的非电量转换成电量，对系统运行中所需的自身和外界环境参数及状态进行检测，将其变成系统可识别的电信号，传递给控制单元。

4、伺服电动机：伺服电动机又称控制电机，其起动停止、转速或转角随输入电压信号的大小及相位的改变而改变。

输入的电压信号又称控制信号或控制电压，改变控制信号可以改变电动机的转速及转向，驱动工作机构完成所要求的各种动作。

5、感应同步器: 感应同步器是一种应用电磁感应原理制造的高精度检测元件，有直线和圆盘式两种，分别用作检测直线位移和转角。

6、人机接口：人机接口（HMI）是操作者与机电系统（主要是控制微机）之间进行信息交换的接口，主要完成输入和输出两方面的工作。

7、PLC：可编程控制器（Programmable Logical Controller）简称PLC.是一种在继电器控制和计算机控制的基础上开发出来，并逐渐发展成为以微处理器为核心，把自动化技术、计算机技术、通信技术融为一体的新型工业自动控制装置，广泛应用在各种生产机械和生产过程的自动控制中。

8、变频器：变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置，能实现对交流异步电机的软起动、变频调速、提高运转精度、改变功率因素以及过流/过压/过载保护等功能。

9、通信协议：通信协议是指通信双方就如何交换信息所建立的一些规定和过程，包括逻辑电平的定义、应用何种物理传输介质、数据帧的格式、通信站地址的确定、数据传输方式等。

《机电一体化系统设计》期末考试题专业： 班级： 姓名：一、 选择题（共15小题，每小题2分，计30分） 1.‘机电一体化’与英文单词（ ）一致。

A. MechanicsB. ElectronicsC. MechatronicsD. Electric-Machine2.机电一体化技术是各种技术相互渗透的结果，下列技术不属于其主要相关技术的是( ) A.机械技术 B. 检测传感技术 C 自动控制技术 D. 多媒体技术3.谐波齿轮减速器的最大特点，下列说法错误的是( )A 传动比大 B. 承载能力小 C. 传动精度高 D 齿侧间隙小 4.数控机床要求在什么进给运动下不爬行，有高的灵敏度。

( ) A. 停止 B. 高速 C. 低速 5.齿轮传动的总等效惯量随传动级数( )A.增加而减小B.增加而增加C.减小而减小D.变化而不变6. 某光栅的条纹密度是100条/mm ，光栅条纹间的夹角θ=0.001孤度，则莫尔条纹的宽度是( )A.100mmB.20mmC.10mmD.0.1mm 7.直流测速发电机输出的是与转速( )A.成正比的交流电压B.成反比的交流电压C.成正比的直流电压D.成反比的直流电压 8.电压跟随器的输出电压( )输入电压。

A.大于B.大于等于C.等于D.小于9.某4极交流感应电动机，电源频率为50Hz ，当转差率为0.02时，其转速为( ) A.1450［r/min ］ B.1470［r/min ］ C.735［r/min ］ D.2940［r/min ］ 10.已知f(t)=a+bt ，则它的拉氏变换式为( )A. +bB.C.D.11.连续路径控制类中为了控制工具沿任意直线或曲线运动，必须同时控制每一个轴的 ( )使得它们同步协调到达目标点。

A.位置和加速度B.速度和加速度C.位置和速度D.位置和方向 12.步进电机一般用于（ ）控制系统中。

A.开环B.闭环C.半闭环D.前馈 13对于交流感应电动机，其转差率s 的范围为（ ）。

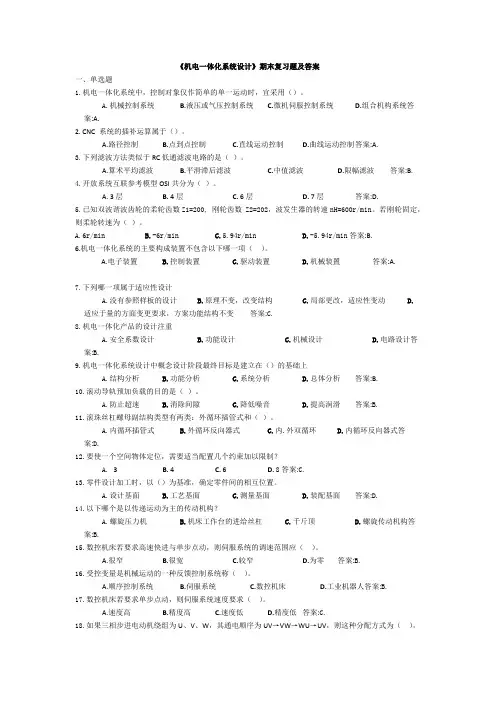

《机电一体化系统设计》期末复习题及答案一、单选题1.机电一体化系统中，控制对象仅作简单的单一运动时，宜采用（）。

A.机械控制系统B.液压或气压控制系统C.微机伺服控制系统D.组合机构系统答案:A.2. CNC 系统的插补运算属于（）。

A.路径控制B.点到点控制C.直线运动控制D.曲线运动控制答案:A.3.下列滤波方法类似于RC低通滤波电路的是（）。

A.算术平均滤波B.平滑滞后滤波C.中值滤波D.限幅滤波答案:B.4.开放系统互联参考模型OSI共分为（）。

A. 3层B. 4层C. 6层D. 7层答案:D.5.已知双波谐波齿轮的柔轮齿数Z1=200, 刚轮齿数 Z2=202，波发生器的转速nH=600r/min。

若刚轮固定，则柔轮转速为（）。

A.6r/minB.-6r/minC.5.94r/minD.-5.94r/min答案:B.6.机电一体化系统的主要构成装置不包含以下哪一项（）。

A.电子装置B.控制装置C.驱动装置D.机械装置答案:A.7.下列哪一项属于适应性设计A.没有参照样板的设计B.原理不变，改变结构C.局部更改，适应性变动D.适应于量的方面变更要求，方案功能结构不变答案:C.8.机电一体化产品的设计注重A.安全系数设计B.功能设计C.机械设计D.电路设计答案:B.9.机电一体化系统设计中概念设计阶段最终目标是建立在（）的基础上A.结构分析B.功能分析C.系统分析D.总体分析答案:B.10.滚动导轨预加负载的目的是（）。

A.防止超速B.消除间隙C.降低噪音D.提高润滑答案:B.11.滚珠丝杠螺母副结构类型有两类：外循环插管式和（）。

A.内循环插管式B.外循环反向器式C.内.外双循环D.内循环反向器式答案:D.12.要使一个空间物体定位，需要适当配置几个约束加以限制？A. 3B. 4C. 6D.8答案:C.13.零件设计加工时，以（）为基准，确定零件间的相互位置。

A.设计基面B.工艺基面C.测量基面D.装配基面答案:D.14.以下哪个是以传递运动为主的传动机构？A.螺旋压力机B.机床工作台的进给丝杠C.千斤顶D.螺旋传动机构答案:B.15.数控机床若要求高速快进与单步点动，则伺服系统的调速范围应（）。

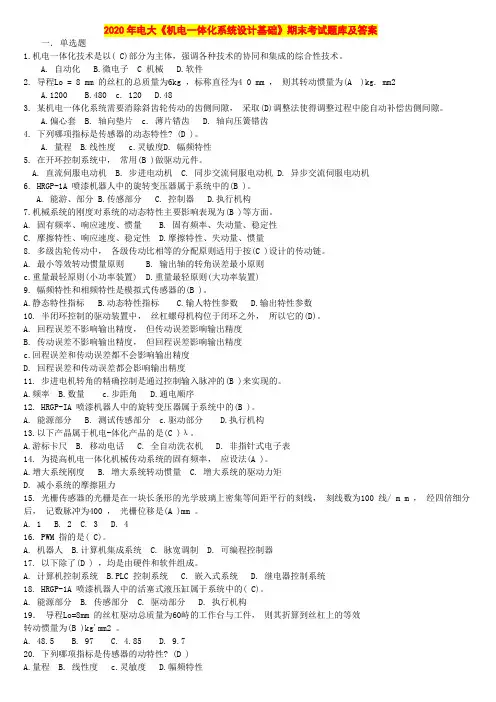

2020年电大《机电一体化系统设计基础》期末考试题库及答案一．单选题1.机电一体化技术是以( C)部分为主体，强调各种技术的协同和集成的综合性技术。

A. 自动化B.微电子 C 机械 D.软件2. 导程Lo = 8 mm 的丝杠的总质量为6kg ，标称直径为4 0 mm ，则其转动惯量为(A )kg. mm2A.1200B.480 c. 120 D.483. 某机电一体化系统需要消除斜齿轮传动的齿侧间隙，采取(D)调整法使得调整过程中能自动补偿齿侧间隙。

A.偏心套B. 轴向垫片 c. 薄片错齿 D. 轴向压簧错齿4. 下列哪项指标是传感器的动态特性? (D )。

A. 量程B.线性度 c.灵敏度D. 幅频特性5. 在开环控制系统中，常用(B )做驱动元件。

A. 直流伺服电动机B. 步进电动机C. 同步交流伺服电动机D. 异步交流伺服电动机6. HRGP-1A 喷漆机器人中的旋转变压器属于系统中的(B )。

A. 能游、部分B.传感部分C. 控制器D.执行机构7.机械系统的刚度对系统的动态特性主要影响表现为(B )等方面。

A. 固有频率、响应速度、惯量B. 固有频率、失动量、稳定性C. 摩擦特性、响应速度、稳定性D.摩擦特性、失动量、惯量8. 多级齿轮传动中，各级传动比相等的分配原则适用于按(C )设计的传动链。

A. 最小等效转动惯量原则B. 输出轴的转角误差最小原则c.重量最轻原则(小功率装置) D.重量最轻原则(大功率装置)9. 幅频特性和相频特性是模拟式传感器的(B )。

A.静态特性指标B.动态特性指标C.输人特性参数D.输出特性参数10. 半闭环控制的驱动装置中，丝杠螺母机构位于闭环之外，所以它的(D)。

A. 回程误差不影响输出精度，但传动误差影响输出精度B. 传动误差不影响输出精度，但回程误差影响输出精度c.回程误差和传动误差都不会影响输出精度D. 回程误差和传动误差都会影响输出精度11. 步进电机转角的精确控制是通过控制输入脉冲的(B )来实现的。
