斜齿圆柱齿轮传动

减速器斜齿圆柱齿轮传动的设计计算设计和计算减速器斜齿圆柱齿轮传动的步骤如下：1.确定传动比：减速器的传动比是由齿轮的齿数确定的。

假设需要的传动比为n，即输入齿轮的齿数与输出齿轮的齿数之比，可根据应用需求确定。

2.确定输入齿轮和输出齿轮的模数：模数是齿轮齿数与齿轮直径的比值，一般用m表示。

通过传动比和齿轮的齿数可以计算出输入齿轮和输出齿轮的模数。

3.确定输入齿轮和输出齿轮的分度圆直径：分度圆直径是齿轮齿顶和齿底的圆周上的直径。

分度圆直径可通过模数和齿数计算得出。

4.确定输入齿轮和输出齿轮的齿宽：齿宽是齿轮齿廓的宽度，也是齿轮传动中齿轮接触面积的重要参数。

齿宽一般需根据应用负载、传动功率、齿轮材料等因素进行估算和确定。

5.确定输入齿轮和输出齿轮的齿数：通过传动比和齿轮的模数计算出输入齿轮和输出齿轮的齿数。

6.计算输入齿轮和输出齿轮的齿廓曲线：齿轮的齿廓曲线决定了齿轮的传动性能。

常见的齿廓曲线有直线齿廓、渐开线齿廓等，齿轮选择时根据应用需要进行选择。

7.计算输入齿轮和输出齿轮的轴向模数：轴向模数是齿轮齿厚度的参数，可通过齿宽和齿轮的齿数计算得出。

8.校核输入齿轮和输出齿轮的强度：校核齿轮的强度是确保减速器传动可靠性和寿命的重要步骤。

校核齿轮的强度包括弯曲强度校核、接触疲劳强度校核等。

根据应用条件和齿轮材料可进行强度校核。

9.计算输入齿轮和输出齿轮的啮合效率：啮合效率是齿轮传动中能量的转换效率。

齿轮传动的效率取决于齿轮材料、润滑状况、齿轮齿型等因素。

通过计算可确定齿轮传动的啮合效率。

10.校核输入齿轮和输出齿轮的动态性能：校核齿轮的动态性能是确保减速器传动平稳性和减振性的重要步骤。

动态性能校核包括齿轮的动载荷分析、振动分析等。

以上是减速器斜齿圆柱齿轮传动设计计算的基本步骤和内容。

根据具体应用情况，还可进行其他设计计算，例如齿轮材料的选择、润滑方式的选择等。

设计计算的准确性和合理性对减速器的使用寿命和可靠性有重要影响，因此需要在设计过程中严格按照相关规范和标准进行。

直齿圆柱齿轮与斜齿圆柱齿轮传动特点一、引言齿轮传动是机械传动中常用的一种形式，可以将输入的旋转运动转化为输出的旋转运动，具有传递大扭矩、高效率、稳定性好等特点。

直齿圆柱齿轮和斜齿圆柱齿轮是两种常见的齿轮传动形式，本文将从传动特点方面进行比较和分析。

二、直齿圆柱齿轮传动特点1. 传动精度低直齿圆柱齿轮的主要缺陷是其传动精度低。

由于直齿圆柱齿轮的啮合面积小，容易产生啮合误差和摩擦损失，导致传动精度下降。

2. 噪声大直齿圆柱齿轮在工作时会产生较大噪声，这是因为它们的啮合面积小、啮合时冲击力大以及表面质量差等因素导致的。

3. 适用范围窄由于其缺陷较多，直齿圆柱齿轮只适用于低速、中小功率和非精密传动等场合，而在高速、高精度和大功率传动中很少使用。

三、斜齿圆柱齿轮传动特点1. 传动精度高斜齿圆柱齿轮的主要优点是其传动精度高。

由于斜齿圆柱齿轮的啮合面积大，啮合时冲击力小，因此能够保证较高的传动精度。

2. 噪声小相对于直齿圆柱齿轮，斜齿圆柱齿轮在工作时产生的噪声较小。

这是因为它们的啮合面积大、啮合时冲击力小以及表面质量好等因素导致的。

3. 适用范围广由于其优点较多，斜齿圆柱齿轮适用范围广泛。

它们可以用于高速、高精度和大功率传动等场合，并且在各种机器中都有广泛应用。

四、比较分析从上述分析可以看出，直齿圆柱齿轮和斜齿圆柱齿轮各有优缺点。

直齿圆柱齿轮传动精度低、噪声大、适用范围窄，但成本较低；而斜齿圆柱齿轮传动精度高、噪声小、适用范围广，但成本较高。

因此，在具体应用中需要根据实际情况选择合适的齿轮传动形式。

五、结论综上所述，直齿圆柱齿轮和斜齿圆柱齿轮都是常见的齿轮传动形式。

它们各有优缺点，在具体应用中需要根据实际情况选择合适的传动形式。

同时，随着科技的不断进步和发展，新型的高效、高精度的齿轮传动形式也在不断涌现，并且得到了广泛应用。

斜齿圆柱齿轮的传动特点
斜齿圆柱齿轮是一种常见的传动装置，具有以下传动特点：
1. 传动平稳：由于齿轮齿面是斜面，所以齿轮在传动过程中接触点的相对速度较小，传动平稳，振动和噪音较小。

2. 传动效率高：斜齿轮传动的传动效率较高，一般可达到95%以上。

3. 传动能力强：由于齿轮齿面是斜面，所以齿轮的接触点较多，能够分担更大的载荷，传动能力强。

4. 传动比稳定：斜齿圆柱齿轮的传动比与齿轮的不变齿距无关，只与齿轮的修形参数有关，对工作温度、轴向力等变化较稳定。

5. 安装和调整较简单：斜齿圆柱齿轮的安装和调整相对简单，只需要调整齿轮的中心距和齿轮的倾斜角度即可。

需要注意的是，斜齿圆柱齿轮也有一些缺点，如齿面磨损大，精度要求高，制造和加工难度较大等。

在实际应用中，根据具体情况选择合适的传动装置。

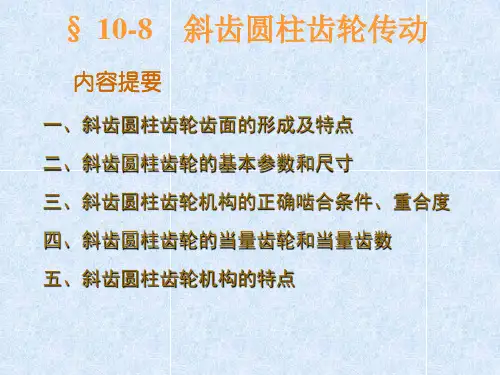

4.8斜齿圆柱齿轮传动一．斜齿圆柱齿轮齿廓曲面的形成及啮合特点直线KK的轨迹－直齿轮的齿廓曲面啮合特点:沿齿宽同时进入或退出啮合。

突然加载或卸载，运动平稳性差，冲击、振动和噪音大。

斜直线KK的轨迹－斜齿轮的齿廓曲面→螺旋线渐开面βb－基圆柱上的螺旋角，两轮齿螺旋角方向相反。

啮合特点:接触线长度的变化：短→长→短，同时啮合轮齿对数多，重合度大，加载、卸载过程逐渐进行→传动平稳、冲击、振动和噪音较小，适宜高速、重载传动。

齿面接触线始终与K-K线平行并且位于两基圆的公切面内。

斜齿轮端面齿廓曲线为标准渐开线，相当于直齿圆柱齿轮传动，满足定传动比要求。

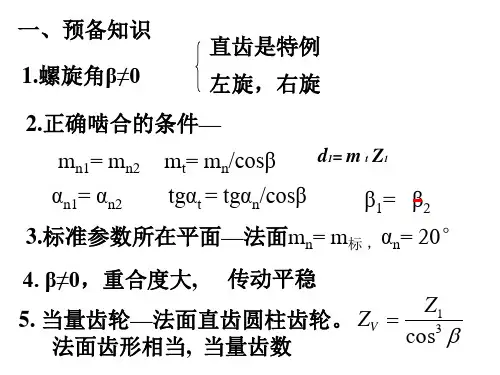

二．斜齿圆柱齿轮传动的几何参数和尺寸计算两个螺旋角:基圆柱螺旋角βb ，分度圆柱螺旋角β（基本参数） 斜齿圆柱齿轮与直齿圆柱齿轮的根本区别在螺旋角β＞0，由此导致各截面上参数的不同。

β的取值：8－12°术语：端面―与轴线垂直的平面 法面―与轮齿垂直的平面βb 与分度圆柱螺旋角β的关系z P d tg πβ=，z bb P d tg πβ=两式相比：t bb dd tg tg αββcos == 或 t btg tg αββcos =t α― 端面压力角P t ―端面齿距，P n ―法面齿距βcos t n P P =，或 βcos /n t P P =齿距与模数的关系为：n n m P π=，t t m P π=故t m 与n m 的关系为：βcos t n m m =，或 βcos /n t m m =重要慨念：1．斜齿圆柱齿轮在端面上具有标准渐开线，故齿轮基本尺寸计算在端面上进行（d 、d f 、d a 、d b 、a ）。

2．斜齿圆柱齿轮的加工，在垂直于法面上沿齿向进刀，故在法面上具有标准模数n m 、标准压力角n α、标准齿顶高系数*a h 和标准齿顶间隙系数*C 。

端面压力角和法面压力角的关系：βααcos /n t tg tg = （P180）分度圆直径：βcos /n t zm zm d ==法面上*a h 和*C 具有标准值，故：n a a m h h *=，n af m C h h )(**+=，n a f a m C h h h h )2(**+=+= d 、d f 、d a 、d b 的计算与直齿圆柱齿轮相同。
