有关泵压计算的相关公式有关泵压计算的相关公式（可供参考）为响应公司提速提效工作安排，发挥高压喷射钻井优势，特对钻井泵压计算的有关方法进行总结，供公司内部参考。
此公式分为理论计算方法和实测方法，理论计算方法一般来说太繁琐，实测方法简单易行。
理论计算法一、钻头压力降△P b△P b = K b×Q2△P b—钻头（喷嘴）压力降，MPaQ—钻井液流量，即排量，L/SK b—钻头（喷嘴）压降系数，无因次量K b=554.4ρ／A2Jρ—钻井液密度，g/cm3A J—喷嘴截面积，mm2可近似计算△P b =890ρQ2／（d21+ d22 + ……+d2n）2d1、d2、……d n—喷嘴直径，mm二、地面管汇压力损耗△P g△P g=K g×Q1.8△P g—地面管汇压力损耗，MPaK g—地面管汇压力损耗系数K g=3.767×ρ0.8×μ0.2pvμpv=θ600－θ300，mPa.s其中，θ600、θ300分别为旋转粘度计600r/min，300r/min的读数。
三、循环压力损耗△P cs=△P pi +△P ci +△P pa +△P ca（一）管内循环压力损耗1、钻杆内△P pi△P pi=K pi×L p×Q1.8其中K pi =7628×ρ0.8×μ0.2pv／d4.8pi△P pi—钻杆内循环压力损耗，MPaK pi—钻杆内循环压力损耗系数，无因次量L p—钻杆长度，md pi—钻杆内径，mm2、钻铤内△P ci△P ci=K ci×L c×Q1.8其中K ci =7628×ρ0.8×μ0.2pv／d4.8ci△P ci—钻铤内循环压力损耗，MPaK ci—钻铤内循环压力损耗系数，无因次量L c—钻铤长度，md ci—钻铤内径，mm（二）管外循环压力损耗1、钻杆外△P pa△P pa=K pa×L p×Q1.8K pa =7628×ρ0.8×μ0.2pv／（d h- d p）3（d h+d p）1.8△P pa—钻杆外循环压力损耗，MPaK pa—钻杆外循环压力损耗系数，无因次量d h—井眼直径，mmd p—钻杆外径，mm2、钻铤外△P ca△P ca=K ca×L c×Q1.8K ca =7628×ρ0.8×μ0.2pv／（d h- d c）3（d h+d c）1.8△P ca—钻杆外循环压力损耗，MPaK ca—钻杆外循环压力损耗系数，无因次量d h—井眼直径，mmd c—钻铤外径，mm最后计算泵压：P=△P b +△P g +△P cs钻井液环空返速：V a=1273Q／（d h2- d p2）岩屑滑落速度：V s=0.071d rc（ρrc-ρ）0.667／（ρ×μf）0.333 d rc—岩屑直径，mmρrc—岩屑密度，g/cm3（一般取值2.5 g/cm3）μf—视粘度，mPa.sμf =μpv+0.112［τyp（d h- d p）／V a］τyp—屈服值（动切力），Pa。
浅谈钻完井作业中的循环压耗及当量井径摘要：泵压、排量、扭矩、钻压、游车悬重、返出流量是在钻井过程中判断井下情况的最主要的参数。
通过上述参数的变化，不仅可以判断出井下钻具工作是否正常，而且可以初步判断井下复杂情况。
本文在现有计算循环压耗公式的基础上，计算出每口井的当量井径。
当量井径是一个虚拟量，其变化可以反映出泥浆性能、井眼清洁情况。
在井下动力钻具和钻头情况正常的条件下，通过对比邻井的当量井径，来判断泵压和机械钻速是否正常，并结合BZ25-1 C/F平台的钻井数据，证明使用当量井径定量地判断井下情况的可行性。
关键词：当量井径泥浆机械钻速泵压循环1、前言循环系统压力损耗的计算是一个非常复杂的问题。
一方面钻井液是一种非牛顿流体，其流变性变化较大，有多种流型；另一方面钻井液循环系统各部分的尺寸不同，在同一排量下，各部分的流态也不同；且钻井过程中钻柱在井内是旋转的，钻井液在钻柱内和环空中的流动并不是纯粹的轴向流动。
因此，在工程计算上要在精度允许的范围内对循环系统的流动问题进行了适当简化。
2、计算：循环系统的压耗主要是在钻柱内部，环空压耗在数值上较小，整个循环系统全按紊流流态计算，在工程上是可以保证足够精度的。
另外，在紊流流态下，钻井液流动的剪切速率较高，高剪切速率条件下，不同流动形态钻井液的流变性比较接近，将钻井液都看作是宾汉流体，在工程计算中也可以达到足够的精度。
下面以BZ25-1 C1w井8-1/2”井眼计算为例计算井眼循环压耗：C1w8-1/2”井眼钻具组合：8-1/2”＋X/O＋6-3/4”PDM＋8-1/8”STB＋6-1/2”NMDC＋6-1/2”MWD＋6-1/2”NMDC ＋6-1/2”F/V＋6-3/4”（F/J+JAR）＋HWDP14＋5”DP钻至井深4012米时的C1w钻井参数：泵压20.7Mpa；钻头水眼18×3＋16×3；泵速105SPM；钻井泵每冲排量19.575L。

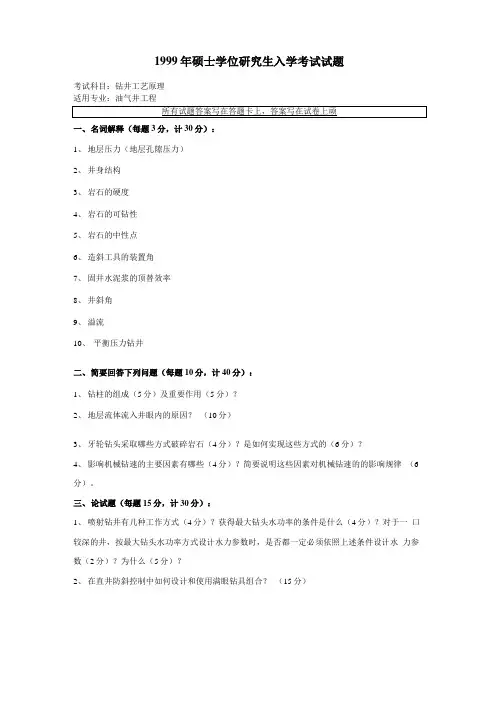

1999年硕士学位研究生入学考试试题考试科目：钻井工艺原理适用专业：油气井工程一、名词解释（每题3分，计30分）：1、地层压力（地层孔隙压力）2、井身结构3、岩石的硬度4、岩石的可钻性5、岩石的中性点6、造斜工具的装置角7、固井水泥浆的顶替效率8、井斜角9、溢流10、平衡压力钻井二、简要回答下列问题（每题10分，计40分）：1、钻柱的组成（5分）及重要作用（5分）？2、地层流体流入井眼内的原因？（10分）3、牙轮钻头采取哪些方式破碎岩石（4分）？是如何实现这些方式的（6分）？4、影响机械钻速的主要因素有哪些（4分）？简要说明这些因素对机械钻速的的影响规律（6 分）。
三、论试题（每题15分，计30分）：1、喷射钻井有几种工作方式（4分）？获得最大钻头水功率的条件是什么（4分）？对于一口较深的井，按最大钻头水功率方式设计水力参数时，是否都一定必须依照上述条件设计水力参数（2分）？为什么（5分）？2、在直井防斜控制中如何设计和使用满眼钻具组合？（15分）2000年硕士学位研究生入学考试试题考试科目：钻井工艺原理适用专业：油气井工程一、解释下列名词或概念（每题3分，计24分）：1、地层孔隙压力2、岩石的塑性系数3、岩石的硬度4、岩石的可钻性5、钻柱的中性点6、造斜工具的装置角7、井斜角和井斜方位角8、井深结构二、简要回答下列问题（计36分）：1、钻柱的组成（5分）及主要作用（5分）？2、牙轮钻头采取哪些方式破碎岩石（4分）？是如何实现这些方式的（6分）？3、提高机械钻速的一般途径如何（6分）？4、钻井液密度选择不合理会给钻井工程带来哪些不良影响（10分）？三、论述或计算题（计40分）：1、简要叙述提高钻头水力参数（钻头压降和钻头水功率）的主要途径（8分）？2、试述提高水泥顶替效率的主要措施（8分）？3、钻进215.9mm垂直井眼，设计最大钻压为150kN，钻井液密诉咨，|。
钻柱组合为：？158.8mm钻铤+? 114.3mm钻杆+? 108mm方钻杆，其中钻铤在空气中的每米重量为 1.3kN，长度9.4m，钢材密度后王一法.. |。
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载泥浆各类计算公式地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容※各重压力的计算注:1MPa(兆帕)=10.194Kgf（千克力）/厘米2 =1000Kpa(千帕)粗略计算时可认为0.1 Map = 1Kgf/厘米2 = 100 Kpa一.地层·井筒内·地层孔隙, （千克力）Kgf/厘米2=重力加速度,0.00981×地层(井筒内) 液体密度, g/cm3×井深/m(1～2)举例:某井深2000米, 所用泥浆密度为1．20；求井底的静液柱压力·地层静液柱压力·井筒内静液柱压力·地层孔隙压力解:1. 井底静液柱压力,MPa =1.20×0.00981×2000=23.5 MPa2．地层·井筒内静液柱压力·地层孔隙压力, 千克力Kgf /厘米2=0.00981×1.20×2000=235千克力/厘米2二.压力梯度－地层的各种随压力地层所处的垂直深度的增加而升高，垂直深度每增加1米（或其他长度单位）压力增加的数值称为压力梯度;通常以千克力/厘米2·米（Kg/cm2·m）作单位;计算：a．压力梯度, 千克力(Kgf) /厘米2·米=压力, 千克/厘米2÷深(高)度/米;b1．压力梯度, KPa/米=静液压力KPa÷液柱高度/mb2．压力梯度, KPa/米=液体密度×9.81※泥浆加重剂用量的计算泥浆加重剂用量/吨={原浆体积/m3×重晶石密度× (欲加重泥浆密度-原浆密度)} ÷(加重剂密度-欲加重泥浆密度)※混浆密度计算混浆密度g/cm3 =(原浆密度×原浆体积m3 +混浆密度×混浆体积m3)÷（原浆体积m3+混浆体积m3）※聚合物胶液的配制列：欲配制水：大分子：中（小）分子：=100 m3：0.5t：0.2t的聚合物胶液40m3,大.小分子各需多少?计算：一．大分子量=40m3×0.5％(吨)﹦0.2(吨)二．小分子量﹦40 m3×0.2％=0.08(吨)※压井时泥浆密度的计算：1.地层压力，MPa=关井立管压力,MPa+(重力加速度,0.00981×泥浆密度,g/cm3×井深,m)2. 压井时的泥浆密度,g/cm3=(原泥浆密度 + 安全附加泥浆密度,g/cm3 )+( 100×关井立管压力/MPa÷井深/m)例:某井用密度1.20的泥浆钻至1000米时发生井喷, 关井后观察, 立管压力=1.96MPa,Ｐ套=2.94MPa,若取安全附加泥浆密度=1.67 g/cm3 问:关井时应采用泥浆密度为多大合适?解：1.20+{100×（1.96+1.67）}÷1000=1.56 g/cm3的泥浆密度合适※泥浆降低密度所需加水量/m3={原桨体积/m3×(原浆密度-加水稀释后的泥浆密度)}÷(加水稀释后的泥浆密度-水的密度)※泥浆容量计算1.井眼容量/m3﹦{井眼直径2/寸×井深,m}÷20002.泥浆圆罐容量/m3=(3.14÷4)×罐直径2/m×罐高/m※泥浆上返速度的计算,米/秒泥浆上返速度=12.7×{泥浆泵排量,升/秒÷(井径2/cm - 钻具外径2/厘米)}注:井径，钻具一般以英寸为单位:1英寸/in=25.4毫米=2.54厘米※泥浆循环一周的时间/分钟=循环泥浆体积/升÷{60秒×泥浆泵排量（升/秒）}※泥浆从地面到达钻头的时间/分钟=(1000×钻具内容积/m3)÷(60×泥浆泵排量，升/秒)※泥浆从钻头到达地面的时间/分钟=(1000×环空容积/m3)÷ (60×泥浆泵排量，升/秒)※泥浆当量循环密度=井内泥浆密度＋（10×环空循环压力损失，千克/厘米2）÷井深/米※坂土浆的配制1．钙土粉—水：钙土粉：Na2CO3=1000m3：70t：4.2t2．钠土粉—水：钠土粉=100m3：5t※循环周循环周时间（min）=泥浆总体积/L÷(60×泥浆泵排量L/S)上返速度上返速度(m/s) =(12.7×泥浆泵排量L/S) ÷(井径2/cm - 钻具外径2/cm) ※泥浆中处理剂加量计算处理剂的加量%=（液体处理剂体积或固体处理剂重量）÷泥浆体积×100% 在计算时要注意体积单位和重量单位相对应（毫升-克，升-公斤，方-吨）※当量循环密度计算当量循环密度﹦钻井液静密度+动切应力÷18.3（井径cm﹣钻杆直径cm）+速※泥浆泵各种钢套系数泵排量L/S=泵冲×泵钢套系数×上水率※压水眼需重浆体积计算公式0.00981*原浆密度P1*井深=0.00981*井深*混浆密度P2例如井深6530m原浆P：1.77，重浆P：1.99，钻杆内需空80m，求要打多少重浆压水眼0.00981*1.77*6530=0.00981*1.99*XX=混浆密度X=113.38/(0.00981*1.99)X=1.80钻杆内容积=（6530-80）*11.35=73m373*1.99-1.99*Y+1.77*Y=1.80*73Y=原浆体积换算成73*1.99-73*1.80=1.99*Y-1.77*Y73*(1.99-1.80)/(1.99-1.77)73-Y=重浆体积。

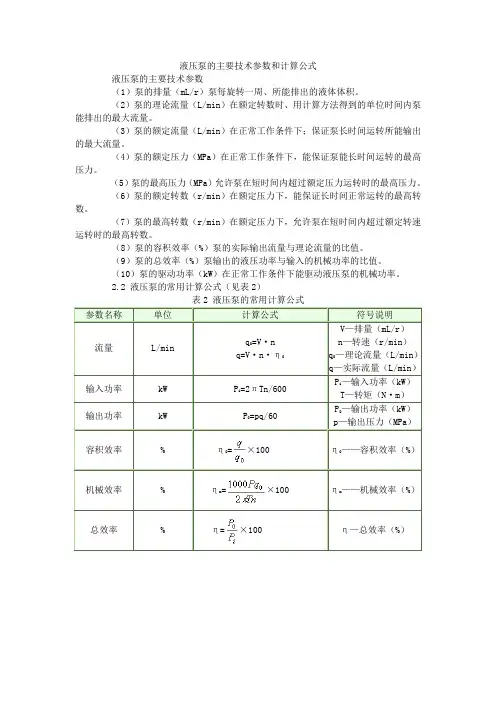

液压泵的主要技术参数和计算公式
液压泵的主要技术参数
（1）泵的排量（mL/r）泵每旋转一周、所能排出的液体体积。
（2）泵的理论流量（L/min）在额定转数时、用计算方法得到的单位时间内泵能排出的最大流量。
（3）泵的额定流量（L/min）在正常工作条件下；保证泵长时间运转所能输出的最大流量。
（4）泵的额定压力（MPa）在正常工作条件下，能保证泵能长时间运转的最高压力。
（5）泵的最高压力（MPa）允许泵在短时间内超过额定压力运转时的最高压力。
（6）泵的额定转数（r/min）在额定压力下，能保证长时间正常运转的最高转数。
（7）泵的最高转数（r/min）在额定压力下，允许泵在短时间内超过额定转速运转时的最高转数。
（8）泵的容积效率（%）泵的实际输出流量与理论流量的比值。
（9）泵的总效率（%）泵输出的液压功率与输入的机械功率的比值。
（10）泵的驱动功率（kW）在正常工作条件下能驱动液压泵的机械功率。
2.2 液压泵的常用计算公式（见表2）
= ×100
= ×100
=。
钻井常用计算公式钻井常用计算公式高压喷射钻井常用公式机泵条件——泵的最大允许输出功率：N允泵=N额泵*η机*η容（马力）式中：N允泵——泵的最大允许输出功率（马力）；N额泵——泵的额定功率（马力）；η机——机械效率（通常为80~85%）；η容——容积效率（通常为80%）。
泵的实用功率：N实泵=P总*Q/7.5（马力）式中：N实泵——泵的实用功率（马力）P总——总泵压（公斤／厘米２）Q——排量升／秒）功率分配关系：N实泵＝Ｎ循＋Ｎ嘴（马力）或：喷嘴功率分配比值＝Ｎ嘴／Ｎ泵式中：Ｎ循——循环系统功率损耗（马力）Ｎ嘴——喷嘴水马力（马力）。
压呼分配关系：Ｐ总＝Ｐ循＋Ｐ嘴（公斤／厘米２）或：喷嘴压力分配比值＝Ｐ嘴／Ｐ总式中：Ｐ循——循环系统压力损耗（压耗）（公斤／厘米２）Ｐ嘴——喷嘴压降（压降）（公斤／厘米２）喷嘴压力降：Ｐ嘴＝0.82ρＱ２／Ｃ２de4（公斤／厘米２）式中：ρ——泥浆密度（比重）（克／厘米３）Ｑ——排量（升／秒）Ｃ——流量系数，由试验确定，常用喷嘴为0.95~0.985 de——喷嘴相当直径（厘米）de＝nd嘴２n——喷嘴数目d嘴——喷嘴直径（厘米）当n=3时，dc＝1.732d嘴循环系统压力损耗（压耗）Ｐ循＝ＫrＱ２（公斤／厘米２）式中；Ｋ——压力损失系数（0.034）r——泥浆比重（克／厘米３）喷嘴=P嘴*Q／7.5＝0.11*ρＱ３／Ｃ２de4（马力）中单位与符号同（５）式式喷射速度：Ｖ嘴＝12.74ＣＱ／de２（米／秒）中单位与符号同（５）式式Ｖ嘴——喷速（米／秒）射流冲击力：Ｆ冲＝n rf0Ｖ嘴2/g(公斤)式中：Ｆ冲——射流冲击力（公斤）n＝——喷嘴数目r＝泥浆比重（克／厘米３）f0——每个喷嘴的横截面积（厘米２）f0——0.25*л d嘴２Ｖ嘴——喷射速度（米／秒）d嘴——喷嘴直径（厘米）g——重力加速度（980厘米／秒２）返回速度：Ｖ返＝12.74Ｑ／（Ｄ井２－Ｄ杆２）（米／秒）式中：Ｖ返——返回速度（米／秒）Ｑ——排量（升／秒）Ｄ井——井径（厘米）Ｄ杆——钻杆外径（厘米）压井基本数据计算关井立管压力：ＰdPd+Pmd=Pp=Pa+Pma式中：Ｐd——关井立管压力，公斤／厘米２Pmd——钻柱内泥浆柱压力，公斤／厘米２Pp——地层压力，PpPa——关井套管压力，公斤／厘米２Ｐma——环空内受侵泥浆柱压力，公斤／厘米２因此：Ｐp＝Pd+0.1* rm*H式中：rm——泥浆比重，（克／厘米３）Ｈ——井深，米。

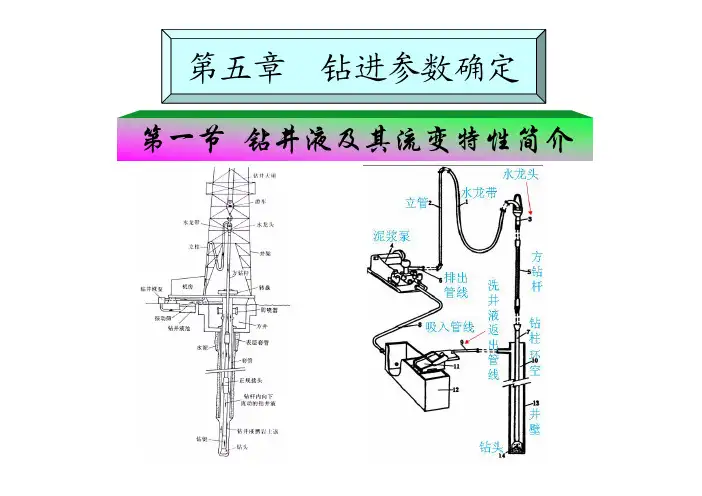

第一节钻井液及其流变特性简介钻井液体系¾牛顿型液体¾塑性型液体（最常见）¾假塑型液体¾膨胀型液体（极少遇到）大多数钻井液属于塑性流型，用淀粉类处理剂配制的钻井液有时呈膨胀流型。
第二节钻进过程基本关系1、钻压对钻速的影响钻压与钻速的关系曲线)(M W v m −∝式中：V m ：为钻速(m/h)；W：为钻压（KN）；M：门限钻压（KN），即图中AB线在钻压轴上的截距，相当于牙齿开始压入地层时的钻压，其值的大小主要取决于岩石性质，并具有较强的地区性。
2、转速对钻速的影响转速与钻速的关系曲线λnv m ∝式中：λ称为转速指数，一般小于1，数值大小主要与岩石性质有关。
n为转速，单位为r/min。
为压差影响系数，定义为实际钻速与本节小结1、掌握：影响钻速的主要因素及其影响规律；门限钻压、牙齿磨损量的概念，修正杨格钻速方程反映的各因素对钻速的影响规律。
2、熟悉：钻井液的功用、组成及分类；钻井液的流动特点。
3、了解：钻井液常用流变模式及其适用的钻井液体系；钻井液流变参数的测量仪器，目前已有的钻速方程及其特点。
作业：第171页第1题。
第三节钻压、转速确定目前在实际工作中，钻头的最优牙齿磨损量（工作时间）、钻压、转速一般都根据钻头生产厂家推荐值，并结合邻近井或邻近区块的经验确定。
教材第151页至152页表6-1到6-4给出了一些钻头的推荐值，实际工作中可查钻头使用手册。
印刷错误纠正：表6-1：第3列第2行，“钻压/kN”应为“钻压（kN/mm）”。
表6-2：第4列第2行，“按直径估算/kN”应为“按直径估算（kN/in）”。
表6-3：第2列第2行，“钻压/kN”应为“钻压（kN/in）”。
第四节钻进循环流动压耗计算3、工作状态¾额定泵压工作状态：¾额定功率工作状态：4、选用提示选缸套时，应选择额定排量等于或略大于需要排量的缸套，这样才能充分发挥泵的能力。

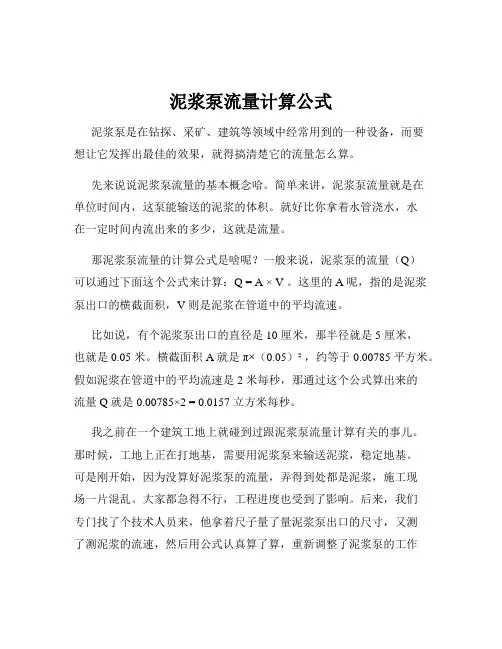

泥浆泵流量计算公式泥浆泵是在钻探、采矿、建筑等领域中经常用到的一种设备，而要想让它发挥出最佳的效果，就得搞清楚它的流量怎么算。
先来说说泥浆泵流量的基本概念哈。
简单来讲，泥浆泵流量就是在单位时间内，这泵能输送的泥浆的体积。
就好比你拿着水管浇水，水在一定时间内流出来的多少，这就是流量。
那泥浆泵流量的计算公式是啥呢？一般来说，泥浆泵的流量（Q）可以通过下面这个公式来计算：Q = A × V 。
这里的 A 呢，指的是泥浆泵出口的横截面积，V 则是泥浆在管道中的平均流速。
比如说，有个泥浆泵出口的直径是 10 厘米，那半径就是 5 厘米，也就是 0.05 米。
横截面积 A 就是π×（0.05）²，约等于 0.00785 平方米。
假如泥浆在管道中的平均流速是 2 米每秒，那通过这个公式算出来的流量 Q 就是 0.00785×2 = 0.0157 立方米每秒。
我之前在一个建筑工地上就碰到过跟泥浆泵流量计算有关的事儿。
那时候，工地上正在打地基，需要用泥浆泵来输送泥浆，稳定地基。
可是刚开始，因为没算好泥浆泵的流量，弄得到处都是泥浆，施工现场一片混乱。
大家都急得不行，工程进度也受到了影响。
后来，我们专门找了个技术人员来，他拿着尺子量了量泥浆泵出口的尺寸，又测了测泥浆的流速，然后用公式认真算了算，重新调整了泥浆泵的工作参数。
嘿，你还别说，调整之后，泥浆输送得稳稳当当，工程也顺利进行下去了。
在实际应用中，要注意这个公式里的每个参数都得测量准确。
比如说，泥浆的流速，如果测量不准确，那算出来的流量就会有偏差。
而且，不同的工况下，泥浆的性质也可能不一样，这也会影响流速和流量。
还有啊，有时候泥浆里可能会有杂质，这会让管道的阻力增加，从而影响流速和流量。
所以，在计算的时候，还得考虑这些因素，对公式进行适当的修正。
总之，泥浆泵流量的计算虽然有个公式，但实际操作起来可没那么简单，得综合考虑各种因素，才能让泥浆泵发挥出最大的作用，保证工程的顺利进行。
第四节 钻井常用计算公式一、井架基础的计算公式（一）基础面上的压力P 基= 式中：P 基——基础面上的压力，MPa ；n ——动负荷系数（一般取1.25~1.40）；Q O ——天车台的负荷=天车最大负荷+天车重量，t ；Q B ——井架重量，t ；（二）土地面上的压力P 地=P 基+W式中：P 地——土地面上的压力，MPa;P 基——基础面上的压力，MPa;W ——基础重量，t （常略不计）。
（三）基础尺寸1、顶面积F 1= 式中：F 1——基础顶面积，cm2；B 1——混凝土抗压强度（通常为28.1kg/cm2=0.281MPa)2、底面积F 2= 式中：F 2——基础底面积，cm 2；B 2——土地抗压强度，MPa ；P 地——土地面上的压力，MPa 。
3、基础高度式中：H ——基础高度，m ；F2、F1分别为基础的底面积和顶面积，cm 2；P 基——基础面上的压力，MPa ；B 3——混凝土抗剪切强度（通常为3.51kg/cm 2=0.351MPa ）。
（二）混凝土体积配合比用料计算1、计算公式 nQ O +Q B 4P BPB配合比为1∶m ∶n=水泥∶砂子∶卵石。
根据经验公式求每1m 3混凝土所需的各种材料如下：2、混凝土常用体积配合比及用料量，见表1-69。
表1-69 混凝土常用体积配合比及用料量二、井身质量计算公式（一）直井井身质量计算1、井斜角全角变化率式中：G ab——测量点a和b间井段的井斜全角变化率，（°）/30m；△L ab——测量点a和b间的井段长度，m；αa——测量点a点处的井斜角，°；αb——测量点b点处的井斜角，°；△Φab——测量点a和b之间的方位差，△Φab=Φb-Φa，°。
2、井底水平位移式中：S Z——井底水平位移，m；N O——井口N座标值，m；N n——实际井底N座标值，m；E O——井口E座标值，m；E n——实际井底E座标值，m。
