常见焊接缺陷影像分析

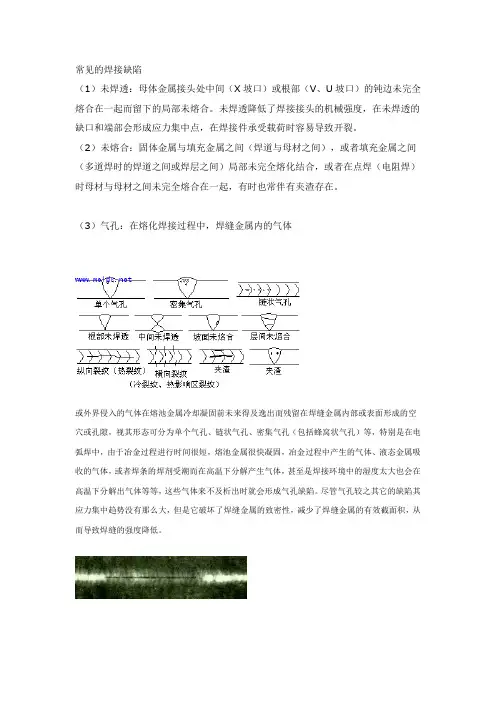

常见的焊接缺陷（1）未焊透：母体金属接头处中间（X坡口）或根部（V、U坡口）的钝边未完全熔合在一起而留下的局部未熔合。

未焊透降低了焊接接头的机械强度，在未焊透的缺口和端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。

（2）未熔合：固体金属与填充金属之间（焊道与母材之间），或者填充金属之间（多道焊时的焊道之间或焊层之间）局部未完全熔化结合，或者在点焊（电阻焊）时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。

（3）气孔：在熔化焊接过程中，焊缝金属内的气体或外界侵入的气体在熔池金属冷却凝固前未来得及逸出而残留在焊缝金属内部或表面形成的空穴或孔隙，视其形态可分为单个气孔、链状气孔、密集气孔（包括蜂窝状气孔）等，特别是在电弧焊中，由于冶金过程进行时间很短，熔池金属很快凝固，冶金过程中产生的气体、液态金属吸收的气体，或者焊条的焊剂受潮而在高温下分解产生气体，甚至是焊接环境中的湿度太大也会在高温下分解出气体等等，这些气体来不及析出时就会形成气孔缺陷。

尽管气孔较之其它的缺陷其应力集中趋势没有那么大，但是它破坏了焊缝金属的致密性，减少了焊缝金属的有效截面积，从而导致焊缝的强度降低。

某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，未焊透某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，密集气孔（4）夹渣与夹杂物：熔化焊接时的冶金反应产物，例如非金属杂质（氧化物、硫化物等）以及熔渣，由于焊接时未能逸出，或者多道焊接时清渣不干净，以至残留在焊缝金属内，称为夹渣或夹杂物。

视其形态可分为点状和条状，其外形通常是不规则的，其位置可能在焊缝与母材交界处，也可能存在于焊缝内。

另外，在采用钨极氩弧焊打底+手工电弧焊或者钨极氩弧焊时，钨极崩落的碎屑留在焊缝内则成为高密度夹杂物（俗称夹钨）。

W18Cr4V（高速工具钢）-45钢棒对接电阻焊缝中的夹渣断口照片钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，局部夹渣钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，两侧线状夹渣钢板对接焊缝X射线照相底片V型坡口，钨极氩弧焊打底+手工电弧焊，夹钨（5）裂纹：焊缝裂纹是焊接过程中或焊接完成后在焊接区域中出现的金属局部破裂的表现。

焊缝、铸件缺陷及伪缺陷在X 射线底片上影像特征的分析樊星明一 .单个气孔 (分散气孔 )1.特征和分布状态单个气孔缺陷在焊接内部多呈单一状态均匀分布，在焊缝上部，气孔体积不大 ,呈球状或椭圆形，外表光滑。

2.X 射线检测单个气孔与 X 射线底片上能清晰地显示出气孔的球状，椭圆状轮廓，由于经常采用射线方向与焊缝纵向垂直的透照方法，我们在底片上看到的都是气孔的正投影图象，所以，在 X 射线底片上都不能反映单个气孔缺陷在焊缝横向所处位置，即不能说明单个气孔是在焊缝的上部、中部或下部。

3.形成原因A焊接前未将焊缝坡口处金属上的铁锈、油污和油漆等清理干净。

B电焊条潮湿，水分在电弧高温作用下分解成氢气和氧气等气体，溶解于液态金属中，此时假设焊缝中液态金属凝固过快，熔解气休不能及时自焊缝中逸出。

C由于电弧加热母材温度不够高，焊接速度又过快等不合理工艺因素影响。

二 .链式气孔缺陷1.特征与分布状态链式乞孔在焊缝中呈一直线分布，气孔边沿相互衔接，状如链条，链的中心与焊缝轴线平行。

在埋弧焊中带出现在母材与焊缝之间。

在单面对接焊缝中常出现在焊接底部，链式乞孔缺陷很容易和未焊透缺陷混淆。

为了与未焊透缺陷区别，链状乞孔又称细线气孔。

在焊缝边沿的纵剖面上可以看到链状气孔，在母材与焊缝分界面上呈链环状影像。

在焊缝横剖面上链状气孔是呈单个分布，并有一定距离。

链状气孔之所以有以上所述的分布状态是由于母材与焊缝边界处冷却速度大，液态金属在此处受母材激冷，首先在此处凝固。

而氢气泡在固相外表上形成时消耗的功又小，因此氢气在熔池中析出即在此处元集形成气泡，来不及逸出。

2.X 射线检测链式气孔缺陷在X 射线底片上能清晰地显示出来，有的链环状分布，连续长度有30mm 以上有的那么呈断链状。

一段一段分布在焊缝与母材边沿部位底片上呈暗色图像，在链的边沿可清楚扯到气孔圆形轮廓。

3.形成原因主要是由氢引起的，氢来源于潮湿的助熔剂和没有充分枯燥的焊条涂料中的水分。

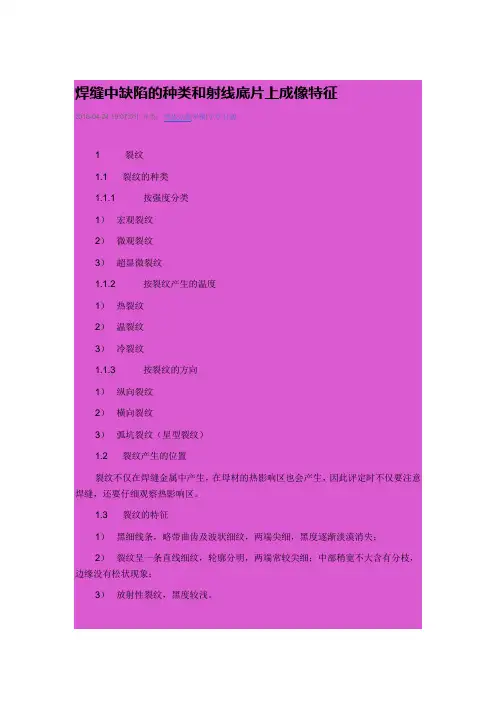

焊缝中缺陷的种类和射线底片上成像特征2010-04-24 19:07:01| 分类：默认分类|举报|字号订阅1 裂纹1.1 裂纹的种类1.1.1 按强度分类1）宏观裂纹2）微观裂纹3）超显微裂纹1.1.2 按裂纹产生的温度1）热裂纹2）温裂纹3）冷裂纹1.1.3 按裂纹的方向1）纵向裂纹2）横向裂纹3）弧坑裂纹（星型裂纹）1.2 裂纹产生的位置裂纹不仅在焊缝金属中产生，在母材的热影响区也会产生，因此评定时不仅要注意焊缝，还要仔细观察热影响区。

1.3 裂纹的特征1）黑细线条，略带曲齿及波状细纹，两端尖细，黑度逐渐淡漠消失；2）裂纹呈一条直线细纹，轮廓分明，两端常较尖细；中部稍宽不大含有分枝，边缘没有松状现象；3）放射性裂纹，黑度较浅。

2 未熔合2.1 分类1）坡口未熔合2）层间未熔合2.2 缺陷特征1）坡口未熔合1.1）缺陷发生在焊缝中心距边缘1/2处左右；1.2）多数是单条或断续状阴影，即使是连续的，也不会太长；1.3）线条比较宽，黑度不太均匀，如果射线束沿着坡口方向透照时，则一侧黑度较高，并笔直线条，另一侧边缘不规则，阴影较浅。

2）层间焊缝金属未熔合2.1）多是薄片状分布在焊缝金属的层间内；2.2）阴影浅薄，黑度不均匀；2.3）线条较宽，断头不规则；2.4）块状3 未焊透3.1 分类1）根部未焊透2）中间未焊透3）无坡口未焊透3.2 缺陷特征1）根部未焊透位于焊缝中间，形貌是笔直一条黑线，线条连续或断续；2）呈条状或带状，其宽窄取决于对缝间隙的大小，如对缝较小，会成一条黑线，但无尾梢；3）阴影的黑度均匀，轮廓明显，当有其他缺陷时，宽度和黑度会有变化，但线条本身仍是一条直线。

4 气孔4.1 分类4.1.1 按形状分类1）单个球状气孔2）链状气孔3）密集气孔4）虫状气孔5）条状气孔6）针状气孔4.1.2 按位置分类1）内部气孔2）表面气孔4.2 缺陷特征4.2.1 手工电弧焊气孔1）多是圆形或近似圆形的小黑点；2）黑度中心较大，并均匀向边缘减小；3) 气孔阴影，边缘轮廓不太明显，原因是气孔在焊缝内部成球形空隙，沿射线中心厚度改变量较大，周围部分较小，透射强度不同所致。

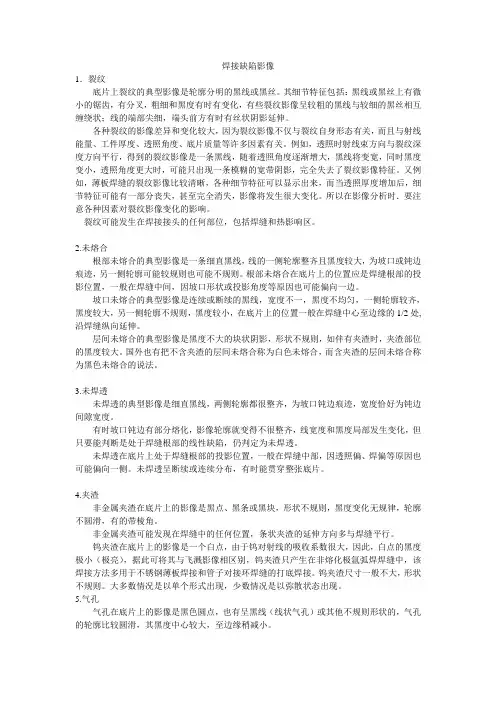

焊接缺陷影像1．裂纹底片上裂纹的典型影像是轮廓分明的黑线或黑丝。

其细节特征包括：黑线或黑丝上有微小的锯齿，有分叉，粗细和黑度有时有变化，有些裂纹影像呈较粗的黑线与较细的黑丝相互缠绕状；线的端部尖细，端头前方有时有丝状阴影延伸。

各种裂纹的影像差异和变化较大，因为裂纹影像不仅与裂纹自身形态有关，而且与射线能量、工件厚度、透照角度、底片质量等许多因素有关。

例如，透照时射线束方向与裂纹深度方向平行，得到的裂纹影像是一条黑线，随着透照角度逐渐增大，黑线将变宽，同时黑度变小，透照角度更大时，可能只出现一条模糊的宽带阴影，完全失去了裂纹影像特征。

又例如，薄板焊缝的裂纹影像比较清晰，各种细节特征可以显示出来，而当透照厚度增加后，细节特征可能有一部分丧失，甚至完全消失，影像将发生很大变化。

所以在影像分析时．要注意各种因素对裂纹影像变化的影响。

裂纹可能发生在焊接接头的任何部位，包括焊缝和热影响区。

2.未熔合根部未熔合的典型影像是一条细直黑线，线的一侧轮廓整齐且黑度较大，为坡口或钝边痕迹，另一侧轮廓可能较规则也可能不规则。

根部未熔合在底片上的位置应是焊缝根部的投影位置，一般在焊缝中间，因坡口形状或投影角度等原因也可能偏向一边。

坡口未熔合的典型影像是连续或断续的黑线，宽度不一，黑度不均匀，一侧轮廓较齐，黑度较大，另一侧轮廓不规则，黑度较小，在底片上的位置一般在焊缝中心至边缘的1/2处,沿焊缝纵向延伸。

层间未熔合的典型影像是黑度不大的块状阴影，形状不规则，如伴有夹渣时，夹渣部位的黑度较大。

国外也有把不含夹渣的层间未熔合称为白色未熔合，而含夹渣的层间未熔合称为黑色未熔合的说法。

3.未焊透未焊透的典型影像是细直黑线，两侧轮廓都很整齐，为坡口钝边痕迹，宽度恰好为钝边间隙宽度。

有时坡口钝边有部分熔化，影像轮廓就变得不很整齐，线宽度和黑度局部发生变化，但只要能判断是处于焊缝根部的线性缺陷，仍判定为未焊透。

未焊透在底片上处于焊缝根部的投影位置，一般在焊缝中部，因透照偏、焊偏等原因也可能偏向一侧。

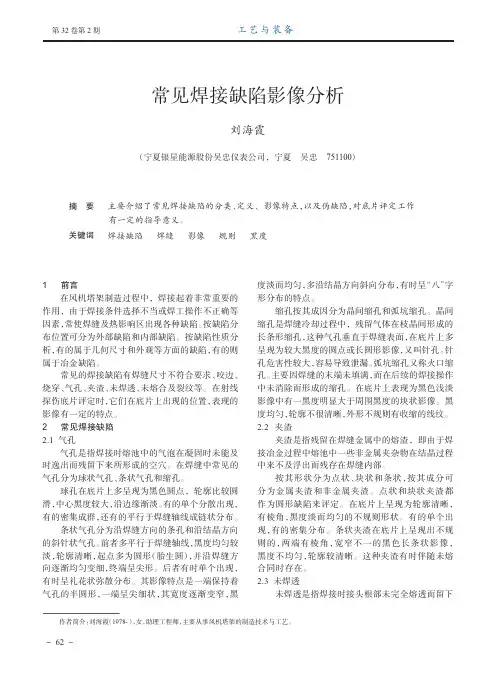

第32卷第2期1前言在风机塔架制造过程中，焊接起着非常重要的作用，由于焊接条件选择不当或焊工操作不正确等因素，常使焊缝及热影响区出现各种缺陷。

按缺陷分布位置可分为外部缺陷和内部缺陷。

按缺陷性质分析，有的属于几何尺寸和外观等方面的缺陷，有的则属于冶金缺陷。

常见的焊接缺陷有焊缝尺寸不符合要求、咬边、烧穿、气孔、夹渣、未焊透、未熔合及裂纹等。

在射线探伤底片评定时，它们在底片上出现的位置，表现的影像有一定的特点。

2常见焊接缺陷2.1气孔气孔是指焊接时熔池中的气泡在凝固时未能及时逸出而残留下来所形成的空穴。

在焊缝中常见的气孔分为球状气孔、条状气孔和缩孔。

球孔在底片上多呈现为黑色圆点，轮廓比较圆滑，中心黑度较大，沿边缘渐淡。

有的单个分散出现，有的密集成群，还有的平行于焊缝轴线成链状分布。

条状气孔分为沿焊缝方向的条孔和沿结晶方向的斜针状气孔。

前者多平行于焊缝轴线，黑度均匀较淡，轮廓清晰，起点多为圆形（胎生圆），并沿焊缝方向逐渐均匀变细，终端呈尖形。

后者有时单个出现，有时呈礼花状弥散分布。

其影像特点是一端保持着气孔的半圆形，一端呈尖细状，其宽度逐渐变窄，黑度淡而均匀，多沿结晶方向斜向分布，有时呈“八”字形分布的特点。

缩孔按其成因分为晶间缩孔和弧坑缩孔。

晶间缩孔是焊缝冷却过程中，残留气体在枝晶间形成的长条形缩孔，这种气孔垂直于焊缝表面，在底片上多呈现为较大黑度的圆点或长圆形影像，又叫针孔。

针孔危害性较大，容易导致泄漏。

弧坑缩孔又称火口缩孔。

主要因焊缝的末端未填满，而在后续的焊接操作中未消除而形成的缩孔。

在底片上表现为黑色浅淡影像中有一黑度明显大于周围黑度的块状影像。

黑度均匀，轮廓不很清晰，外形不规则有收缩的线纹。

2.2夹渣夹渣是指残留在焊缝金属中的熔渣，即由于焊接冶金过程中熔池中一些非金属夹杂物在结晶过程中来不及浮出而残存在焊缝内部。

按其形状分为点状、块状和条状，按其成分可分为金属夹渣和非金属夹渣。

点状和块状夹渣都作为圆形缺陷来评定。

1．外部缺陷在焊缝的表面，用肉眼或低倍放大镜就可看到，如咬边，焊瘤，弧坑，表面气孔和裂纹等。

2．内部缺陷位于焊缝内部，必须通过各种无损检测方法或破坏性试验才能发现。

内部缺陷有未焊透，未熔合，夹渣，气孔，裂纹等，这些缺陷是我们无损检测人员检查的主要对象。

焊缝缺陷的危害性：1、由于缺陷的存在，减少了焊缝的承载截面积，削弱了静力拉伸强度。

2、由于缺陷形成缺口，缺口尖端会发生应力集中和脆化现象，容易产生裂纹并扩展。

3、缺陷可能穿透焊缝，发生泄漏，影响致密性。

焊缝纵向裂纹示意图一、焊缝纵向裂纹X光底片焊缝纵向裂纹1 焊缝纵向裂纹2焊缝纵向裂纹3 焊缝纵向裂纹4焊缝纵向裂纹5 焊缝纵向裂纹6焊缝纵向裂纹7 焊缝纵向裂纹8焊缝纵向裂纹9 焊缝纵向裂纹10焊缝纵向裂纹11 焊缝纵向裂纹12焊缝纵向裂纹13 焊缝纵向裂纹14焊缝纵向裂纹15 焊缝纵向裂纹16焊缝纵向裂纹17 焊缝纵向裂纹18焊缝纵向裂纹19 焊缝纵向裂纹20 纵向裂纹的表面特征是沿焊缝长度方向出现的黑线，它既可以是连续线条，也可以是间断线条。

纵向裂纹影像产生的原因是沿焊缝长度破裂而导致的不连续黑线。

二、热影响区纵向裂纹X光底片热影响区纵裂1 热影响区纵裂2 热影响区撕裂呈线性黑色锯齿状，平行于熔合线，穿晶扩展，表面无明显氧化色彩，属脆性断口的延迟裂纹。

焊缝横向裂纹示意图三、焊缝横向裂纹X光底片焊缝横向裂纹1 焊缝横向裂纹25焊缝横向裂纹3 焊缝横向裂纹4焊缝横向裂纹的表征是横在焊接影像上的一根细小黑线（直线或曲线），它产生的原因是由焊缝上的金属破裂引起的。

当焊接应力为拉应力并与氢的析集和淬火脆化同时发生时，极易产生冷裂纹。

四、母材裂纹X光底片母材裂纹1 母材裂纹2裂纹：材料局部断裂形成的缺陷。

裂纹的分类方法：按延伸方向可分为纵向裂纹、横向裂纹、辐射状裂纹；按发生部位可分为焊缝裂纹、热影响区裂纹、熔合区裂纹、焊趾裂纹、弧坑裂纹、母材裂纹；按发生条件和时机可分为热裂纹、冷裂纹、再热裂纹。

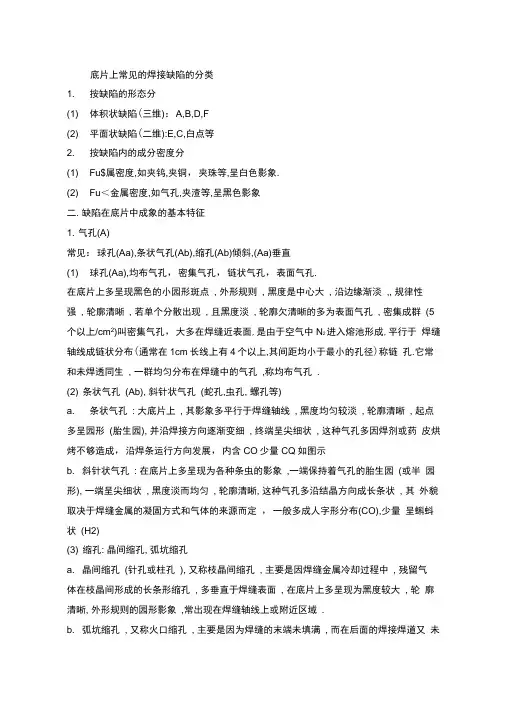

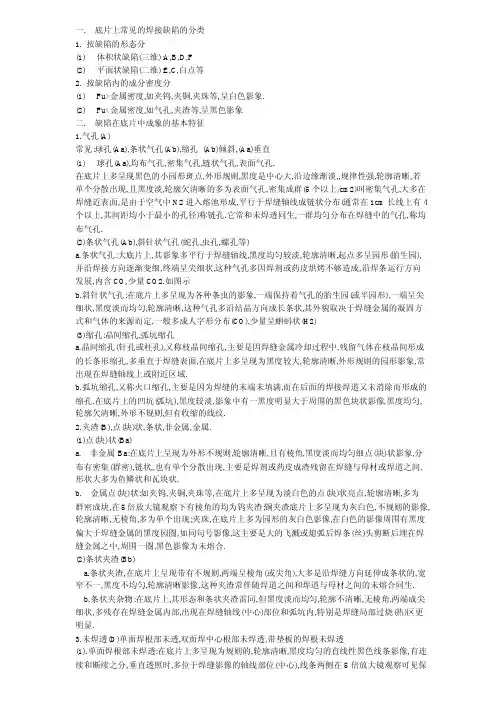

一.底片上常见的焊接缺陷的分类1.按缺陷的形态分(1)体积状缺陷(三维):A,B,D,F(2)平面状缺陷(二维):E,C,白点等2.按缺陷内的成分密度分(1)Fu>金属密度,如夹钨,夹铜,夹珠等,呈白色影象.(2)Fu<金属密度,如气孔,夹渣等,呈黑色影象二.缺陷在底片中成象的基本特征1.气孔(A)常见:球孔(Aa),条状气孔(Ab),缩孔(Ab)倾斜,(Aa)垂直(1)球孔(Aa),均布气孔,密集气孔,链状气孔,表面气孔.在底片上多呈现黑色的小园形斑点,外形规则,黑度是中心大,沿边缘渐淡,,规律性强,轮廓清晰,若单个分散出现,且黑度淡,轮廓欠清晰的多为表面气孔,密集成群(5个以上/cm2)叫密集气孔,大多在焊缝近表面,是由于空气中N2进入熔池形成,平行于焊缝轴线成链状分布(通常在1cm长线上有4个以上,其间距均小于最小的孔径)称链孔.它常和未焊透同生,一群均匀分布在焊缝中的气孔,称均布气孔.(2)条状气孔(Ab),斜针状气孔(蛇孔,虫孔,螺孔等)a.条状气孔:大底片上,其影象多平行于焊缝轴线,黑度均匀较淡,轮廓清晰,起点多呈园形(胎生园),并沿焊接方向逐渐变细,终端呈尖细状,这种气孔多因焊剂或药皮烘烤不够造成,沿焊条运行方向发展,内含CO,少量CO2.如图示b.斜针状气孔:在底片上多呈现为各种条虫的影象,一端保持着气孔的胎生园(或半园形),一端呈尖细状,黑度淡而均匀,轮廓清晰,这种气孔多沿结晶方向成长条状,其外貌取决于焊缝金属的凝固方式和气体的来源而定,一般多成人字形分布(CO),少量呈蝌蚪状(H2)(3)缩孔:晶间缩孔,弧坑缩孔a.晶间缩孔(针孔或柱孔),又称枝晶间缩孔,主要是因焊缝金属冷却过程中,残留气体在枝晶间形成的长条形缩孔,多垂直于焊缝表面,在底片上多呈现为黑度较大,轮廓清晰,外形规则的园形影象,常出现在焊缝轴线上或附近区域.b.弧坑缩孔,又称火口缩孔,主要是因为焊缝的末端未填满,而在后面的焊接焊道又未消除而形成的缩孔,在底片上的凹坑(弧坑),黑度较淡,影象中有一黑度明显大于周围的黑色块状影像,黑度均匀,轮廓欠清晰,外形不规则,但有收缩的线纹.2.夹渣(B),点(块)状,条状,非金属,金属.(1)点(块)状(Ba)a.非金属Ba:在底片上呈现为外形不规则,轮廓清晰,且有棱角,黑度淡而均匀细点(块)状影象,分布有密集(群密),链状,,也有单个分散出现,主要是焊剂或药皮成渣残留在焊缝与母材或焊道之间,形状大多为鱼鳞状和瓦块状.b.金属点(块)状:如夹钨,夹铜,夹珠等,在底片上多呈现为淡白色的点(块)状亮点,轮廓清晰,多为群密成块,在5倍放大镜观察下有棱角的均为钨夹渣;铜夹渣底片上多呈现为灰白色,不规则的影像,轮廓清晰,无棱角,多为单个出现;夹珠,在底片上多为园形的灰白色影像,在白色的影像周围有黑度偏大于焊缝金属的黑度园圏,如同句号影像,这主要是大的飞溅或熄弧后焊条(丝)头剪断后埋在焊缝金属之中,周围一圏,黑色影像为未熔合.(2)条状夹渣(Bb)a.条状夹渣,在底片上呈现带有不规则,两端呈棱角(或尖角),大多是沿焊缝方向延伸成条状的,宽窄不一,黑度不均匀,轮廓清晰影像,这种夹渣常伴随焊道之间和焊道与母材之间的未熔合同生.b.条状夹杂物:在底片上,其形态和条状夹渣雷同,但黑度淡而均匀,轮廓不清晰,无棱角,两端成尖细状,多残存在焊缝金属内部,出现在焊缝轴线(中心)部位和弧坑内,特别是焊缝局部过烧(热)区更明显.3.未焊透(D)单面焊根部未透,双面焊中心根部未焊透,带垫板的焊根未焊透(1).单面焊根部未焊透:在底片上多呈现为规则的,轮廓清晰,黑度均匀的直线性黑色线条影像,有连续和断续之分,垂直透照时,多位于焊缝影像的轴线部位(中心),线条两侧在5倍放大镜观察可见保留钝边加工痕迹,其宽度是依据焊根间隙大小而定,两端无尖角,(在用压力容器未焊透应注意在其影像中间及两端有无出现更细更黑的线纹,有则为未焊透开裂),它常伴随着根部内凹,错口影像. (2)双面焊X坡口中心未焊透,在底片上多呈现为规则的,轮廓清晰,黑度均匀的直线性黑色线条,垂直透照时,位于焊缝影像中间部位,在5倍放大镜下观察,明显可见黑线两侧保留原钝边加工痕迹,常伴有链孔和点状夹渣,有断续和连续之分.(3)带垫板的焊根未焊透:在底片上常出现在钝边的一侧(或两个钝边均有)其外形较规则,靠钝边侧保留钝边加工痕迹(直边状),靠焊缝中心呈不规则,有曲齿或弧曲状,黑度均匀,轮廓清晰,有断续和连续之分4.未熔合（C）可分为坡口未熔合，焊道之间未熔合，单面焊根部未熔合a．坡口未熔合：V型未熔合，U型未熔合a.1V型（X型）：在底片上焊缝影像的两侧边缘区，呈灰黑色条云状，靠母材侧呈直线状（保留坡口加工痕迹），靠焊缝中心侧变为弯曲状（有时为曲齿状），垂直透照时，黑度较淡，轮廓靠焊缝中心侧不清晰，沿坡口面方向透照时，会获得黑度大，轮廓清晰，近似于线状细夹渣的影像，在5倍放大镜观察下，可见靠母材侧保留坡口加工痕迹（直线性），靠焊缝中心侧仍为弯曲状，该缺陷多伴随夹渣同生，故又称黑色未熔合，若不含渣，多为气隙，故又称白色未熔合a.2U型（双U型）：垂直透照时，在底片上焊缝影像的两侧边缘区内，可见直线状的黑色线条，如同未焊透影像，但在5倍放大镜下观察仍可见靠母材侧具有坡口加工痕迹（直线状）而靠焊缝中心侧可见有曲齿状，并在此侧伴有点状气孔，黑色均匀，轮廓清晰，也常伴有夹渣，倾斜透照时，形态和V型相似b.焊道之间未熔合b.1并排焊道之间未熔合:垂直透照时,在底片上多呈现黑线条,黑度不均匀,轮廓不清晰,两端无尖角，外形不规则，大多沿焊缝方向，在5倍放大镜下观察其轮廓线有散焦特征（即无黑度无梯度边界线）b.2层间未熔合（上下焊道之间）:垂直透照时，在底片上多呈现为淡黑色，黑度均匀的影像，外形不规则，轮廓欠清晰，与内凹，凹坑影像相似，但黑度变化不同。

底片上常见的焊接缺陷的分类1. 按缺陷的形态分(1) 体积状缺陷(三维)：A,B,D,F(2) 平面状缺陷(二维):E,C,白点等2. 按缺陷内的成分密度分(1) Fu$属密度,如夹钨,夹铜，夹珠等,呈白色影象.(2) Fu＜金属密度,如气孔,夹渣等,呈黑色影象二. 缺陷在底片中成象的基本特征1. 气孔(A)常见：球孔(Aa),条状气孔(Ab),缩孔(Ab)倾斜,(Aa)垂直(1) 球孔(Aa),均布气孔，密集气孔，链状气孔，表面气孔.在底片上多呈现黑色的小园形斑点, 外形规则, 黑度是中心大, 沿边缘渐淡,, 规律性强, 轮廓清晰, 若单个分散出现, 且黑度淡, 轮廓欠清晰的多为表面气孔, 密集成群(5 个以上/cm2)叫密集气孔，大多在焊缝近表面,是由于空气中N2进入熔池形成,平行于焊缝轴线成链状分布(通常在1cm长线上有4个以上,其间距均小于最小的孔径)称链孔.它常和未焊透同生, 一群均匀分布在焊缝中的气孔,称均布气孔.(2) 条状气孔(Ab), 斜针状气孔(蛇孔,虫孔, 螺孔等)a. 条状气孔: 大底片上, 其影象多平行于焊缝轴线, 黑度均匀较淡, 轮廓清晰, 起点多呈园形(胎生园), 并沿焊接方向逐渐变细, 终端呈尖细状, 这种气孔多因焊剂或药皮烘烤不够造成，沿焊条运行方向发展，内含CO少量CQ如图示b. 斜针状气孔: 在底片上多呈现为各种条虫的影象,一端保持着气孔的胎生园(或半园形), 一端呈尖细状, 黑度淡而均匀, 轮廓清晰, 这种气孔多沿结晶方向成长条状, 其外貌取决于焊缝金属的凝固方式和气体的来源而定，一般多成人字形分布(CO),少量呈蝌蚪状(H2)(3) 缩孔: 晶间缩孔, 弧坑缩孔a. 晶间缩孔(针孔或柱孔), 又称枝晶间缩孔, 主要是因焊缝金属冷却过程中, 残留气体在枝晶间形成的长条形缩孔, 多垂直于焊缝表面, 在底片上多呈现为黑度较大, 轮廓清晰, 外形规则的园形影象,常出现在焊缝轴线上或附近区域.b. 弧坑缩孔, 又称火口缩孔, 主要是因为焊缝的末端未填满, 而在后面的焊接焊道又未消除而形成的缩孔,在底片上的凹坑（弧坑）, 黑度较淡, 影象中有一黑度明显大于周围的黑色块状影像, 黑度均匀, 轮廓欠清晰, 外形不规则, 但有收缩的线纹.2. 夹渣（B）,点（块）状，条状,非金属,金属.⑴点（块）状（Ba）a. 非金属Ba:在底片上呈现为外形不规则，轮廓清晰，且有棱角，黑度淡而均匀细点（块）状影象, 分布有密集（群密）, 链状,, 也有单个分散出现, 主要是焊剂或药皮成渣残留在焊缝与母材或焊道之间, 形状大多为鱼鳞状和瓦块状.b. 金属点（块）状:如夹钨,夹铜,夹珠等,在底片上多呈现为淡白色的点（块）状亮点, 轮廓清晰, 多为群密成块, 在5倍放大镜观察下有棱角的均为钨夹渣;铜夹渣底片上多呈现为灰白色,不规则的影像,轮廓清晰,无棱角,多为单个出现;夹珠,在底片上多为园形的灰白色影像, 在白色的影像周围有黑度偏大于焊缝金属的黑度园圏, 如同句号影像,这主要是大的飞溅或熄弧后焊条（丝）头剪断后埋在焊缝金属之中,周围一圏, 黑色影像为未熔合.（2）条状夹渣（Bb）a. 条状夹渣,在底片上呈现带有不规则,两端呈棱角（或尖角）, 大多是沿焊缝方向延伸成条状的, 宽窄不一, 黑度不均匀, 轮廓清晰影像, 这种夹渣常伴随焊道之间和焊道与母材之间的未熔合同生.b. 条状夹杂物: 在底片上, 其形态和条状夹渣雷同, 但黑度淡而均匀, 轮廓不清晰, 无棱角, 两端成尖细状, 多残存在焊缝金属内部, 出现在焊缝轴线（中心）部位和弧坑内, 特别是焊缝局部过烧（热）区更明显.3. 未焊透（D）单面焊根部未透，双面焊中心根部未焊透，带垫板的焊根未焊透（1）. 单面焊根部未焊透:在底片上多呈现为规则的,轮廓清晰,黑度均匀的直线性黑色线条影像, 有连续和断续之分, 垂直透照时,多位于焊缝影像的轴线部位（中心）, 线条两侧在 5 倍放大镜观察可见保留钝边加工痕迹, 其宽度是依据焊根间隙大小而定, 两端无尖角,（在用压力容器未焊透应注意在其影像中间及两端有无出现更细更黑的线纹, 有则为未焊透开裂）, 它常伴随着根部内凹, 错口影像.（2）双面焊X坡口中心未焊透，在底片上多呈现为规则的，轮廓清晰,黑度均匀的直线性黑色线条,垂直透照时,位于焊缝影像中间部位,在 5 倍放大镜下观察,明显可见黑线两侧保留原钝边加工痕迹, 常伴有链孔和点状夹渣, 有断续和连续之分.（3）带垫板的焊根未焊透: 在底片上常出现在钝边的一侧（或两个钝边均有）其外形较规则, 靠钝边侧保留钝边加工痕迹（直边状）, 靠焊缝中心呈不规则,有曲齿或弧曲状, 黑度均匀,轮廓清晰,有断续和连续之分4. 未熔合（C）可分为坡口未熔合，焊道之间未熔合，单面焊根部未熔合a.坡口未熔合：V型未熔合，U型未熔合a.1 V型（X型）：在底片上焊缝影像的两侧边缘区，呈灰黑色条云状，靠母材侧呈直线状（保留坡口加工痕迹），靠焊缝中心侧变为弯曲状（有时为曲齿状），垂直透照时，黑度较淡，轮廓靠焊缝中心侧不清晰，沿坡口面方向透照时，会获得黑度大，轮廓清晰，近似于线状细夹渣的影像，在 5 倍放大镜观察下，可见靠母材侧保留坡口加工痕迹（直线性），靠焊缝中心侧仍为弯曲状，该缺陷多伴随夹渣同生，故又称黑色未熔合，若不含渣，多为气隙，故又称白色未熔合a. 2 U 型（双U型）：垂直透照时，在底片上焊缝影像的两侧边缘区内，可见直线状的黑色线条，如同未焊透影像，但在 5 倍放大镜下观察仍可见靠母材侧具有坡口加工痕迹（直线状）而靠焊缝中心侧可见有曲齿状，并在此侧伴有点状气孔，黑色均匀，轮廓清晰，也常伴有夹渣，倾斜透照时，形态和V型相似b. 焊道之间未熔合b.1 并排焊道之间未熔合:垂直透照时,在底片上多呈现黑线条,黑度不均匀, 轮廓不清晰, 两端无尖角，外形不规则，大多沿焊缝方向，在5倍放大镜下观察其轮廓线有散焦特征（即无黑度无梯度边界线）。

常见焊接缺陷及图示
常见的缺陷有：裂纹、焊瘤、烧穿、弧坑、气孔、夹渣、咬边、未熔合、未焊透等，以及焊缝尺寸不符合要求、焊缝成形不良（如：长度不足，高度不足，未满焊）等。

1.气孔：
修复方法:打磨去除该段焊缝，重新焊接。

修复方法:打磨去除该段焊缝，重新焊接。

2.砂眼（焊接时气体或杂质在焊接构件内部或表面形成的小孔）
修复方法:打磨去除所有影响焊缝，重新焊接。

3.缩孔（焊接后在冷凝过程中收缩而产生的孔洞，形状不规则，孔壁粗糙，一般位于铸件的热节处。

）
修复方法:打磨去除所有影响焊缝，重新焊接。

4.焊瘤（金属物在焊接过程中,通过电流造成金属焊点局部高温熔化，液体金属凝固时，在自重作用下金属流淌
形成的微小疙瘩）
修复方法:打磨去除该段重新焊接5.咬边（烧筋）
修复方法:重新焊接
6.弧坑（在焊接收尾处形成低于焊缝高度的凹陷坑）
修复方法:打磨去除该段重新焊接7.焊缝不均匀
修复方法:重新焊接
8.焊接裂缝
修复方法:打磨去除该段重新焊接
9.未焊透（未焊透指母材金属未熔化，焊缝金属没有进入接头根部的现象）
修复方法:打磨去除该段重新焊接10.未满焊（未焊满是指焊缝表面上连续的或断续的沟槽）
修复方法:打磨去除该段重新焊接11.简易示意图。

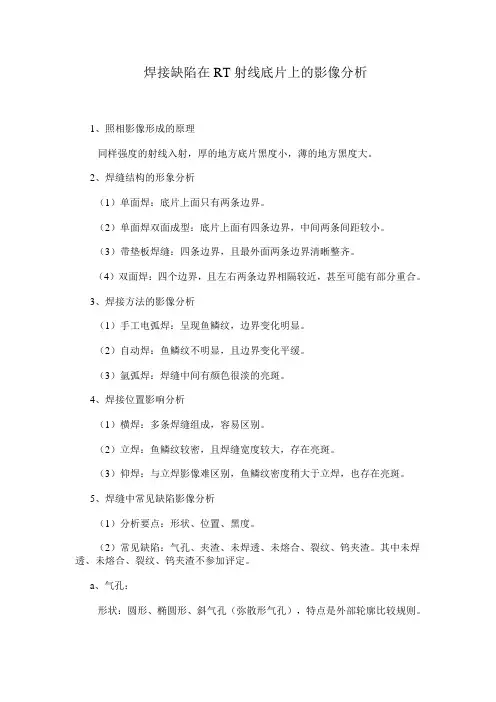

焊接缺陷在RT射线底片上的影像分析1、照相影像形成的原理同样强度的射线入射，厚的地方底片黑度小，薄的地方黑度大。

2、焊缝结构的形象分析（1）单面焊：底片上面只有两条边界。

（2）单面焊双面成型：底片上面有四条边界，中间两条间距较小。

（3）带垫板焊缝：四条边界，且最外面两条边界清晰整齐。

（4）双面焊：四个边界，且左右两条边界相隔较近，甚至可能有部分重合。

3、焊接方法的影像分析（1）手工电弧焊：呈现鱼鳞纹，边界变化明显。

（2）自动焊：鱼鳞纹不明显，且边界变化平缓。

（3）氩弧焊：焊缝中间有颜色很淡的亮斑。

4、焊接位置影响分析（1）横焊：多条焊缝组成，容易区别。

（2）立焊：鱼鳞纹较密，且焊缝宽度较大，存在亮斑。

（3）仰焊：与立焊影像难区别，鱼鳞纹密度稍大于立焊，也存在亮斑。

5、焊缝中常见缺陷影像分析（1）分析要点：形状、位置、黑度。

（2）常见缺陷：气孔、夹渣、未焊透、未熔合、裂纹、钨夹渣。

其中未焊透、未熔合、裂纹、钨夹渣不参加评定。

a、气孔：形状：圆形、椭圆形、斜气孔（弥散形气孔），特点是外部轮廓比较规则。

黑度：气孔黑度较大，由中心向四周减淡（大气孔）位置：一般位于焊道投影中心位置。

b、夹渣：形状：圆形（点状）、长条形，特点是外部不规则。

黑度：黑度分布比较均匀，且黑度较淡。

位置：一般分布在焊道投影中心线到融合线之间。

c、未焊透：定义：坡口面没有熔化，该位置没有金属填充物，此类缺陷称为未焊透。

未焊透分为根部未焊透和中间未焊透。

形状：一条直线（存在长度和宽度变化）边界整齐。

黑度：均匀黑色。

位置：在焊道投影中间位置。

d、未熔合：定义：坡口面未熔化，且有填充金属，此类缺陷称为未熔合缺陷。

未熔合分为边缘未熔合，根部单侧未熔合和根部双侧未熔合。

形状：一边为直线，另外一边为锯齿形，或为不规则形状。

黑度：黑度均匀。

位置：中心线到融合线之间，或中心线两侧。

e、裂纹：种类：热裂纹（弧坑裂纹）、冷裂纹。

形状：树枝状，主要特点缺陷端部纤细。

史上最全的焊接缺陷高清图谱气孔产生原因：•弧长过长；•母材不清洁；•气体保护不佳。

处理方法：•保持适当的弧长；•清洁母材；•检查保护气体输送路径及流量。

咬边产生原因：•不当的焊接手法；•电流过大。

处理方法：•减小弧长；•降低行走速度；•使用合适的焊条夹角。

未熔合产生原因：•“冷”焊工艺；•行走速度过慢；•行走速度过快。

处理方法：•增加电流；•采用正确的行走速度。

未焊透产生原因：•焊接规法偏小；•行走速度过慢；•行走速度过快；•接头尺寸不正确。

处理方法：•增加电流；•采用正确的行走速度。

焊缝余高偏大产生原因：•行走速度过慢；•焊接规范偏小。

处理方法：•加快行走速度；•增加电流。

未焊满产生原因：•填充金属不足。

处理方法：•减小行走速度。

根部内凹产生原因：•电流过大；•电弧过长；•钝边尺寸过小。

处理方法：•减小电流；•保持合适的弧长；•正确装配焊接接头。

焊缝不均匀产生原因：•不当的焊接手法。

处理方法•保持恒定的行走速度。

焊角尺寸不正确产生原因：•焊条夹角不合适。

处理方法：•采用正确的焊接手法。

焊瘤产生原因：•行走速度过慢。

处理方法：•使用正确的行走速度。

夹渣产生原因：•不当的焊接手法。

处理方法：•使用正确的焊接手法；•焊后清理每道焊缝。

•焊缝为什么会开裂热影响区裂纹产生原因：•氢含量过高；•高碳/合金含量的母材；•残余应力高。

处理方法：•使用低氢焊材；•控制焊缝金属的氢含量；•增加预热；•增加焊后热处理。

弧坑裂纹产生原因：•不恰当的填弧坑。

处理方法：•在焊缝末端使用分步退焊法；•使用不恰当的填弧坑机器设置。

横向裂纹产生原因：•氢含量过高；•焊接金属强度过大；•残余应力高。

处理方法：•增加预热；•使用低强度焊材（与设计要求一致）；•增加焊后热处理。

纵向裂纹产生原因：•不恰当的宽深比；•低熔点杂质；•凹的焊缝表面。

处理方法：•使用宽深比在1:1-1.4:1范围之间; •限制熔深过大；•降低电压或行走速度。

焊接问题分析及防治措施常见缺陷有圆形缺陷（气孔、夹渣、夹钨等）、条形缺陷（条孔，条渣）、焊接裂纹、未焊透、未熔合、焊缝外形尺寸和形状不符合要求、咬边、焊瘤、弧坑等1、圆形缺陷定义：长宽比小于等于3的非裂纹、未焊透和未熔合缺陷。

圆形缺陷包括气孔、块状夹渣、夹钨等缺陷。

a.气孔的成像：呈暗色斑点，中心黑度较大,边缘较浅平滑过渡，轮廓较清晰。

b.夹渣（非金属）的成像：呈暗色斑点，黑度分布无规律，轮廓不圆滑，小点状夹渣轮廓较不清晰。

c.夹钨(金属夹渣)成像：呈亮点，轮廓清晰。

气孔是指在焊接时，熔池中的气泡在凝固时未能逸出而形成的空穴。

产生气孔的。

主要原因有：坡口边缘不清洁，有水份、油污和锈迹；焊条或焊剂未按规定进行焙烘，焊芯锈蚀或药皮变质、剥落等。

由于气孔的存在，使焊缝的有效截面减小，过大的气孔会降低焊缝的强度，破坏焊缝金属的致密性。

雨天作业，未做好防风措施，焊条选择不合适。

预防产生气孔的办法是：选择合适的焊接电流和焊接速度，认真清理坡口边缘水份、油污和锈迹。

严格按规定保管、清理和焙烘焊接材料2、条形缺陷定义：不属于裂纹、未焊透和未熔合的缺陷，当缺陷的长宽比大于3时，定义为条状缺陷，包括条渣和条孔。

夹渣就是残留在焊缝中的熔渣。

夹渣也会降低焊缝的强度和致密性。

产生夹渣的原因主要是：焊缝边缘有氧割或碳弧气刨残留的熔渣；坡口角度或焊接电流太小，或焊接速度过快。

在使用酸性焊条时，由于电流太小或运条不当形成“糊渣”；使用碱性焊条时，由于电弧过长或极性不正确也会造成夹渣。

防止产生夹渣的措施是：选择合适种类的焊条、焊剂；多层焊时，认真清理前层的熔渣；正确选取坡口尺寸，认真清理坡口边缘，选用合适的焊接电流和焊接速度，运条摆动要适当。

3、未焊透定义：未焊透是指母材金属之间没有熔化，焊缝金属没有进入接头的部位根部造成的缺陷。

影像特征：未焊透的典型影像是细直黑线，两侧轮廓都很整齐，为坡口钝边痕迹，宽度恰好是钝边的间隙宽度。

有时坡口钝边有部分融化，影像轮廓就变得不很整齐，线宽度和黑度局部发生变化，但只要能判断是出于焊缝根部的线性缺陷，仍判定为未焊透。

18种焊缝缺陷及其在透射图像上的表现小编说18种焊缝缺陷及其在透射图像上的表现，直观明了，便于焊接人的学习与使用。

如有错误，请大家留言，及时指正勘误。

1. weld-01 (High - Low 、高 - 低 )2. weld-02 (Incomplete Root Fusion 、根部未熔合 )3. weld-03 (Insuffucient Reinforcement 、增强高 )4. weld-04 (Excess Root Penetration 、根部焊瘤 )5.weld-05 (External Undercut 、外部咬肉 )6.weld-06 (Internal Undercut 、内部咬肉 )7.weld-07 (Root Concavity 、根部凹陷 )8.weld-08 (Burn Through 、烧穿 )9.weld-09 (Isolated Slag Inclusion 、单个的夹渣 )10. weld-10 (Wagon Track - Slag Line 、线状夹渣 )11.weld-11 (Interrun Fusion 、内部未熔合 )12. weld-12 (Lack of Sidewall Fusion 、内侧未熔合 )13.weld-13 (Porosity 、气孔 )14.weld-14 (Cluster Porosity 、链状气孔 )15.weld-15 (Hollow Bead 、夹珠 )16.weld-16 (Transverse Crack 、横向裂纹 )17. weld-17 (Centerline Crack 、中心线裂纹 )18. weld-18 (Root Crack 、根部裂纹 )文章来源：焊接切割联盟根据百度文库综合整理。
