活性炭常识
活性炭的作用：防毒、除毒、脱色、去臭
活性炭具有一种强烈的“物理吸附”和“化学吸附”的作用，可将某些有机化合物吸附而达到去除效果，利用这个原理，我们就能很快而有效地去除水族箱水质中的有害物质、臭味以及色素等等，使水质获得直接而迅速的改善。水族市场出售有多种活性炭产品，许多水族爱好者很难辨别它们的好坏。有的产品根本只是木炭而已，无法有效地去除有害物质，这种从表面上看起来象木炭的产品，通常具有光泽，最好不要购买。好的活性炭产品是经过“活化处理”的，所谓“活化处理”是指在制造过程中，将活性炭的孔隙率给予显著地提高，使其更具吸附力。但是产品是否有经过“活化处理”用肉眼是很难辩识的，通常只能根据产品的特性说明去判断。此外，在选购时请记住颗粒愈小，效果愈好。因为它的总表面积愈大，孔隙愈多。但颗粒也不可太细而成粉末状，以免造成使用上的不便，影响到过滤器的过滤流量。一般以粒度约为直径较佳。活性炭虽然可用予去除水质中的悬浮物，但它的空隙很快就会被悬浮物堵塞，而失去原来的功效。所以应该把它放置在过滤棉的下面，让过滤棉先处理掉水质中的悬浮物后，过滤棉无法处理的可溶性有害物质再交由活性炭来处理，但为防止颗粒太小的活性炭随着滤水的尾程流入水族箱内，也为了以后能方便地更换，最好是将它作为第二层过滤材料来放置，而将其他的过滤材料，诸如：生物过滤球、陶瓷圈等等放置其下。使用活性炭应该注意一下几点：使用前要清洗去除粉尘，否则这些黑色的粉尘可能暂时会影响水质的清洁度。但建议不要直接用新鲜的自来水冲洗，因为活性炭的多孔隙一旦吸附大量自来水中的氯以及漂白粉，在随后放置到过滤器中使用时对水质造成的破坏，相信勿需我多言。靠平时简单的清洗，是无法将活性炭的多孔隙中堵塞的杂物清洁干净的。所以，务必定期更换活性炭，以免活性炭因“吸附饱和”而失去功效。且更换的时机最好不要等它失效以后再更换，如此方可确保活性炭能不断地把水族箱水质中的有害物质去除。建议每月更换活性炭的处理水质的效率与其处理用量相关，通常为“用量多处理水质的效果也相对好”。定量的活性炭被使用后，在使用初期应该经常观测水质的变化，并留意观测结果，以作为多长时间活性炭失效而更换的时间判断依据。在使用治疗鱼病的药剂时，应该暂时将活性炭取出，暂停使用。以免药物被活性炭吸附而降低治疗效果
活性炭产品的再生
活性炭目前在环境保护，工业与民用方面己被大量使用,并且取得了相当的成效,然而活性炭在吸附饱合被更换后,使用单位均将其废弃,掩埋或烧掉,造成资源的浪费和对环境的再污染。
活性炭吸附是一个物理过程，因此还可以采用高温蒸汽将使用过的活性炭内之杂质进行脱附，并使其恢复原有之活性，以达到重复使用的目的，具有明显的经济效益。
再生后的活性炭其用途仍可连续重复使用及再生。
活性炭产品之间如何区分，应该如何选择活性炭呢
活性炭是由各种富含碳的原料制造而成。因此，用不同的原料制造的活性炭必然会有不同的特性。一般来说，以煤为原料制造的活性炭通常采用水蒸气或二氧化碳气体活化，产品的形状以颗粒状为主，其孔径分布以微孔居多，更适合于吸附液相和气相中分子量和分子直径较小的物质，吸附性能指标通常以亚甲蓝吸附值和碘吸附值表示；以木屑为原料制造的活性炭通常采取化学法活化，产品的形状以粉状为主，其孔径分布可通过调节化学活化剂的配比来进行控制，比较灵活，既可以制造出孔径分布以微孔居多的产品也可制造出孔径分布中孔（过渡孔）占较大比例的产品，后者则比较适合于吸附液相中分子量和分子直径较大的物质吸附性能指标以焦糖脱色率表示；以果壳类为原料制造的活性炭通常采取水蒸气和二氧化碳气体活化，产品的形状以颗粒状为主，由于其特殊材质的因素，其孔径分布介于上述两类活性炭之间，因此其应用范围更为广泛，缺点是受国内原材料的限制，成品较高。
活性炭有什么性能指标呢
活性炭产品的性能指标可分为物理性能指标、化学性能指标、吸附性能指标。三种性能指标对活性炭的选择和应用都起到非常重要的作用。
主要物理性能指标有：形状、外观、比表面积、孔容积、比重、目数、粒度、耐磨强度、漂浮率等。
主要化学性能指标有：PH值、灰分、水分、着火点、未炭化物、硫化物、氯化物、氰化物、硫酸盐、酸溶物、醇溶物、铁含量、锌含量、铅含量、砷含量、钙镁含量、重金属含量、磷酸盐等。
主要吸附性能指标有：亚甲蓝吸附值、碘吸附值、苯酚吸附值、四氯化碳吸附值、焦糖吸附值、硫酸奎宁吸附值、饱和硫容量、穿透硫容量、水容量、氯乙烷蒸汽防护时间、ABS值等。

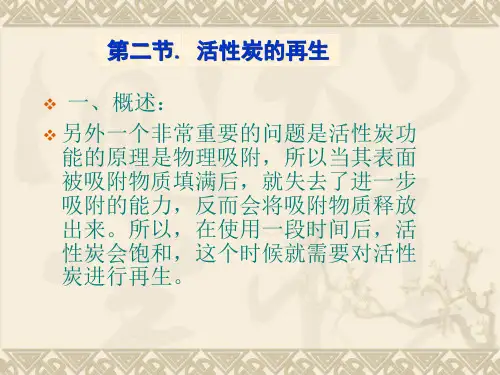

用过的活性炭怎样再生
再生是活性炭应用后的延伸工序，再生的方式随应用的具体情况而不同：有的边应用边再生，即边吸附边解吸；有的多次应用，合并再生；有的分散应用，集中再生。
再生方法可分为两大类：
（1）加热再生
a、热空气再生-----以空气为脱附载体。
b、水蒸气再生-----低沸点溶剂用一般蒸汽，高沸点溶剂用过热蒸汽。
加热再生是常用的方法，过程如下：
干燥----加热到100~150摄氏度蒸发活性炭中的水分和一部分低沸点有机物；
碳化-加热到300~700摄氏度，挥发或分解一些有机物，有部分有机物碳化留在活性炭中。
活化---加热到700摄氏度以上，使留在活性炭中的碳和活化气体反应，逸出所生成的气态产物，重新造孔。冷却---活化后急冷以防氧化。
（2）无热再生
（3）移动床再生
（4）流化床再生
（5）加热再生
（6）生物再生
（7）催化废炭再生
（8）微波再生
（9）超生再生
（10）化学法再生
（11）用表面活化剂再生
(12)废水处理炭再生
活性炭是如何生产的呢
活性炭主要采用两种活化手段，一种是化学法，一种是物理法。化学法是用氯化锌或磷酸等化学品为活化剂，针对的原料主要为木屑；物理法是选用水蒸气或二氧化碳等为活化剂，针对的原料为煤、木材、果壳等。以下是两种活化方法的工艺流程：
1、药剂洗脱的化学法
对于高浓度、低沸点的有机物吸附质，应首先考虑化学法再生。
(1)无机药剂再生。是指用无机酸(硫酸、盐酸) 或碱(氢氧化钠)等药剂使吸附质脱除，又称酸碱再生法。例如吸附高浓度酚的炭，用氢氧化钠溶液洗涤，脱附的酚以酚钠盐形式被回收，再生工艺流程见图1。吸附废水中重金属的炭也可用此法再生，这时再生药剂使用HCl等。
图1 吸附酚的饱和炭无机药剂再生工艺流程
(2)有机溶剂再生。用苯、丙酮及甲醇等有机溶利，萃取吸附在活性炭上的吸附质。再生工艺流程见图2。例如吸附高浓度酚的炭也可用有机溶剂再生。焦化厂煤气洗涤废水用活性炭处理后的饱和炭也可用有机溶剂再生。
