大连理工大学数字信号处理实验二电话拨号音的合成与识别

实验四：数字信号处理在多音频拨号系统中的应用1、实验目的了解电话中双音多频（DMTF）信号的产生与检测1、程序清单%DTMF双音多频拨号信号的生成和检测仿真程序：exp6.m tm=[1,2,3,65;4,5,6,66;7,8,9,67; 42,0,35,68];%DTMF信号代表的16个数N=205;K=[18,20,22,24,31,34,38 ,42]; %8个基频对应的8个K值f1=[697,770,852,941];%行频率向量f2=[1209,1336,1477,1633];%列频率向量TN=input('键入6位电话号码='); %输入6位数字TNr=0%接受段电话号码初值为零form=1:6;%分别对每位号码数字处理：产生信号，发声，检测d=fix(TN/10^(6-m));%计算出第m位号码数字TN=TN-d*10^(6-m);for p=1:4;for q=1:4;iftm(p,q)==abs(d);break,end %检测与第m位号码相符的列号qendiftm(p,q)==abs(d);break,end %检测与第m位号码相符的列号pendn=0:1023;%为了发声，加长序列x=sin(2*pi*n*f1(p)/8000)+sin(2*pi* n*f2(q)/8000);%构成双频信号sound(x,8000);%发出声音pause(0.1)%相邻号码响声之间加0.1秒停顿%接受检测端的程序X=goertzel(x(1:N),K+1);%用Goertzel算法计算八点DFT样本val=abs(X);%列出八点DFT的模subplot(3,2,m);stem(K,val,'.');grid;xl abel('k');ylabel('|X(k)|')%画出8点DFT的幅度axis([10 50 0 120])limit=80;%基频检测门限为80for s=5:8;ifval(s)>limit,break,end %查找列号endfor r=1:4;ifval(r)>limit,break,end %查找行号endTNr=TNr+tm(r,s-4)*10^(6-m);%强6位电话号码表示成一个6位数，以便显示enddisp('接收端检测到的号码为：')disp(TNr)%显示接收到的6位电话号码%此程序为exp6的改进程序，与exp6的区别是：%(1)增加了输入电话号码长度判别语句，保证输入位数为6为;%(2)增加了首位非0识别，能保证类似"012345、001234、000123、000000"号码正确识别与显示.clc;clear;tm=[1,2,3,65;4,5,6,66;7,8,9,67;42,0,35,6 8];N=205;K=[18,20,22,24,31,34,38,42];f1=[697,770,852,941];f2=[1209,1336,1477,1633];first_flag=0;TN0=input('please input telephone number (8bit) is =','s'); %输入6位电话号码，以字符型输入TN=str2num(TN0); %将字符型转换为实数类型len=length(TN0);%将字符型数据的长度if len==8 %若输入位数为6位，则顺序执行；否则输入号码不是6位（少于6位或大于6位），则输出错误提示信息TNr=0;for m=1:8d=fix(TN/10^(8-m));TN=TN-d*10^(8-m);temp_number(m)=d; %将每位号码保存在数组中for p=1:4for q=1:4if tm(p,q)==abs(d)break;endendif tm(p,q)==abs(d)break;endendn=0:1023;x=sin(2*pi*n*f1(p)/8000)+sin(2*pi*n*f2 (q)/8000);sound(x,8000);pause(0.2);X=goertzel(x(1:N),K+1);val=abs(X);subplot(4,2,m);stem(K,val,'.');grid;xlabel('K');ylabel('|X(k)|');axis([10 50 0 120]);limit=80;for j=5:8if val(j)>limitbreak;endendfor r=1:4if val(r)>limitbreak;endendTNr=TNr+tm(r,j-4)*10^(8-m);if (m==1)&(TNr==0)first_flag=1;endendif(first_flag==1) %判断首位是否为0,如果为0，显示结果将补0，直至首位非0位add_zero='0';%字符型变量初始化temp_zero='0';for k=2:5if temp_number(k)==0 %判断需要补几位0，此程序的目的是要保证类似“001234、000123、000000”显示正确add_zero=strcat(add_zero,temp_zero); %字符型变量组合elsebreak;endendTNr_disp_0=num2str(TNr); %实数型变量转字符型变量TNr_disp=strcat(add_zero,TNr_disp_0);first_flag=0;elseTNr_disp=num2str(TNr);add_zero='';endTNr_disp_0=num2str(TNr);TNr_disp=strcat(add_zero,TNr_disp_0) disp('telephone number from the receiver is:');disp(TNr_disp);elsedisp(TN0);disp('please input the right telephone number(8 bit)');end%DTMF双音多频拨号信号生成与检测,滤波器组方法%此程序为滤波器组方法的改进程序，与原有滤波器组方法的区别是：%(1)增加了输入电话号码长度判别语句，保证输入位数为6为;%(2)增加了首位非0识别，能保证类似"012345、001234、000123、000000"号码正确识别与显示.clc;clear;%首先设计带通滤波器组，利用滤波器组检测信号rp=1;rs=30;fs=8000; %采样频率8kHzfpl1=677;fph1=717;fsl1=657;fsh1=737; fpl2=750;fph2=790;fsl2=730;fsh2=810; fpl3=832;fph3=872;fsl3=812;fsh3=892; fpl4=921;fph4=961;fsl4=901;fsh4=981; fpl5=1179;fph5=1239;fsl5=1149;fsh5=1269;fpl6=1306;fph6=1366;fsl6=1276;fsh6=1 396;fpl7=1447;fph7=1507;fsl7=1417;fsh7=1 537;fpl8=1603;fph8=1663;fsl8=1573;fsh8=1 693;wpl1=fpl1/(fs/2);wph1=fph1/(fs/2);wsl1=fsl1/(fs/2);wsh1=fsh1/(fs/2);wpl2=fpl2/(fs/2);wph2=fph2/(fs/2);wsl2=fsl2/(fs/2);wsh2=fsh2/(fs/2);wpl3=fpl3/(fs/2);wph3=fph3/(fs/2);wsl3=fsl3/(fs/2);wsh3=fsh3/(fs/2);wpl4=fpl4/(fs/2);wph4=fph4/(fs/2);wsl4=fsl4/(fs/2);wsh4=fsh4/(fs/2);wpl5=fpl5/(fs/2);wph5=fph5/(fs/2);wsl5=fsl5/(fs/2);wsh5=fsh5/(fs/2);wpl6=fpl6/(fs/2);wph6=fph6/(fs/2);wsl6=fsl6/(fs/2);wsh6=fsh6/(fs/2);wpl7=fpl7/(fs/2);wph7=fph7/(fs/2);wsl7=fsl7/(fs/2);wsh7=fsh7/(fs/2);wpl8=fpl8/(fs/2);wph8=fph8/(fs/2);wsl8=fsl8/(fs/2);wsh8=fsh8/(fs/2);wp1=[wpl1 wph1];ws1=[wsl1 wsh1]; wp2=[wpl2 wph2];ws2=[wsl2 wsh2]; wp3=[wpl3 wph3];ws3=[wsl3 wsh3]; wp4=[wpl4 wph4];ws4=[wsl4 wsh4]; wp5=[wpl5 wph5];ws5=[wsl5 wsh5]; wp6=[wpl6 wph6];ws6=[wsl6 wsh6]; wp7=[wpl7 wph7];ws7=[wsl7 wsh7]; wp8=[wpl8 wph8];ws8=[wsl8 wsh8];[N1,wc1]=buttord(wp1,ws1,rp,rs) [Bz1,Az1]=butter(N1,wc1)[N2,wc2]=buttord(wp2,ws2,rp,rs) [Bz2,Az2]=butter(N2,wc2)[N3,wc3]=buttord(wp3,ws3,rp,rs) [Bz3,Az3]=butter(N3,wc3)[N4,wc4]=buttord(wp4,ws4,rp,rs) [Bz4,Az4]=butter(N4,wc4)[N5,wc5]=buttord(wp5,ws5,rp,rs) [Bz5,Az5]=butter(N5,wc5) [N6,wc6]=buttord(wp6,ws6,rp,rs)[Bz6,Az6]=butter(N6,wc6)[N7,wc7]=buttord(wp7,ws7,rp,rs)[Bz7,Az7]=butter(N7,wc7)[N8,wc8]=buttord(wp8,ws8,rp,rs)[Bz8,Az8]=butter(N8,wc8)%产生DTMF信号tm=[1,2,3,65;4,5,6,66;7,8,9,67;42,0,35,6 8]; %DTMF信号代表的16个数字%N=205;%K=[18,20,22,24,31,34,38,42]; %8个基频对应的8个k值f1=[697,770,852,941];f2=[1209,1336,1477,1633];first_flag=0;TN0=input('please input telephone number (6bit) is =','s'); %输入6位电话号码，以字符型输入TN=str2num(TN0); %将字符型转换为实数类型len=length(TN0);%将字符型数据的长度if len==6 %若输入位数为6位，则顺序执行；否则输入号码不是6位（少于6位或大于6位），则输出错误提示信息TNr=0;for m=1:6d=fix(TN/10^(6-m));TN=TN-d*10^(6-m);temp_number(m)=d; %将每位号码保存在数组中for p=1:4for q=1:4if tm(p,q)==abs(d) %检测列号break;endendif tm(p,q)==abs(d) %检测行号break;endendn=0:1023;x=sin(2*pi*n*f1(p)/8000)+sin(2*pi*n*f2 (q)/8000); %产生双频信号sound(x,8000);pause(0.1);%用滤波器组检测DTMFy1=filter(Bz1,Az1,x);y2=filter(Bz2,Az2,x);y3=filter(Bz3,Az3,x);y4=filter(Bz4,Az4,x);y5=filter(Bz5,Az5,x);y6=filter(Bz6,Az6,x);y7=filter(Bz7,Az7,x);y8=filter(Bz8,Az8,x);y=[y1;y2;y3;y4;y5;y6;y7;y8];figure;for k=1:8yy=y(k,:);subplot(4,2,k);plot(n,yy,'-');endlimit=0.6;for j=5:8if (max(abs(y(j,:)))>limit)break;endendfor r=1:4if (max(abs(y(r,:)))>limit)break;endendTNr=TNr+tm(r,j-4)*10^(6-m);if (m==1)&(TNr==0)first_flag=1;endendif(first_flag==1) %判断首位是否为0,如果为0，显示结果将补0，直至首位非0位add_zero='0';%字符型变量初始化temp_zero='0';for k=2:5if temp_number(k)==0 %判断需要补几位0，此程序的目的是要保证类似“001234、000123、000000”显示正确add_zero=strcat(add_zero,temp_zero); %字符型变量组合elsebreak;endendTNr_disp_0=num2str(TNr); %实数型变量转字符型变量TNr_disp=strcat(add_zero,TNr_disp_0);first_flag=0;elseTNr_disp=num2str(TNr);add_zero='';endTNr_disp_0=num2str(TNr);TNr_disp=strcat(add_zero,TNr_disp_0) disp('telephone number from the receiver is:');disp(TNr_disp);elsedisp(TN0);disp('the telepone number is wrong, please input the right telephone number(6 bit)');end3、仿真波形 输入123456输入123456781020304050050100k|X (k )|1020304050050100k|X (k )|1020304050050100k|X (k )|1020304050050100k|X (k )|1020304050050100k|X (k )|1020304050050100k|X (k )|2、 思考题简述DTMF 信号的参数：采样频率、DFT 的变换点数以及观测时间的确定原则。

电话拨号⾳的识别——MATLAB之旅-A01-20150416技术博客对于程序员来说，是很重要的。

《暗时间》的作者刘未鹏，⼤⼆就开始写技术博客，最后其博客访问量超过了百万。

写技术博客好处众多，有两点是突出的。

⼀⽅⾯，写是为了更好的思考，写作是理清思维过程的重要⽅式；另⼀⽅⾯，写作是为了与他⼈更好地交流，⼀个单独个体的思维的局限性只有经过与他⼈思维碰撞的过程才能体现出来，这样⼀个⼈才能进步。

基于上述理由，我今天开始写MATLAB编程相关的技术博客。

MATLAB对⼀个学⼯程的⼈的重要性不必多说，⾃⼰考研的⽅向专业今后主要⼯具也是MATLAB，⾃⼰⼜⽐较喜欢⽤MATLAB写程序，说到这⾥，理由⽅⾯的充分性我想已经说完了。

技术博客要长期坚持，这⼀点是⾄关重要的。

坚持对于⽆论何种成功，都是核⼼因素之⼀。

博客的主要内容主要有：MATLAB笔记，遇到的问题，需要主要的关键点，优秀例程，和⼼得体会。

----------------------------------------------------------------------------------------------传统电话的拨号⾳是有两个不同频率的纯⾳合成的，现在的问题是，如何从⼀串合成的拨号⾳中找到对应的电话号码？⼀个⽐较正常的思路是：第⼀步，先对独⽴的每个合成⾳进⾏处理和分析，找到对应的两个频率，然后得到⼀个对应关系表；第⼆步，对要处理的⼀串拨号⾳进⾏处理，得到时域上的对应频率分布图，通过查表得到拨号⾳代表的数字。

下⾯是m主程序：%% 这⾥的%%是对程序进⾏分块，每块可分步执⾏，快捷键为Ctrl+Enter%problem1clear all;folder='D:\documents\Matlab\DSPLAB\dsp2\'; %folder addressfiles=dir([folder '*.wav']) %dir函数读取folder路径下所有wav结尾的⽂件，并存⼊矩阵filesfor i=1:length(files)file=[folder files(i).name];res(i).file=file;try[y,Fs,bits]=wavread(file); %wav⽂件的读⼊res(i).y=y; %定义结构数组res(i).Fs=Fs;res(i).bits=bits;catchwarning(['No suppot for the format.'])endendfor k=1:11wavplay(res(1,k).y,res(1,k).Fs)end%% problem2for n=1:11A(1,n).y=mean(res(1,n).y,2); %对左右声道进⾏平均，合成单声道A(1,n).y=detrend(A(1,n).y); %去基线，即去直流分量end%% problem3figure(1) %若要单独输出多个图形，⽤figure函数for u1=1:5subplot(5,1,u1),plot(A(1,u1).y) %注意结构数组的数据调⽤，在workspace⾥可以理清其结构xlabel('t')ylabel('A')endfigure(2)cs=1;for u2=6:10subplot(5,1,cs),plot(A(1,u2).y)xlabel('t')ylabel('A')cs=cs+1;endfigure(3) %这⼀段是画短时傅⾥叶变换频谱图的通⽤程序for h=1:10fs=Fs;N=length(A(1,h).y); %numhn=0:N-1;t=n/fs;x=A(1,h).y; %numhy1=fft(x,N);mag=abs(y1);f=n*fs/N;subplot(5,2,h),plot(f,mag);xlim([650,1500])xlabel('Frenquency/Hz');ylabel('Amp');grid on;end%% probblem4&5figure(4)plot(A(1,11).y)xlabel('t')ylabel('A')%% problem6A(1,11).y=downsample(A(1,11).y,10); %降采样处理%% problem7fs1=Fs/10;figure(5)spectrogram(A(1,11).y,1024,1020,1024,fs1) %画出时频分布图，注意spectrogram函数的参数xlim([680 1500])%% problem8phonenumber='188********'%%problem9Phonenumber_s_master='JiaYiMin'通过%problem3中的步骤，figure3中，可以得出拨号⾳对于频率表。

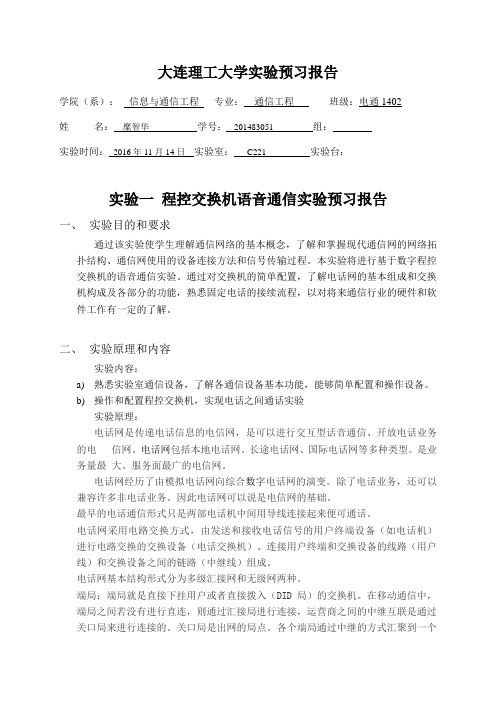

大连理工大学实验预习报告学院（系）：信息与通信工程专业：通信工程班级：电通1402姓名：糜智华学号：201483051 组：___实验时间：2016年11月14日实验室：C221 实验台：实验一程控交换机语音通信实验预习报告一、实验目的和要求通过该实验使学生理解通信网络的基本概念，了解和掌握现代通信网的网络拓扑结构、通信网使用的设备连接方法和信号传输过程。

本实验将进行基于数字程控交换机的语音通信实验。

通过对交换机的简单配置，了解电话网的基本组成和交换机构成及各部分的功能，熟悉固定电话的接续流程，以对将来通信行业的硬件和软件工作有一定的了解。

二、实验原理和内容实验内容：a)熟悉实验室通信设备，了解各通信设备基本功能，能够简单配置和操作设备。

b)操作和配置程控交换机，实现电话之间通话实验实验原理：电话网是传递电话信息的电信网，是可以进行交互型话音通信、开放电话业务的电信网。

电话网包括本地电话网、长途电话网、国际电话网等多种类型。

是业务量最大、服务面最广的电信网。

电话网经历了由模拟电话网向综合数字电话网的演变。

除了电话业务，还可以兼容许多非电话业务。

因此电话网可以说是电信网的基础。

最早的电话通信形式只是两部电话机中间用导线连接起来便可通话。

电话网采用电路交换方式，由发送和接收电话信号的用户终端设备（如电话机）进行电路交换的交换设备（电话交换机）、连接用户终端和交换设备的线路（用户线）和交换设备之间的链路（中继线）组成。

电话网基本结构形式分为多级汇接网和无级网两种。

端局：端局就是直接下挂用户或者直接拨入（DID局）的交换机。

在移动通信中，端局之间若没有进行直连，则通过汇接局进行连接，运营商之间的中继互联是通过关口局来进行连接的。

关口局是出网的局点。

各个端局通过中继的方式汇聚到一个局点，再上行到关口局或长途局。

汇接局：汇接局属于本地网内的一种交换局，它汇接各端局通过中继线送来的话务量，然后送至相应的端局。

实验四双音多频信号的合成与检测一实验目的1．理解电话拨号音的合成与检测的基本原理；2．深入理解信号频谱分析理论中相关参数的作用和意义； 3．了解频谱分析在实际工程中的应用实例。

二实验基础双音多频(dual-tone multifrequency, DTMF信号的产生及检测在现代通信系统中有着广泛的应用，家用电话、移动电话以及公共程控交换机(PBX都采用DTMF 信号发送和接收电话拨号号码。

本实验要求利用信号的时域分析和频域分析的基本理论实现DTMF 的合成和检测。

1. DTMF信号合成DTMF 信号由低频组和高频组两组频率信号构成。

按键电话上每个按键都由对应的两个频率组成，如表4.1。

当按下某个键时，所得到的按键信号是由相应两个频率的正弦信号叠加而成。

设x(n为DTMF 信号，产生方式为：x (n =sin (ωH n +sin (ωH n式中：ωH =f s,ωL =f sf s =8KHz 。

DTMF 信号的标准是：在传送过程中每个按键字占用100ms ，其中信号必须持续至少40ms ，且不得多于55ms ，100ms 里的其余时间为静音（无信号）。

表4.1按键频率对应表2. DTMF信号检测DTMF 信号的检测是将信号的两个频率提取出来，从而确定接收到的DTMF 对应的按键。

利用DFT 对DTMF 信号进行N 点的频谱分析，N 的选取决定了频率分辨率以及捕捉N 个样值所需要的时间。

根据谱峰出现的频率点位置m 就可以确定DTMF 信号的频率f k：/k s f kf N =这样计算出的DTMF 信号频率可能与实际的DTMF 信号频率有一定的差别，但可以通过加大N 的选取来减小这种频率差异。

然而从另外一方面来考虑，虽然加大N 值会减小检测频率误差，但这势必会带来捕捉N 个样值所需要的时间增加，从而会对检测的效果造成一定影响。

由DTMF 信号频率所具有的特性不难发现要选取一定的N 值使得计算出的频率和真实的DTMF 信号的频率相一致几乎不可能，而实际中也并不需要计算出来的频率值与其真实频率相一致，只需偏差保持在±1.5%即可认为是DTMF 信号的真实频率。

知识就昱力量MATLAB 电话拨号音的合成与识别1. 实验目的1.本实验内容基于对电话通信系统中拨号音合成与识别的仿真实现。

主要涉及到电话拨号音合成的基本原 理及识别的主要方法，利用 MATLAB 软件以及FFT 算法实现对电话通信系统中拨号音的合成与识别。

并进一步利用 MATLAB 中的图形用户界面 GUI 制作简单直观的模拟界面。

使其对电话通信系统拨号音 的合成与识别有个基本的了解。

2. 能够利用矩阵不同的基频合成 0 — 9不同按键的拨号音，并能够对不同的拨号音加以正确的识别，实 现由拨号音解析出电话号码的过程。

进一步利用 GUI 做出简单的图形操作界面。

要求界面清楚，画面简洁，易于理解，操作简单。

从而实现对电话拨号音系统的简单的实验仿真。

2.实验原理 1. DTMF 信号的组成双音多频 DTMF ( Dual Tone Multi-Frequency )信号，是用两个特定的单音频率信号的组合来代表数 字或功能。

在DTMF 电话机中有16个按键，其中10个数字键0 — 9， 6个功能键*、#、A 、D 。

其中12个按键是我们比较熟悉的按键，另外由第4列确定的按键作为保留，作为功能 1209Hz 、 1336Hz 、 1477H:、 1633Hz 高频群。

从低频群和高频群任意各抽出一种频率进行组合, 共有16种组合，代表16种不同的数字键或功能，每个按键唯一地由一组行频和列频组成，如表 示。

V4 Z Z.+DTMF 的组合功能3. 实验步骤1. DTMF 信号的产生合成现在将对上节制作的图形电话拨号面板上的各控件单位的动作和变化进行设置， 即对tu1.m 文件进行编辑。

其主要的功能是使对应的按键，按照表1的对应关系产生相应的拨号音，完成对应行频及列频的叠加输岀。

此外，对于图形界面的需要，还要使按键的号码数字显示在拨号显示窗口中。

键留为今后他用。

根据CCITT 建议，国际上采用 697Hz 、770Hz 、 852Hz 、 941Hz 低频群及■I知识就昱力量鉴于CCITT对DTMF信号规定的指标，这里每个数字信号取1000个采样点模拟按键信号，并且每两个数字之间用100个0来表示间隔来模拟静音。

大连理工大学实验报告学院（系）：专业：班级：姓名：学号：组：___实验时间：实验室：实验台：指导教师签字：成绩：实验五含噪语音信号的分析一、实验目的和要求二、实验原理和内容三、实验结果与分析第一部分：产生含噪的语音信号首先分析原始的语音信号的波形和频谱:[x,fs,bits]=wavread('009.wav');%sound(x,fs,bits);X=fft(x);t1=(0:length(x)-1)*fs/length(x)-fs/2;figure(1);subplot(2,1,1);plot(x);axis([0,400000,-2,2]);title('原始语音信号时域波形');subplot(2,1,2);plot(t1,fftshift(abs(X)));title('原始语音信号的频谱');%添加噪声N=length(x);noise=0.3*randn(size(x));x1=x+noise;X1=fft(x1);t2=(0:length(x1)-1)*fs/length(x1)-fs/2;%sound(x1,fs,bits);figure(2);subplot(2,1,1);plot(x1);title('加噪语音信号时域波形');subplot(2,1,2);plot(t2,fftshift(abs(X1)));title('加噪语音信号的频谱');0.511.522.533.54x 105-2-1012原始语音信号时域波形-2.5-2-1.5-1-0.500.51 1.52 2.5x 104050001000015000原始语音信号的频谱0.511.522.533.54x 105-2-1012加噪语音信号时域波形-2.5-2-1.5-1-0.500.51 1.52 2.5x 104050001000015000加噪语音信号的频谱利用MATLAB 命令生成含噪语音信号：wavwrite(x1,fs,16,'x1.wav'); 将生成的x1.wav 文件作为后续的GUI 图形界面中用于分析的语音信号。

最新语音信号处理实验报告实验二实验目的：本实验旨在通过实际操作加深对语音信号处理理论的理解，并掌握语音信号的基本处理技术。

通过实验，学习语音信号的采集、分析、滤波、特征提取等关键技术，并探索语音信号处理在实际应用中的潜力。

实验内容：1. 语音信号采集：使用语音采集设备录制一段时长约为10秒的语音样本，确保录音环境安静，语音清晰。

2. 语音信号预处理：对采集到的语音信号进行预处理，包括去噪、归一化等操作，以提高后续处理的准确性。

3. 语音信号分析：利用傅里叶变换等方法分析语音信号的频谱特性，观察并记录基频、谐波等特征。

4. 语音信号滤波：设计并实现一个带通滤波器，用于提取语音信号中的特定频率成分，去除噪声和非目标频率成分。

5. 特征提取：从处理后的语音信号中提取关键特征，如梅尔频率倒谱系数（MFCC）等，为后续的语音识别或分类任务做准备。

6. 实验总结：根据实验结果，撰写实验报告，总结语音信号处理的关键技术和实验中遇到的问题及其解决方案。

实验设备与工具：- 计算机一台，安装有语音信号处理相关软件（如Audacity、MATLAB 等）。

- 麦克风：用于采集语音信号。

- 耳机：用于监听和校正采集到的语音信号。

实验步骤：1. 打开语音采集软件，调整麦克风输入设置，确保录音质量。

2. 录制语音样本，注意控制语速和音量，避免过大或过小。

3. 使用语音分析软件打开录制的语音文件，进行频谱分析，记录观察结果。

4. 设计带通滤波器，设置合适的截止频率，对语音信号进行滤波处理。

5. 应用特征提取算法，获取语音信号的特征向量。

6. 分析滤波和特征提取后的结果，评估处理效果。

实验结果与讨论：- 描述语音信号在预处理、滤波和特征提取后的变化情况。

- 分析实验中遇到的问题，如噪声去除不彻底、频率成分丢失等，并提出可能的改进措施。

- 探讨实验结果对语音识别、语音合成等领域的潜在应用价值。

结论：通过本次实验，我们成功实现了语音信号的基本处理流程，包括采集、预处理、分析、滤波和特征提取。
