(完整版)数字信号处理实验二

(完整版)数字信号处理实验二
xlabel('时间序号n'); ylabel('振幅');
y = filter(num,den,x,ic);
yt = a*y1 + b*y2;
d = y - yt;
subplot(3,1,1)
stem(n,y);
ylabel('振幅');
title('加权输入: a \cdot x_{1}[n] + b \cdot x_{2}[n]的输出');
subplot(3,1,2)
%扫频信号通过2.1系统：
clf;
n = 0:100;
s1 = cos(2*pi*0.05*n);
s2 = cos(2*pi*0.47*n);
a = pi/2/100;
b = 0;
arg = a*n.*n + b*n;
x = cos(arg);
M = input('滤波器所需的长度=');
num = ones(1,M);
三、实验器材及软件
1.微型计算机1台
2. MATLAB 7.0软件
四、实验原理
1.三点平滑滤波器是一个线性时不变的有限冲激响应系统，将输出延时一个抽样周期，可得到三点平滑滤波器的因果表达式，生成的滤波器表示为
归纳上式可得
此式表示了一个因果M点平滑FIR滤波器。
2.对线性离散时间系统，若y1[n]和y2[n]分别是输入序列x1[n]和x2[n]的响应，则输入
plot(n, y);
axis([0, 100, -2, 2]);
xlabel('时间序号 n'); ylabel('振幅');

数字信号处理实验报告完整版[5篇模版]

数字信号处理实验报告完整版[5篇模版]

数字信号处理实验报告完整版[5篇模版]第一篇：数字信号处理实验报告完整版实验 1利用 T DFT 分析信号频谱一、实验目的1.加深对 DFT 原理的理解。

2.应用 DFT 分析信号的频谱。

3.深刻理解利用DFT 分析信号频谱的原理，分析实现过程中出现的现象及解决方法。

二、实验设备与环境计算机、MATLAB 软件环境三、实验基础理论T 1.DFT 与与 T DTFT 的关系有限长序列的离散时间傅里叶变换在频率区间的N 个等间隔分布的点上的 N 个取样值可以由下式表示：212 /0()|()()0 1Nj knjNk NkX e x n e X k k Nπωωπ--====≤≤-∑由上式可知，序列的 N 点 DFT ,实际上就是序列的 DTFT 在 N 个等间隔频率点上样本。

2.利用 T DFT 求求 DTFT方法 1 1：由恢复出的方法如下：由图 2.1 所示流程可知：101()()()Nj j n kn j nNn n kX e x n e X k W eNωωω∞∞----=-∞=-∞=⎡⎤==⎢⎥⎣⎦∑∑∑由上式可以得到：IDFT DTFT第二篇：数字信号处理实验报告JIANGSUUNIVERSITY OF TECHNOLOGY数字信号处理实验报告学院名称：电气信息工程学院专业：班级：姓名：学号：指导老师：张维玺（教授）2013年12月20日实验一离散时间信号的产生一、实验目的数字信号处理系统中的信号都是以离散时间形态存在的，所以对离散时间信号的研究是数字信号的基本所在。

而要研究离散时间信号，首先需要产生出各种离散时间信号。

使用MATLAB软件可以很方便地产生各种常见的离散时间信号，而且它还具有强大绘图功能，便于用户直观地处理输出结果。

通过本实验，学生将学习如何用MATLAB产生一些常见的离散时间信号，实现信号的卷积运算，并通过MATLAB中的绘图工具对产生的信号进行观察，加深对常用离散信号和信号卷积和运算的理解。

数字信号处理实验报告

数字信号处理实验报告

数字信号处理实验报告实验一：混叠现象的时域与频域表现实验原理：当采样频率Fs不满足采样定理，会在0.5Fs附近引起频谱混叠，造成频谱分析误差。

实验过程：考虑频率分别为3Hz，7Hz，13Hz 的三个余弦信号，即：g1(t)=cos(6πt), g2(t)=cos(14πt), g3(t)=cos(26πt),当采样频率为10Hz 时，即采样间隔为0.1秒，则产生的序列分别为：g1[n]=cos(0.6πn), g2[n]=cos(1.4πn), g3[n]=cos(2.6πn)对g2[n]，g3[n] 稍加变换可得：g2[n]=cos(1.4πn)＝cos((2π-0.6π)n)= cos(0.6πn)g3[n]=cos(2.6πn)= cos((2π+0.6π)n)=cos(0.6πn)利用Matlab进行编程：n=1:300;t=(n-1)*1/300;g1=cos(6*pi*t);g2=cos(14*pi*t);g3=cos(26*pi*t);plot(t,g1,t,g2,t,g3);k=1:100;s=k*0.1;q1=cos(6*pi*s);q2=cos(14*pi*s);q3=cos(26*pi*s);hold on; plot(s(1:10),q1(1:10),'bd');figuresubplot(2,2,1);plot(k/10,abs(fft(q1)))subplot(2,2,2);plot(k/10,abs(fft(q2)))subplot(2,2,3);plot(k/10,abs(fft(q3)))通过Matlab软件的图像如图所示：如果将采样频率改为30Hz，则三信号采样后不会发生频率混叠，可运行以下的程序，观察序列的频谱。

程序编程改动如下：k=1:300;q=cos(6*pi*k/30);q1=cos(14*pi*k/30);q2=cos(26*pi*k/30);subplot(2,2,1);plot(k/10,abs(fft(q)))subplot(2,2,2);plot(k/10,abs(fft(q1)))subplot(2,2,3);plot(k/10,abs(fft(q2)))得图像：问题讨论：保证采样后的信号不发生混叠的条件是什么？若信号的最高频率为17Hz，采样频率为30Hz，问是否会发生频率混叠？混叠成频率为多少Hz的信号？编程验证你的想法。

数字信号处理实验二

实验二信号的分析与处理综合实验一、实验目的目的：综合运用数字信号处理的理论知识进行信号的采样，重构，频谱分析和滤波器的设计，通过理论推导得出相应结论，再利用Matlab作为编程工具进行计算机实现，从而加深对所学知识的理解，建立概念。

二、基本要求1．掌握数字信号处理的基本概念、基本理论和基本方法；2．学会MATLAB的使用，掌握MA TLAB的程序设计方法；3．掌握用MA TLAB设计简单实验验证采样定理的方法；4．掌握在Windows环境下语音信号采集的方法；5．学会用MA TLAB对信号进行频谱分析；6．掌握MATLAB设计FIR和IIR数字滤波器的方法；三、实验内容1．利用简单正弦信号设计实验验证采样定理：（1）Matlab产生离散信号的方法，作图的方法，以及基本运算操作（2）对连续正弦信号以不同的采样频率作采样（3）对采样前后信号进行傅立叶变换，并画频谱图（4）分析采样前后频谱的有变化，验证采样定理。

掌握画频谱图的方法，深刻理解采样频率，信号频率，采样点数，频率分辨率等概念2．真实语音信号的采样重构：录制一段自己的语音信号，并对录制的信号进行采样；画出采样前后语音信号的时域波形和频谱图；对降采样后的信号进行插值重构，滤波，恢复原信号。

（1）语音信号的采集（2）降采样的实现（改变了信号的采样率）（3）以不同采样率采样后，语音信号的频谱分析（4）采样前后声音的变化（5）对降采样后的信号进行插值重构，滤波，恢复原信号3．带噪声语音信号的频谱分析（1）设计一频率已知的噪声信号，与实验2中原始语音信号相加，构造带噪声信号（2）画出原始语音信号和加噪声后信号，以及它们的频谱图（3）利用频谱图分析噪声信号和原语音信号的不同特性4． 对带噪声语音信号滤波去噪：给定滤波器性能指标，采样窗函数法或双线性变换设计滤波器，并画出滤波器的频率响应；然后用自己设计的滤波器对采样的语音信号进行滤波，画出滤波后信号的时域波形和频谱，并对滤波前后的信号进行对比，分析信号的变化；回放语音信号；（1） 分析带噪声信号频谱，找出噪声所在的频率段（2） 利用matlab 中已有的滤波器滤波（3） 根据语音信号特点，自己设计滤波器滤波（4） 比较各种滤波器性能（至少四种），选择一种合适的滤波器将噪声信号滤除（5） 回放语音信号，比较滤波前后声音的变化四、实验原理参考《数字信号处理》教材《数字信号处理的MATLAB 实现》万永革 编著五、主要实验仪器及材料微型计算机、Matlab 。

数字信号处理第2次实验

信号与系统实验报告（第二次实验）实验一：给定两个序列x1和x2,X1=[0,1,2,3,4,3,2,1,0],起始位置ns1=-2；X2=[2,2,0,0,0,-2,-2],起始位置ns2=2;求它们的和ya及乘积yp,并画出序列x1,x2,ya和yp的图实验要求：分析参考程序，写实验报告，说明编程思路。

参考程序中给出了中间序列y1和y2的计算及图示，握有关函数length、min、max、find的用法，以及有关逻辑操作运算和点乘运算。

掌握有关绘图函数的使用。

参考程序：% 离散信号序列相加和相乘参考程序如下：%x1=[0,1,2,3,4,3,2,1,0];ns1=-2; % 给定x1及ns1x2=[2,2,0,0,0,-2,-2]; ns2=2; % 给定x2及ns2nf1=ns1+length(x1)-1; nf2=ns2+length(x2)-1;ny= min(ns1,ns2):max(nf1,nf2); % y(n)的位置向量y1 = zeros(1,length(ny)); y2 = y1; % 延拓序列初始化y1(find((ny>=ns1)&(ny<=nf1)==1))=x1; % 给y1赋值x1y2(find((ny>=ns2)&(ny<=nf2)==1))=x2; % 给y2 赋值x2ya = y1 + y2; % 序列相加yp = y1.* y2; % 序列相乘subplot(4,2,1), stem(ns1:nf1,x1,'.') % 绘图xlabel('nx1'),ylabel('x1'),axis([-5,10,0,4])subplot(4,2,3), stem(ns2:nf2,x2,'.'),axis([-5,10,-2,2])xlabel('nx2'),ylabel('x2')subplot(4,2,2), stem(ny,y1,'.') % 绘图xlabel('ny'),ylabel('y1')subplot(4,2,4), stem(ny,y2,'.')xlabel('ny'),ylabel('y2')line([ny(1),ny(end)],[0,0]) % 画x轴subplot(4,2,6), stem(ny,ya,'.')xlabel('ny'),ylabel('ya')line([ny(1),ny(end)],[0,0]) % 画x轴subplot(4,2,8), stem(ny,yp,'.')xlabel('ny'),ylabel('yp')line([ny(1),ny(end)],[0,0]) % 画x轴set(gcf,'color','w') % 置图形背景色为白实验结果：编程思路：实验中给出的两个序列的起始位置和长度都不同，对该两个序列进行的操作实际上是对两个矩阵进行的操作，根据矩阵的运算性质可知，要想实现需要的操作，这两个序列起始位置和长度必须相等，所以先要对其进行序列的延拓之后才能进行相应的操作。

数字信号处理实验-2


% 系统单位采样响应序列hb ( n )的时域和幅频特性 n=1:50; x=zeros(1,50); x(1)=1;x(2)=2.5;x(3)=2.5;x(4)=1; close all; subplot(3,1,1);stem(x);title('系统单位采样相应hb[n]'); k=-25:25; X=x*(exp(-j*pi/12.5)).^(n'*k); magX=abs(X); subplot(3,1,2);stem(magX);title(‘系统单位采样相应hb[n]的幅度谱'); angX=angle(X); subplot(3,1,3);stem(angX);title('系统单位采样相应hb[n]的相位谱');

xb( n ) =R10(n)

xb( n ) =δ( n ) hb( n ) =δ( n ) + 2.5δ(n-1) + 2.5δ(n-2) +δ(n-3)
%单位脉冲序列xb ( n )和系统hb ( n )的卷积 n=1:50; x=zeros(1,50); x(1)=1; close all subplot(3,1,1);stem(x);title(‘单位采样序列xb(n)'); hb=zeros(1,50); hb(1)=1;hb(2)=2.5;hb(3)=2.5;hb(4)=1; subplot(3,1,2);stem(hb);title(‘系统单位采样响应序列hb[n]'); y=conv(x,hb); subplot(3,1,3);stem(y);title(‘卷积输出信号y[n]');
subplot(3,1,3);stem(f,angX);title('理想采样信号序列xa(n)的相位谱T=1/1000');

数字信号处理实现技术实验报告2

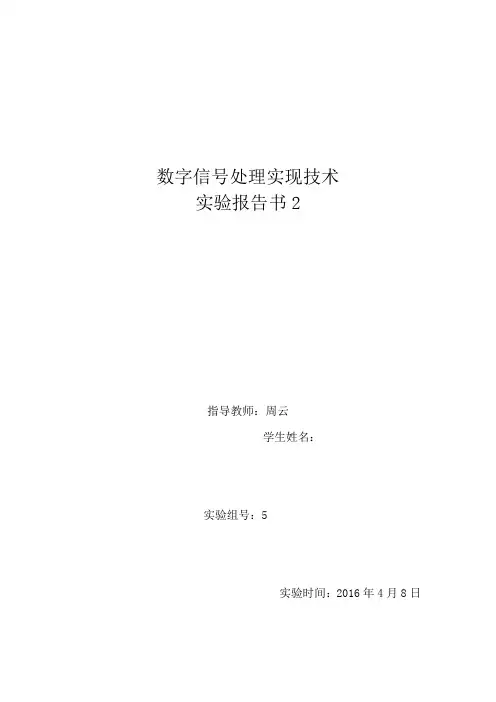

数字信号处理实现技术实验报告书2指导教师：周云学生姓名：实验组号：5实验时间：2016年4月8日一、实验名称：汇编语言-卷积运算 conv二、实验目的：1、学习卷积运算原理，学习卷积的汇编语言实现。

2、熟悉VDSP软件和MATALAB的使用。

三、实验内容：1、学习卷积的基本原理结构2、卷积程序的编写与改写3、数据源生成与测试(可产生正弦，方波，三角波等，进行自相关和互相关运算，记录卷积结果，点数和参数自拟)要求：数据源点数为：50+分组号*2波形类型：分组号%3：0：正弦，1：方波，2：三角波采样率，频率，占空比自定四、实验步骤步骤一使用VDSP打开工程文件conv.dpj选择运行这个project的session，编译及调试步骤二根据组号5，选择产生一个数据源点数为60的三角波利用MATLAB生成三角波和一个复杂波形观察波形，产生波形的数据文件步骤三将生成的数据文件写入VDSP程序中，再次对工程进行编译和调试利用plot功能观测输入、输出序列的波形五、实验结果（一）1、生成三角波和复杂波形源文件的MATLAB程序：clear all;close all;clc;M=60;N=60;x1=tripuls(-33:32,10);z8=conv(x1,x1);t=-2*pi/100:pi/1024:2*pi/100;x2=square(2*pi*30*t,50)x3=conv(x1,x2);x4=conv(x3,x3);figure(1)plot(x1);grid on;title('tripulse');figure(2)plot(z8);grid ontitle('convlution of tripulseanddtripulse');figure(3)plot(x3);grid ontitle('complicated wave');figure(4)plot(x4);grid ontitle('complicated wave andd complicated wave ');fid=fopen('C:\Users\jun\Desktop\code\conv\Conv\tripulse.dat','w'); fprintf(fid,'%15.10e\n',x1);fid=fopen('C:\Users\jun\Desktop\code\conv\Conv\complicatedwave.dat','w');fprintf(fid,'%15.10e\n',x3);z0=zeros(1,M+2*N-2);fid=fopen('C:\Users\jun\Desktop\code\conv\Conv\zeros.dat','w'); fprintf(fid,'%15.10e\n',z0);fclose('all');2、两个波形在MATLAB中的显示和他们的卷积（二）VDSP中程序部分#include "def21060.h"#define M 60#define N 60.section/dmdm_data;.varinputx[M]={0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.000 0000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0 000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00, 0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+ 00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000 e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.00000000 00e+00,2.0000000000e-01,4.0000000000e-01,6.0000000000e-01,8.0000000000e-01,1.0000000 000e+00,8.0000000000e-01,6.0000000000e-01,4.0000000000e-01,2.0000000000e-01,0.000000 0000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000 000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.00 00000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0. 0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00 ,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+ 00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00};.varinputy[M]={0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.000 0000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0 000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00, 0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+ 00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000 e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.00000000 00e+00,2.0000000000e-01,4.0000000000e-01,6.0000000000e-01,8.0000000000e-01,1.0000000 000e+00,8.0000000000e-01,6.0000000000e-01,4.0000000000e-01,2.0000000000e-01,0.000000 0000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000 000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.00 00000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0. 0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00 ,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+ 00,0.0000000000e+00,0.0000000000e+00,0.0000000000e+00};.section/pm pm_data;.varoutput[M+2*N-2]={0.0000000000e+00,……，0.0000000000e+00};.section/pm pm_rsti;jump start;.section/pm pm_code;start:i0=inputx;m0=1;i8=output+N-1;m8=1;lcntr=M, do label until lce;f0=dm(i0,m0);label: pm(i8,m8)=f0;conv:i10=output;m10=1;m1=-1;lcntr=M+N-1, do outer until lce;i1=inputy+N-1;i9=i10;f9=0;lcntr=N, do inner until lce;f0=dm(i1,m1), f5=pm(i9,m10);f12=f0*f5;inner: f9=f9+f12;outer: pm(i10,m10)=f9;end: idle;2、利用VDSP生成的图形六、实验分析本实验中生成的复杂波是有一个方波和三角波的卷积而成，自身卷积得到复杂波的卷积经过验证，实验最后，不论是用MATLAB还是用Visual DSP++软件进行画图比对，得到的输入、输出波形是基本一致的。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
xlabel('时间序号 n'); ylabel('振幅');
title('信号 #1');
subplot(2,2,2);
plot(n, s2);
axis([0, 100, -2, 2]);
xlabel('时间序号 n'); ylabel('振幅');
title('信号 #2');
subplot(2,2,3);
plot(n, y);
axis([0, 100, -2, 2]);
xlabel('时间序号 n'); ylabel('振幅');
title('输出信号');
axis;
%扫频信号通过2.2系统：
clf;
n = 0:100;
s1 = cos(2*pi*0.05*n);
s2 = cos(2*pi*0.47*n);
xlabel('时间序号n'); ylabel('振幅');
在M=2的基础上，线性时不变系统由y[n]=0.5(x[n]+x[n-1])变成 y[n]=0.5(x[n]-x[n-1])，则在MATLAB上，程序P2.1更改：
num可以直接表示为num=[1 -1]，通用的表达式为：num=[1 -ones(1,M-1)]。
得到图像为
2.4 修改程序P2.1，用一个长度为101、最低频率为0、最高频率为0.5的扫频正弦信号作为输入信号（见程序P1.7），计算其输出信号。你能用该系统对扫频信号的响应来解释习题Q2.1和习题Q2.2的结果吗？
2.28 分别用conv函数和filter函数求得输出，进行图像比较。
六、实验记录（数据、图表、波形、程序等）
2.1 对M=2，运行上述程序，生成输入x[n]=s1[n]+s2[n]的输出信号。输入x[n]的哪个分量被该离散时间系统抑制？
% Program P2_1
clf;
n = 0:100;
s1 = cos(2*pi*0.05*n);
xlabel('时间序号 n'); ylabel('振幅');
title('输入信号');
subplot(2,2,4);
plot(n, y);
axis([0, 100, -2, 2]);
xlabel('时间序号 n'); ylabel('振幅');
title('输出信号');
axis;
2.2若线性时不变系统由y[n]=0.5(x[n]+x[n-1])变成y[n]=0.5(x[n]-x[n-1])，对输入x[n]=s1[n]+s2[n]的影响是什么？
xlabel('时间序号 n'); ylabel('振幅');
title('信号 #2');
subplot(2,2,3);
plot(n, x);
axis([0, 100, -2, 2]);
xlabel('时间序号 n'); ylabel('振幅');
title('输入信号');
subplot(2,2,4);
个信号，再对输出信号进行分析。
2.2 在2.1的基础上编写num=ones[1 -1]，运行程序得出结论。
2.4 分别用扫频信号通过2.1、2.2的系统，进行比较分析。
2.7 分别计算出y1[n]和y2[n]，得到yt[n]；再利用filter函数求得y[n]，计算差值输出，比较y[n]和yt[n]。
实验二 离散时间系统的时域分析
实验室名称： 实验时间：
姓 名： 学号： 专业： 指导教师：
成绩
教师签名： 年 月 日
一、实验目的
1.利用MATLAB仿真简单的离散时间系统，研究其时域特性；
2.对线性时不变系统进行重点分析研究，掌握其特性。
二、实验内容
2.1 对M=2，运行上述程序，生成输入x[n]=s1[n]+s2[n]的输出信号。输入x[n]的哪个分量被该离散时间系统抑制？
y = filter(num,den,x,ic);
yt = a*y1 + b*y2;
d = y - yt;
subplot(3,1,1)
stem(n,y);
ylabel('振幅');
title('加权输入: a \cdot x_{1}[n] + b \cdot x_{2}[n]的输出');
subplot(3,1,2)
%扫频信号通过2.1系统：
clf;
n = 0:100;
s1 = cos(2*pi*0.05*n);
s2 = cos(2*pi*0.47*n);
a = pi/2/100;
b = 0;
arg = a*n.*n + b*n;
x = cos(arg);
M = input('滤波器所需的长度=');
num = ones(1,M);
x2 = cos(2*pi*0.4*n);
x = a*x1 + b*x2;
num = [2.2403 2.4908 2.2403];
den = [1 -0.4 0.75];
ic = [0 0];
y1 = filter(num,den,x1,ic);
y2 = filter(num,den,x2,ic);
y = filter(num,1,x)/M;
subplot(2,2,1);
plot(n, s1);
axis([0, 100, -2, 2]);
xlabel('时间序号 n'); ylabel('振幅');
title('信号 #1');
subplot(2,2,2);
plot(n, s2);axiຫໍສະໝຸດ ([0, 100, -2, 2]);
s2 = cos(2*pi*0.47*n);
x = s1+s2;
M = input('滤波器所需的长度=');
num = ones(1,M);
y = filter(num,1,x)/M;
subplot(2,2,1);
plot(n, s1);
axis([0, 100, -2, 2]);
xlabel('时间序号 n'); ylabel('振幅');
% Program P2_4
clf;
n = 0:40; D = 10;a = 3.0;b = -2;
x = a*cos(2*pi*0.1*n) + b*cos(2*pi*0.4*n);
xd = [zeros(1,D) x];
num = [2.2403 2.4908 2.2403];
den = [1 -0.4 0.75];
2.7 运行程序P2.3，对由加权输入得到的y[n]与在相同权系数下输出y1[n]和y2[n]相加得到的yt[n]进行比较，这两个序列是否相等？该系统是线性系统吗？
2.12 运行程序P2.4并比较输出序列y[n]和yd[n-10]。这两个系列之间有什么关系？该系统是时不变系统吗？
2.19 运行程序P2.5，生成式（2.15）所给离散时间系统的冲激响应。
ic = [0 0];
y = filter(num,den,x,ic);
yd = filter(num,den,xd,ic);
d = y - yd(1+D:41+D);
subplot(3,1,1)
stem(n,y);
ylabel('振幅');
title('输出 y[n]'); grid;
subplot(3,1,2)
2.19 运行程序P2.5，生成式（2.15）所给离散时间系统的冲激响应。
% Program P2_5
clf;
N = 40;
num = [2.2403 2.4908 2.2403];
den = [1 -0.4 0.75];
y = impz(num,den,N);
stem(y);
xlabel('时间序号n'); ylabel('振幅');
title('冲激响应'); grid;
2.20 修改程序P2.5，产生如下因果线性时不变系统的冲激响应的前45个样本：
clf;
N = 45;
num = [0.9 -0.45 0.35 0.002];
den = [1 0.71 -0.46 -0.62];
y = impz(num,den,N);
stem(y);
plot(n, x);
axis([0, 100, -2, 2]);
xlabel('时间序号 n'); ylabel('振幅');
title('输入信号');
subplot(2,2,4);
plot(n, y);
axis([0, 100, -2, 2]);
xlabel('时间序号 n'); ylabel('振幅');
三、实验器材及软件
1.微型计算机1台
2. MATLAB 7.0软件
四、实验原理
1.三点平滑滤波器是一个线性时不变的有限冲激响应系统，将输出延时一个抽样周期，可得到三点平滑滤波器的因果表达式，生成的滤波器表示为
归纳上式可得
