下载文档原格式

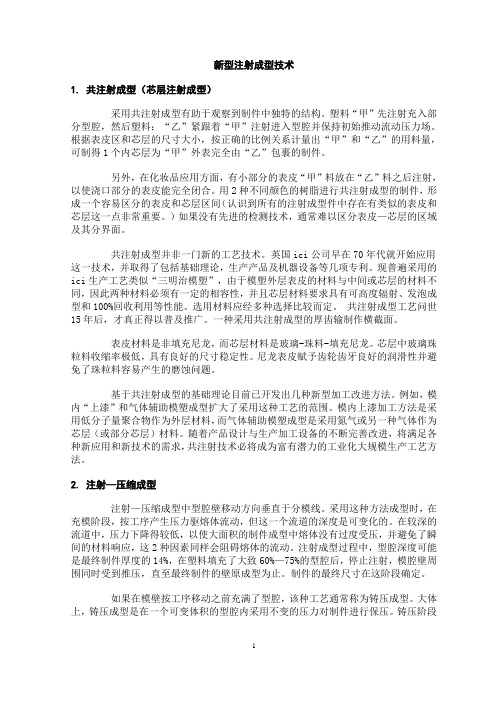

新型注射成型技术1. 共注射成型（芯层注射成型）采用共注射成型有助于观察到制件中独特的结构。
塑料“甲”先注射充入部分型腔，然后塑料：“乙”紧跟着“甲”注射进入型腔并保持初始推动流动压力场。
根据表皮区和芯层的尺寸大小，按正确的比例关系计量出“甲”和“乙”的用料量，可制得1个内芯层为“甲”外表完全由“乙”包裹的制件。
另外，在化妆品应用方面，有小部分的表皮“甲”料放在“乙”料之后注射，以使浇口部分的表皮能完全闭合。
用2种不同颜色的树脂进行共注射成型的制件，形成一个容易区分的表皮和芯层区间（认识到所有的注射成型件中存在有类似的表皮和芯层这一点非常重要。
）如果没有先进的检测技术，通常难以区分表皮—芯层的区域及其分界面。
共注射成型并非一门新的工艺技术。
英国ici公司早在70年代就开始应用这一技术，并取得了包括基础理论，生产产品及机器设备等几项专利。
现普遍采用的ici生产工艺类似“三明治模塑”，由于模塑外层表皮的材料与中间或芯层的材料不同，因此两种材料必须有一定的相容性，并且芯层材料要求具有可高度辐射、发泡成型和100%回收利用等性能。
选用材料应经多种选择比较而定。
共注射成型工艺问世15年后，才真正得以普及推广。
一种采用共注射成型的厚齿输制作横截面。
表皮材料是非填充尼龙，而芯层材料是玻璃-珠料-填充尼龙。
芯层中玻璃珠粒料收缩率极低，具有良好的尺寸稳定性。
尼龙表皮赋予齿轮齿牙良好的润滑性并避免了珠粒料容易产生的磨蚀问题。
基于共注射成型的基础理论目前已开发出几种新型加工改进方法。
例如，模内“上漆”和气体辅助模塑成型扩大了采用这种工艺的范围。
模内上漆加工方法是采用低分子量聚合物作为外层材料，而气体辅助模塑成型是采用氮气或另一种气体作为芯层（或部分芯层）材料。
随着产品设计与生产加工设备的不断完善改进，将满足各种新应用和新技术的需求，共注射技术必将成为富有潜力的工业化大规模生产工艺方法。
2. 注射—压缩成型注射—压缩成型中型腔壁移动方向垂直于分模线。

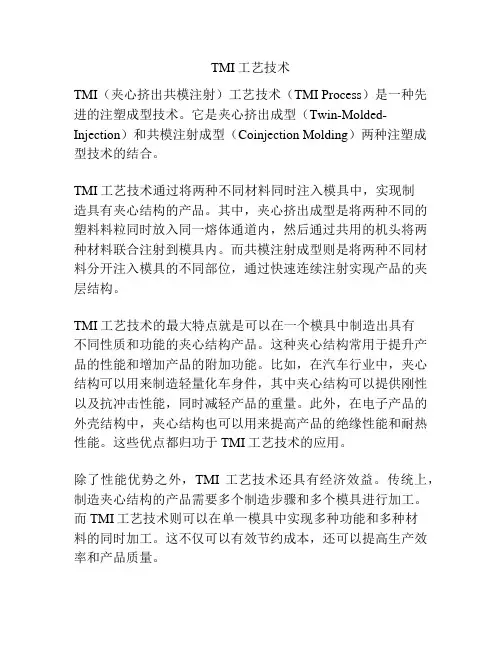

TMI工艺技术TMI（夹心挤出共模注射）工艺技术（TMI Process）是一种先进的注塑成型技术。
它是夹心挤出成型（Twin-Molded-Injection）和共模注射成型（Coinjection Molding）两种注塑成型技术的结合。
TMI工艺技术通过将两种不同材料同时注入模具中，实现制造具有夹心结构的产品。
其中，夹心挤出成型是将两种不同的塑料料粒同时放入同一熔体通道内，然后通过共用的机头将两种材料联合注射到模具内。
而共模注射成型则是将两种不同材料分开注入模具的不同部位，通过快速连续注射实现产品的夹层结构。
TMI工艺技术的最大特点就是可以在一个模具中制造出具有不同性质和功能的夹心结构产品。
这种夹心结构常用于提升产品的性能和增加产品的附加功能。
比如，在汽车行业中，夹心结构可以用来制造轻量化车身件，其中夹心结构可以提供刚性以及抗冲击性能，同时减轻产品的重量。
此外，在电子产品的外壳结构中，夹心结构也可以用来提高产品的绝缘性能和耐热性能。
这些优点都归功于TMI工艺技术的应用。
除了性能优势之外，TMI工艺技术还具有经济效益。
传统上，制造夹心结构的产品需要多个制造步骤和多个模具进行加工。
而TMI工艺技术则可以在单一模具中实现多种功能和多种材料的同时加工。
这不仅可以有效节约成本，还可以提高生产效率和产品质量。
然而，TMI工艺技术也存在一些挑战。
首先，TMI工艺技术对模具的设计和制造提出了更高的要求。
由于需要同时注射两种不同材料，模具必须具备良好的材料流动性和温度控制性能。
此外，夹心结构产品的设计也需要考虑材料的粘合问题，以确保产品的结构牢固性。
因此，TMI工艺技术需要具备高水平的工艺能力和模具制造能力才能得以实施。
总的来说，TMI工艺技术是一种有前景的注塑成型技术。
通过在一个模具中实现夹心结构，可以可靠地提升产品的性能和功能。
尽管面临一些挑战，但随着科技和工艺的不断进步，TMI工艺技术有望在各个领域得到更广泛的应用和推广。
2024年金属粉末注射成型(MIM)市场分析报告1. 引言金属粉末注射成型（Metal Injection Molding，简称MIM）是一种先进的金属制造技术，通过将金属粉末与高聚物粉末混合，加入成型剂和活性粉末，经过注射成型、脱模和烧结等工艺步骤，最终获得具有高精度和复杂形状的金属零部件。
MIM技术具有能耗低、制造周期短以及材料利用率高等优势，因此在汽车、医疗器械、电子等领域得到了广泛应用。
2. 市场规模及趋势据市场研究机构统计，金属粉末注射成型市场在过去几年中呈现出稳定的增长趋势。
预计到2025年，全球金属粉末注射成型市场规模将达到xx.xx亿美元。
这一增长主要受到以下因素的推动：2.1 新材料开发带动需求增长随着科技的不断进步，新材料的研发取得了显著突破，为金属粉末注射成型技术提供了更广阔的应用空间。
新材料的不断涌现与市场需求之间的相互促进，推动了金属粉末注射成型市场的快速发展。
2.2 汽车和医疗器械行业的增长汽车行业和医疗器械行业是金属粉末注射成型市场的主要消费领域。
随着人们对于汽车和医疗器械品质和性能需求的不断提高，对金属粉末注射成型技术的需求也在不断增长。
预计未来几年，这两个行业的持续增长将进一步推动金属粉末注射成型市场的发展。
3. 市场竞争格局目前，金属粉末注射成型市场存在着一些主要的竞争企业，包括： - 公司A - 公司B - 公司C这些企业在产品品质、技术研发能力以及市场拓展能力等方面均具备一定优势。
随着市场竞争的加剧，这些企业将不断提升自身的竞争力，同时也面临着市场份额争夺的压力。
4. 市场机遇与挑战金属粉末注射成型市场具有广阔的发展前景，同时也面临着一些挑战。
4.1 市场机遇•创新技术的推动：随着新材料和新技术的不断出现，金属粉末注射成型市场将迎来更多的机遇。
新技术的应用将进一步拓宽市场的发展空间。
•新兴领域需求增加：随着人们对于高性能产品和高精度零部件的需求不断增加，金属粉末注射成型技术将在航空航天、能源等新兴领域中得到更广泛的应用。
金属粉末注射成型（MIM）市场发展现状概述金属粉末注射成型（MIM）是一种先进的制造技术，将金属粉末与聚合剂混合，制成可注射的糊状物，然后通过注射成型、脱脂、烧结等工艺，制造出具有复杂形状和高精度的金属件。
MIM技术在汽车、航空航天、医疗器械等领域有广泛应用，因其高效、经济和环保等特点而备受关注。
市场规模及增长趋势MIM市场近年来呈现稳定增长的趋势。
据市场研究公司的数据显示，2019年全球MIM市场规模达到了XX亿美元，预计未来几年将保持年复合增长率在X%左右。
主要驱动市场增长的因素包括：1. 产品需求的增加电子产品、汽车、医疗器械等行业对高精度、复杂形状金属件的需求不断增加，推动了MIM技术的应用和市场发展。
2. 成本和时间的节约相比传统的加工制造方法，MIM技术具有较低的生产成本和较短的生产周期。
这使得MIM技术成为替代传统制造方法的优选选择，进一步推动了市场的发展。
3. 技术的不断进步和创新MIM技术在材料、设备和工艺等方面不断创新和发展，使其能够应对更加复杂和高要求的产品制造。
这为MIM市场的拓展提供了更多的机会。
市场竞争态势目前，MIM市场存在多家重要的参与者，包括供应商、制造商和研发机构。
这些参与者通过不同的战略竞争以获取市场份额和技术优势。
1. 供应商竞争金属粉末供应商是MIM市场的关键参与者之一。
这些供应商通过提供高质量、高纯度的金属粉末，满足市场对材料质量的要求，并与制造商建立战略合作关系。
2. 制造商竞争MIM制造商之间的竞争主要体现在产品质量、生产效率和成本方面。
制造商通过提高工艺技术和生产设备的水平，不断优化生产工艺，降低成本，提高产品质量和生产效率。
3. 技术创新竞争MIM市场也存在着技术创新的竞争。
通过开发新型材料、新工艺和设备，提高产品性能和生产效率，企业能够获得竞争优势。
市场前景和挑战MIM市场具有广阔的发展前景，但也面临一些挑战。
1. 技术门槛MIM技术涉及材料科学、工艺工程等多个学科领域，技术要求较高。

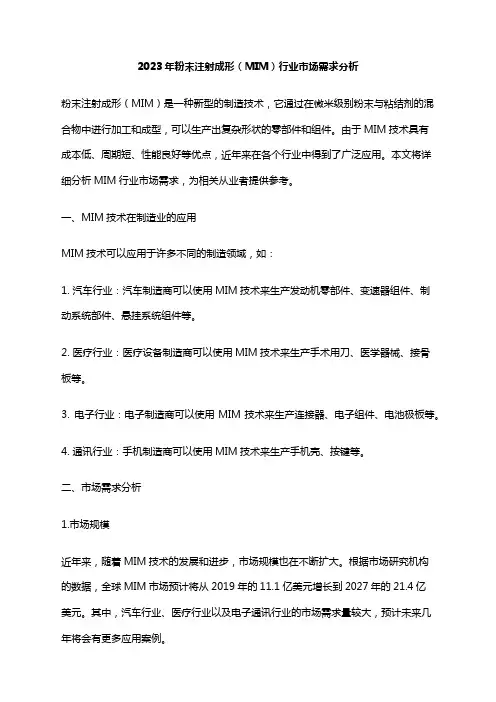

2023年粉末注射成形（MIM）行业市场需求分析粉末注射成形（MIM）是一种新型的制造技术，它通过在微米级别粉末与粘结剂的混合物中进行加工和成型，可以生产出复杂形状的零部件和组件。
由于MIM技术具有成本低、周期短、性能良好等优点，近年来在各个行业中得到了广泛应用。
本文将详细分析MIM行业市场需求，为相关从业者提供参考。
一、MIM技术在制造业的应用MIM技术可以应用于许多不同的制造领域，如：1. 汽车行业：汽车制造商可以使用MIM技术来生产发动机零部件、变速器组件、制动系统部件、悬挂系统组件等。
2. 医疗行业：医疗设备制造商可以使用MIM技术来生产手术用刀、医学器械、接骨板等。
3. 电子行业：电子制造商可以使用MIM技术来生产连接器、电子组件、电池极板等。
4. 通讯行业：手机制造商可以使用MIM技术来生产手机壳、按键等。
二、市场需求分析1.市场规模近年来，随着MIM技术的发展和进步，市场规模也在不断扩大。
根据市场研究机构的数据，全球MIM市场预计将从2019年的11.1亿美元增长到2027年的21.4亿美元。
其中，汽车行业、医疗行业以及电子通讯行业的市场需求量较大，预计未来几年将会有更多应用案例。
2.成本优势MIM技术相比于传统的制造技术，具有更低的成本。
这在于MIM技术的原料与设备成本相对较低。
然而，在开发MIM产品时，初期的开发成本会相对高一些，这需要投资者有一定资金和耐心。
3.技术优势MIM技术具有多种技术优势，可以满足许多应用场景的制造需求。
其中之一是可以通过单一成本生产出复杂的零部件和组件，而这在传统的制造方式中是难以实现的。
另外，MIM技术使产品的密度更加均匀，可以提高产品的机械性能。
4.环保优势传统的制造方式通常会产生大量的废料和废水，对环境造成一定的影响，而MIM技术可以降低这种污染的产生。
一些先进的MIM工厂已经实现了零废弃物的生产，从而更符合可持续发展的发展方向。
三、发展趋势尽管MIM技术在许多制造领域中应用相对成熟，但随着市场的发展，MIM技术仍然存在一些瓶颈，主要表现在以下几个方面：1. 建立可靠的MIM工艺体系MIM工艺的完善和优化是现阶段MIM技术发展的重要任务，当前技术问题主要集中在材料性质控制、成形工艺等方面，需要通过多方面的研究来解决。
金属、陶瓷粉末注射成型工艺简介：金属、陶瓷粉末注射成型工艺技术是一种将粉末冶金工艺、粉末陶瓷工艺与塑料注射成型工艺相结合的新型制造工艺技术。
该工艺技术适合大批量生产小型、精密、复杂及具有特殊性能要求的金属陶瓷零件的制造。
该工艺的基本过程是：将微细的金属或陶瓷粉末与有机粘结剂均匀混合成为具有流变性的物料，采用先进的注射机注入具有零件形状的模腔形成坯件，新技术脱除粘结剂并经烧结，使其高度致密成为制品，必要时还可以进行后处理。
金属、陶瓷粉末注射成型工艺技术是近年来世界粉末冶金领域发展最快的高新技术。
该工艺技术的研究起始于70年代末，由于它适用性强、市场广阔，而且潜力巨大，所以一出现，便受到普遍重视，发展非常迅速。
美国、日本和西欧等发达国家率先形成产业规模。
1、粉末注射成型工艺特点：1）零部件几何形状的自由度高，制件各部分密度均匀、尺寸精度高，适于制造几何形状复杂、精密及具有特殊要求的小型零件（0.05g-200g）；2）合金化灵活性好，对于过硬、过脆、难以切削的材料或原料铸造时有偏析或污染的零件，可降低制造成本；3）产品质量稳定、性能可靠，制品的相对密宽可达92－98%，可进行渗碳、淬火、回火等处理；4)加工零件的典型公差为±0.05mm；5)工艺流程短、生产效率高，易于实现大批量、规模化生产；2、粉末注射成型适用的材料：主要有Fe合金、Fe-Ni合金、不锈钢、Kovar合金、W合金、钛合金、Stellite Si-Fe合金、Hastelloy 合金、硬质合金、永磁合金及氧化铝、氮化硅、氧化锆等陶瓷材料。
3、粉末注射成型技术的应用领域：计算机及其辅助设施：如打印机零件、磁头、磁芯、撞针轴销、驱动零件；工具：如钻头、刀头、喷丸咀、枪钻、螺旋铣刀、冲头、套筒、扳手、电工工具、手工工具等；家用器具：如表壳、表链、电动牙刷、剪刀、风扇、高尔夫球头、珠宝链环、圆珠笔卡箍、照相机用等零件；医疗机械用零件：如牙矫形架、剪刀、镊子；军用零件：导弹尾翼、枪支零件、弹头、药型罩、引信用零件；电气用零件：微型马达、电子零件、传感器件；机械用零件：如松棉机、纺织机、卷边机、办公机械等；。
新型注射成型技术1. 共注射成型（芯层注射成型）采用共注射成型有助于观察到制件中独特的结构。
塑料“甲”先注射充入部分型腔，然后塑料：“乙”紧跟着“甲”注射进入型腔并保持初始推动流动压力场。
根据表皮区和芯层的尺寸大小，按正确的比例关系计量出“甲”和“乙”的用料量，可制得1个内芯层为“甲”外表完全由“乙”包裹的制件。
另外，在化妆品应用方面，有小部分的表皮“甲”料放在“乙”料之后注射，以使浇口部分的表皮能完全闭合。
用2种不同颜色的树脂进行共注射成型的制件，形成一个容易区分的表皮和芯层区间（认识到所有的注射成型件中存在有类似的表皮和芯层这一点非常重要。
）如果没有先进的检测技术，通常难以区分表皮—芯层的区域及其分界面。
共注射成型并非一门新的工艺技术。
英国ici公司早在70年代就开始应用这一技术，并取得了包括基础理论，生产产品及机器设备等几项专利。
现普遍采用的ici生产工艺类似“三明治模塑”，由于模塑外层表皮的材料与中间或芯层的材料不同，因此两种材料必须有一定的相容性，并且芯层材料要求具有可高度辐射、发泡成型和100%回收利用等性能。
选用材料应经多种选择比较而定。
共注射成型工艺问世15年后，才真正得以普及推广。
一种采用共注射成型的厚齿输制作横截面。
表皮材料是非填充尼龙，而芯层材料是玻璃-珠料-填充尼龙。
芯层中玻璃珠粒料收缩率极低，具有良好的尺寸稳定性。
尼龙表皮赋予齿轮齿牙良好的润滑性并避免了珠粒料容易产生的磨蚀问题。
基于共注射成型的基础理论目前已开发出几种新型加工改进方法。
例如，模内“上漆”和气体辅助模塑成型扩大了采用这种工艺的范围。
模内上漆加工方法是采用低分子量聚合物作为外层材料，而气体辅助模塑成型是采用氮气或另一种气体作为芯层（或部分芯层）材料。
随着产品设计与生产加工设备的不断完善改进，将满足各种新应用和新技术的需求，共注射技术必将成为富有潜力的工业化大规模生产工艺方法。
2. 气体辅助注射成型气体辅助注射成型技术主要是为了减轻重量和（或）节省循环时间等而逐渐发展起来的。
通常的共注射成型中，首先注射外层材料，并只部分填充型腔。
然后气体通过喷嘴注射或直接进入模腔内，模腔制件的芯层部位。
液化气体也可注射到待成型制件的芯层部分。
一般而言，在芯层内气体压力推动熔料向前流动，直至完全充满型腔，并防止制件表层在固化阶段从模腔壁凹下，相连的表皮层紧贴着模腔壁，气体则保存在模塑制件的芯层区间。
由于注入气体的压力高于大气压力，故此该气体的压力必须在制件顶出之前降低，以避免当起限位作用的模腔壁移动时，造成制件变形。
高度压缩的气体难于控制其形状及定位气体芯的位置，但随着工艺及工序的不断改进，将可重复生产出合格的制件。
在机器化控制的条件下，通常采用各项工艺程序控制。
随着注塑加工基础理论研究的不断深入，控制方法下淘汰控制压力的方法而采用真正的工艺程序控制，对物料的响应进监测，调节乃至控制。
对诸如注射速率等加工参数的改进，对成型制件尤其是对其机械特性及表面特性将会产生显著的影响。
射料杆速度与熔料注射速度并不相等，了解这一点很关键。
粘弹性材料的响应与浇灌能够过程相互关联，而且一定是同步进行的。
总之，想直接观察到材料的响应既不可能也很不现实。
过去由此而产生了可重复性次序处理或控制物体的设备。
该工序流程中关键步骤是经常采用干式循环测量机器设备。
有重复性的模压工序当然重要，但应最优先考虑具有重现性的熔体特性。
由此，通常要求在控制器上加设辅助探测器，以保存记录塑料熔体压力及温度，是有关熔体状况的重要参数，但并不足够以调节材料的非线形响应。
辅助性的调节控制设备正不断地开发应用于成型高度复杂的注塑制件。
例如，机械式的阀控浇口应用于热流道体系中，在流道内可更好地调控分配压力，并可消除熔接痕和减少翘曲。
3. 低压注射成型低压注射成型已经出现在最近的有关加工工艺报道中。
其实这也并不是一种新的工艺，但采用的加工方法，可使设备工序能更好地与预料中的熔体响应相匹配。
常规的成型条件下，注射初始时熔体因过度受压而产生巨大的不稳定效应。
由此引起粘度急剧增高，同时熔体由于受到压缩而储存了弹性能量。
而低压注射成型工艺与此相反，熔体流过喷嘴和流道。
由于熔体粘度伴随压力增加而增大，而低压注射成型熔体的粘度较低，从而可更好地控制熔体的粘流特性。
另外，料筒内熔体的压力增大速度越快，将更呈现出类似固态的空体响应。
粘弹性塑料熔体从纯液态到纯固态过程中，都具有宽频的响应特性。
熔体的响应或松弛时间等具体特性是由聚合物主链上的化学成分所决定。
避免流动条件的突然改变或瞬间大幅度变动，更有利于形成所需的类似液态特性。
事实上，低压注射成型只是控制或调节塑料粘弹特性的一种加工方法。
树脂生产厂商一般把高流动性树脂的分子量降低，以求降低其粘弹性，从而适合于生产薄壁制品等的需要。
随着对加工环境认识的深入，采用低压注射成型将使塑料熔体更能适应生产环境的要求。
目前有几项工业化产品是采用低压注射成型方法。
大多数设计项目已着重于将低压注射与再注射塑料成型结合一起使用。
如汽车门内饰板的成型，就是将纺织物或非纺织物放置入模具内，再直接向模具注射熔料。
模内加标签方法是超越简单印刷的另一种成型方法。
在每次循环生产开始时，单独的标签或接连的薄膜可在模内转换位置。
薄膜除了可印刷之外，不定期具有很多动能，（如高抗行击、韧性树脂）或者薄膜可含有助剂和稳定剂，以保护成型制件表面。
4. 交变注射成型相比较而言，交变注射是一个比较新的注射成型选择参数。
这项技术的最大难点在于当加工条件突然改变时，对塑料熔体将呈现出怎样的变化行为知之甚少。
有关熔体流变学的基础知识，不仅仅是固定的剪切粘度。
确切地说，熔体响应（粘性和弹性行为）需要表达的特性，不仅是通常的稳态流动速率或剪切速率及温度，也包括压力及瞬间流动速率。
这些特性包括很多内容而且十分难于弄清楚。
然而，如果在异型材注射方面取得实质性进展，将需制订出多种不同塑料的具体操作规程。
另还需增加通用的累试法，以求得到成熟和精确的控制方法。
在常规的注射成型中，型腔壁固定不变，某些情况下，还有利用在充模和保压陷段移动模壁。
可采用2种不同的方法：移动型腔壁方向垂直于分模线；旋转或滑动型腔壁。
在充模阶段旋转型芯以增加对制件尤其是表皮部分分子的变轴取向。
通过这种加工工艺，制件的弯曲性能与其它机械性能得到了极大的提高。
聚苯乙饮水杯和聚丙烯注射器就是采用这种加工方法获得重大改变突破地2个产品。
注射—压缩成型中型腔壁移动方向垂直于分模线。
采用这种方法成型时，在充模阶段，按工序产生压力驱熔体流动，但这一个流道的深度是可变化的。
在较深的流道中，压力下降得较低，以使大面积的制件成型中熔体没有过度受压，并避免了瞬间的材料响应，这2种因素同样会阻碍熔体的流动。
注射成型过程中，型腔深度可能是最终制件厚度的14%，在塑料填充了大致60%—75%的型腔后，停止注射，模腔壁周围同时受到推压，直至最终制件的壁原成型为止。
制件的最终尺寸在这阶段确定。
如果在模壁按工序移动之前充满了型腔，该种工艺通常称为铸压成型。
大体上，铸压成型是在一个可变体积的型腔内采用不变的压力对制件进行保压。
铸压阶段是增加密度的阶段，密度紧接着在介于熔体和固态塑料之间起变化。
采用铸压方式成型致密圆盘，可把残留应力减至最低程度，制件上的残留应力可产生变折射现象。
铸压成型的改进型活动式型腔壁是一种新技术，其由注射全体制件固化阶段通过多孔的金属型腔壁以“保压”制件。
这种方法已有人称为外部气体辅助成型法，其实这是一种误解，因为气体并没有影响塑料熔体在型腔内的流动。
在常规的注射成型当中，保压就是在保持型腔体积不变的同时，在压力流的作用下，添加入更多的塑料。
联同在型腔内的保压流形成了不均匀的压力分布，有可能在受高压的浇口位置产生制件缺陷。
6. 模具的冷却模具的冷却是一项关键的工艺技术。
大部分的成型周期都是由传导热量传递过程。
能量可从热的熔体传递至冷的模具上是由于存在温差所至。
模具壁边的塑料表皮有效地隔离着芯层，从而使得这种热传递方式非常低效。
可是，模具冷却通常到设计的最后阶段才得以注意。
较好的冷却设计样式可缩短20%—30%或更短的循环生产时间，并提高劳动生产率。
在生产循环周期中，模具的表面温度不断地“高—低”周期性变化着，当热的熔体逼压着模壁时，模温就高，顶出制件后，下次注射之前，空模腔的模温就低。
为了将冷却时间缩短至最低限度，人们一直在探求能生产合格制件的最低模具温度。
模温所起的重要作用就是影响型腔内的熔体流动以及表皮与芯层之间的尺寸比例大小。
模温越低，表皮尺寸越厚而型腔内压力下降越大。
脉行冷却技术是在注射塑料进入模腔后，通常采用循环冷却管内非常冻的冷冻液体来调节冷却的一项技术。
制件顶出后，如果没有循环，下一次射料熔流进入模腔后，模腔壁的温度就显著上升。
采用脉行冷却方式后，其型腔壁温度将更高，但比常规模具冷却方法所探测的温度稍低。
脉行冷却可广泛应用于薄壁制件的成型；要求重复精确表面的制件成型，以及流道深度变化范围材料突变行为。
例如逆滞流动。
对于脉行冷却的加工优势和其它相关限特性在潜在优点来说，有关脉行冷却的成本花费是否过高的争论已显得不那么重要。
7. 熔芯成型工艺熔芯成型法是一种比较新的工艺方法，便于加工内部有交叉复杂的渠道、凹槽或切槽的制件。
生产管道夹具、泵外壳和体育运动商品等小型制件的生产厂商们，早在15年以前就开始考虑鉴定是否采用这项工艺了。
最近，汽车制造公司已采用该项工艺生产大型零部件，如轻质的动力系统样件和进气支管等。
这个型芯与常规模具一样具有可折将式的型芯功能，设有限定的内腔壁的嵌件型芯。
主要区别在于型芯的结构，这种型芯不能在模内拆卸也不能用机械方法抽出到模外。
另外，这种型芯若不是由电感加热熔融掉，如低熔点（138oc）的锡-铋合金或另外的锡合金，就是在二次操作中被（可溶性丙烯酸类聚合物）行洗掉。
这种熔芯成型采用常规的工艺方法，两者的主要区别在于型芯的热性能及型腔材料不同。
型芯的热性能直接影响制件上流动表皮-芯层结构的厚度。
根据实际加工条件，顶部及底部表皮厚度可大不相同，在某种情况下，可能产生翘曲的缺陷，而另一种情况下，有可能减少或消防易出缺陷制件的翘曲现象。
熔芯成型法当中，型芯仅仅作为模壁。
充模过程不因固态嵌件而改变。
由于金属合金型芯或聚合物型芯的热性能大不一样，故其所要求的压力也有所不同。
聚合物型芯起到隔绝壁的作用，并且在成型制件中产生非常薄的流体表皮；金属型芯成为散热点而在制件上形成相对厚的流体表皮。
如果塑料熔体流过时型芯表面已熔化，将产生流动根本性变化。
已有报道采用冰条作为型芯。
液态薄膜在冰与塑料界面存在着非常复杂的加工问题得以解决之前，这种方法用于高精度制件是切实可行的。
8. 计算机辅助成型采用计算机辅助工程（cae）对加工设计及分析有助于缩短设计周期并可避免代价昂贵的机械失误。
