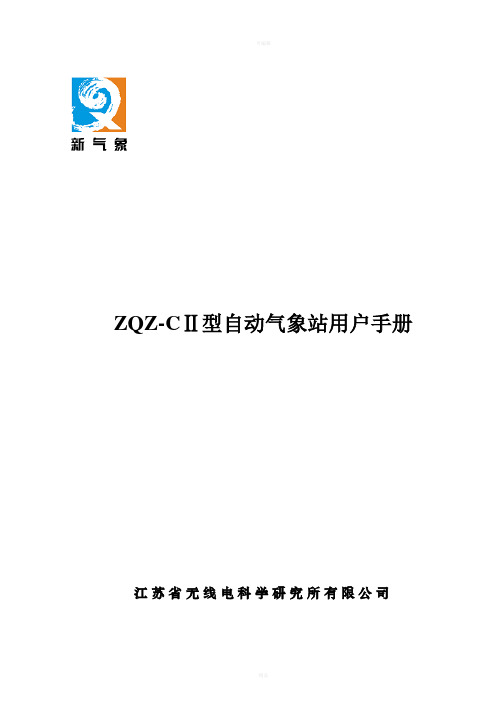

ZQZ-CⅡ型自动气象站用户手册江苏省无线电科学研究所有限公司精品前言地面气象观测工作的任务是观测、编发报和编制报表。

自动气象站是使地面气象观测工作实现自动化的仪器。

Ⅱ型自动气象站是中国气象局统一组织研制的地面气象有线综合遥测站，曾用过“地面有线综合遥测仪（Ⅱ型）”的名称。

用于自动测量地面气压、温度、湿度、风向、风速、雨量、地表温度、浅层地温、深层地温等气象要素。

配备微机和“业务测报软件”后，还可实现自动编发报和编制报表。

对云、能、天等气象要素，可人工观测后将数据输入计算机。

为向用户介绍Ⅱ型自动气象站的基本结构和工作原理、主要性能、安装、使用、维护以及维修方面的一些基本知识，帮助用户安装、使用、维护、维修自动气象站，特编著本用户手册。

本手册共分六章。

第1章，基本结构和工作原理：介绍自动气象站的基本结构、硬件和软件构成及其工作原理、数据采集技术、数据的存贮等。

第2章，主要性能：介绍自动气象站的主要功能、主要测量性能和使用环境条件等。

第3章，性能测试：介绍自动气象站出厂时的性能测试方法，可供台站现场检查校验及周期检定时参考。

第4章，安装：介绍自动气象站安装前的准备工作、安装的过程和方法，以及自动气象站的操作方法。

第5章，使用：介绍自动气象站的日常使用知识，其中，编制报文报表的内容从略。

第6章，维护和维修：介绍自动气象站的日常维护工作、故障发生时判别故障的基本原则、判别各部件故障的方法及维修的方法。

手册注重规范性、可操作性、有效性。

规范性方面主要是符合气象行业标准《Ⅱ型自动气象站》和观测规范《地面有线综合遥测气象仪（Ⅱ型）观测规范》。

可操作性体现在本手册的内容回避了深奥的理论，注重实践，与实际工作中的安装、使用、维护相一致，学了就能用。

有效性是指编者吸收了众多台站以往安装、使用、维护Ⅱ型自动站的经验和教训，编入了教材，特别在故障判别和排除方面，多讲原则和方法，使你可站在较高的高度上进行观察和分析，从而使工作更加有效。

遥感定位仪用户手册首先感谢你选择我们的产品，我们的产品是经过实际野外应用的仪器。

在你开始使用仪器之前，请先仔细的阅读本用户手册的原理、产品型号、使用规程、存储条件、注意事项和免责声明，对于你在探测领域是会有帮助的。

仪器的种类与性质：地下金属的探测探测可利用许多的方法来实现，一般可分为：平衡式，差拍式、幅度鉴别式，磁力仪、温度遥感式、磁波反射式、重力探测式、雷达波探测、可控源音频探测、地震法、土壤电阻率法、波幅吸收等多种方法。

你所拥有的系列金属探测器，属于遥感型磁场静电反射型仪器。

它采用稀有金属与氧化物垒势接触形成的电动势，迫使天线指向物体的方位，比起以往的仪器具有更强的抗地球磁暴的效果，使用了二次检波技术，强磁抗磁暴技术和短脉冲迅速关断技术等最新的电路构成形式，实现土壤无损探测，利用静电在磁场中转动的原理，指示出目标物的位置、大小、形状、深浅、属性等一系列的参数。

操作方法简单，探测结果准确，仪器携带方便，不受场地限制，一人即可操作整个过程和得出探测效果定量分析。

仪器设有欠压报警，充电充满自停电路。

有效保护内置电源的续航能力。

适合于寻找埋藏在土层，岩石、水泥、瓦砾之下的金属物体。

广泛应用于地下不明物体的探测于判断，矿脉矿床的搜索，埋藏物，隐藏物，遗留物的探寻，并适合于战场金属残片的搜寻，考古研究等领域。

仪器适合大面积的搜索目标物体，全天候工作。

适合于专业和业余人员的使用。

仪器的探测机理：仪器是利用电磁波的发射与反射侦测到金属物体存在的。

众所周知，所有的分子在任何时候都处于运动之中，马可尼在制造晶体收音机时首先利用了分子的这种特性，当一对匹配的石英晶体的波长彼此相交时，会产生共振。

法国物理学家库伦证实了这样一个物理事实：静电经过导线时，能够使导线分子转向，因为那时导线实际上变成了一个磁体，磁化的导线进入两个相同的共振磁场时，将发生转向，指示两个物体之间的线路。

仪器的主机是多种频率的发生装置，发射一定频率的低频强磁场，使主机周围形成一个强大的电磁场型电子雾，这种特定的低频脉冲可以穿透几十米的土层和空间，土壤对于它的衰减吸收特别的微弱。

遥测终端机广泛应用于各级水资源/水文管理系统中，该产品可对地表水供水渠道(管道)、行政边界控制断面、入河(湖)排污口以及河流、水库、湖泊等水源地的水量、水质、水位、降雨量、现场图像进行远程监测，并可对水泵、阀门、闸门等设备进行远程控制或自动控制。

外观:特点:1、行业认证通过水利部水资源、水文相关行业规约和产品标准检测。

2、兼容性强兼容各种类型的流量计、水位计、水质分析仪、雨量筒、工业照相机；支持市电或太阳能供电。

(点击了解全部兼容厂家)3、性能稳定采用防雷、防潮、防水、抗干扰、输入信号隔离等多项措施，确保设备安全、可靠。

4、维护方便可远程设置工作参数、远程升级程序。

5、接入灵活可接入我公司配套的水资源管理系统平台，也可接入组态软件或用户自行开发的软件系统。

6、多中心上报监控数据可同时上报省、市、县级水资源监控管理平台和省级水资源税接收平台。

产品功能:◆采集渠道、管道、河流等各类流量仪表的流量数据。

◆采集水位、水质变送器的标准模拟量信号。

◆采集雨量筒的标准脉冲信号。

◆采集水泵、阀门、闸门状态，采集供电状态和箱门开关状态。

◆数据超限或故障发生时，立即上报告警信息。

◆自动控制水泵或阀门/闸门，实现允许取水或禁止取水。

◆远程控制水泵或阀门/闸门，实现允许取水或禁止取水。

◆支持IC卡、远程方式充值剩余水量。

◆支持GPRS/CDMA/4G、RS485总线、光纤等多种通讯方式；支持多中心上报。

◆支持自动拍照、远程拍照功能，照片可就地下载、可上传。

◆支持使用应急开关，实现紧急取水功能。

◆内置大容量数据存储器，可存储不少于1年的历史数据。

◆现场可显示、查询监测数据和设备工作参数。

◆可配置备用电源，停电后可继续工作。

扩展资料：遥测终端（遥测终端机）的应用：遥测终端（遥测终端机）是基于GPRS、CDMA 、短消息、卫星等无线通信网络实现远程数据采集和传输的智能终端设备。

遥测终端结合配套系统软件可轻松实现物物相联或人机互动，并具备数据存储、对比、分析和处理功能，广泛应用在水文、水资源领域的远程测控系统中。

LN2031-Ⅱ型光电式(CCD) 静力水准遥测坐标仪使用说明书西安联能自动化工程有限责任公司目录一、概述 (1)二、产品规格 (1)三、技术指标 (1)四、技术特点 (2)五、基本原理 (2)六、仪器结构 (4)七、安装方法 (6)八、采集设备及测试软件(选购件) (8)九、程控命令： (8)十、测量结果计算： (9)十一、人工标定 (9)十二、自动化标定 (12)十三、注意事项： (13)十四、装箱单： (13)十五、选购件 (14)一、概述LN2031-Ⅱ型光电式(CCD)静力水准遥测坐标仪是基础与建筑物垂直变形观测的新型专用测量仪器，可用于观测大坝、桥梁、码头、滑坡、地面沉降、地裂缝、断层、软弱夹层等的垂直变形。

LN2031-Ⅱ型光电式(CCD)静力水准遥测坐标仪应用连通管原理多点连通，通过连通容器中的浮子跟踪液位，将被测参考点的微小高差变化转换为标志杆的垂直位移，由CCD智能传感器检测垂直位移，用单片机实现CCD 器件的程控驱动、信号处理和识别、数据采集、计算机和通讯等功能。

该仪器将传感器和外围电路集成，并设计专用模具制造，仪器的整体性和密封性能好，便于安装。

本仪器具有结构简单、安装方便、防潮性能好、可靠性强、技术配套性好等特点。

二、产品规格LN2031 硬件设置地址。

LN2031-Ⅱ数据存储功能(3500条)，程序设置地址，扶正系统。

三、技术指标标称测量范围：50mm分辨率：0.01mm精度：0.1mm电学漂移：无遥测接口：RS485工作环境：温度-10℃～+40℃湿度≤95%RH供电电压：AC85V～265V50Hz功耗：5W储存数据：3500条数据设备地址：程序设置体积：Φ200×340（高）重量：2.6Kg四、技术特点⒈本仪器为智能型数字化自动测量仪器，具有目标自动判断识别功能和故障自动诊断功能。

⒉应用以CCD器件为基础的光电一体化智能型位移传感器作为检测单元，无电学漂移问题，可靠性强。

DY.YDJ 遥测终端机使用说明操作说明：1.仪器唤醒1.1设备唤醒仪器平时进入低功耗状态，液晶显示屏处于关闭状态，除了电源指示灯其它指示灯都不亮。

要唤醒仪器，按下键盘上的“唤醒”键(电路板上的”AWAEK”)即可，当屏幕打开后才表明仪器处于正常状态，也只有在此状态下才可对仪器进行参数查看和修改。

仪器唤醒后的状态:“设备电压”表示设备当前电池电压，此电压小于11V时电池开始亏电，必须对电池充电，否则会影响仪器的正常使用显示器的第二行显示当前的时间。

1.2查看雨量数据按下键盘的“↑”，“↓”键可以翻看累计雨量/降雪量，今日雨量/降雪量，时段雨量/降雪量和昨日降雨量/降雪量。

2.参数修改2.1 修改站号按下键盘上的“设置”键(电路板上的“Set”),再按键盘上的“1”将进入站号设置界面：此界面下按键盘上的数字键“0-9”可修改站号，按键盘的“→”“←”键可左右移动光标闪烁的位置。

修改完成后再次按下“设置”键将出现是否保存当前修改的对话界面按键盘的“→”“←”键可选择是否保存当前修改。

选择“是”将保存当前修改，选择“否”将放弃当前修改。

2.2 修改高程此功能在接收水位传感器时起作用，在接融雪雨量计情况下可不操作。

设置完成后保存步骤同2.1。

2.3日分界时此功能可以查看当前的日分界设置，此值仅由中心软件通过GPRS 修改。

2.4 修改时间按下键盘上的“设置”键(电路板上的“Set ”),再按键盘上的“4”将进入时间设置界面：此界面下按键盘上的数字键“0-9”可修改时间，按键盘的“→”“←”键可左右移动光标闪烁的位置。

设置完成后保存步骤同2.1。

2.5查看空高此功能在接收水位传感器时起作用，在接融雪雨量计情况下可不操作。

2.6串口设置按下键盘上的“设置”键(电路板上的“Set ”),再按键盘上的“6”将进入串口设置界面：融雪计版本中串口的速率为9600，此值为遥测终端机GPRS 与中心软件通信的固定传输速率，修改为其他值后数据接收中心将不能正常接收到水位数据，此处请谨慎操作。

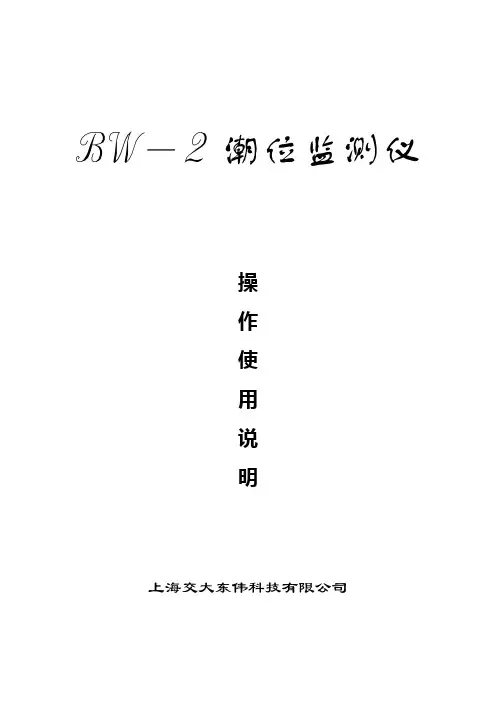

BW－2潮位监测仪操作使用说明上海交大东伟科技有限公司１一、 前言本系统经岸站测出当前潮位，通过岸站的无线发送机发送给接收台的无线接收机，经译码后可供显示和计算机接口。

二、 系统构成整个系统由潮位测量控制器、无线MODEM 、无线收发机和显示控制器构成，系统组成框图如下：三、 电气特性工作电压：DC10V ――DC15V 测量精度：±0.5CM 四、 功能描述1、控制器面板显示潮位测量控制器和潮位接收控制器显示面板相同，面板显示有运行状态指示、当前潮位/电池电压显示和时钟显示三部分，其中当前潮位/电池电压显示为红色LED ，时钟显示为绿色LED 。

“潮位”与“电池电压”和“年月日”与“时分秒”显示的切换，由于“潮位”和“时分秒”为主要数据，当显示切换到“电池电压”和“年月日”后，系统自动延时10秒后自动切换回“潮位”和“时分秒”显示。

2、潮位测量控制器潮位测量控制器通过传感器测得当前水位，减去系统设定的初始潮位计算值，从而得出当前潮位。

按照系统设定的测量间隔，实时地把当前潮位发送给远程显示控制器；也可以把所检测的潮位存入控制器的存贮器中，通过RS232用超级终端接收，以便分析软件进行分析处理；同时潮位测量控制器还检测蓄电池电压，当蓄电池电压低于10.5V，控制器将发蓄电池电压报警信息。

根据不同安装位置及测量需要，控制器可设定：水密度、基准面、测量间隔、传感器增益，工作方式和系统时钟。

参数设置：指示灯所对应的项目即为当前进入参数设置后，认后，即自动退出参数设置。

1) 水密度设定水密度设定值范围为：0.980---1.050T/m3;2)基准面设定确定潮位计算的基准点，当传感器位于基准面以下时所设参数为正数；反之所设参数为负数。

设定范围为-2.00---2.00m;3)测量间隔（传送间隔）控制器按设定的记录间隔把所测的潮位存入控制器EEPROM中或发送到远程显示器中。

设定范围为20---900S。

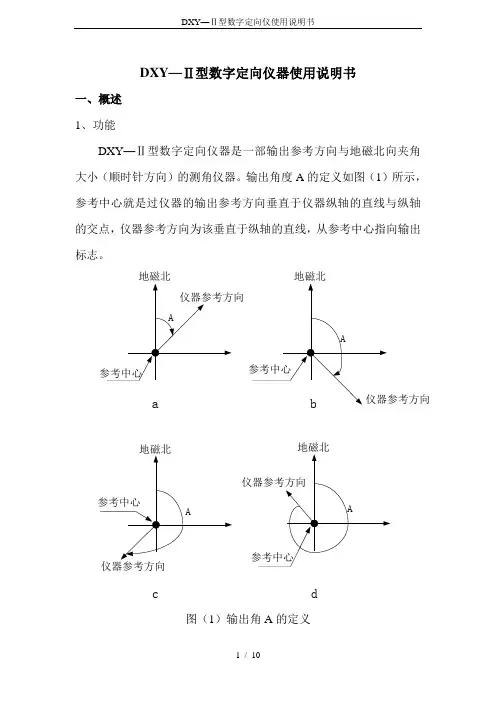

DXY —Ⅱ型数字定向仪器使用说明书一、概述 1、功能DXY —Ⅱ型数字定向仪器是一部输出参考方向与地磁北向夹角大小（顺时针方向）的测角仪器。

输出角度A 的定义如图（1）所示，参考中心就是过仪器的输出参考方向垂直于仪器纵轴的直线与纵轴的交点，仪器参考方向为该垂直于纵轴的直线，从参考中心指向输出标志。

A地磁北仪器参考方向参考中心A地磁北仪器参考方向参考中心A地磁北仪器参考方向参考中心A地磁北仪器参考方向参考中心abc d图（1）输出角A 的定义2、组成DXY—Ⅱ型数字定向仪器由壳体、电池组、磁罗盘和记录处理板组成。

如图（2）所示。

壳体采用铜材料做成，对电磁场不产生干扰。

为电池组、磁罗盘和记录处理版提供与外界隔离的保护，确保仪器在矿井中安全可靠地工作。

电池组为磁罗盘和记录处理板提供电源，采用三节锂电池供电，电池采用**公司生产的**型号锂电池。

电池组可提供**型号测角仪器连续工作不小于72小时所需的电源。

磁罗盘为测角仪器提供初始的方位角度、俯仰角度和倾斜角度。

磁罗盘采用honeywell公司生产的HMR3300磁罗盘。

记录处理板完成接收磁罗盘发送过来的初始的方位角度、俯仰角度和倾斜角度，并进行坐标转换处理，得到DXY—Ⅱ型数字定向仪器参考输出方向与地磁北的夹角大小，并存储在记录处理板的存储器当中。

在测试完成之后，通过板上的USB接口，采用数据线连接，将记录处理板与电脑连接。

通过电脑的复制、剪切等操作完成数据读取。

3、技术指标方位精度：≤1°（水平）≤3°（倾角0°～±30°）≤4°（倾角±30°～±60°）方位分辨率：0.1°工作温度：-20℃～+40℃ 4、工作原理DXY —Ⅱ型数字定向仪器采用磁罗盘作为核心测角元器件。

磁罗盘采用三轴磁阻传感器测量磁罗盘参考三轴上的地磁分量大小，并通过两轴加速度计测量地球重力加速度在俯仰和倾斜轴上的分量大小，然后进行测角解算。
