常用橡胶分类及性能

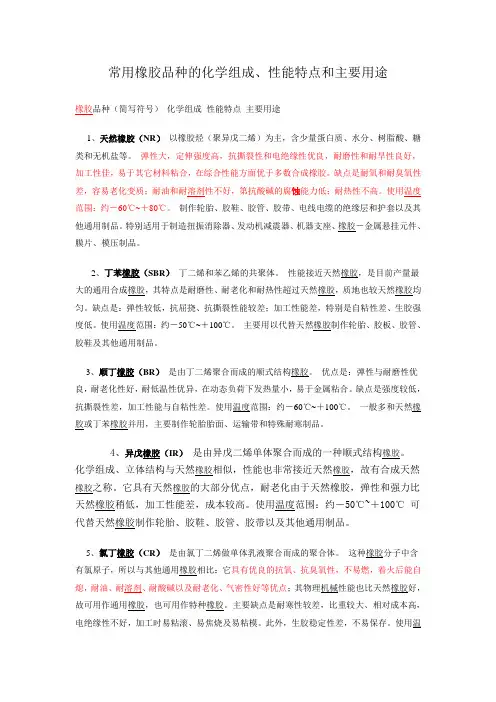

常用橡胶品种的化学组成、性能特点和主要用途橡胶品种（简写符号）化学组成性能特点主要用途1、天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。

弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。

缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。

使用温度范围：约－60℃~＋80℃。

制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。

特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。

2、丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。

性能接近天然橡胶，是目前产量最大的通用合成橡胶，其特点是耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。

缺点是：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。

使用温度范围：约－50℃~＋100℃。

主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。

3、顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。

优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。

缺点是强度较低，抗撕裂性差，加工性能与自粘性差。

使用温度范围：约－60℃~＋100℃。

一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。

4、异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。

化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。

它具有天然橡胶的大部分优点，耐老化由于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。

使用温度范围：约－50℃~＋100℃可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。

5、氯丁橡胶（CR）是由氯丁二烯做单体乳液聚合而成的聚合体。

这种橡胶分子中含有氯原子，所以与其他通用橡胶相比：它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然橡胶好，故可用作通用橡胶，也可用作特种橡胶。

耐油橡胶分类耐油性通常指耐非极性油类，燃油，矿物油和合成润滑油。

橡胶按照耐油性分类（极性橡胶）：ICR(原浓度橡胶)，NBR（丁腈橡胶），HNBR（氯化丁腈橡胶），ACM（丙烯酸酯橡胶），AEM（乙烯—丙烯酸橡胶），CSM（氯磺化聚乙烯橡胶），FKM（氟橡胶），FMVQ（氟硅橡胶），CO（氯醚橡胶），PUR（聚氨酯橡胶）。

不耐油性橡胶分类（非极性橡胶）：NR（天然橡胶），IR（异戊橡胶），BR（顺丁橡胶），SBR（丁苯橡胶），IIR（丁基橡胶），EPR（乙丙橡胶），EPDM（三元乙丙橡胶）。

1.耐燃油性：氟橡胶FKM和氟硅橡胶FMVQ对燃料油的抗耐性最好。

而氯丁橡胶和氯化聚乙烯橡胶CPE耐燃油性最差。

丁晴橡胶的耐燃油性随丙烯晴含量增加而提高。

氯醇橡胶的耐燃油性比丁晴橡胶好。

2.耐混合燃油性：氟硅橡胶FMVQ和氟橡胶FKM对混合燃料油的抗耐性最好。

丙烯酸酯橡胶耐耐混合燃油性最差丁晴橡胶的耐混合燃油性随丙烯晴含量增加而提高。

含氟量高的氟橡胶对混合燃油的稳定性较好3.耐酸性氧化燃油性：对酸性氧化燃油来说，酸性氧化燃油中的氢过氧化物可使硫化胶的性能恶化，所以在燃油系统中常用的丁晴橡胶，氯醇橡胶难以满足长期使用的要求。

只有含氟弹性体如氟橡胶FKM ，氟硅橡胶FMVQ，氟化磷晴和氢化丁晴橡胶性能较好。

普通的丁晴橡胶胶料，不能在125度的酸性汽油中长时间工作。

只有采用氧化镉活化的低硫-给硫体以及白碳黑为主要原料的丁晴橡胶，才能较好的耐酸性汽油。

增加丙烯晴的含量，可使酸性汽油的渗透性降低。

4.耐矿物油性：丁晴橡胶是常用的耐矿物油橡胶。

丁晴橡胶的耐矿物油性随丙烯晴含量增加而提高。

但高丙烯晴含量的丁晴橡胶耐热性有限。

当油温达到150度时，应该采用氢化丁晴橡胶，氟橡胶FKM ，氟硅橡胶FMVQ和丙烯酸酯橡胶。

油温达到150度时，氟橡胶FKM ，氟硅橡胶FMVQ效果最好。

但成本高，为降低成本，可以在氟橡胶FKM 中并入50%以下的丙烯酸酯橡胶，并用后的硫化胶性能下降不大于20%。

工程常用橡胶的种类特性及应用1. 丁腈橡胶(Nitrile Rubber)：丁腈橡胶是一种聚合物弹性体，具有良好的抗油、耐燃油以及耐化学品性能。

其主要特性包括耐油性、耐磨性、耐酸碱性、耐氧化性和耐老化性。

应用领域包括汽车工业、石油化工、航空航天、建筑材料等领域。

2. 氯丁橡胶(Chloroprene Rubber)：氯丁橡胶是一种聚合物弹性体，具有良好的耐气候、耐油性和耐燃烧性能。

其主要特性包括耐极端温度、耐臭氧性和耐老化性。

应用领域包括汽车工业、轨道交通、建筑防水、电线电缆等领域。

3. 丁苯橡胶(Styrene-Butadiene Rubber)：丁苯橡胶是一种聚合物弹性体，具有良好的耐磨性、耐撕裂性和耐寒性能。

其主要特性包括耐磨性、耐臭氧性、抗裂性和耐油性。

应用领域包括轮胎制造、橡胶鞋、橡胶管、密封制品等领域。

4. 反应性橡胶(Reactive Rubber)：反应性橡胶是一种特殊类型的橡胶，具有可固化性、可模塑性和可再生性能。

其主要特性包括高强度、高耐用性和可塑性。

应用领域包括航空航天、船舶制造、运动器材等领域。

5. 氢化橡胶(Hydrin)：氢化橡胶是一种特殊类型的橡胶，具有耐热性、耐油性和耐臭氧性能。

其主要特性包括耐高温性、耐油性、耐腐蚀性和耐臭氧性。

应用领域包括航空航天、石油化工、汽车工业等领域。

6. 氟橡胶(Fluoro Rubber)：氟橡胶是一种高性能橡胶，具有优异的耐高温、耐油和耐腐蚀性能。

其主要特性包括耐高温性、耐油性、耐酸碱性和耐溶剂性。

应用领域包括航空航天、汽车工业、化工设备等领域。

7. 乙丙橡胶(Ethylene-Propylene Rubber)：乙丙橡胶是一种热塑性橡胶，具有优异的耐高温、耐臭氧和耐氧化性能。

其主要特性包括耐高温性、耐臭氧性、抗裂性和耐老化性。

应用领域包括汽车工业、电力设备、橡胶密封制品等领域。

总结起来，不同种类的橡胶具有不同的特性和应用领域。

工程常用橡胶种类包括丁腈橡胶、氯丁橡胶、丁苯橡胶、反应性橡胶、氢化橡胶、氟橡胶和乙丙橡胶，各种橡胶都具有不同的特性和适用领域，能够满足工程中的不同需求。

常用橡胶材料的特点与使用范围橡胶是一种常见的材料，具有很多种不同类型和特点，广泛应用于各种行业。

以下是常见橡胶材料的特点与使用范围：1.天然橡胶：天然橡胶是从橡胶树中提取的一种高分子材料。

其特点包括优异的弹性、耐磨性和抗裂性能。

天然橡胶常用于制作轮胎、橡胶管、橡胶鞋和橡胶密封件等产品。

2.丁腈橡胶：丁腈橡胶是一种具有优异耐油性和耐化学性的合成橡胶。

它的特点包括耐温性好、抗老化能力强和机械性能稳定。

丁腈橡胶常用于制作油密封件、汽车零部件、防护手套和腊纸等产品。

3.氯丁橡胶：氯丁橡胶是一种含有氯的合成橡胶，具有良好的耐油性和抗膨胀性能。

它的优点包括优异的耐候性和耐热性，常用于生产胶粘剂、密封制品、汽车胎面胶和传动带等产品。

4.丁基橡胶：丁基橡胶是一种由丁烷聚合而成的合成橡胶，具有良好的耐油性、耐酸碱性和抗氧化能力。

它的特点包括耐高温、耐老化和耐候性好。

丁基橡胶常用于制造耐油密封件、胶管、橡胶振动吸音器和橡胶工具等产品。

5.氟橡胶：氟橡胶是一种抗溶剂和抗化学物质腐蚀的合成橡胶。

它的特点包括耐高温性、良好的耐油性和耐腐蚀性能。

氟橡胶常用于制造密封件、搪玻璃涂层、飞机燃料管及O型圈等高要求场合的产品。

6.乙丙橡胶：乙丙橡胶是一种由乙烯和丙烯共聚而成的合成橡胶。

它具有优良的耐候性、耐磨性和耐油性。

乙丙橡胶常用于制造汽车部件、输送带、防水材料和橡胶接头等。

7.硅橡胶：硅橡胶是一种由硅原料合成而成的高分子材料。

其优点包括耐高温性、耐候性和电绝缘性能好。

硅橡胶常用于电子电器、食品级密封件、医疗器械和汽车部件等领域。

8.聚氨酯橡胶：聚氨酯橡胶是一种由聚醚或聚酯连接聚合而成的合成橡胶。

它的特点包括耐磨损、耐油性好和良好的弹性恢复性能。

聚氨酯橡胶广泛应用于密封制品、悬挂器、液压密封件和橡胶辊等领域。

总之，不同类型的橡胶材料具有各自独特的特点和使用范围。

了解这些特点和用途，可以帮助人们正确选择和应用橡胶材料，以满足各种工业和生活中的需求。

橡胶的种类（优缺点）和硫化橡胶的分类：天然胶与合成胶两种。

1.天然胶（NR）:天然胶的原材料来源于橡胶植物树。

其优点为：弹性好、强度高、绝缘性好、变形小、加工方便。

其缺点为：不耐油、耐温性能差、易老化，一般都是并用掺合使用。

一般生产汽车轮胎和一些减震耐磨的橡胶件。

2.合成胶：合成胶有：丁苯胶（SBR）、丁晴胶（NBR）、顺丁胶（BR）、乙丙胶（EPDM）、丁基胶（IIR）、氯丁胶（CR）、丙烯酸脂胶（ACM）、氢化丁晴（HNBR）、氯磺化聚乙烯（CSM）、氟胶（FKM）、硅橡胶（MVQ）等。

2.1.乙丙胶（EPDM），本厂代号为（E）优点：耐老化性能非常优异、耐天候、电绝缘性较好、冲击弹性较好、耐油。

缺点：硫化速度较慢、自粘性能、热撕裂性能差、加工性能不好。

用途：制造耐热运输带、蒸汽胶管，耐化学药品的密封件、减震垫和防水材料及汽车用皮碗、皮圈等。

2.2.丁晴胶（NBR）本厂代号（N）优点：耐油性能优良、还具有较好的耐热、耐老化、耐磨、耐腐蚀等性能。

缺点：耐寒性、耐酸性、电绝缘性等性能较差、且抗力撕裂强度较差。

用途：主要用于制造油封、轴封及垫圈（O型圈）等制品，还可用于制造耐油胶管、运输带、胶辊、真空胶管、减震制品和纺织配件。

2.3丁苯胶（SBR）本厂代号（S）优点：耐热性、耐老化性和耐磨性较好。

缺点：耐寒性、弹性、耐屈扰、龟裂性、耐撕裂性等性能较差、且加工性能较差可塑度变化小，压延压出变形大，自粘性差。

用途：主要用于充气轮胎，其次用于胶鞋、胶管、胶带、胶辊、胶布及模型制品，吸尘器密封圈等如吸口密封圈等。

2.4氯丁橡胶（CR），本厂代号（C）优点：耐屈扰性、耐热性、耐老化性、耐酸碱性等较好，且弹性好，有良好的气密性。

具有耐寒性和耐水性。

缺点：储存稳定性较差，易结晶，电绝缘性较差用途：主要生产家电、空调里的橡胶件2.5顺丁胶或聚丁二烯橡胶（BR）优点：弹性、耐低温性、耐磨性较好。

缺点：拉伸强度、撕裂强度较低，抗湿滑性不好，粘性差。

常用橡胶材料的特点及使用范围机械密封材料机械密封的密封性能和使用寿命，与各零件的材料有关，尤其是端面密封（摩擦副）的材料，辅助密封的材料和弹簧的材料。

一、端面密封摩擦副的材料摩擦副材料有石墨、陶瓷、堆焊硬质合金、碳化钨合金、SiC、填充聚四氟乙烯、锡青铜、钢结硬质合金、不锈钢、酚醛塑料、尼龙等。

常用材料的性质如下：1、石墨石墨的优点是耐腐蚀性和自润滑性好，摩擦系数小，耐热冲击性好并容易加工，缺点是机械强度低，有孔隙。

石墨的这两个缺点可以用浸渍和渗碳的方法改善。

浸渍石墨可分为浸树脂和浸渍金属两种。

浸树脂石墨耐腐蚀性好，但不耐高温（耐温约170~200℃）；浸渍金属石墨高温性好（浸青铜、铝、铅等耐高温可达400~500℃），但耐腐蚀性差。

石墨是使用最广泛的非金属材料，用作中低转速机械密封的动环和高速机械密封的静环。

好的石墨，肉眼看来致密，手指摸上去不大脱粉，不大染黑手指。

2、陶瓷陶瓷的优点是耐腐蚀性好，硬度很高，耐磨性好，缺点是脆性大以及硬度过高而难以加工。

应用较多是氧化铝陶瓷，还有金属陶瓷。

陶瓷多用于腐蚀性介质、中低速的场合。

3、堆焊硬质合金在碳钢、铬钢和铬镍钢的密封面上堆焊硬质合金，优点是硬度高，耐磨性好，耐温性好（500℃以下），耐腐蚀或汽蚀性好，缺点是易产生气孔、夹渣和表面硬度不均匀。

4、碳化钨合金由碳化钨、碳化钛等硬度高、熔点高的金属碳化物，是用加粘结剂粉末冶金的办法，压制烧结成型。

优点是硬度、强度都很高，耐磨、耐高温、耐腐蚀，线膨胀系数低，缺点是性脆，加工困难。

碳化钨是应用最广泛的端面密封副材料，多用作中低转速机械密封的静环，高速机械密封的动环。

二、辅助密封圈的材料对辅助密封材料的要求是弹性好，摩擦系数小，耐磨、耐热和低温性好，抗介质腐蚀、溶解和老化等，此外还要求在压缩后和长期使用中残余变形好。

常用的辅助密封圈材料是橡胶和聚四氟乙烯，此外还有软聚氯乙烯。

1、橡胶橡胶有较好的弹性、缓冲性、吸振性、耐热性、耐腐蚀性。

丁氰橡胶（NBR）优点：就有良好的耐油性和耐非极性溶剂性能，有一定耐热性，具有良好的耐磨性，耐老化性及气密性，导电性能比较好。

缺点：耐臭氧，耐寒和电绝缘性较差。

2，聚氨酯（PU）优点：机械强度高，耐磨性能超过其他任何已知橡胶，弹性好，耐溶剂，光洁度高，具有良好的气密性和耐老化性能，耐油性能也相当好。

缺点：不耐水，在水中很容易水解。

3，硅胶（SR）优点：耐高温严寒，范围可达-100~280摄氏度，具有十分优秀的耐臭氧，热氧，光和天候老化性能，具有良好的电绝缘性能。

缺点：常温下抗张强度，撕裂强度，耐磨性，耐酸碱腐蚀性能差，特别是价格昂贵。

4，天然橡胶(NR)优点:常温下具有高弹性，较高的机械强度，耐疲劳，耐寒性好。

缺点：易反映，耐臭氧老化和耐热氧老化性能较差。

5，尼龙(Nylon)优点：耐用，硬度高缺点：容易磕碰损坏6，氯丁橡胶（CR）优点：耐老化性能十分优越，具有一定得耐热性，在90-110摄氏度下能够使用4个月之久，较好的耐油性，耐溶剂型。

缺点：储存稳定性差，容易硬化变质，耐寒性及电绝缘性较差。

7三元乙丙（EPDM）优点：耐溶剂耐老化高弹性1. 耐高低温硅橡胶胶辊是一种耐热性胶辊。

在各种橡胶中，它具有最宽广的工作温度范围（-100度至350度）。

例如适当配合的乙烯基硅橡胶，经250度数千小时或300度数百小时热空气老化后仍能保持橡胶状特性；低苯基硅橡胶的玻璃化温度为-140度，其硫化胶在-70度至100度得温度下仍具有弹性。

2. 优异的耐臭氧老化、氧老化、光老化和气候老化的性能硅橡胶硫化胶于自由状态在室外暴晒数年后，性能无显著变化。

3. 优良的电绝缘性能硅胶辊硫化后的电绝缘性能在受潮、遇水或温度升高时的变化较小，燃烧后生成的二氧化硅仍为绝缘体，这就能保证电气设备继续工作，直到检修。

4. 硅胶辊的生理惰性无味、对人体无不良影响。

5. 特殊的表面性能硅胶辊是疏水的，对许多材料不粘，可起隔离作用。

6. 高透气性硅橡胶的透气率较普通橡胶大数十倍甚至百倍，而且对不同气体的透气率差别较大。

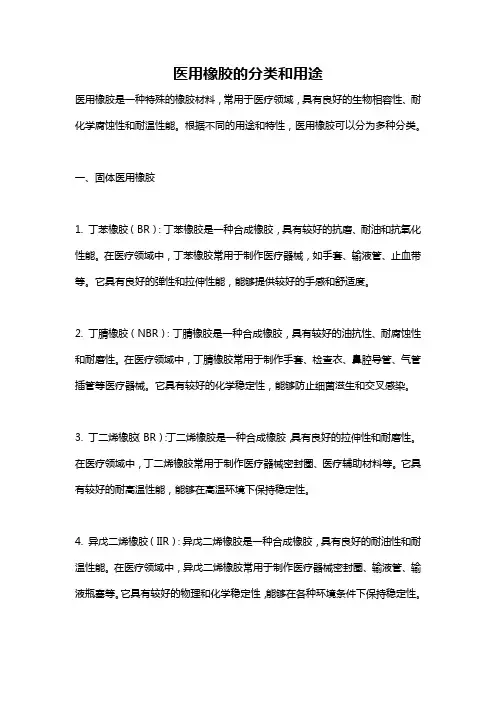

医用橡胶的分类和用途医用橡胶是一种特殊的橡胶材料，常用于医疗领域，具有良好的生物相容性、耐化学腐蚀性和耐温性能。

根据不同的用途和特性，医用橡胶可以分为多种分类。

一、固体医用橡胶1. 丁苯橡胶（BR）：丁苯橡胶是一种合成橡胶，具有较好的抗磨、耐油和抗氧化性能。

在医疗领域中，丁苯橡胶常用于制作医疗器械，如手套、输液管、止血带等。

它具有良好的弹性和拉伸性能，能够提供较好的手感和舒适度。

2. 丁腈橡胶（NBR）：丁腈橡胶是一种合成橡胶，具有较好的油抗性、耐腐蚀性和耐磨性。

在医疗领域中，丁腈橡胶常用于制作手套、检查衣、鼻腔导管、气管插管等医疗器械。

它具有较好的化学稳定性，能够防止细菌滋生和交叉感染。

3. 丁二烯橡胶（BR）：丁二烯橡胶是一种合成橡胶，具有良好的拉伸性和耐磨性。

在医疗领域中，丁二烯橡胶常用于制作医疗器械密封圈、医疗辅助材料等。

它具有较好的耐高温性能，能够在高温环境下保持稳定性。

4. 异戊二烯橡胶（IIR）：异戊二烯橡胶是一种合成橡胶，具有良好的耐油性和耐温性能。

在医疗领域中，异戊二烯橡胶常用于制作医疗器械密封圈、输液管、输液瓶塞等。

它具有较好的物理和化学稳定性，能够在各种环境条件下保持稳定性。

二、液体医用橡胶1. 丙烯橡胶（ACM）：丙烯橡胶是一种合成橡胶，具有较好的耐温性和耐化学腐蚀性。

在医疗领域中，丙烯橡胶常用于制作医疗器械密封圈、导管、阀门等。

它具有较好的弹性和耐磨性能，能够提供较好的密封效果。

2. 聚硅氧烷（PSiO2）：聚硅氧烷是一种合成高分子材料，具有非常良好的生物相容性和耐温性能。

在医疗领域中，聚硅氧烷常用于制作医疗器械密封圈、人工心脏瓣膜、人工血管等。

它具有较好的生物相容性，能够避免对人体产生不良反应。

医用橡胶广泛应用于医疗领域，主要用于制作医疗器械、医疗耗材和医疗辅助材料等。

具体应用包括：1. 医用手套：医用手套是医疗领域最常见的应用之一。

医用手套使用丁苯橡胶或丁腈橡胶制成，能够有效地防止交叉感染，保护医护人员和患者的安全。

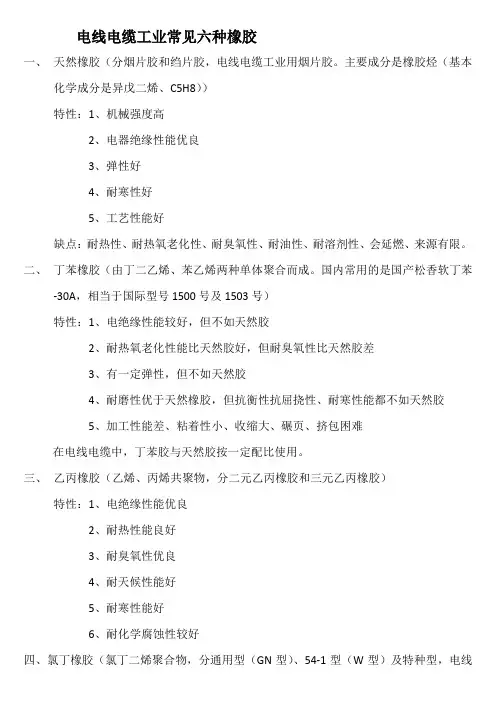

电线电缆工业常见六种橡胶一、天然橡胶（分烟片胶和绉片胶，电线电缆工业用烟片胶。

主要成分是橡胶烃（基本化学成分是异戊二烯、C5H8））特性：1、机械强度高2、电器绝缘性能优良3、弹性好4、耐寒性好5、工艺性能好缺点：耐热性、耐热氧老化性、耐臭氧性、耐油性、耐溶剂性、会延燃、来源有限。

二、丁苯橡胶（由丁二乙烯、苯乙烯两种单体聚合而成。

国内常用的是国产松香软丁苯-30A，相当于国际型号1500号及1503号）特性：1、电绝缘性能较好，但不如天然胶2、耐热氧老化性能比天然胶好，但耐臭氧性比天然胶差3、有一定弹性，但不如天然胶4、耐磨性优于天然橡胶，但抗衡性抗屈挠性、耐寒性能都不如天然胶5、加工性能差、粘着性小、收缩大、碾页、挤包困难在电线电缆中，丁苯胶与天然胶按一定配比使用。

三、乙丙橡胶（乙烯、丙烯共聚物，分二元乙丙橡胶和三元乙丙橡胶）特性：1、电绝缘性能优良2、耐热性能良好3、耐臭氧性优良4、耐天候性能好5、耐寒性能好6、耐化学腐蚀性较好四、氯丁橡胶（氯丁二烯聚合物，分通用型（GN型）、54-1型（W型）及特种型，电线电缆工业用通用型和54-1型。

特性：1、机械性能好2、耐老化性能优越3、具有特殊的不延燃性和优良的耐油性4、电绝缘性能差在存放期容易自硫，在工业上容易造成早期硫化（即焦烧）和沾辊。

因其绝缘性能差，一般不采用它做绝缘，只用于低压橡皮绝缘电线。

因其有优越的耐臭氧、耐大气老化性能、优越的不延燃性和极高机械性能，因此被广泛应用于船用电缆和矿用电缆的护套。

五、丁腈橡胶（由丁二烯和丙烯腈聚合而成，按用途分通用丁腈橡胶和特种丁腈橡胶。

按聚合方法分热丁腈橡胶和冷丁腈橡胶。

按丙烯含量不同分，国内生产的有丁腈-18（丙烯含量为18%），丁腈-26（丙烯含量为26%），丁腈-40（丙烯含量为40%），有软、硬两种。

电线电缆行业常用丁腈-18，丁腈-26通用型冷丁腈橡胶。

）特性：1、具有优异的耐油性和耐溶剂性，丙烯腈含量越高，其耐油性越好。

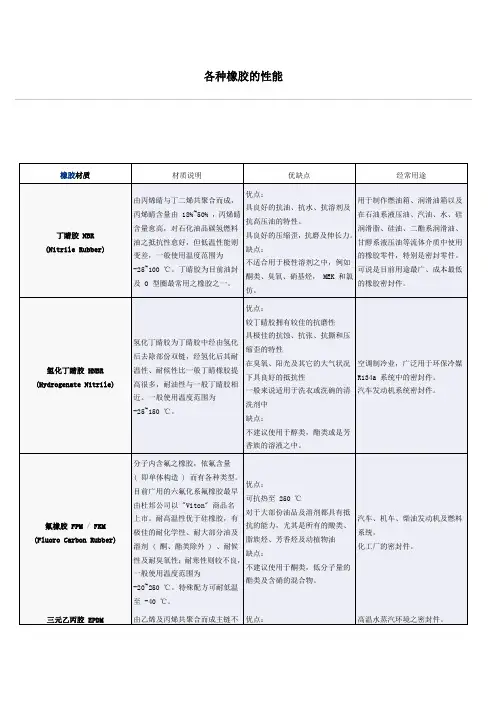

各种橡胶的性能橡胶材质材质说明优缺点经常用途丁睛胶NBR (Nitrile Rubber)由丙烯睛与丁二烯共聚合而成，丙烯睛含量由 18%~50% ，丙烯睛含量愈高，对石化油品碳氢燃料油之抵抗性愈好，但低温性能则变差，一般使用温度范围为-25~100 ℃。

丁睛胶为目前油封及 O 型圈最常用之橡胶之一。

优点：具良好的抗油、抗水、抗溶剂及抗高压油的特性。

具良好的压缩歪，抗磨及伸长力。

缺点：不适合用于极性溶剂之中，例如酮类、臭氧、硝基烃， MEK 和氯仿。

用于制作燃油箱、润滑油箱以及在石油系液压油、汽油、水、硅润滑脂、硅油、二酯系润滑油、甘醇系液压油等流体介质中使用的橡胶零件，特别是密封零件。

可说是目前用途最广、成本最低的橡胶密封件。

氢化丁睛胶HNBR (Hydrogenate Nitrile)氢化丁睛胶为丁睛胶中经由氢化后去除部份双链，经氢化后其耐温性、耐候性比一般丁睛橡胶提高很多，耐油性与一般丁睛胶相近。

一般使用温度范围为-25~150 ℃。

优点：较丁睛胶拥有较佳的抗磨性具极佳的抗蚀、抗张、抗撕和压缩歪的特性在臭氧、阳光及其它的大气状况下具良好的抵抗性一般来说适用于洗衣或洗碗的清洗剂中缺点：不建议使用于醇类，酯类或是芳香族的溶液之中。

空调制冷业，广泛用于环保冷媒R134a 系统中的密封件。

汽车发动机系统密封件。

氟橡胶FPM / FKM (Fluoro Carbon Rubber)分子内含氟之橡胶，依氟含量( 即单体构造 ) 而有各种类型。

目前广用的六氟化系氟橡胶最早由杜邦公司以 "Viton" 商品名上市。

耐高温性优于硅橡胶，有极佳的耐化学性、耐大部分油及溶剂 ( 酮、酯类除外 ) 、耐候性及耐臭氧性；耐寒性则较不良，一般使用温度范围为-20~250 ℃。

特殊配方可耐低温至 -40 ℃。

优点：可抗热至250 ℃对于大部份油品及溶剂都具有抵抗的能力，尤其是所有的酸类、脂族烃、芳香烃及动植物油缺点：不建议使用于酮类，低分子量的酯类及含硝的混合物。

第九章合成橡胶第一节橡胶的分类与性能一、橡胶的类型橡胶:是一种高分子弹性体，它在外力作用下能发生较大的形变，当外力解除后，又能迅速恢复其原来形状。

分类：1.从橡胶的来源分两大类天然橡胶：由橡胶树中取得，经采集、凝聚、洗涤、枯燥等过程即得。

合成橡胶：由小分子化合物聚合而得，一般分为通用橡胶和特种橡胶2.根据合成橡胶的用途分为通用橡胶、特种橡胶二、橡胶的特性玻璃化温度低，具有高弹性三、橡胶的硫化与增强未硫化：大分子是线型或支链型构造，因其制品强度很低、弹性小、遇冷变硬、遇热变软、遇溶剂溶解等，使得制品无使用价值。

橡胶制品必须经过硫化形成网状或体型构造才有实用价值。

对橡胶进展适当的硫化，即可以保持橡胶的高弹性，又可以使橡胶具有一定的强度。

同时，为了增加制品的硬度、强度、耐磨性和抗撕裂性，而在加工过程中参加惰性填料〔如氧化锌、粘土、白垩、重晶石等〕和增强填料〔如炭黑〕等。

第二节丁苯橡胶丁苯橡胶〔SBR〕：是由1，3-丁二烯与苯乙烯共聚而得的高聚物。

工业生产方法：1.乳液聚合法→主要采用品种：低温丁苯橡胶、高温丁苯橡胶、低温丁苯橡胶炭黑母炼胶、低温充油丁苯橡胶、高苯乙烯丁苯橡胶、液体丁苯橡胶等。

2.溶液聚合法品种：烷基锂引发、醇烯络合物引发、锡偶联、高反式等丁苯橡胶。

重点介绍：低温丁苯橡胶的生产工艺技术一、主要原料1.1，3-丁二烯构造式：CH2＝CH－CH＝CH2，最简单的共轭双烯烃物性：在常温、常压下为无色气体，有特殊气味，有麻醉性，特别刺激粘膜。

来源：由丁烷、丁烯脱氢，或碳四馏分别离而得。

2.苯乙烯构造式：CH2＝CH物性：无色或微黄色易燃液体，有芳香气味和强折射性。

二、原理与工艺1.聚合原理在乳液中按自由基共聚合反响机理进展聚合反响。

2.低温乳液聚合生产丁苯橡胶工艺〔1〕典型配方〔2〕条件确定①分散介质：去离子水，以保证乳液的稳定和聚合产物的质量。

用量：单体量的60%～300%，水量多少对体系的稳定性和传热都有影响，水量少，乳液稳定性差，不利于传热；一般控制单体与水的比值为1∶1.05～1∶1.8〔物质量的比〕。

九大常用橡胶的性能优缺点对比及其应用1、天然橡胶（NR）①成分：以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。

②优点：弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。

③缺点：耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。

④使用温度范围：约－60℃~＋80℃。

⑤应用：制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。

特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。

2、丁苯橡胶（SBR）①成分：丁二烯和苯乙烯的共聚体。

性能接近天然橡胶，是目前产量最大的通用合成橡胶。

②优点：耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。

③缺点：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。

④使用温度范围：约－50℃~＋100℃。

⑤应用：主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。

3、顺丁橡胶（BR）①成分：由丁二烯聚合而成的顺式结构橡胶。

②优点：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。

③缺点：强度较低，抗撕裂性差，加工性能与自粘性差。

④使用温度范围：约－60℃~＋100℃。

⑤应用：一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。

4、异戊橡胶（IR）①成分：由异戊二烯单体聚合而成的一种顺式结构橡胶。

化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。

②优点：它具有天然橡胶的大部分优点，耐老化由于天然橡胶，弹性和强力比天然橡胶稍低。

③缺点：加工性能差，成本较高。

④使用温度范围：约－50℃~＋100℃⑤应用：可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。

5、氯丁橡胶（CR）（R22截止阀O形圈）①成分：由氯丁二烯做单体乳液聚合而成的聚合体。

工程常用橡胶性能及应用1.工程常用橡胶的种类、特性及应用种类(代号)化学组成特性应用举例天然橡胶(NR)以橡胶烃(聚异戊二烯)为主，另含少量蛋白质、水分、树脂酸、糖类和无机盐弹性大，拉伸强度高，抗撕裂性和电绝缘性优良，耐磨、耐寒性好，加工性佳，易与其他材料黏合，综合性能优于多数合成橡胶。

缺点是耐氧及耐臭氧性差，容易老化，耐油、耐溶剂性不好，耐酸碱腐蚀的能力低，耐热性不高制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套，以及其他通用橡胶制品丁苯橡胶(SBR)丁二烯和苯乙烯的共聚物耐磨性突出，耐老化和耐热性超过天然橡胶，其他性能与天然橡胶接近。

缺点是弹性和加工性能较天然橡胶差，特别是自黏性差，生胶强度低代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品顺丁橡胶(BR)由丁二烯聚合而成的顺式结构橡胶结构与天然橡胶基本一致。

它的突出优点是弹性与耐磨性优良，耐老化性佳，耐低温性优越，在动负荷下发热量小，易与金属黏合；但强度较低，抗撕裂性差，加工性能与自黏性差，产量仅次于丁苯橡胶一般和天然或丁苯橡胶混用，主要用于制作轮胎胎面、运输带和特殊耐寒制品异戊橡胶(IR)以异戊二烯为单体聚合而成，组成和结构均与天然橡胶相似又称合成天然橡胶，具有天然橡胶的大部分优点，吸水性低，电绝缘性好，耐老化性优于天然橡胶，但弹性和加工性能比天然胶较差，成本较高可代替天然橡胶制作轮胎、胶鞋、胶管、胶带，以及其他通用橡胶制品丁基橡胶(IR)异丁烯和少量异戊二烯的共聚物，又称异丁橡胶耐老化性及气密性、耐热性优于一般通用橡胶，吸振及阻尼特性良好，耐酸碱、耐一般无机介质及动植物油脂，电绝缘性亦佳，但弹性不好，加工性能差，表现在硫化慢，难黏，动态生热大主要用于制作内胎、水胎、气球、电线电缆绝缘层、化工设备衬里及防振制品、耐热运输带、耐热耐老化胶布制品氯丁橡胶(CR)由氯丁二烯作为单体，乳液聚合而成的聚合物有优良的抗氧、抗臭氧及耐候性，不易燃，着火后能自熄，耐油、耐溶剂及耐酸碱性、气密性等亦较好。

常用橡胶的品种，特性，用途天然橡胶 -20～≤85℃丁腈橡胶 -20～≤82℃三元乙丙 -40～≤125℃聚四氟乙烯-50～≤150℃氟橡胶 -23～≤160℃橡胶品种（简写符号）化学组成性能特点主要用途1．天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。

弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。

缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。

使用温度范围：约－60℃～＋80℃。

制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。

特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。

2．丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。

性能接近天然橡胶，是目前产量最大的通用合成橡胶，其特点是耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。

缺点是：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。

使用温度范围：约－50℃～＋100℃。

主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。

3．顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。

优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。

缺点是强度较低，抗撕裂性差，加工性能与自粘性差。

使用温度范围：约－60℃～＋100℃。

一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。

4．异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。

化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。

它具有天然橡胶的大部分优点，耐老化由于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。

使用温度范围：约－50℃～＋100℃。
