电梯培训课件ppt

电梯电气系统故障
总结词
电梯电气系统故障主要表现为电梯无法正常启动、电梯运行中突然停止、电梯楼层显示不
正确等。
电梯无法正常启动
可能是由于电源故障、控制柜故障或电机故障等原因导致。
电梯运行中突然停止
可能是由于电机过载、电气线路松动或接触不良等原因导致。
电梯楼层显示不正确
可能是由于传感器故障、显示板故障或信号传输故障等原因
遇到停电或故障时，应保持冷静，按下紧急呼叫按钮，等待救援人员到来。
在电梯内遇到身体不适或呼吸困难等情况时，应立即按下紧急呼叫按钮，并尽量保持冷静，等待救援人员到来。
遇到火灾或地震等紧急情况时，应立即按下所有楼层按钮，以便电梯尽快停在最近楼层，然后迅速离开电梯。
在使用电梯过程中遇到任何异常情况或故障时，应及时通知物业或电梯维修人员进行检查和维修。
包括限速器、安全钳、缓冲器等设备，用于在紧急情况下保障乘客安全。
导向系统
导轨和导靴共同组成导向系统，使轿厢在运行过程中保持稳定，防止晃动或偏移。
02
CATALOGUE
电梯安全操作规程
电梯操作步骤
01
02
03
进入电梯
先按电梯呼梯按钮，等待电梯到来，进入电梯后关闭电梯门。
选择楼层
根据需要按电梯面板上的楼层按钮，到达指定楼层后等待电梯自动停止。
总结词
电梯门系统故障是电梯运行中常见的问题之一，主要表现在门无法正常关闭或打开、门关不严或门夹人等。
门关不严
可能是由于门扇变形、门滑块磨损或门锁故障等原因导致。
门无法正常关闭或打开
可能是由于门锁开关损坏、门电机故障或门滑块磨损等原因导致。

电梯基础知识概述.pptx

❖磁开关
Load Weighing
Transducer 重量传感器 Primary Velocity
Transducer 速度传感器
第一位置传感器 PPT
➢轿厢平层装置300VF
❖平层光电开关
✓3个光电开关安装在轿顶轿架上
✓层站遮光板
sensor
DZ1
vane
DZ
DZ2
PPT 钢带轮
轿厢钢带架
轿架底梁外轿底外轿底称重开关
轿底
– 悬吊装置
➢用于固定钢丝绳
➢1:1绳比时，固定在轿架/对重架
➢2:1绳比时，固定在机房承重梁上。
– 围壁/轿顶
➢围壁：前围壁/侧围壁/后围壁
➢内轿顶：装饰顶/照明灯/应急灯
➢外轿顶：紧急出口/风机/护栏/轿顶检修盒/轿顶接线盒/ 警铃
➢门机：电动机/速度码盘（PVT）/驱动系统/控制盒
轿架侧梁
安全钳提拉杆
机械连杆
限速器绳
轿架底梁安全钳
– 轿底
➢外轿底、内轿底、减震垫及称重装置。 ➢外轿底固定在轿架底梁上面。 ➢减震垫位于外轿底框架上面，
支撑内轿底，起到减震作用。 ➢称重装置电信号
反馈给控制系统，减控制平稳运行震垫和超载动作。
轿底
称重传感器外轿底
微动开关称重装置
轿底
限速器涨紧轮
– 钢丝绳
➢钢丝
➢捻：19 ~ 27 根钢丝顺时针绕制
➢钢绳：6 ~ 8 捻中间带浸油麻芯，丝线逆时针绕制
每股绳19~27丝线
每绳6~8股
股绳
绳芯绳索
– 轿厢/对重导轨
➢T型导轨
❖T89/T62

电梯基础知识课件

05
限速器：当电梯速度超过设定值时，发出信号使安全钳动作
06Biblioteka 缓冲器：在电梯撞击底坑时，吸收冲击力，保护乘客安全
07
门系统：包括轿厢门和对开门，负责乘客进出电梯
08
电气控制系统：负责电梯的启动、停止、运行速度等控制功能
09
电梯的工作原理
电梯主要由轿厢、导轨、曳引机、控制柜等部件组成。
电梯的工作原理是利用曳引机将轿厢沿着导轨上下移动，实现楼层之间的垂直运输。
电梯使用过程中，保持安静，避免大声喧哗
电梯发生故障时，保持冷静，按下紧急按钮，等待救援
电梯的维护保养
电梯的故障处理
3
2
4
1
故障类型：机械故障、电气故障、控制系统故障等
预防措施：定期检查、维护、更换老化设备等
故障原因：设备老化、操作不当、维护不足等
故障处理方法：切断电源、检查故障原因、联系专业人员进行维修等
电梯的控制系统通过控制柜对电梯的运行速度和方向进行控制，确保电梯安全、平稳地运行。
电梯的紧急制动系统在遇到紧急情况时，可以迅速停止电梯的运行，保障乘客的安全。
电梯的安全装置
安全钳：当电梯超速或失速时，安全钳会夹住导轨，使电梯停止运行
限速器：当电梯速度超过设定值时，限速器会发出信号，使电梯减速或停止运行
01
02
03
04
电梯安全操作培训：正确使用电梯、遵守安全规定、避免危险行为
电梯安全检查制度：定期检查电梯设备、确保安全运行
电梯安全事故案例分析：通过案例分析，提高安全意识，避免类似事故发生
演讲人：小无名
缓冲器：当电梯发生碰撞时，缓冲器可以吸收冲击力，减少对乘客的伤害
安全门：当电梯门未关闭时，安全门可以防止乘客进入电梯井道，避免发生危险

2024电梯培训ppt全新(2024)

感谢您的观看
2024/1/29
27
10
03 电梯维护与保养
2024/1/29
11
电梯日常维护与保养内容
01
02
03
清洁电梯内外部
保持电梯门、轿厢、按钮、显示屏等部位的清洁，去除灰尘和污渍。
2024/1/29
检查电梯运行状况
测试电梯的上下行、开关门、紧急制动等功能是否正常。
润滑电梯部件
对电梯导轨、门轮、轴承等部件进行定期润滑，确保运转顺畅。
2024/1/29
5
电梯的安全保护装置
防超速和断绳保护装置
层门和轿门联锁保护装置
缓冲器
紧急停止开关和报警装置
当电梯运行速度超过一定值或曳引绳断裂时，该装置能迅速将轿厢制停在导轨上，并保持静止状态，避免发生人员伤亡和设备损坏事故。
2024/1/29
层门和轿门在未关闭时，电梯不能启动运行，以防止人员或物品掉入井道造成事故。
，确保电梯安全运行。
电梯应急处理
03
制定电梯应急处理预案，遇到突发事件时能够迅速采取措施，
保障乘客安全。
21
电梯相关法规与标准解读
电梯相关法规
介绍国家及地方有关电梯安全的法律法规，包括《特种设备安全法》、《电梯安全技术规范》等。
电梯相关标准
解读电梯相关的国家标准、行业标准，如《电梯制造与安装安全规范》、《自动扶梯和自动人行道的制造与安装安全规范》等。
当电梯由于控制失灵、曳引力不足或制动失灵等发生轿厢或对重蹲底时，缓冲器将吸收轿厢或对重的动能，提供最后的保护，以保证人员和电梯结构的安全。
6
在紧急情况下，按下紧急停止开关可以使电梯立即停止运行。同时，报警装置可以向外界发出求救信号，以便及时得到救援。

电梯基础知识培训教材(PPT)

无障碍电梯的设计
无障碍电梯的设计旨在为残疾人、老年人和其他行动不便的人士提供便捷安全的出行方式。无障碍电梯设计应符合相关的规范和标准，并考虑以下因素：电梯轿厢的尺寸，入口和出口的坡道或坡面，电梯按钮的高度，以及安全操作功能等。
无障碍电梯通常具备以下特点：较宽的轿厢尺寸，方便轮椅通行，配备紧急呼叫按钮和语音提示系统，以及低矮的控制面板和按钮，方便轮椅使用者操作。合理设计无障碍电梯，可以更好地满足所有用户的需求，创造更加包容和友好的出行环境。
电梯的主要功能
垂直运输
电梯将人们从一个楼层运送到另一个楼层，方便人们快速移动。
舒适体验
电梯提供舒适的乘坐环境，减轻人们上下楼的疲劳感。
安全保障
电梯具有安全设施，确保乘客在乘坐过程中安全可靠。
提高效率
电梯提高了楼宇的交通效率，方便人们快速抵达目的地。
电梯的基本原理
配重系统
配重与轿厢重量接近，平衡轿厢上升和下降时的重量，减少电机功率消耗，提高效率。
乘客服务
提供专业的乘客服务，并及时解决乘客的问题和投诉。
设施管理
定期检查电梯安全系统和控制面板，确保其正常运行。 Nhomakorabea培训记录
对电梯操作员进行安全操作培训，并记录培训内容和时间。
电梯使用者的权益保护
安全保障
电梯使用者有权享有安全、舒适的乘梯环境。
公平待遇
任何使用者都应受到平等的对待，不受歧视。
快速进出
进出电梯时，请快速行动，不要在电梯门口停留过久，避免影响其他乘客。
注意安全
乘坐电梯时，请注意安全，不要在电梯内奔跑、跳跃，不要将物品放在电梯门口，避免造成拥堵或意外。
适老化电梯的特征

电梯基础知识培训ppt课件

电梯维护保养规则
规定了电梯日常维护保养的内容、周期和要求。
企业内部管理制度
电梯安全管理制度
企业内部制定的电梯安全管理规定，包括电梯的使用、维护、保养、检验等方面的要求。
电梯应急救援预案
针对电梯可能发生的故障或事故，制定的应急救援措施和预案。
电梯档案管理制度
对电梯的技术资料、维修记录等进行归档管理的制度。
。
电梯的工作原理
01
02
03
曳引驱动原理
通过曳引机驱动曳引轮转动，使钢丝绳与曳引轮之间的摩擦力驱动轿厢上下运动。
液压驱动原理
通过液压泵将液压油压入油缸，使活塞杆伸出或缩回，从而驱动轿厢上下运动。
自动扶梯原理
通过链式输送机构带动梯级链循环运动，使乘客在梯级上连续移动。
电梯的分类与特点
检查控制柜内元器件，更换损坏的部件，调整参数设置。
电梯困人或突然停止
启动紧急救援程序，安抚被困人员，及时通知专业维修人员进行处理。
保养周期与计划制定
日常保养
每天进行电梯内外部清洁，检查门系统、照明等部件是否正
常。
周保养
每周对电梯进行全面检查，包括控制系统、曳引系统、安全保护系统等。
月保养
每月对电梯进行深入保养，包括清洁曳引机、调整各部件参数、更换磨损部件等。
年度保养
每年对电梯进行全面检查和维护，包括更换曳引钢丝绳、清
洗导轨等。
专业维修服务介绍
01
24小时服务热线
设立专门的维修服务热线，提供24 小时不间断服务。
专业维修团队
组建专业的维修团队，具备丰富的维修经验和技能水平。
03
02
快速响应机制

《电梯知识培训》课件

电梯的日常保养与维护
定期检查：检查电梯的运行情况，确保安全可靠
清洁保养：保持电梯内部清洁，防止灰尘和污垢影响运行
润滑保养：定期对电梯的传动部件进行润滑，保证运行顺畅
安全检查：定期对电梯的安全装置进行检查，确保安全可靠
故障处理：及时发现并处理电梯的故障，保证电梯的正常运行
培训教育：对电梯的使用人员进行培训，提高电梯的使用和维护水平
绿色电梯的定义：采用环保材料、节能技术、低噪音、低污染的电梯
推广原因：环保、节能、降低成本、提高
舒适度
普及现状：已在部分国家和地区得到推广
和应用
未来展望：随着环保意识的提高，绿色电梯将逐渐成为
主流
电梯行业的发展前景与展望
智能化：电梯将更加智能化，如语音控制、人脸识别等节能环保：电梯将更加注重节能环保，如采用太阳能、风能等安全可靠：电梯将更加注重安全可靠，如采用更先进的安全技术
ppt公司
电梯知识培训
单击此处添加副标题
汇报人：PPT
目录
单击添加目录项标题
01
电梯的基本知识
02
电梯的使用与维护
03
电梯的安全管理
04
电梯的发展趋势与未来展望
05
01
添加章节标题
01
电梯的基本知识
电梯的定义与分类
电梯的定义：一种垂直运输工具，用于将人和货物从一个楼层运送到另一个楼层。
案
创新技术：不断研发和应用新技术，推动电梯行业的创新发
展
智能电梯的应用与发展
智能电梯的定义：具有自动控制、自动运行、自动维护等功能的电梯智能电梯的应用：广泛应用于办公楼、商场、住宅楼等场所智能电梯的发展趋势：智能化、网络化、绿色化智能电梯的未来展望：更加智能化、更加安全、更加环保

《电梯基本知识培训》课件

完善法规体系
制定和完善电梯安全相关的法律法规，为监管提供有力依据。
强化监管力度
加大对电梯安装、维保、使用等环节的监管力度，确保电梯安全
运行。
ห้องสมุดไป่ตู้
落实责任主体
明确相关单位和人员的安全责任，建立问责机制，对违规行为进
行严肃处理。
THANKS
感谢观看
REPORTING
提高公众对电梯安全的认知
电梯结构与原理
让公众了解电梯的基本结构、工作原理以及关键部件，从而更好
地理解和使用电梯。
安全标志识别
教导公众识别电梯内的安全标志、警示标识等，以便在遇到问题时采取相应措施。
正确使用方法
宣传正确的乘梯姿势、避免危险行为等，提高乘客的安全意识。
加强电梯安全监管与法规建设
电梯的历史
电梯的发展可以追溯到古代的升降机，但现代电梯的发明和应用主要是在19世纪末和20世纪初。随着技术的不断进步，电梯的安全性、舒适性和效率得到了显著提高。
电梯的种类与特点
曳引电梯
自动扶梯
曳引电梯是最常见的电梯类型，通过钢丝绳和曳引轮连接电梯厢和对重，利用电动机驱动曳引轮转动，实现电梯的升降运动。
梯的性能和安全性。
技术改造
根据市场需求和技术发展，对电梯进行技术改造，提高电梯
的智能化和节能水平。
改造方案评估
在更新或改造前，应对方案进行评估和论证，确保改造后的电梯符合相关标准和规范。
改造后验收
改造完成后，应进行验收测试，确保电梯的性能和安全性达
到预期要求。
PART 05
电梯常见问题与解决方案
《电梯基本知识培训》ppt课件
REPORTING

电梯基础知识课件ppt

电梯的发展历程
电梯的起源
电梯的起源可以追溯到古代中国的辘轳，用于提取井水。
早期电梯
随着工业革命的发展，人们开始设计并制造更加先进的电梯。1852年，美国人伊莱沙·格雷夫斯·奥的斯发明了世界上第一台安全升降机，该升降机成为现代电梯的雏形。
现代电梯
随着技术的不断进步，现代电梯已经成为高层建筑中不可或缺的交通工具。现代电梯不仅在外观和性能上得到了极大的提升，还采用了许多智能化和节能技术，如自动控制、远程监控、节能环保等。
03 电梯的维护与保养
电梯的日常维护
清洁与卫生
保持电梯内部清洁，定期清理电梯轨道、门槽等部位，防止积尘影响运行。
检查运行状况
每日检查电梯运行是否平稳，有无异响，以及门开关是否顺畅。
设施完好性检查
确认电梯内的呼救装置、照明、通风设备等设施完好可用。
电梯的定期保养
润滑系统保养
定期对电梯的曳引机、门机等关键部位进行润滑，保证其正常运
02
智能电梯的优势
智能电梯具有高效、安全、节能、环保等优势，能够提高电梯的运行效
率和服务质量，降低维护成本和故障率，提升乘客的乘坐体验。
03
智能电梯的应用场景
智能电梯广泛应用于住宅、办公楼、商场、医院等场所，为人们提供更
加便捷、安全的垂直交通服务。
绿色环保电梯的推广
绿色环保电梯的定义
绿色环保电梯是指在设计、生产、使用过程中充分考虑环境保护和资源节约的电梯，具有低能耗、低排放、低噪音等特点。
绿色环保电梯的推广意义
推广绿色环保电梯有利于降低能源消耗和减少环境污染，促进可持续发展，同时也有助于提升企业的社会形象和市场竞争力。
绿色环保电梯的应用措施

电梯基本知识PPT课件

2、自然磨损引起的故障
• 机械部件在运转过程中，必然会产生磨损，磨损一定程度必须更换新的部件，所以电梯必须在运行一定时期后进行大检修，提前更换一些易损件，不能等出了故障再更新，那样会造成事引起的故障
• 润滑的作用是减小磨擦力，减少磨损、延长机械寿命，同时还起到冷却、防锈、减震、缓冲等作用。若润滑油太少，质量差，品种不对号或润滑不当，会造成机械部分的过热、烧伤抱轴或损坏。
第二章接地接零保护
• 接地应用黄绿色的两色铜芯线 • 其截面面积不应小于相线的1/3，但最小
不小于4mm2 • 轿厢接地不少于2根1.5mm2铜芯线作接地 • 接地电阻应小于4Ω • 电梯的电源为三相五线供电电源 • 工作零线和保护零线是分开的
第三章电梯电路的控制原理
• 电梯自动化程度的高低，保护环节的多少，以及操作方式，管理要求的不同，电梯电气线路的繁简差异很大。虽然各电梯制造厂家的电气电路不一样，也无标准线路，但是工作原理和主要的线路基本相同。
电气故障查找方法
• 当电梯控制电路发生故障时，首先要问、看、听、闻，做到心中有数.
1、静态电阻测量法
• 静态电阻法就是在断电情况下，用万用表电阻档测量电路的阻值是否正常，因为任何一个电子元件都是由一个PN结构成的，它的正反向电阻值是不同的，任何一电气元件也都有一定阻值，连接着电气元件的线路开关，电阻值不是等于零就是无穷大，国而测量他们的电阻值大小是否符合规定要求就可以判断好坏。检查一个电子电路有无故障也可用这个方法，而且比较安全。
3、断路法
• 控制电路还可能出现一些特殊故障，如电梯在没有内选或外呼指示时就停层等，这说明电路中某些触点被短接了，查找这类故障的最好办法是断路法，就是把怀疑产生故障的触点断开，如果故障消失了说明判断正确。断路法主要用于与逻辑关系的故障点。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

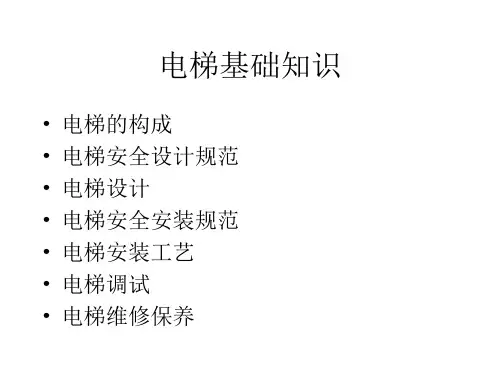

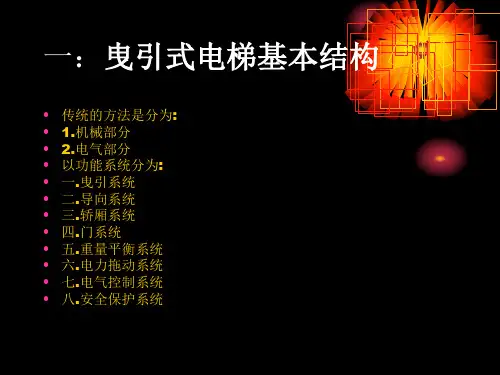

电梯基础知识
电梯结构
电梯基础知识
电梯结构
曳引驱动主机
蜗轮减速曳引机
曳引驱动主机
永磁无齿轮曳引机用于无机房电梯
曳引机上置的几种绕绳方式
曳引机下置的典型绕绳方式
曳引机下置（旁置）布置的一种方
复绕式电梯
曳引机置于顶层的布置
复绕式
主机下置式
强制驱动带平衡重
对重
保证曳引力的质量对重块
Fy——轿厢横向作用力 Fx——轿厢纵向作用力 Fk——压弯力
电梯基础知识
电梯结构
轿厢
单门刀双门刀
参照标准
ASME-A17.1标准中对层门的应急保护要求是：
2.11.11.8 层门安全保持装置若主要导向装置发生故障，水平滑动门的上部和下部应能提供保持关闭装置。当从井道向门扇中心处300mm×300mm（12in×12in）的面积上垂直施加5000N（1125 lbf）的力，能防止门扇的上部和下部发生大于20mm（0.8in）的位移。
层门滑轮、特别是下部导向滑块的设计中，紧固螺栓尺寸实际设计一般为M4～M8，紧固力裕度有限；
层门滑块的更换是经常的，而更换层门滑块必然拆装紧固螺栓。多次的拆装会使螺栓、螺栓孔的螺纹磨损，紧固力、防松能力必然下降；即使层门滑块的固定螺栓可更换，但绝大多数固定螺栓孔却很难更新。
建议将GB7588-2003标准中7.4.2.1条修改为“若主要导向装置失效时，应设有应急的导向础知识
电梯结构
限速器—安全钳系统
限速器和安全钳是电梯最重要的安全保护装置，也称之为断绳保护和超速保护。
限速器的钢丝绳围绕着绳轮和底坑中的胀绳轮形成一个闭环，其绳头部与轿厢紧固在一起，并通过机械连杆与安全钳连起来。如果轿厢超速，限速器立即动作，触发夹绳装置夹紧钢丝绳。当轿厢下降时，钢丝绳拉动安全钳运作使安全钳对导轨产生摩擦力，把轿厢迅速制动在导轨上，停止运动。
曳引驱动
现代电梯广泛采用曳引驱动方式。曳引机作为驱动机构，钢丝绳挂在曳引机的绳轮上，一端悬吊轿厢，另一端悬吊对重装置。曳引机转动时，由钢丝绳与绳轮之间的摩擦力产生曳引力来驱使轿厢上下运动。
强制驱动
液压驱动
直顶式间顶式
电梯基础知识
电梯结构
曳引电梯：
1 减速箱 2 曳引机 3 曳引机底座 4 导向轮 5 限速器 6 机座 7导轨支架 8 曳引钢丝绳 9 开关碰铁 10 终端开关 11 导靴 12 轿架 13 轿门 14 安全钳 15 导轨 16 绳头组合 17 对重 18 补偿链 19 补偿链导轮 20 张紧装置 21 缓冲器 22 底座 23 层门 24 呼梯盒 25层楼指示 26 随行电缆 27 轿壁 28 操纵箱 29 开门机 30井道传感器 31 电源开关 32 控制柜 33 曳引电机 34 制动器
限速器
电梯基础知识
安全钳
电梯基础知识
缓冲器
弹簧缓冲器——蓄能型缓冲器
液压缓冲器—— 耗能型缓冲器
电梯基础知识
门锁
层门、轿门是电梯的必备机构，电梯的厅故障及事故 80%以上都发生在门系统上，是电梯监督检验的重点
沿着门扇的宽度任何一点向上施加1000N（225 lbf）的力，与此同时在门扇的中心再垂直施加1100N（250 lbf）的力，保持装置应能承受上述两个力并无脱开或永久性变形。此力应均匀分布在300mm×300mm（12in×12in）的面积上。
在门正常运行期间保持装置应不受磨损或应力影响。
