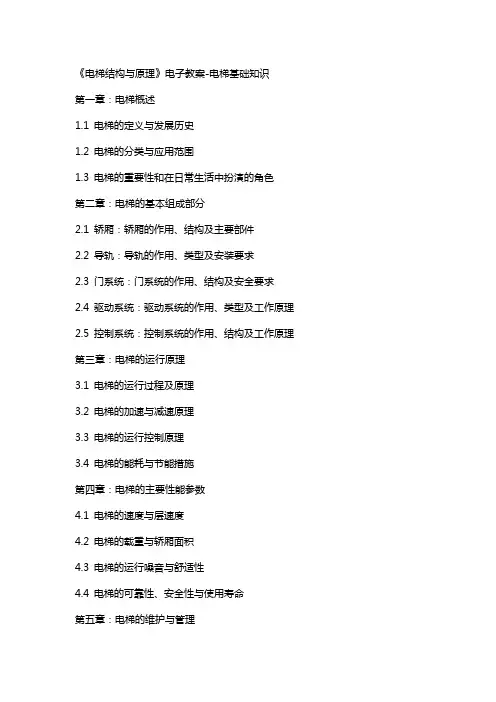

《电梯结构与原理》电子教案-电梯基础知识第一章：电梯概述1.1 电梯的定义与发展历史1.2 电梯的分类与应用范围1.3 电梯的重要性和在日常生活中扮演的角色第二章：电梯的基本组成部分2.1 轿厢：轿厢的作用、结构及主要部件2.2 导轨：导轨的作用、类型及安装要求2.3 门系统：门系统的作用、结构及安全要求2.4 驱动系统：驱动系统的作用、类型及工作原理2.5 控制系统：控制系统的作用、结构及工作原理第三章：电梯的运行原理3.1 电梯的运行过程及原理3.2 电梯的加速与减速原理3.3 电梯的运行控制原理3.4 电梯的能耗与节能措施第四章：电梯的主要性能参数4.1 电梯的速度与层速度4.2 电梯的载重与轿厢面积4.3 电梯的运行噪音与舒适性4.4 电梯的可靠性、安全性与使用寿命第五章：电梯的维护与管理5.1 电梯的日常维护与保养5.2 电梯的故障原因分析与排除方法5.3 电梯的安全使用与乘客注意事项5.4 电梯的管理制度与法规要求第六章：电梯的驱动与传动系统6.1 电动机及其控制系统：介绍电动机的类型、工作原理及其在电梯中的作用。
6.2 传动机构：讲解齿轮传动、皮带传动等在电梯中的应用。
6.3 曳引机：曳引机的工作原理、结构及维护。
第七章：电梯的电气控制系统7.1 控制系统的组成：介绍控制柜、控制面板等元件的作用。
7.2 控制原理：讲解电梯的启动、运行、停止等控制过程。
7.3 信号系统：介绍电梯的上下行信号、楼层信号等。
7.4 安全保护系统：讲解电梯的安全保护措施及紧急停车等。
第八章：特殊类型电梯8.1 无机房电梯：无机房电梯的定义、特点及应用。
8.2 观光电梯：观光电梯的设计原理、结构及景观效果。
8.3 病床电梯：病床电梯的特殊要求、使用场合等。
8.4 高速电梯：高速电梯的定义、特点及安全措施。
第九章：电梯的安装与调试9.1 电梯的安装流程：讲解电梯安装的各个环节，包括土建、设备安装、线路布设等。
《电梯结构与原理》电子教案-电梯基础知识教案章节：一、电梯的定义与发展历史教学目标：1. 了解电梯的定义和发展历史。
2. 掌握电梯的基本组成部分。
教学内容：1. 电梯的定义：电梯是一种垂直运输工具，用于搬运人员和货物。
2. 电梯的发展历史：从最初的升降机到现代电梯的演变过程。
3. 电梯的基本组成部分：轿厢、对重、钢丝绳、驱动系统、控制系统等。
教学活动：1. 引入话题：引导学生思考日常生活中所乘坐的电梯。
2. 讲解与展示：通过图片和视频，讲解电梯的定义和发展历史。
3. 小组讨论：让学生分组讨论电梯的基本组成部分。
4. 问答环节：回答学生提出的问题。
作业与练习：1. 让学生绘制电梯的基本组成部分图。
2. 让学生查找有关电梯发展历史的资料，进行阅读和分享。
教案章节：二、电梯的类型与结构教学目标：1. 了解电梯的类型和结构。
2. 掌握不同类型电梯的特点和应用场景。
教学内容：1. 电梯的类型：乘客电梯、货梯、观光电梯等。
2. 电梯的结构：轿厢、对重、钢丝绳、驱动系统、控制系统等。
3. 不同类型电梯的特点和应用场景：如乘客电梯的速度、安全性能等。
教学活动：1. 引入话题：让学生分享他们对不同类型电梯的了解。
2. 讲解与展示：通过图片和视频，讲解电梯的类型和结构。
3. 小组讨论：让学生分组讨论不同类型电梯的特点和应用场景。
4. 问答环节：回答学生提出的问题。
作业与练习：1. 让学生绘制不同类型电梯的结构图。
2. 让学生查找有关电梯类型的资料，进行阅读和分享。
教案章节：三、电梯的工作原理教学目标：1. 了解电梯的工作原理。
2. 掌握电梯运行的基本过程。
教学内容：1. 电梯的工作原理：通过钢丝绳和对重的相互作用，实现电梯的上升和下降。
2. 电梯的运行过程：启动、运行、停止、开门/关门等。
教学活动：1. 引入话题：让学生思考电梯是如何运行的。
2. 讲解与展示：通过动画和实物模型，讲解电梯的工作原理。
3. 小组讨论：让学生分组讨论电梯的运行过程。
电梯基础知识培训资料一、电梯的基本构造1. 电梯的组成部分电梯主要由以下几个部分组成：轿厢、对重、导轨、驱动系统、控制系统等。
- 轿厢：用于承载乘客或货物的部分，通常由钢板焊接或者冲压而成，其尺寸和承载能力根据不同的需求而定。
- 对重：用于平衡轿厢的自重，一般安装在导轨上，并通过钢丝绳与轿厢相连，起到平衡作用。
- 导轨：用于引导轿厢的升降运动，通常分为直线导轨和曲线导轨两种，能够确保轿厢稳定地运行。
- 驱动系统：用于推动轿厢的运行，通常包括电动机、减速器、钢丝绳等组成。
- 控制系统：包括电气控制系统和操作系统，用于控制电梯的运行、开关门等功能。
2. 电梯的工作原理电梯的基本工作原理是通过电动机驱动轿厢上升或下降，在运行过程中，对重与轿厢的重力平衡，保证轿厢的稳定运行。
控制系统根据楼层按钮的指令，控制电梯的运行。
当电梯到达指定楼层时，控制系统会让电梯停在该楼层，并打开门。
当所有的乘客进出完成后，控制系统会在一定时间后自动关闭电梯门并继续运行。
二、电梯的安全知识1. 电梯的安全操作规程- 乘坐电梯时，应按楼层按钮，不得在电梯内乱动或大声喧哗，以免影响其他乘客和电梯的正常运行。
- 当电梯出现异常或故障时，乘客应保持镇定，按下电梯内的紧急报警按钮，并等待救援人员的到来。
- 在地震、火灾等紧急情况下，不要乘坐电梯，应采取适当的疏散方式离开建筑物。
2. 电梯的日常维护和安全检查- 定期进行电梯维护保养，检查电梯的各个部件是否正常运行，保证电梯的安全性能和舒适性。
- 定期进行安全检查，包括检查电梯轿厢、对重、钢丝绳、导轨、控制系统等部件是否有异常，及时进行修理或更换。
三、电梯的故障处理1. 电梯的常见故障- 电梯无法启动或停止：可能是由于电源故障、电动机故障或控制系统故障引起的，需要检查相关部件并进行修理。
- 电梯无法平稳运行：可能是由于导轨、对重、钢丝绳等部件损坏或老化所致，需要进行检查和更换。
- 电梯门无法正常开合：可能是由于门轨偏移、门闩故障或控制系统故障引起的，需要进行维修或更换相关部件。
引言概述：正文内容：一、电梯的结构和工作原理1.电梯的结构组成电梯井道电梯轿厢及门系统电梯牵引系统电梯控制系统2.电梯的工作原理电梯的起升和停靠过程电梯的紧急制动系统电梯的平衡系统电梯的安全保护装置二、电梯的分类和用途1.电梯的分类根据使用场所的分类根据驱动方式的分类根据速度的分类根据载重量的分类2.电梯的用途住宅电梯商业电梯酒店电梯医院电梯工厂电梯三、电梯的维修与保养1.电梯维修的基本概念预防性维修紧急维修定期维护2.电梯维修的流程报修与问题诊断维修计划和工作安排维修执行和记录维修结果评估和控制3.电梯保养的重要性保持设备的正常运行提前发现潜在问题延长设备寿命提高电梯的运行效率四、电梯的安全管理1.电梯安全管理的法律法规电梯法电梯安全技术规范电梯维修管理规范2.电梯安全管理的关键环节安全隐患排查安全管理责任分工安全培训和教育紧急情况的应对措施3.常见的电梯安全事故及预防措施电梯乘坐事故电梯停运事故电梯维修事故防止电梯安全事故的措施五、电梯的未来发展趋势1.智能化技术在电梯领域的应用电梯自动运行系统电梯远程监控系统电梯故障预警系统2.节能环保技术在电梯领域的应用电梯能量回收技术电梯节能控制系统电梯节能材料的应用3.电梯行业的发展趋势电梯的多功能化发展电梯安全性能的提高电梯的个性化定制服务总结：通过本文，我们对电梯的基本知识进行了详细的介绍，包括电梯的结构、工作原理、分类和用途、维修与保养、安全管理以及未来的发展趋势。
深入了解电梯的基本知识，对于提高电梯的使用效率、维修效果以及确保乘客的安全十分重要。
希望通过本文的阐述，读者可以更好地理解电梯的运行原理和相关知识，从而更好地进行电梯的维护和管理工作。

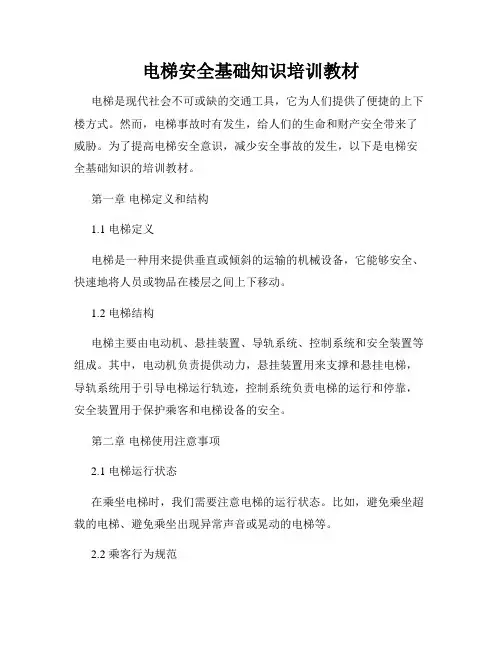

电梯安全基础知识培训教材电梯是现代社会不可或缺的交通工具，它为人们提供了便捷的上下楼方式。
然而，电梯事故时有发生，给人们的生命和财产安全带来了威胁。
为了提高电梯安全意识，减少安全事故的发生，以下是电梯安全基础知识的培训教材。
第一章电梯定义和结构1.1 电梯定义电梯是一种用来提供垂直或倾斜的运输的机械设备，它能够安全、快速地将人员或物品在楼层之间上下移动。
1.2 电梯结构电梯主要由电动机、悬挂装置、导轨系统、控制系统和安全装置等组成。
其中，电动机负责提供动力，悬挂装置用来支撑和悬挂电梯，导轨系统用于引导电梯运行轨迹，控制系统负责电梯的运行和停靠，安全装置用于保护乘客和电梯设备的安全。
第二章电梯使用注意事项2.1 电梯运行状态在乘坐电梯时，我们需要注意电梯的运行状态。
比如，避免乘坐超载的电梯、避免乘坐出现异常声音或晃动的电梯等。
2.2 乘客行为规范乘坐电梯时，我们需要遵守一定的行为规范，比如不要在电梯内吸烟、不要乱扔垃圾、不要追逐打闹等。
这些行为不仅会影响其他乘客的乘坐体验，还有可能导致电梯故障或火灾等安全问题。
第三章电梯安全装置3.1 电梯门安全装置电梯门安全装置主要包括门锁、门锁拦板、红外线传感器等。
这些装置能够确保电梯门在关闭时不会夹住乘客或物品，避免造成伤害。
3.2 悬挂装置安全装置悬挂装置安全装置主要包括限速器、缓冲器和安全钳等。
它们能够监测和控制电梯的速度，在电梯超出正常运行范围时起到保护作用。
第四章紧急情况应对措施4.1 火灾逃生在电梯发生火灾时，乘客应立即按下报警按钮，并等待救援人员的到来。
如果逃生通道没有被封堵，可以根据标志指示或导线选择正确的逃生通道。
4.2 断电情况在电梯断电情况下，乘客应保持冷静，按下紧急呼叫按钮，并等待救援人员到来。
切勿在电梯运行时强行打开电梯门，以免发生意外。
第五章维护与检修为了确保电梯的正常运行和安全性，定期的维护与检修是必要的。
业主或物业公司应委托专业的电梯维保单位进行定期检查和维护，及时发现和排除潜在的故障。
第一章电梯第一节电梯的基础知识一、电梯的分类（一）按用途分类1、乘客电梯2、客货（两用）电梯3、载货电梯4、车辆电梯5、病房电梯6、住宅电梯7、杂物电梯8、观光电梯9、船舶电梯10、其他电梯（二）按拖动方式分类1、曳引式电梯2、液压电梯3、齿轮齿条电梯（三）按提升速度分类1、低速电梯：指速度为1m/s＞V的电梯。
2、中速电梯：指速度为1.75m/s＜V＜2.5m/s的电梯。
3、高速电梯：指速度为2.5m/s＜V＜6m/s的电梯。
4、超高速电梯：指速度为6m/s＜V的电梯。
（四）按有无司机分类1、有司机运行2、无司机运行3、有/无司机联合运行（五）按控制方式分类1、群控电梯2、并联控制电梯3、集选控制电梯4、信号控制电梯第二节电梯的结构及性能电梯一般由机房、轿厢、厅门、井道和井底五部分组成。
一、机房：控制柜、引机、限速器、选层器、配线板、电源开关、开门扳手、盘车手轮。
1、控制柜：是按照轿厢内的指令、层站召唤信号和安全保护装置信号的要求，经逻辑分析判断，向电力拖动系统、制动器、开门机等机构发出向上或向下起动、运行、减速制动、停站、开关门等操纵指令的装置。
2、曳引机：是电梯升降的原动力源，是通过曳引绳与曳引论的摩擦所产生的牵引力来实现轿厢升降运行的驱动装置。
3、限速器：是为电梯限速保护装置于安全钳、缓冲器共同构成电梯的机械安全装置。
这些安全装置为电梯的安全运行提供最后的综合的安全保障。
二、轿厢：轿厢、对重、安全钳、层门召唤按钮、轿门、导靴、导轨加油盒、开关门机构。
1、轿厢：是用来安全运送乘客及货物至目的层的箱体装置。
2、对重：对重又称平衡重，起平衡轿厢载重量的作用。
3、安全钳：是在限速器操纵下，使电梯轿厢紧急制停在轨道上的一种安全装置。
它对电梯的运行提供最后的综合的安全保护，只在电梯轿厢或对重处于下行状态下时才起作用。
4、层门召唤按钮：是发出指令信号使曳引机拖带轿厢向上、向下起动、运行、减速制动、停站、开关门的操作指令装置。
